DIFRAÇÃO DE RAIOS X (XRD)

D8 ADVANCE ECO

Projetado para as necessidades ecológicas e econômicas de hoje

O D8 ADVANCE ECO: Uma solução única para XRD, PDF e SAXS

1 kW
Potência da fonte de raios X
Fonte de raios X de 1 kW de alto brilho para maior eficiência do sistema com cerca de apenas 50% de consumo de energia
0 Litros
Consumo de água de refrigeração
Gerador eficiente de 1kW que não requer refrigeração externa: não há necessidade de resfriador externo ou água da torneira
100% D8
O mundo inteiro do XRD

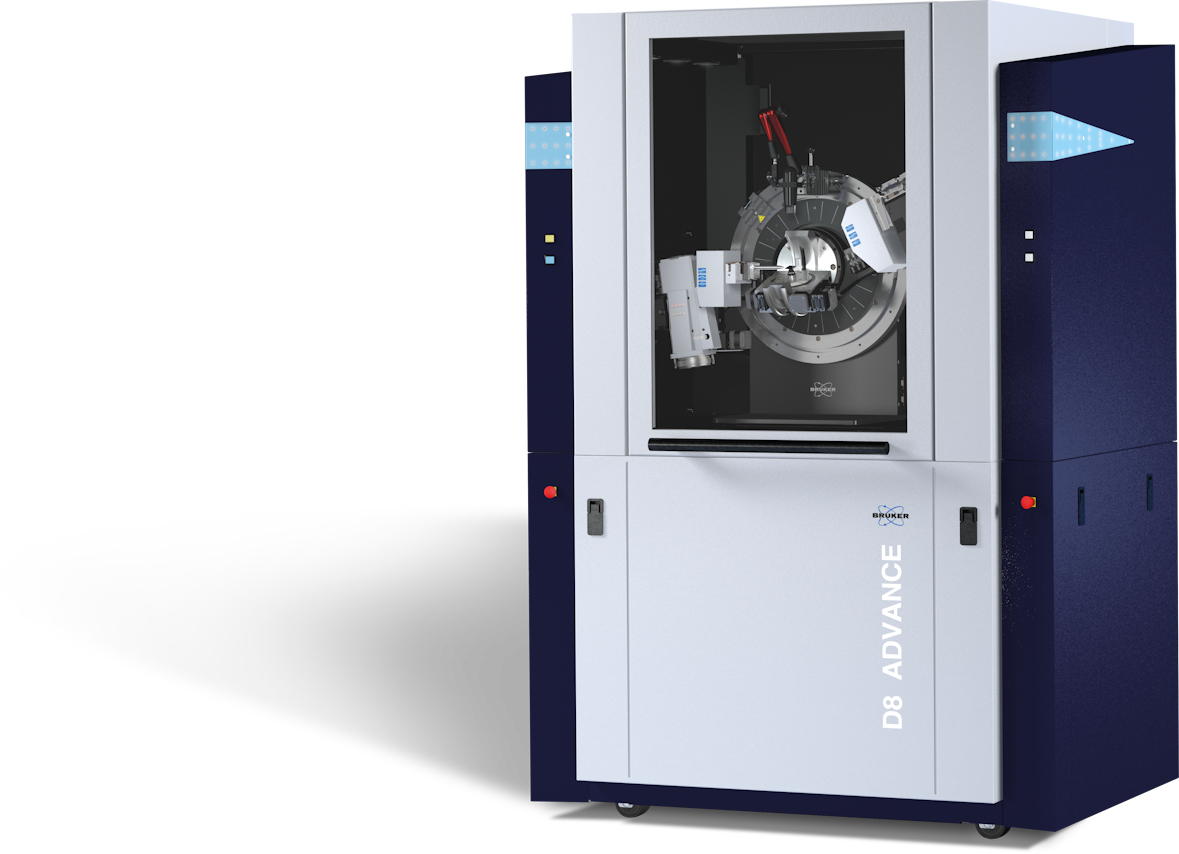

O D8 ADVANCE ECO é 100% compatível com o D8 ADVANCE, oferecendo assim a mesma gama de aplicações de raios X com uma pegada ecológica mínima
Garantia de alinhamento exclusiva da Bruker
Saber mais

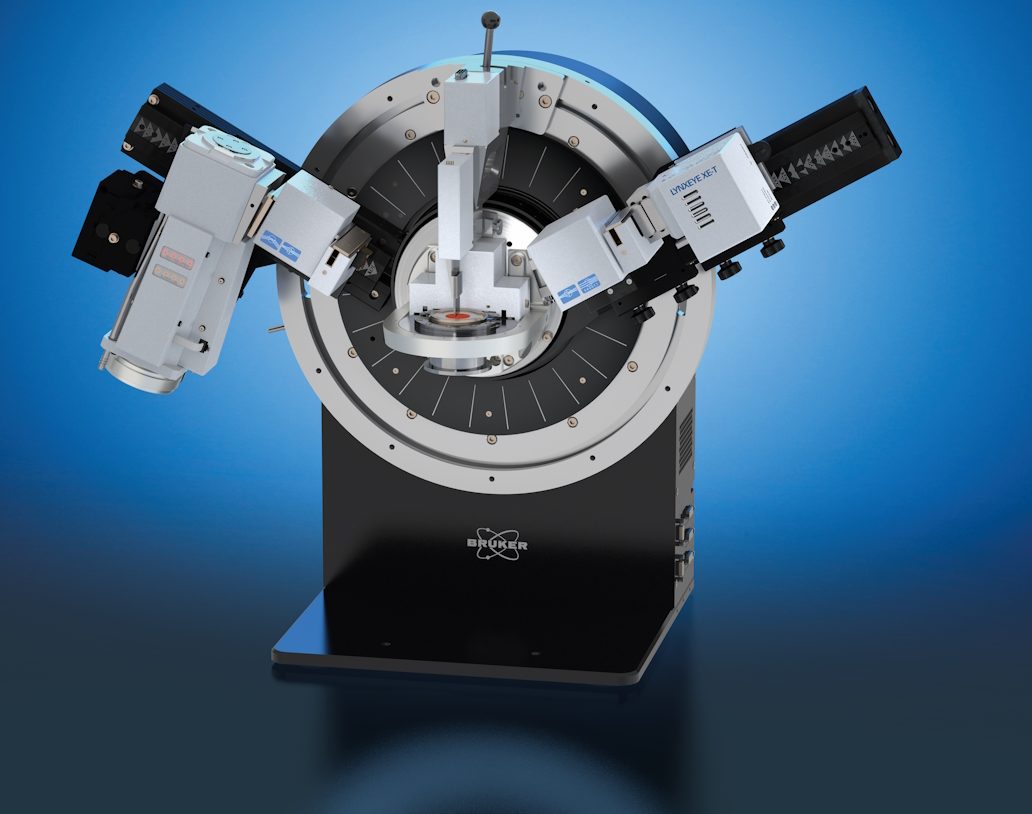

D8 ADVANCE ECO – XRD com uma pegada ecológica mínima

D8 ADVANCE ECO X-RAY DIFFRACTOMETER

O D8 ADVANCE ECO é uma variante D8 ADVANCE repleta de recursos que representa o ponto de entrada para a plataforma da família de difratômetros D8. À medida que os recursos para adquirir e manter análises de raios X se tornam cada vez mais limitados, os requisitos de exatidão, precisão e velocidade são mais exigentes do que nunca.

O D8 ADVANCE ECO representa a solução ideal: sua pegada ecológica mínima, facilidade de uso e excelente desempenho analítico são as características mais proeminentes. Várias configurações de instrumento simplificadas tornam o D8 ADVANCE ECO o difratômetro perfeito para qualquer nível de orçamento.

Como todos os outros membros da família D8 ADVANCE, o D8 ADVANCE ECO apresenta todas as aplicações de difração e espalhamento de pó de raios X, incluindo

  • difração de pó de raios X tradicional (XRD)
  • Análise da função de distribuição de pares (PDF)
  • Espalhamento de raios-X de pequeno e grande ângulo (SAXS, WAXS) em condições ambientais e não ambientais.

O D8 ADVANCE ECO é totalmente compatível com o D8 ADVANCE e, portanto, oferece toda a flexibilidade para o futuro. O instrumento pode ser facilmente atualizado para novas aplicações a qualquer momento, permitindo que você acomode qualquer difração de raios X e aplicações de dispersão que o futuro possa trazer.

Características Principais

Recursos D8 ADVANCE ECO

ECOlogical

Apresentando uma fonte de raios X de foco de linha de 1kW de alto brilho, o D8 ADVANCE ECO tem um consumo de energia muito baixo, não requer refrigeração externa a água e não possui requisitos especiais em relação à infraestrutura do laboratório. Tudo o que é necessário é uma simples tomada doméstica. Assim, a instalação e posicionamento da unidade é fácil e flexível: Plug'n Analyze. O D8 ADVANCE ECO tem um custo mínimo de propriedade e a menor pegada ecológica de qualquer instrumento XRD de piso. Tudo isso é alcançado sem sacrificar o desempenho analítico.

Plug'n Analyze:

  • Sem necessidade de resfriamento de água externo: potencialmente economiza até 1.700 m3 de água da torneira por ano
  • Cerca de 50% menos consumo de energia elétrica
  • Apenas energia monofásica necessária
Recursos D8 ADVANCE ECO

ECOperformance

Sendo o difratômetro de raios X mais ecológico do mercado, o D8 ADVANCE ECO não compromete seu desempenho em termos de variedade de aplicações, qualidade de dados, flexibilidade e capacidade de atualização.

O D8 ADVANCE ECO é uma variante D8 ADVANCE com todos os recursos para todas as aplicações de difração e espalhamento de pó de raios X. Sendo totalmente compatível com o D8 ADVANCE, oferece toda a flexibilidade para o futuro. O D8 ADVANCE ECO pode ser facilmente atualizado para novas aplicações a qualquer momento, permitindo que você acomode qualquer difração de raios X e aplicações de dispersão que o futuro possa trazer para o seu laboratório:

  • Identificação de fase
  • Análise de fase quantitativa
  • Análise de microestrutura
  • Determinação e refinamento da estrutura
  • Estresse residual
  • Textura
  • Difração de incidência de pastejo (GID)
  • Reflectometria de Raios-X (XRR)
  • Espalhamento de Raios-X de Pequeno Ângulo (SAXS)
  • Análise da função de distribuição de pares (PDF)
Recursos D8 ADVANCE ECO

ECOnomical

A linha D8 ADVANCE ECO apresenta desempenho de ponta usando configurações de instrumentos para qualquer nível de orçamento. Suas despesas operacionais são significativamente reduzidas devido à redução da necessidade de recursos como água e energia elétrica. A confiabilidade é garantida com a qualidade superior do instrumento e apoiada por garantias incomparáveis de componentes.

  • Custo zero para água externa
  • Custo de energia significativamente reduzido devido a um gerador eficiente de 1 kW e sem energia para um resfriador externo
  • Vida útil do tubo de raios X significativamente estendida
  • Garantia do tubo de raios X: Todas as fontes de raios X de alto brilho disponíveis para o D8 ADVANCE ECO vêm com uma garantia de 3 anos
  • Garantia do goniômetro: O design robusto e livre de manutenção do goniômetro oferece máxima resistência mecânica, longa vida útil e, portanto, qualidade de dados superior. Isso inclui uma excelente garantia de 10 anos
  • Garantia de alinhamento do instrumento
  • Garantia do detector

Um Difratômetro - Todas as Aplicações

Aplicações D8 ADVANCE ECO

Difração de Pó

As técnicas de difração de raios X em pó (XRPD) estão entre as ferramentas mais importantes para a caracterização de materiais. Grande parte da informação embutida em um padrão de pó é derivada diretamente do arranjo atômico das fases presentes. O software D8 ADVANCE ECO e DIFFRAC.SUITE suportam a execução simples de métodos XRPD comuns:

  • Identificação de fases cristalinas e amorfas e determinação da pureza da amostra
  • Análise quantitativa de fases cristalinas e amorfas em misturas multifásicas
  • Análise de microestrutura (tamanho de cristalito, microdeformação, desordem…)
  • Tensão residual em massa resultante de tratamento térmico ou usinagem em componentes fabricados
  • Análise de textura (orientação preferencial)
  • Indexação, determinação da estrutura cristalina ab-initio e refinamento da estrutura cristalina
Aplicações D8 ADVANCE ECO

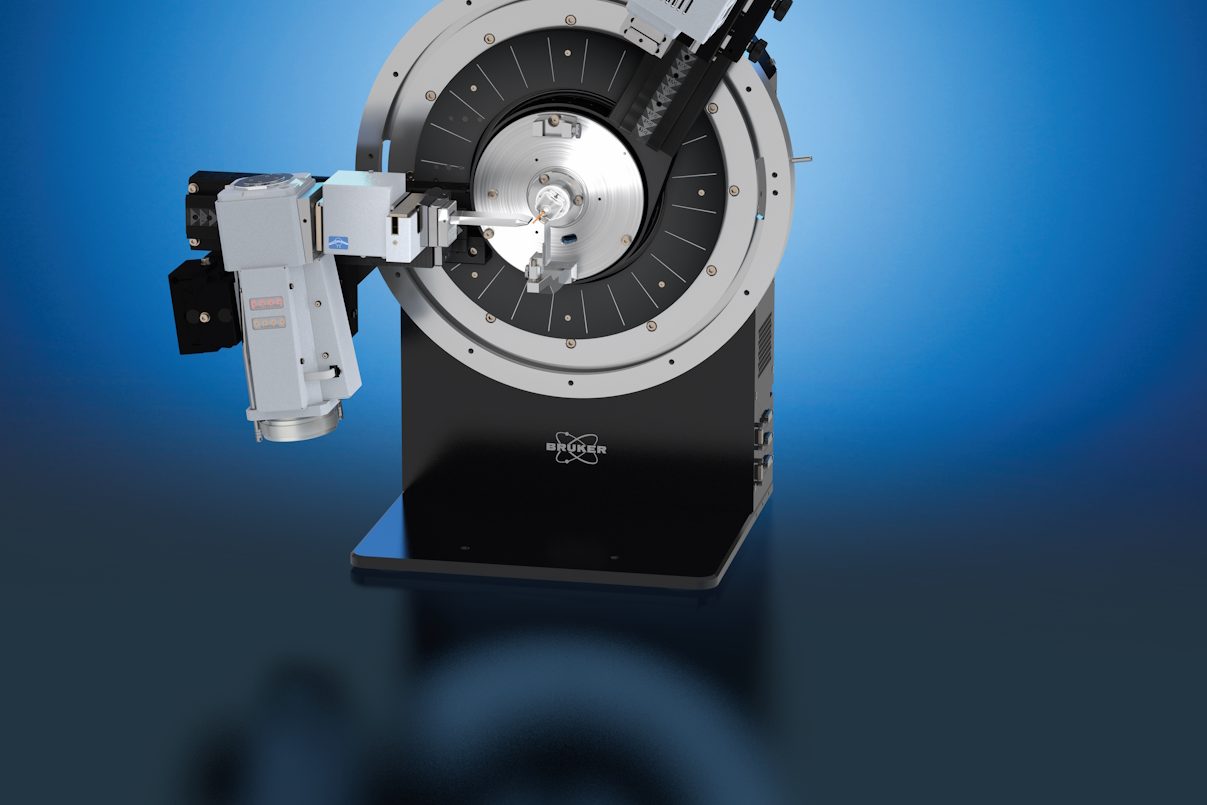

Análise da função de distribuição de pares

A análise de função de distribuição de pares (PDF) é uma técnica analítica que fornece informações estruturais de materiais desordenados com base em Bragg, bem como espalhamento difuso ("Dispersão Total"). Enquanto os picos de Bragg fornecem informações sobre a estrutura cristalina média de um material (ou seja, ordem de longo alcance), o espalhamento difuso permite a caracterização de sua estrutura local (ou seja, ordem de curto alcance).

O software D8 ADVANCE ECO e TOPAS representam as soluções de análise de PDF de maior desempenho do mercado em termos de velocidade de análise, qualidade de dados e resultados para análise de materiais amorfos, pouco cristalinos, nanocristalinos ou nanoestruturados:

  • Identificação de fase
  • Determinação e refinamento da estrutura
  • Tamanho e forma de nanopartículas
Aplicações D8 ADVANCE ECO

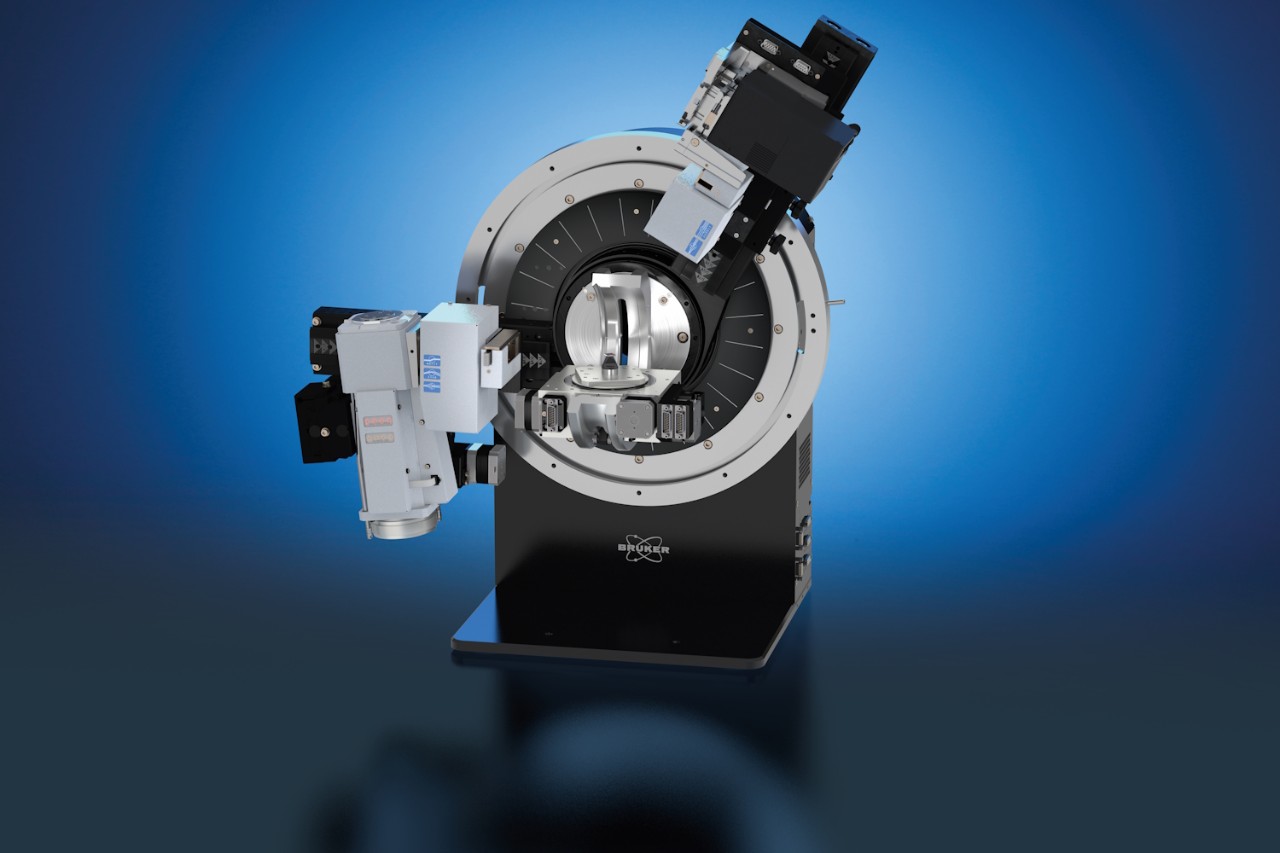

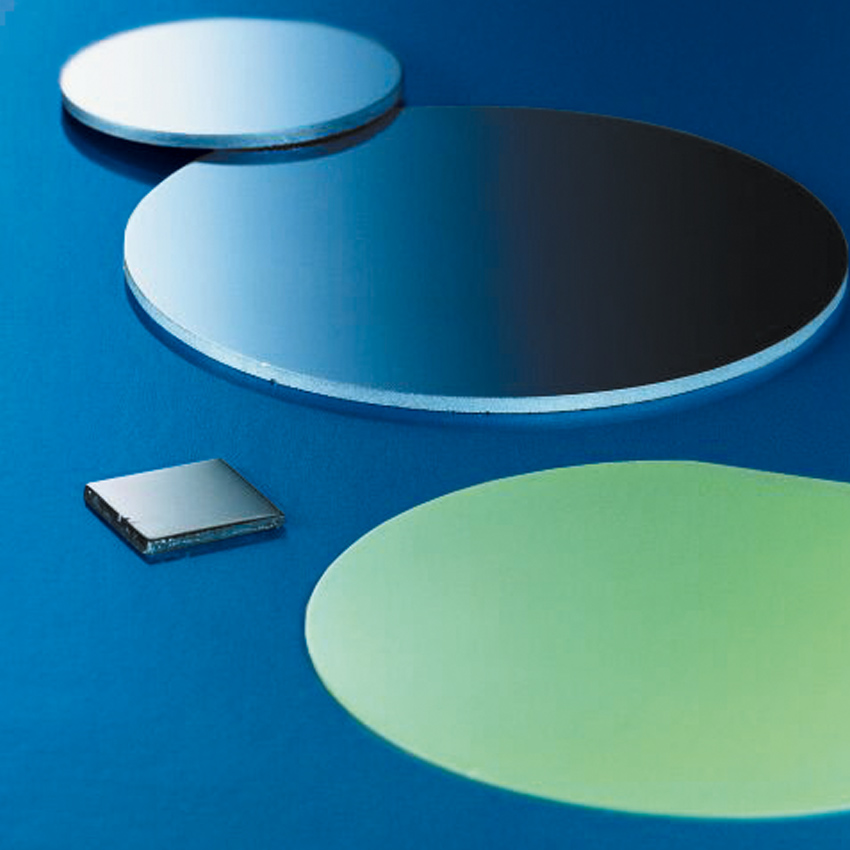

Filmes Finos e Revestimentos

A análise de filmes finos e revestimentos é baseada nos mesmos princípios do XRPD, mas com mais condicionamento de feixe e controle angular. Exemplos típicos incluem, mas não estão limitados a, identificação de fase, qualidade cristalina, tensão residual, análise de textura, determinação de espessura e análise de composição versus deformação. A análise de filmes finos e revestimentos está se concentrando nas propriedades de materiais em camadas com espessura de nm a µm, variando de revestimentos amorfos e policristalinos a filmes cultivados epitaxialmente. O D8 ADVANCE ECO e o software DIFFRAC.SUITE permitem análises de alta qualidade de filmes finos, incluindo:

  • Difração de incidência de pastejo
  • Reflectometria de Raios-X
  • Difração de raios-X de alta resolução
  • Mapeamento de espaço recíproco

Especificação D8 ADVANCE ECO

Feature


Specification

Benefit

ECO

Minimum cost of ownership

Plug’n Analyze: No special needs concerning lab infrastructure

No external water cooling required

1kW X-ray source power

Only a simple domestic wall socket is required (single phase power). Thus, the installation and positioning of the unit is easy and flexible

The smallest ecological footprint of any floorstanding XRD instrument

Potentially saves up to 1.700 m³ tap water per year

About 50% less consumption of electrical energy

TRIO and TWIN optics

Software push-button switch between:

Motorized Divergence Slit (Bragg-Brentano)

High Intensity Ka1,2 Parallel Beam

High Resolution Ka1 Parallel Beam

Patents: US10429326, US6665372, US7983389

Fully automatic, motorized switching between up to 6 different beam geometries without any manual  user intervention

Perfectly suited for all sample types including powders, bulk materials, fibers, sheets and thin-films (amorphous, polycrystalline and epitaxial)

Dynamic Beam Optimization

Dynamic synchronization of:

motorized divergence slits

motorized anti-scatter screen

variable active detector window

2Theta Angular range: <1 to >150

Data virtually free of air, instrument, and sample support scattering

Significantly enhanced lower limits of detection enabling quantification for minor crystalline and amorphous phases

Unparalleled performance at low 2Theta angles enabling accurate investigations of clays, pharmaceuticals, zeolites, porous framework materials and more

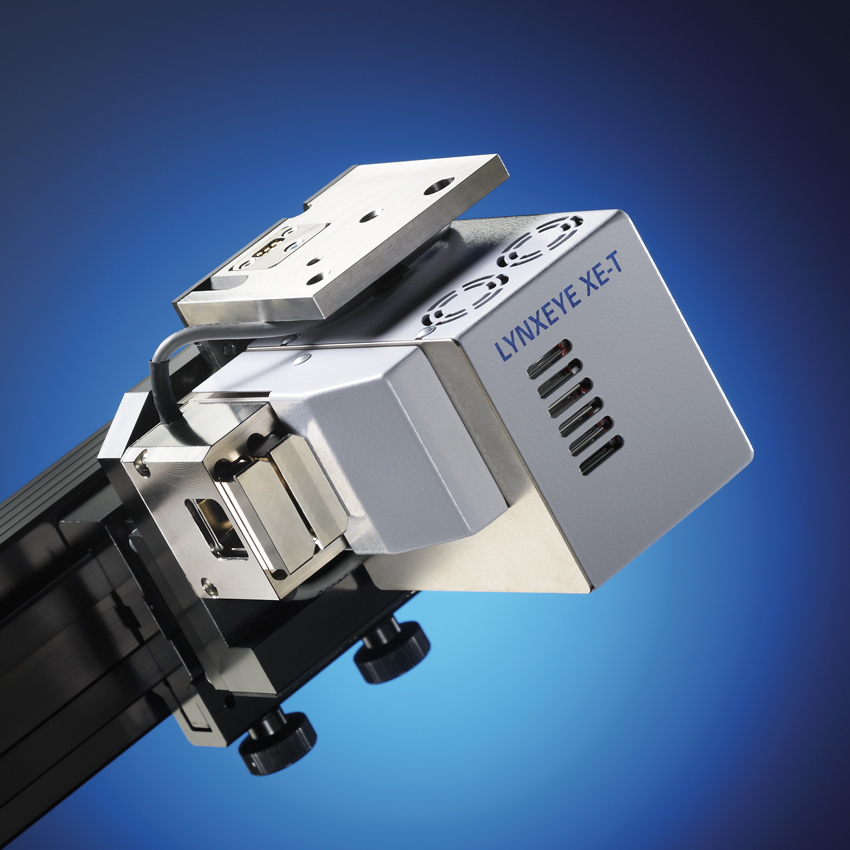

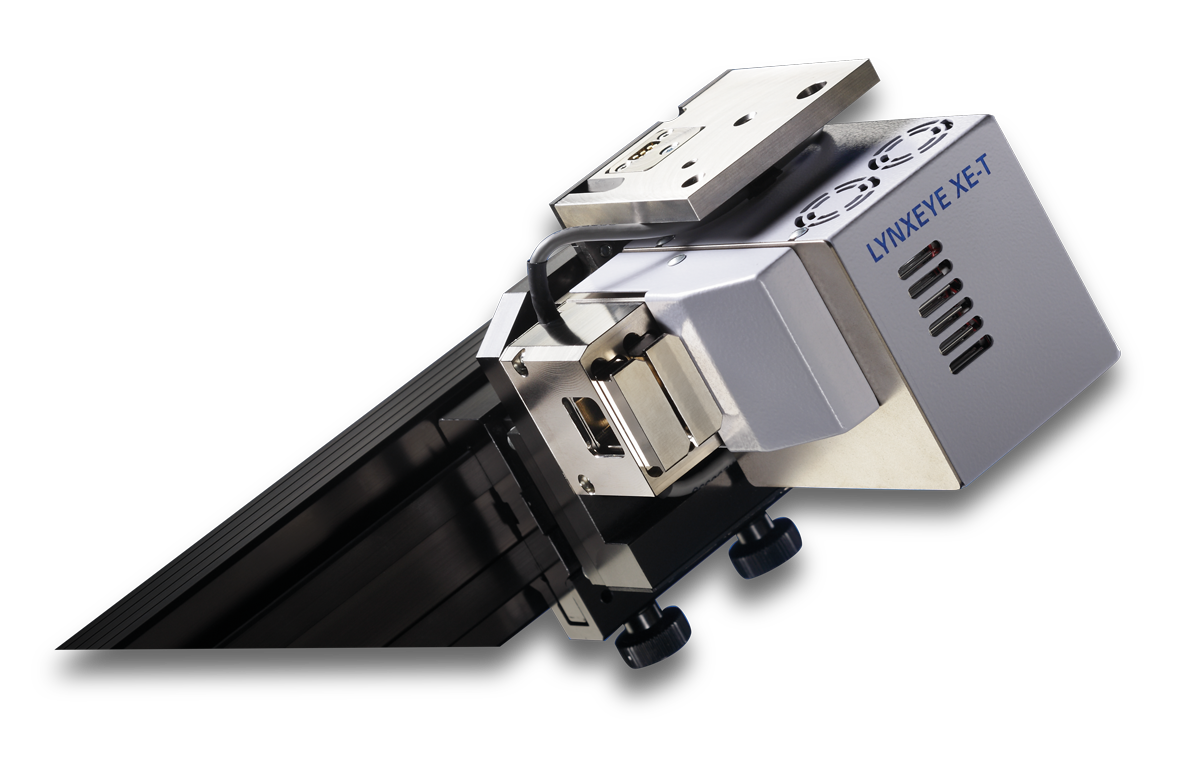

LYNXEYE XE-T

Energy Resolution: < 380 eV @ 8 KeV

Detection Modes: 0D,1D, 2D

Wavelengths: Cr, Co, Cu, Mo and Ag

Patents: EP1647840, EP1510811, US20200033275

No need for Kß filters and secondary monochromators

100% filtering of Fe-fluorescense with Cu radiation

Up to 450 times faster than conventional detector systems

BRAGG2D: Collect 2D data with a divergent primary line beam

Unique detector warranty: No defective channels at delivery time

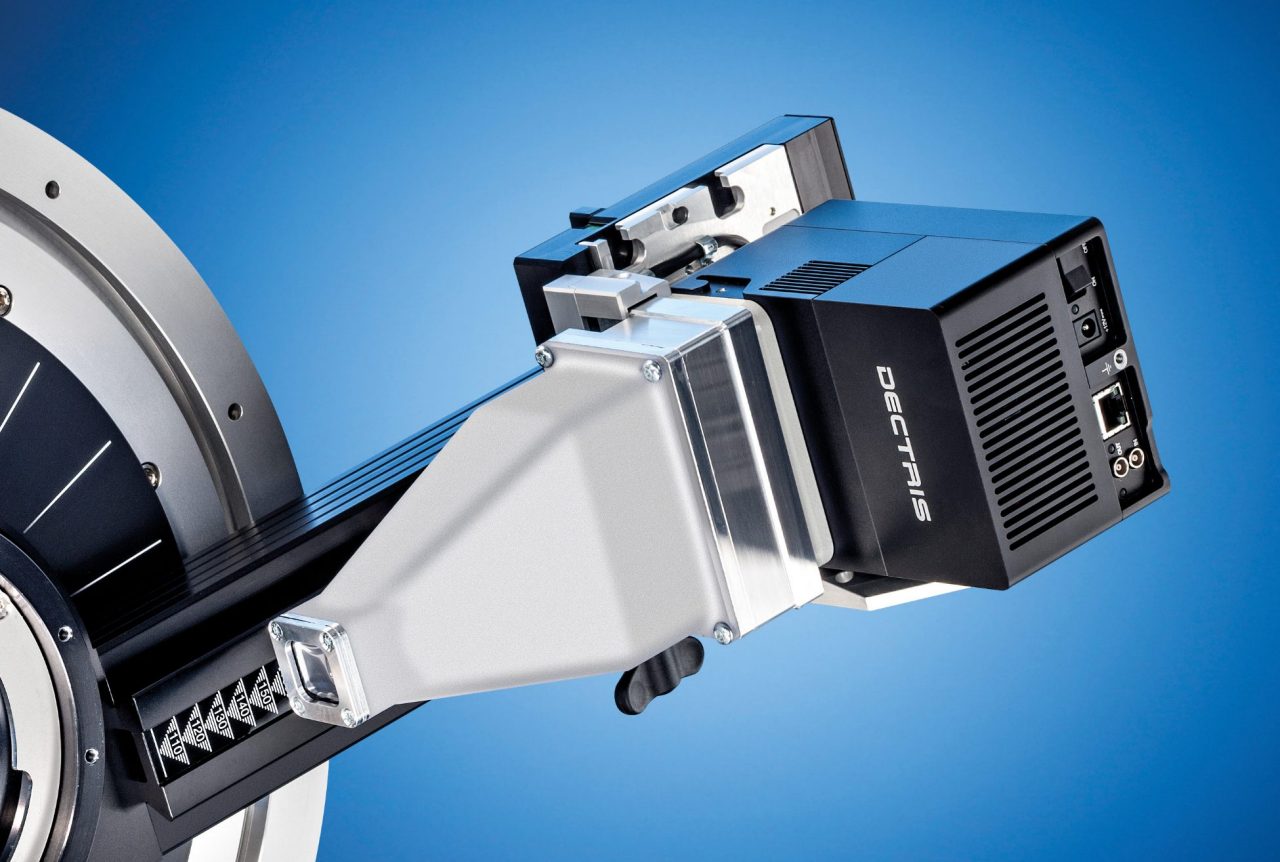

EIGER2 R

The latest generation multi-mode (0D/1D/2D) detector based on the Hybrid Photon Counting technology, developed by Dectris Ltd.

Seamless integration of 0D, 1D and 2D detection in step, continuous and advanced scanning modes

Ergonomic, alignment-free detector rotation to optimize γ or 2Θ angular coverage

Panoramic, tool-free diffracted beam optics using the complete detector field of view

Continuously variable detector positioning to balance angular coverage and resolution

TWIST.TUBE

Easy, fast, and alignment-free switch between line and point focus applications

No disconnecting of electric cables or water hoses or unmounting of tubes

DAVINCI.DESIGN: Fully automatic detection and configuration of the focus orientation

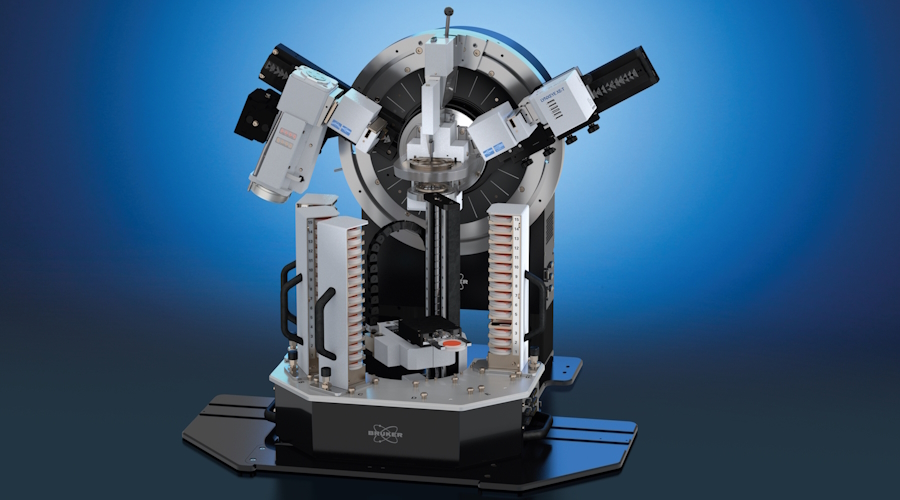

Sample Changers

FLIPSTICK: 9 Samples

AUTOCHANGER: 90 samples

Operation in reflection AND transmission geometries

D8 Goniometer

Two-circle goniometer with independent stepper motors and optical encoders

Unparalleled accuracy and precision as manifasted by Bruker's unique alignment guarantee

Absolutely maintenance free drive mechanism / gearings with lifetime lubrication

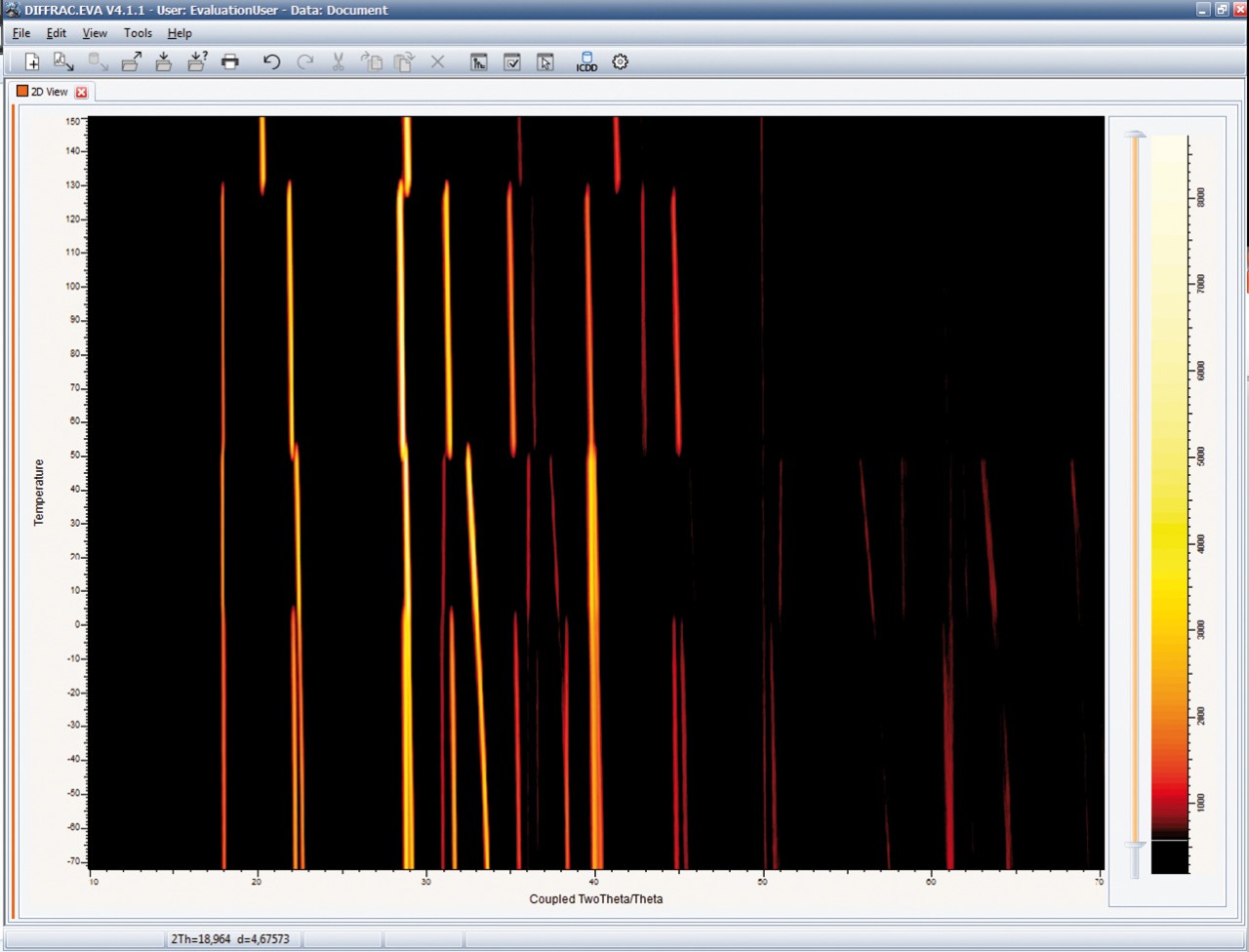

Non-ambient

Temperature: Ranging from ~85K up to ~1800K

Pressure: 10-⁴ mbar up to 1 bar

Humidity: 5% to 95% RH

Investigations under ambient and non-ambient conditions

Easily exchanged stages with DIFFRAC.DAVINCI

Componentes XRD

As soluções Bruker XRD consistem em componentes de alto desempenho configurados para atender aos requisitos analíticos. O design modular é a chave para configurar a melhor instrumentação.

Todas as categorias de componentes fazem parte da competência chave da Bruker, desenvolvida e fabricada pela Bruker AXS, ou em estreita cooperação com fornecedores terceirizados.

Os componentes Bruker XRD estão disponíveis para atualizar os sistemas de raios X instalados para melhorar seu desempenho.

PLANEJE.MEDI.ANALISE com DIFFRAC.SUITE

O DIFFRAC.SUITE™ oferece uma ampla variedade de módulos de software para fácil aquisição e avaliação de dados de difração de raios X de pó. Baseado na tecnologia .NET da Microsoft, o DIFFRAC.SUITE oferece todas as vantagens da moderna tecnologia de software para estabilidade, máxima facilidade de uso e rede.



A interface de usuário totalmente personalizável é caracterizada por uma estrutura de plug-in, fornecendo uma aparência, sensação e operação comuns. Todos os módulos de software de medição e avaliação podem ser operados como aplicativos individuais ou integrados na estrutura de plug-in do DIFFRAC.SUITE. A rede ilimitada permite acesso e controle de qualquer número de difratômetros D2 PHASER, D8 ADVANCE, D8 DISCOVER e D8 ENDEAVOR dentro da rede de um cliente.


Software de Medição:

WIZARD – Method planning
COMMANDER – Method execution and direct measurements
TOOLS – Service Interface
Powder Diffraction Software:
DQUANT – Quantitative phase analysis
EVA – Phase identification and quantitative phase analysis

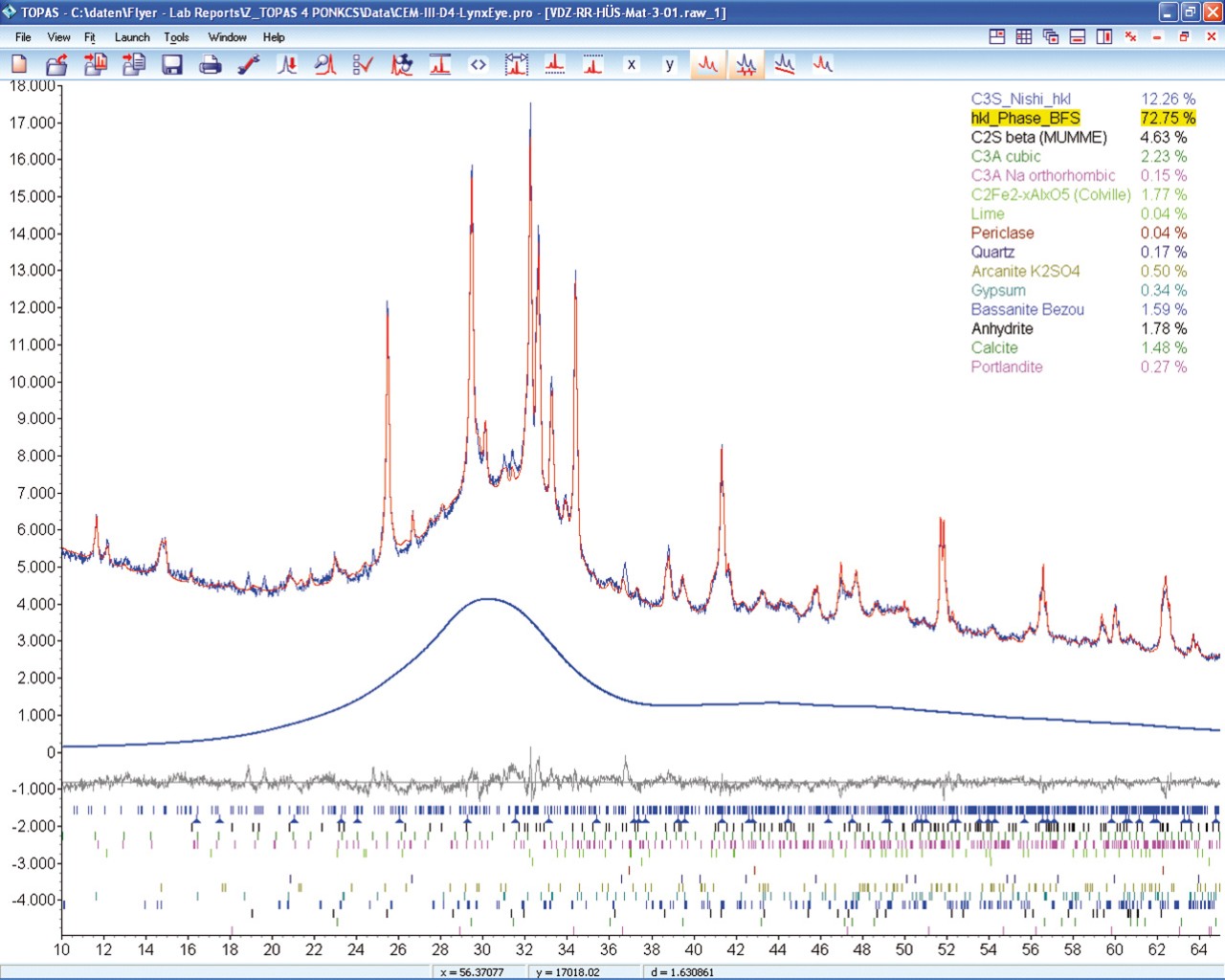

TOPAS – Profile analysis, quantitative analysis, structure analysis

Materials Research Software:
SAXS – Small Angle X-ray Scattering software

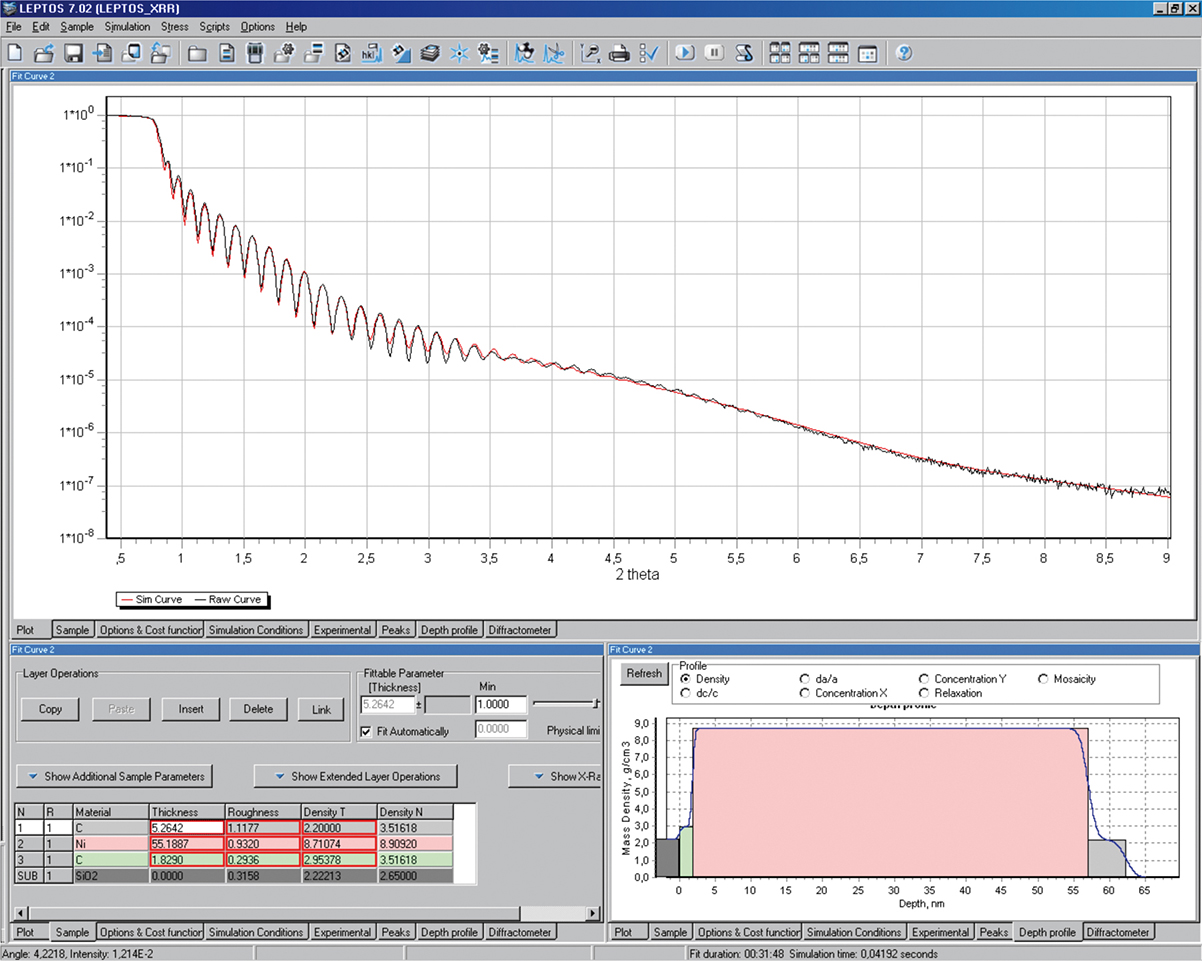

XRR – Comprehensive X-ray reflectometry analysis
TEXTURE – All-round Texture analysis meets ease-of-use

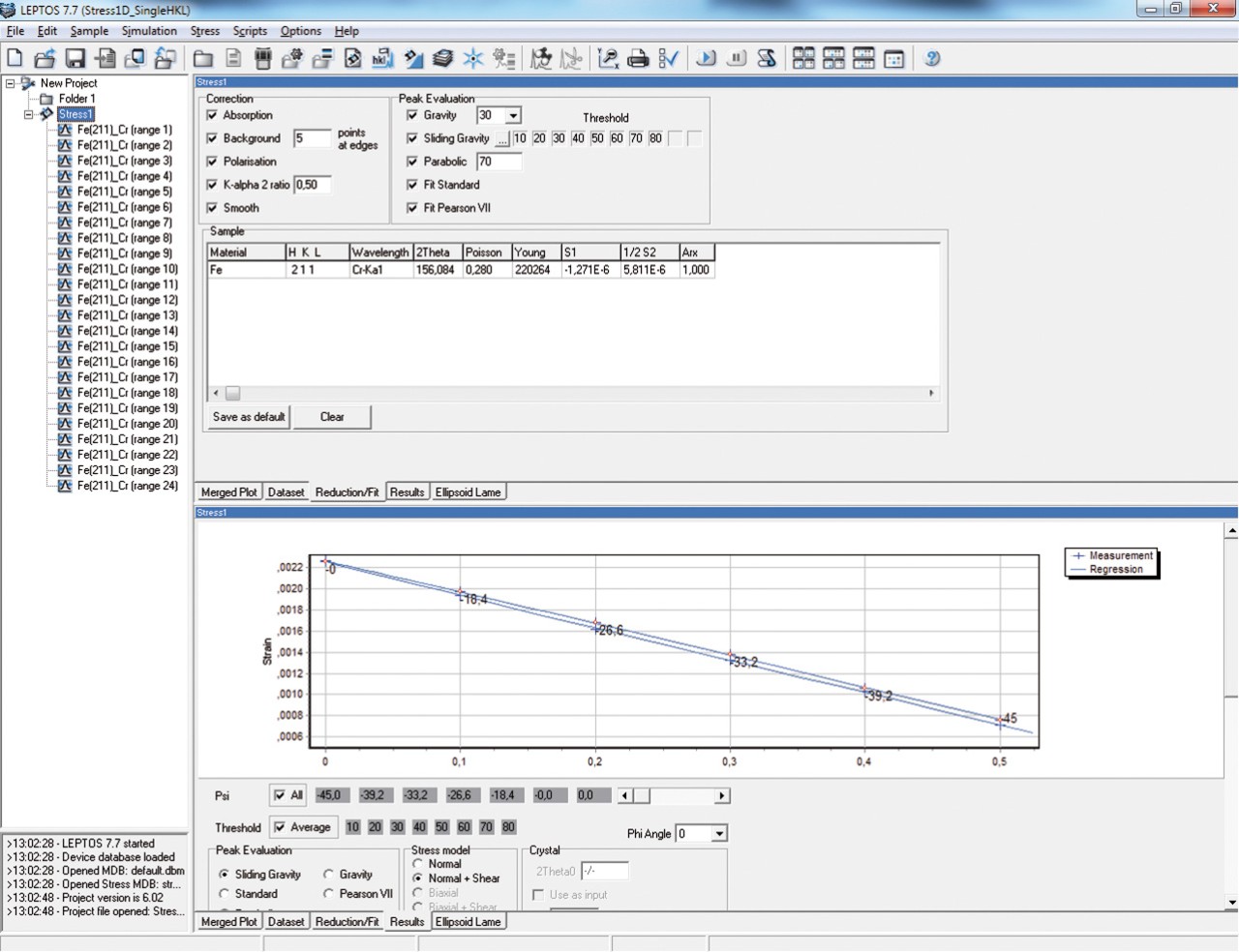

LEPTOS – Thin film analysis/Residual stress investigation
