X 射线衍射 (XRD)

D8 ADVANCE ECO

专为满足当今生态性和经济性需求而设计

D8 ADVANCE ECO:XRD、PDF和SAXS分析的解决方案

1 kW
X射线源功率
高亮度1kW X射线源,仅需约50%的能耗即可实现最佳系统效率
0 升
不消耗冷却水
1kW高效X射线发生器,无需外设任何冷却装置:无需外设冷却器或外供自来水
100%兼容D8系列
XRD全覆盖
D8 ADVANCE ECO与D8 ADVANCE 完美兼容,它以最小的生态足迹,覆盖相同的X射线应用范围。
布鲁克独家准直保证
了解更多信息

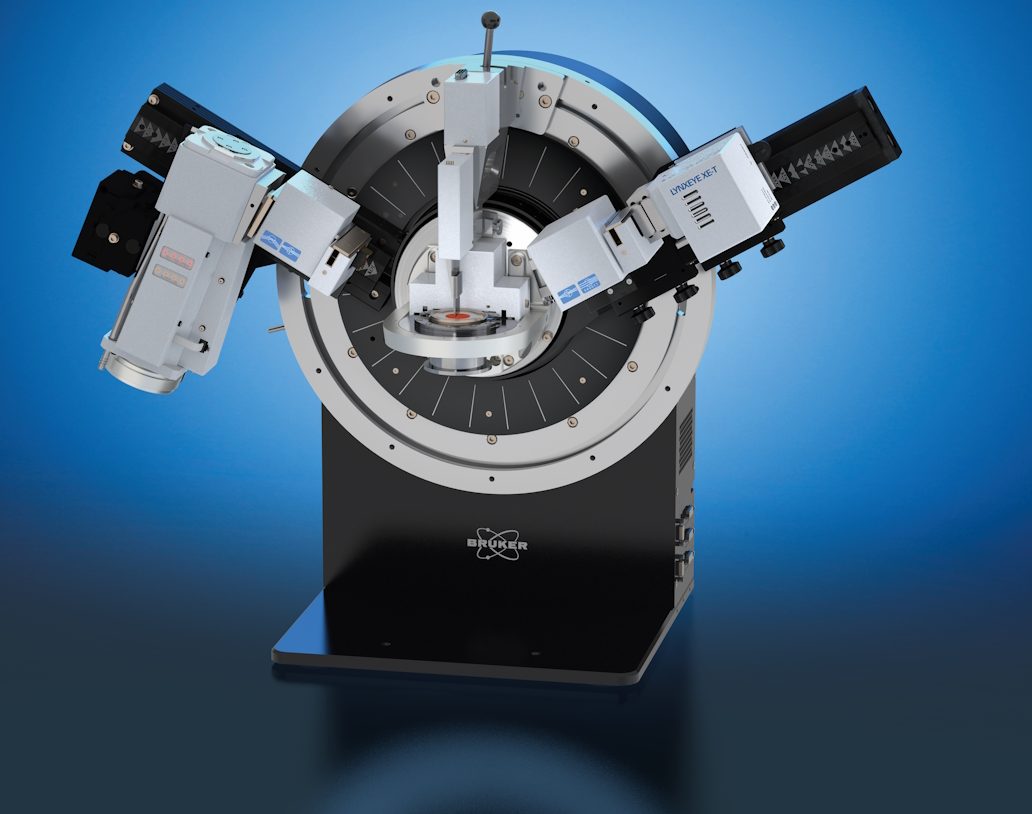

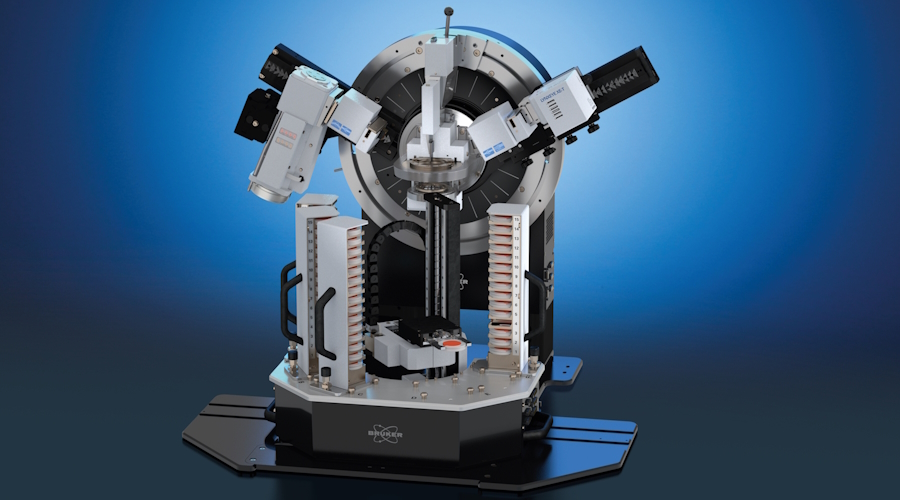

D8 ADVANCE ECO ——以最小生态足迹进行XRD分析

D8 高级生态 X 射线衍射仪

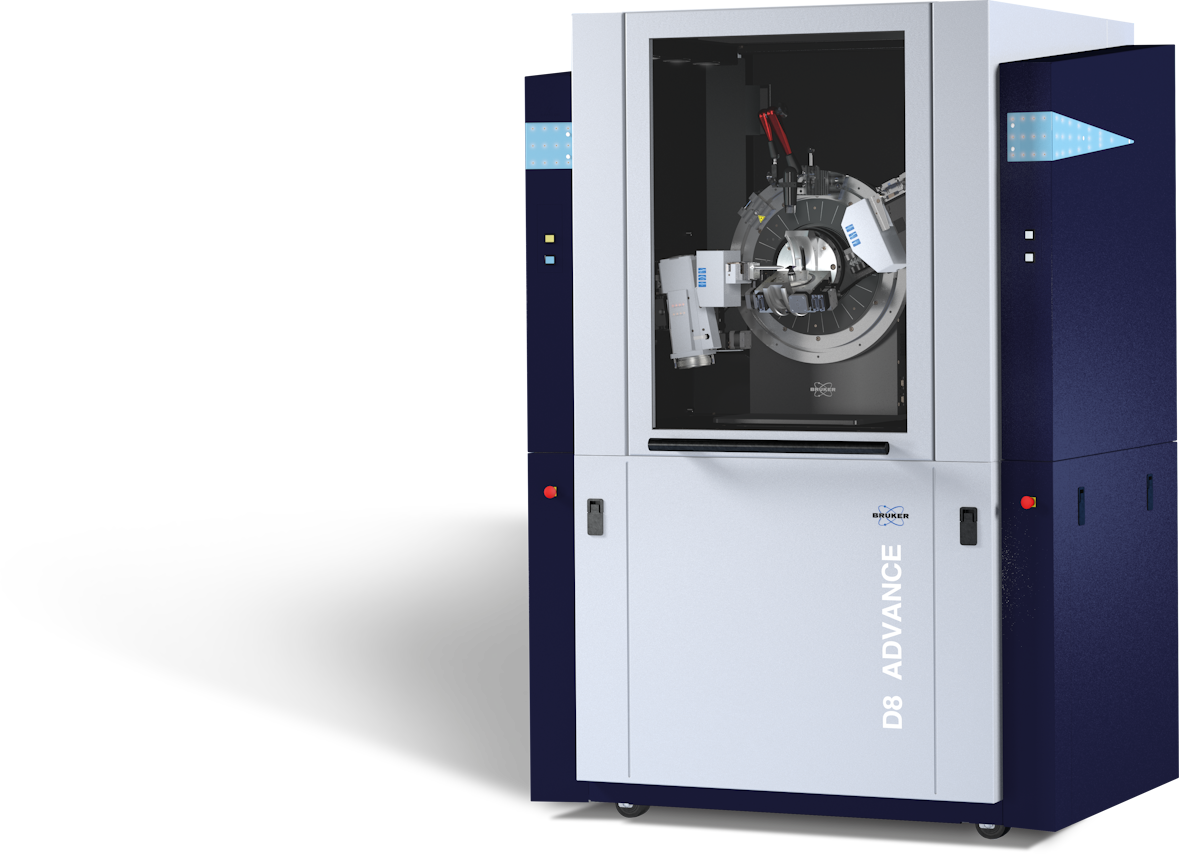

D8 ADVANCE ECO是一款功能齐全的D8 ADVANCE衍射仪的经济型版本,是D8衍射仪系列平台的入门款。随着采购和维护X射线分析的资源愈发有限,人们对准确性、精度和速度的要求也达到了前所未有的高度。

D8 ADVANCE ECO即理想的解决方案:最小的生态足迹、易用性和出色的分析性能是其最为突出的特点。得益于精简的仪器配置,不论预算如何,它都是您的理想之选。

与D8 ADVANCE系列其他产品一样,D8 ADVANCE ECO覆盖所有X射线粉末衍射和散射应用,包括

  • 典型的X射线粉末衍射(XRD)
  • 对分布函数(PDF)分析
  • 小角X射线散射(SAXS)和广角X射线散射(WAXS)

环境条件下和非环境条件下。

D8 ADVANCE ECO与D8 ADVANCE完全兼容,因此具备了面向未来的所有灵活性。面对新应用,您随时都能对其轻松完成升级,从而适应未来可能出现的任何X射线衍射和散射应用。

主要特点

D8 ADVANCE ECO 主要功能

生态



D8 ADVANCE ECO可提供高亮度1kW线焦点X射线源,其能耗极低,无需外设水冷,对实验室基础设施亦无特殊要求。您只需准备家用壁式插座即可。因此,您将能简单快捷地完成安装和定位。D8 ADVANCE ECO将在分析性能不打折扣的前提下,将拥有成本和立式XRD仪器的生态足迹降至最低。

插件分析:

  • 无需外设水冷:每年可节约高达1.700 m3的自来水
  • 耗电减少50%左右
  • 仅需单相电源
D8 ADVANCE ECO 主要功能

环保性能

D8 ADVANCE ECO是市面上最环保的X射线衍射仪,其应用范围、数据质量、灵活性和可升级性毫不打折扣。

D8 ADVANCE ECO是功能齐全的D8 ADVANCE版本,适用于所有X射线粉末衍射和散射应用。与D8 ADVANCE完全兼容,它具有面向未来的所有灵活性。面对新应用,您随时都能对它轻松完成升级,从而适应未来实验室可能出现的任何X射线衍射和散射应用需求:

  • 相鉴定
  • 定量相分析
  • 微观结构分析
  • 结构测定和精修
  • 残余应力
  • 织构
  • 掠入射衍射(GID)
  • X射线反射分析(XRR)
  • 小角X射线散射(SAXS)
  • 对分布函数(PDF)分析
D8 ADVANCE ECO 主要功能

经济性

不论您的预算如何,D8 ADVANCE ECO系列都能通过仪器配置为您带来高端性能。由于降低了对水和电力等资源的需求,其运营成本大大降低。出色的仪器质量为可靠性提供了保证,同时布鲁克还为之提供无与伦比的组件质量保证。

  • 无外部供水成本
  • 1kW高效发生器显著降低电力成本,无外部冷却器耗电
  • 大大延长了X射线管的使用寿命
  • X射线管质量保证:D8 ADVANCE ECO可用的所有高亮度X射线源均享有3年保修
  • 测角仪质量保证:测角仪采用免维护的坚固设计,可为您带来最大的机械强度和较长的使用寿命,因此能够为您提供卓越的数据质量。其中,布鲁克提供10年保修。
  • 仪器准直保证
  • 探测器质量保证

一台衍射仪—所有应用

D8 ADVANCE ECO 应用范围

粉末衍射

X射线粉末衍射(XRPD)技术是最重要的材料表征工具之一。粉末衍射图中的许多信息,直接源于物相的原子排列。在D8 ADVANCE和DIFFRAC.SUITE软件的支持下,您将能简单地实施常见的XRPD方法:

  • 鉴别晶相和非晶相,并测定样品纯度

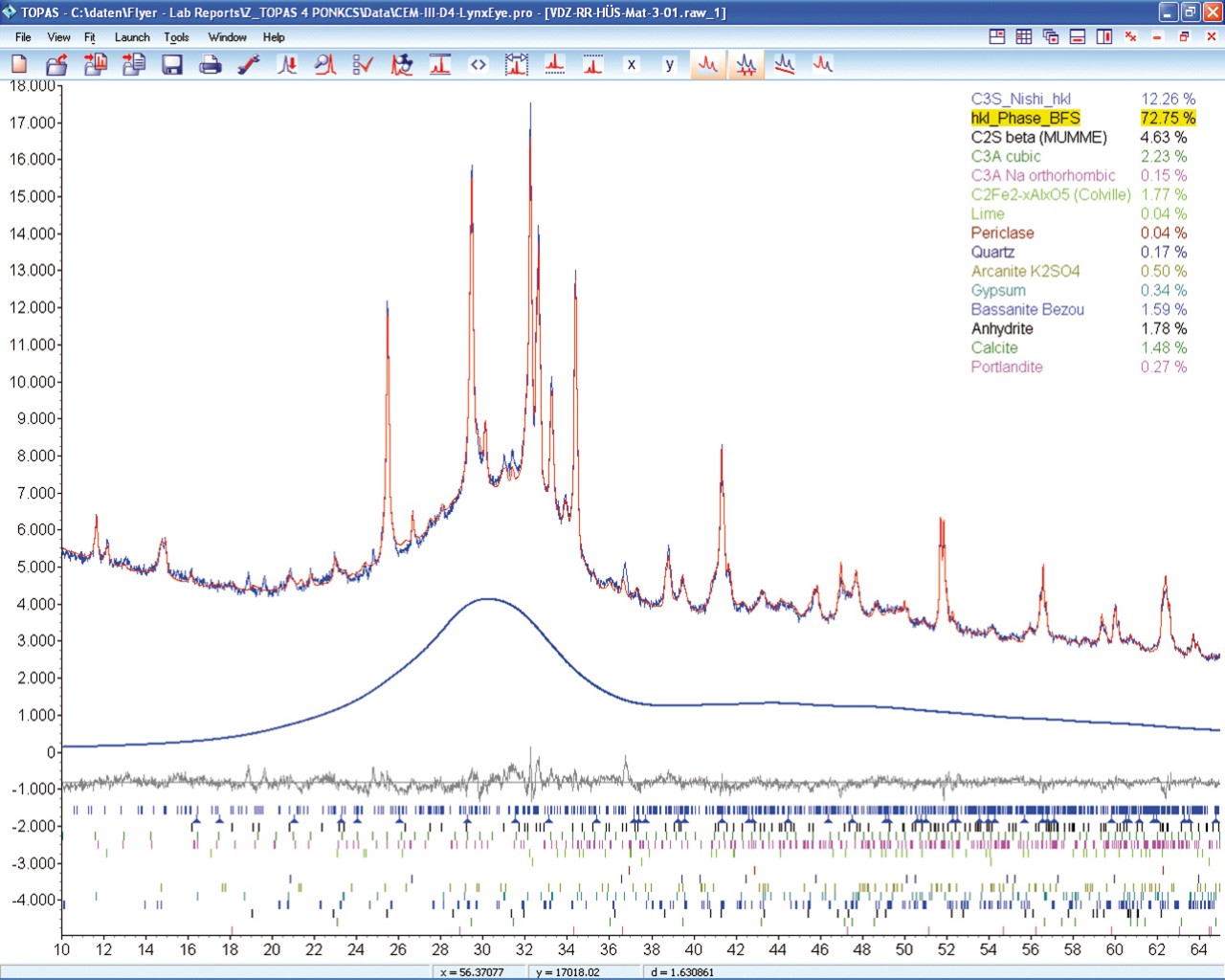

  • 对多相混合物的晶相和非晶相进行定量分析
  • 微观结构分析(微晶尺寸、微应变、无序…)
  • 热处理或加工制造组件产生的大量残余应力
  • 织构(择优取向)分析
  • 指标化、从头晶体结构测定和晶体结构精修
D8 ADVANCE ECO 应用范围

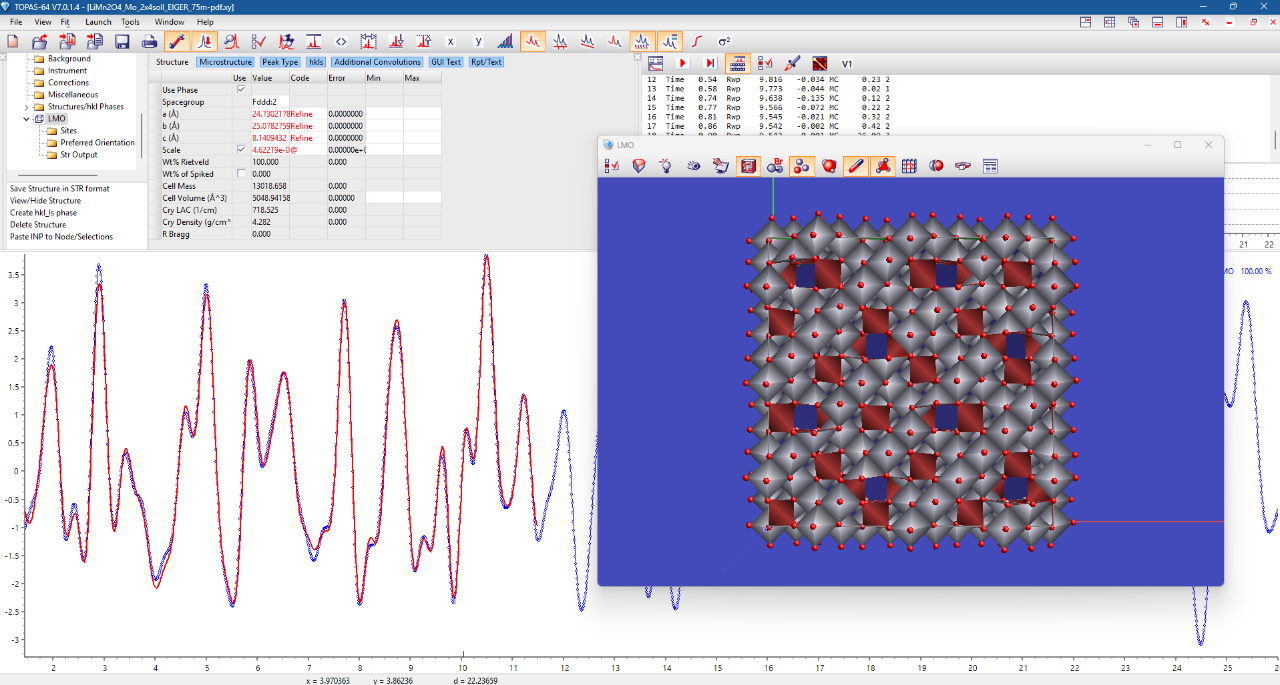

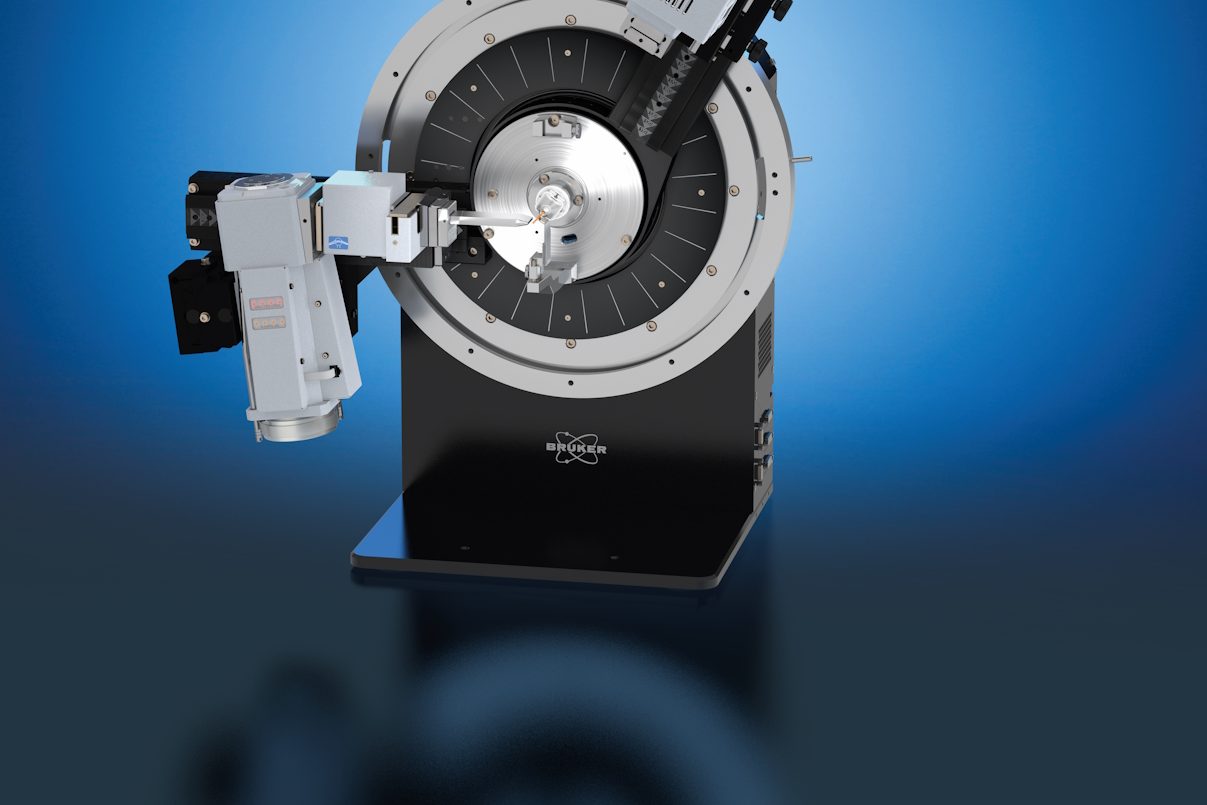

对分布函数分析

对分布函数(PDF)分析是一种分析技术,它基于Bragg衍射以及漫散射(“总散射”),提供无序材料的结构信息。其中,您可以通过Bragg衍射峰,了解材料的平均晶体结构的信息(即长程有序),通过漫散射,表征其局部结构(即短程有序)。

就分析速度、数据质量以及对非晶、弱晶型、纳米晶或纳米结构材料的分析结果而言,D8 ADVANCE和TOPAS软件代表了市面上性能最佳的PDF分析解决方案:

  • 相鉴定
  • 结构测定和精修
  • 纳米粒度和形状
D8 ADVANCE ECO 应用范围

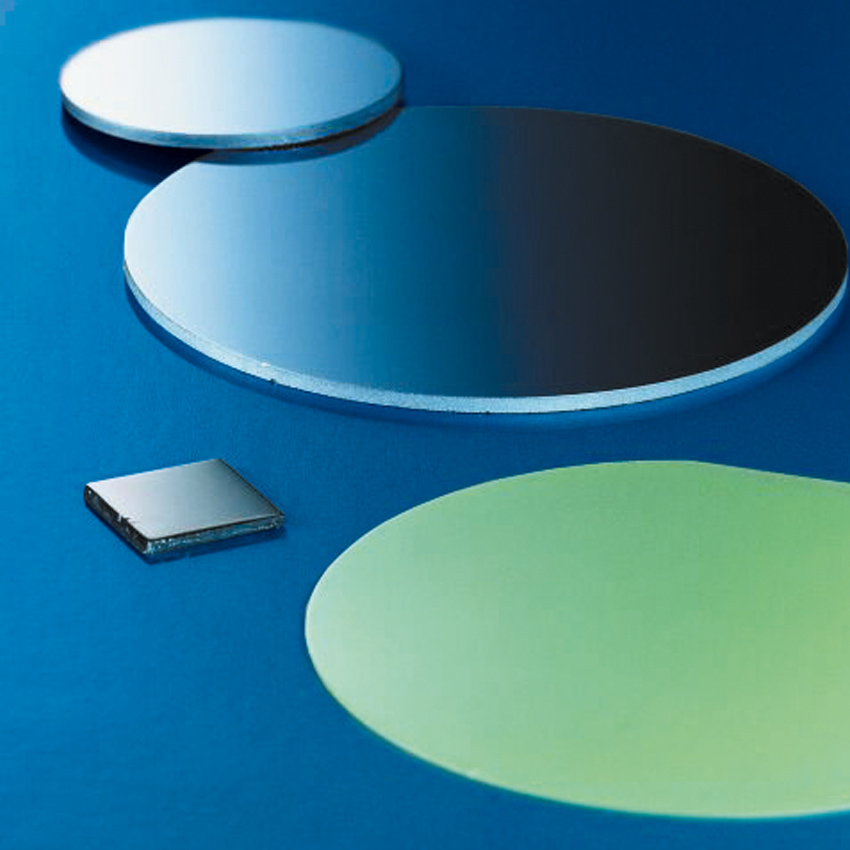

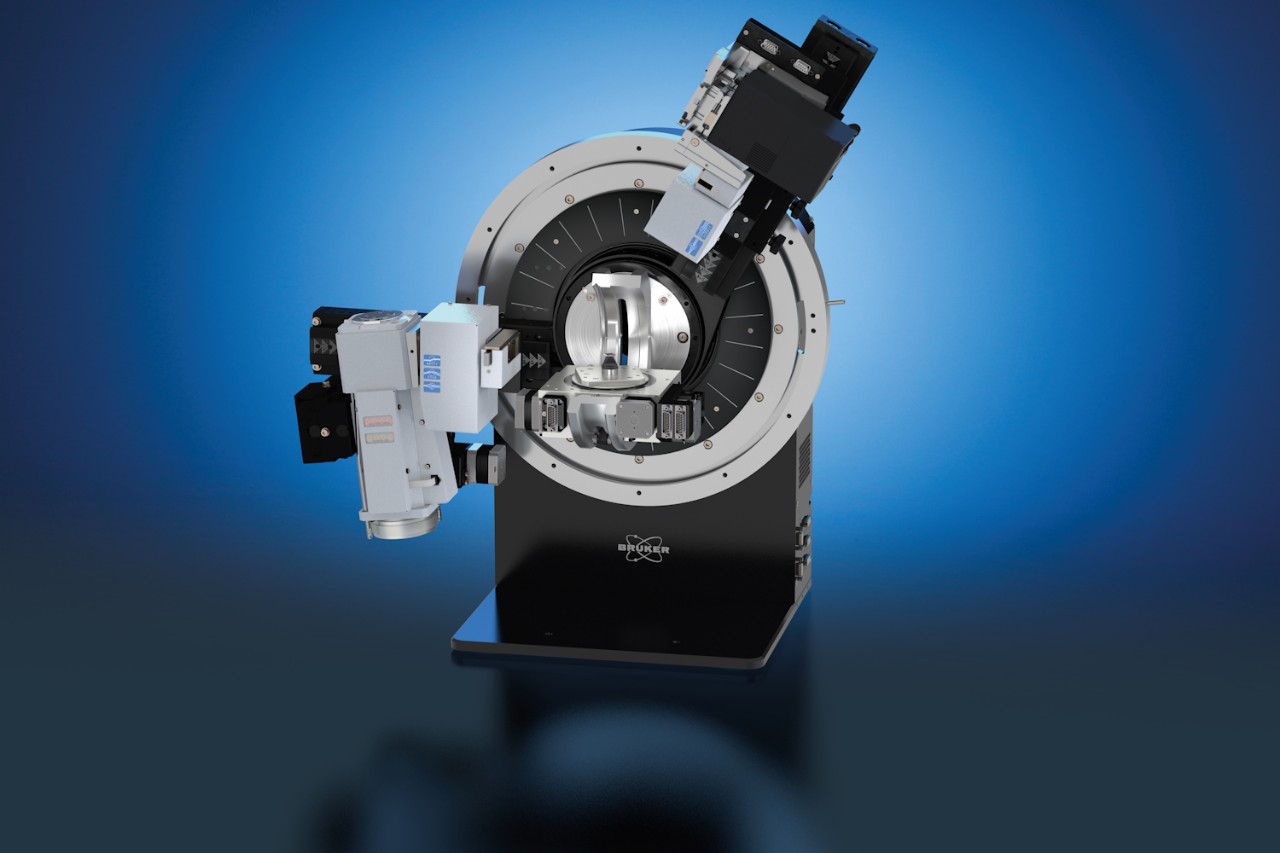

薄膜和涂层

薄膜和涂层分析采用的原理与XRPD相同,不过进一步提供了光束调节和角度控制功能。典型示例包括但不限于相鉴别、晶体质量、残余应力、织构分析、厚度测定以及组分与应变分析。在对薄膜和涂层进行分析时,着重对厚度在nm和µm之间的层状材料进行特性分析,从非晶和多晶涂层到外延生长薄膜等。D8 ADVANCE和DIFFRAC.SUITE软件可进行以下高质量的薄膜分析:

  • 掠入射衍射

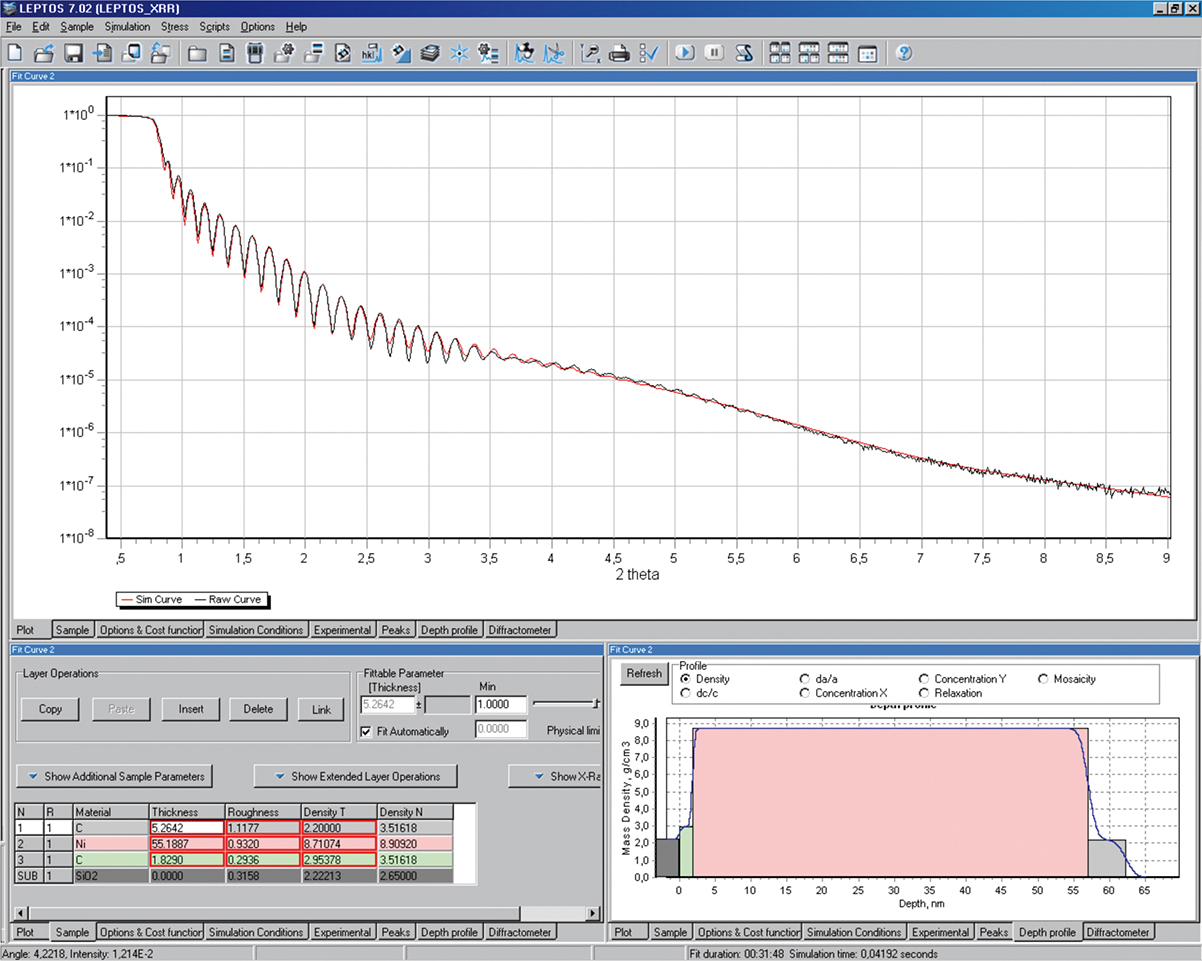

  • X射线反射
  • 高分辨率X射线衍射
  • 倒易空间扫描

D8 ADVANCE ECO 规格

功能

规格

优势

ECO

将购置成本降至最低

插件式分析:实验室基础设施无特殊需求

无需外部水冷

1kW X射线源功率

只需要一个简单的家用插座(单相电源)。因此,该装置的安装和放置是很容易和灵活的

是任何落地式XRD设备中最小的生态足迹

每年可节约高达1700m³的自来水

电能消耗减少约50%

TRIO和TWIN光学光路

软件按钮切换:

马达驱动发散狭缝(BB几何)

高强度Ka1,2平行光束

高分辨率Ka1平行光束

专利:US10429326、US6665372、US7983389

可在多达6种不同的光路几何之间进行全自动化电动切换,无需人工干预

是所有类型的样品的理想之选,包括粉末、块状材料、纤维、片材和薄膜(非晶、多晶和外延)

动态光束优化

动态同步:

马达驱动发散狭缝

马达驱动防散射屏

可变探测器窗口

2Ɵ角度范围:小于1度至>大于150度

数据几乎不受空气、仪器和样品架散射的影响

大大提高了检测下限,可定量分析少量晶相和非晶相

在较小的2θ角度,具有无与伦比的性能,可对粘土、药物、沸石、多孔材料及其他材料进行精确研究

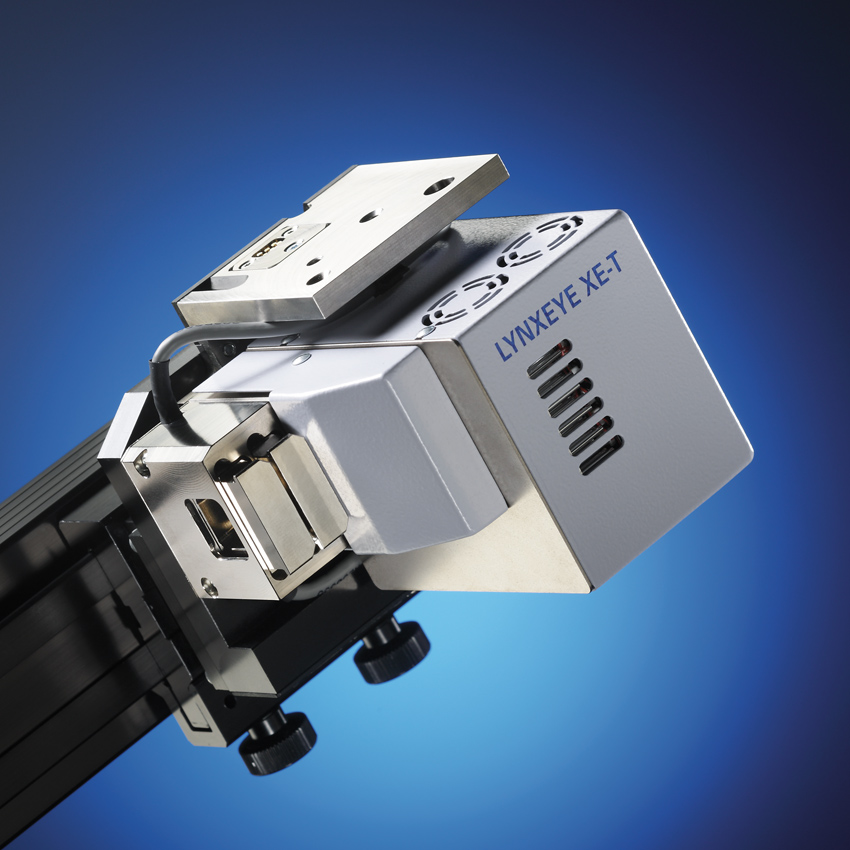

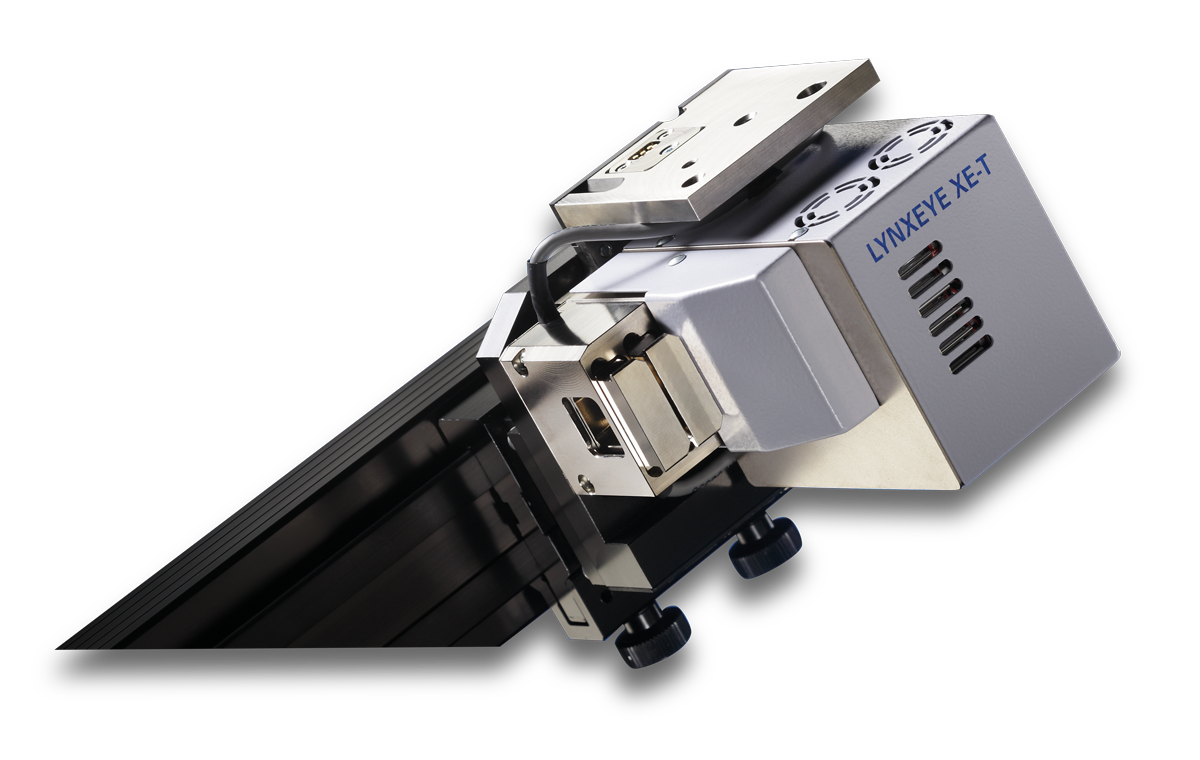

LYNXEYE XE-T

能量分辨率:<380 eV @ 8 KeV

检测模式:0D、1D、2D

波长:Cr、Co、Cu、Mo和Ag

专利:EP1647840、EP1510811、US20200033275

无需Kß滤波片和二级单色器

铜辐射即可100%过滤铁的荧光

速度比传统探测器系统快450倍

BRAGG 2D模式:使用发散的初级线束收集2D数据

独一无二的探测器保证:交货时绝无坏道

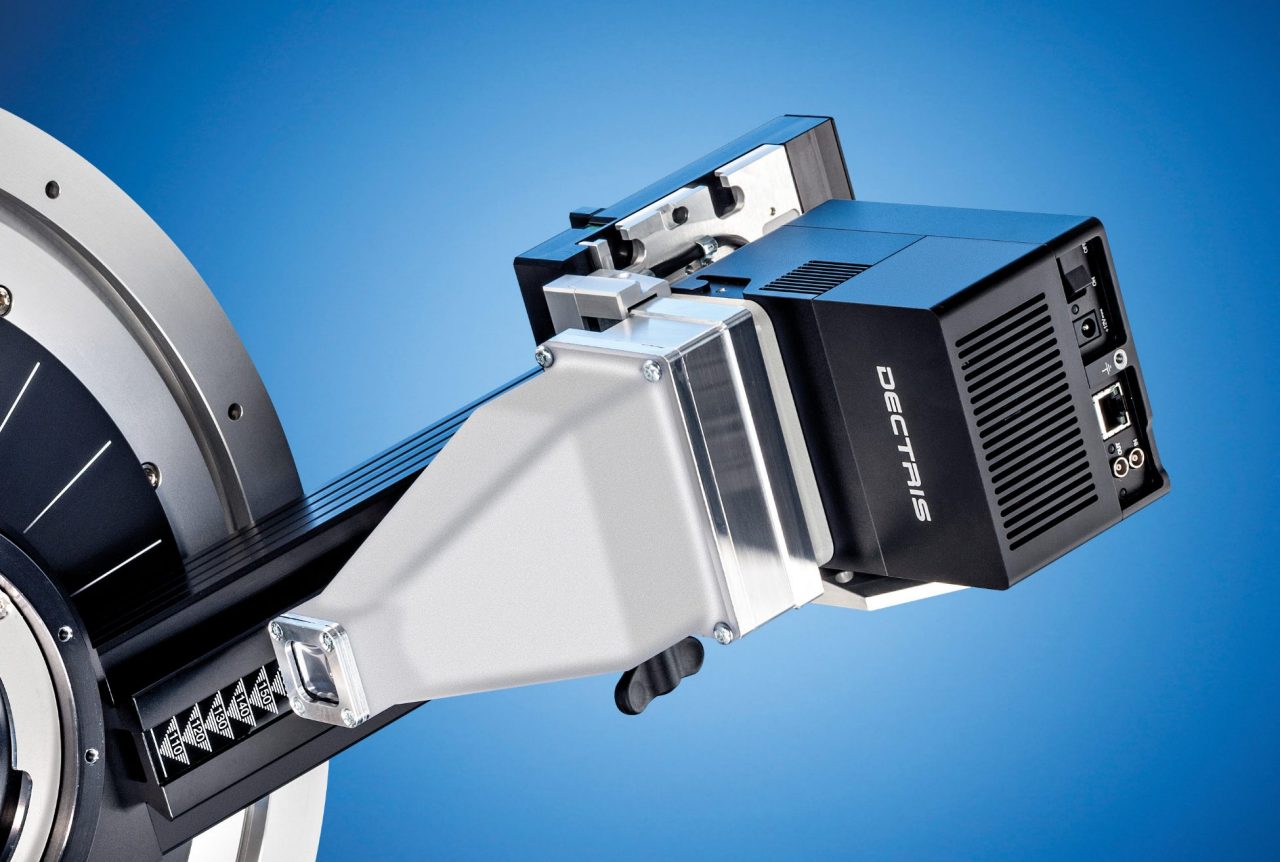

EIGER2 R 二维探测器

Dectris公司开发的基于混合光子计数技术的新一代探测器,支持多种模式(0D / 1D / 2D)

在步进扫描、连续扫描和高级扫描模式中无缝集成0D、1D和2D检测

符合人体工程学的免对准探测器旋转功能,可优化γ或2Ɵ角度范围

使用完整的探测器视野、免工具全景衍射光束光学系统

连续可变的探测器位置,以平衡角度范围和分辨率

旋转光管

在线焦斑和点焦斑应用之间轻松快捷地进行免对准切换

无需断开电缆或水管、无需拆卸管道

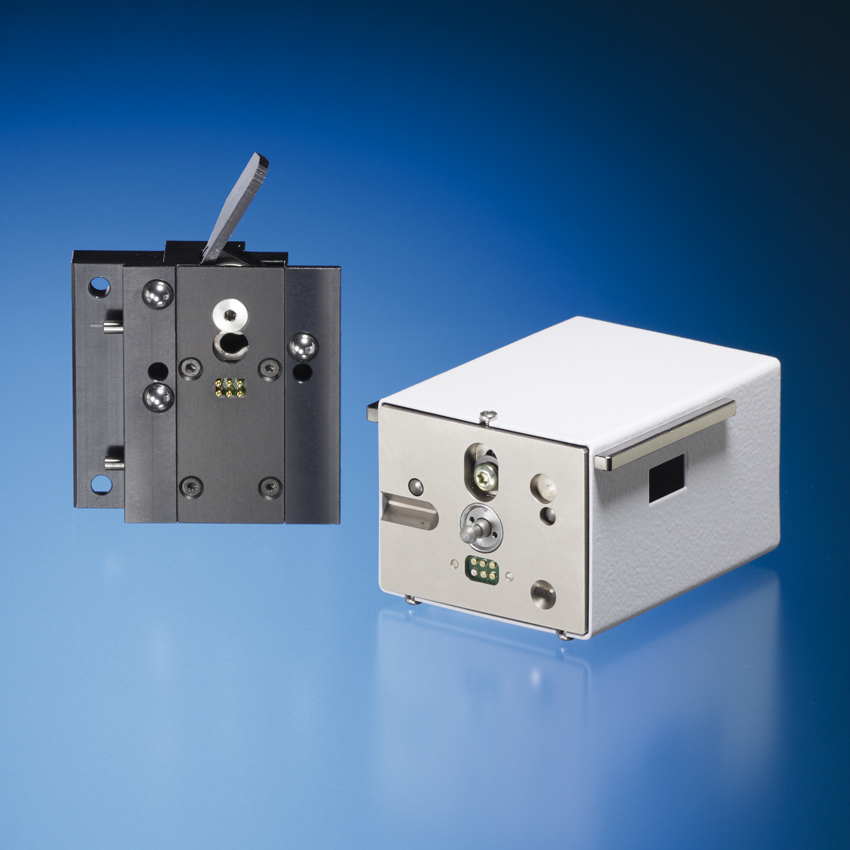

DAVINCI.DESIGN:全自动检测和配置焦斑方向

自动进样器

FLIPSTICK:9个样品

AUTOCHANGER:90个样品

在反射和透射几何中运行

D8 测角仪

带独立步进电机和光​​学编码器的双圆测角仪

布鲁克独有的准直保证,确保了无与伦比的准确性和精确度

绝对免维护的驱动机构/齿轮装置,终身润滑

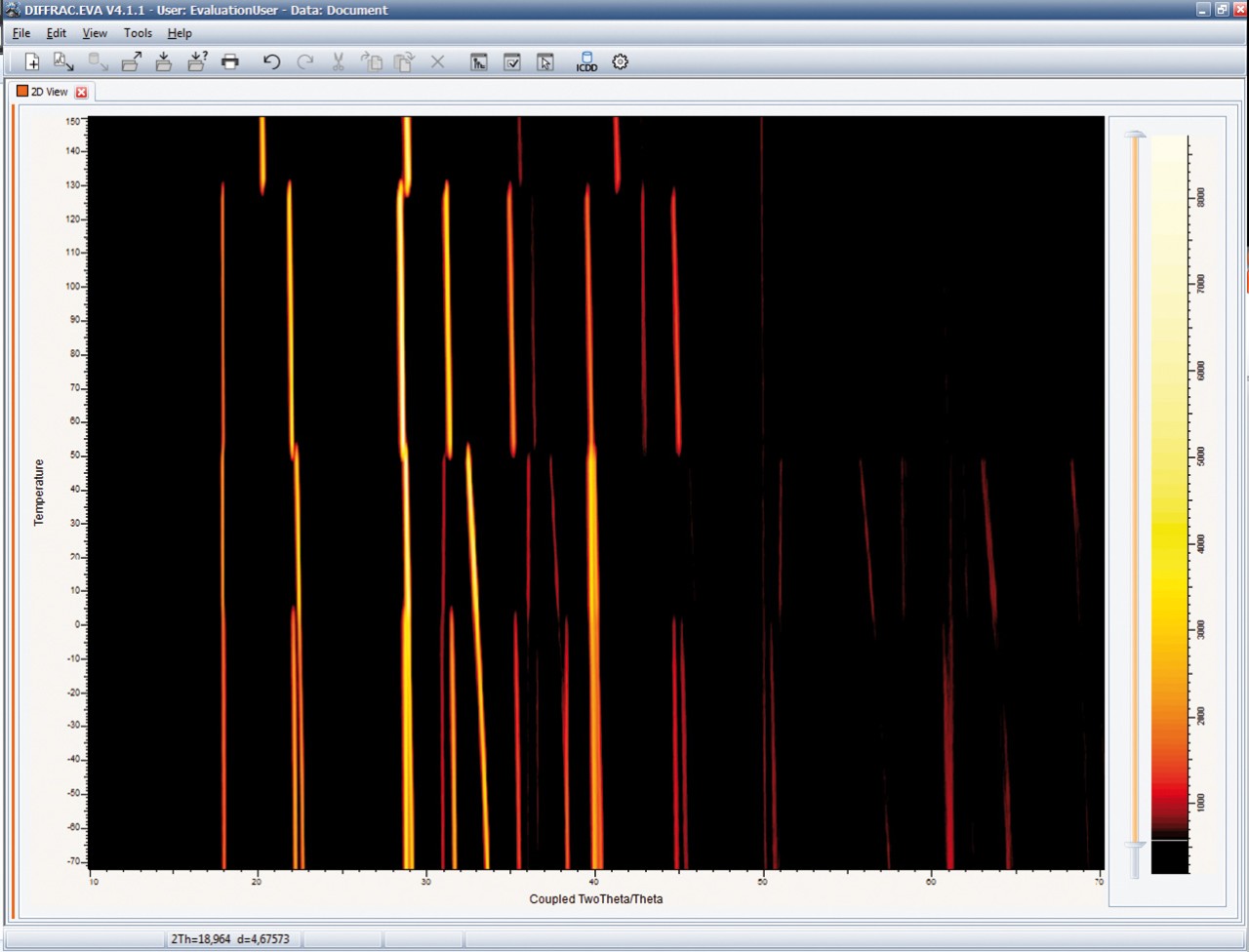

非环境条件

温度:从-4K到1800K

压力:10-⁴mbar至100 bar

湿度:5%至95%

在环境和非环境条件下进行研究

DIFFRAC.DAVINCI设计助您轻松更换样品台

XRD 组件

Bruker XRD解决方案包含一系列为满足分析要求配置的高性能组件。模块化设计是打造最佳仪器的关键所在。

各类组件都是布鲁克核心竞争力的组分部分,它们由布鲁克AXS开发或制造而成,或通过与第三方供应商密切合作而得。

布鲁克XRD组件可用于升级现有的X射线系统,用于提高其性能。

使用DIFFRAC.SUITE进行规划、测量和分析

DIFFRAC.SUITE™带来了丰富的软件模块,让您轻松实现X射线粉末衍射数据的采集和评估。基于Microsoft的.NET技术,DIFFRAC.SUITE提供了现代软件技术的所有优点,以实现稳定性、最大​​的易用性和联网。

完全可定制的用户界面的特点是插件框架,提供了通用的外观,感觉和操作。所有测量和评估软件模块都可以作为单独的应用程序运行,也可以集成到DIFFRAC.SUITE的插件框架中。无限制的联网允许访问和控制客户网络内任意数量的D2 PHASER,D8 ADVANCE,D8 DISCOVER和D8 ENDEAVOR衍射仪。



测量软件:

WIZARD–方法规划

COMMANDER–方法执行和直接测量

TOOLS–仪器控制的工具入口:

粉末衍射软件:

DQUANT –定量相分析

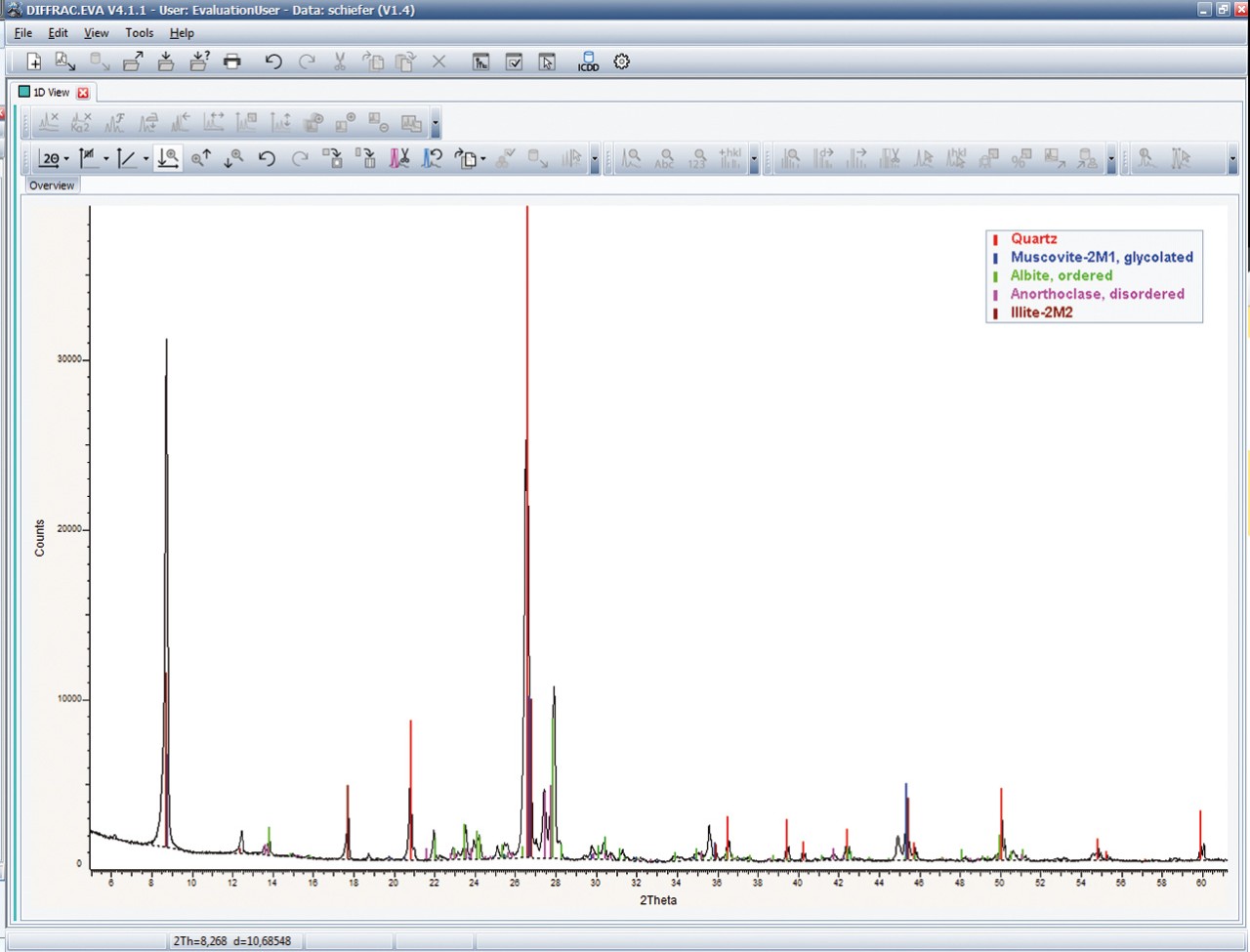

EVA –相鉴定和定量相分析

TOPAS –峰型分析、定量分析、结构分析



材料研究软件:

SAXS –小角度X射线散射软件

XRR –全面的X射线反射分析

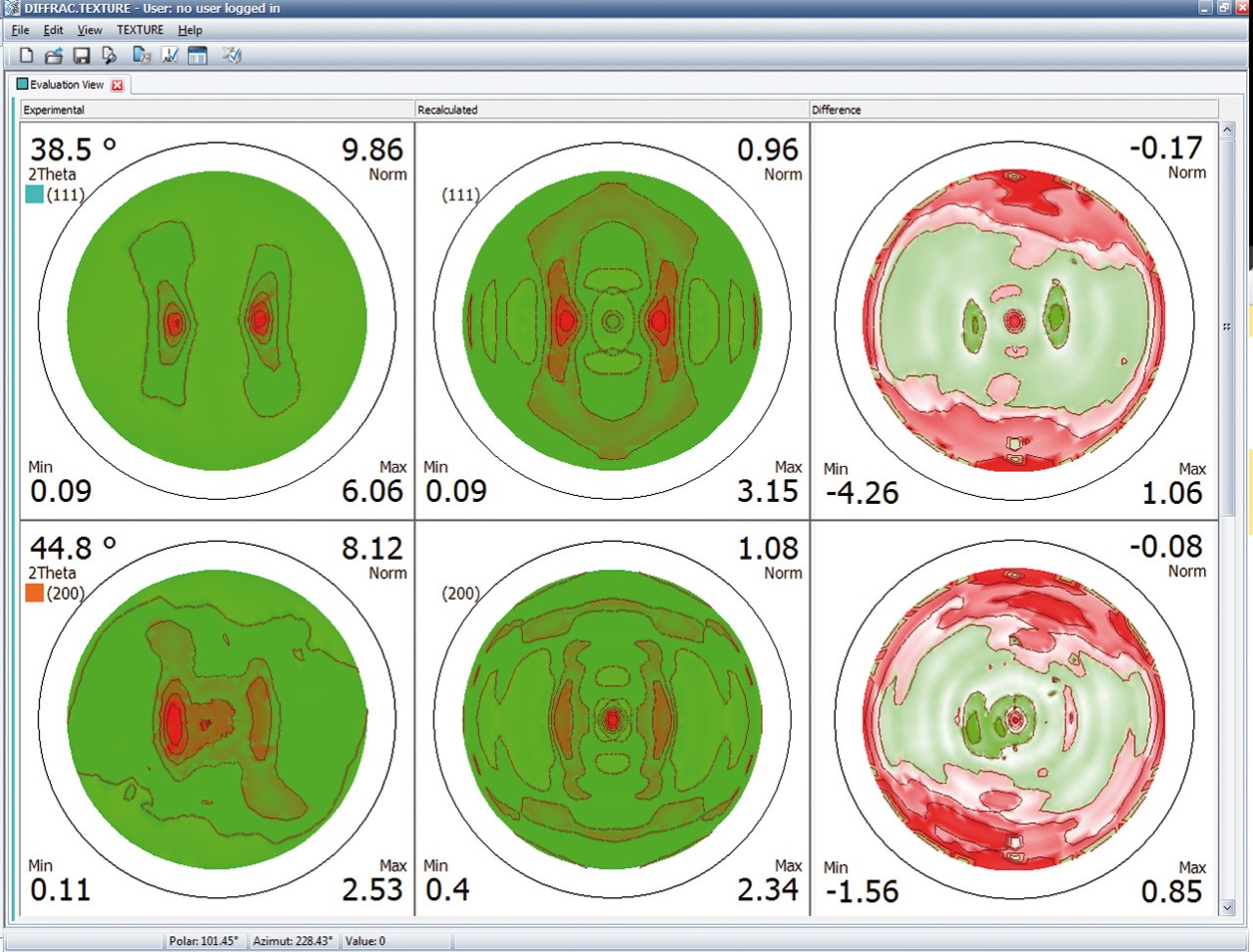

TEXTURE–全面的织构分析满足易用性

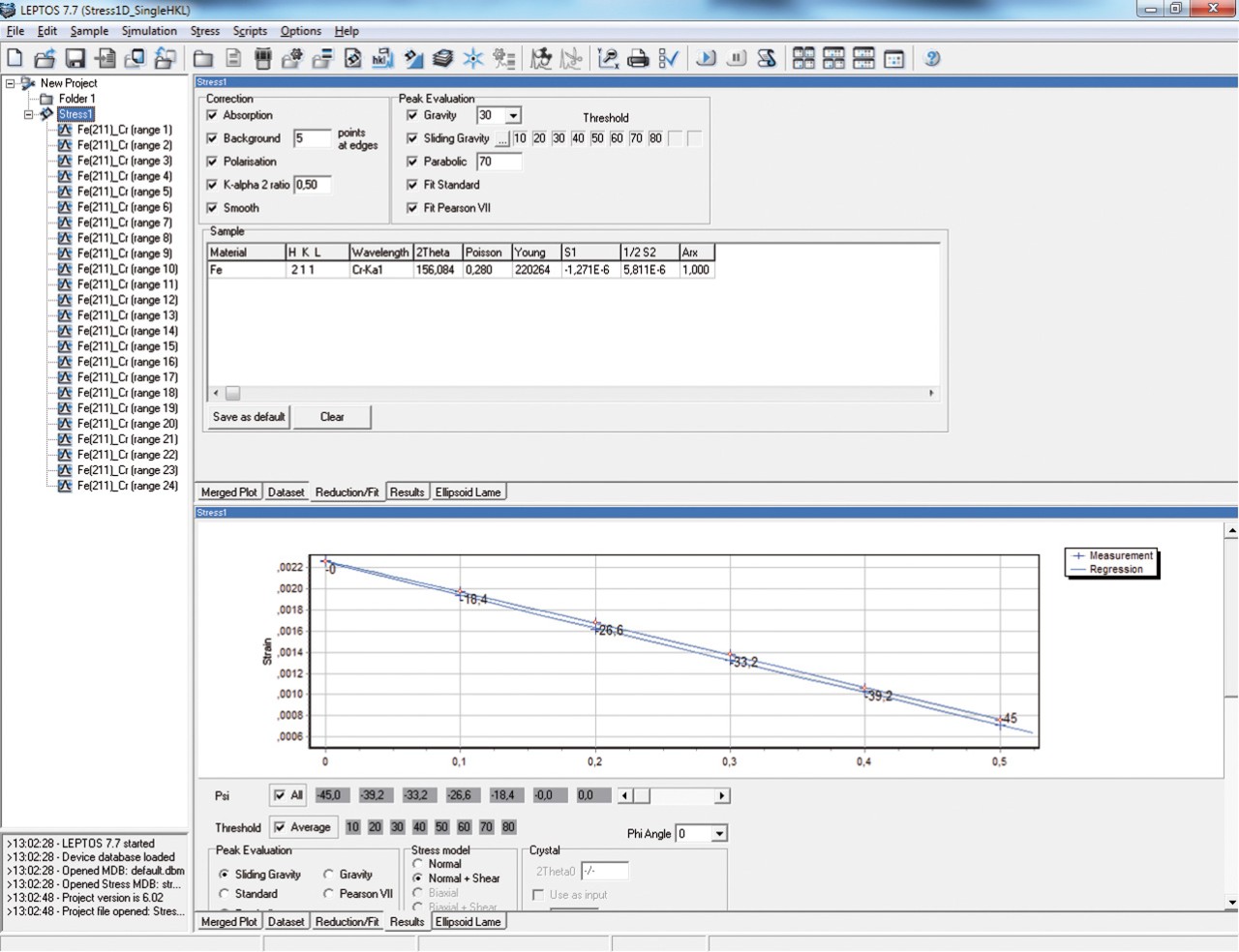

LEPTOS –薄膜分析/残余应力研究
