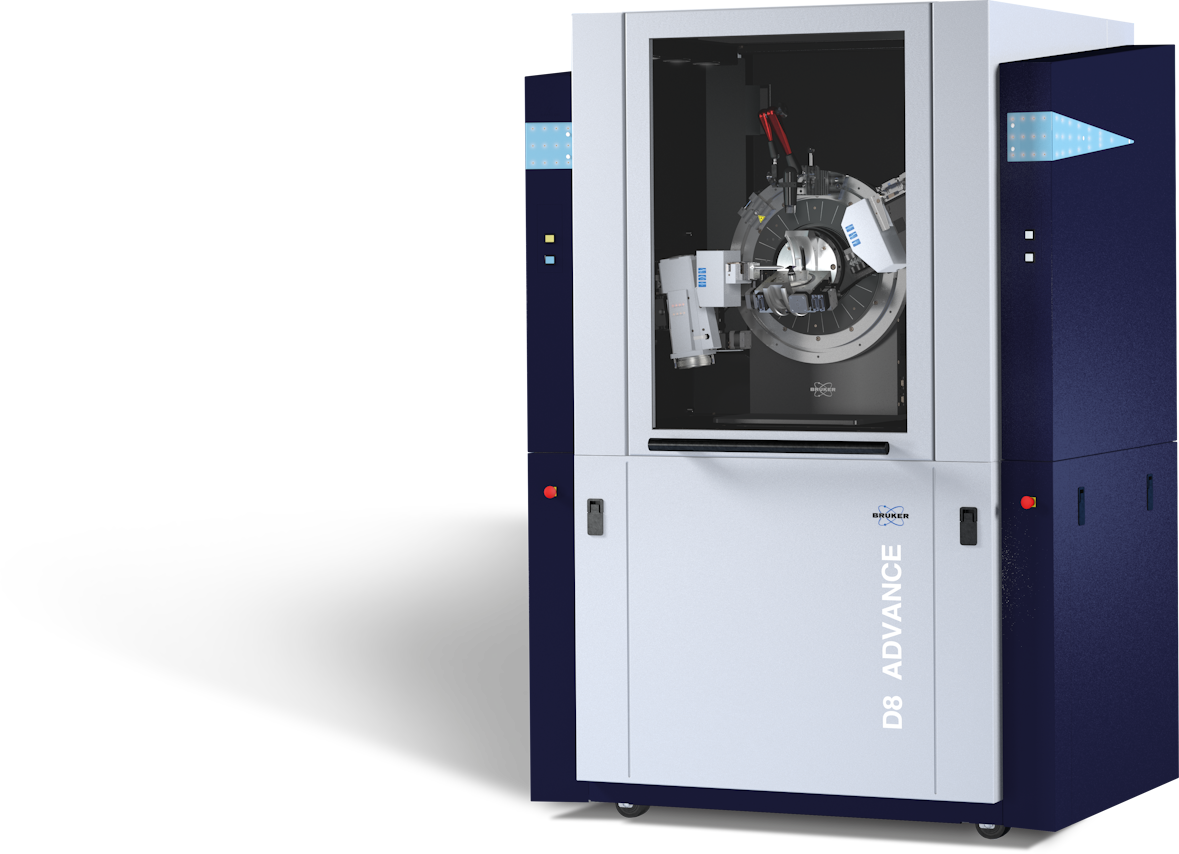

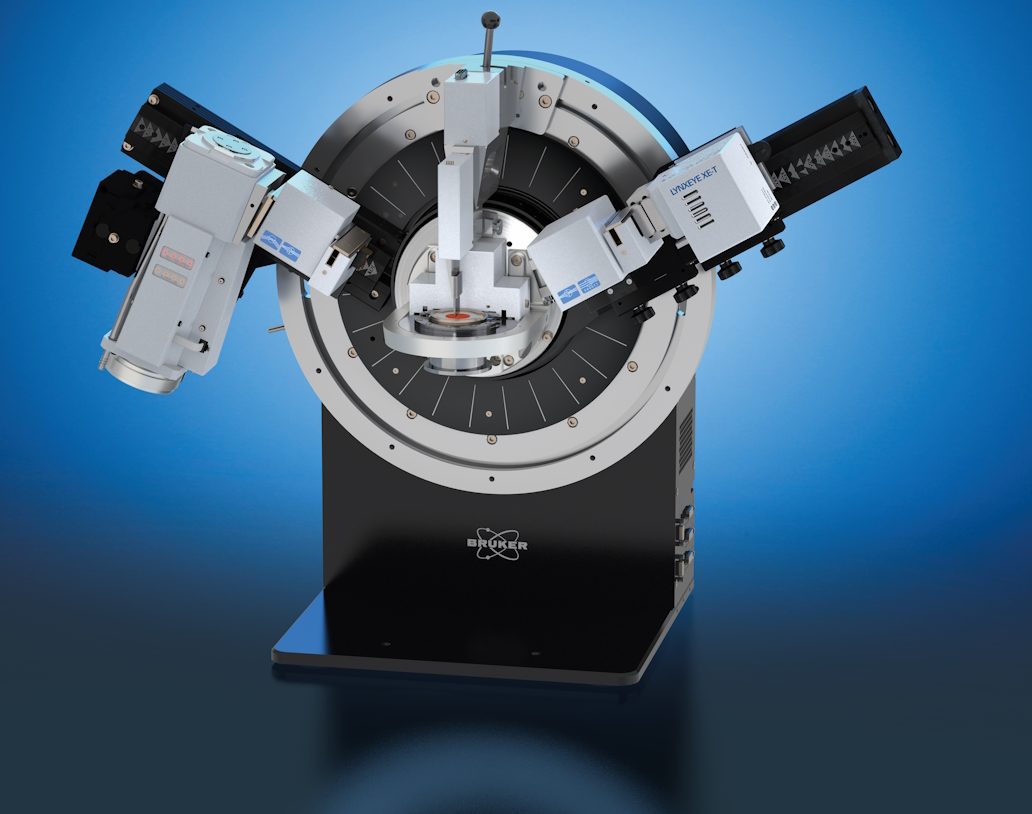

D8 ADVANCE ECO
D8 ADVANCE ECO: XRD, PDF 및 SAXS를 위한 단일 솔루션
D8 ADVANCE ECO – 환경 친화적인 XRD
D8 ADAVCE ECO는 D8 회절계 제품군 플랫폼의 시작을 나타내는 모든 기능을 갖춘 D8 ADVANCE 제품군입니다. X-ray 분석을 조달하고 유지하기 위한 리소스가 점점 더 제한됨에 따라 정확도, 정밀도 및 속도에 대한 요구 사항은 그 어느 때보다 강하게 요구됩니다.
D8 ADVANCE ECO는 이상적인 솔루션을 나타냅니다: 환경 친화적이며, 사용 편의성, 뛰어난 분석 성능이 가장 눈에 띄는 기능입니다. 다양한 간소화된 계측기 구성으로 D8 ADVANCE ECO는 모든 예산 수준에 완벽한 회절계를 제공합니다.
D8 ADVANCE 제품군의 다른 모든 구성원과 마찬가지로 D8 ADVANCE ECO는 모든 X선 분말 회절 및 산란 응용 프로그램을 특징으로 합니다.
- 전통적인 X선 분말 회절(XRD)
- Pair Distribution Fuction(PDF) 분석
- 소각, 광각 X 선 산란 (SAXS, WAXS)
상온 및 비-상온 조건에서,
D8 DVACE ECO는 D8 ADVANCE(D8 ADVANCE)와 완벽하게 호환되므로 미래를 위한 모든 가능성을 제공합니다. 이 계측기는 언제든지 새 애플리케이션을 위해 쉽게 업그레이드할 수 있으므로 향후 가져올 수 있는 X선 회절 및 산란 응용 프로그램을 수용할 수 있습니다.
마켓 갤러리
에너지
주요 기능
ECOlogical
D8 ADVANCE ECO는 에너지 소비가 매우 낮으며 외부 수냉이 필요하지 않으며 실험실 인프라에 관한 특별한 요구 사항이 없습니다. 필요한 것은 간단한 벽면 소켓입니다. 따라서, 장치의 설치 및 위치는 매우 쉬우며, 유연합니다:
Plug’n분석. D8 ADVANCE ECO의 최소 소유비용은 플로어 스탠딩 XRD 기기의 가장 최소한의 친환경적 설치공간. 이 모든 것은 분석 성능을 놓지지 않고, 달성됩니다.
플러그 앤 분석:
- 외부 물 냉각 필요 없음: 잠재적으로 연간 최대 1.700m3 수돗물을 절약할 수 있습니다.
- 전기 에너지 소비약 50% 감소
- 단상 전원만 필요
ECOperformance
이 분야에서 가장 친환경적인 X선 회절분석기이기 때문에 D8 ADVANCE ECO는 응용 프로그램, 데이터 품질, 유연성 및 업그레이드 가능성 면에서 성능에 영향을 받지 않습니다.
D8 ADVANCE ECO는 모든 X선 분말 회절 및 산란 애플리케이션을 위한 완전 기능을 갖춘 D8 ADVANCE 제품군입니다. D8 ADVANCE와 완벽하게 호환되는 이 장비는 미래를 위한 모든 가능성을 제공합니다. D8 ADVANCE ECO는 언제든지 새로운 애플리케이션을 위해 쉽게 업그레이드할 수 있으므로 향후 실험실에 가져올 수 있는 X선 회절 및 산란 응용 프로그램을 수용할 수 있습니다.
- 상 식별
- 정량적 상 분석
- 미세 구조 분석
- 구조 결정 및 개선

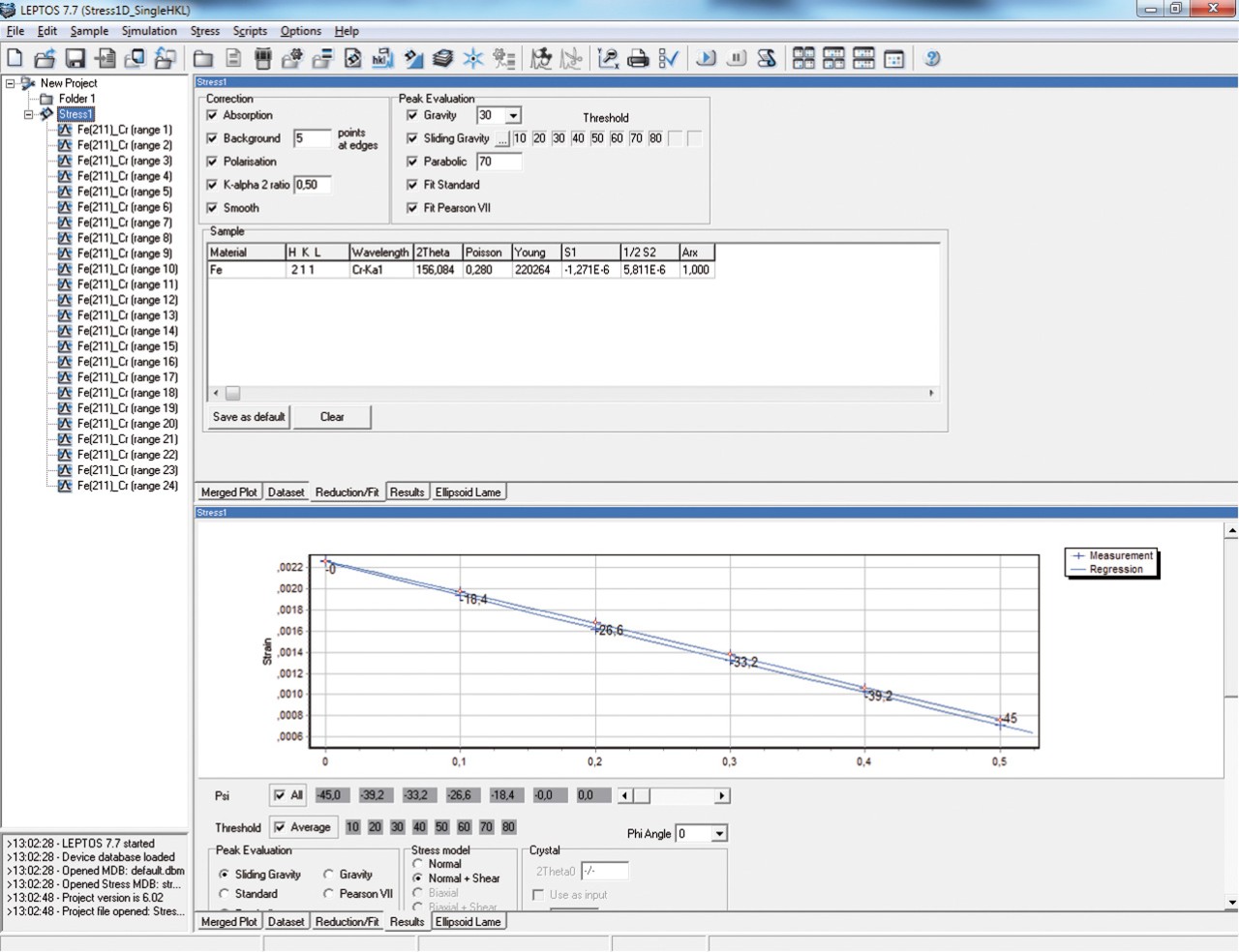

- 잔류 스트레스
- 텍스처
- 스침각 회절 (GID)
- X선 반사측정(XRR)
- 소각 X선 산란(SAXS)
- Pair Distribution Function(PDF) 분석
ECOnomical
D8 ADVANCE ECO 라인은 모든 예산 수준에 대한 계측기 구성을 사용하여 하이 엔드 성능을 갖추고 있습니다. 물 및 전력과 같은 자원의 필요성 감소로 인해 운영 비용이 크게 절감됩니다. 뛰어난 계측기 품질로 신뢰성이 보장되며 탁월한 부품 보증으로 뒷받침됩니다.
- 외부 물 비용 필요없음
- 효율적인 1kW 발전기로 인한 전력 비용 크게 절감되고 외부 냉각기에 대한 전력이 공급되지 않습니다.
- X선 튜브 수명 대폭 연장
- X선 튜브 보증: D8 ADVANCE ECO에 사용할 수 있는 모든 고휘도 X-ray 소스와 함께 3년 보증이 제공됩니다.
- Goniometer 보증: 고니오미터의 견고하고 유지 보수가 없는 설계는 기계적 강도, 긴 수명, 따라서 우수한 데이터 품질을 제공합니다. 여기에는 10년 보증이 포함됩니다.
- 계측기 얼라인먼트 보증
- 검출기 보증
기능 갤러리

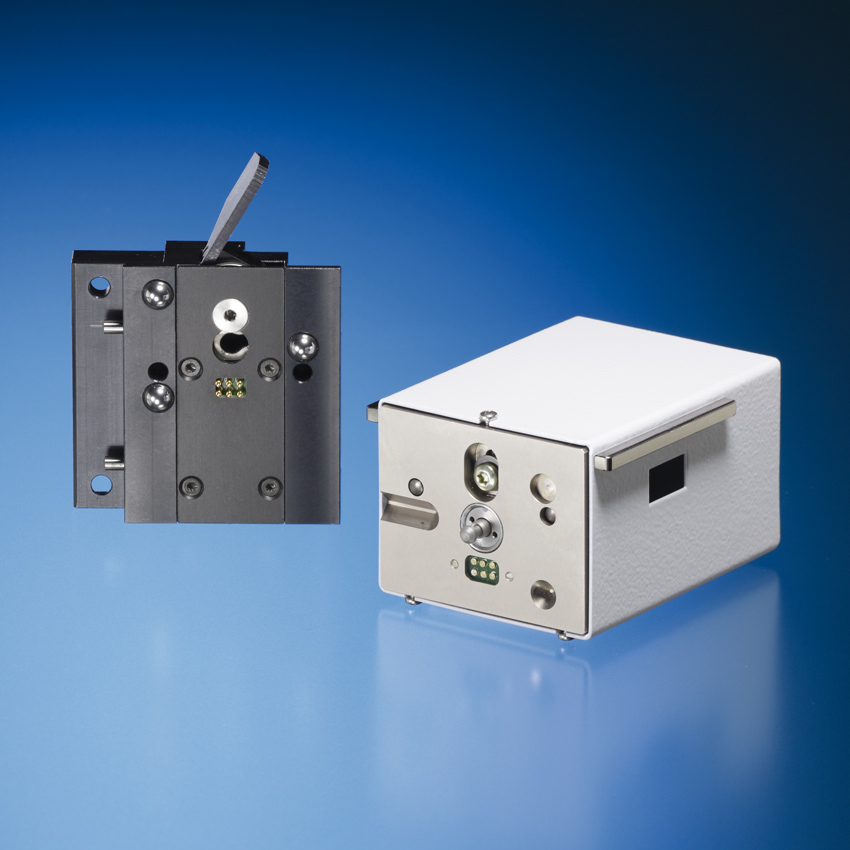

DAVINCI.DESIGN
LYNXEYE XE-T
TRIO와 TWIN 옵틱
EIGER2 R 검출기
회절분석기 - 모든 응용 프로그램

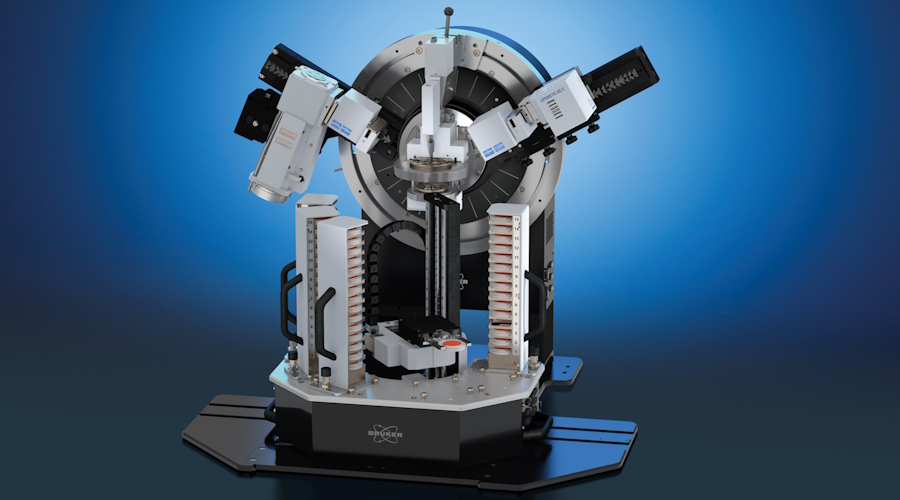

분말 회절
X선 분말 회절(XRPD) 기술은 재료 특성화를 위한 가장 중요한 도구 중, 하나입니다. 분말 패턴에 내장된 대부분의 정보는 제시된 상의 원자적 배열로 부터 직접 파생된다. D8 ADVANCE ECO와 DIFFRAC.SUITE 소프트웨어는 일반적인 XRPD 방법의 간단한 실행을 지원합니다.
- 결정 및 비정질 상 모두의 동정 및 시편 순도의 결정
- 다상 혼합물의 결정 및 비정질 상 모두의 정량적 분석
- 미세 구조 분석 (결정성 크기, 미세 변형, 장애 ...)
- 제조된 부품의 열 처리 또는 가공으로 인한 대량 잔류 응력

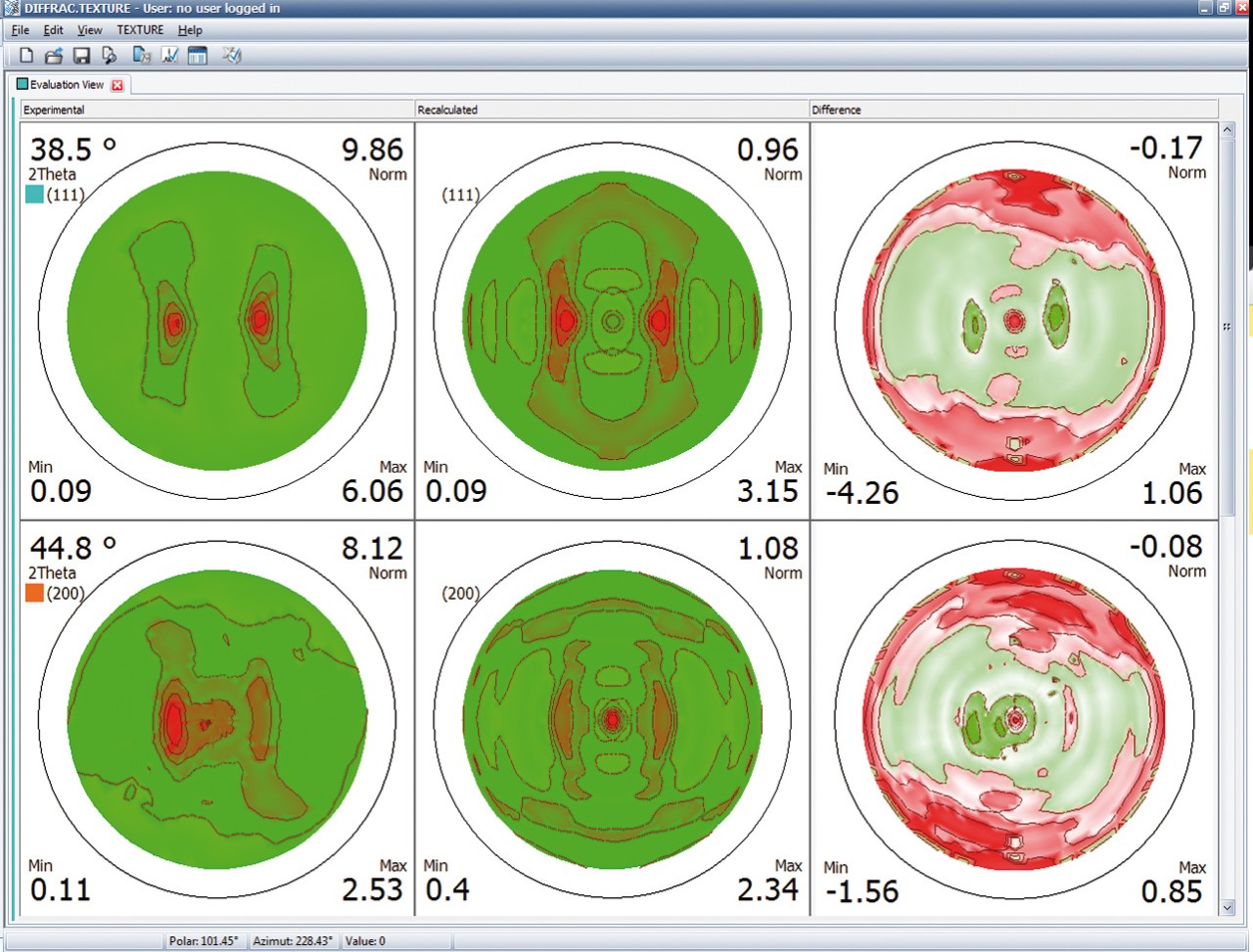

- 텍스처(기본 방향) 분석
- 인덱싱, ab-initio 구조 결정 및 결정 구조 정련

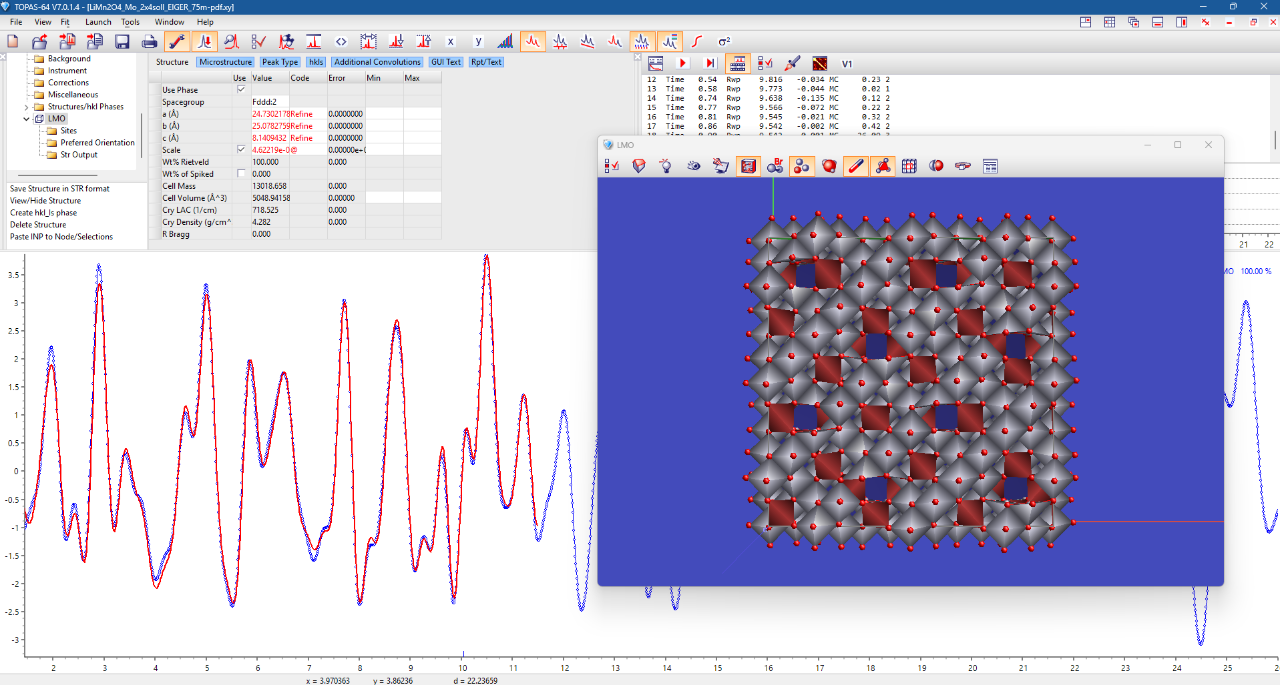

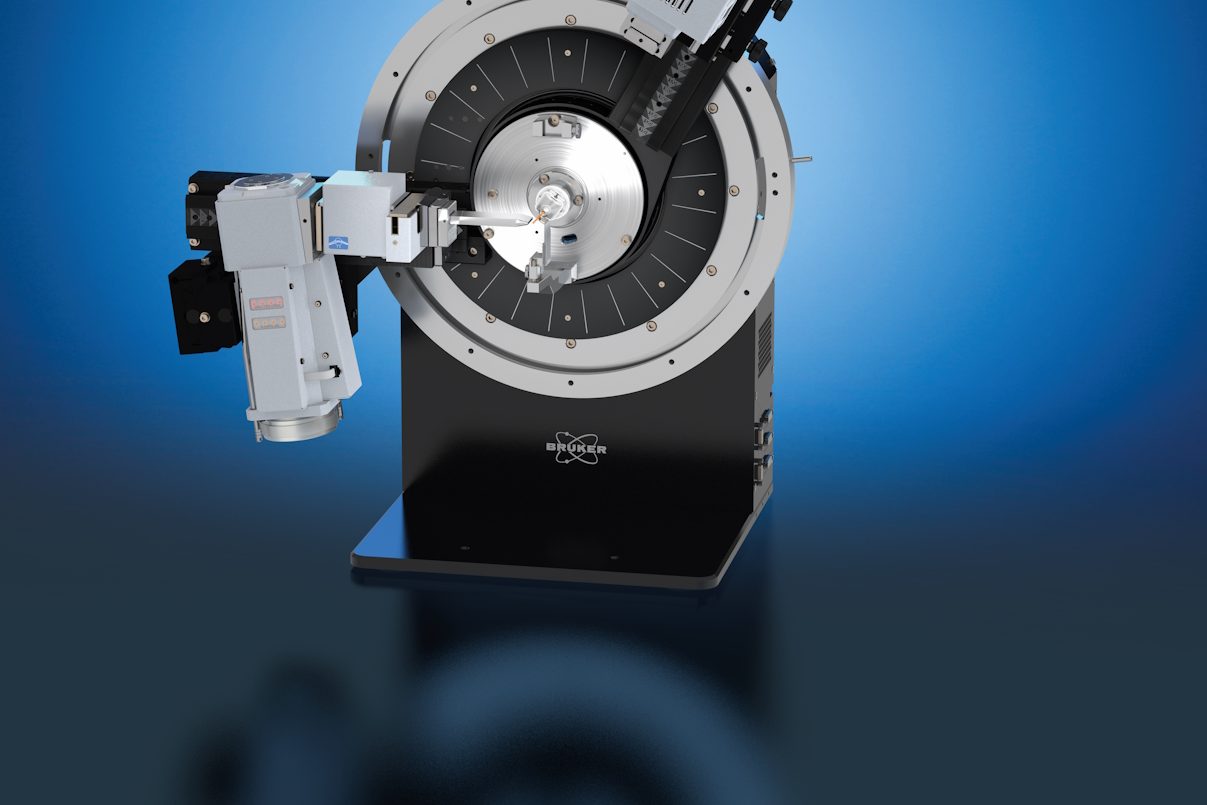

Pair Distribution Function 분석
Pair Distribution Function(PDF) 분석은 브래그(Bragg)를 기반으로 하는 무질서한 재료의 구조적 정보와 확산 산란("Total Scattering")을 제공하는 분석 기술입니다. 브래그 피크는 재료의 평균 결정 구조(즉, 장거리 질서)에 대한 정보를 제공하지만 diffuse scattering을 통해 로컬 구조(예: 단거리 질서)의 특성화를 허용합니다.
D8 ADVANCE ECO 및 TOPAS 소프트웨어는 분석 속도, 데이터 품질 및 비정질, 낮은 결정성, 나노 결정성 또는 나노 구조재료의 분석을 위한 결과 측면에서 이 분야에서 가장 우수한 PDF 분석 솔루션을 나타냅니다.
- 상 식별
- 구조 결정 및 개선
- 나노 입자 크기 및 모양

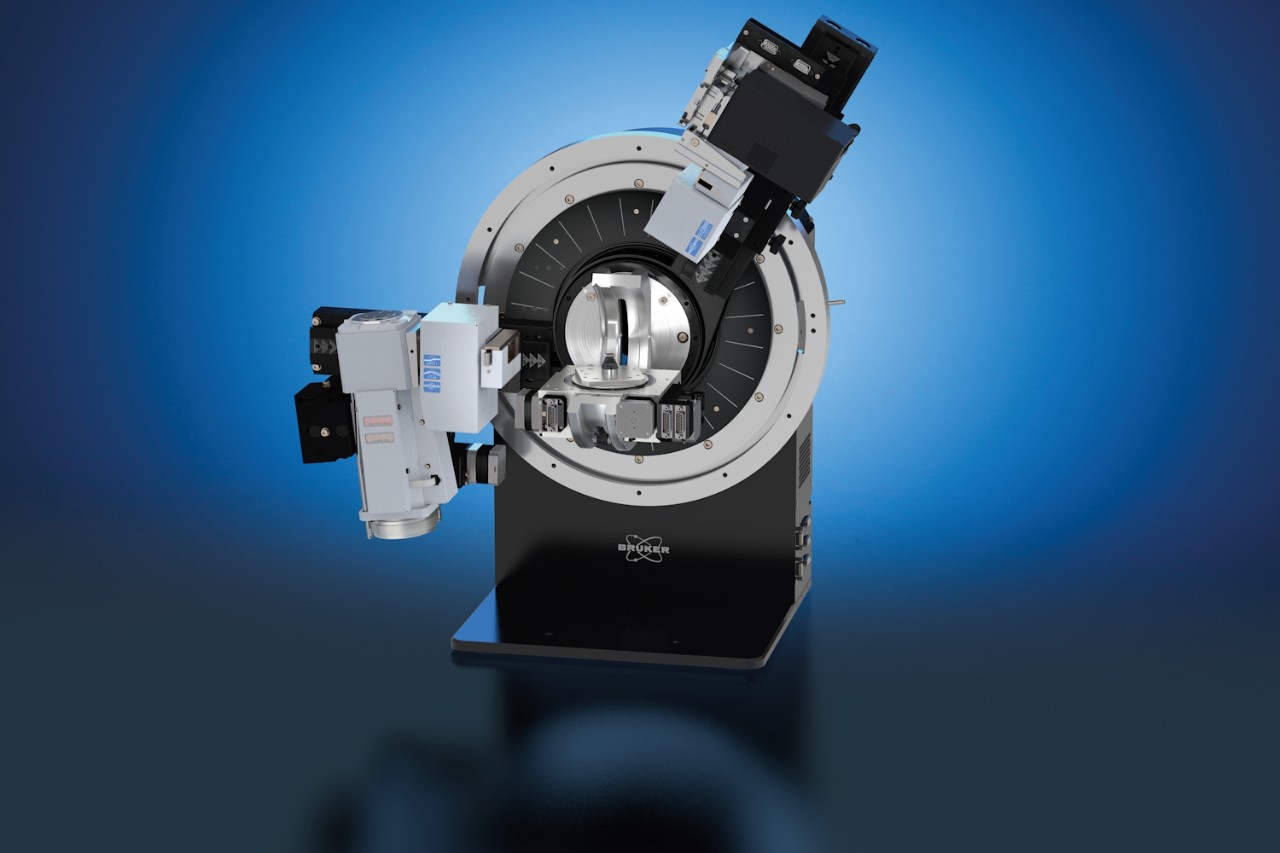

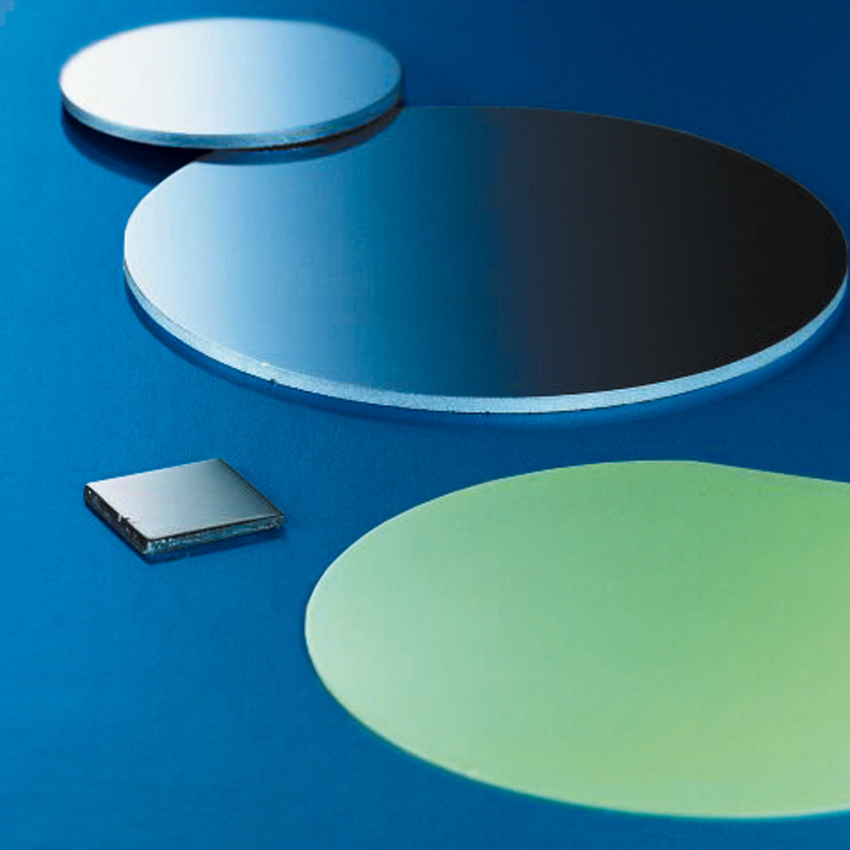

박막 및 코팅
박막과 코팅의 분석은 XRPD의 동일한 원리를 기반으로 하지만, 추가 빔 조건 및 각도 제어. 일반적인 예로는 상 식별, 결정 품질, 잔류 응력, 텍스처 분석, 두께 측정 및 조성 대 스트레인 해석에 국한되지 않습니다. 박막과 코팅의 분석은 비정질 및 다결정 코팅에서부터 상체 재배 필름에 이르기까지 nm에서 μm 두께에 이르는 박막 재료의 특성에 초점을 맞추고 있습니다. D8 ADVANCE ECO와 DIFFRAC.SUITE 소프트웨어는 다음을 포함하여 박막의 고품질 분석을 가능하게 합니다.
- 스침 각 회절
- X선 반사경
- 고분해능 X선 회절
- 역격자 공간 매핑
응용 프로그램 갤러리

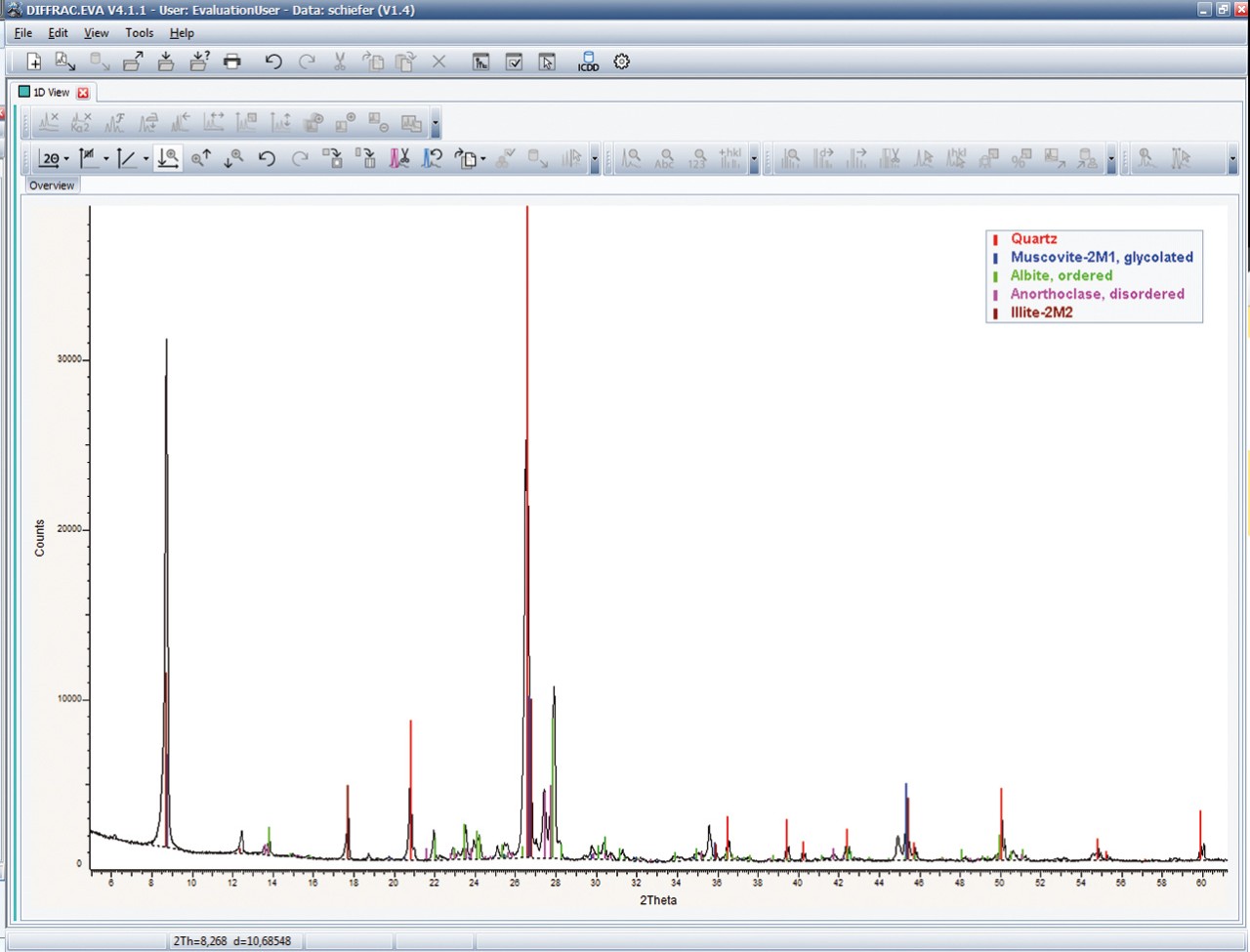

상 식별

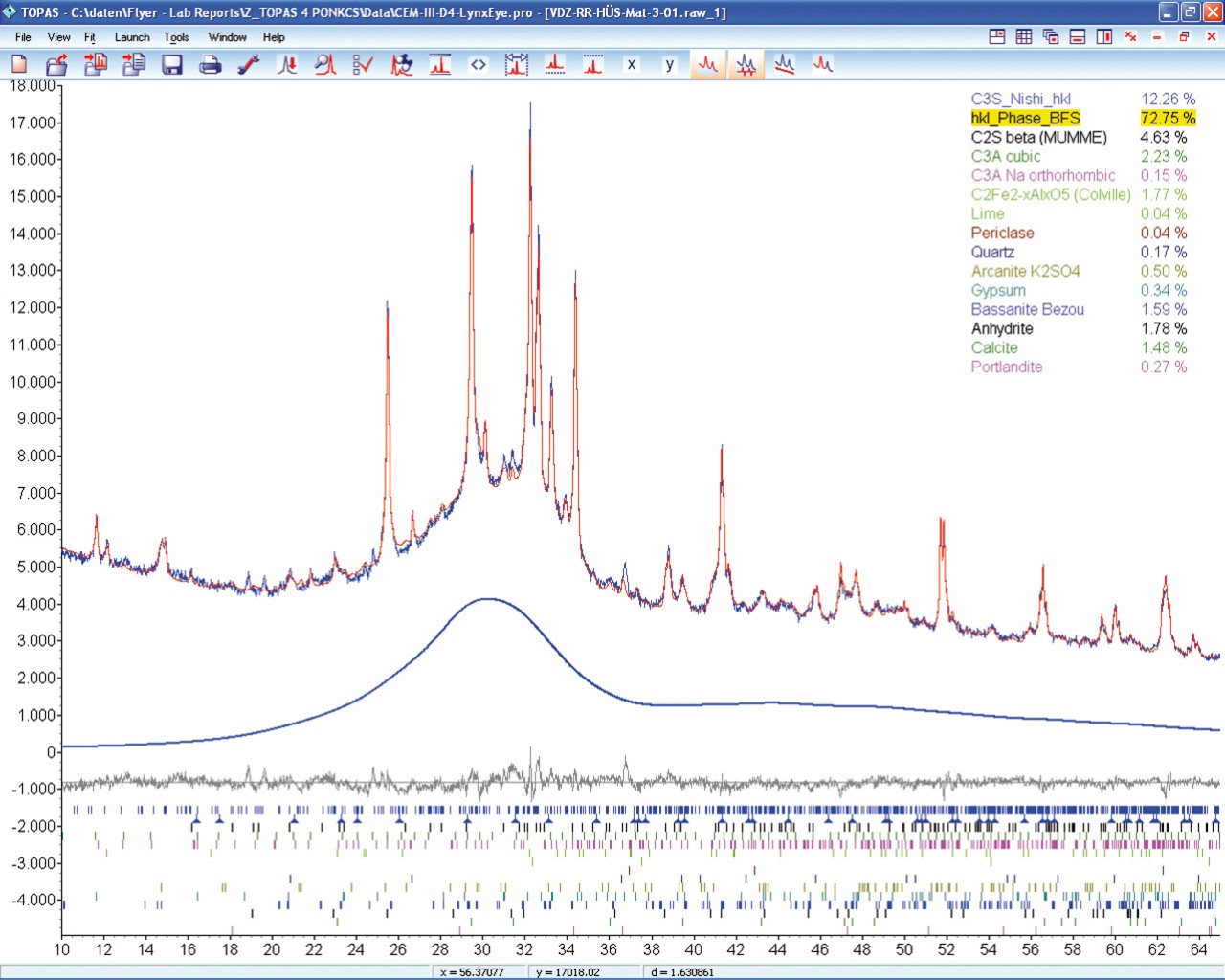

상 정량화

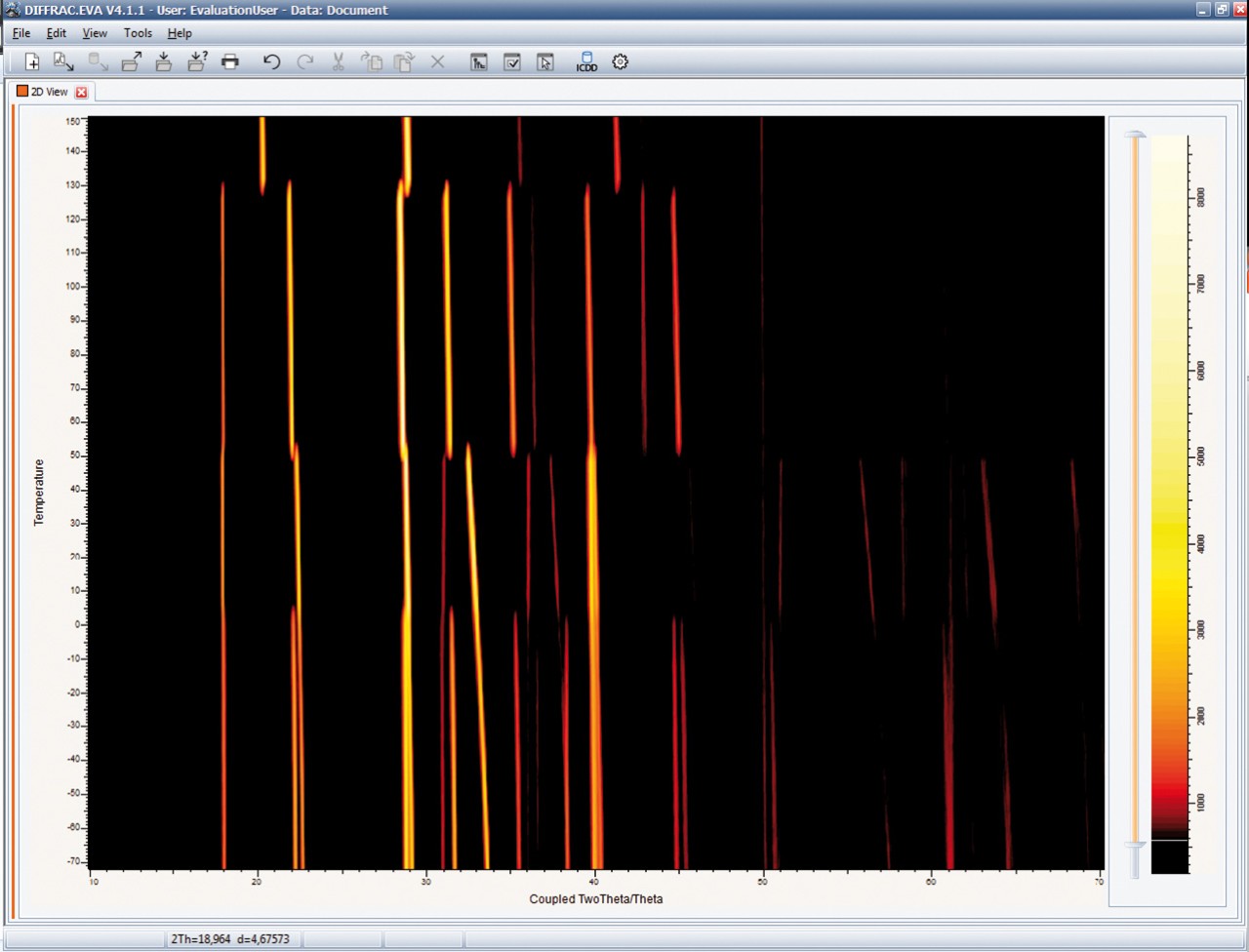

Non-Ambient XRD

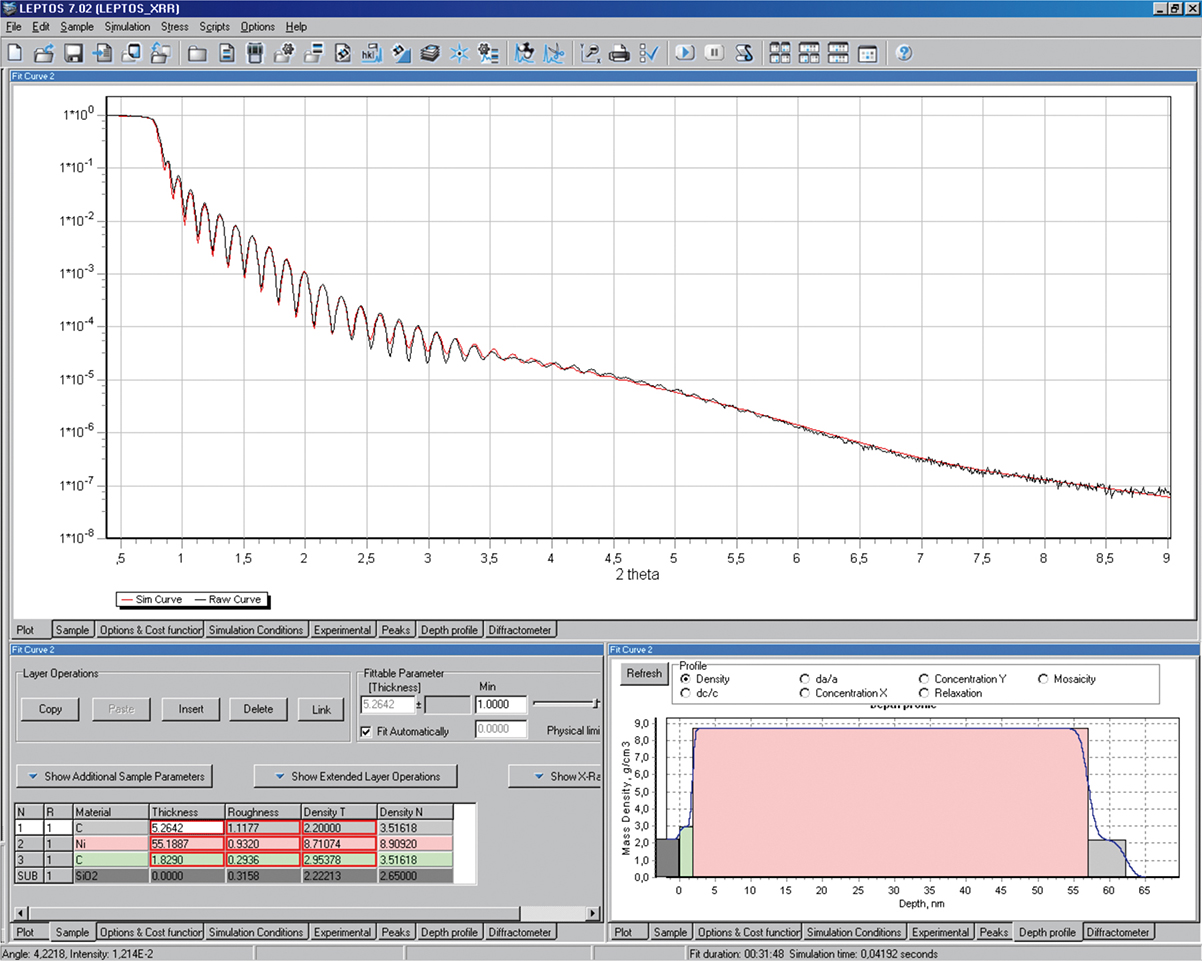

X선 반사측정 (XRR)
소각 X선 산란(SAXS)
D8 ADVANCE ECO 사양
기능 |
사양 |
혜택 |
ECO |
최소 소유 비용 플러그 앤 분석: 실험실 인프라에 관한 특별한 필요 없음 외부 물 냉각이 필요하지 않습니다. 1kW X선 소스 전원 |
간단한 콘센트만 필요합니다 (단상 전원). 따라서 장치의 설치 및 위치는 쉽고 유연합니다. 바닥형 XRD 기기 중 가장 작은 설치 공간 잠재적으로 연간 최대 1.700m³ 수돗물을 절약할 수 있습니다. 전기 에너지 소비약 50% 감소 |
TRIO와 TWIN 옵틱 |
소프트웨어 푸시 버튼 스위치 사이: 전동 발산 슬릿 (Bragg-Brentano) 고강도 Ka1,2 병렬 빔 고해상도 Ka1 병렬 빔 특허: US10429326, US665372, US7983389 |
수동 사용자 개입 없이 최대 6개의 서로 다른 빔 형상 간에 완전 자동 전동 전환 분말, 벌크 재료, 섬유, 시트 및 박막 (무정형, 다형성 및 상종)을 포함한 모든 샘플 유형에 완벽하게 적합합니다. |
동적 빔 최적화 |
동적 동기화: 전동 발산 슬릿 전동 산란 방지 화면 가변 액티브 검출기 창 2Theta 각도 범위: < 1 ~ gt;150 |
공기, 계측기 및 샘플로 야기되는 산란이 거의 없는 데이터 소량 결정 및 비정질 상에 대한 정량화를 가능하게 하는 검출의 하한을 크게 향상시켰습니다. 낮은 2Theta 각도에서 비교할 수없는 성능은 점토, 제약, 제올라이트, 다공성 프레임 워크 재료 등을 정확하게 조사 할 수 있습니다. |

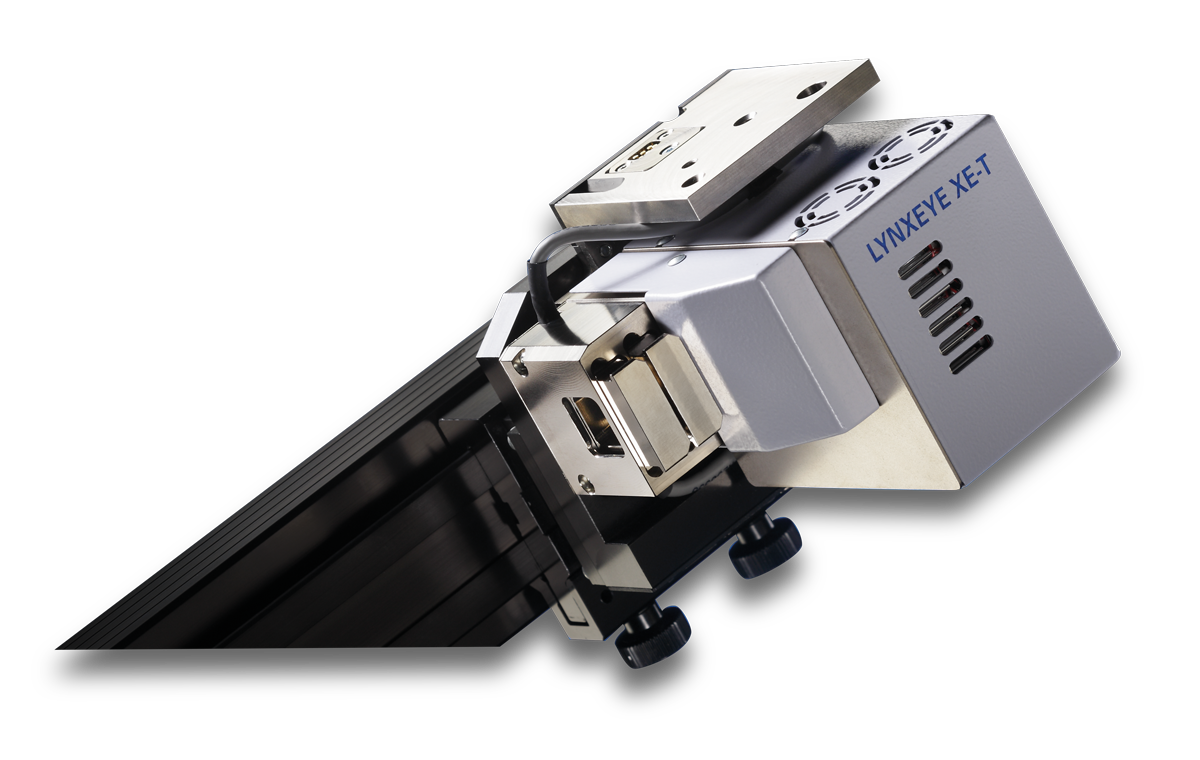

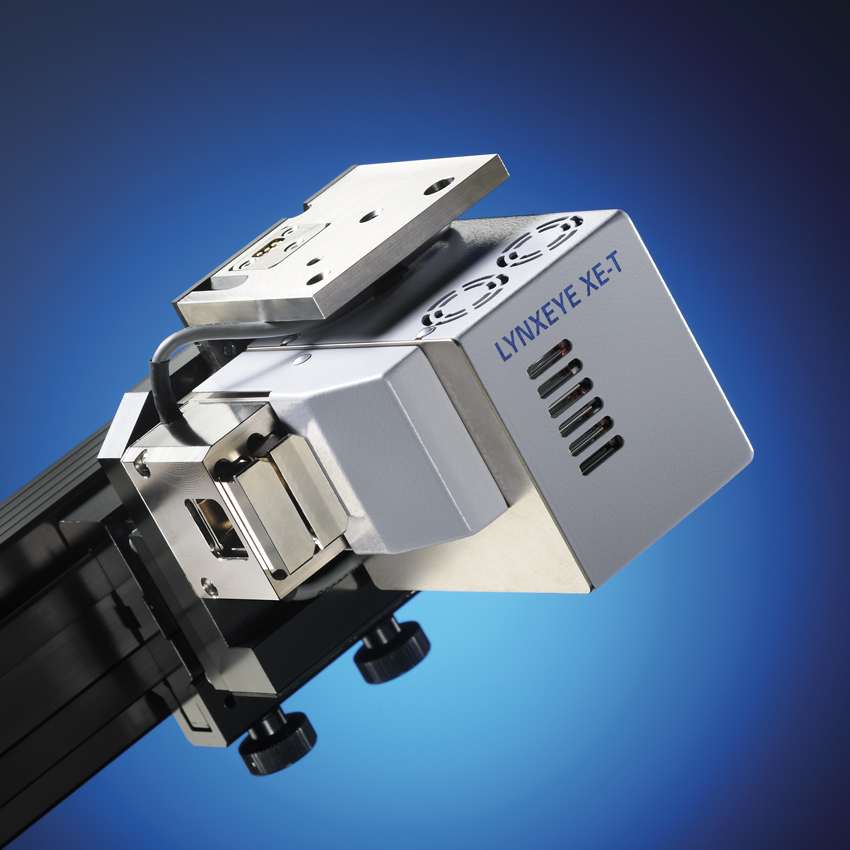

LYNXEYE XE-T |
에너지 분해능: < 380 eV @ 8 KeV 감지 모드: 0D,1D, 2D 파장: Cr, Co, Cu, Mo, Ag 특허: EP1647840, EP1510811, US20200033275 |
Kß 필터 및 보조 모노크로메이터 필요 없음 Cu 방사선으로 야기되는 Fe-형광향의 100% 여과 기존 검출기 시스템보다 최대 450배 빠릅니다. BRAGG2D: 서로 다른 기본 선 빔으로 2D 데이터 수집 차별화된 검출기 보증: 데이터 산출에 결함이 있는 채널 없음 |

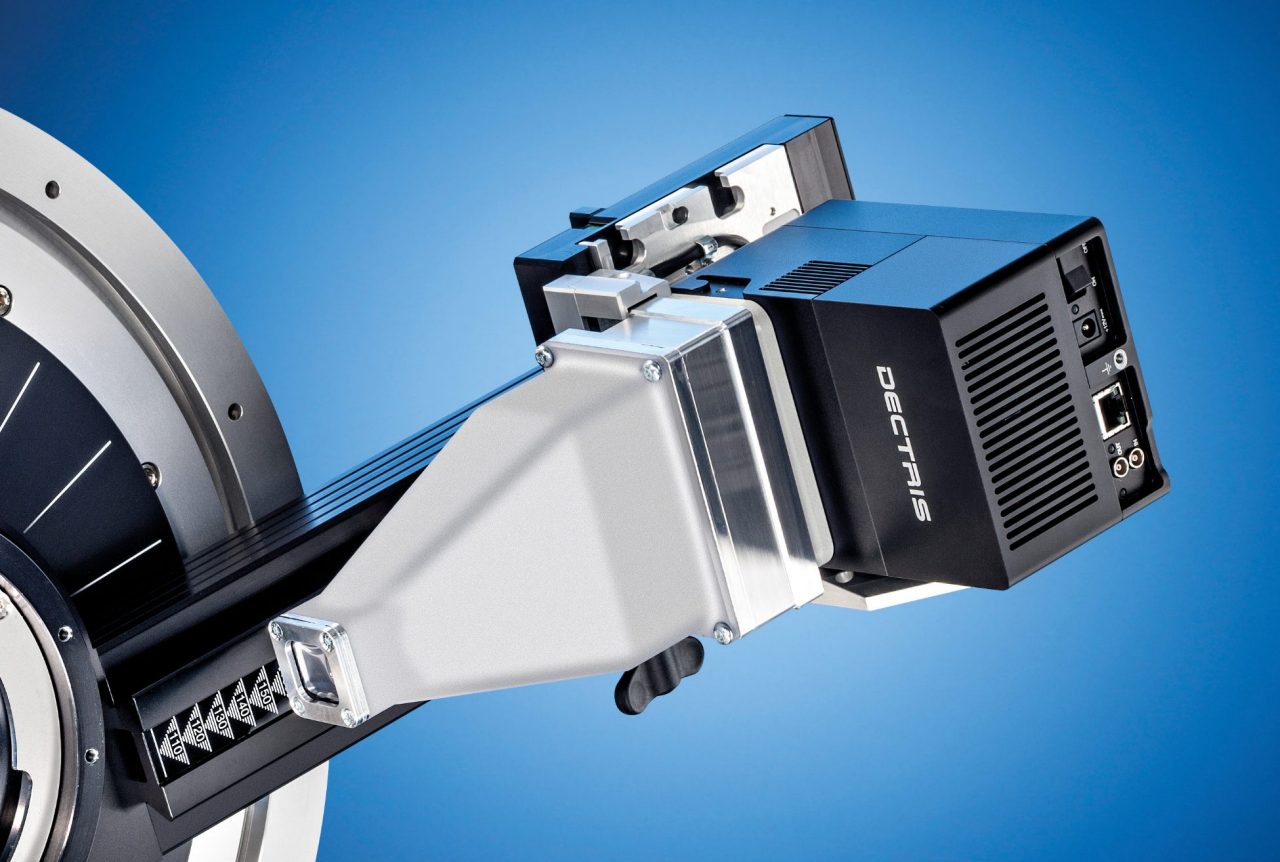

EIGER 2 R |
Dectris Ltd가 개발한 하이브리드 광자 카운팅 기술을 기반으로 한 최신 세대 멀티 모드(0D/1D/2D) 검출기. |
0D, 1D 및 2D 감지, 스텝스캔, 연속 및 향상된 스캐닝 모드의 원활한 통합 인체 공학적, 얼라인이 없는 검출기 회전을 최적화하기 위한 γ 또는 2Θ 각 커버리지 완전한 검출기 시야를 사용하는 별도의 도구가 필요없는 파노라마 회절 빔 옵틱각도 커버리지와 해상도의 균형을 맞추기 위해 지속적으로 가변 검출기 위치 지정 |
TWIST.TUBE |
선과 점 포커스 응용 프로그램 간의 간편하고 빠르며 정렬없는 스위치 |
전기 케이블이나 물 호스의 분리 또는 튜브의 장착 해제 DAVINCI.DESIGN: 초점 방향의 완전 자동 감지 및 구성 |
샘플 체인저 |
FLIPSTICK: 9가지 샘플 오토체인저: 90개의 샘플 |
반사 및 전송 형상에서의 작동 |
D8 고니오미터 |
독립 스테퍼 모터와 옵틱 인코더가 있는 2원 고니오미터 |
브루커의 차별화된 얼라인먼트 보증으로 탁월한 정확성과 정밀도 장 수명 윤활유를 사용하여 자유 구동 메커니즘/기어를 절대적으로 유지 |
Non-Ambient |
온도: ~85K에서 ~1800K까지 압력 : 10-⁴ mbar, 최대 1 bar 습도: 5% ~ 95% RH |
상온 및 비-상온 조건에 따른 조사 DIFFRAC.DAVINCI와 쉽게 스테이지를 교환할 수 있습니다. |

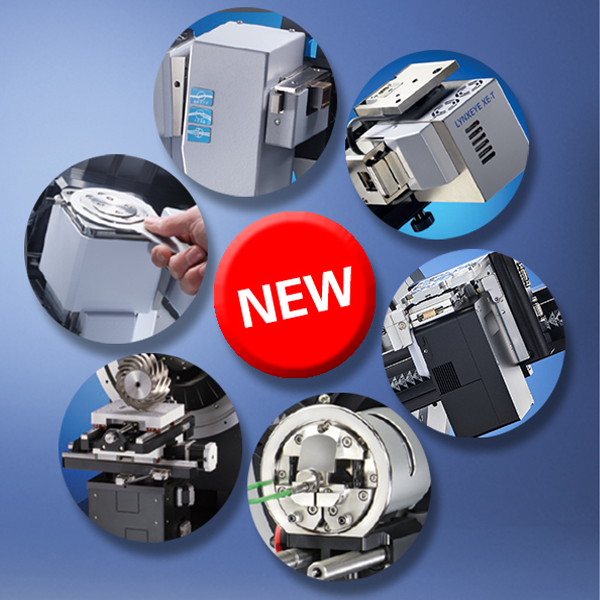

XRD 구성품
Bruker XRD 솔루션은 분석 요구 사항을 충족하도록 구성된 고성능 구성품들로 구성됩니다. 모듈식 설계는 최고의 회절분석기를 구성하는 핵심입니다.
모든 구성품은 Bruker AXS가 개발 및 제조하거나, 제3의 공급업체와 긴밀히 협력하여 개발된 Bruker의 핵심 기술입니다.
Bruker XRD 구성품들은 이미 설치되어 있는 X선 시스템의 성능을 개선하기 위한 업그레이드에 사용할 수 있습니다.
DIFFRAC.SUITE을 사용한 PLAN.MEASURE.ANALYZE
DIFFRAC.SUITE™는 손쉬운 X선 분말 회절 데이터 수집 및 평가를 위한 광범위한 소프트웨어 모듈을 제공합니다. Microsoft의 .NET 기술을 기반으로 하는 DIFFRAC.SUITE는 최신 소프트웨어 기술의 모든 장점을 제공하여 안정성, 최대 사용 용이성 및 네트워킹을 제공합니다.
완전히 사용자 정의 가능한 사용자 인터페이스는 플러그인 프레임워크가 특징이며 공통된 모양, 느낌 및 작동을 제공합니다. 모든 측정 및 평가 소프트웨어 모듈은 개별 애플리케이션으로 작동하거나 DIFFRAC.SUITE의 플러그인 프레임워크에 함께 통합될 수 있습니다. 무제한 네트워킹을 통해 고객 네트워크 내에서 원하는 수의 D2 PHASER, D8 ADVANCE, D8 DISCOVER 및 D8 ENDEAVOR 분석기기에 접근하고 제어할 수 있습니다.
측정 소프트웨어:
WIZARD – 분석법 계획
COMMANDER – 분석법 실행 및 직접 측정
TOOLS – 서비스 인터페이스
분말 회절 소프트웨어:
DQUANT – 정량적 상 분석
EVA – 상 식별 및 정량적 상 분석
TOPAS – 프로필 분석, 정량 분석, 구조 분석
재료 연구 소프트웨어:
SAXS – 소각 X선 산란 소프트웨어
XRR – 포괄적인 X선 반사계 분석
TEXTURE – 모든 텍스쳐 분석의 손쉬운 사용
LEPTOS – 박막 분석/잔류 응력 검사
