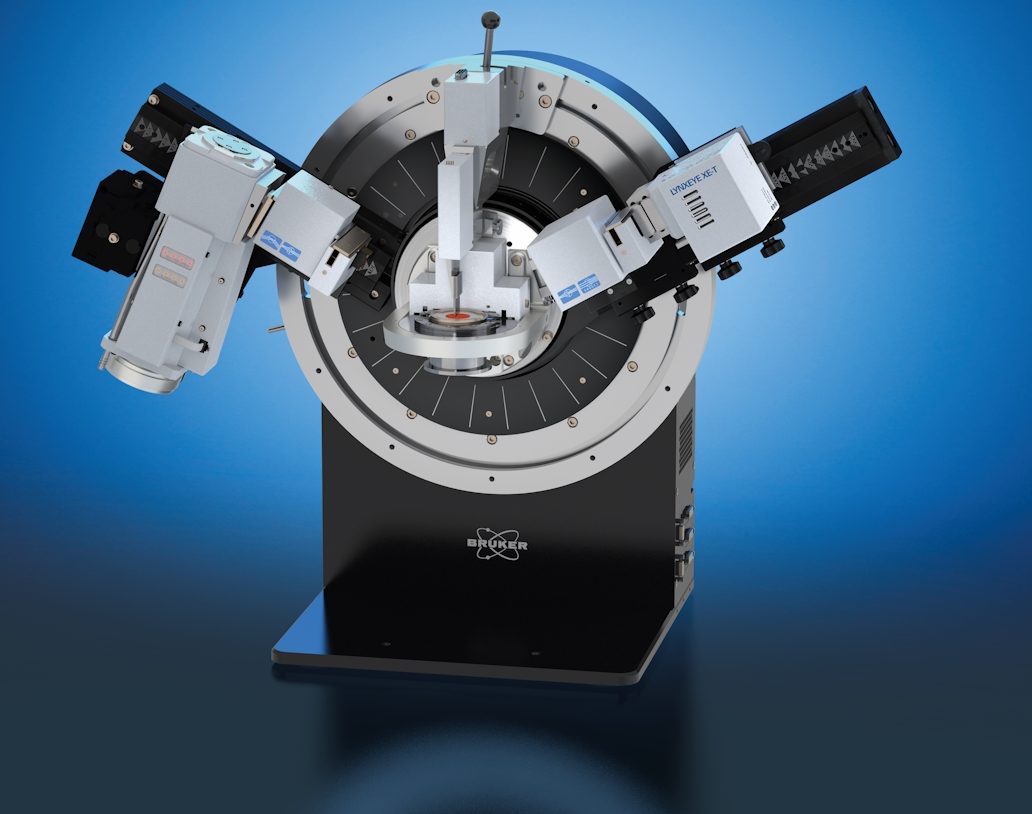

D8 ADVANCE ECO
Le D8 ADVANCE ECO : une solution unique pour la DRX, le PDF et le SAXS
D8 ADVANCE ECO – la DRX avec une empreinte écologique minimale
Le D8 ADVANCE ECO est une variante complète du D8 ADVANCE et représente le point d’entrée de la gamme des diffractomètres D8. Comme les ressources pour se procurer et entretenir l’analyse des rayons X deviennent de plus en plus limitées, les exigences en matière de précision, d´exactitude et de vitesse sont plus exigeantes que jamais.
Le D8 ADVANCE ECO représente la solution idéale : son empreinte écologique minimale, sa facilité d’utilisation et ses performances analytiques exceptionnelles sont les caractéristiques les plus importantes. Diverses configurations d’instruments simplifiées font du D8 ADVANCE ECO le diffractomètre parfait pour n’importe quel budget.
Comme tous les autres membres de la famille D8 ADVANCE, le D8 ADVANCE ECO propose toutes les applications de diffraction et de diffusion des rayons X, y compris
- diffraction traditionnelle des rayons X de poudre (DRX)
- Analyse de la fonction de distribution de paires (PDF)
- Diffusion à rayons X aux petits et grands angles (SAXS, WAXS)
dans des conditions ambiantes et non ambiantes.

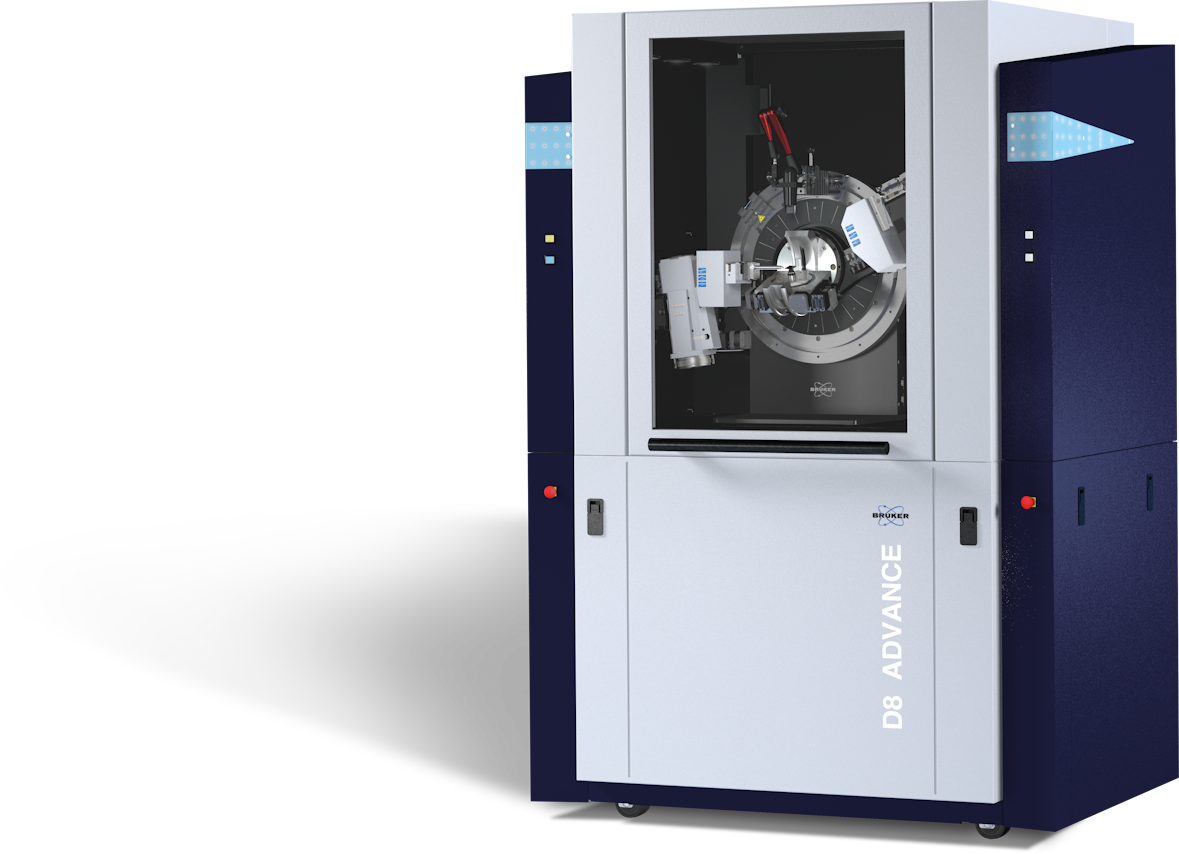

Le D8 ADVANCE ECO est entièrement compatible avec le D8 ADVANCE et offre donc toute la flexibilité pour l’avenir. L’instrument peut être facilement mis à niveau pour de nouvelles applications à tout moment, vous permettant d’accueillir toutes les applications de diffraction et de diffusion des rayons X que l’avenir peut apporter.
Galerie des marchés

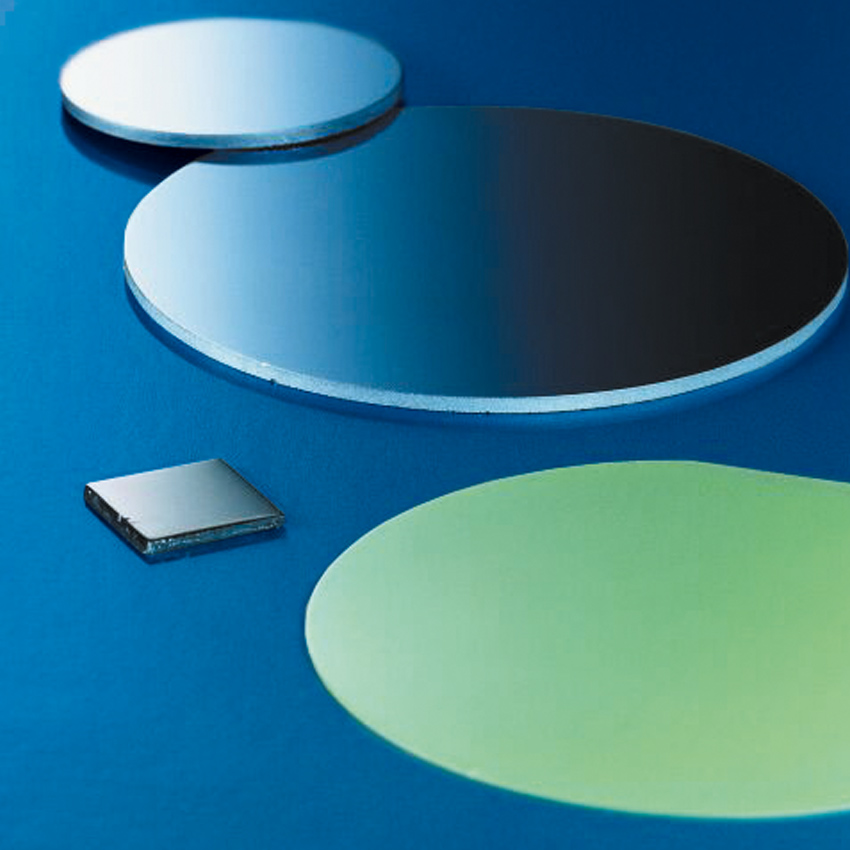

Métrologie des films minces
Produits pharmaceutiques
Énergie
Caractéristiques clés
ÉCOlogique
Doté d’une source de rayons X haute brillance à foyer linéaire de 1kW le D8 ADVANCE ECO a une consommation d’énergie très faible, ne nécessite pas de refroidissement externe par eau et n’a pas d’exigences particulières concernant l’infrastructure de laboratoire. Tout ce dont vous avez besoin est une simple prise murale domestique. Ainsi, l’installation et le positionnement de l’appareil sont faciles et flexibles : Plug’n Analyze. Le D8 ADVANCE ECO a un coût de fonctionnement minimum et la plus petite empreinte écologique de tous les instruments DRX posés au sol. Tout cela est réalisé sans sacrifier les performances analytiques.
Plug’n Analyze:
- Aucun refroidissement externe par eau n’est nécessaire : permet d’économiser jusqu’à 1 700 m3 d’eau du robinet par an
- Environ 50% de consommation d’énergie électrique en moins
- Seule une alimentation monophasée est requise
ÉCOperformance
Étant le diffractomètre à rayons X le plus ECOlogique sur le marché, le D8 ADVANCE ECO ne fait pas de compromis sur ses performances en termes de gamme d’applications, de qualité des données, de flexibilité et de mise à niveau.
Le D8 ADVANCE ECO est une variante complète du D8 ADVANCE pour toutes les applications de diffraction et de diffusion des rayons X des poudres. Entièrement compatible avec le D8 ADVANCE, il offre toute la flexibilité pour l’avenir. Le D8 ADVANCE ECO peut à tout moment être facilement mis à niveau pour accueillir toutes les applications de diffraction et de diffusion des rayons X que l’avenir peut apporter à votre laboratoire :
- Identification des phases
- Analyse quantitative des phases
- Analyse microstructurale
- Détermination et affinement de structure
- Contrainte résiduelle
- Texture
- Diffraction en incidence raasante (GID)
- Réflectométrie des rayons X (XRR)
- Diffusion des rayons X aux petits angles (SAXS)
- Analyse de la fonction de distribution de paires (PDF)
ÉCOnomique
La ligne D8 ADVANCE ECO propose des performances haut de gamme à l’aide de configurations instrumentales pour tous les budgets. Ses couts de fonctionnement sont considérablement réduits en raison de la baisse des besoins en ressources telles que l’eau et l’électricité. La fiabilité est assurée par une qualité d’instrument supérieure et soutenue par des garanties de composants inégalées.
- Coût nul pour l’eau extérieure
- Coût de l’alimentation réduit de manière significative en raison d’un générateur efficace de 1 kW et de l´absence de refroidisseur externe
- Durée de vie prolongée du tube à rayons X significativement prolongée
- Garantie du tube à rayons X : Toutes les sources de rayons X de haute brillance disponibles pour le D8 ADVANCE ECO sont offertes avec une garantie de 3 ans
- Garantie du goniomètre : La conception robuste et sans entretien du goniomètre offre une résistance mécanique maximale, une longue durée de vie et donc une qualité de données supérieure. Cela comprend une garantie exceptionnelle de 10 ans
- Garantie d’alignement des instruments
- Garantie détecteur
Galerie des fonctionnalités

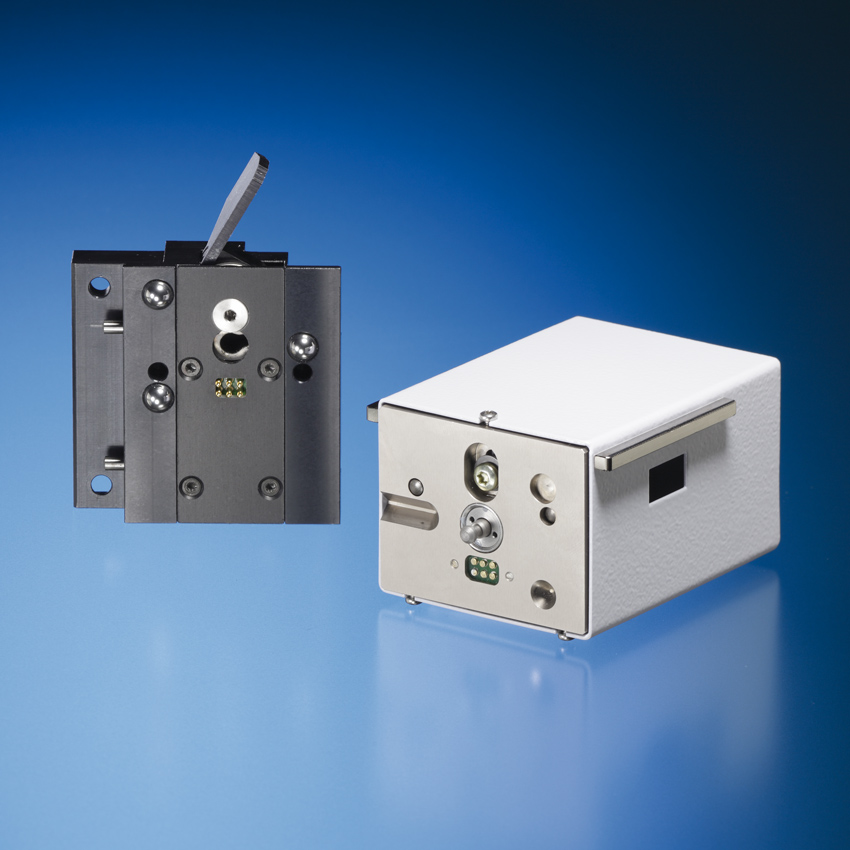

DAVINCI.DESIGN
Dynamic Beam OptimizationTM (DBO)
Famille de détecteurs EIGER2 R
Un diffractomètre - Toutes les applications
Diffraction des poudres
Les techniques de diffraction des rayons X (DRX) des poudres sont parmi les outils les plus importants pour la caractérisation des matériaux. Une grande partie des informations contenues dans un modèle de poudre est dérivée directement de l’arrangement atomique des phases présentes. Le D8 ADVANCE ECO et le progiciel DIFFRAC.SUITE permettent l´exécution aisée des taches classiques de la DRX:
- Identification des phases cristallines et amorphes et détermination de la pureté de l´échantillon
- Analyse quantitative des phases cristallines et amorphes dans les mélanges multiphasés
- Analyse microstructurale (taille de cristallite, micro-contrainte, désordre...)
- Contrainte résiduelle massifs résultant du traitement thermique ou de l’usinage dans les composants manufacturés
- Analyse de la texture (orientation préférentielle)
- Indexation, détermination ab-inition et affinment de la structure cristalline

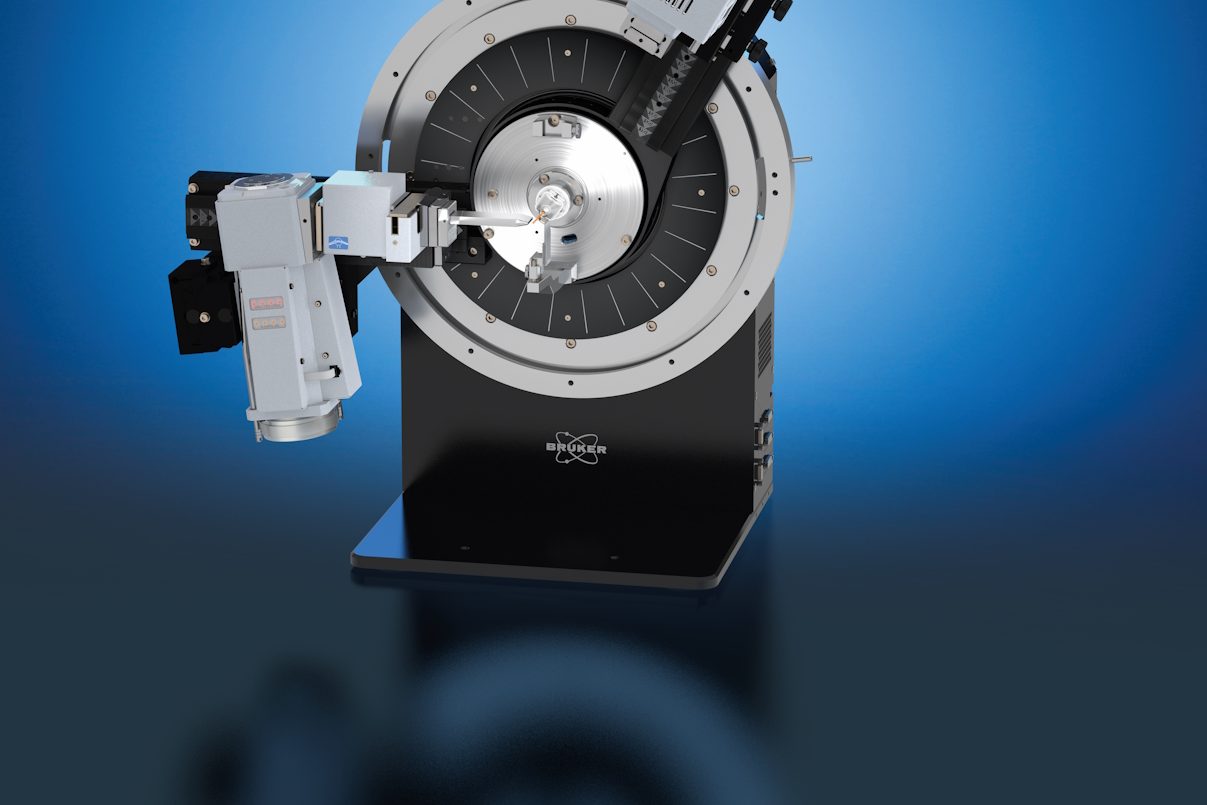

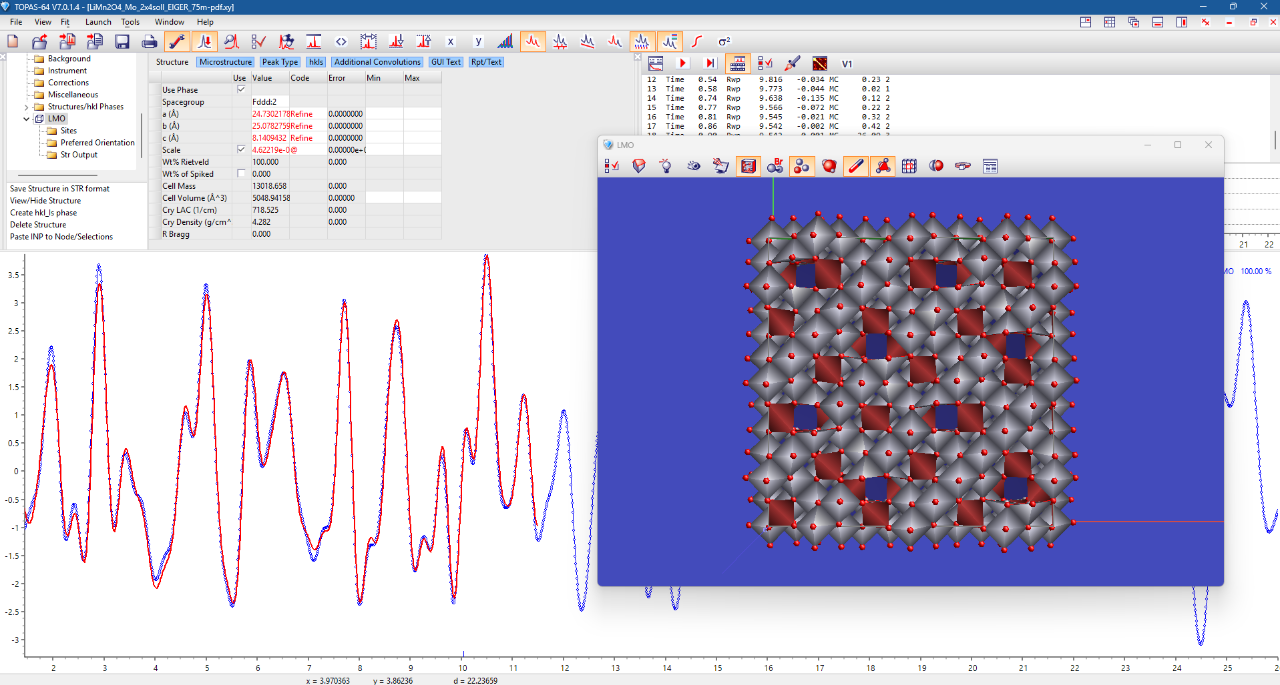

Analyse de la fonction de distribution de paires (PDF)
L’analyse de la fonction de distribution des paires (PDF) est une technique analytique qui fournit des informations structurales de matériaux désordonnés basés sur la diffraction ainsi que la diffusion diffuse (« diffusion totale »). Alors que les pics de Bragg fournissent des informations sur la structure cristalline moyenne d’un matériau (c.-à-d. ordre à longue distance), la diffusion diffuse permet la caractérisation de sa structure locale (c.-à-d. l’ordre).
Le D8 ADVANCE ECO et le logiciel DIFFRAC.TOPAS représentent les solutions d’analyse PDF les plus performantes sur le marché en termes de vitesse d’analyse, de qualité des données et de résultats pour l’analyse de matériaux amorphes, mal cristallisés, nanocristallins ou nanostructurés :
- Identification des phases
- Détermination et affinement de la structure
- Taille et forme des nanoparticules

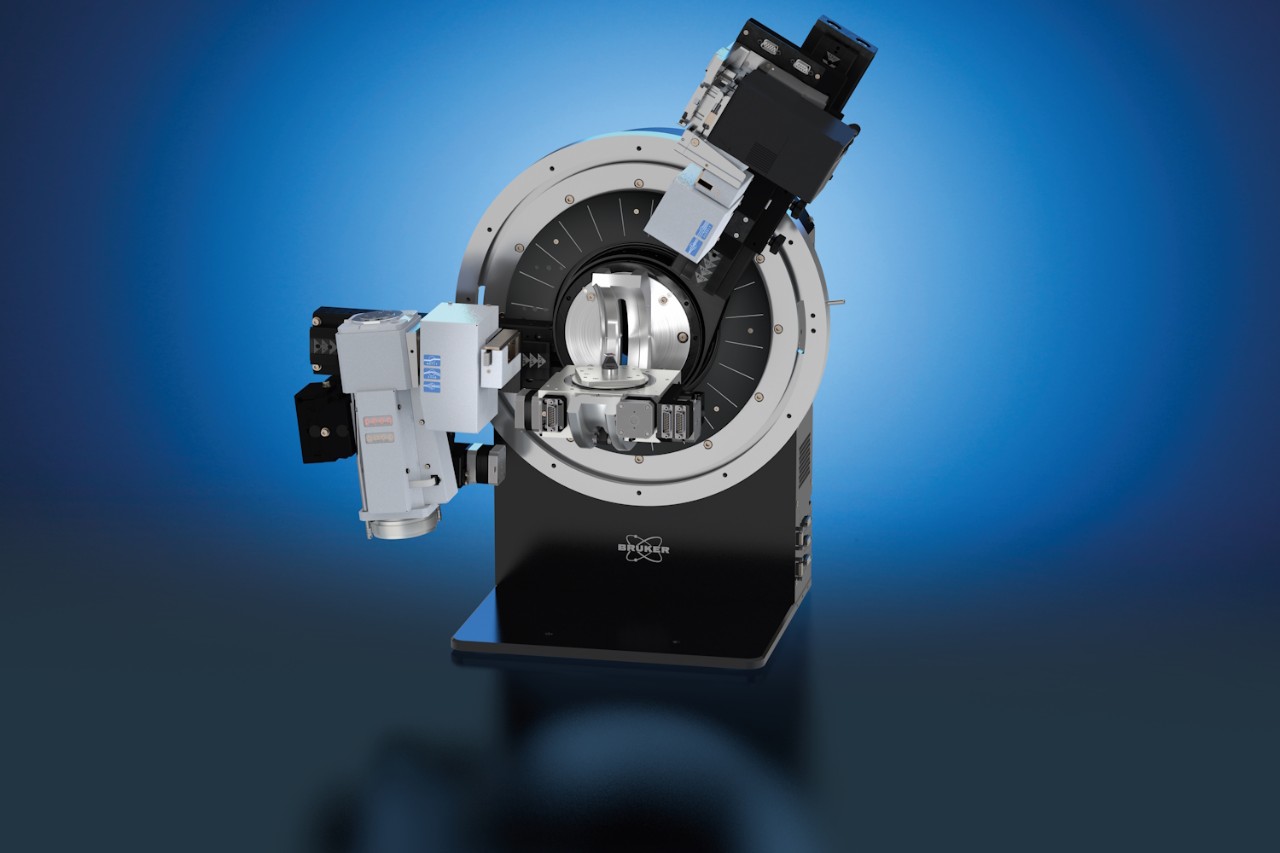

Films et couches minces
L’analyse des couches minces et des revêtements est basée sur les mêmes principes de DRX, mais avec un conditionnement du faisceau supplémentaire et un contrôle angulaire. Les exemples typiques incluent, sans s’y limiter, l’identification des phases, la qualité cristalline, la contrainte résiduelle, l’analyse de texture, la détermination de l’épaisseur et de la composition par rapport à l’analyse des contraintes. L’analyse des couches minces et des revêtements se concentre sur les propriétés des matériaux en couches d’épaisseur du nm au μm, allant des revêtements amorphes et poly cristallins aux films épitaxies. Le D8 ADVANCE ECO et le progiciel DIFFRAC.SUITE permettent des analyses de haute qualité des films minces, notamment :
- La diffraction en incidence rasante (GID)
- La réflectométrie des rayons X (XRR)
- La diffraction des rayons X haute résolution (HRXRD)
- La cartographie du réseau réciproque (RSM)
Galerie d’applications

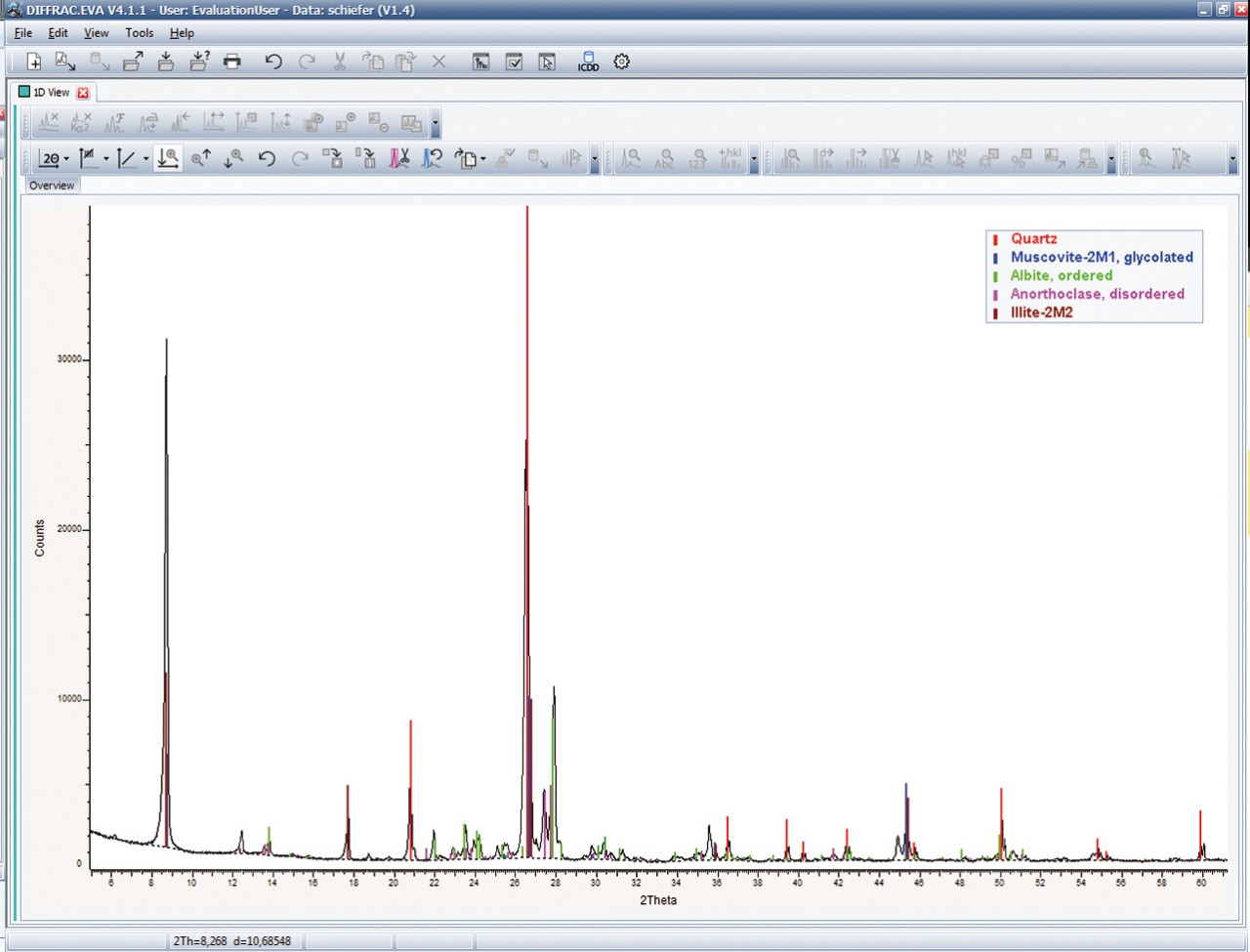

Identification des phases

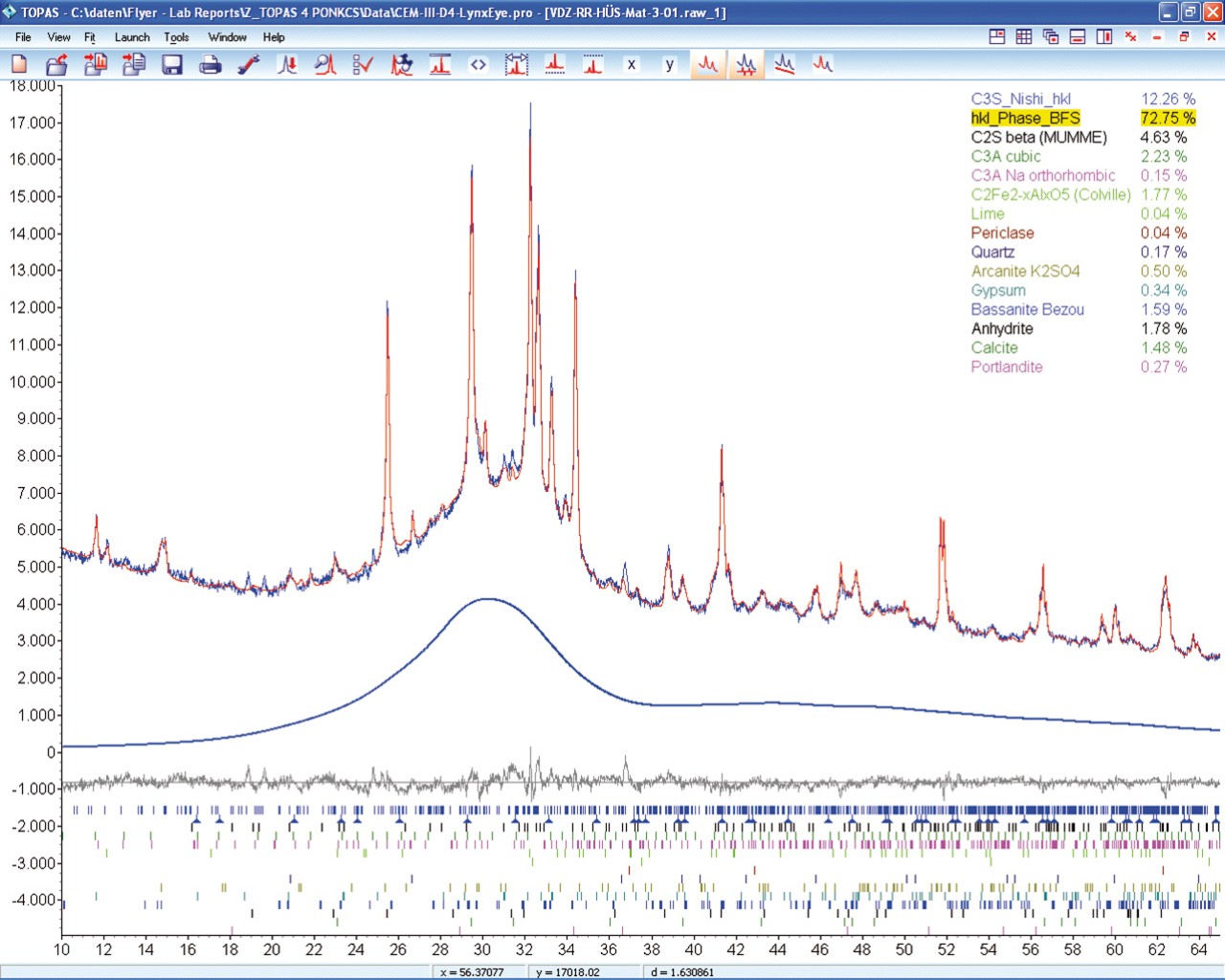

Quantification des phases

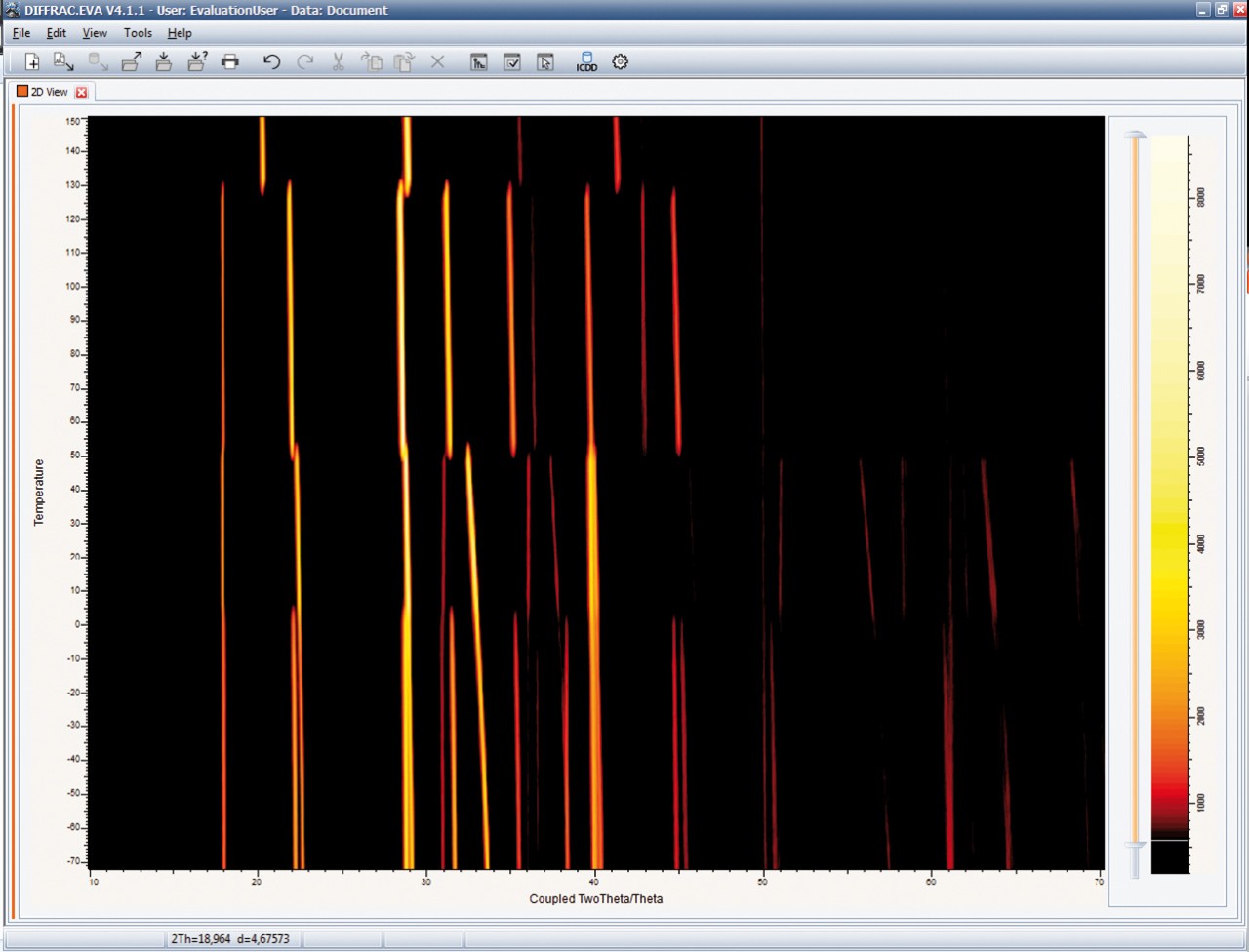

DRX non-ambiant

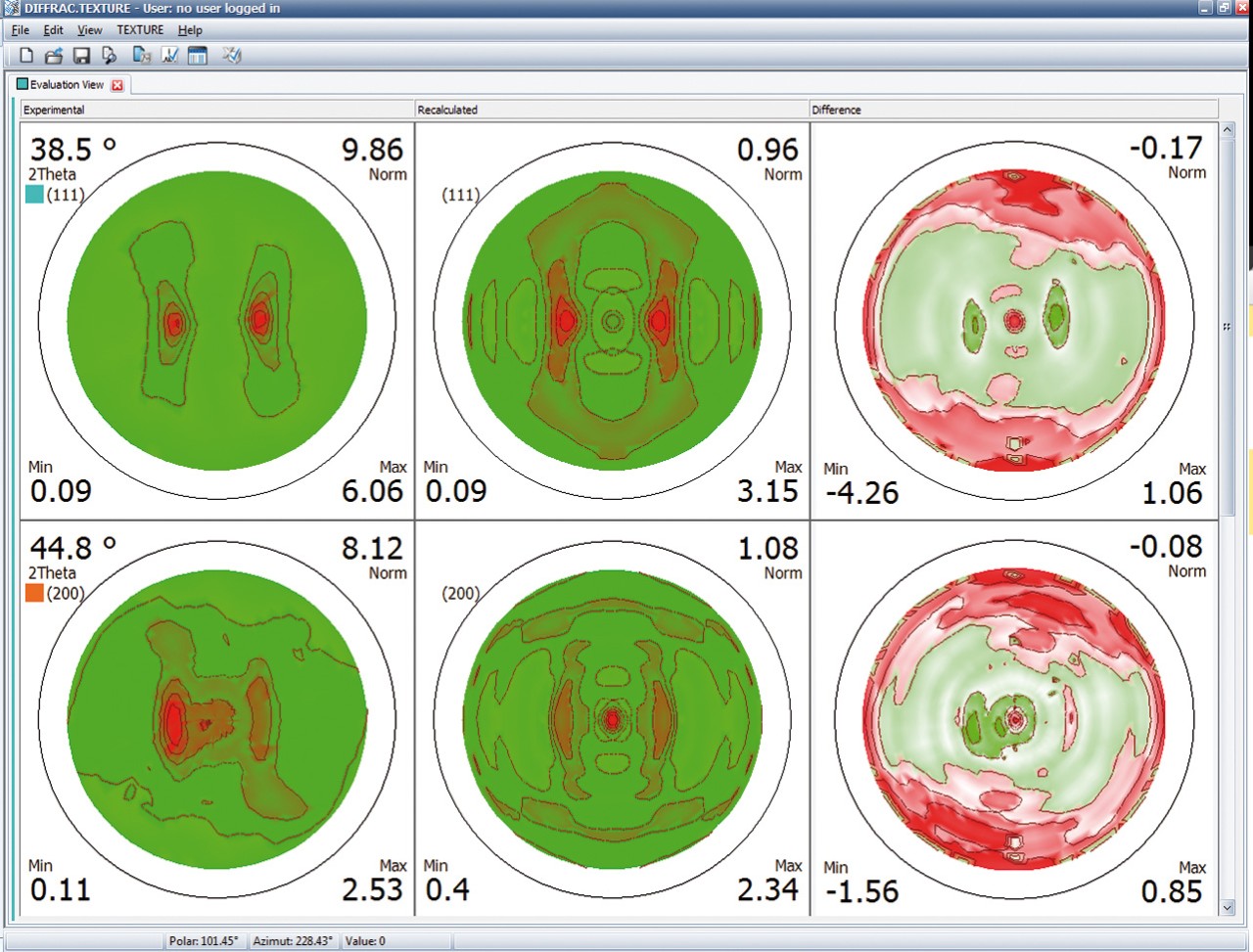

Analyse de la texture

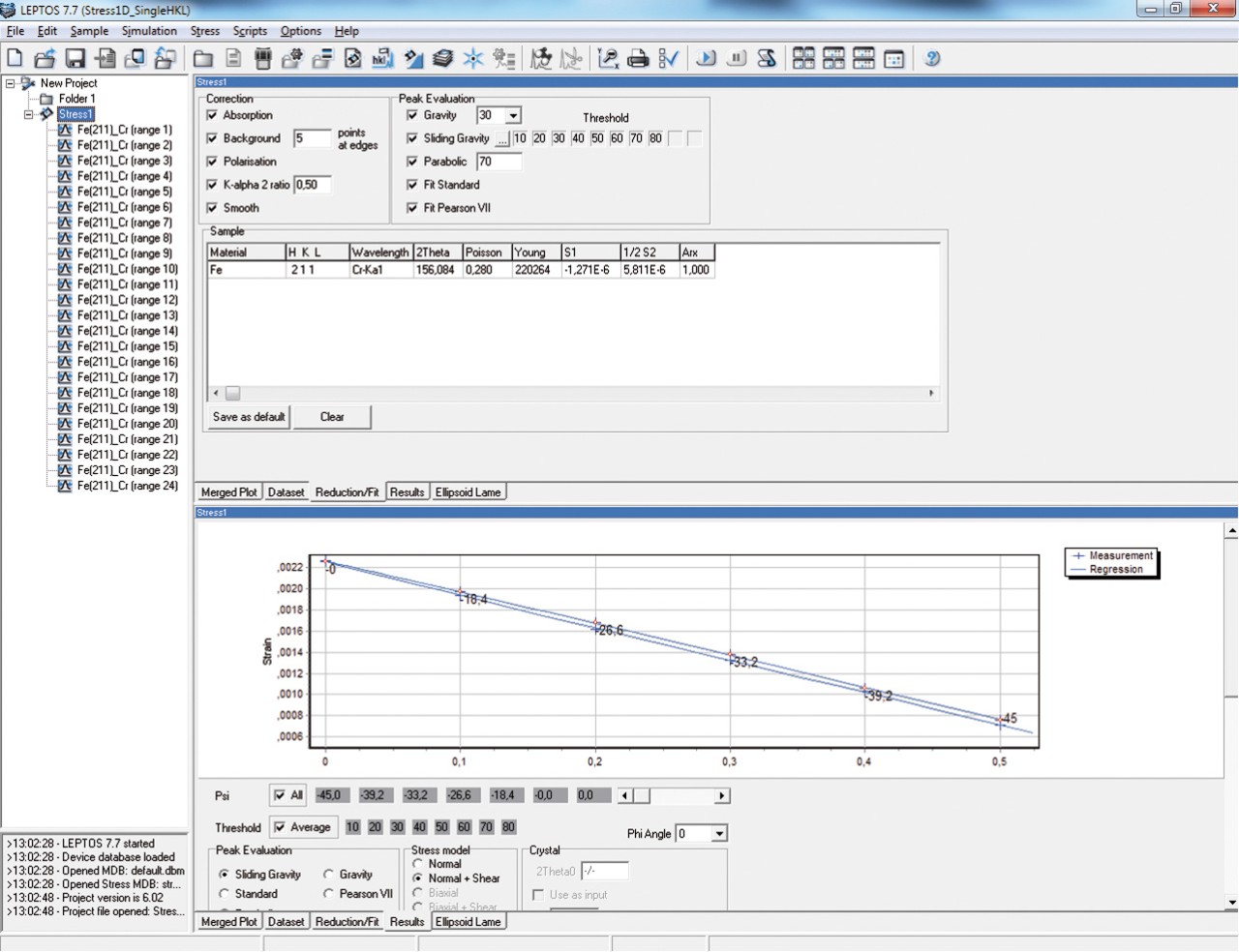

Analyse de la contrainte résiduelle

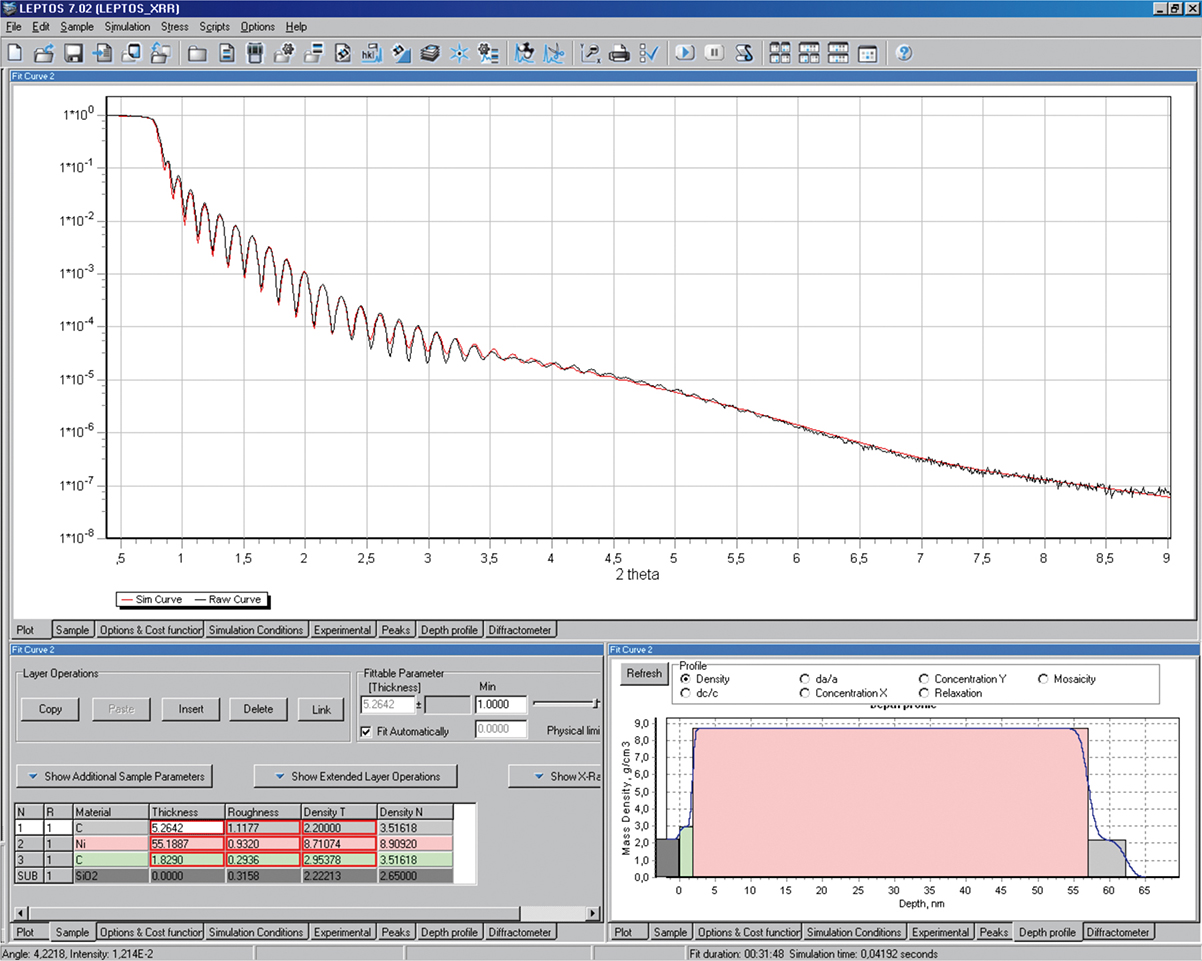

Réflectométrie des rayons X (XRR)
Diffusion des rayons X aux petits angles (SAXS)
Spécifications du D8 ADVANCE ECO
Propriété |
Spécification |
Avantage |
ECO |
Coût de fonctionnement minimum Plug’n Analyze: Pas de besoins spéciaux concernant l’infrastructure de laboratoire Aucun refroidissement externe par eau n’est requis Puissance de la source de rayons X de 1 kW |
Seule une simple prise murale domestique est requise (monophasé). Ainsi, l’installation et le positionnement de l’appareil sont faciles et flexibles La plus petite empreinte écologique des instruments DRX posés au sol Permet d’économiser jusqu’à 1 700 m³ d’eau du robinet par an Environ 50% de consommation électrique en moins |
OPTIQUE TRIO et TWIN |
Sélection en 1 clic dans le logiciel entre : Fente de divergence motorisée (Bragg-Brentano) Faisceau parallèle Ka1,2 haute intensité Faisceau parallèle Ka1 haute résolution Brevets: US10429326, US6665372, US7983389 |
Commutation entièrement automatique et motorisée entre jusqu’à 6 géométries de faisceau différents sans aucune intervention manuelle de l’utilisateur Parfaitement adapté à tous les types d’échantillons, y compris les poudres, les massifs, les fibres, les rêvetements et les couches minces (amorphes, polycristallines et épitaxiées) |
Dynamic Beam Optimization |
Synchronisation dynamique de : Fentes de divergence motorisées Couteau anti-diffusion motorisé fenêtre active du détecteur variable Gamme angulaire 2Thêta : <1 à >150 |
Données pratiquement exemptes de la diffusion de l’air, de l’instrument et du porte échantillon Des limites de détection nettement améliorées permettant la quantification des phases cristallines minoritaires et des amorphes Performances inégalées aux faibles angles 2Thêta permettant des investigations précises des argiles, des produits pharmaceutiques, des zéolites, des matériaux mésoporeux et plus encore |

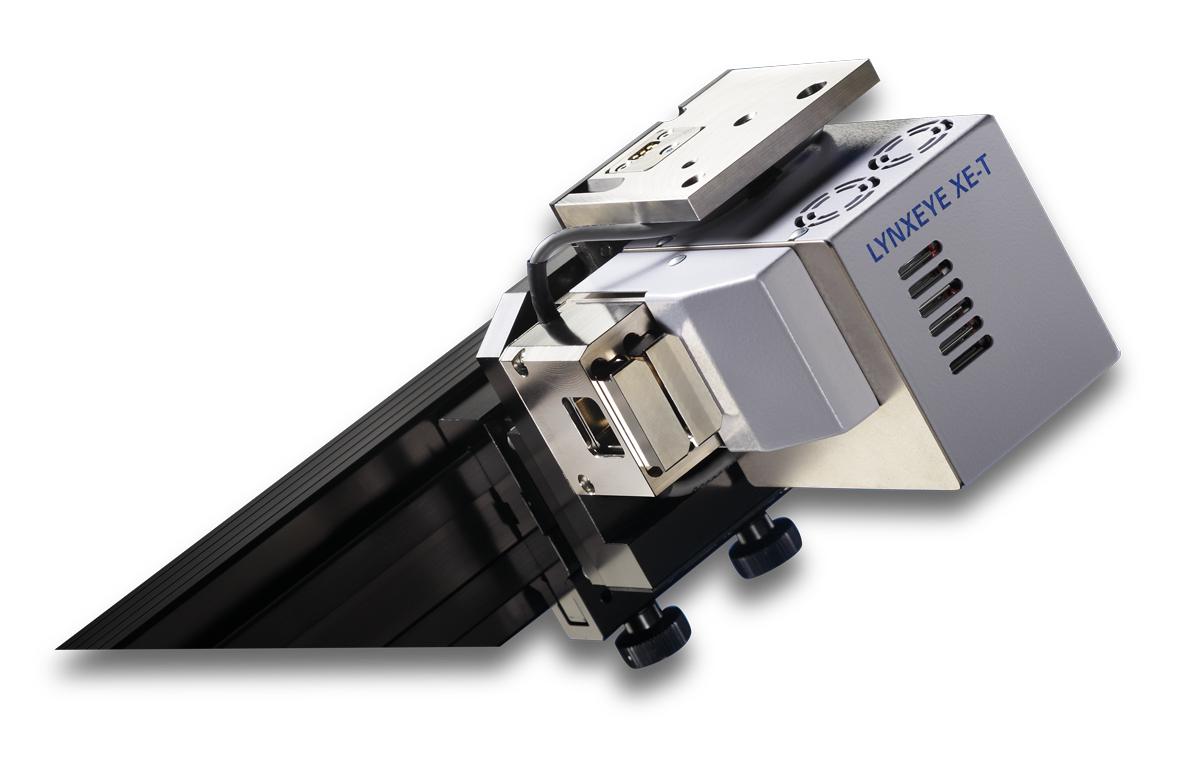

LYNXEYE XE-T |
Résolution énergétique : < 380 eV @ 8 KeV Modes de détection : 0D,1D, 2D Longueurs d’onde: Cr, Co, Cu, Mo et Ag Brevets: EP1647840, EP1510811, US20200033275 |
Pas besoin de filtre Kß ou de monochromateur secondaire Filtrage à 100% de la fluorescence du fer avec le rayonnement Cu Jusqu’à 450 fois plus rapide que les systèmes de détection conventionnels BRAGG2D : Collecter des données 2D avec un faisceau primaire divergent issu d´un foyer linéaire Garantie unique du détecteur : Pas de canaux défectueux au moment de la livraison |

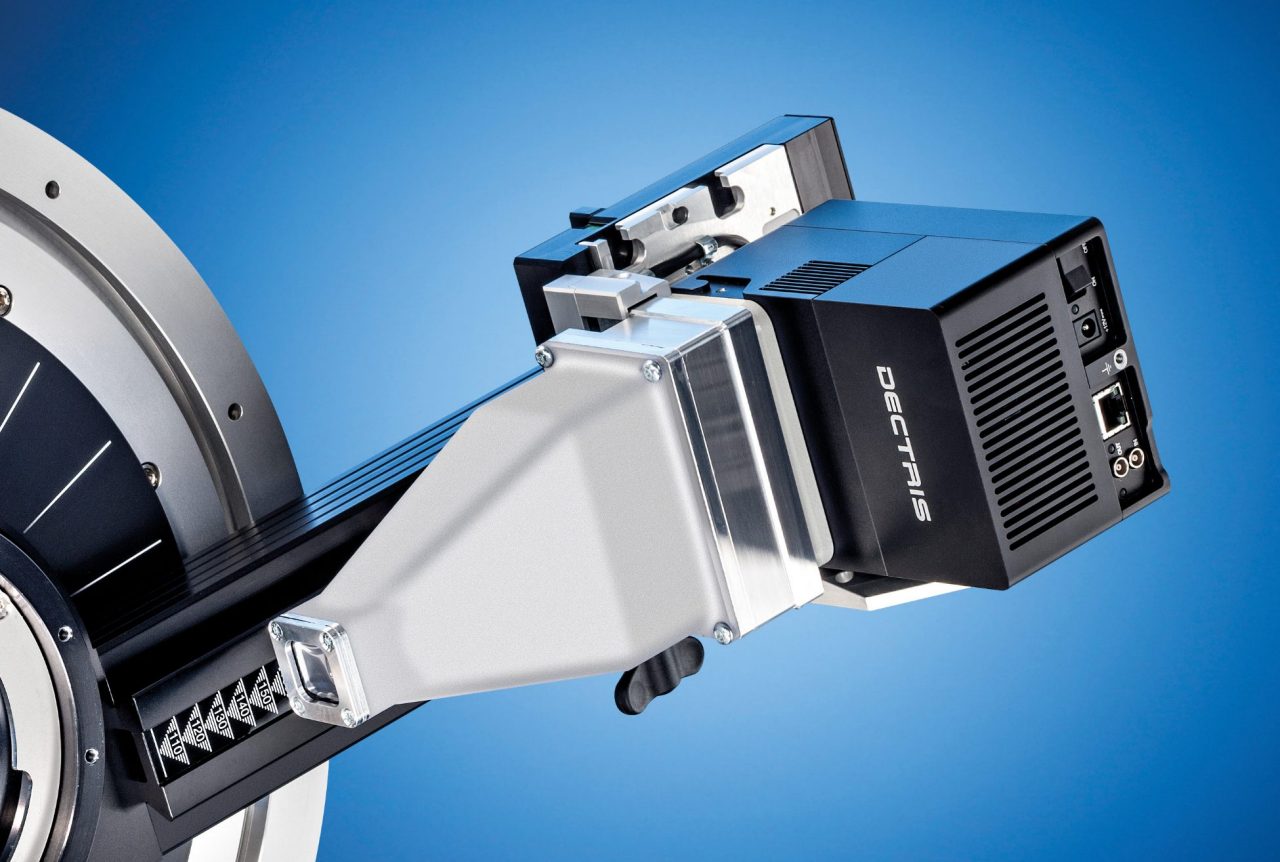

EIGER2 R |
Le détecteur multimode (0D/1D/2D) de dernière génération basé sur la technologie "hybrid photon counting", développé par Dectris Ltd. |
Intégration transparente des données 0D, 1D et 2D collectées en mode pas continu ou avancé Rotation ergonomique du détecteur sans alignement pour optimiser la couverture angulaire γ ou 2Θ Optiques panoramiques utilisant la totalité de la zone active du détecteur à monter (sans outils) dans le faisceau diffracté Positionnement variable et continu du détecteur sur le bras secondaire pour varier entre couverture angulaire et résolution |
TWIST.TUBE |
Commutation facile, rapide et sans alignement entre le foyer linéaire et le foyer ponctuel |
Pas de déconnexion des câbles électriques ou des tuyaux d’eau ou de démontage du tube DAVINCI.DESIGN : Détection et configuration entièrement automatiques de l’orientation du tube |
Passeurs d’échantillons |
FLIPSTICK: 9 échantillons AUTOCHANGER: 90 échantillons |
Opération en réflexion ET en transmission |
Goniomètre du D8 |
Goniomètre à deux cercles avec moteurs pas à pas indépendants et encodeurs optiques |
Une précision et une justesse inégalées, comme stipulées dans la garantie d’alignement unique de Bruker Mécanisme d’entraînement sans entretien / engrenages avec lubrification à vie |
Non ambiant |
Température: Allant de ~-4K jusqu’à ~1800K Pression: 10-4 mbar jusqu’à 100 bars Humidité: 5% à 95% RH |
Mesures dans des conditions ambiantes et non ambiantes Platines échantillon facilement échangées avec DIFFRAC.DAVINCI |
Composants pour la DRX
Les solutions Bruker XRD sont constituées de composants haute performance configurés pour répondre aux exigences analytiques.
La conception modulaire est la clé pour configurer le meilleur instrument.
Toutes les catégories de composants font partie des compétences clés de Bruker, développées et fabriquées par Bruker AXS, ou en étroite collaboration avec des fournisseurs tiers.
Les composants DRX Bruker sont disponibles pour mettre à niveau les systèmes de rayons X installés afin d'améliorer leurs performances.
PLANIFIER.MEASURER.ANALYSER avec DIFFRAC.SUITE
DIFFRAC.SUITE ™ propose une large gamme de modules logiciels pour une acquisition et une évaluation faciles des données de diffraction des rayons X sur poudre. Basé sur la technologie Microsoft.NET, DIFFRAC.SUITE offre tous les avantages de la technologie logicielle moderne pour la stabilité, la facilité d'utilisation maximale et la mise en réseau.
L'interface utilisateur entièrement personnalisable est caractérisée par un cadre d’onglets, offrant une apparence, une sensation et un fonctionnement communs. Tous les modules logiciels de mesure et d'évaluation peuvent être utilisés en tant qu'applications individuelles ou intégrés ensemble dans le cadre d’onglets de DIFFRAC.SUITE. Un réseau illimité permet l'accès et le contrôle de n'importe quel nombre de diffractomètres D2 PHASER, D8 ADVANCE, D8 DISCOVER et D8 ENDEAVOR au sein du réseau d'un client.
Logiciels de Mesure:
WIZARD – Création de méthodes
COMMANDER – Exécution de méthodes et mesure en direct
TOOLS – Interface de service
Logiciels de diffraction des poudres:
DQUANT – Analyse quantitative des phases
EVA – Identification des phases et analyse quantitative
TOPAS – Analyse de profile, analyse quantitative, analyse structurale
Logiciels de recherche de matériaux:
SAXS – Logiciel pour la diffusion aux petits angles
XRR – Analyse complète de réflectométrie
TEXTURE – L’analyse de texture devient facile
LEPTOS – Analyse de couche mince / Evaluation des contraintes résiduelles
Webinaires
Documents du D8 ADVANCE ECO
Brochures et dépliants
Rapports de laboratoire et notes d’application
Service et assistance
- Assistance technique pour les problèmes techniques avec le matériel, les logiciels et les applications à l’aide d’outils de service à distance avancés et basés sur le Web.
- Contrats de service de maintenance LabScape
- Assistance sur site et à la demande
- Qualification de l’installation et de l’exploitation ainsi que vérification des performances
- Planification du site, déménagement et consultation
- Pièces de rechange et de rechange, consommables et formation en personne et en ligne
- Mises à jour logicielles, manuels et gestion de LabScape MSA (↗brukersupport.com)
