LYNXEYE 검출기

0/1/2D

작동 방식

연구분야에서 사용할 수 있는 가장 높은 에너지 해상도로 0D, 1D 및 2D 모드에서 데이터 수집

<0.1%

남은 Cu-Kβ

LYNXEYE XE-T의 탁월한 에너지 분해능은 특수 필터가 필요하지 않습니다.

450x

빠른 데이터 수집 속도

기존 포인트 검출기 시스템에 비해 감도 향상 및 측정 시간 감소

보장 - LYNXEYE-2 및 XE-T는 데드-스트립없이 전달됩니다.

LYNXEYE 패밀리 전단지

LYNXEYE 제품군 – 탁월한 계수율과 뛰어난 에너지 분해능

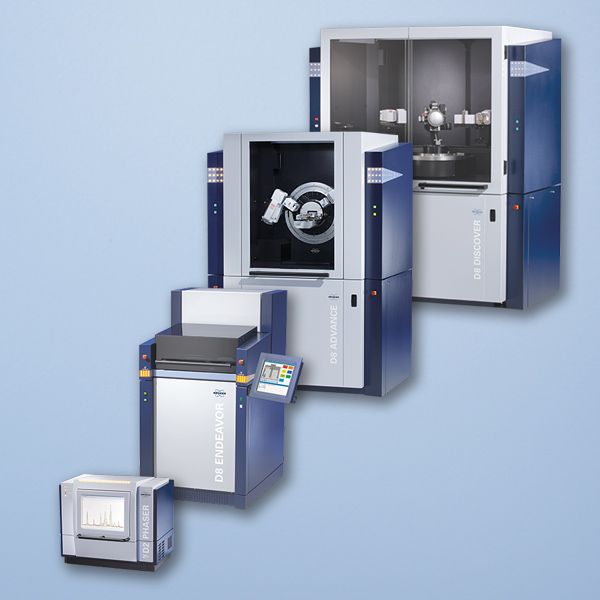

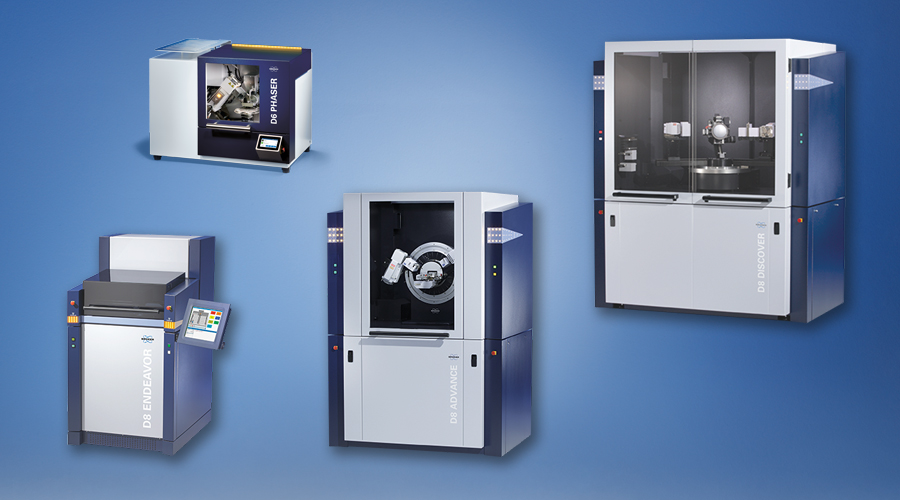

LYNXEYE 검출기는 모든 회절계에 사용할 수 있습니다.

LYNXEYE 제품군의 검출기는 0D, 1D 및 2D의 모든 X선 회절 및 산란 응용 분야에 적합한 세계 최고 성능의 복합 실리콘 스트립 검출기입니다. 세 가지 검출기인 SSD160-2 및 LYNXEYE-2 및 LYNXEYE XE-T는 Cr-Ag의 공통 파장으로 작동하며 유지 보수가 필요없으며, 모든 Bruker의 D2- 및 D8- 회절기와 호환됩니다. LYNXEYE 제품군 검출기는 엄격한 기술 사양, 최고의 제조 품질, 최고의 시스템 및 소프트웨어를 통합합니다. 그 결과 뛰어난 수준의 다 기능성, 신뢰성 및 데이터 품질이 제공됩니다.

2 세대 LYNXEYE 검출기는 이미 뛰어난 성능을 더욱 향상시킵니다. 에너지 분해능이 30 % 개선된 SSD160-2 및 LYNXEYE-2는 시장에서 사용가능한 일반적인 실리콘 기반 검출기보다 형광을 더 효과적으로 필터링합니다. 최상의 데이터 품질을 위해 LYNXEYE XE-T는 2 차 모노크로메이터에 필적하는 에너지 분해능으로 강도 손실없이 뛰어난 데이터 품질을 제공합니다.

LYNXEYE 검출기가 장착된 회절분석기는 고속 데이터 수집, 탁월한 각도 분해능 및 탁월한 피크 대 배경 비율의 이점을 누립니다.

주요 기능

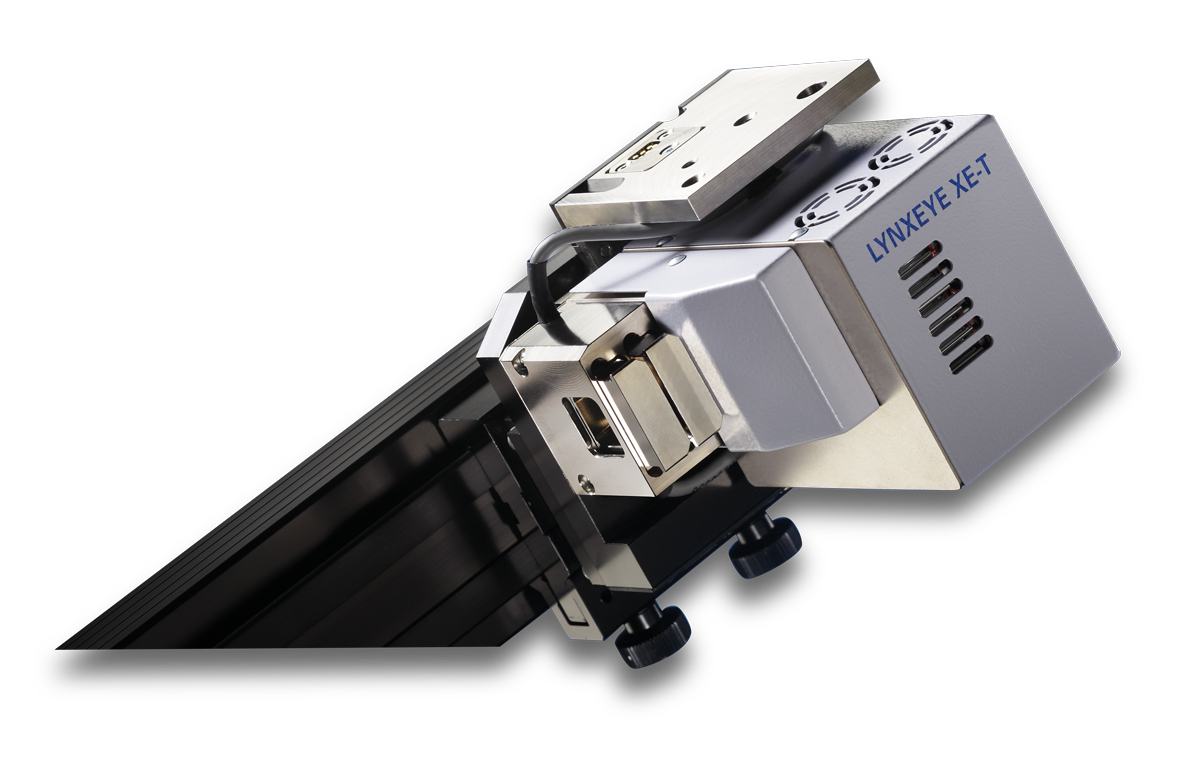

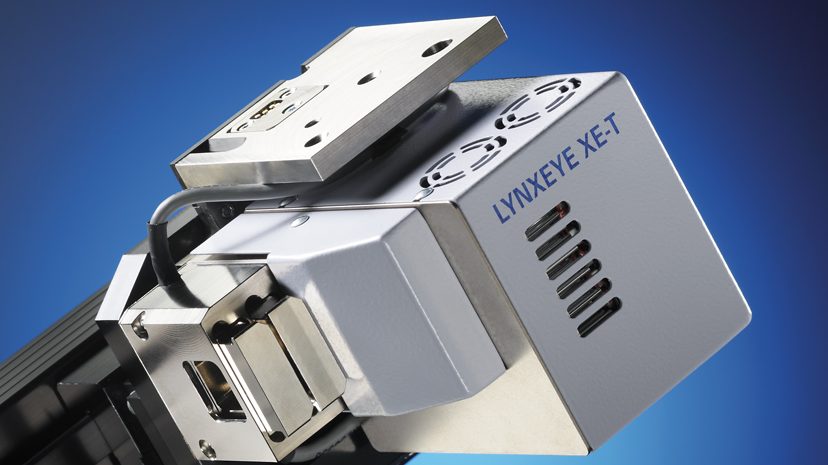

LYNXEYE XE-T

뛰어난 형광 필터링

380 eV이상의 에너지 분해능을 가진 LYNXEYE XE-T는 형광 필터링 측면에서 시장에서 가장 우수한 검출기 시스템이며, 0D, 1D 및 2D 데이터 수집을 위한 유일한 에너지 분산 검출기입니다.
뛰어난 에너지 분해능은 형광 신호 및 K-beta 방사선의 전례 없는 필터링을 허용하여, 뛰어난 신호 대 노이즈 및 향상된 LLD/LOD로 데이터를 제공합니다. 이 모든 것은 모노크로메이터 또는 금속 필터와 같은 이차 빔 경로 옵틱장치 없이, 그에 따른 강도 손실 없이 달성됩니다.

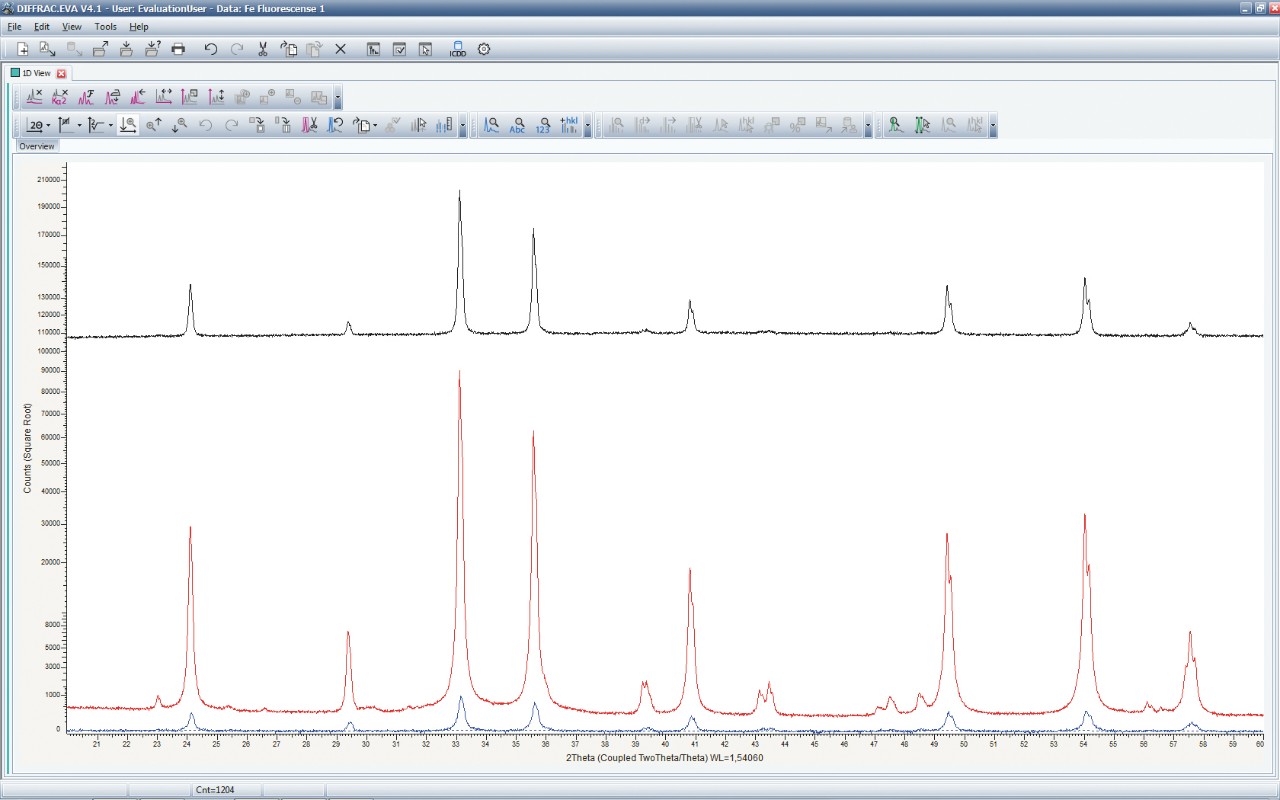

예를 들어, LYNXEYE XE-T는 Cu 방사선에 의해 여기된 Fe 형광의 100%를 필터링하고 Kβ 방사선을 0.1%(CuKα)로 감소시킨다. 결과 데이터에는 금속 필터의 흡수 가장자리와 같은 원치 않는 산란 및 인공물이 없습니다. 이는 안정적인 상 식별 및 정량화에 중요하며, 특히 배경 잡음에 의해 종종 가려지는 사소한 상 식별에 매우 중요합니다.

LYNXEYE XE-T에 대해 알아보기

LYNXEYE 제품군

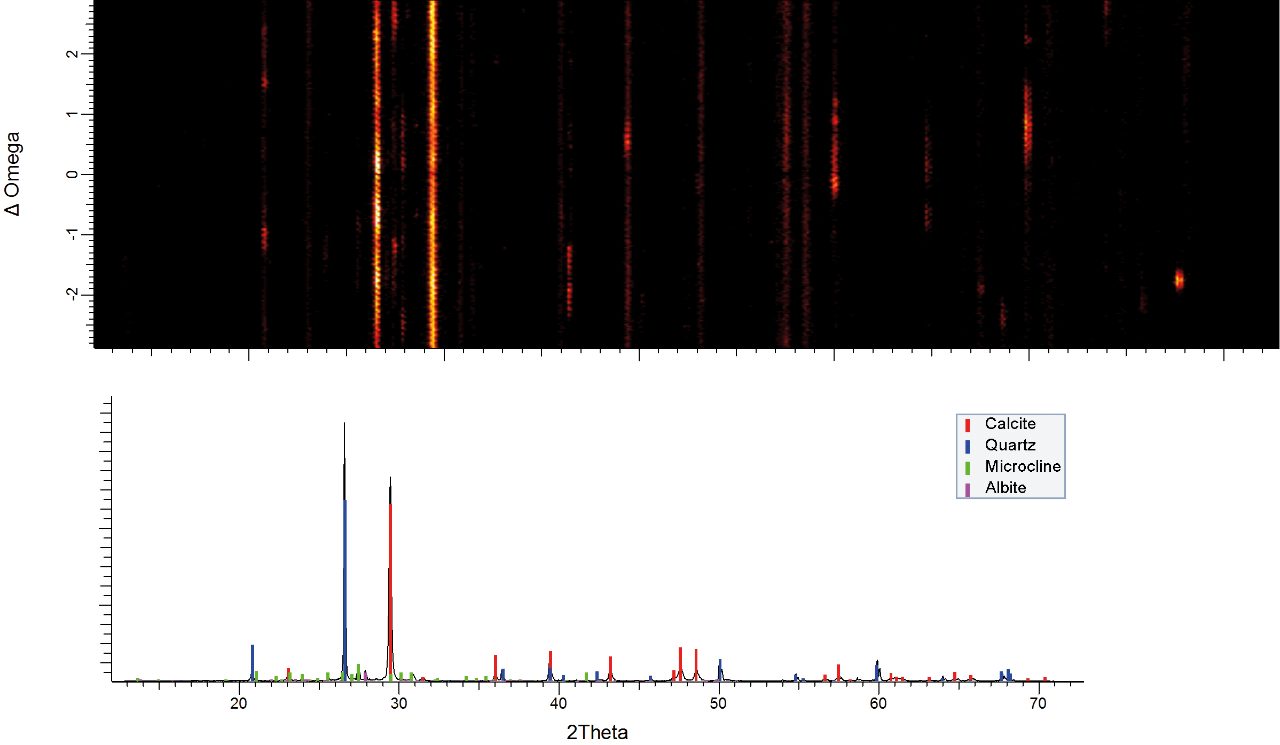

2D 스캐닝 및 BRAGG2D

분말 X선 회절 실험 중에 발생하는 일반적인 과제는 표본이 적절한 치수를 가진 무작위로 배향된 결정으로 구성되도록 하는 것입니다. 2D X선 회절은 이상적인 분말 조건의 편차를 시각화하는 편리한 방법입니다. 또한 라인 프로파일을 상호 연관시켜 상 식별 프로세스를 개선하고 정량화 신뢰성을 높이는 데도 유용합니다.
LYNXEYE 제품군의 모든 검출기는 2D 데이터를 수집하는 두 가지 방법을 지원합니다.
브루커의 특허 0/90° 마운트가 장착된 D8 ADVNACE 및 D8 DISCOVER diffractometer에서 2D 데이터는 기존의 2θ 스캔을 사용하여 90° 방향으로 수집됩니다. BRAGG2D를 사용하여 모든 diffractometer에 포함된 데이터는 파라포커스 빔 형상으로 측정되고 새로운 2D 데이터 처리 알고리즘으로 처리됩니다. 이를 통해 전체 X선 빔이 있는 대형 시편 영역을 조명할 수 있으므로 시료 준비를 신속하게 평가할 수 있습니다.

LYNXEYE 제품군

빠른 측정 및 높은 동적 범위

높은 동적 범위, 높은 카운트 속도 및 빠른 판독 시간을 갖춘 LYNXEYE 검출기 제품군은 재료 연구를 포함한 모든 응용 분야에 적합합니다.

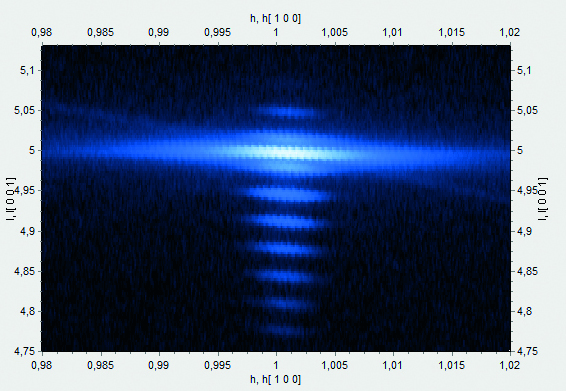

상호 공간 맵(RSM)은 에피택셜 다층 구조를 특성화하고 변형, 구성 및 도메인 효과와 같은 필름 특성을 평가하는데 중요합니다.
모든 LYNXEYE 제품군 검출기에 사용할 수 있는 신속한 rapidRSM™ 기술을 사용하여 RSM은 데드타임 없는 일련의 1D 스냅샷으로 수집됩니다. 이를 통해 필요한 스캔 시간이 몇 분 또는 몇 초로 크게 단축되어 샘플 처리량이 증가했습니다.
X선 반사측정(XRR) 및 고해상도 XRD(HRXRD) 측정의 경우 신호 강도는 측정된 범위에 걸쳐 여러 수의 크기로 다릅니다. 따라서 높은 동적 범위는 주요 검출기 매개 변수입니다. LYNXEYE 제품군 검출기의 90° 방향으로 전환하면 동적 범위가 거의 200배 증가하여 흡수장치의 필요성을 제거하여 속도를 높이고 데이터 품질을 향상시킵니다.

LYNXEYE와 RAPID-RSM에 대한 자세한 내용

LYNXEYE 검출기 사양

	사양	혜택

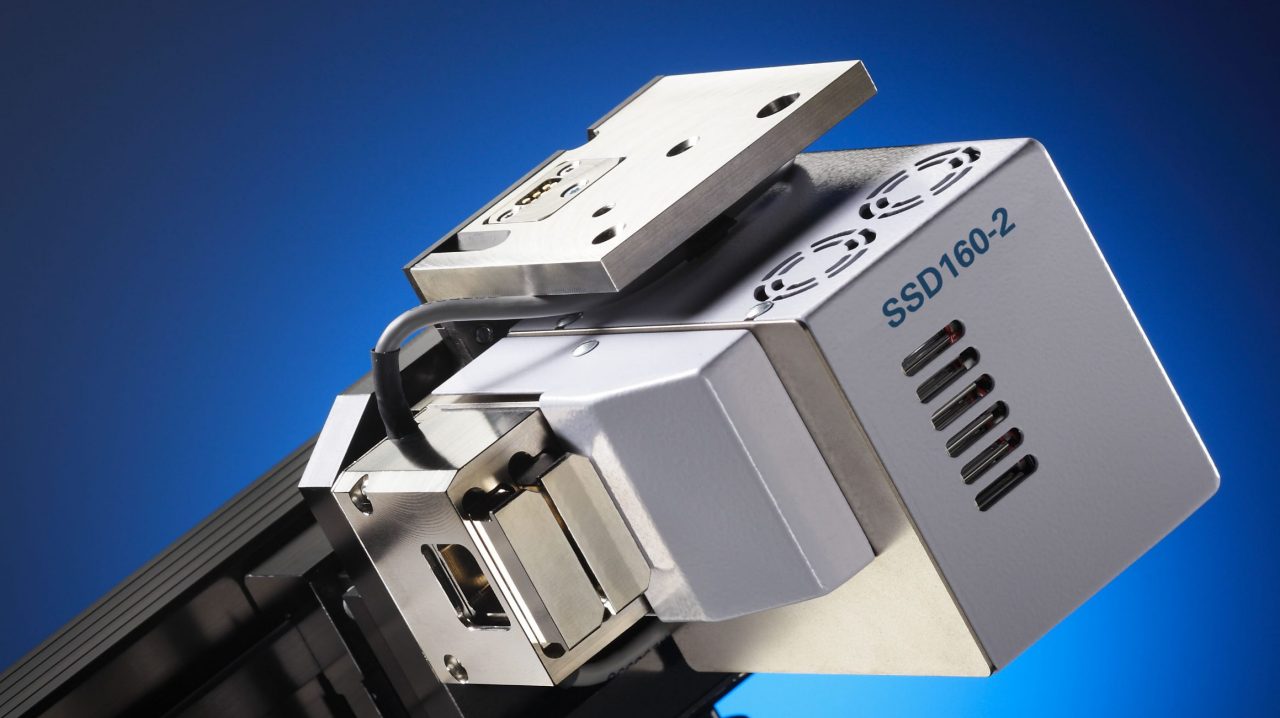

SSD160-2	채널 수: 160(최대 2400개의 하위 채널) 에너지 분해능: < 1000 eV (FWHM: 8keV에서 426 eV) 활성 창: 12 x 16 mm²; 반경 250mm에서 2.5° 범위 결함채널 수: 최대 1 (<1%) 최대 글로벌 카운트 속도: 125,000,000 cps	기존 검출기 시스템보다 최대 125배 빠릅니다. 형광의 뛰어난 필터링 넓은 동적 범위 (예 : 0D 응용 분야)

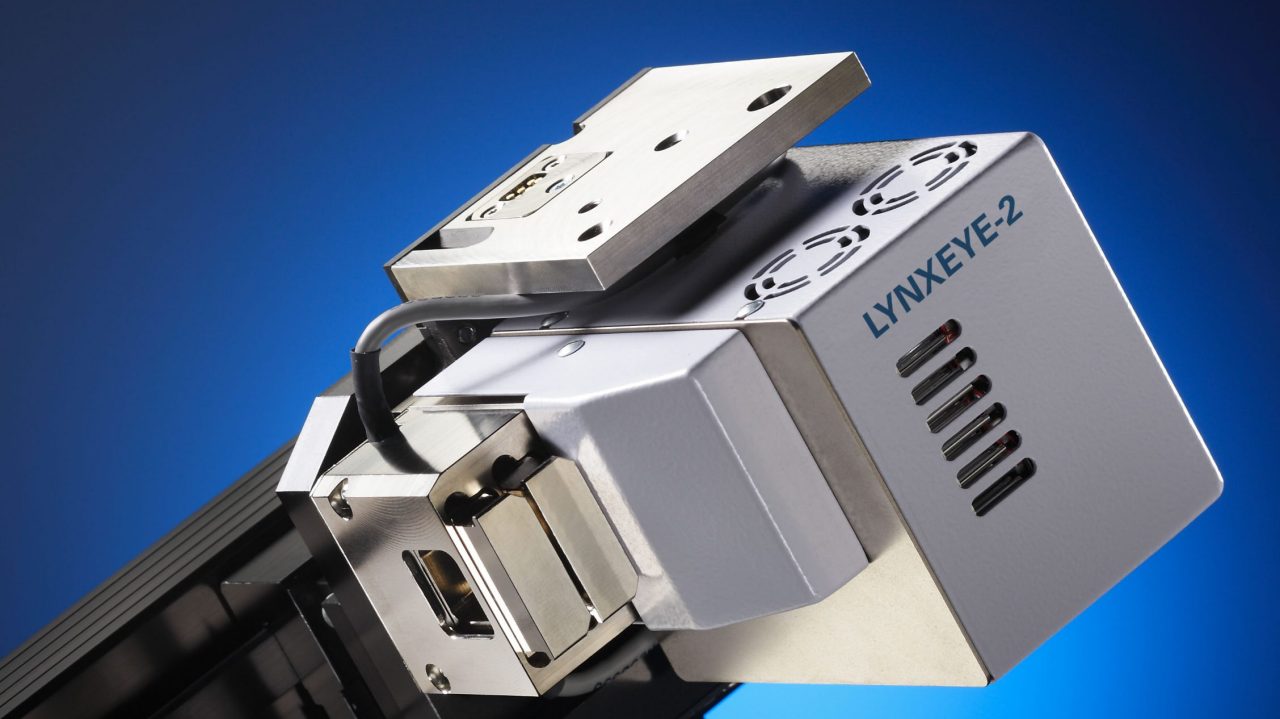

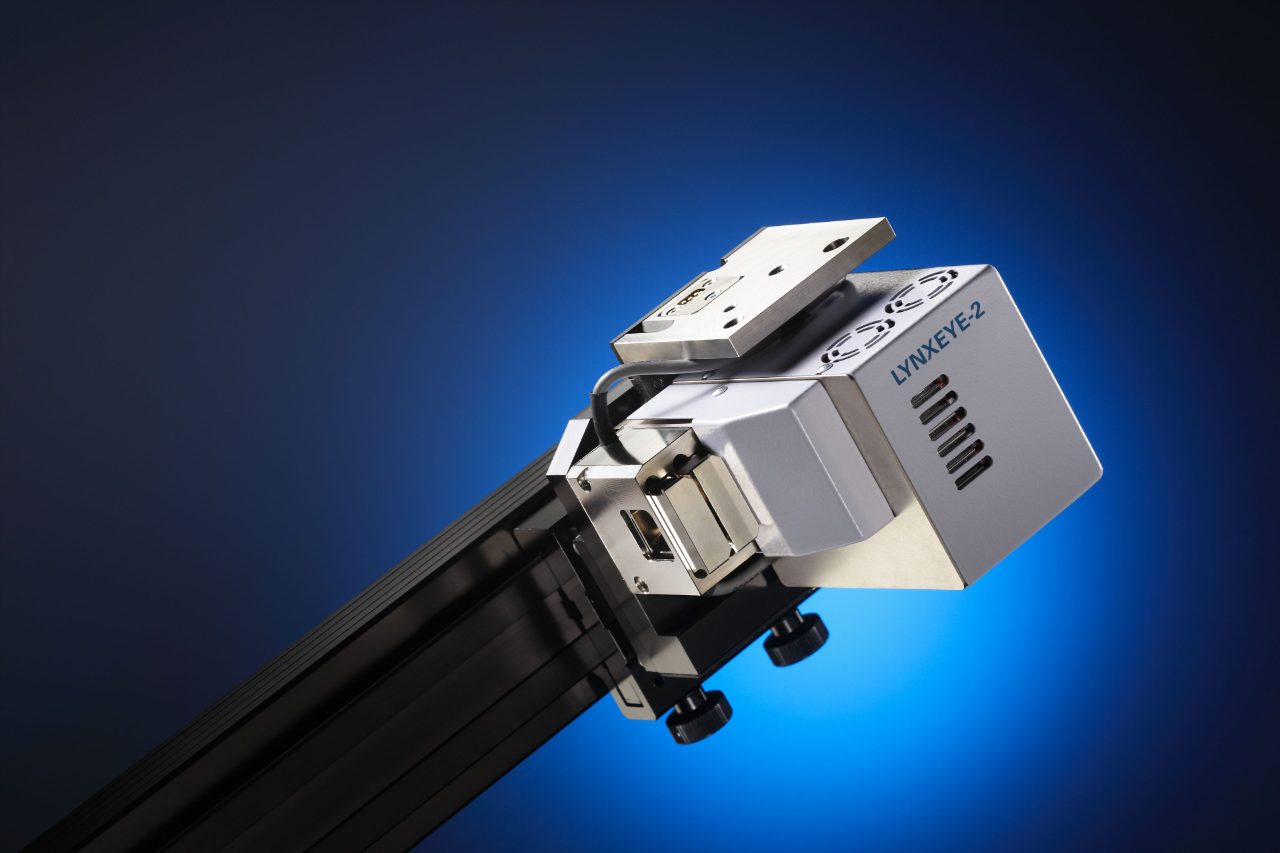

LYNXEYE -2	채널 수: 192(최대 2880개의 하위 채널) 에너지 분해능: 8keV에서 1000 eV (FWHM: 426 eV) 활성 창: 14.4 x 16 mm²; 반경 250mm에서 3° 적용 범위 결함채널 수: 최대 0 최대 글로벌 카운트 속도: 150,000,000 cps	기존 검출기 시스템보다 최대 150배 빠릅니다. 형광의 뛰어난 필터링 넓은 동적 범위 (예 : 0D 응용 분야) 모든 스트립은 배달 시간에 작동하도록 보장

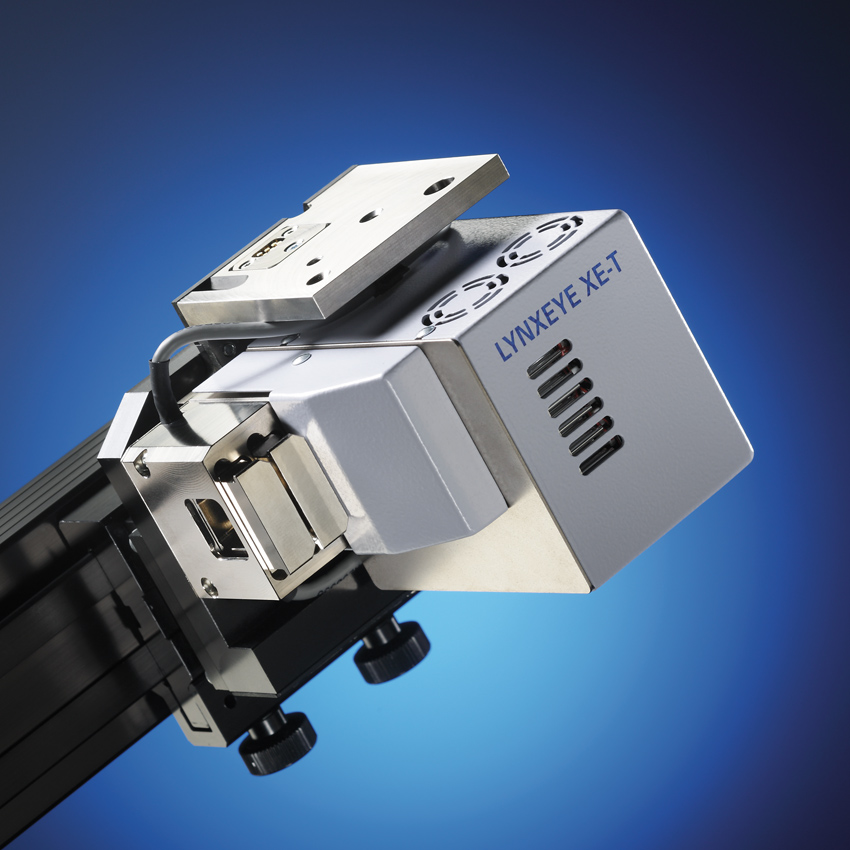

LYNXEYE XE-T	채널 수: 192(최대 2880개의 하위 채널) 에너지 분해능: < 380 eV (FWHM: 8keV에서 160 eV) 활성 창: 14.4 x 16 mm²; 반경 250mm에서 3° 적용 범위 결함채널 수: 최대 0 최대 글로벌 카운트 속도: 150,000,000 cps	고강도 모드에서 기존 검출기 시스템보다 최대 150배 빠른 속도; 고에너지 분해능 모드에서 450배 더 빨라집니다. 넓은 동적 범위 (예 : 0D 응용 분야) 모든 스트립은 배달 시간에 작동하도록 보장 Kß 필터 및 2 차 모노크로메이터 필요 없음 Cu 방사선으로 Fe-fluorescense의 100 % 필터링

공간 해상도	75 μm
배경 소음	전체 검출기에 대한 <0.05 cps	우수한 신호 대 잡음 데이터
파장	Cr, Co, Cu, Mo 및 Ag	모든 파장에 대한 하나의 검출기
센서 두께	500 μm	> 99% Cr, Co, Cu; 50% Mo; 30% Ag 센서 효율성
스캔 모드	0D: 0D 모드 스캔 1D: 스캐닝 또는 고정 모드, 신속한 rapid RSM™ 및 rapid Non-Ambient 2D: 스캐닝 2D 모드 및 BRAGG2D	90° 회전 방향의 매우 넓은 동적 범위 빠른 1D 측정 BRAGG2D: 서로 다른 기본 선 빔으로 2D 데이터 수집
운영 미디어	없음	유지 보수 및 소모품에 대한 추가 비용 없음
응용 프로그램	XRR, HRXRD; 상 식별, 정량화, 구조 개선, 잔류 응력, 텍스처
