Diffraction des rayons X

Détecteurs LYNXEYE

Détecteurs de haute performance
0/1/2D
minimum d’opération
Collecter des données en mode 0D, 1D et 2D avec la plus haute résolution d’énergie disponible sur le marché
<0.1%
restant Cu-Kβ
La résolution énergétique inégalée du LYNXEYE XE-T élimine le besoin de filtres spéciaux.
450x
acquisition de données plus rapide
Améliorer la sensibilité et diminuer le temps de mesure par rapport à un système conventionnel de détecteur de points
Garanti – les LYNXEYE-2 et XE-T sont livrés sans bandes mortes.
LYNXEYE Family Flyer

La famille LYNXEYE – Des tarifs de comptage superbes et une résolution d’énergie exceptionnelle

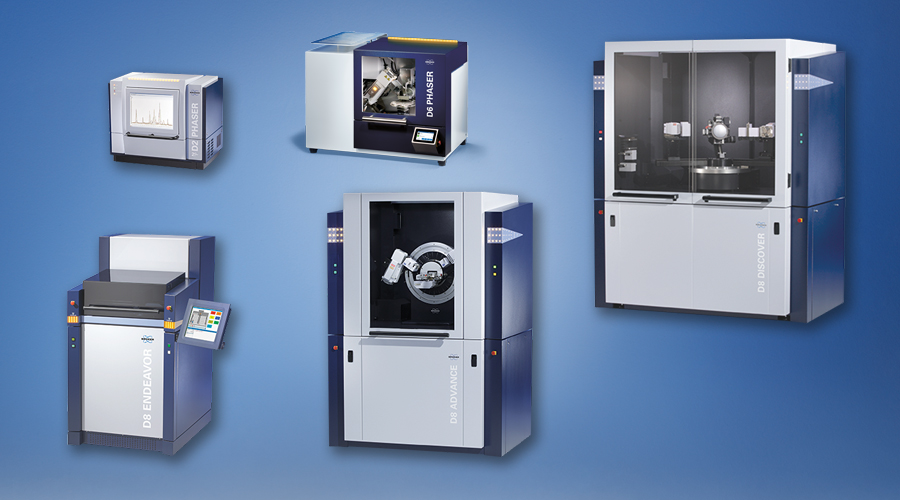

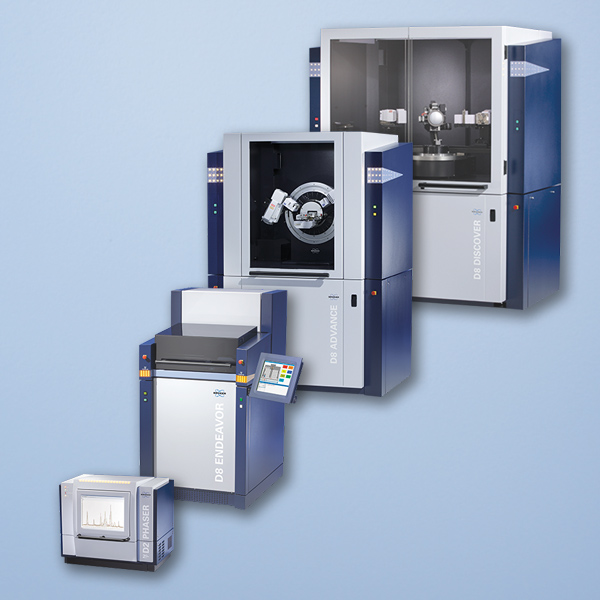

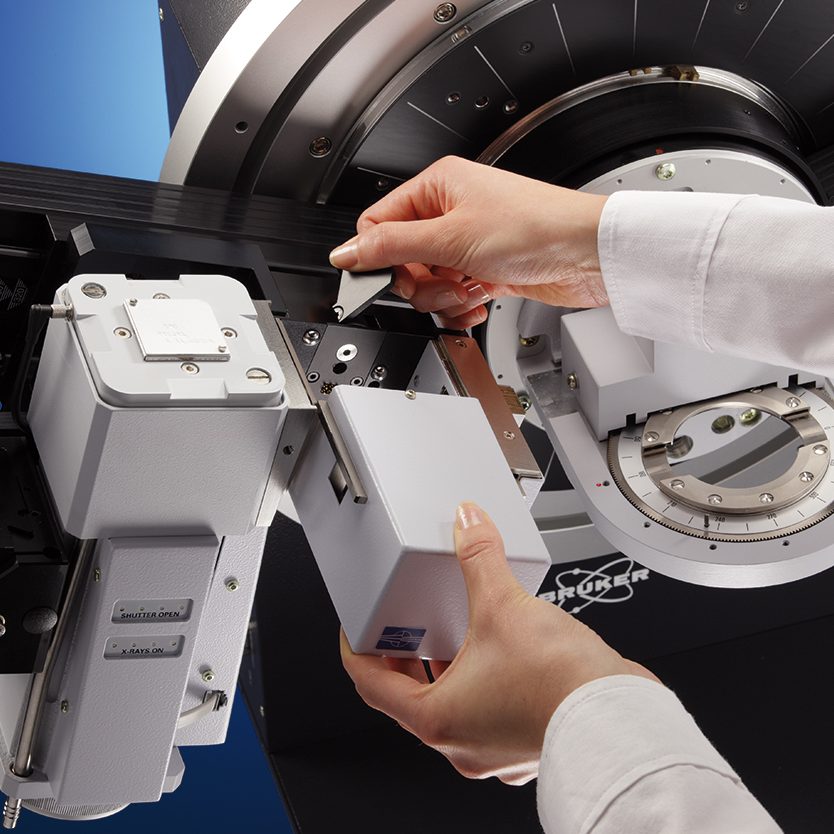

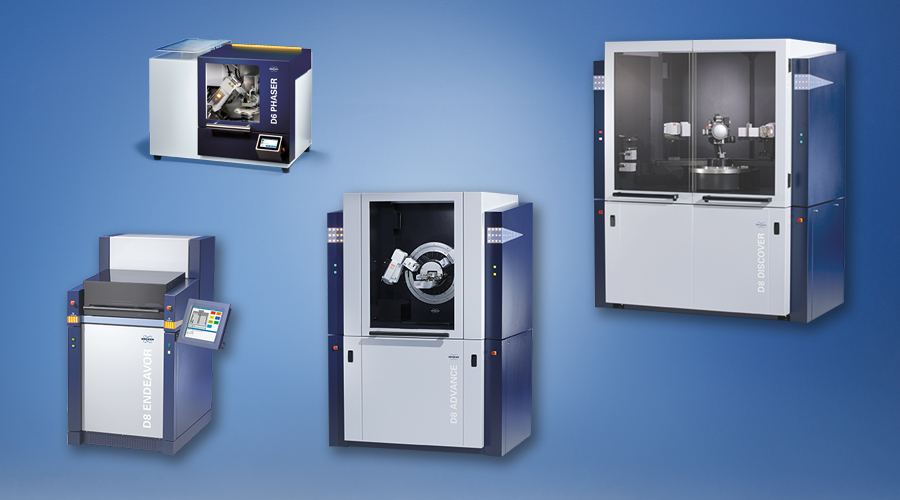

Les détecteurs LYNXEYE sont disponibles pour tous les diffractomètres

Les détecteurs de la famille LYNXEYE sont les détecteurs de bandes de silicium composé les plus performants au monde, adaptés à toutes les applications de diffraction et de diffusion des rayons X en 0D, 1D et 2D. Les trois détecteurs, le SSD160-2 et LE LYNXEYE-2 et LE XE-T LYNXEYE, fonctionnent avec les longueurs d’onde communes de Cr - Ag, sont sans entretien et compatibles avec tous les D2- et D8-diffractomètres de Bruker. Les détecteurs de la famille LYNXEYE combinent des spécifications techniques rigoureuses, la meilleure qualité de fabrication et la plus haute intégration du système et des logiciels. Le résultat est un niveau exceptionnel de polyvalence, de fiabilité et de qualité des données.

La deuxième génération de détecteurs LYNXEYE renforce encore les performances déjà exceptionnelles : avec une résolution d’énergie améliorée de 30 %, le SSD160-2 et la fluorescence du filtre LYNXEYE-2 sont plus efficaces que n’importe quel détecteur de silicium typique disponible sur le marché. Pour la qualité ultime des données, le LYNXEYE XE-T offre une excellente qualité de données, avec une résolution d’énergie rivalisant avec celle des monochromateurs secondaires – mais sans perte d’intensité.

Les diffractomètres équipés d’un détecteur LYNXEYE bénéficient de l’acquisition de données à grande vitesse, d’une excellente résolution angulaire et d’un rapport pic/arrière exceptionnel.

Caractéristiques clés

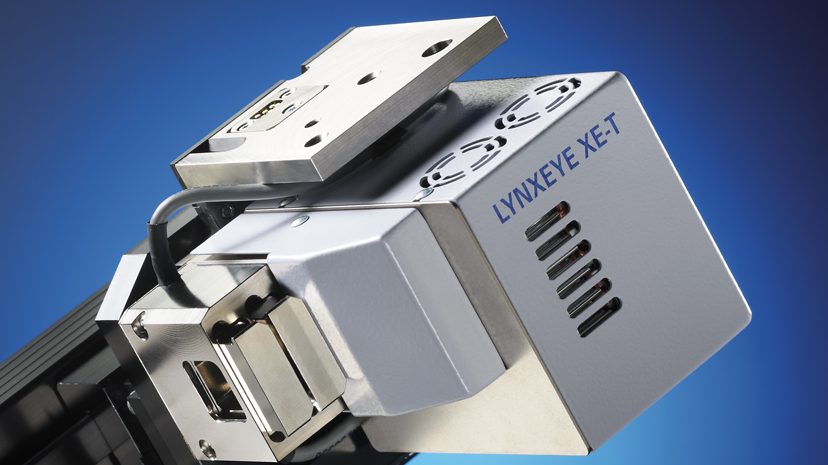

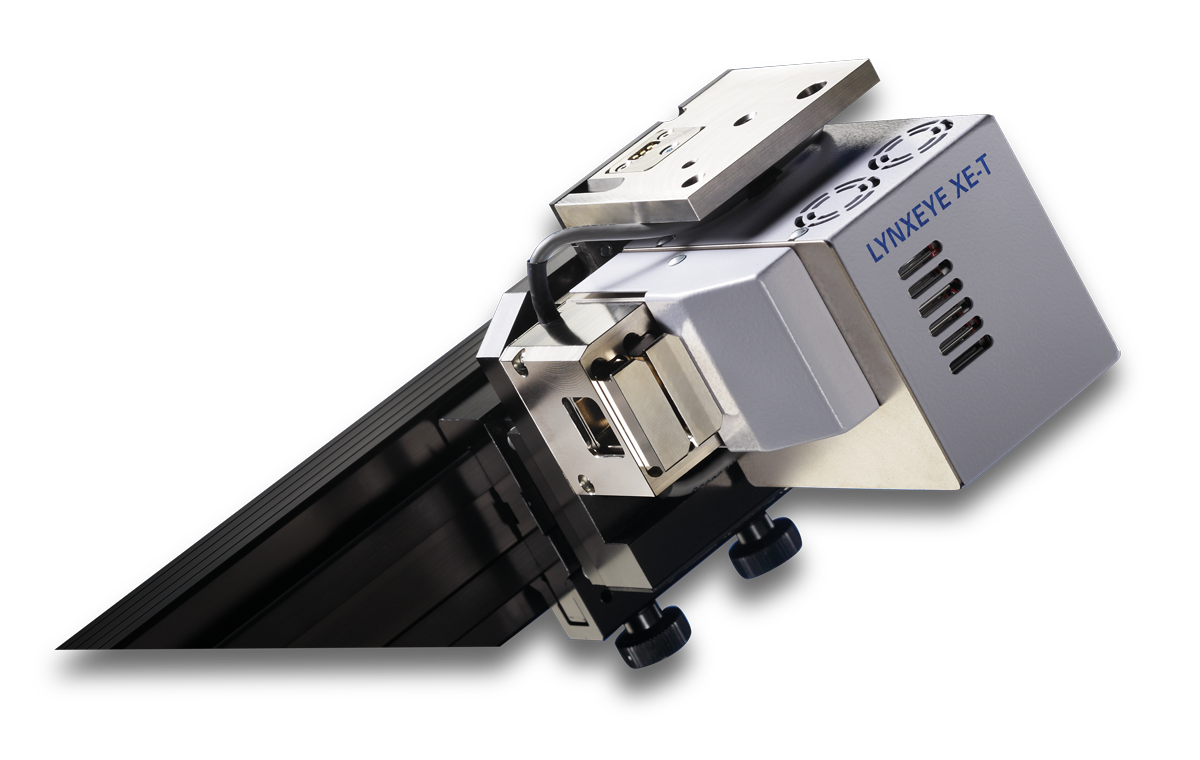

LYNXEYE XE-T

Filtrage exceptionnel de fluorescence

Avec une résolution d’énergie supérieure à 380 eV, le LYNXEYE XE-T est le système de détection le plus performant sur le marché en termes de filtrage de fluorescence, et le seul détecteur de dispersion de l’énergie pour l’acquisition de données 0D, 1D et 2D.
La superbe résolution d’énergie permet un filtrage sans précédent du signal de fluorescence et du rayonnement K-beta, fournissant des données avec un signal supérieur au bruit et une amélioration du LLD/LOD. Tout cela est réalisé sans optique de trajectoire de faisceau secondaire comme les monochroxateurs ou les filtres métalliques, et sans la perte d’intensité résultante.

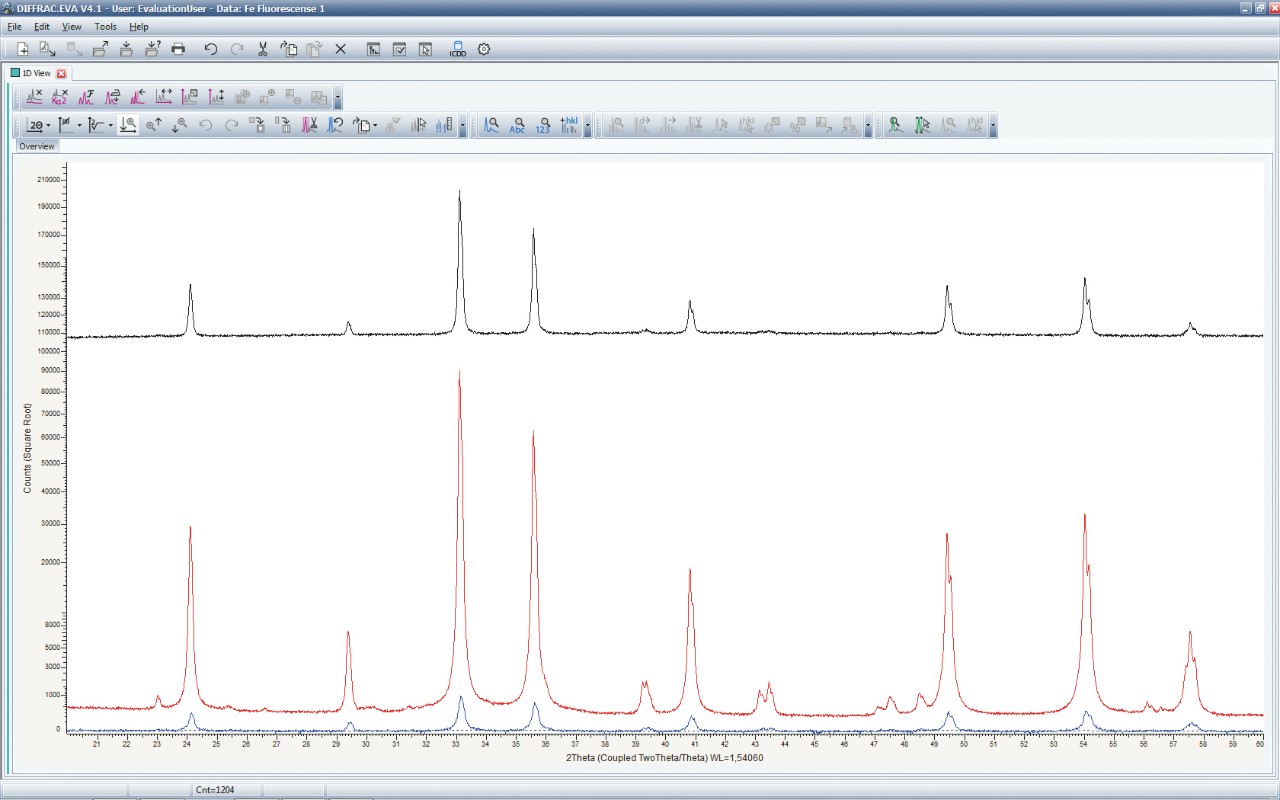

Par exemple, le LYNXEYE XE-T filtre 100 % de la fluorescence de Fe excitée par le rayonnement Cu et réduit le rayonnement Kβ à 0,1 % (de CuKα). Les données qui en résultent sont exemptes de diffusions et d’artefacts indésirables, tels que les bords d’absorption des filtres métalliques. Ceci est essentiel pour une identification et une quantification fiables des phases, en particulier lorsque des phases mineures sont concernées et qui sont souvent masquées par le bruit de fond.

Famille LYNXEYE

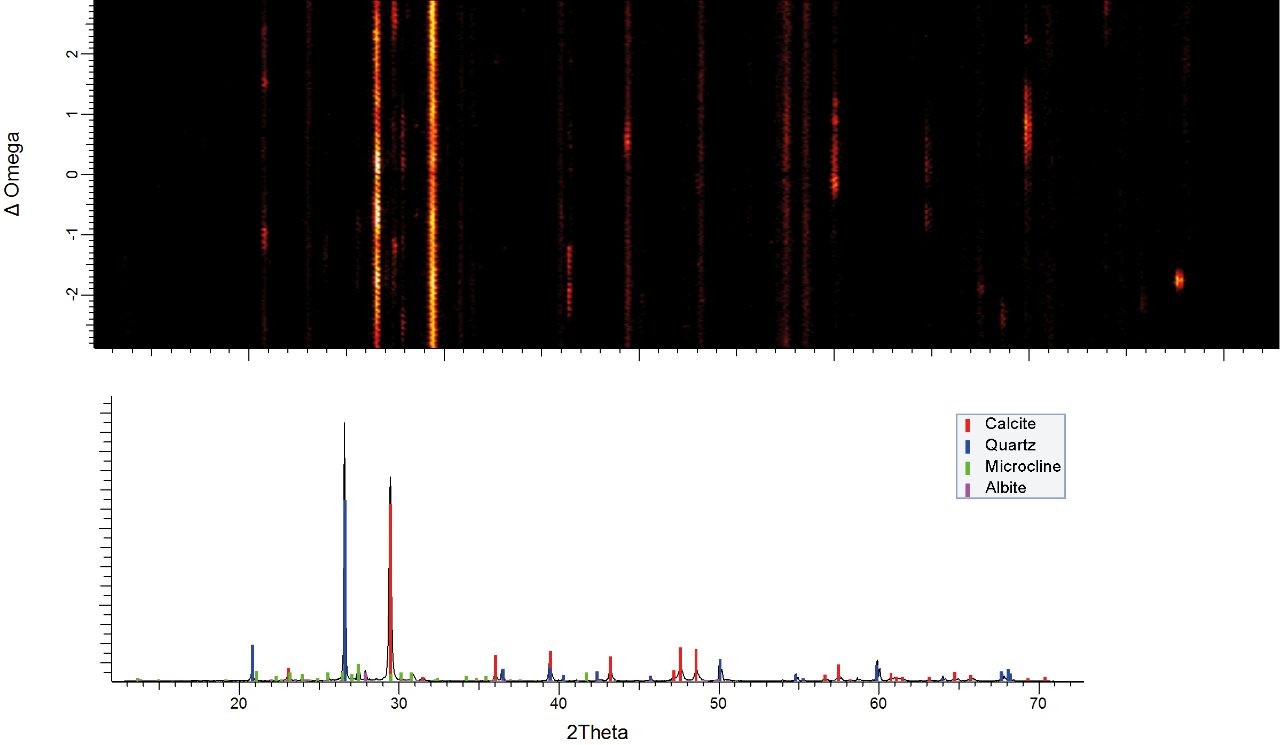

Numérisation 2D et BRAGG2D

Un défi commun rencontré lors d’expériences de diffraction des rayons X en poudre est de s’assurer que le spécimen se compose de cristallites orientés au hasard avec des dimensions appropriées. La diffraction des rayons X 2D est un moyen pratique de visualiser les écarts par rapport à cette condition idéale de poudre. Il est également utile d’améliorer le processus d’identification par phase en corrélisant les profils de lignes et d’accroître la fiabilité de la quantification.
Tous les détecteurs de la famille LYNXEYE soutiennent deux façons de recueillir des données 2D :
Sur les diffractomètres D8 ADVANCE et D8 DISCOVER équipés du support breveté 0/90° de Bruker, les données 2D sont collectées dans l’orientation 90°, à l’aide d’un balayage conventionnel de 2θ. Avec BRAGG2D, inclus sur tous les diffractomètres, les données sont mesurées en géométrie de faisceau parafocusante et traitées avec un nouvel algorithme de traitement des données 2D. Cela permet l’illumination d’une grande zone de spécimen avec le faisceau de rayons X complet, ce qui entraîne une évaluation rapide de la préparation de l’échantillon.

Famille LYNXEYE

Mesures rapides et plage dynamique élevée

Avec sa gamme dynamique élevée, son taux de comptage élevé et ses temps de lecture rapides, la famille des détecteurs LYNXEYE est un excellent choix pour toutes les applications, y compris la recherche sur les matériaux.

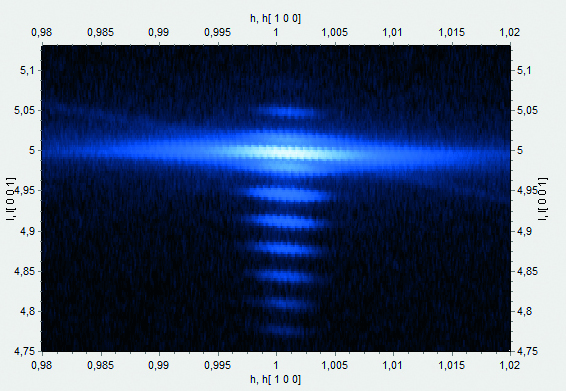

Les cartes spatiales réciproques (RSM) sont importantes pour caractériser la structure des multicouches épitaxiques et évaluer les propriétés du film – telles que la souche, la composition et les effets de domaine.
À l’aide de la technologie ™ rapidRSM, disponible pour tous les détecteurs de la famille LYNXEYE, les RSM sont collectés sous forme d’une série d’instantanés 1D sans temps mort. Cela a considérablement réduit le temps de balayage requis à des minutes ou même des secondes, augmentant le débit de l’échantillon.
Pour les mesures de réflectométrie aux rayons X (XRR) et de XRD à haute résolution (HRXRD), l’intensité du signal varie de plusieurs ordres de grandeur par rapport à la plage mesurée. Par conséquent, une plage dynamique élevée est un paramètre de détecteur de clés. En passant à l’orientation à 90° de n’importe quel détecteur familial LYNXEYE, la plage dynamique augmente de près de 200x, éliminant le besoin d’absorbeurs – gagner de la vitesse et améliorer la qualité des données.

Spécifications du détecteur LYNXEYE



Spécification

Avantage

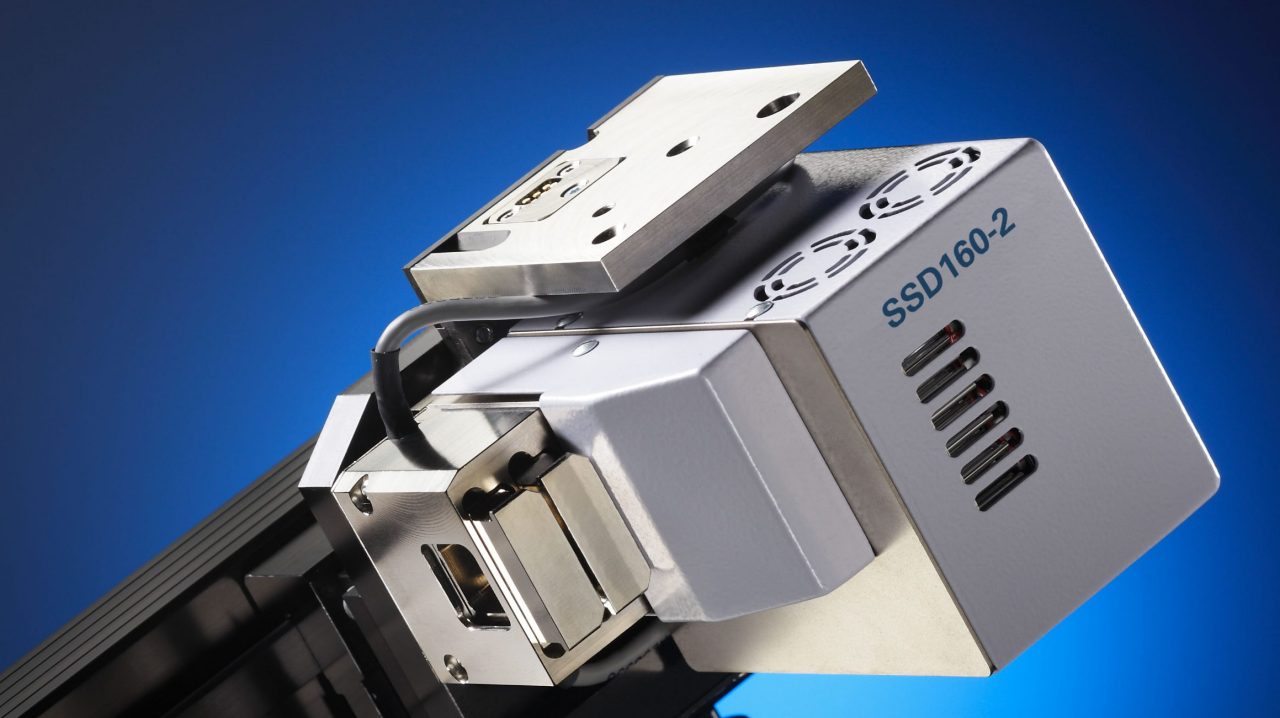

SSD160-2

Nombre de canaux: 160 (jusqu’à 2400 sous-canaux)

Résolution de l’énergie: < 1000 eV FWHM (<426 eV Sigma) à 8keV

Fenêtre active : 12 x 16 mm²; Couverture de 2,5° dans un rayon de 250 mm

non. canaux défectueux : max. 1 (<1%)

Max. taux de comptage mondial : 125 000 000 cps

Jusqu’à 125 fois plus rapide que les systèmes de détection conventionnels

Superbe filtrage de la fluorescence

Large plage dynamique, p. ex. pour les applications 0D

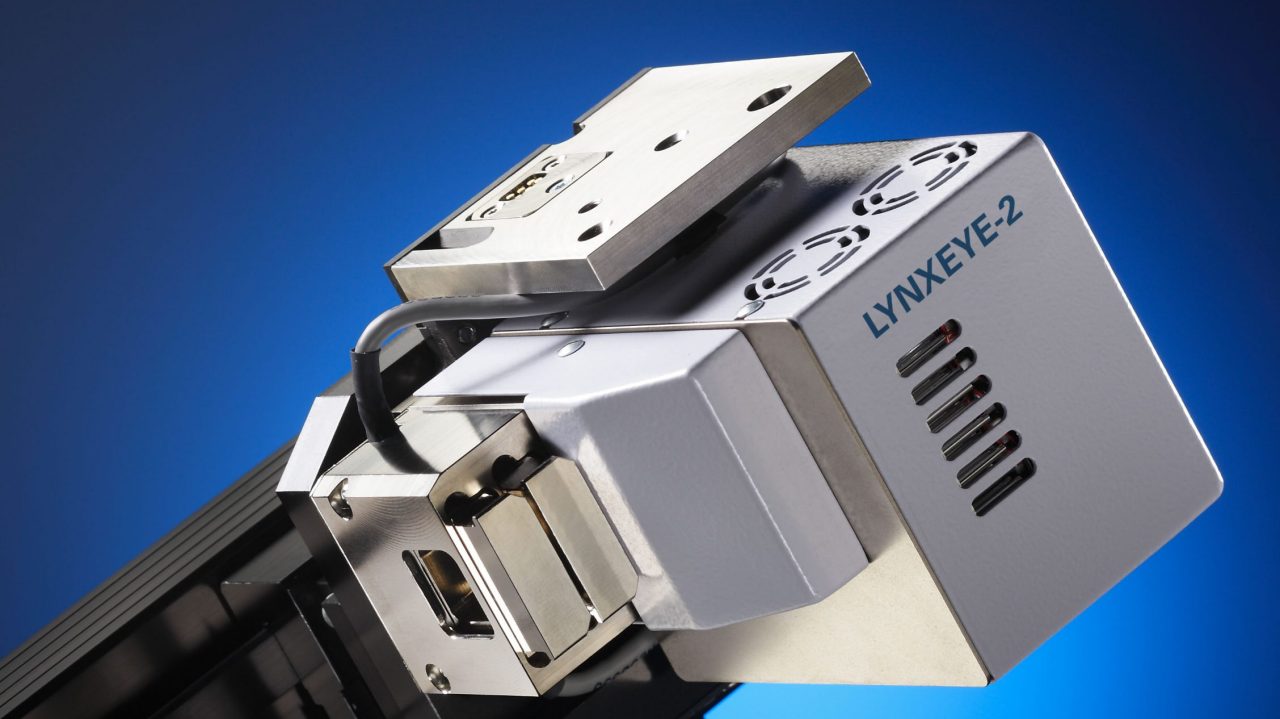

LYNXEYE-2

Nombre de canaux: 192 (jusqu’à 2880 sous-canaux)

Résolution de l’énergie: < 1000 eV FWHM (<426 eV Sigma) à 8keV

Fenêtre active : 14,4 x 16 mm²; Couverture de 3° au rayon de 250 mm

non. canaux défectueux: 0

Max. taux de comptage mondial : 150 000 000 cps

Jusqu’à 150 fois plus rapide que les systèmes de détection conventionnels

Superbe filtrage de la fluorescence

Large plage dynamique, p. ex. pour les applications 0D

Toutes les bandes garanties de travailler au moment de la livraison

LYNXEYE XE-T

Nombre de canaux: 192 (jusqu’à 2880 sous-canaux)

Résolution de l’énergie : < 380 eV FWHM (<160 eV Sigma) à 8keV

Fenêtre active : 14,4 x 16 mm²; Couverture de 3° au rayon de 250 mm

non. canaux défectueux: 0

Max. taux de comptage mondial : 150 000 000 cps

Jusqu’à 150 fois plus rapide que les systèmes de détection conventionnels en mode haute intensité; 450x plus rapide en mode haute résolution énergétique

Large plage dynamique, p. ex. pour les applications 0D

Toutes les bandes garanties de travailler au moment de la livraison

Pas besoin de filtres Kß et de monochromateurs secondaires

Filtrage à 100% de Fe-fluorescense avec le rayonnement Cu



Résolution spatiale

75 μm



Bruit de fond

< 0,05 cps pour détecteur entier

Excellentes données signal-bruit

Longueurs

Cr, Co, Cu, Mo et Ag

Un détecteur pour toutes les longueurs d’onde

Épaisseur du capteur

500 μm

> 99% Cr, Co, Cu; 50% Mo; 30% Ag capteur efficiencey

Modes d’analyse

0D : balayage du mode 0D

1D : mode de balayage ou fixe, rapidRSM™ et rapidNon-Ambient

2D : mode 2D de numérisation et BRAGG2D

Plage dynamique extrêmement large en orientation tournante à 90°

Mesures 1D rapides

BRAGG2D : Collecter des données 2D avec un faisceau de ligne primaire divergent

Médias d’exploitation

Aucun

Pas d’entretien et pas de frais supplémentaires pour les consommables

Applications

XRR, HRXRD; identification de phase, quantification, raffinement de la structure, stress résiduel, texture
