SKYSCAN 1275
최고의 사용편의성
하이라이트

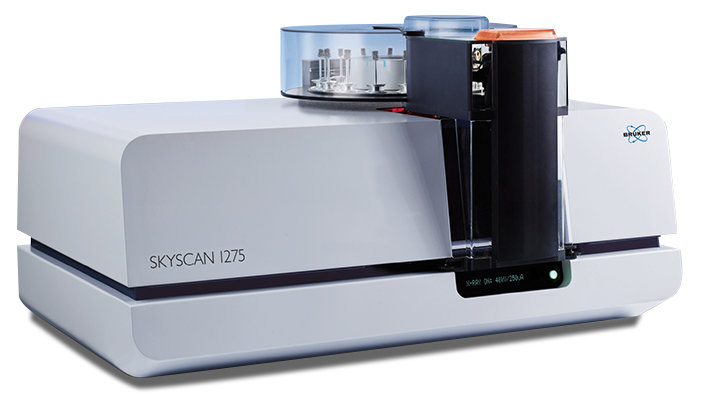

SKYSCAN 1275 – 모두를 위한 3D XRM
데스크탑 SKYSCAN 1275는 다양한 샘플을 빠르게 스캔할 수 있도록 설계된 실제 3D X선 현미경 파워 팩입니다. 컴팩트한 기하학적 구조와 빠른 평면 패널 검출기 덕분에 결과 시간은 몇 분 정도로 단축될 수 있습니다. QC 및 생산 모니터링에 이상적입니다.
SKYSCAN 1275는 높은 수준의 자동화를 통해 우수한 사용 편의성을 제공합니다. 제어판에서 버튼을 누르기만 하면 빠른 스캔의 자동 시퀀스가 시작되고 재구성 및 볼륨 렌더링이 시작됩니다. 다음 샘플이 스캔이 되는 동안 모든 과정은 진행 됩니다.
옵션인 16종 샘플 체인저는 무인 자동 처리가 가능하게하여 높은 처리량으로 스캔이 가능합니다.
3D.SUITE는 SKYSCAN 1275의 기능을 보완해 주는데, 이 광범위한 소프트웨어 는 GPU 가속 재구성, 2D/3D 형태 분석, 표면 및 볼륨 렌더링 시각화기능을 제공합니다.
마켓 갤러리
적정 제조
의료 기기
에너지 저장/배터리
지질/석유화학

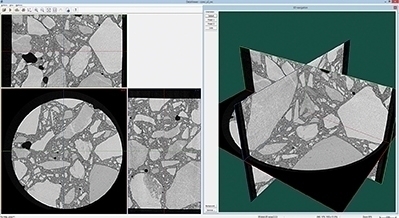

건축 자재

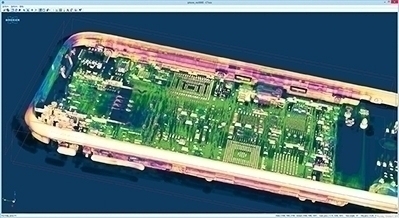

전자 부품/장치
주요 기능

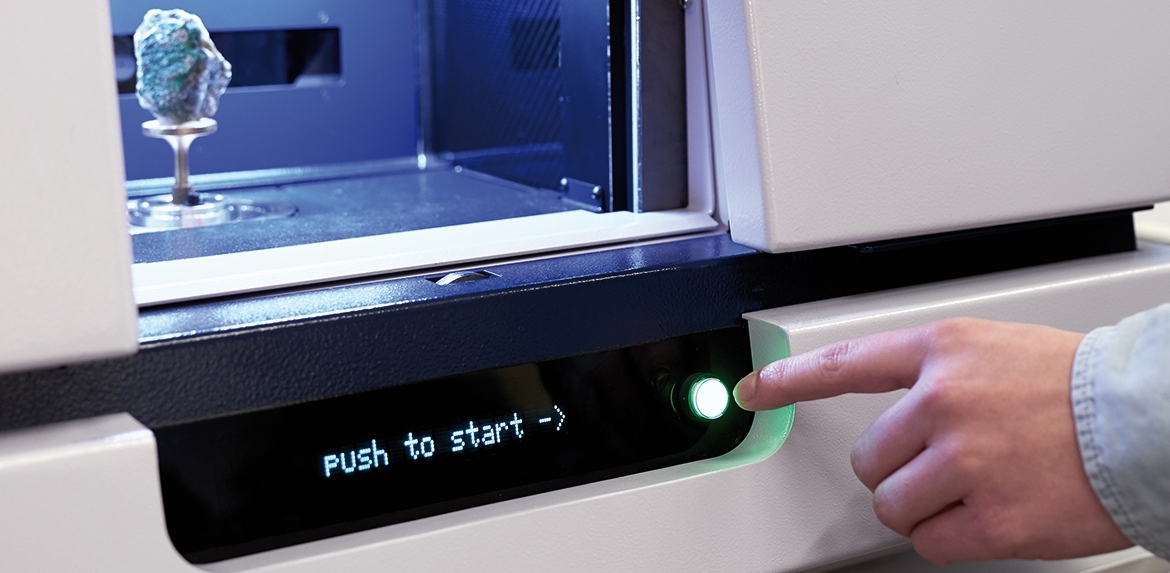

푸시 버튼 XRM
수동 또는 자동으로 샘플을 삽입하여 추가 상호 작용 없이 완전한 3D 데이터를 가져올 수 있습니다.
푸시 버튼 XRM은 자동 샘플 크기 감지, 샘플 스캐닝, 3D 재구성 및 3D 볼륨 렌더링의 모든 기능을 제공 합니다. 일상적인 작업이나 전문가가 아닌 사용자가 작업하는데도 이상적입니다!
완전한 제어가 필요한가요? 걱정하지 마세요. SKYSCAN 1275는 모든 기능을 제공합니다.
샘플 체인저와 결합된 SKYSCAN 1275는 24시간 일주일간 언제나 원하실 때 사용 가능합니다.

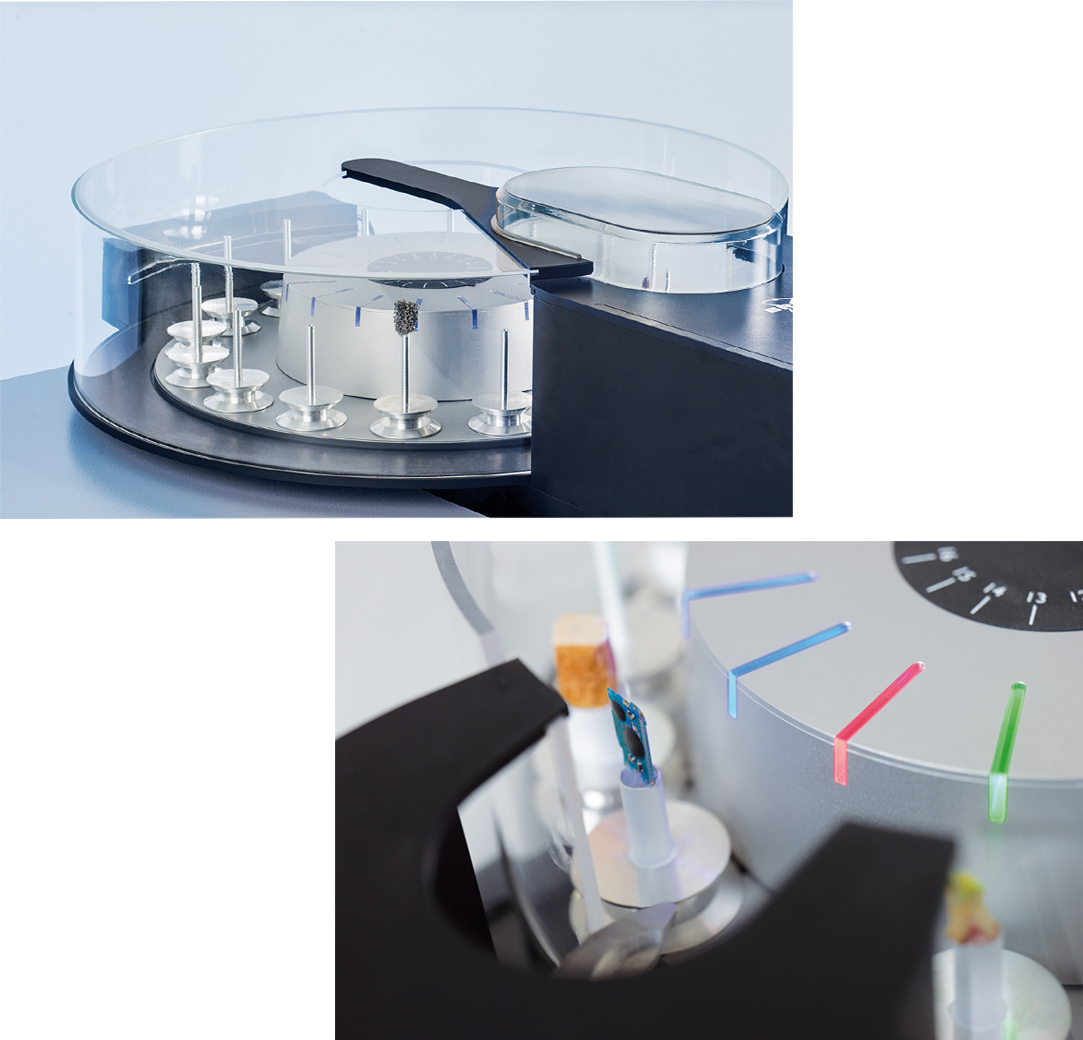

샘플 체인저
SKYSCAN 1275에는 QC 및 일상적인 분석을 위한 처리량을 늘리기 위해 외부 16종 샘플 체인저가 장착될 수 있습니다. 샘플 체인저에서는 직경 96mm까지 다양한 샘플 크기를 배치할 수 있습니다. 진행중이던 샘플의 스캔 프로세스를 중단하지 안고 언제든지 샘플 교체가 가능합니다. 새 샘플이 자동으로 감지되고 LED는 준비/스캔/완료 등의 모든 검사의 상태를 표시해 줍니다.
In-situ 스테이지
Bruker 재료 테스트 스테이지는 최대 4400N의 압축 실험과 최대 440N의 인장 실험을 수행할 수 있도록 설계되었습니다. 모든 스테이지는 케이블 연결 없이 시스템의 회전 스테이지를 통해 자동으로 소통합니다. 제공된 소프트웨어를 사용하여 예약된 스캔 실험을 설정할 수 있습니다.
브루커의 가열 / 냉방 스테이지는 최대 +80ºC 또는 주변 온도보다 30ºC 낮은 온도까지 도달할 수 있습니다. 다른 스테이지들과 마찬가지로 추가 연결이 필요하지 않으며 스테이지를 자동으로 인식할 수 있습니다. 가열 / 냉각 스테이지를 사용하여 샘플은 비-상온 조건에서 검사하여 온도가 샘플의 미세 구조에 미치는 영향을 평가할 수 있습니다.
SKYSCAN 1275
성능 저하없이 외부 냉각수 또는 특수 전력 필요 없음 : 오늘날의 생태학적 및 경제적 요구에 맞게 설계되었습니다.

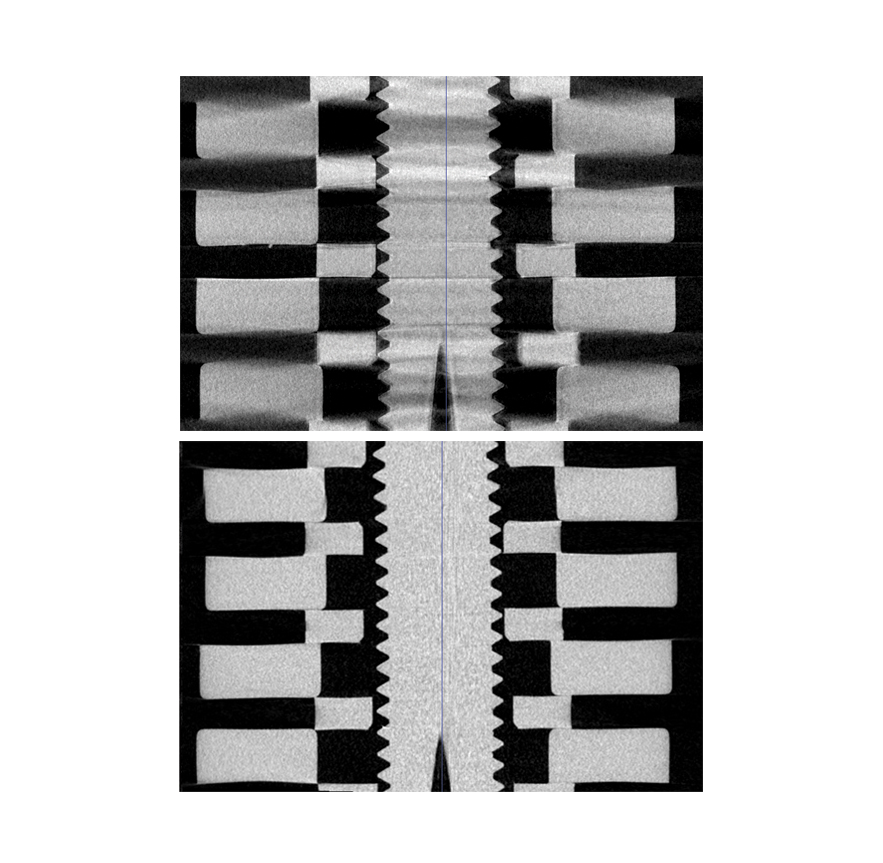

헬리칼 스캐닝
원뿔 빔 형상(위쪽)은 샘플에서 수평 구조를 재구성할 때 노이즈/더미를 일으킬 수 있습니다. 헬릭스 스캐닝(bottom)은 획득 단계에서 나선형 궤적으로 이러한 노이즈/더미를 방지합니다.
주요 응용 프로그램

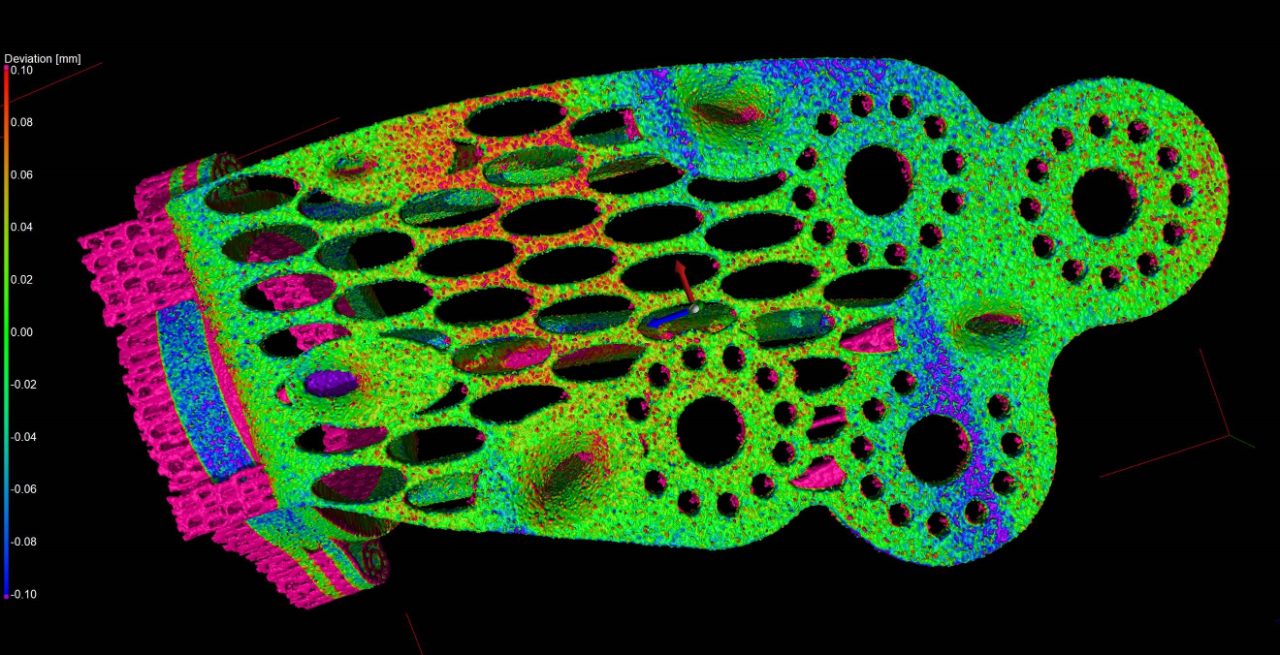

적층 가공
일반적으로 3D 프린팅이라고도 하는 적층 제조를 통해 복잡한 외부 및 내부 구조를 갖춘 구성 요소를 만들 수 있습니다. 특수 성형 또는 툴링이 필요한 고전적인 기술과 달리 적층 제조는 1피스 프로토타입과 대형 배치 생산 부품의 경제적 인 생산을 가능하게합니다. 완료 되고나면 구성 요소가 의도한 대로 수행되도록 하기 위해 내부 및 외부 구조를 모두 확인하는 것이 중요합니다. XRM을 사용하면 비파괴적 방식으로 이러한 검사가 가능하여 구성 요소가 사양을 충족하거나 그 이상이라는 것을 확인할 수 있습니다.
- 갇힌 분말에 대한 내부 공극 검사
- 외부 및 내부 차원의 유효성 검사
- CAD 모델과의 직접 비교
- 단일 및 다중 재료 구성 요소 분석

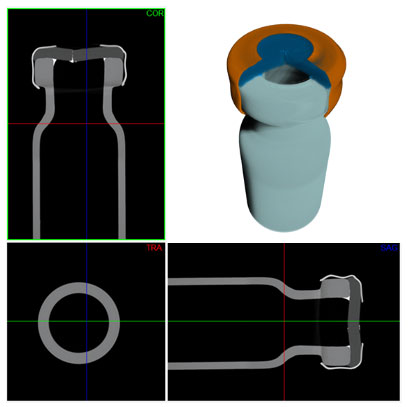

의료 기기 및 의약품 포장
- 포장 어셈블리를 설계하고 테스트하는 것은 의약품이 환자에게 적절하고 안전한 방법으로 전달될 수 있도록 하는 중요한 작업입니다. XRM은 비파괴적 방법으로 품질검사(QC)를 신속하게 할 수 있도록 하여 생산 공정과 제품 결과물의 성능에 대해 확신을 줍니다.
- QC용 의료 기기의 높은 스캔 처리량
- 최대 10cm x 10cm x 10cm 크기의 제약 포장의 무결성을 조사
- 내부 금속 및 플라스틱 부품의 품질 및 정렬 을 모니터링하고 제어
- 외부 및 내부 치수를 측정하고 결함을 감지

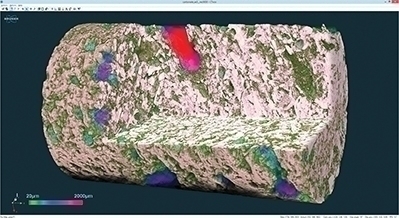

지질학
XRM은 소형 광물 샘플에서 부터 전체 코어 크기의 대형 드릴 코어에 이르기까지 다양한 지질 재료들의 특성을 비파괴적으로 추출해 냅니다.
- 입자 크기, 개방/폐쇄 다공성 및 연결과 같은 구조적 파라미터의 정량적 분석
- 광물 상 분포를 3D로 계산
- 시내 기계 테스트를 적용하여 샘플 구조를 기계적 특성과 상호 연관

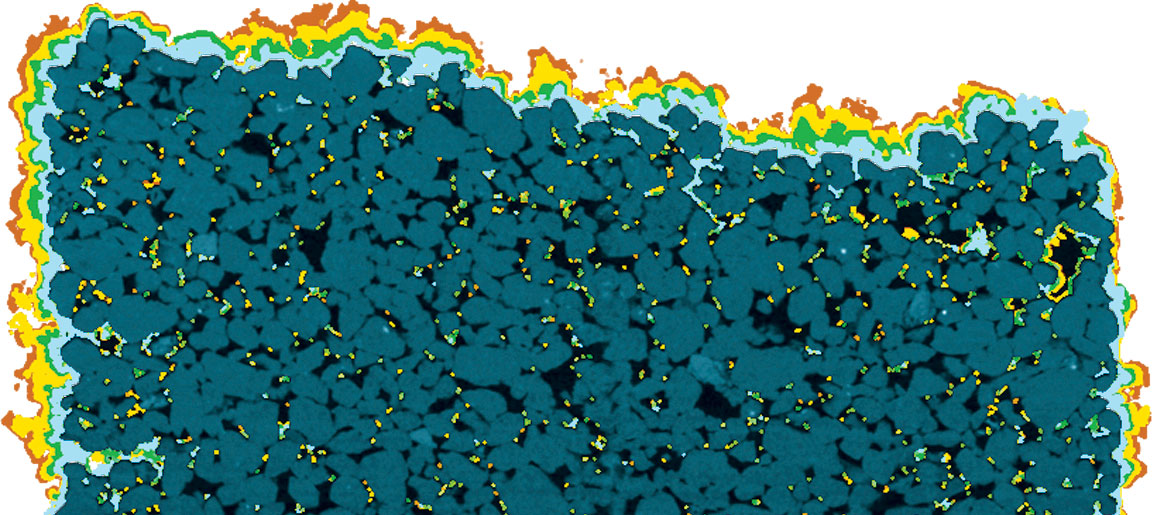

- 다공성 매체에서 유체 흐름, 결정화, 용해 및 기타 공정 시각화
응용 프로그램 갤러리
SKYSCAN 1275 사양
특징 |
사양 |
장점 |
X선 소스 |
20 – 100 kV 10 W < 5 μm 스팟 크기 4W |
유지 보수가 없는 밀봉된 X선 소스 QC 또는 4D XRM에 대한 빠른 스캔 |
X선 검출기 |
액티브 픽셀 CMOS 평면 패널 3 MP (1944 x 1536) 75 μm 픽셀 크기 |
탁월한 신호 대 노이즈 넓은 시야각 |
개체 크기 |
직경 96mm 높이 120mm |
광범위한 샘플 크기를 스캔할 수 있습니다. |
샘플 체인저 (선택 사항) |
직경 50mm까지 16개 시료 직경 96mm까지 8개 시료 외부 액세스 |
높은 무인 처리량 모든 조합의 크고 작은 샘플 실제 스캔을 중단하지 않고 언제든지 샘플을 추가/제거합니다. |
규격 |
W 1040 mm x D 665 mm x H 400 mm 무게 170 kg |
모든 실험실에 적합한 공간 절약형 데스크탑 시스템 |
전원 공급 장치 |
100-240V AC, 50-60Hz, 최대 3A |
최소 설치 요구 사양과 표준 전원 공급 으로 충족 |
위치, 스캔, 재구성 및 분석
Bruker XRM 솔루션은 정보를 취합하고 분석하는 모든 소프트웨어를 포함하고 있습니다. 매개변수 최적화에 대해 사용자 안내가 포함된 직관적인 그래픽 사용자 인터페이스는 전문가와 초보자 모두를 지원합니다. 최신 GPU 기반 알고리즘을 사용하여 재구성 시간이 크게 단축됩니다. CTVOX, CTAN 및 CTVOL은 결합하여 모델의 정성적, 정량적 분석을 위한 강력한 소프트웨어 제품군으로 형성되어 있습니다.
측정 소프트웨어:
SKYSCAN 1275 – 계측기 제어, 측정 계획 및 수집
재구성 소프트웨어:
NRECON – 2D 프로젝션 이미지를 3D 볼륨으로 변환
분석 소프트웨어:

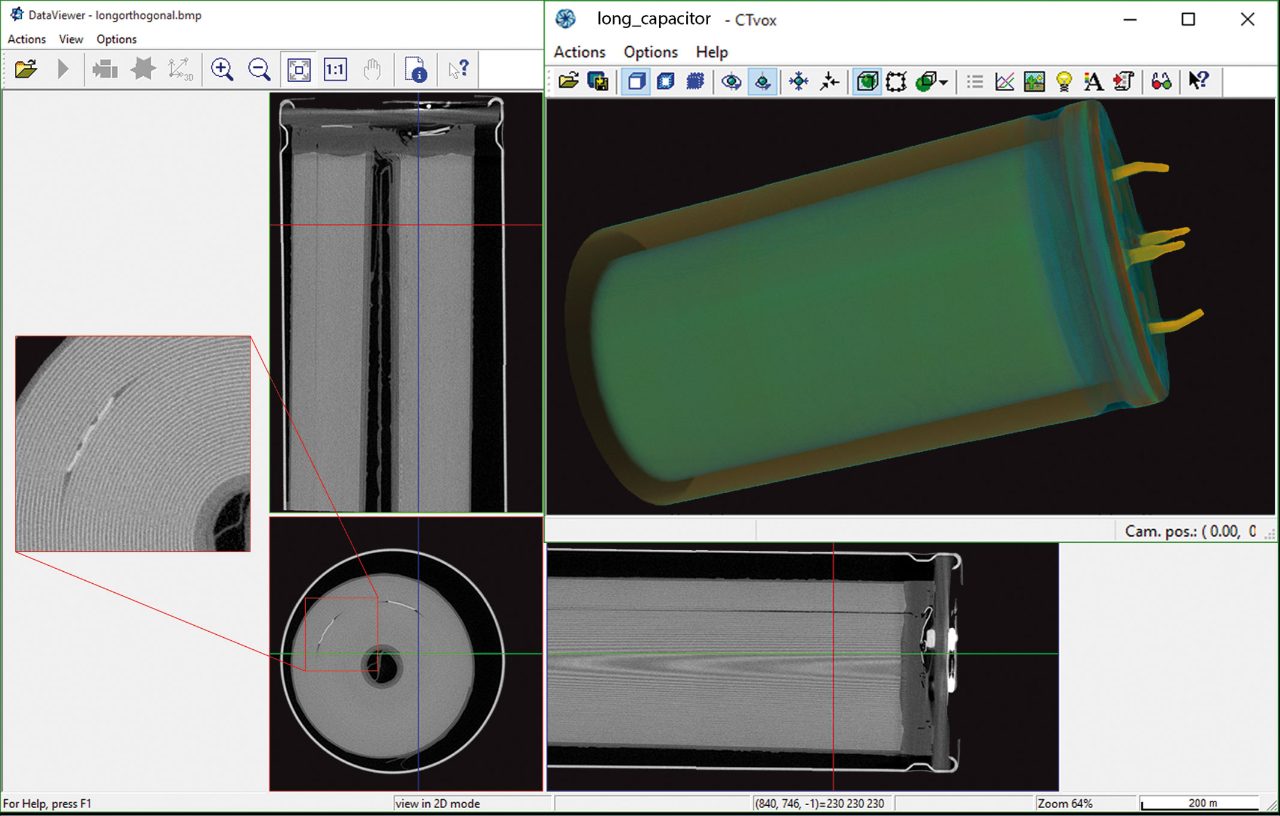

DATAVIEWER – 3D 볼륨의 슬라이스별 검사 및 2D/3D 이미지 등록
CTVOX – 볼륨 렌더링에 의한 사실적인 시각화
CTAN – 2D/3D 이미지 분석 및 처리
CTVOL – CAD 또는 3D 프린팅을 위해 내보낼 표면 모델의 시각화
웨비나
SKYSCAN 1275 관련자료
동영상
서비스 & 서포트
- 온라인상으로 최상의 원격서비스 도구를 이용해 하드웨어, 소프트웨어, 어플리케이션 관련 기술 서포트를 제공하는 헬프데스크
- LabScape 유지보수서비스계약
- 현장, 요청 서포트
- 설치,구동 및 성능 검증
- 부지 계획, 이전설치 및 상담
- 교체 및 예비 부품, 소모품, 그리고 오프라인 및 온라인 교육
- 소프트웨어 업데이트, 메뉴얼, LabScape MSA 관리 (brukersupport.com)
