SKYSCAN 1275
Máxima facilidade de uso
Destaques

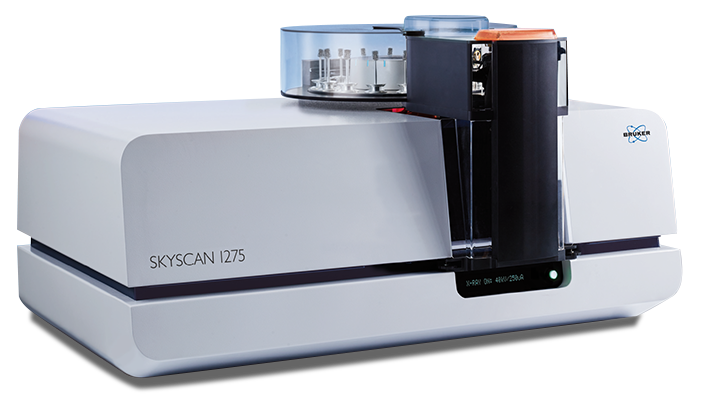

SKYSCAN 1275 – XRM 3D para todos
O desktop SKYSCAN 1275 é um verdadeiro power pack de microscopia de raios X 3D, projetado para digitalização rápida de uma ampla variedade de amostras. Graças à geometria compacta e ao detector de tela plana rápido, o tempo para o resultado pode ser tão curto quanto alguns minutos. Apenas ideal para controle de qualidade e produção.
Além disso, o SKYSCAN 1275 vem com um alto nível de automação, proporcionando uma facilidade de uso superior. Basta pressionar o botão no painel de controle para iniciar uma sequência automática de uma varredura rápida, seguida de reconstrução e renderização de volume. Tudo executado enquanto a próxima amostra já está sendo digitalizada.
O trocador de amostra opcional de 16 posições permite até mesmo a digitalização autônoma de alto rendimento.
O SKYSCAN 1275 é complementado pelo 3D.SUITE. Este amplo conjunto de software abrange reconstrução acelerada por GPU, análise morfológica 2D/3D, bem como visualização de renderização de superfície e volume.
Galeria de Mercado
Manufatura Aditiva
Dispositivos Médicos
Armazenamento de Energia / Baterias
Geológica/Petroquímica

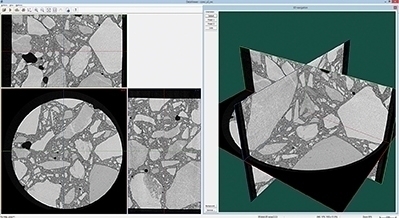

Materiais de Construção

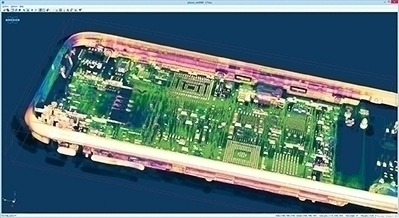

Componentes/Dispositivos Eletrônicos
Características Principais

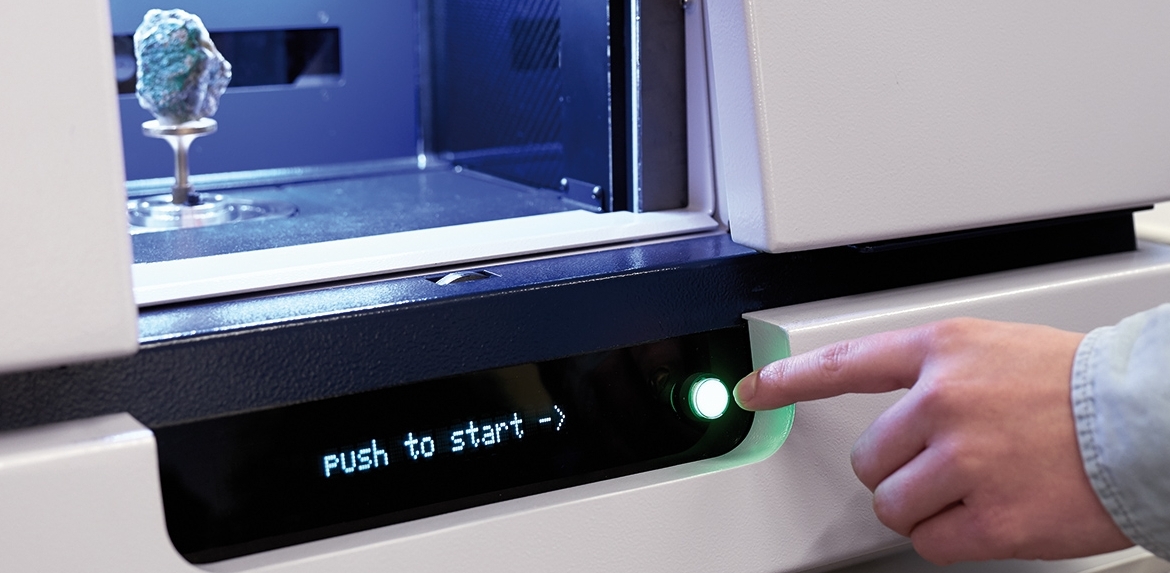

Push-Button XRM
Basta inserir uma amostra, manual ou automaticamente, e obter um volume 3D completo sem nenhuma interação adicional.
O Push-Button XRM inclui tudo: detecção automática de tamanho de amostra, digitalização de amostra, reconstrução 3D e renderização de volume 3D. Ideal para tarefas de rotina ou operação por usuários não especialistas!
Você precisa de controle total? Sem problemas, o SKYSCAN 1275 oferece todos os recursos.
Combinado com um trocador de amostras, o SKYSCAN 1275 funciona 24 horas por dia, 7 dias por semana.

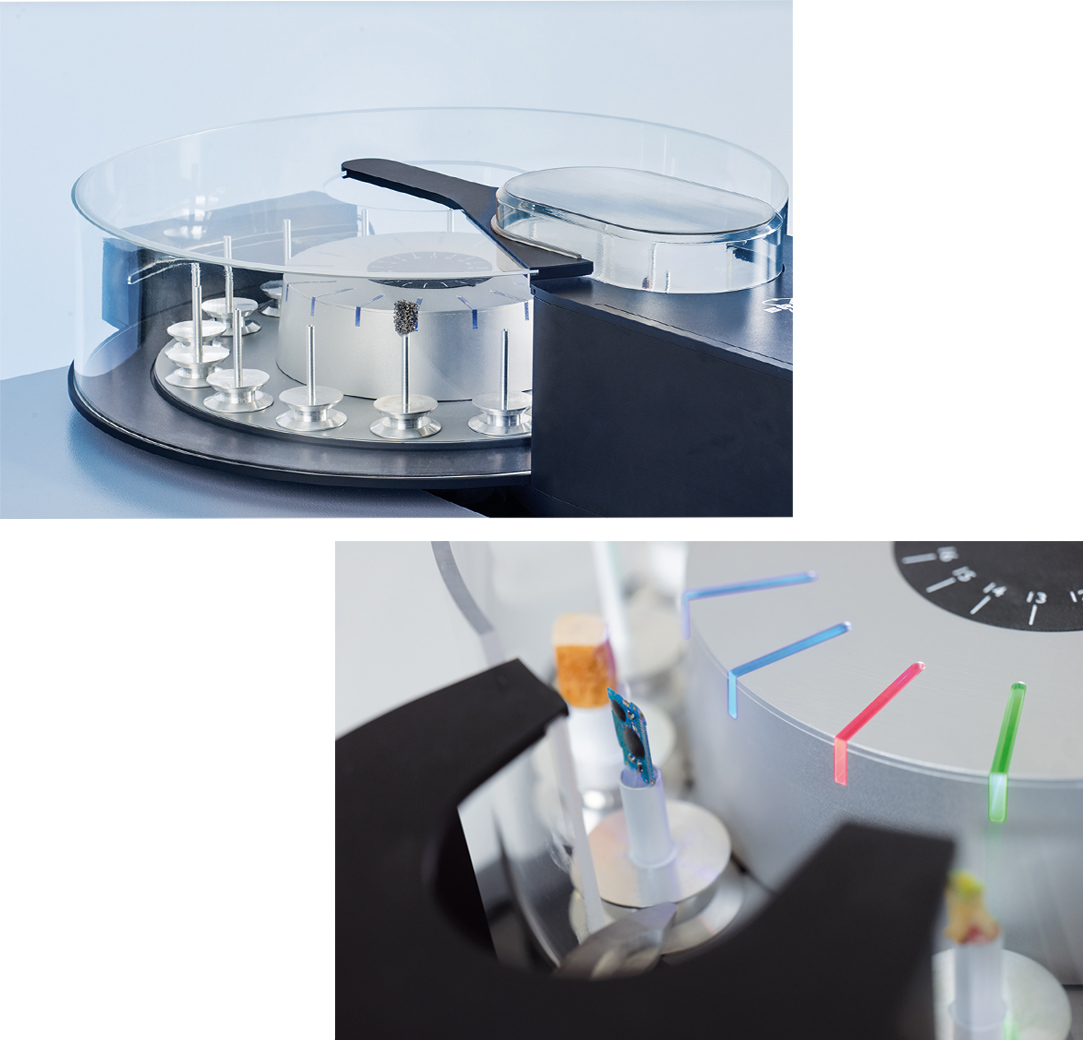

Trocador de amostra
O SKYSCAN 1275 pode opcionalmente ser equipado com um trocador de amostra externo de 16 posições para aumentar o rendimento para CQ e análises de rotina.
O trocador de amostra aceita uma variedade de tamanhos de amostra, até um diâmetro de 96 mm.
As amostras podem ser facilmente substituídas a qualquer momento sem interromper o processo de digitalização em andamento. Novas amostras são detectadas automaticamente e os LEDs indicam o status de cada varredura: pronta, varredura, concluída.
Fases in situ
Os estágios de teste de materiais da Bruker são projetados para realizar experimentos de compressão de até 4400 N e experimentos de tração de até 440 N. Todos os estágios se comunicam automaticamente através do estágio de rotação do sistema, sem a necessidade de conexões de cabos. Usando o software fornecido, experimentos de varredura programados podem ser configurados.
Os estágios de aquecimento e resfriamento da Bruker podem atingir temperaturas de até +80ºC, ou 30ºC abaixo da temperatura ambiente. Assim como os outros estágios, não são necessárias conexões extras e há um reconhecimento automático do estágio. Usando os estágios de aquecimento e resfriamento, as amostras podem ser examinadas em condições não ambientais, para avaliar o efeito da temperatura na microestrutura da amostra.
SKYSCAN 1275
Sem água de refrigeração externa ou energia especial sem comprometer o desempenho: Projetado para as necessidades ecológicas e econômicas de hoje.
Varredura Helicoidal

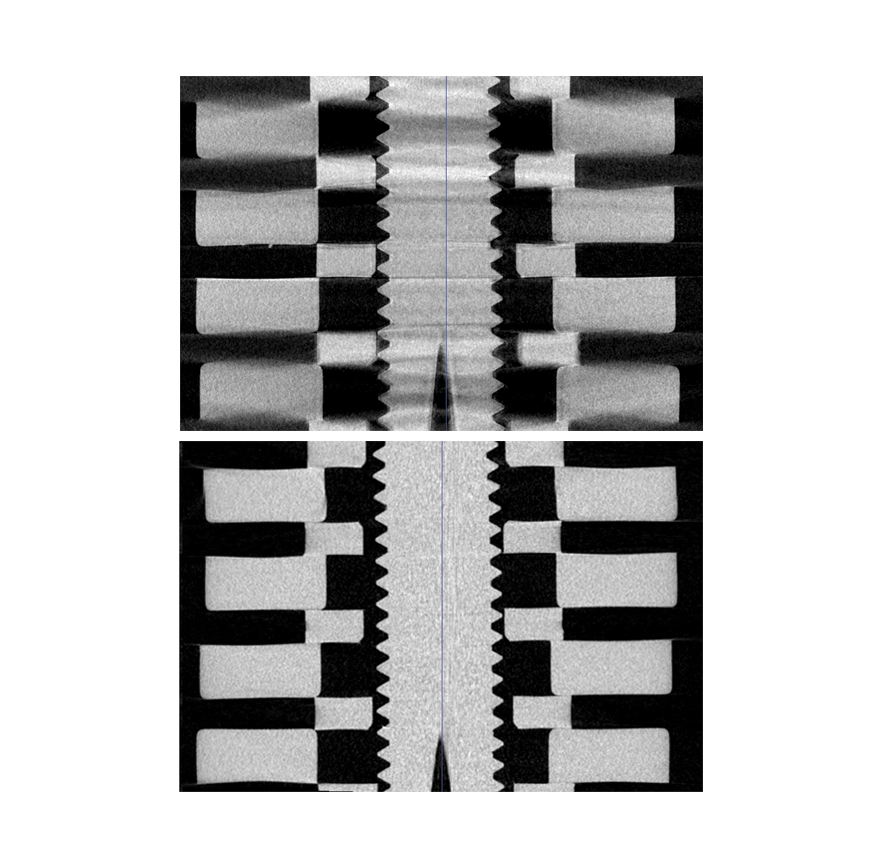

A geometria de feixe cônico (topo) pode causar artefatos ao reconstruir estruturas horizontais em uma amostra. A varredura helicoidal (parte inferior) evita tais artefatos com trajetória espiral durante a fase de aquisição.
Aplicativos em Destaque
Additive Manufacturing
A manufatura aditiva, também comumente chamada de impressão 3D, permite a criação de componentes com estrutura externa e interna complexa. Ao contrário das técnicas clássicas que requerem moldes ou ferramentas especiais, a manufatura aditiva permite a produção econômica de protótipos de uma peça e peças de produção em grandes lotes. Uma vez concluído, a confirmação da estrutura interna e externa é importante para garantir que o componente funcione conforme o esperado. O XRM permite essa inspeção de maneira não destrutiva, dando confiança de que um componente atenderá ou excederá as especificações.
- Inspeção de vazios internos para pó preso
- Validação de dimensões externas e internas

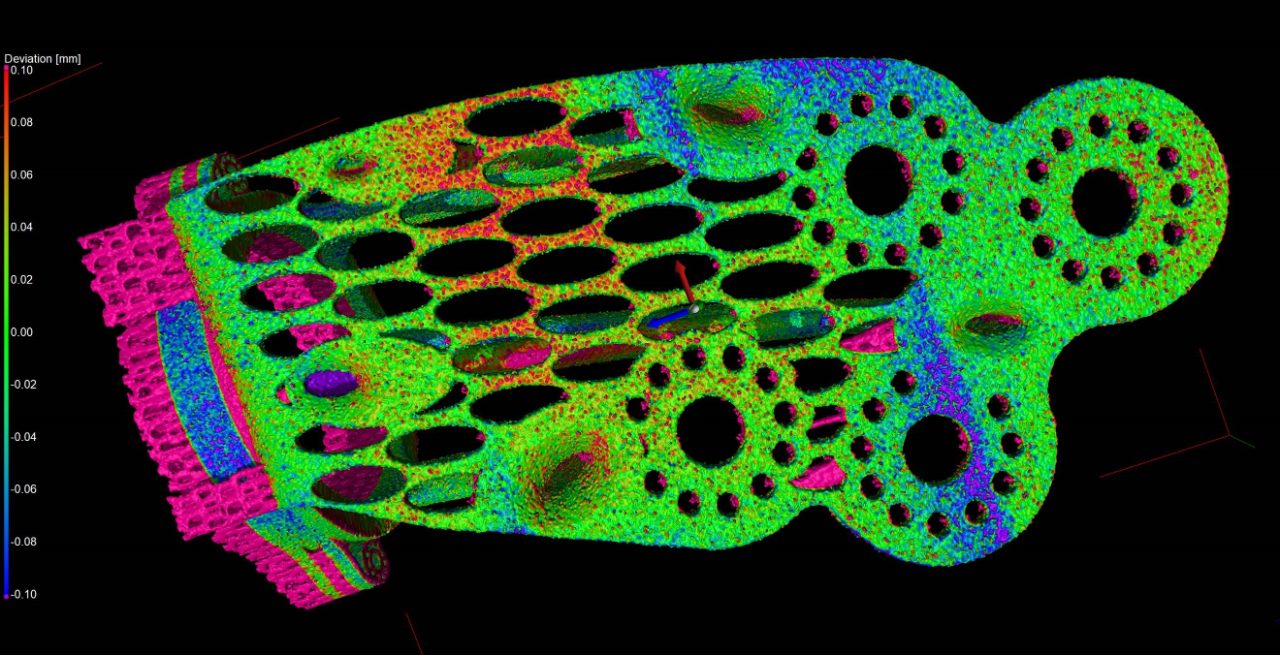

- Comparação direta com modelos CAD
- Análise de componentes únicos e multimateriais

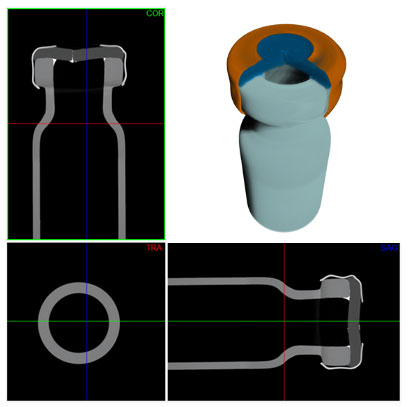

Dispositivos Médicos e Embalagens Farmacêuticas
Projetar e testar conjuntos de embalagens é uma tarefa crítica para garantir que o medicamento possa ser entregue de maneira adequada e segura ao paciente. O XRM permite inspeção rápida para CQ de forma não destrutiva, dando confiança no processo de produção e no desempenho do produto resultante.
- Varredura de alto rendimento de dispositivos médicos para CQ
- Investigue a integridade de embalagens farmacêuticas de até 10 cm x 10 cm x 10 cm
- Monitorar e controlar a qualidade e alinhamento de componentes internos de metal e plástico
- Meça dimensões externas e internas e detecte defeitos

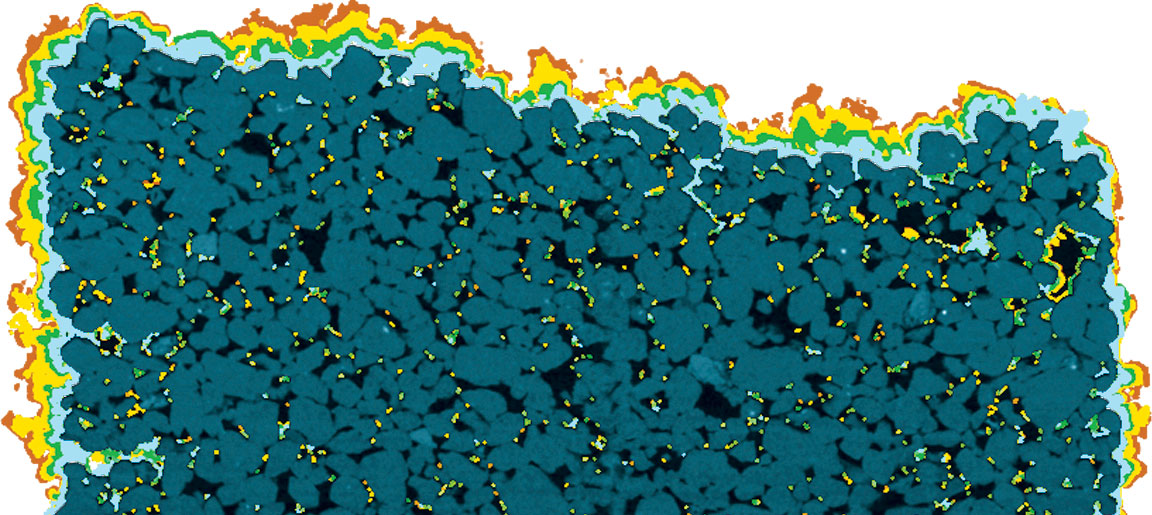

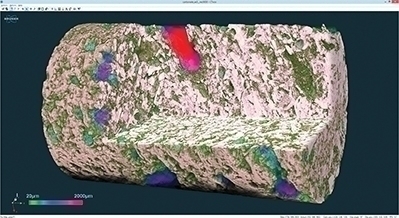

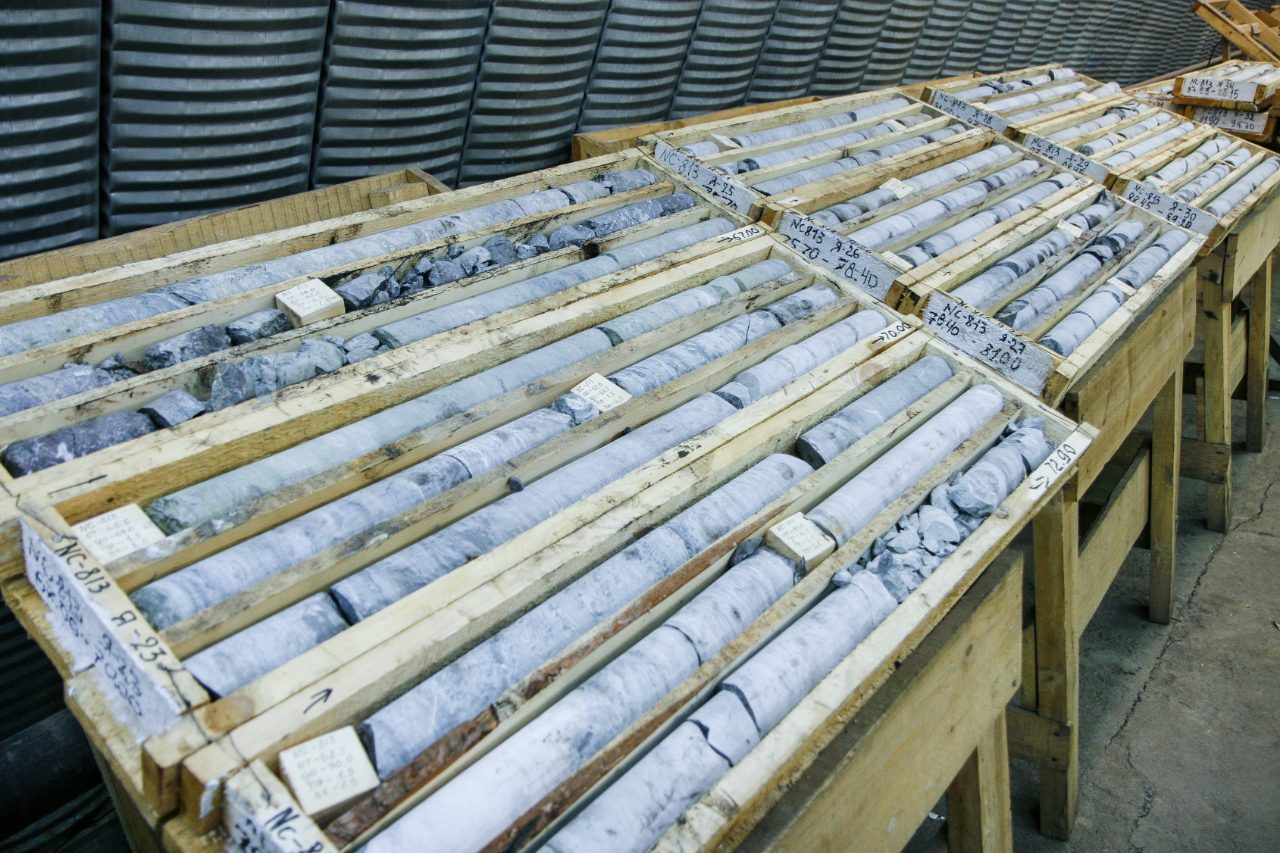

Geologia
O XRM permite a caracterização não destrutiva de uma ampla variedade de geomateriais, desde pequenas amostras minerais até grandes testemunhos de perfuração em tamanho total.
- Análise quantitativa de parâmetros estruturais, como tamanho de grão, porosidade aberta/fechada e conectividade
- Calcular a distribuição das fases minerais em 3D
- Correlacione a estrutura da amostra com as propriedades mecânicas aplicando testes mecânicos in situ
- Visualize fluxo de fluido, cristalização, dissolução e outros processos em meios porosos
Galeria de Aplicação
Especificações do SKYSCAN 1275
Feature |
Specification |
Benefit |
X-ray source |
20 – 100 kV 10 W < 5 µm spot size at 4 W |
Maintenance-free sealed X-ray source Fast scans for QC, or 4D XRM |
X-ray detector |
Active pixel CMOS flat-panel 3 MP (1944 x 1536) 75 µm pixel size |
Excellent signal-to-noise Large Field-of-View |
Object size |
96 mm diameter 120 mm height |
Capable to scan a large range of sample sizes |
Sample changer (optional) |
16 samples up to 50 mm diameter 8 samples up to 96 mm diameter External access |
Unattended high throughput Any combination of large and small samples Add/remove samples at any time without interrupting the actual scan |
Dimensions |
W 1040 mm x D 665 mm x H 400 mm Weight 170 kg |
Space-saving desktop system that fits in every lab |
Power supply |
100-240V AC, 50-60Hz, 3A max. |
Minimum installation requirements, a standard power supply suffices |
POSICIONAR, VERIFICAR, RECONSTRUIR E ANALISAR
As soluções Bruker XRM incluem todo o software necessário para coletar e analisar dados. Uma interface gráfica de usuário intuitiva com otimização de parâmetros guiada pelo usuário oferece suporte a usuários experientes e novatos. Ao usar os mais recentes algoritmos alimentados por GPU, o tempo de reconstrução é substancialmente reduzido. CTVOX, CTAN e CTVOL se combinam para formar um poderoso conjunto de software para análise qualitativa e quantitativa de modelos.
Software de medição:
SKYSCAN 1275 – Controle de instrumentos, planejamento e coleta de medições
Software de reconstrução:
NRECON – Transforma as imagens de projeção 2D em volumes 3D
Software de Análise:

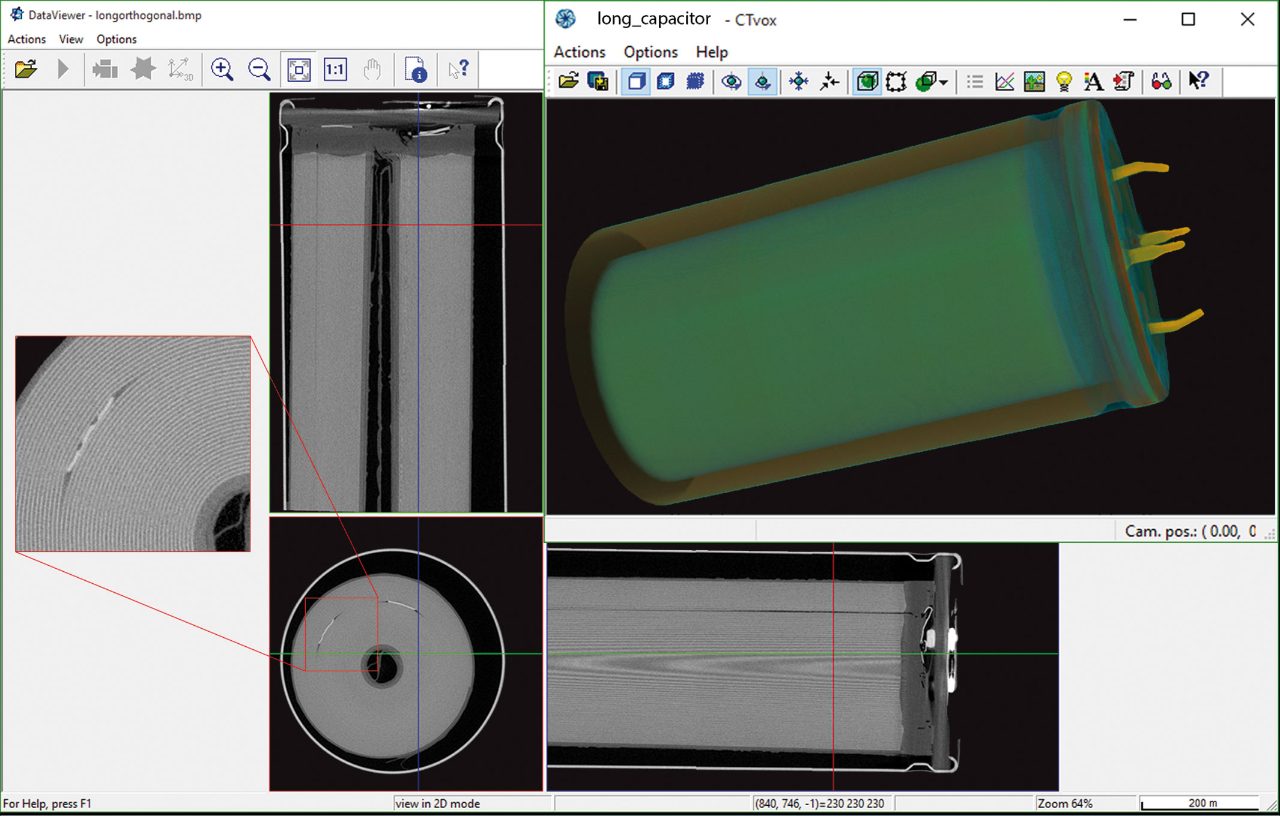

DATAVIEWER – Inspeção fatia a fatia de volumes 3D e registro de imagem 2D/3D
CTVOX – Visualização realista por renderização de volume
CTAN – análise e processamento de imagens 2D/3D
CTVOL – Visualização de modelos de superfície para exportação para CAD ou impressão 3D
