Microscopie 3D aux rayons X (XRM)

SKYSCAN 1273

Microscopie 3D à rayons X de grande capacité

Un banc d’analyse qui s’adapte à tous

Faits importants

300 x 500 mm
Des échantillons de plus grande taille
Un système de table avec une chambre qui peut loger
140 x 230 mm
Une zone de détection de
Détecteur à panneau plat grand format pour une numérisation rapide
130 keV
Une source haute énergie
Couvrant un large éventail de types d’échantillons

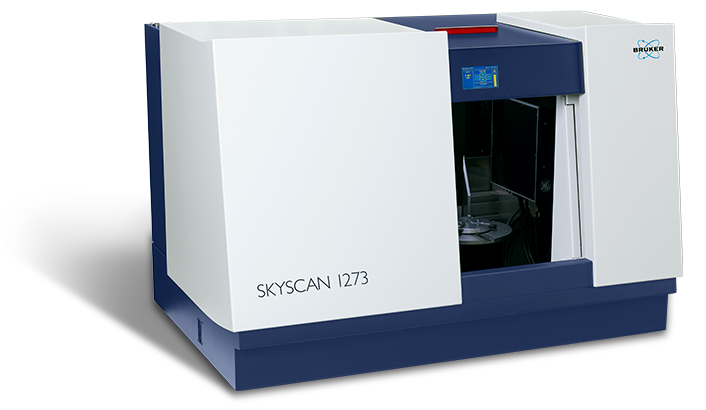

SKYSCAN 1273 – XRM de grande capacité

Le SKYSCAN 1273 établit une nouvelle norme pour les essais non destructifs (NDT) avec des instruments de table, offrant une performance pouvant être jusqu’à présent réalisée seulement par les systèmes de type cabine. Des échantillons d’une longueur maximale de 500 mm, d’un diamètre de 300 mm et d’un poids maximal de 20 kg peuvent être inspectés.



La combinaison d’une source de rayons X à haute énergie fonctionnant à une puissance supérieure et d’un détecteur de grand format à écran plat avec une  sensibilité et vitesse de lecture ultime permet une excellente qualité d’image en quelques secondes.



Le SKYSCAN 1273 est livré avec le pack 3D.Suite. Cette vaste gamme de logicielles inclus la reconstruction accélérée par GPU, l’analyse morphologique 2D/3D, ainsi que la visualisation de rendu de surface et de volume.

Caractéristiques clés

Caractéristiques du SKYSCAN 1273

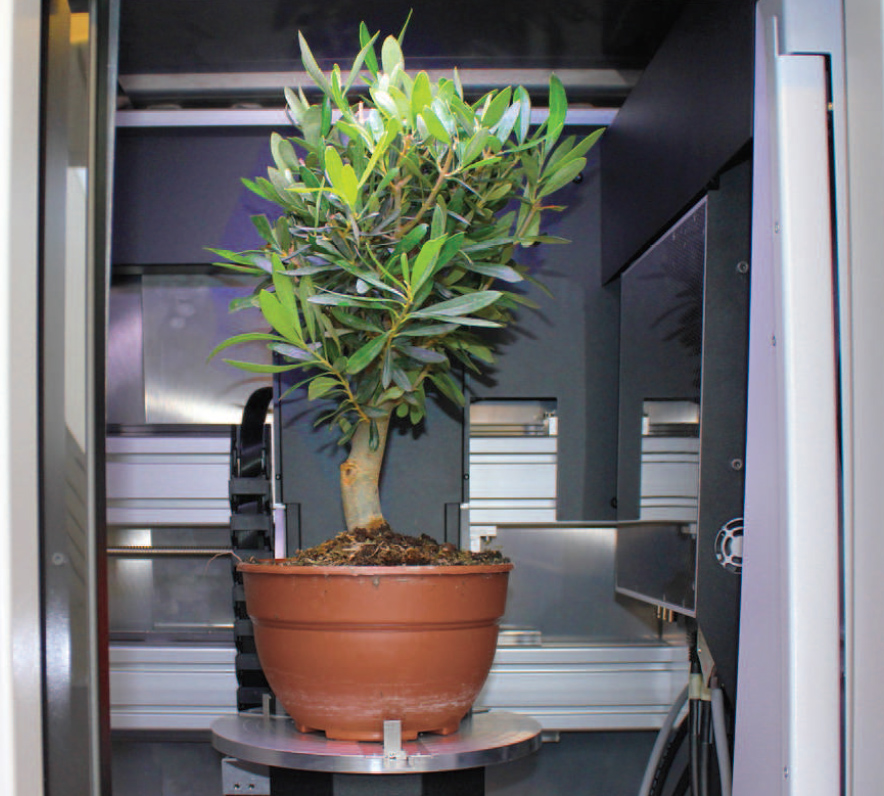

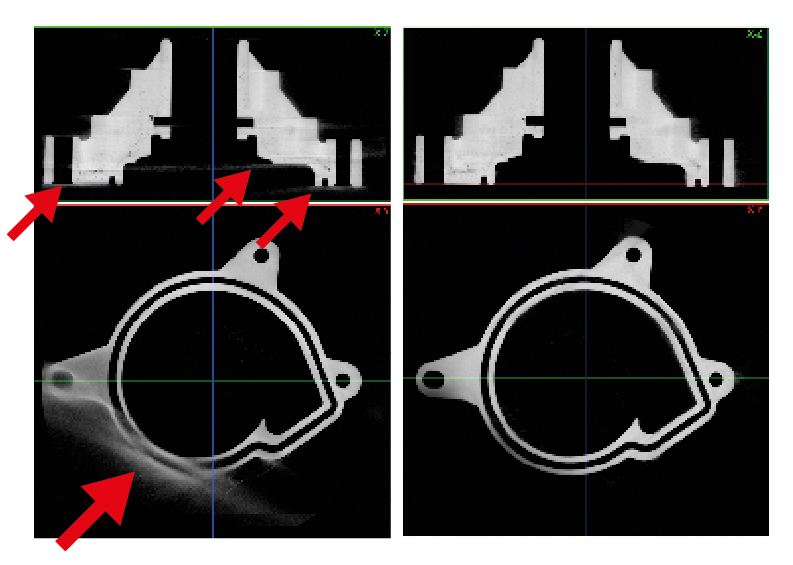

Banc de grande capacité

La grande chambre d’échantillon du SKYSCAN 1273 accepte des échantillons plus grands que ce qui ne peut être scanné dans un seul champ de vue. En dé décalant la numerisation par sections et en déplaçant le détecteur à panneau plat grand format en position décalée, le SKYSCAN 1273 permet la numérisation de gros objets jusqu’à 250 mm de diamètre et 250 mm de longueur. Le logiciel de reconstuction du package 3d.-SUITE assemble automatiquement et sans couture les images surdimensionnées.

Caractéristiques du SKYSCAN 1273

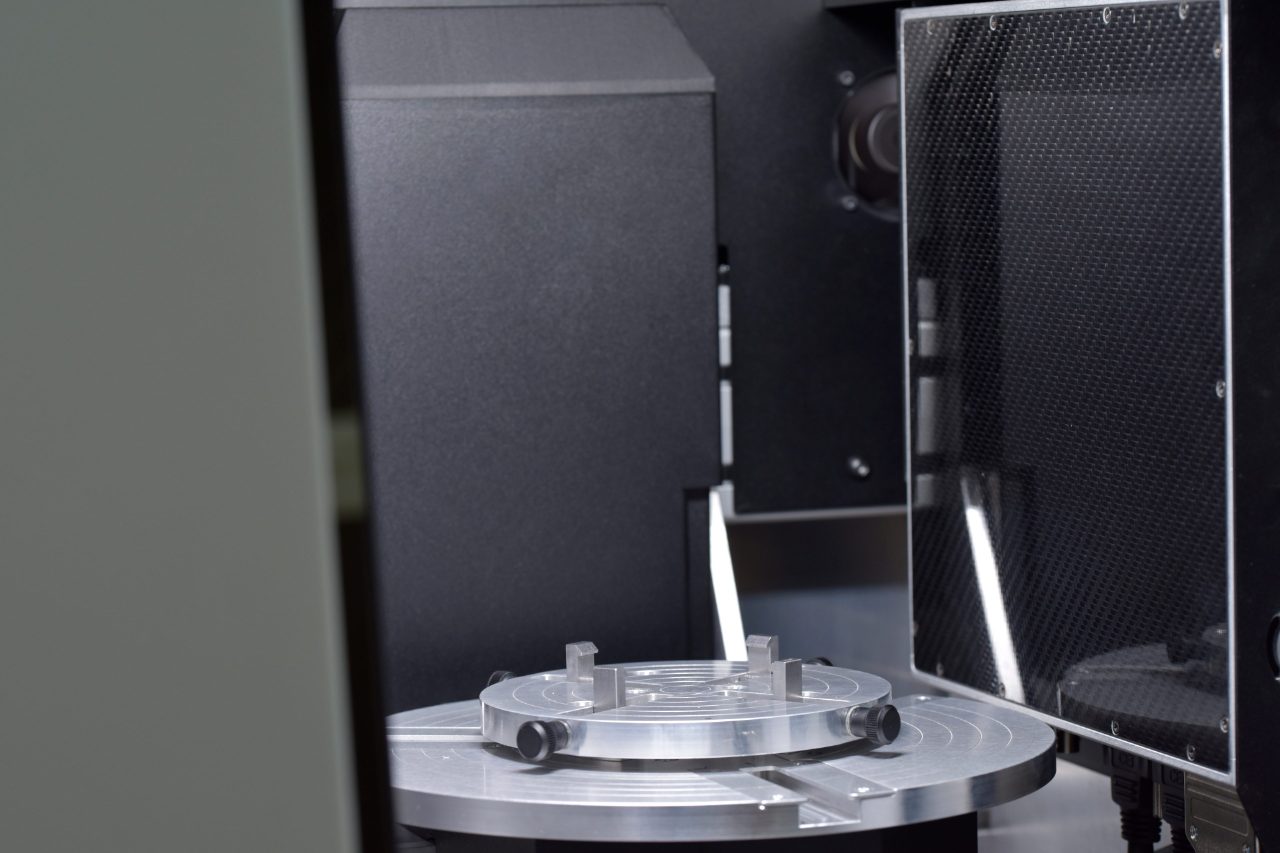

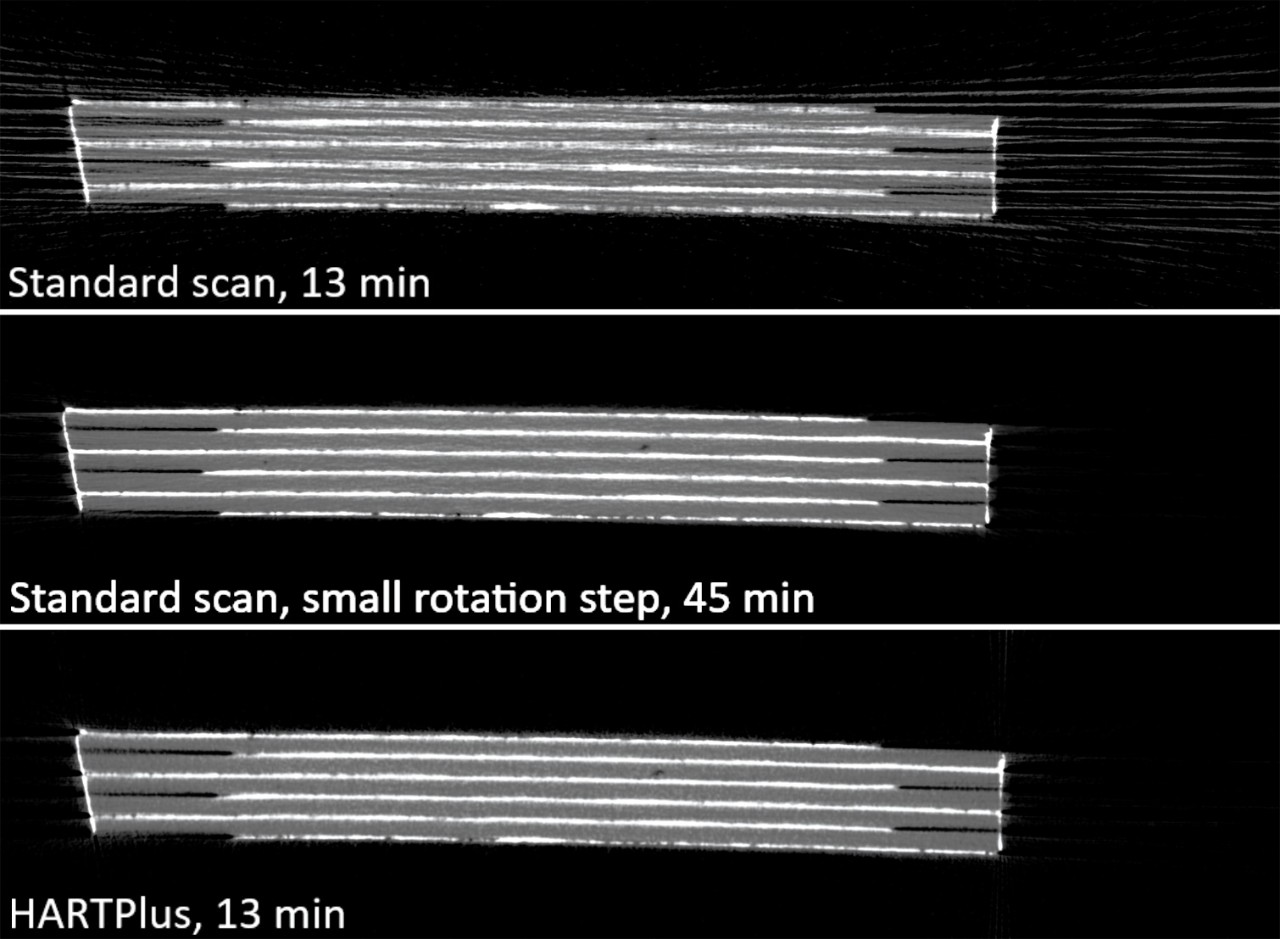

Dernière technologie du détecteur

Le SKYSCAN 1273 est équipé d’un détecteur grand format 6 MP basé sur la dernière technologie de panneau plat, réalisant un contraste très élevé dans les images accumulées grâce à la large gamme dynamique. La fréquence d’image rapide combinée avec un scintillateur optimisé permet une excellente qualité d’image dans un cycle étonnamment court de moins de 15 secondes, ce qui est idéal pour la microscopie 3D à rayons X résolue dans le temps.

Caractéristiques du SKYSCAN 1273

Plateformes in situ

Les chambres de test d’essai de matériaux de Bruker sont conçues pour effectuer des expériences de compression jusqu’à 4400 N et des expériences de traction jusqu’à 440 N. Toutes les chambres de test communiquent automatiquement via la plateforme de rotation du système, sans avoir besoin de connexions de câble. À l’aide du logiciel fourni, planifier des expériences de scan peuvent être configurées.

Les chambres de chauffage et de refroidissement de Bruker peuvent atteindre des températures allant jusqu’à +80ºC, ou jusqu’à 30ºC en dessous de la température ambiante. Tout comme les autres chambres, aucune connexion supplémentaire n’est nécessaire, et le système reconnait automatiquement la presence de la chambre. À l’aide des chambres de chauffage et de refroidissement, les échantillons peuvent être examinés dans des conditions de temperatures non ambiantes, afin d’évaluer l’effet de la température sur la microstructure de l’échantillon.

Applications marquantes

SKYSCAN 1273

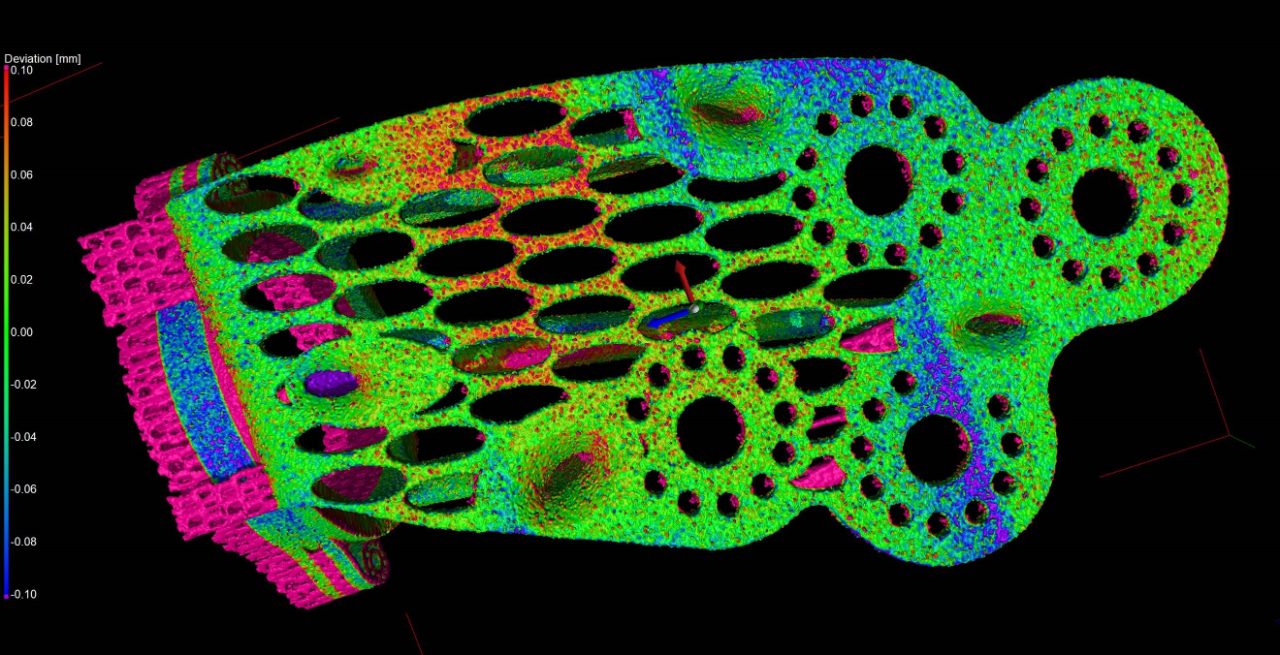

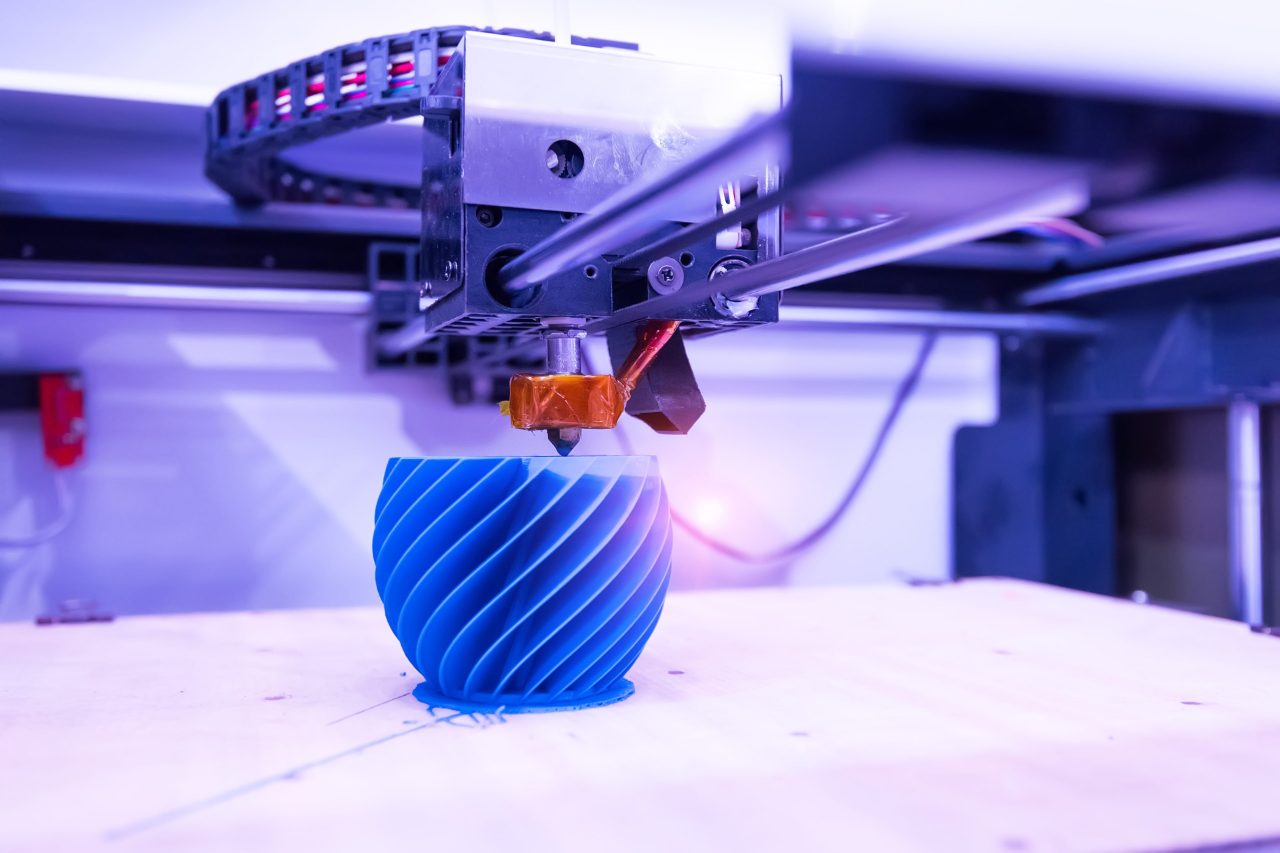

Fabrication additive

La fabrication additive, plus communément appelée impression 3D, permet la création de composants de structure externe et interne complexe. Contrairement aux techniques classiques qui nécessitent un moulage ou un outillage spécial, la fabrication additive permet la production économique aussi bien de pièces prototypes que de pièces de production en lots. Une fois terminé, la validation de la structure interne et extérieure est importante afin de s’assurer que le composant fonctionnera comme prévu. La XRM permet d’effectuer cette inspection de manière non destructive, donnant la détermination qu’un composant correspond ou non aux spécifications.

  • L‘inspection des vides internes pour la poudre piégée
  • La validation des dimensions externes et internes
  • La comparaison directe avec les modèles CAO
  • L‘analyse des composants mono et multi-matériaux
SKYSCAN 1273

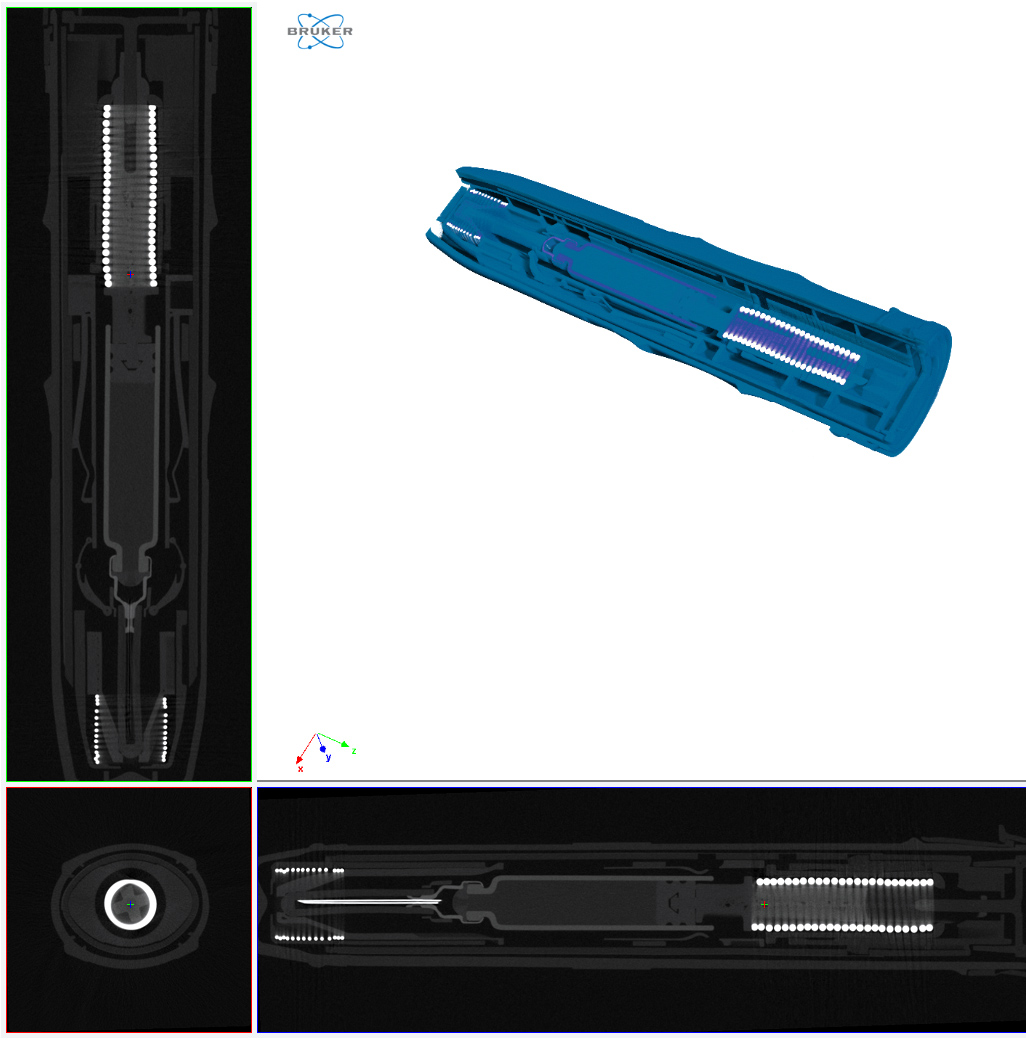

Dispositifs médicaux et emballages pharmaceutiques

La conception et l’essai des ensembles d’emballage est une tâche essentielle pour s’assurer que la médecine soit effectuée de manière appropriée et sûre pour le patient. La XRM permet une inspection rapide de la QC de manière non destructive, donnant de la certitude sur le processus de production et sur les performances du produit qui en résulte.

  • Scanner à haut débit des dispositifs médicaux pour QC
  • Étudier l’intégrité des emballages pharmaceutiques jusqu’à une taille de 20 cm x 20 cm x 20 cm
  • Surveiller et contrôler la qualité et l’alignement des composants métalliques et plastiques internes
  • Mesurer les dimensions externes et internes et détecter les défauts
SKYSCAN 1273

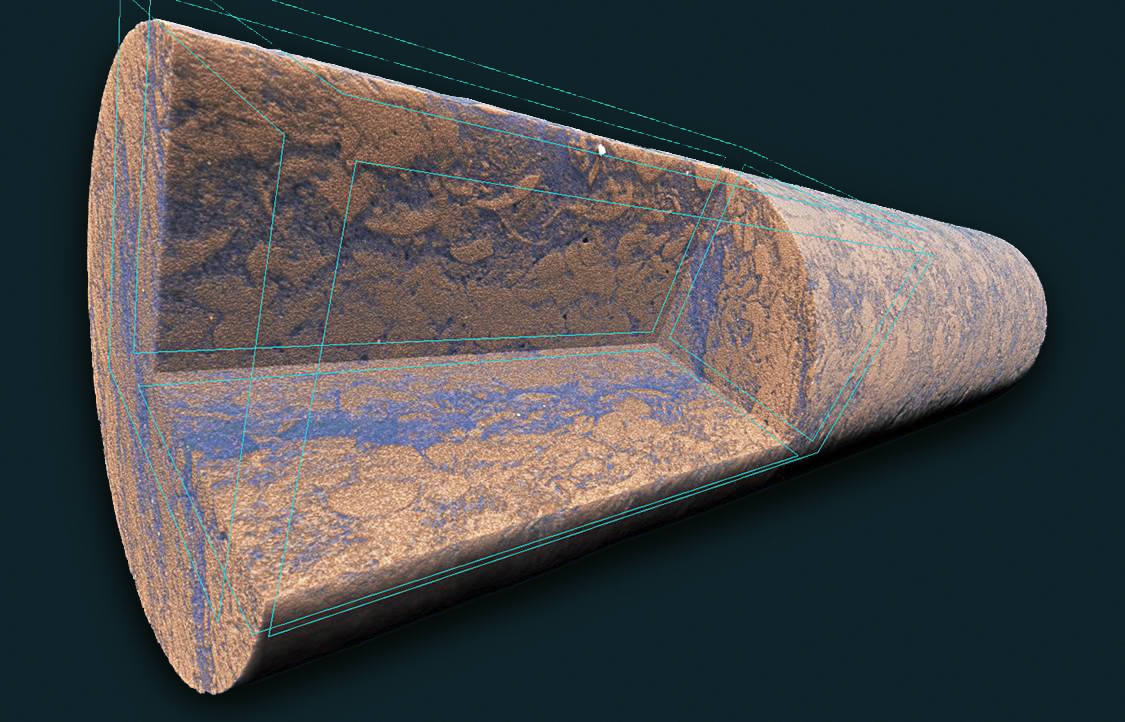

Géologie

La XRM permet la caractérisation non destructive d’une grande variété de géomatériaux, de petits échantillons minéraux jusqu’aux grandes carottes de forage de taille complète.

  • Analyser quantitative les paramètres structurels, tels que la taille des grains, la porosité ouverte/fermée et la connectivité
  • Calculer la distribution des phases minérales en 3D
  • Corréler la structure de l’échantillon avec les propriétés mécaniques en appliquent des essais mécaniques in situ
  • Visualiser le flux de fluide, la cristallisation, la dissolution et d’autres processus dans les milieux poreux

Galerie d’applications

Spécifications SKYSCAN 1273

Fonction Spécification Avantage
Source de rayons X

40-130 kV

39 W

Source de rayons X scellée sans entretien requis,

Scans rapides pour le QC, ou la XRM 4D
Détecteur de rayons X

Panneau plat CMOS de pixel actif,

6 MP (3072 x 1944)

Excellent raport signal-bruit,

Champ de vue très large
Taille de l’objet

250 mm de diamètre

Hauteur de 250 mm
Capacité de numériser d’énormes échantillons dans un instrument de table
Dimensions

L 1250 mm x D 815 mm x H 820 mm

Poids 450 kg
Système de table permet l’économie d’espace et s’adapte à tous les laboratoires
Alimentation 100-240 VAC, 50-60 Hz, 3 A max.
Exigences minimales d’installation, une alimentation standard suffit

POSITION, SCAN, RECONSTRUCTION ET ANALYSE

Les solutions XRM de Bruker incluent tous les logiciels nécessaires à la collecte et l’analyse des données. Une interface utilisateur graphique intuitive ayant des parametres d’optimisation qui tend à guider et aider l’utilisateur qu’il soit experts ou novices. En utilisant les derniers algorithmes ressourcés par GPU, le temps de reconstruction est considérablement réduit. CTVOX, CTAN et CTVOL se combinent pour former une puissante série de logiciels pour l’analyse qualitative et quantitative des modèles.

Logiciel d’acquisition :
SKYSCAN 1273 – Contrôle des instruments, planification et collecte des mesures

Logiciel de reconstruction :
NRECON – Transforme les images de projection 2D en volumes 3D

Logiciel d’analyse :
DATAVIEWER – Pour l´inspecte tranche par tranche des volumes 3D et l´enregistrement des images 2D ou 3D
CTVOX – Pour la visualisation réaliste par rendu en volumique
CTAN – Pour l´analyse et le traitement d’images 2D ou 3D
CTVOL – Pour la visualisation des modèles de surface à exporter pour le  CAO ou l’impression 3D
