SKYSCAN 1273

하이라이트

300 x 500 mm

수용할 수 있는 가장 큰 크기

플로어 스탠딩 기능이 있는 벤치탑 시스템

140 x 230 mm

검출기 영역

빠른 스캐닝을 위한 대형 평면 패널 검출기

130 keV

높은 에너지

광범위한 샘플 유형 포괄

XRM이란? (비디오)

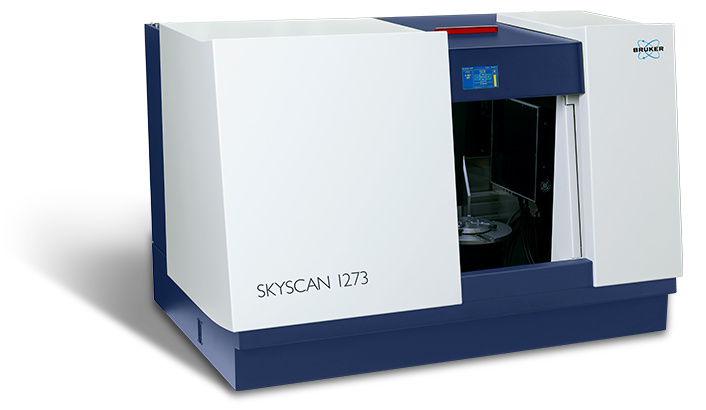

SKYSCAN 1273 – 대용량 XRM

SKYSCAN 1273은 벤치탑 계측기로 비파괴 테스트(NDT)의 새로운 표준을 설정하여 이전에는 캐비넷형 시스템에서만 달성할 수 있었던 성능을 제공합니다. 최대 500mm 길이, 직경 300mm, 최대 무게 20kg의 샘플을 검사할 수 있습니다.

더 높은 전력에서 실행되는 고에너지 X-ray 소스와 궁극의 감도와 판독 속도를 갖춘 대형 평면 패널 검출기의 조합은 단 몇 초 만에 우수한 화질을 제공합니다.

SKYSCAN 1273은 3D.SUITE로 기능이 확장되며, 이 포괄적인 소프트웨어는 GPU 가속 재구성, 2D/3D 형태 분석, 표면 및 볼륨 렌더링 시각화 까지 다룹니다.

마켓 갤러리

적정 제조

XRM은 갇힌 분말 및 부적절한 채우기와 같은 내부 결함을 시각화할 수 있는 기능을 제공합니다. 비파괴 측정은 고객 구성 요소에서 QC를 수행하여 기대치를 충족하거나 초과할 수 있음을 의미합니다.

의료 기기

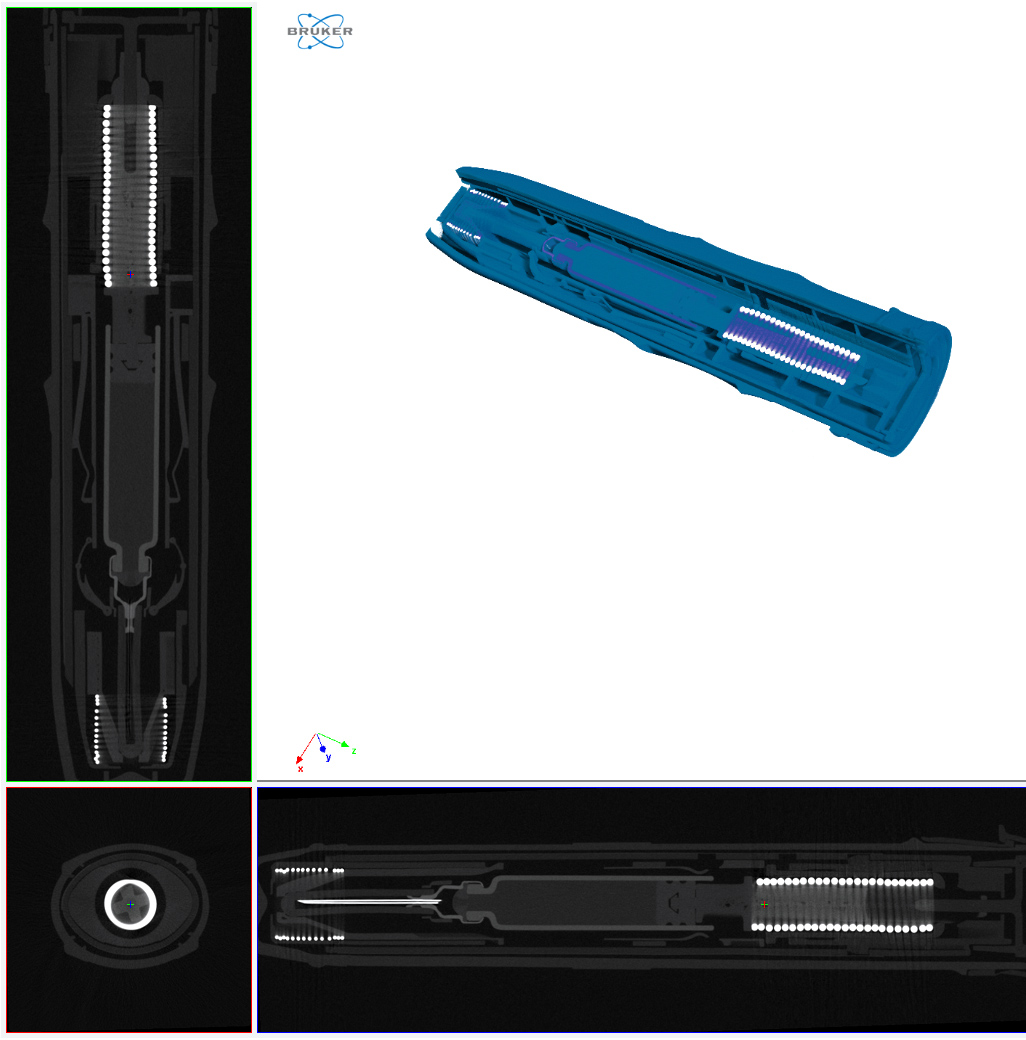

자동 인젝터 및 흡입기와 같은 의료 기기의 내부 구조를 확인하거나 유리 유리 유리 용기의 밀봉 무결성과 같은 포장의 무결성을 검사합니다.

에너지 저장/배터리

완전히 포장된 버튼 및 파우치셀에 대한 원료 분석, SKYSCAN 1273을 사용하면 ex-situ 및 in-operando 조건에서 비파괴적 구조적 특성화를 허용합니다.

지질/석유화학

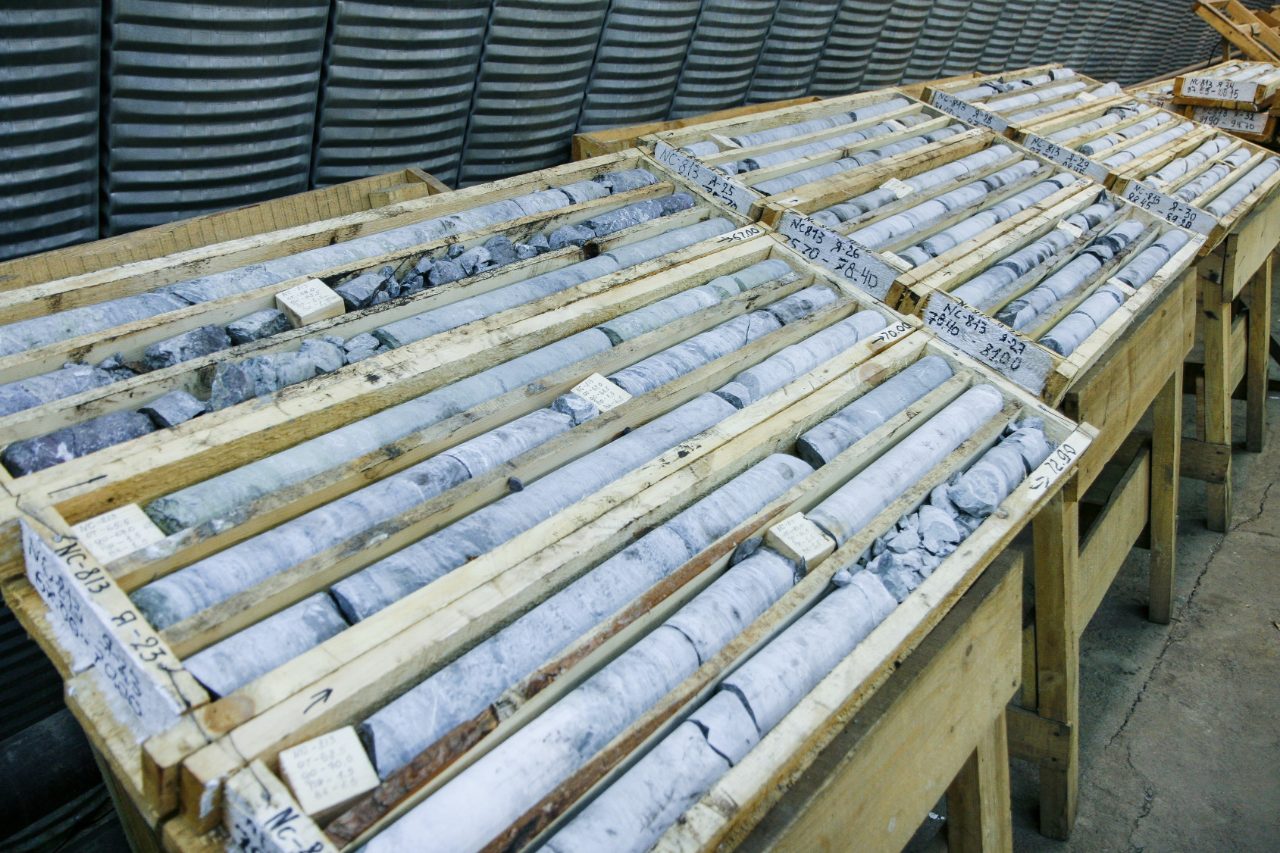

코어와 큰 바위는 깨끗한 상태로 샘플을 떠나는 물리적 단면에 대한 필요없이 검사할 수 있습니다. XRM은 기공 네트워크를 포함한 차동 밀도가 있는 영역을 차별화합니다.

건축 자재

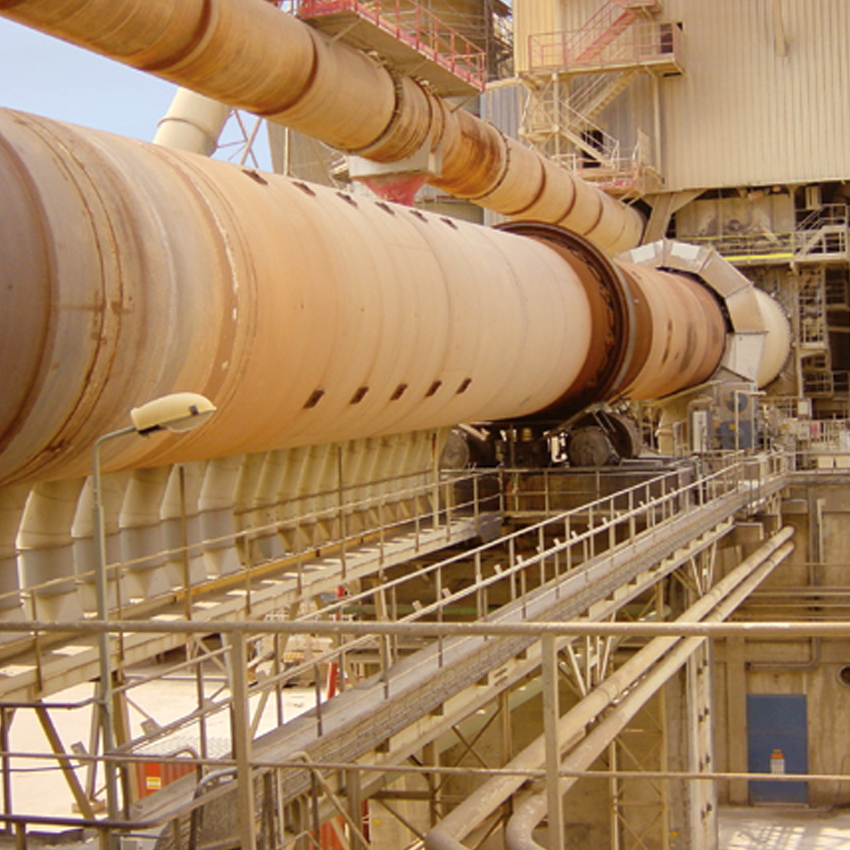

XRM은 콘크리트, 목재, 비닐 및 벽보드를 포함한 광범위한 재료에 적용할 수 있습니다. 건축 유리 및 페인트와 같은 표면 처리에 코팅은 연속성을 위해 분석될 수 있습니다.

전자 부품/장치

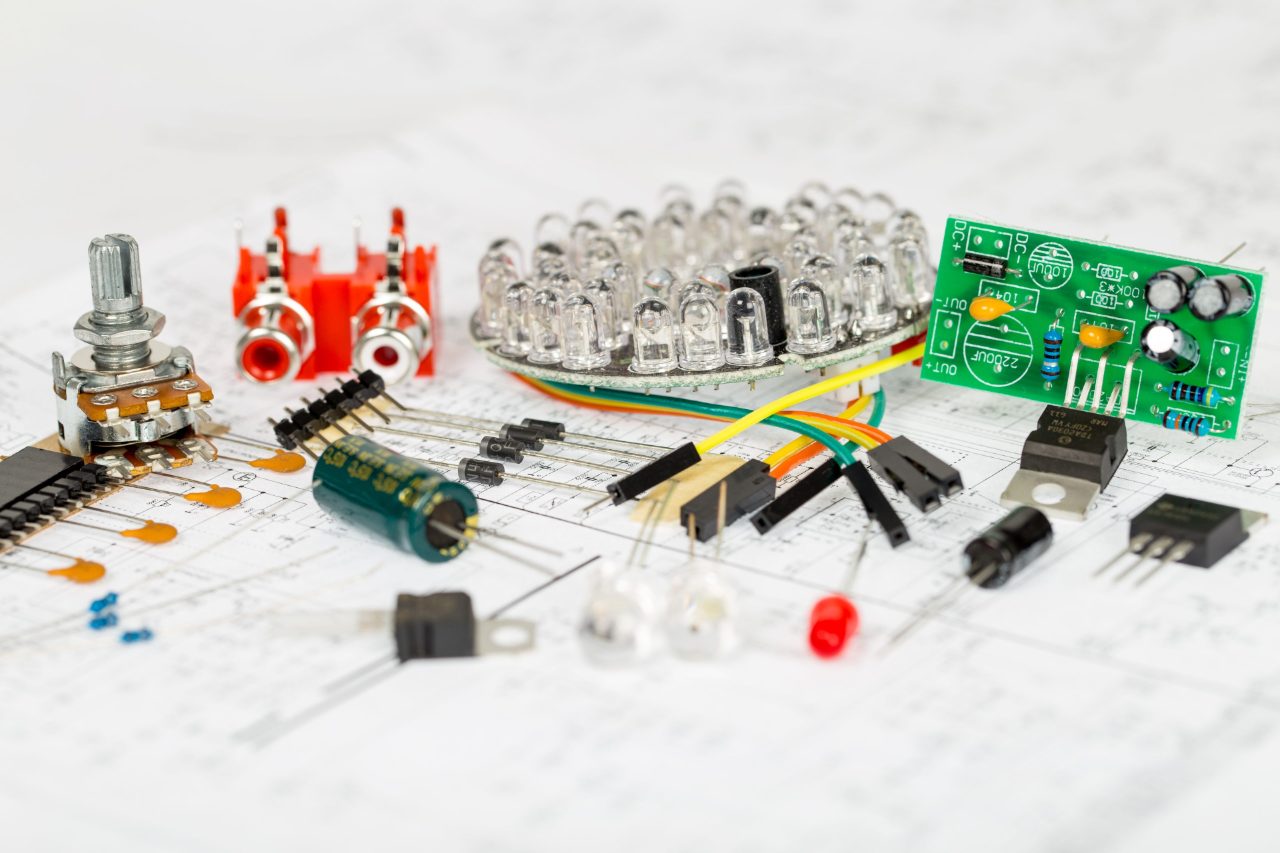

XRM은 미크론 크기의 온칩 장치, 전체 회로 기판 및 완전히 조립된 제품을 시각화하는 데 사용할 수 있습니다. 내부 구조의 3D 뷰는 실패에 대한 통찰력과 추가 최적화를 위한 영감을 제공합니다.

주요 기능

SKYSCAN 1273 기능

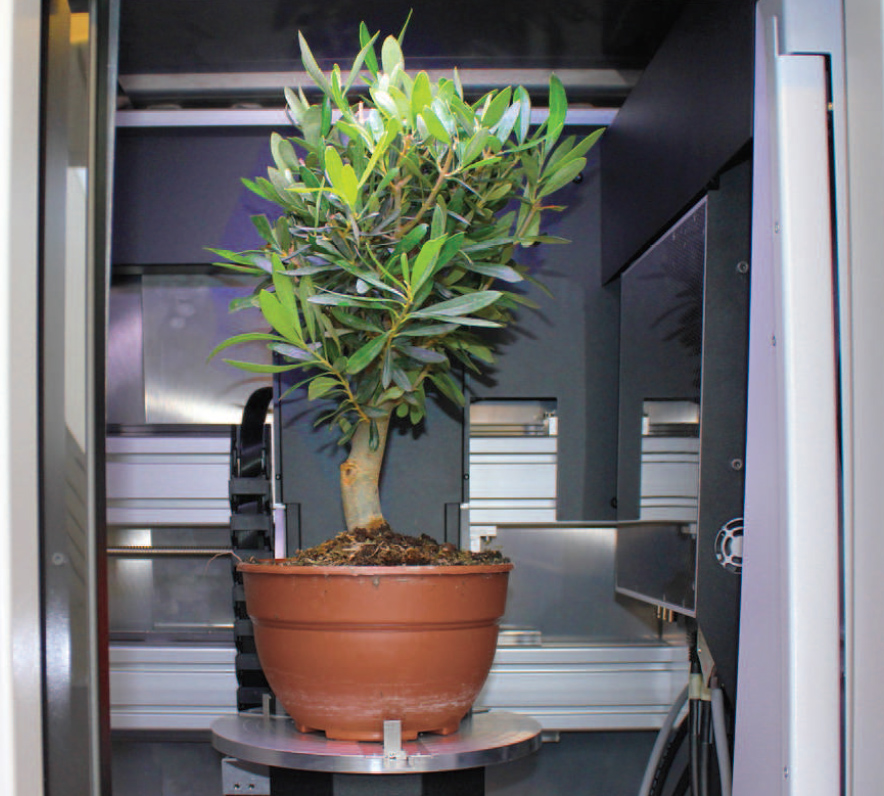

대용량 벤치탑

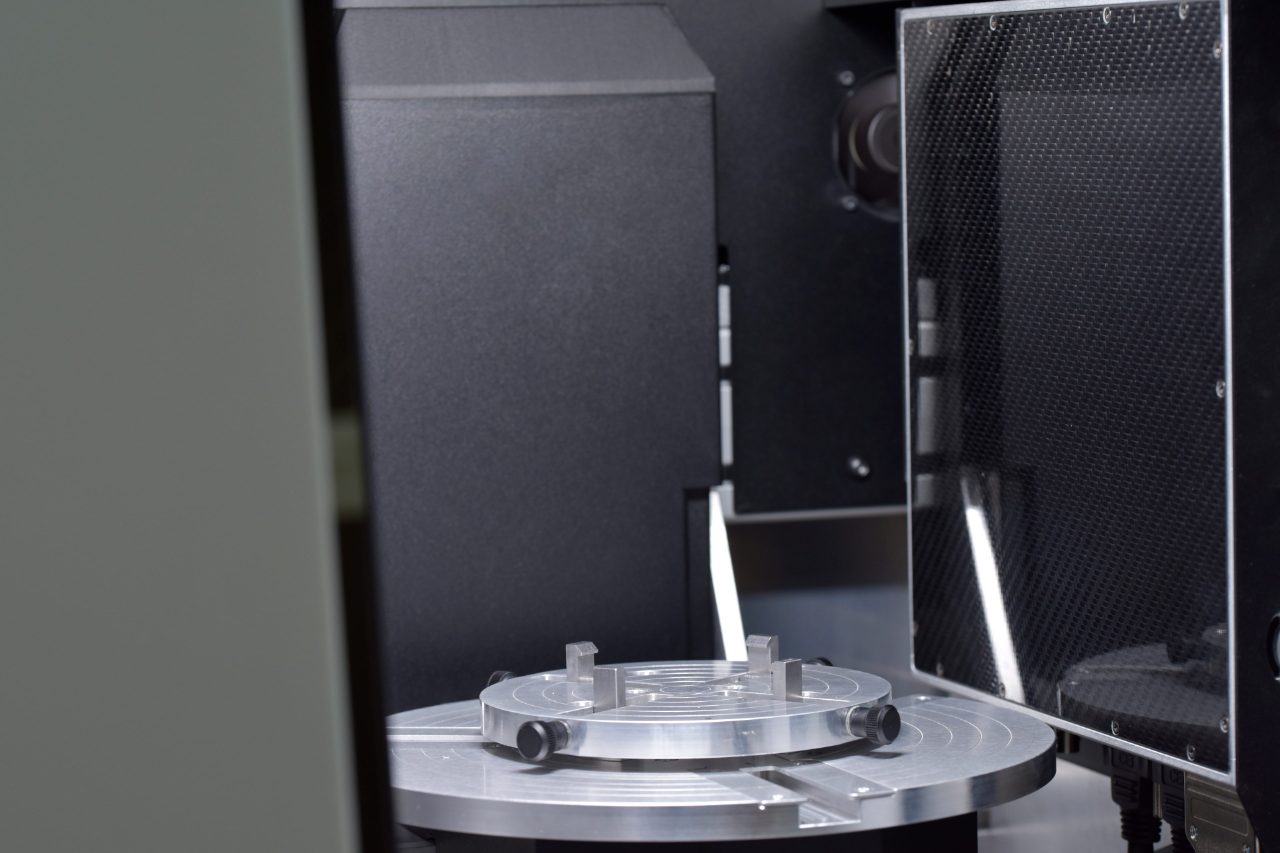

SKYSCAN 1273의 대형 샘플 챔버는 단일 검출기의 시야각으로 스캔할 수 있는 것보다 큰 샘플을 스캔할 수 있습니다. SSKYSCAN 1273은 각 섹션에서 오프셋 스캔을 하고, 대형 평면 패널 검출기를 각 오프셋 위치에 배치함으로 최대 직경 250mm, 길이 250mm의 대형 물체를 스캔합니다. 3D. SUITE는 대형 이미지를 자동으로 매끄럽게 연결합니다.

SKYSCAN 1273 기능

In-situ 스테이지

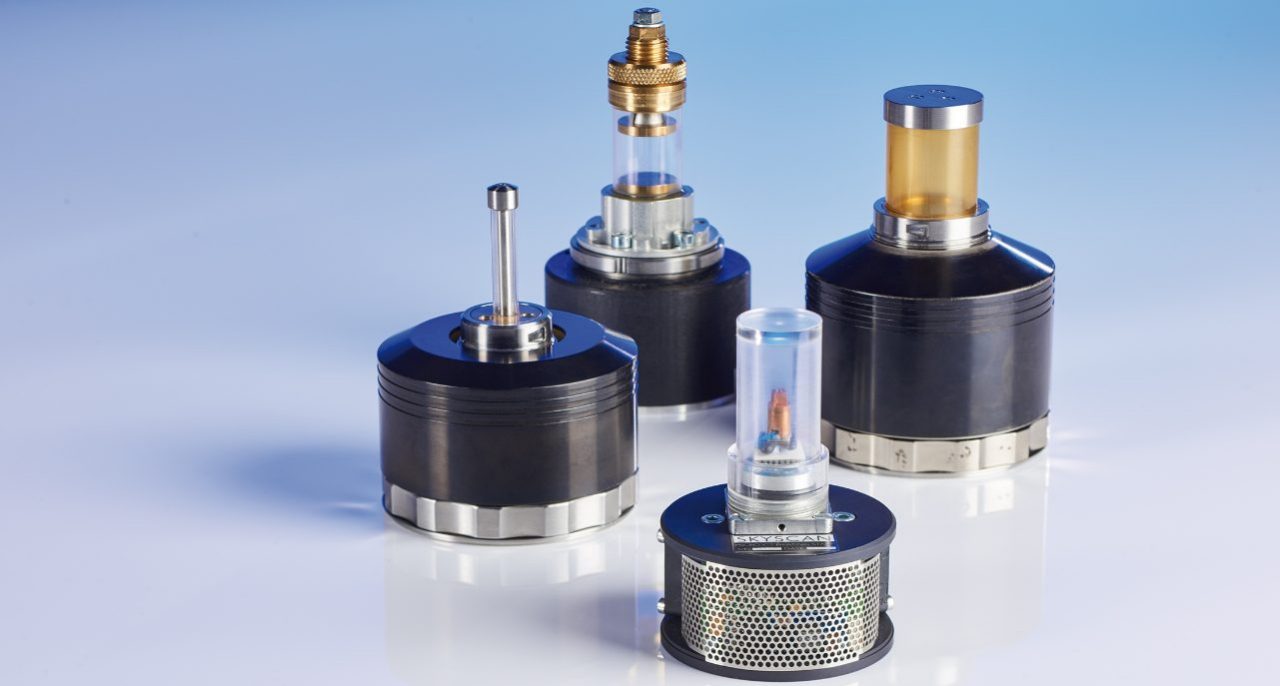

Bruker 재료 테스트 스태이지는 최대 4400N의 압축 실험과 최대 440N의 인장 실험을 수행하도록 설계되었습니다. 모든 스태이지는 케이블 연결 없이 시스템의 회전 스테이지를 통해 자동으로 통신합니다. 제공된 소프트웨어를 사용하여 스캔 실험을 설계하고 예약할 수 있습니다.

브루커의 가열 및 냉각 스테이지는 최대 80ºC 또는 주변 온도보다 30ºC 낮은 온도에 도달할 수 있습니다. 다른 스테이지들과 마찬가지로 추가 연결이 필요하지 않으며 스테이지를 자동으로 인식할 수 있습니다. 가열 및 냉각 스테이지를 사용하여 샘플은 비 대기 조건에서 검사할 수 있어, 온도가 샘플의 미세 구조에 미치는 영향을 평가할 수 있습니다.

자세히 보기

SKYSCAN 1273

성능 저하없이 외부 냉각수 또는 특수 전력 없음 : 오늘날의 생태학적 및 경제적 요구를 위해 설계되었습니다.

헬리칼 스캐닝

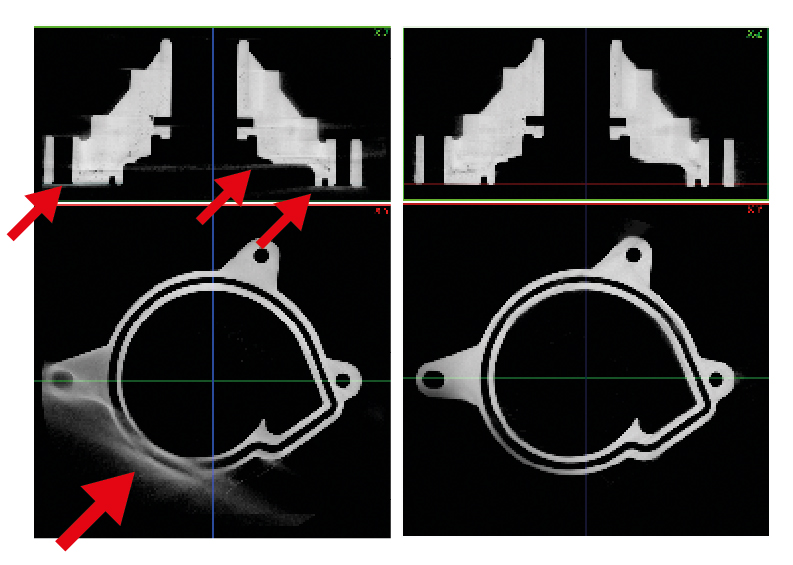

원뿔 빔 형상(왼쪽)은 샘플에서 평면 구조물을 재구성할 때 아티팩트(빨간색 화살표로 표시)를 일으킬 수 있습니다. 정확한 재구성 알고리즘(오른쪽)과 결합된 헬리칼 스캐닝은 획득 단계에서 나선형 궤적을 가진 이러한 유물을 방지합니다.

하트 플러스

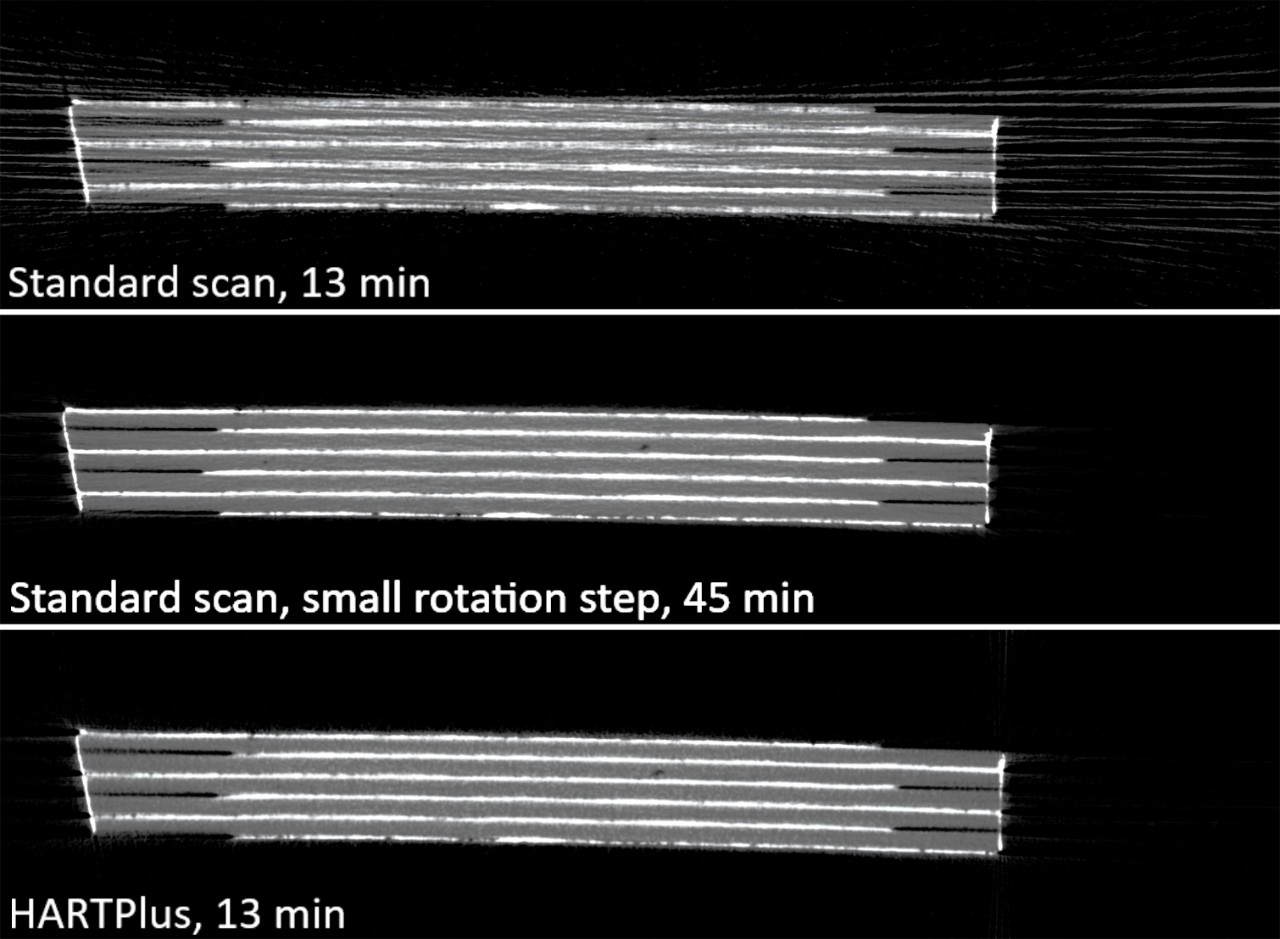

높은 종횡비 단층 촬영 PLUS는 지속적으로 가변 각도 단계와 스캐닝 전략을 사용하여 모든 회전 각도에서 최적의 스캔 조건을 보장합니다. 따라서 가로세로 비율이 높은 객체는 동일한 해상도의 표준 스캔 전략보다 4배 빠르게 스캔됩니다.

주요 응용 프로그램

SKYSCAN 1273

적층 가공

일반적으로 3D 프린팅이라고도 불리우는 적층 가공을 통해 복잡한 외부 및 내부 구조를 갖춘 구성 요소를 만들 수 있습니다. 특수 성형 또는 툴링이 필요한 고전적인 기술과 달리 적층 제조는 일체형 프로토타입과 대량 생산 부품의 경제적 인 생산을 가능하게합니다. 완료되고 나면, 구성 요소가 의도한 대로 수행되기 위해서는 내부 및 외부 구조 모두 정확한지 확인하는 것이 중요합니다. XRM을 사용하면 이러한 검사가 비파괴적 방식으로 가능하여 구성 요소가 사양을 충족하거나 초과할 것이라는 확신을 줍니다.

갇힌 분말에 대한 내부 공극 검사
외부 및 내부 치수 검사

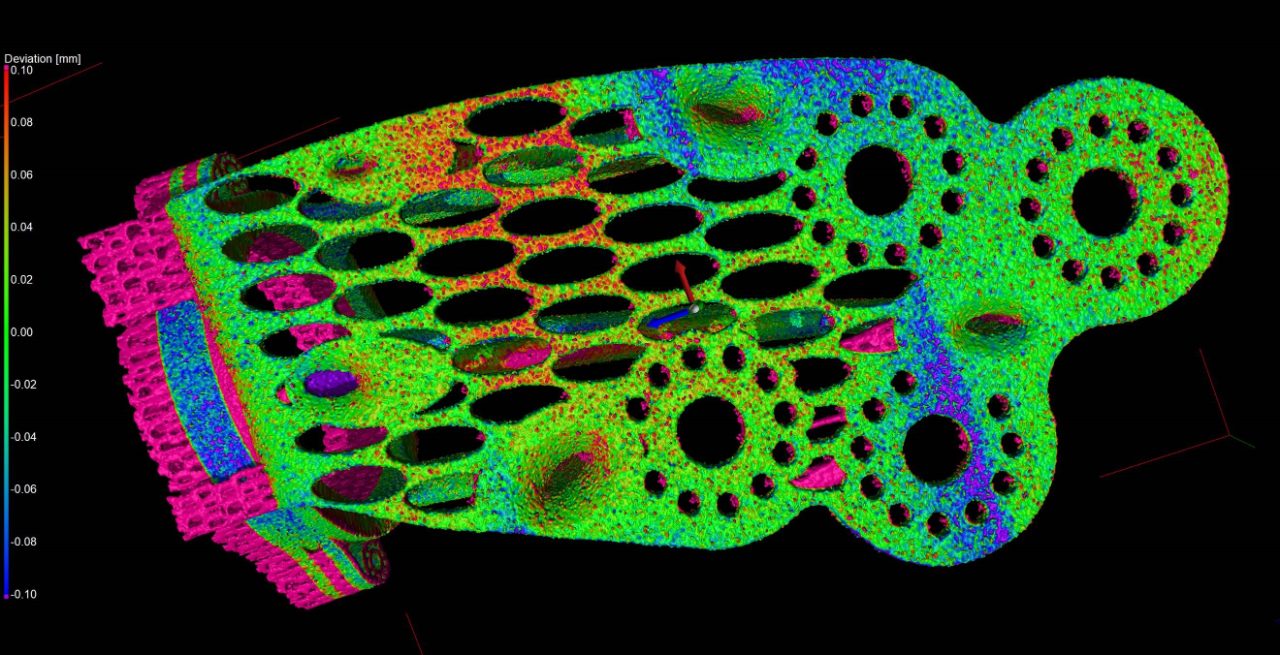

CAD 모델과의 직접 비교
단일 및 다중 재료 구성 요소 분석

SKYSCAN 1273

의료 기기 및 의약품 포장

포장 공정를 설계하고 테스트하는 것은 의약품이 환자에게 적절하고 안전한 방법으로 전달될 수 있도록 하는 중요한 작업입니다. XRM을 사용하면 무균 상태를 유지하면서 비파괴 방식으로 빠른 품질관리(QC)가 가능하여 보다 효율적인 생산 공정과 제품의 성능을 확실히 할 수 있습니다.

품질관리(QC)용 의료 기기의 과출력 스캔
최대 20cm x 20cm x 20cm 크기까지 제약 포장의 무결성 검사
내부 금속 및 플라스틱 부품의 품질 및 정렬 을 모니터링하고 제어합니다.
외부 및 내부 치수를 측정하고 결함을 감지합니다.

SKYSCAN 1273

지질학

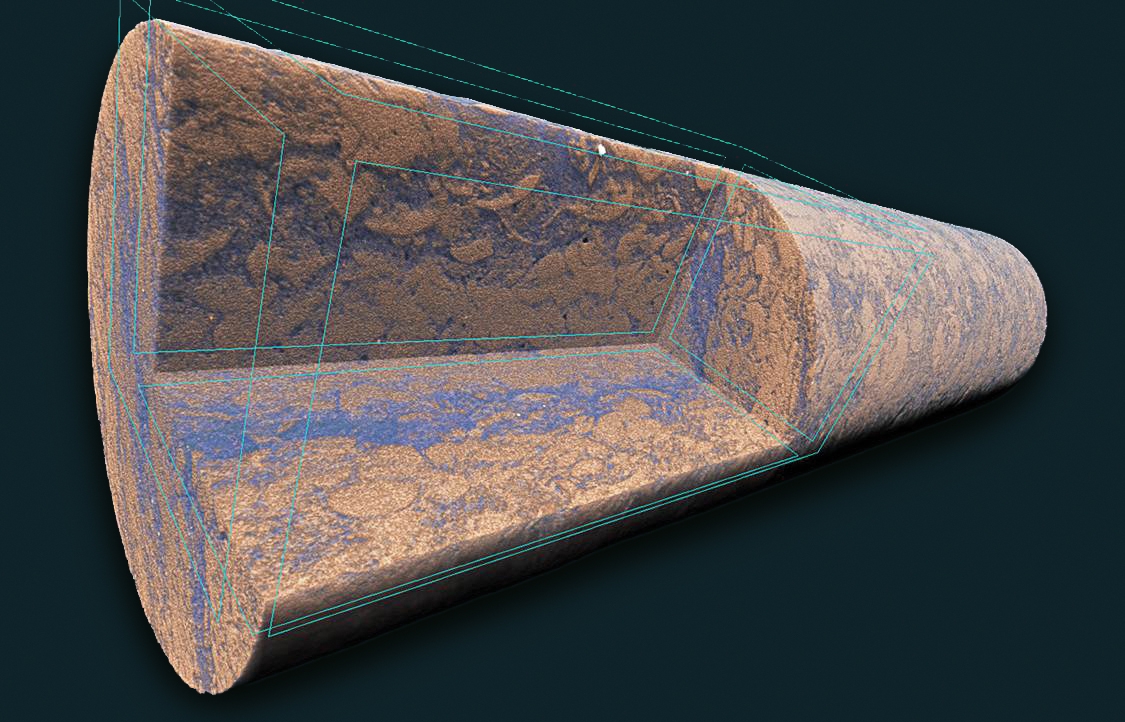

XRM은 소형 광물 샘플에서부터 전체 코어 크기의 대형 드릴 코어에 이르기까지 다양한 지질 물질을 비파괴적으로 특성화 합니다.

입자 크기, 개방/폐쇄 다공성 및 연결도 등과 같은 구조적 파라미터의 정량적 분석
광물 상 분포를 3D로 계산
In-sit 기전 테스트를 적용하여 샘플 구조와 역학적 특성을 상호 연관
다공성 물질의 액체 흐름, 결정화, 용해 및 기타 변화를 시각화

응용 프로그램 갤러리

SKYSCAN 1273 사양

특징	사양	이익
X선 소스	40-130 kV 39 W	유지보수가 필요 없는 밀폐형 X선 소스, QC 또는 4D XRM에 대한 빠른 스캔
X선 검출기	액티브 픽셀 CMOS 평면 패널, 6 MP (3072 x 1944)	우수한 신호 대 잡음비, 거대한 시야
개체 크기	직경 250mm 높이 250mm	벤치탑 기기에서 거대한 샘플을 스캔할 수 있는 기능
차원	W 1250 mm x D 815 mm x H 820 mm 무게 450 kg	모든 실험실에 맞는 공간 절약형 벤치탑 시스템
전원 공급 장치	100-240 VAC, 50-60 Hz, 최대 3개.	최소 설치 요구 사항, 표준 전원 공급 장치 충분

위치, 스캔, 재구성 및 분석

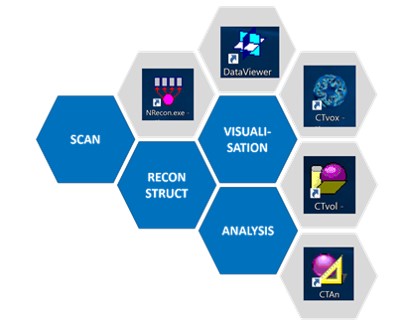

Bruker XRM 솔루션은 정보를 취합하고 분석하는 모든 소프트웨어를 포함하고 있습니다. 매개변수 최적화에 대해 사용자 안내가 포함된 직관적인 그래픽 사용자 인터페이스는 전문가와 초보자 모두를 지원합니다. 최신 GPU 기반 알고리즘을 사용하여 재구성 시간이 크게 단축됩니다. CTVOX, CTAN 및 CTVOL이 결합하여 모델의 정성적, 정량적 분석을 위한 강력한 소프트웨어 제품군으로 형성되어 있습니다.

측정 소프트웨어:
SKYSCAN 1273 – 계측기 제어, 측정 계획 및 수집

재건 소프트웨어:
NRECON – 2D 투사 이미지를 3D로 변환

분석 소프트웨어:
DATAVIEWER – 3D의 슬라이스별 검사 및 2D/3D 이미지 등록
CTVOX – 볼륨 렌더링을 사용한 사실적인 시각화
CTAN – 2D/3D 이미지 분석 및 처리
CTVOL – 표면 모델의 시각화 결과를 CAD 또는 3D 프린팅 파일로 내보내기
