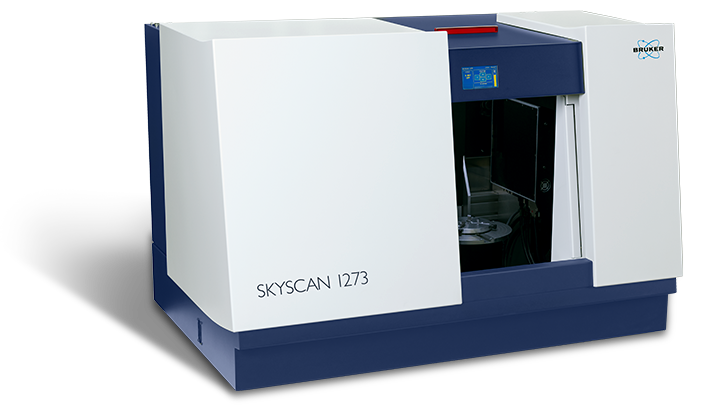

SKYSCAN 1273

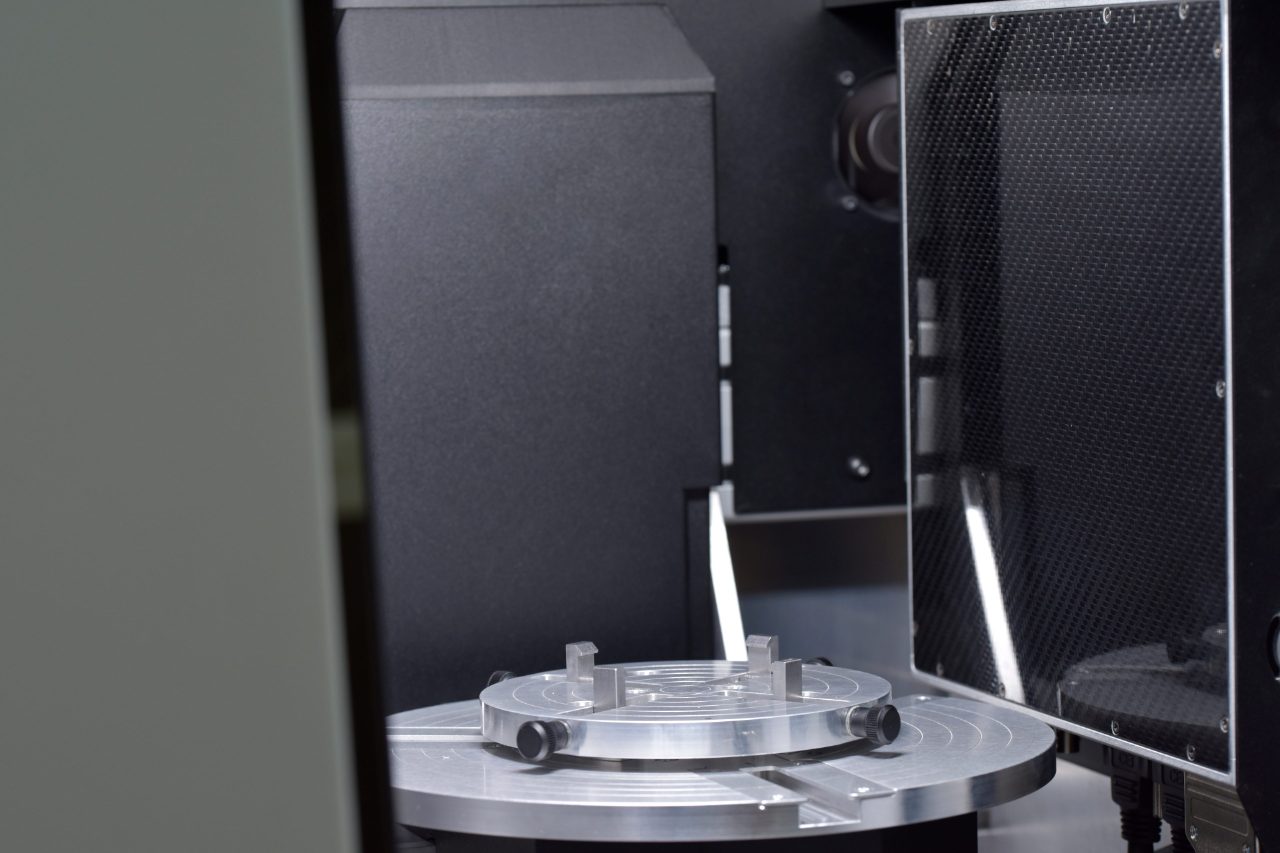

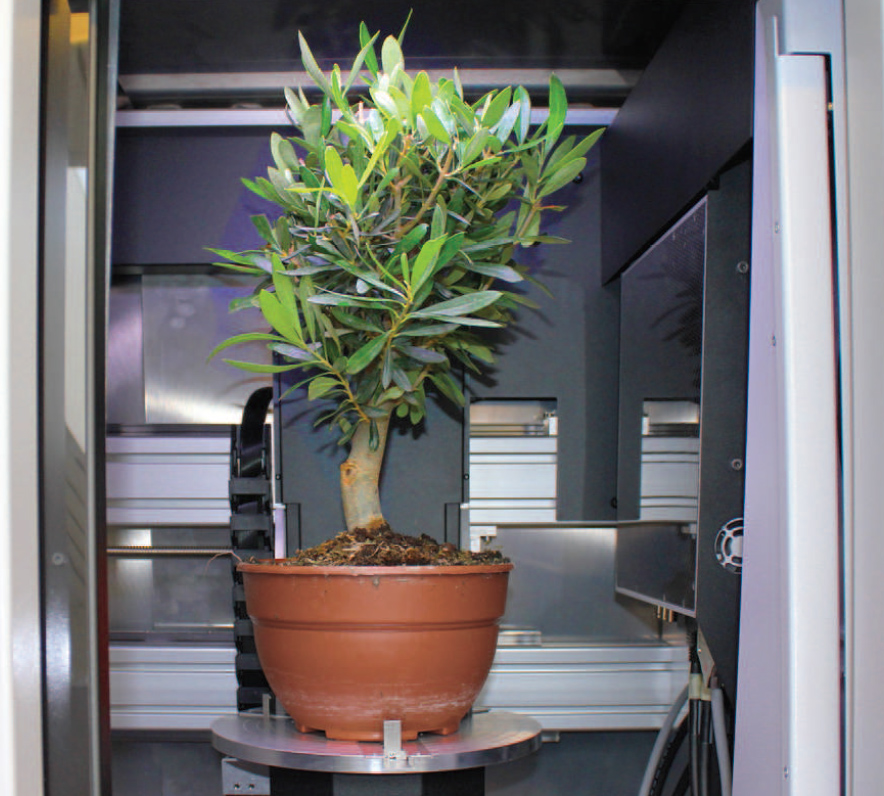

SKYSCAN1273の大型サンプルチャンバーは、1台の検出器ではスキャンできない大きさのサンプルにも対応しています。SKYSCAN 1273は、セクションごとにオフセットスキャンを行い、大判フラットパネル検出器をオフセット位置に配置することで、直径250mm、長さ250mmまでの大型の試料をスキャンすることができます。3D.SUITEは、特大サイズの画像を自動的にシームレスにつなぎ合わせます。

材料試験ステージは、最大4400Nまでの圧縮実験と最大440Nまでの引張実験が行えるように設計されています。付属のソフトウェアを使用して、スキャニング実験をスケジュール管理することができます。

加熱・冷却ステージは、室温より30℃低い温度までおよび、80℃までの温度に達することができます。他のステージ同様に追加の設定は必要なく、ステージは自動認識されます。加熱・冷却ステージを使用することで、温度がサンプルの微細構造に与える影響を評価することが可能です。

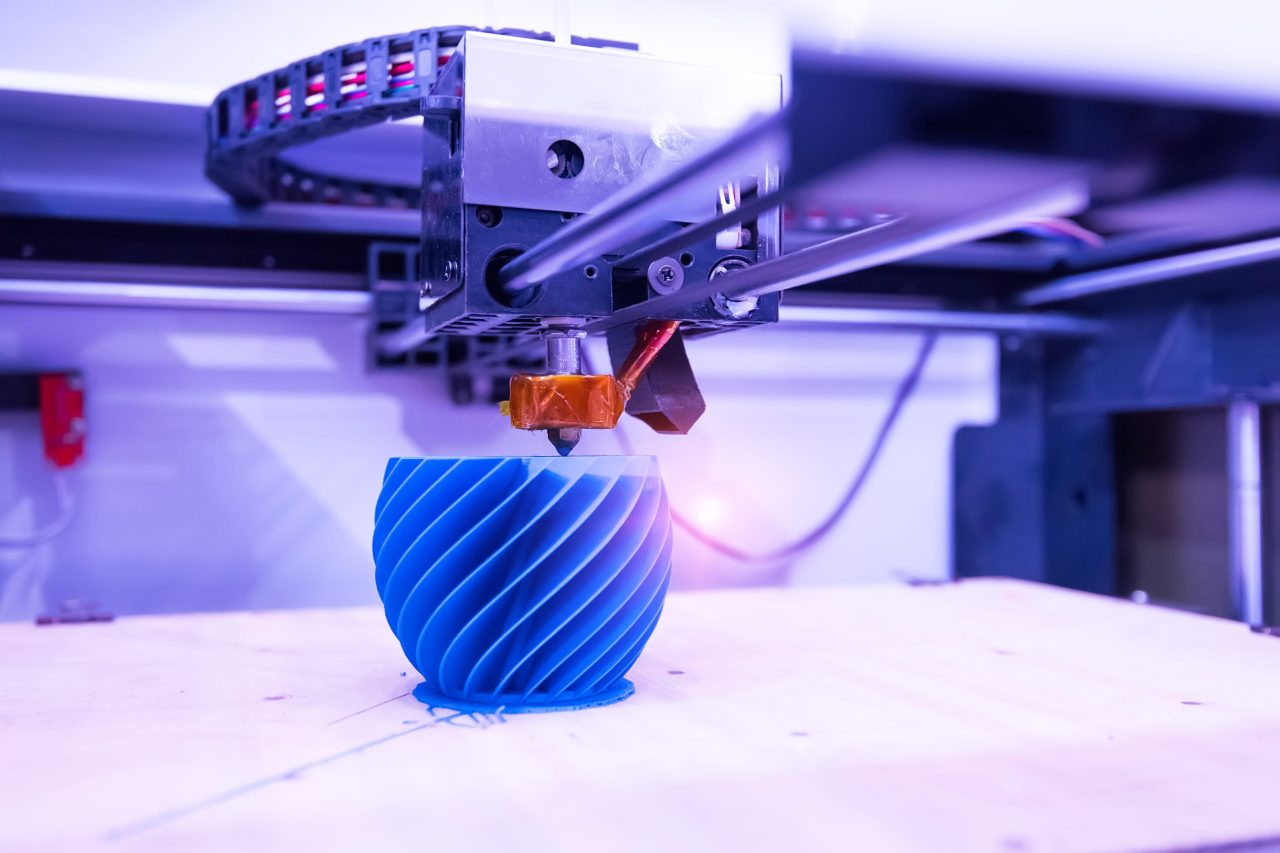

一般に3Dプリンティングと呼ばれるアディティブマニュファクチャリングは、複雑な外部および内部構造を持つコンポーネントの作成を可能にします。特殊な成形や金型を必要とする従来の技術とは異なり、1点のみの試作品と、大量生産品の両方を経済的に生産することができます。また、完成した部品が意図した通りに動作するかどうかを確認するためには、内部構造と外部構造の両方を確認することが重要です。XRMでは、このような検査を非破壊で行うことができるため、部品が仕様を満たしているか、それ以上の性能を発揮しているかどうかを確認することができます。

• 内部のボイドに粉体が混入していないかどうかの検査
• 外法寸法と内法寸法の検証

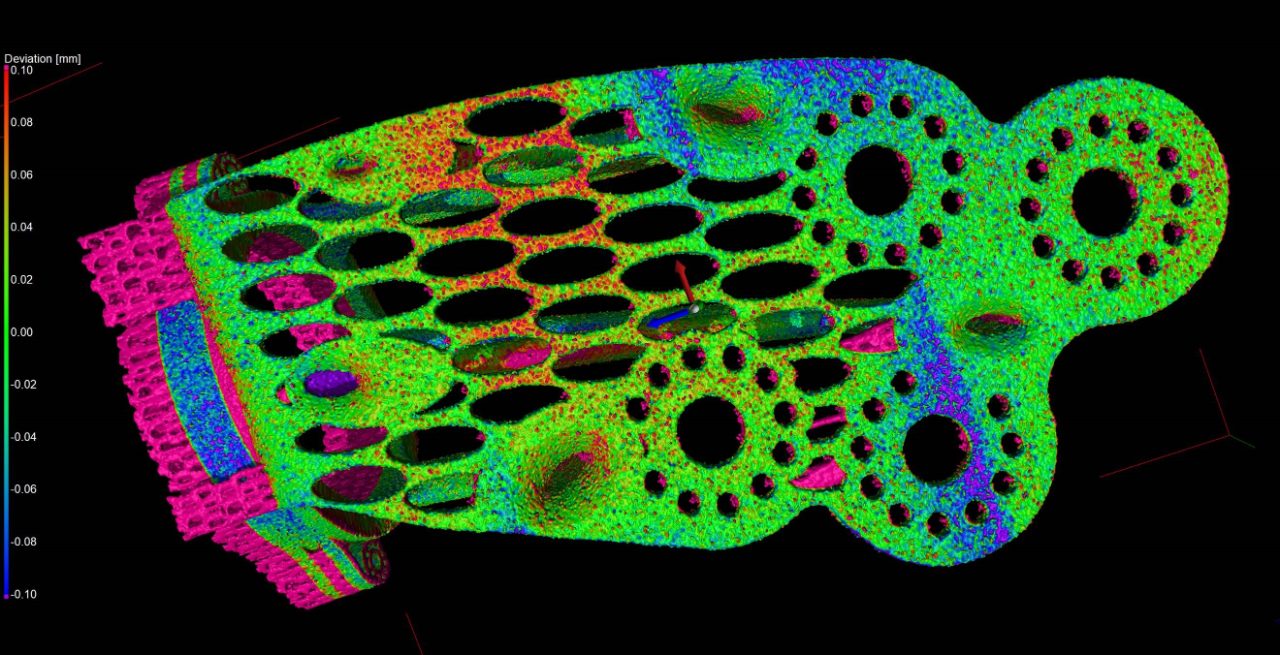

• CADモデルとの直接比較
• 単材・多材成分の解析

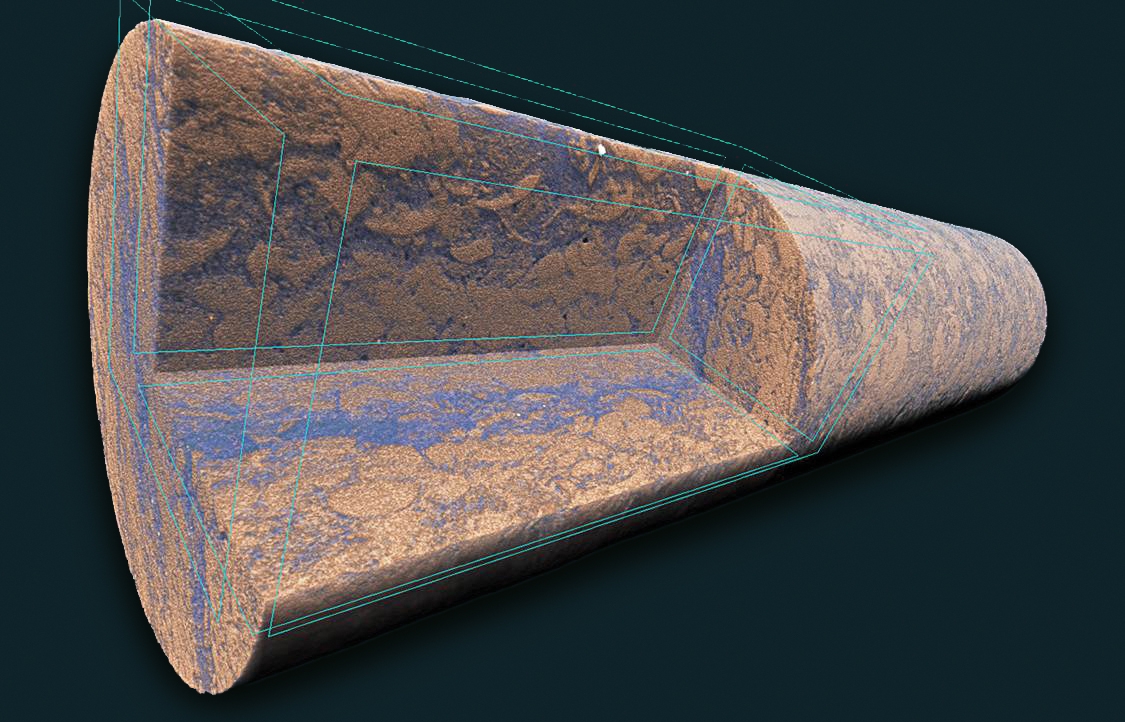

XRMは、小さな鉱物サンプルからフルコアサイズの大型ドリルコアまで、多種多様な地質マテリアルの非破壊による特性観察を可能にします。

• 粒子サイズ、開閉気孔率、接続性などの構造パラメータの定量分析
• 3Dでの鉱物相分布評価
• in-situ機械的試験を適用することにより、試料の構造と機械的性質を相関
• 多孔質媒体における流体の流れ、結晶化、溶解などのプロセスを可視化

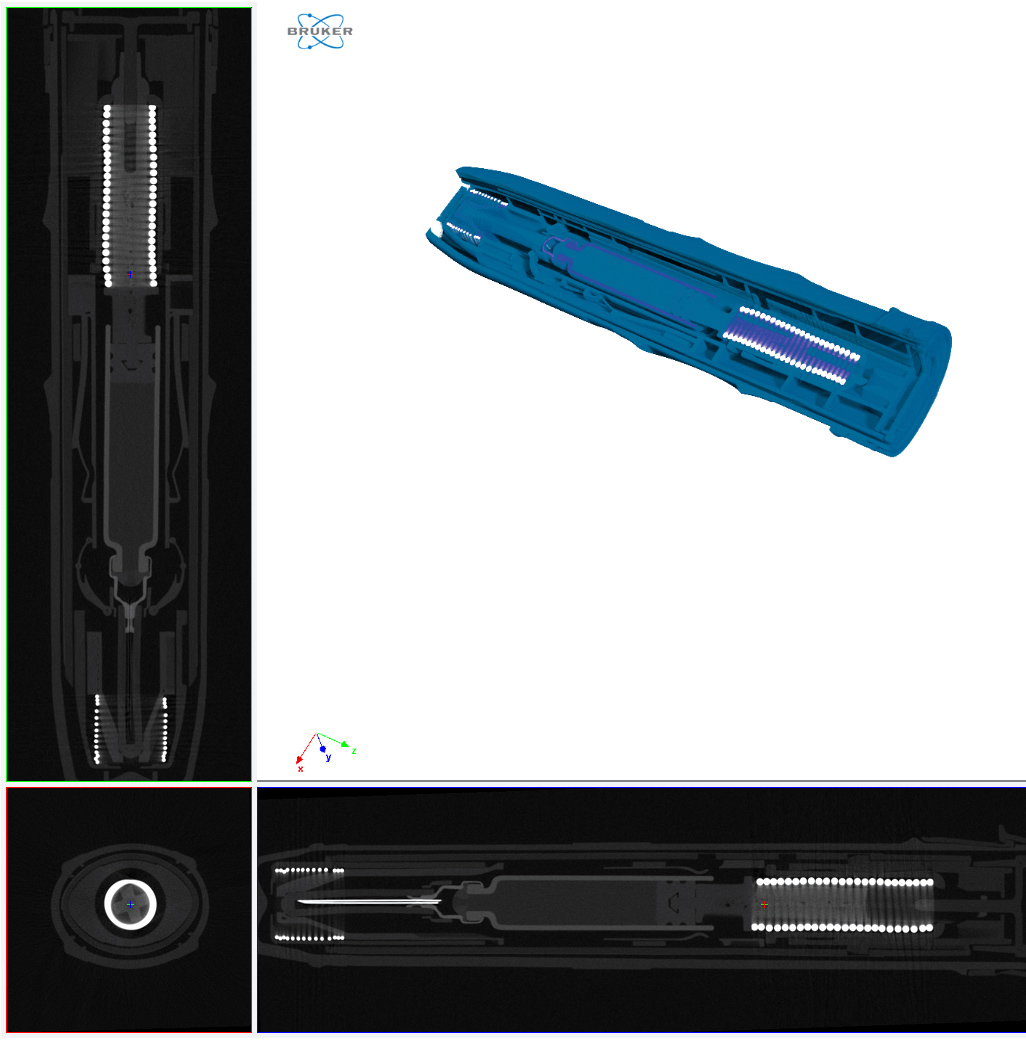

Bruker XRM ソリューションには、データの収集と分析に必要なすべてのソフトウェアが含まれます。ユーザーガイド付きパラメータ最適化を備えた直感的なグラフィカルユーザーインターフェイスは、エキスパートと初心者の両方のユーザーをサポートします。最新の GPU を搭載したアルゴリズムを使用することで、再構築時間が大幅に短縮されます。CTVOX、CTAN、CTVOLは、モデルの質的分析と定量分析の両方のための強力なソフトウェアスイートを形成するために組み合わせます。

測定ソフトウェア:
SKYSCAN 1273 – 計測器制御、測定計画および収集

再構築ソフトウェア:
NRECON – 2Dプロジェクション画像を3Dボリュームに変換

解析ソフトウェア:
DATAVIEWER – 3Dボリュームのスライスによる検査と2D/3D画像登録
CTVOX – ボリューム レンダリングによるリアルな視覚化
CTAN – 2D/3D画像解析と処理
CTVOL – CAD または 3D 印刷用にエクスポートするサーフェス モデルの視覚化
