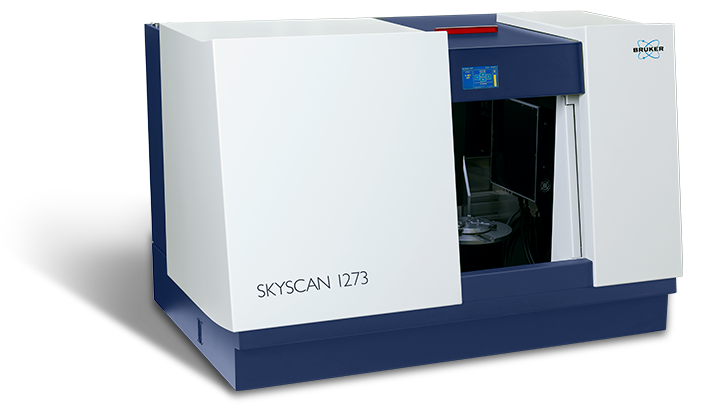

SKYSCAN 1273

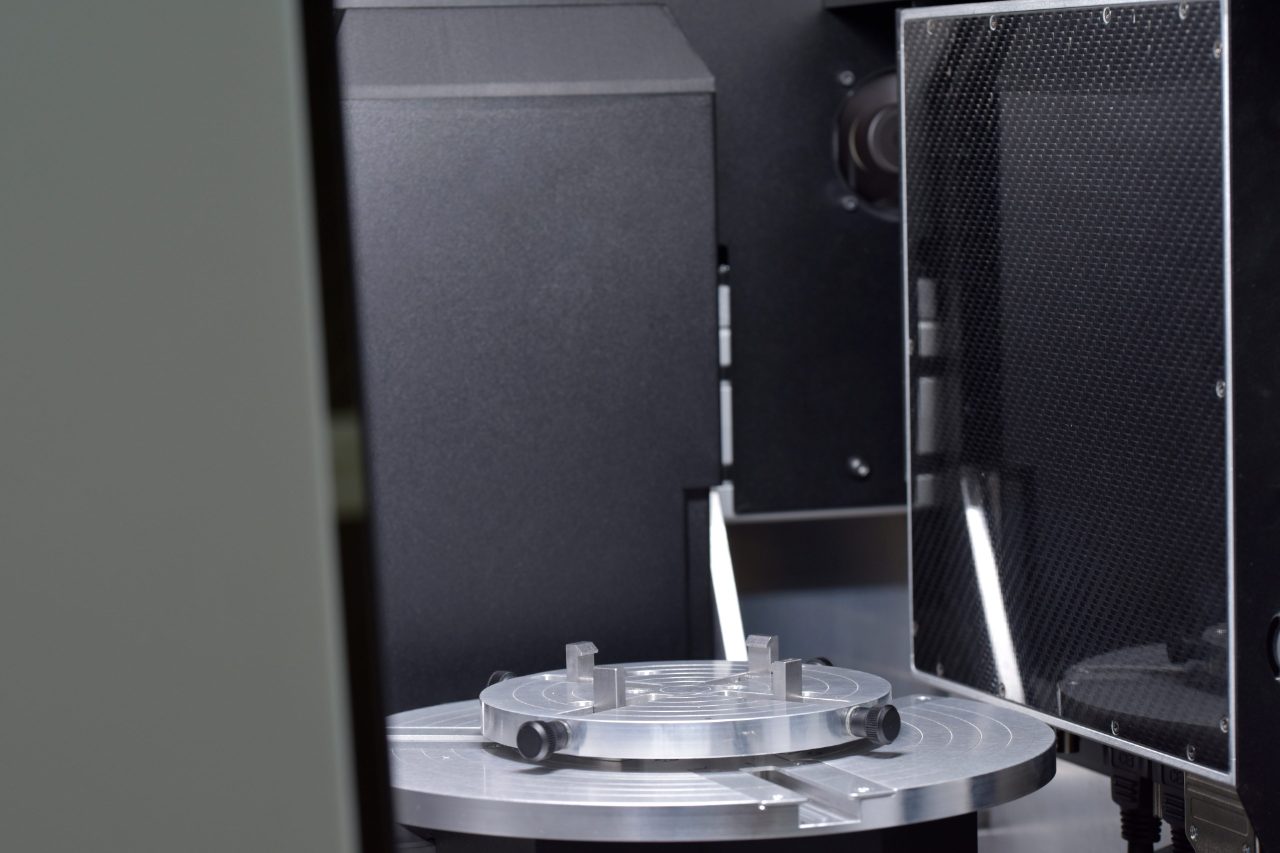

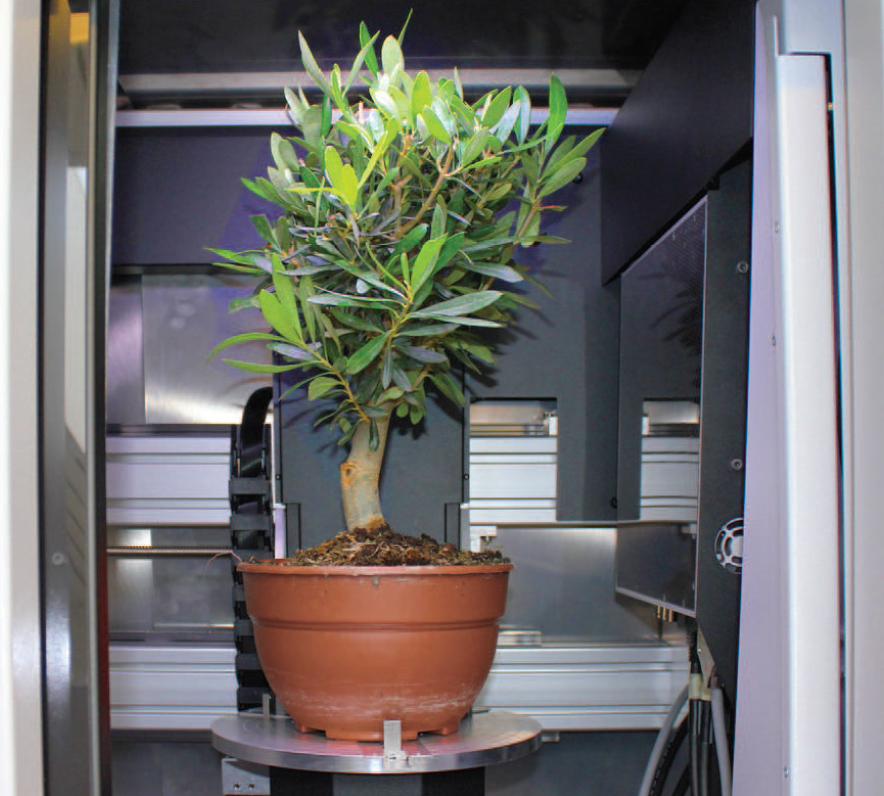

A grande câmara de amostra do SKYSCAN 1273 aceita amostras maiores do que o que pode ser escaneado com um único campo de visão do detector. Ao escanear em deslocamento em seções e colocar o detector de tela plana de grande formato em posições de deslocamento, o SKYSCAN 1273 escaneia objetos grandes de até 250 mm de diâmetro e 250 mm de comprimento. O 3D.SUITE une automática e perfeitamente as imagens de grandes dimensões.

Os estágios de teste de materiais da Bruker são projetados para realizar experimentos de compressão de até 4400 N e experimentos de tração de até 440 N. Todos os estágios se comunicam automaticamente através do estágio de rotação do sistema, sem a necessidade de conexões de cabos. Usando o software fornecido, experimentos de varredura programados podem ser configurados.

Os estágios de aquecimento e resfriamento da Bruker podem atingir temperaturas de até 80ºC, ou 30ºC abaixo da temperatura ambiente. Assim como os outros estágios, não são necessárias conexões extras e há um reconhecimento automático do estágio. Usando os estágios de aquecimento e resfriamento, as amostras podem ser examinadas em condições não ambientais, para avaliar o efeito da temperatura na microestrutura da amostra.

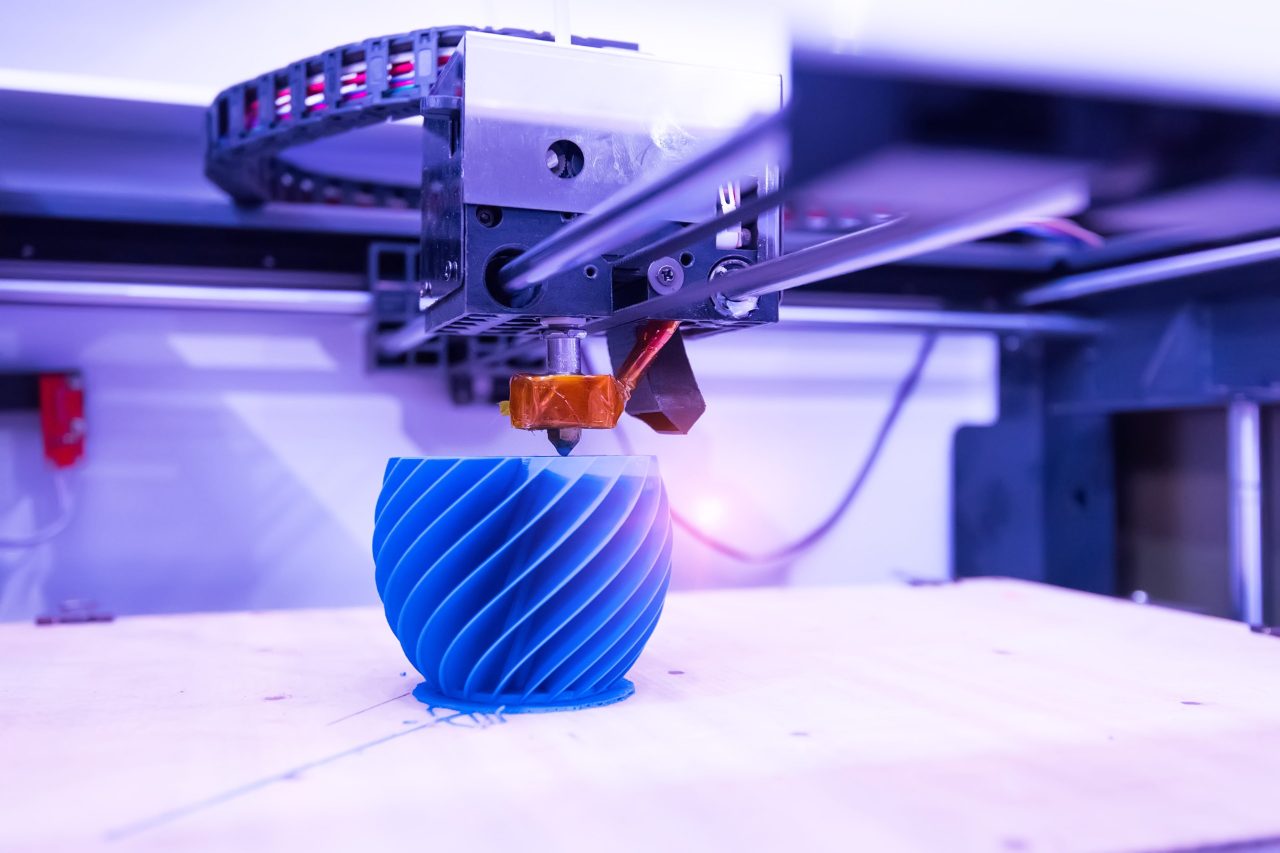

A manufatura aditiva, também comumente chamada de impressão 3D, permite a criação de componentes com estrutura externa e interna complexa. Ao contrário das técnicas clássicas que requerem moldes ou ferramentas especiais, a manufatura aditiva permite a produção econômica de protótipos de uma peça e peças de produção em grandes lotes. Uma vez concluído, a confirmação da estrutura interna e externa é importante para garantir que o componente funcione conforme o esperado. O XRM permite essa inspeção de maneira não destrutiva, dando confiança de que um componente atenderá ou excederá as especificações.

• Inspeção de vazios internos para pó preso

• Validação de dimensões externas e internas

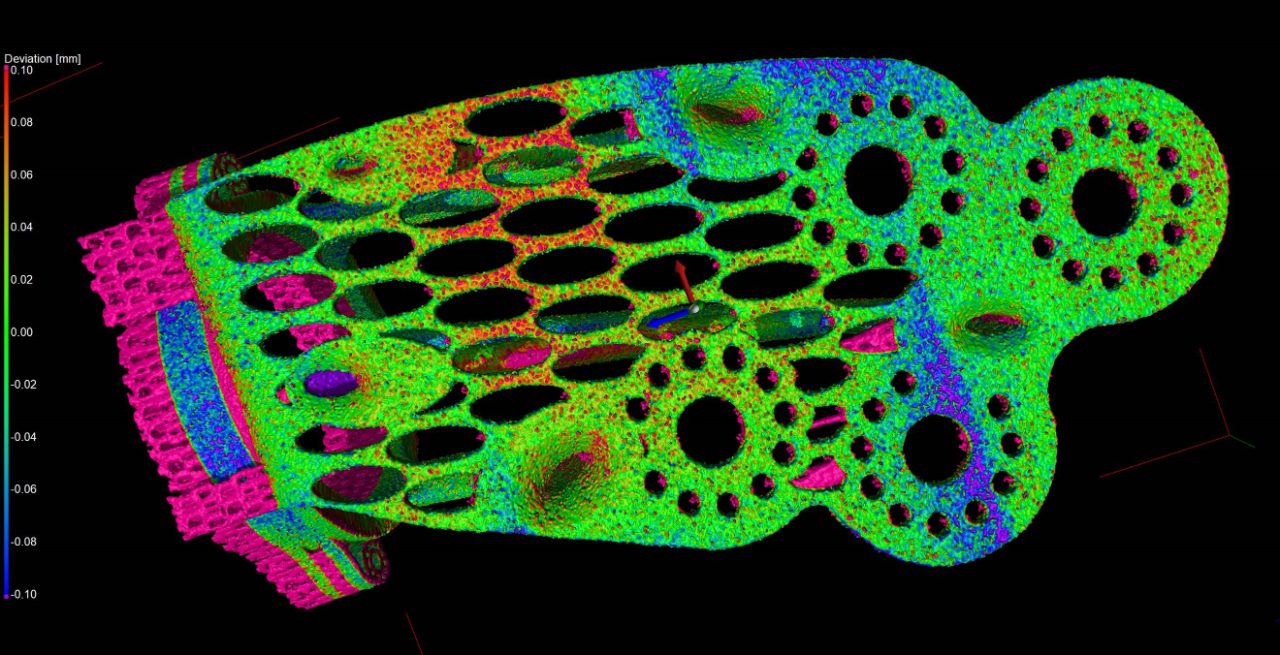

• Comparação direta com modelos CAD

• Análise de componentes únicos e multimateriais

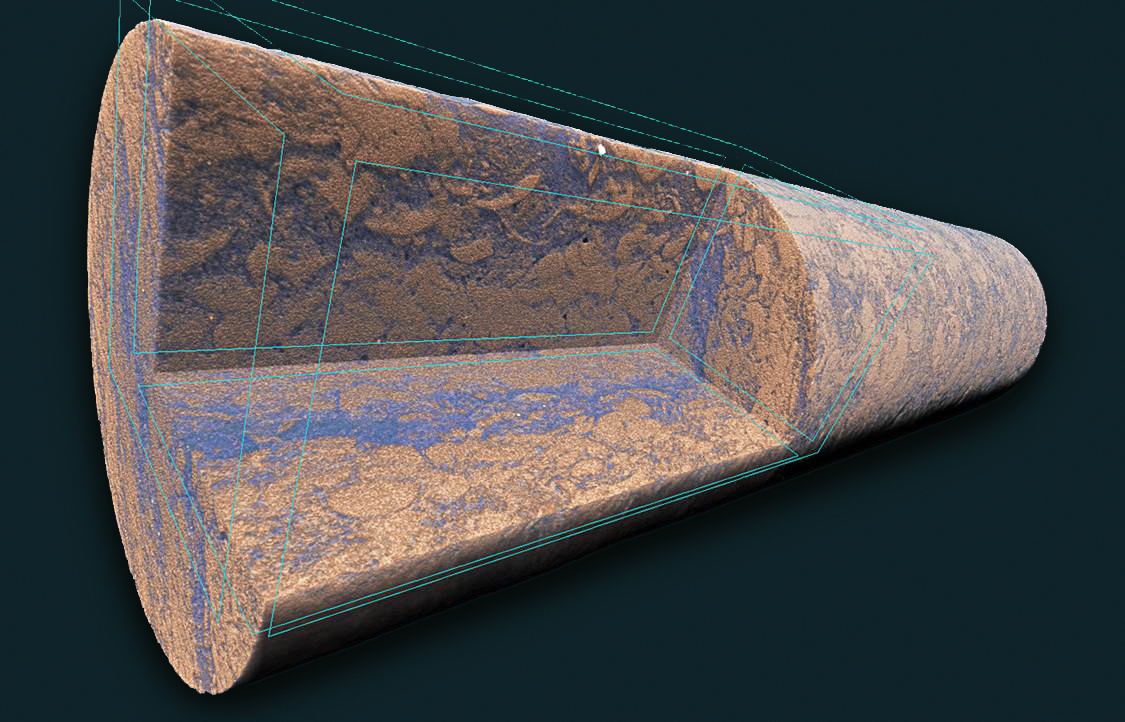

O XRM permite a caracterização não destrutiva de uma ampla variedade de geomateriais, desde pequenas amostras minerais até grandes testemunhos de perfuração em tamanho total.

• Análise quantitativa de parâmetros estruturais, como tamanho de grão, porosidade aberta/fechada e conectividade

• Calcular a distribuição das fases minerais em 3D

• Correlacione a estrutura da amostra com as propriedades mecânicas aplicando testes mecânicos in situ

• Visualize fluxo de fluido, cristalização, dissolução e outros processos em meios porosos


As soluções Bruker XRM incluem todo o software necessário para coletar e analisar dados. Uma interface gráfica de usuário intuitiva com otimização de parâmetros guiada pelo usuário oferece suporte a usuários experientes e novatos. Ao usar os mais recentes algoritmos alimentados por GPU, o tempo de reconstrução é substancialmente reduzido. CTVOX, CTAN e CTVOL se combinam para formar um poderoso conjunto de software para análise qualitativa e quantitativa de modelos.

Software de medição:

SKYSCAN 1273 – Controle de instrumentos, planejamento e coleta de medições

Software de reconstrução:

NRECON – Transforma as imagens de projeção 2D em volumes 3D

Software de Análise:

DATAVIEWER – Inspeção fatia a fatia de volumes 3D e registro de imagem 2D/3D

CTVOX – Visualização realista por renderização de volume

CTAN – análise e processamento de imagens 2D/3D

CTVOL – Visualização de modelos de superfície para exportação para CAD ou impressão 3D
