Microscopie 3D aux rayons X (XRM)

SKYSCAN 1272 CMOS Édition

Microscopie 3D à rayons X haute résolution

Une vue 3D nette de votre échantillon

Faits importants

0.6 m²
Empreinte
Un système de table qui s’adapte à tous les laboratoires
16-positions
Un changeur d’échantillon externe à
Pour une analyse à haut débit sans surveillance
CMOS
Technologie des détecteurs
Images à fort contraste

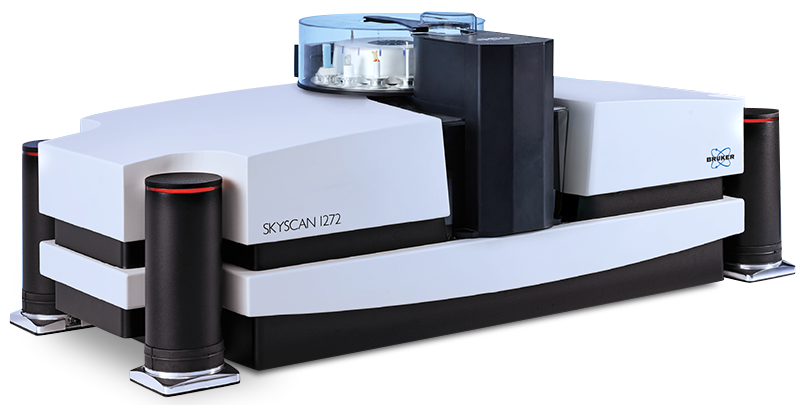

SKYSCAN 1272 CMOS – la XRM à haute résolution

Le SKYSCAN 1272 CMOS Edition s'appuie sur la confiance du système de paillasse de microscopie à rayons X SKYSCAN 1272 et intègre les dernières technologies à rayons X pour amener la XRM au niveau supérieur.

Le détecteur de rayons X CMOS de 16 mégapixels à la pointe de la technologie fournit des images à contraste élevé avec une résolution supérieure. Le champ de vision étendu du détecteur et la sensibilité accrue aux rayons X permettent de réduire jusqu'à deux fois les temps d’acquisition.


Grâce au Genius-Mode le SKYSCAN 1272 CMOS offre une sélection automatique de paramètres. Le grossissement, l’énergie, le filtre, le temps d’exposition et les corrections de champ peuvent tous être optimisés automatiquement en un seul clic.
Un échangeur d’échantillon de 16 positions est disponible en option pour l’analyse à débit élevé sans surveillance.



Le SKYSCAN 1272 CMOS livré avec le pack 3D.Suite. Cette vaste gamme de logiciels inclus la reconstruction accélérée par GPU, l’analyse morphologique 2D/3D, ainsi que la visualisation de rendu de surface et de volume.

Caractéristiques clés

Caractéristiques du SKYSCAN 1272 CMOS

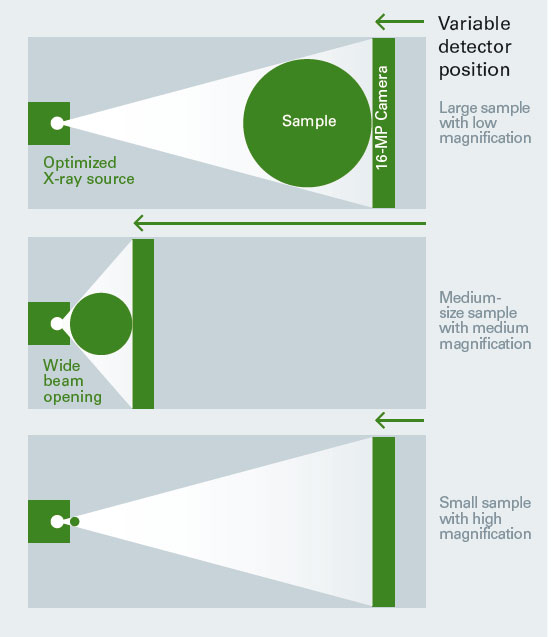

Le Genius Mode

Le SKYSCAN 1272 CMOS offre une sélection automatique de paramètres grâce au Genius-Mode. Le grossissement, l’énergie, le filtre, le temps d’exposition et les corrections de champ peuvent tous être optimisés automatiquement en un seul clic.

De plus, l’échantillon et la caméra CMOS grand format peuvent être placés le plus près possible de la source, ce qui augmente considérablement l’intensité mesurée. C’est pourquoi le SKYSCAN 1272 CMOS scanne jusqu’à 5 fois plus vite que les systèmes conventionnels qui possède une caméra à position fixe.

Caractéristiques du SKYSCAN 1272 CMOS

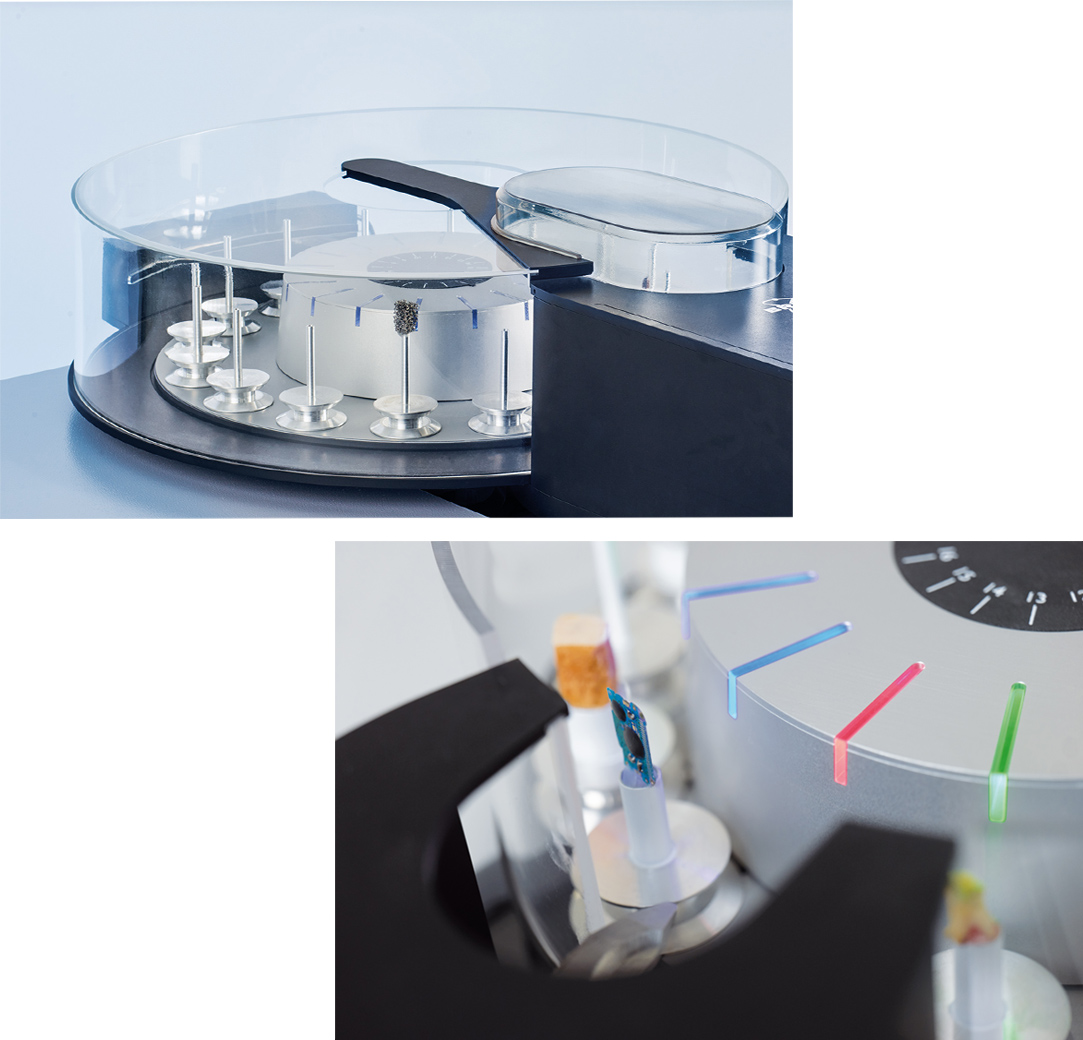

L´échangeur d’échantillons

Le SKYSCAN 1272 CMOS peut éventuellement être équipé d’un échangeur d’échantillon externe de 16 positions afin d´augmenter le débit pour le qc et l’analyse de routine.

L´échangeur d’échantillon accepte une variété de tailles d’échantillon, allant jusqu’à un diamètre de 25 mm.

Les échantillons peuvent être facilement remplacés à tout moment sans interrompre le processus de numérisation en cours. Les nouveaux échantillons sont automatiquement détectés, et les voyants LED indiquent l’état de chaque échantillon à scanner : en attente de, en cours de scanner et fini de scanner.



Caractéristiques du SKYSCAN 1272 CMOS

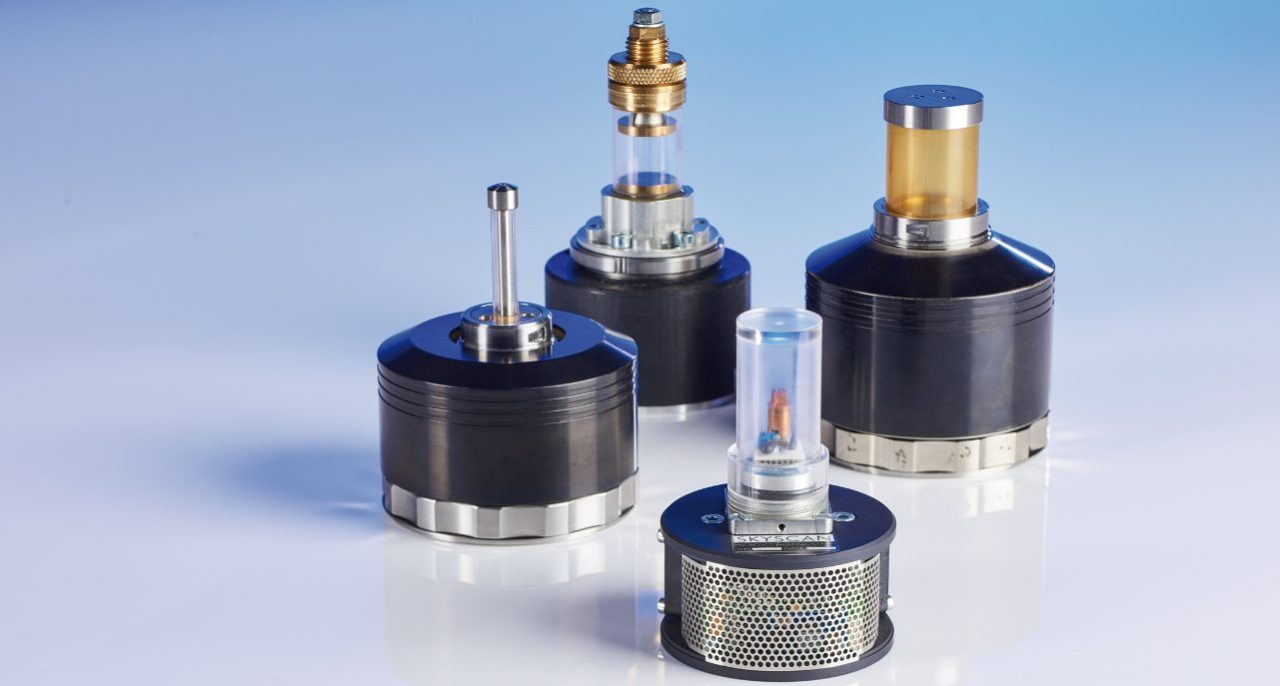

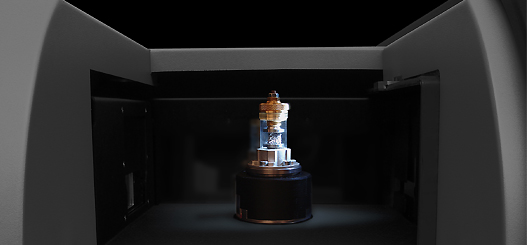

Plateformes in situ

Les chambres de test d’essai de matériaux de Bruker sont conçues pour effectuer des expériences de compression jusqu’à 4400 N et des expériences de traction jusqu’à 440 N. Toutes les chambres de test communiquent automatiquement via la plateforme de rotation du système, sans avoir besoin de connexions de câble. À l’aide du logiciel fourni, planifier des expériences de scan peuvent être configurées.

Les chambres de chauffage et de refroidissement de Bruker peuvent atteindre des températures allant jusqu’à +80ºC, ou jusqu’à 30ºC en dessous de la température ambiante. Tout comme les autres chambres, aucune connexion supplémentaire n’est nécessaire, et le système reconnait automatiquement la présence de la chambre. À l’aide des chambres de chauffage et de refroidissement, les échantillons peuvent être examinés dans des conditions de températures non ambiantes, afin d’évaluer l’effet de la température sur la microstructure de l’échantillon.



SKYSCAN 1272 CMOS
Pas besoin d’eau de refroidissement externe ou de puissance électrique spéciale sans compromettre la performance du système : il est conçu pour les besoins écologiques et économiques d’aujourd’hui



SKYSCAN 1272 CMOS
Des solutions et un design intelligents, tels que l’isolation intégrée des vibrations, forment un ensemble parfait pour l´analyse XRM

Applications mises en avant

SKYSCAN 1272 CMOS

Fibres et composites

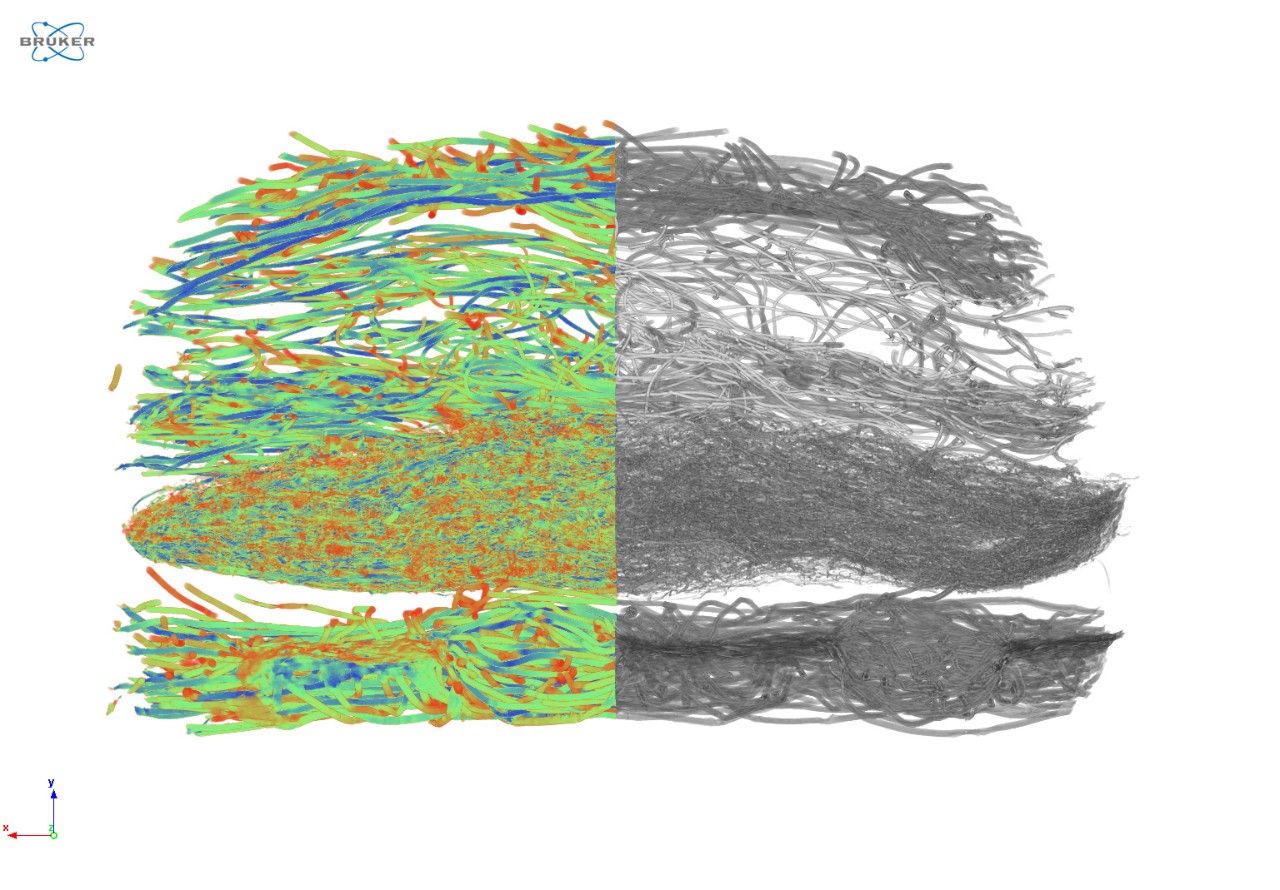

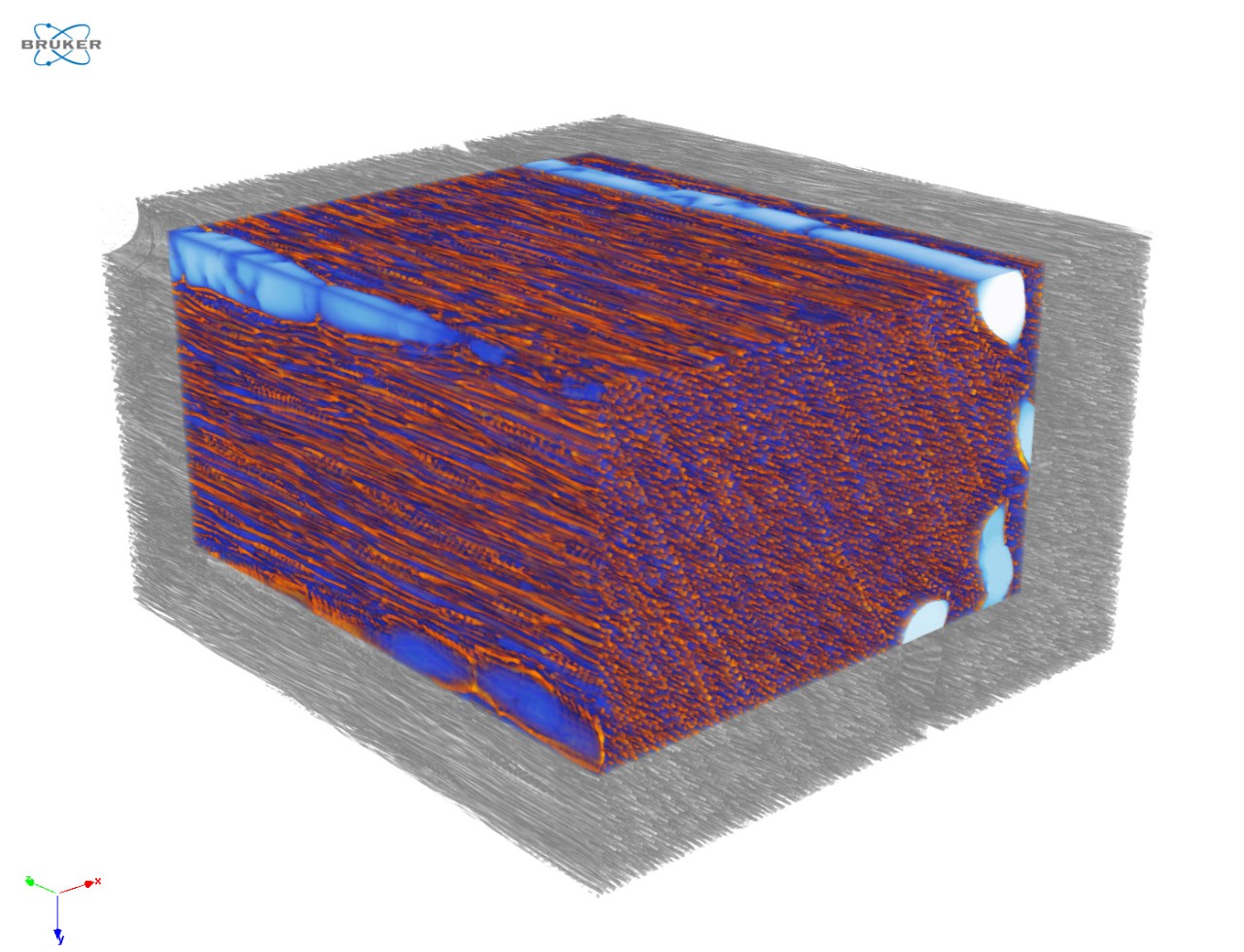

Le rendu volumique d’un échantillon GFRP, résolution de 2 μm de pixels. L´orientation local des fibres est codée en couleur.

La combinaison de matériaux dans un composite peut résulter à une un matériaux d´une solidité accrue tout en possédant une poids considérablement léger. La détermination de l’orientation des sous-composants permet d´optimiser ses propriétés. L’un des composants classiques utilisés corresponds aux fibres tels que les barres d’armature en acier dans le béton, les fibres de verre dans les composants électroniques, ou les nanotubes de carbone dans les matériaux d’aviation. La XRM permet l’inspection non destructive des fibres et des composites sans avoir besoin de sectionner le matériau, aucune préparation de l’échantillon est nécessaire.

L´orientation des objets incorporés

La quantification de l’épaisseur de la couche, de la taille des fibres et de la séparation

Les tests de température et des propriétés physiques in situ avec les chambres d’analyse en accessoire

SKYSCAN 1272 CMOS

Pharmaceutique

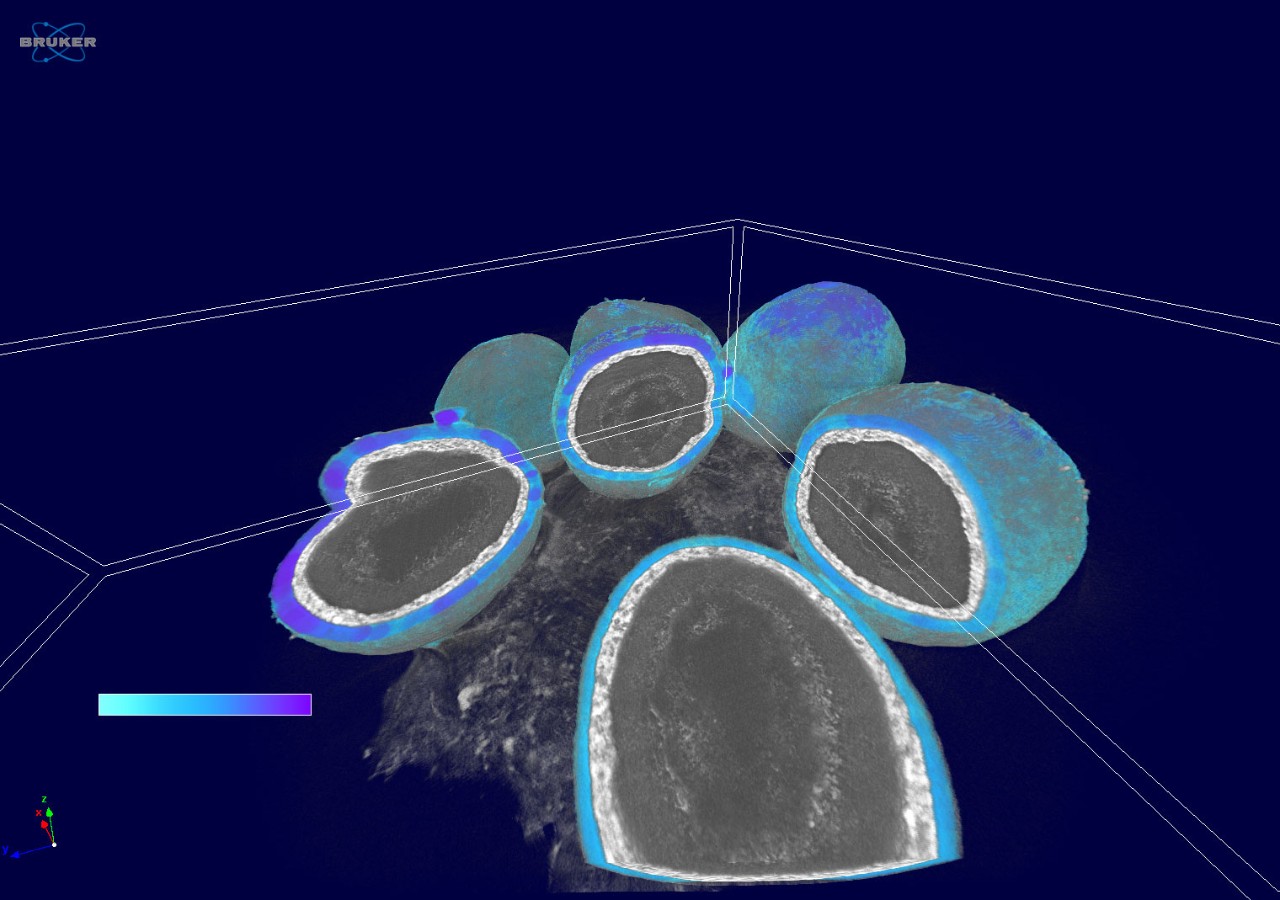

Un médicament pharmaceutique par voie buccale sous forme de granules entériques, la taille d’un pixel de 0,45 μm. Le revêtement se compose de trois couches, l´épaisseur de la couche extérieure est codée en couleur.

Le développement de nouveau médicament est une démarche longue et coûteuse. La XRM peut accélérer le délai de mise sur le marché en fournissant une information immédiate sur la structure interne du produit durant l’étape de formulation du produit.

Déterminer la densité de compactage de la tablette

Mesurer l’uniformité de l’épaisseur du revêtement

Évaluer la distribution de l’API (ingrédient pharmaceutique actif)

Détecter les microfissures induites par le stress dans les tables compactées

Appliquer la compression in situ pour tester les propriétés mécaniques

SKYSCAN 1272 CMOS

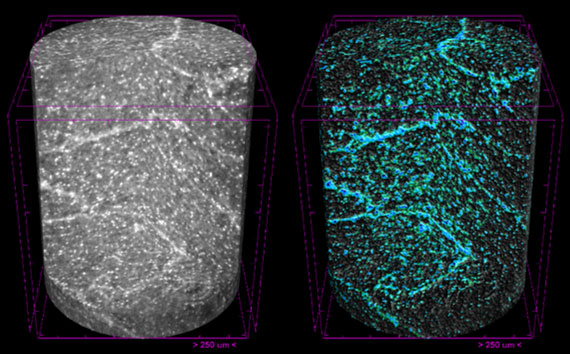

Mousses

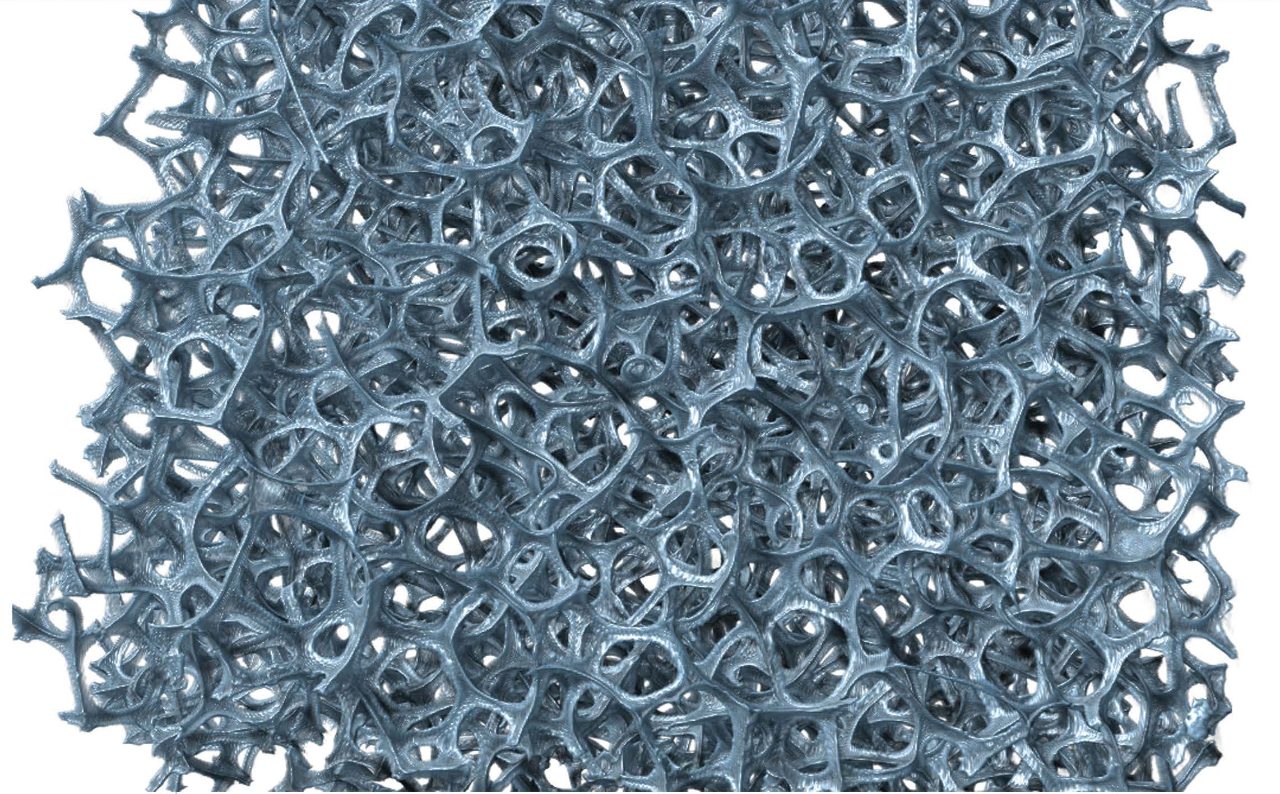

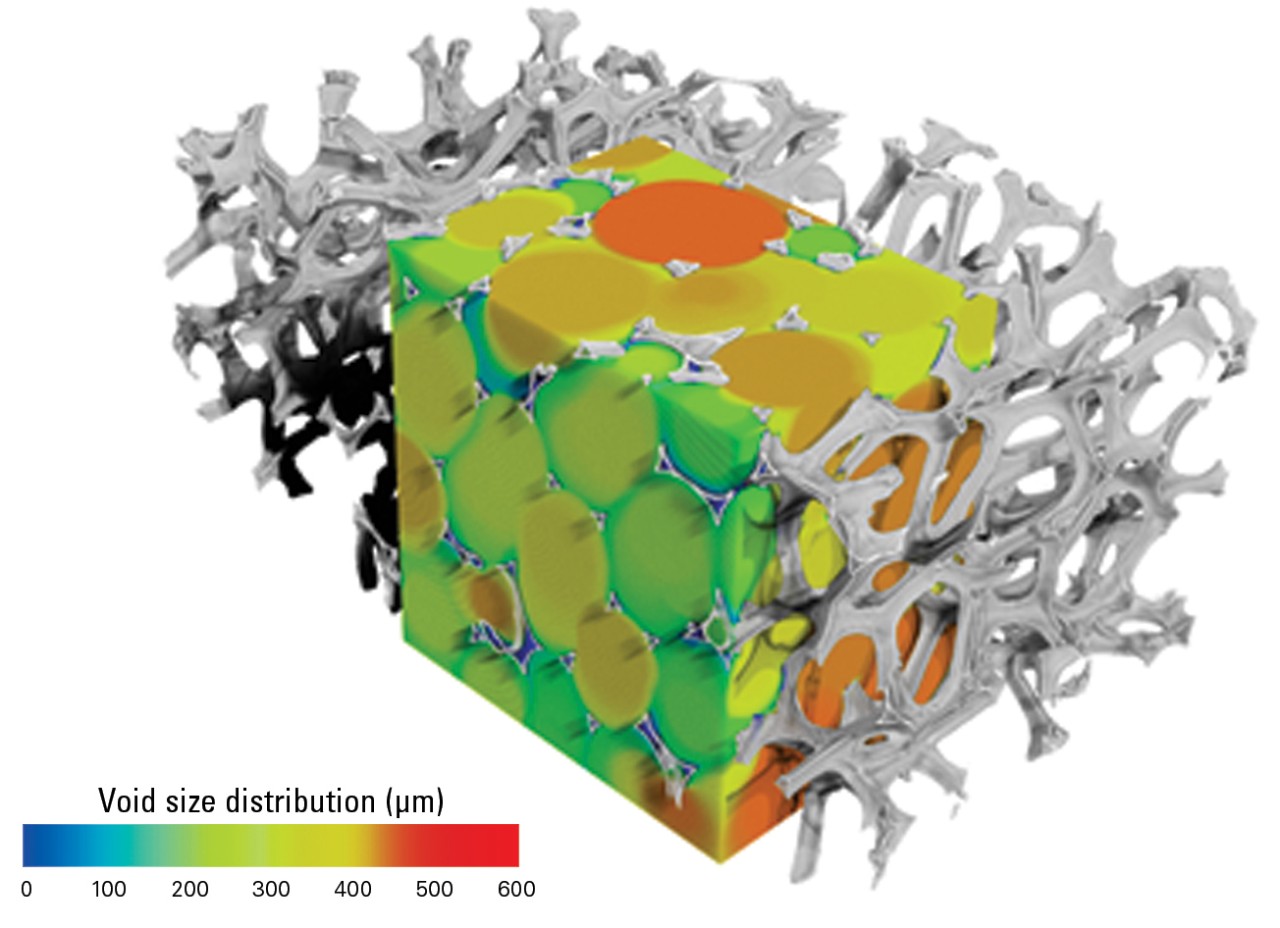

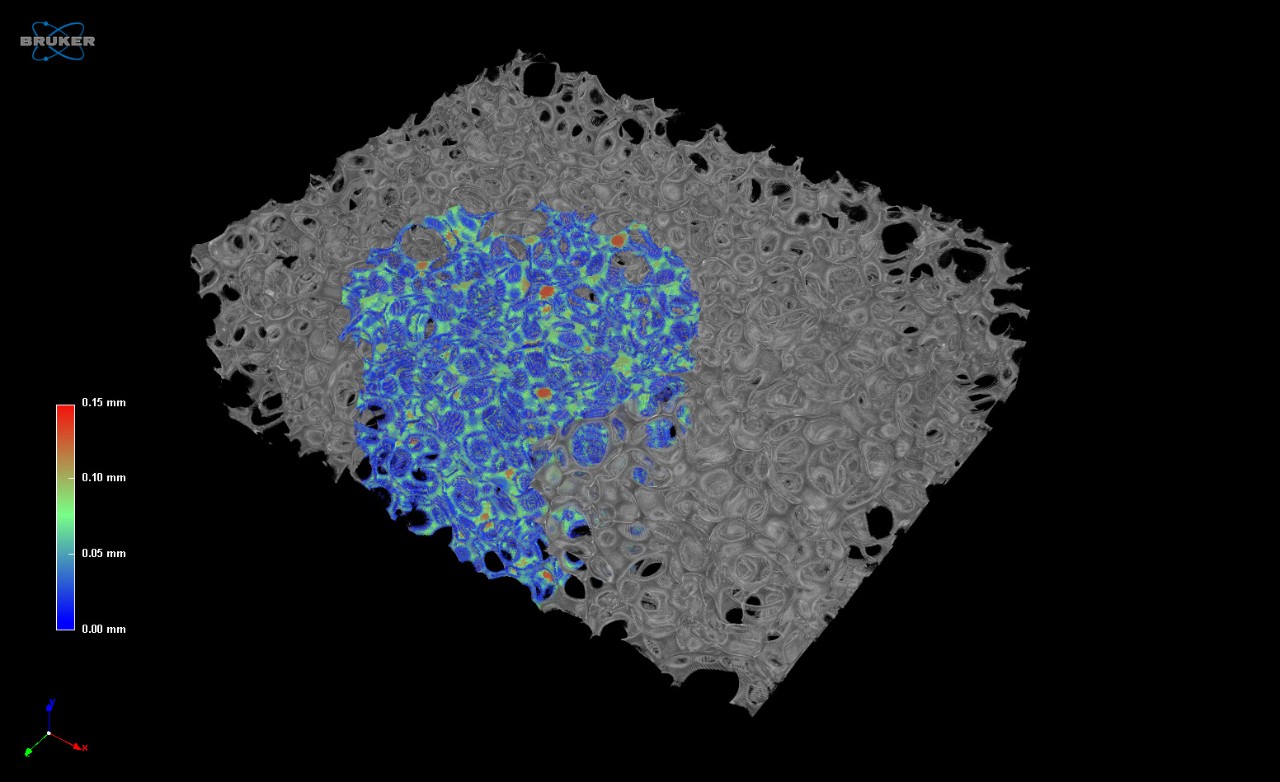

Image multivolumique des images reconstruites et d’une séparation de la structure codée en couleur montrant à la fois le diamètre des cellules de mousse ainsi que le caractère creux des parois d’une mousse de nickel à cellules ouvertes. 1,0 μm de taille de pixel.

Les mousses sont largement utilisées pour des applications industrielles. Qu’elles soient utilisées comme isolants thermiques ou acoustiques, amortisseurs dans les pièces de protection, filtres... les applications dépendent de la mousse, du type de matériau et des propriétés structurelles.
La XRM permet de visualiser la structure interne en 3D d’une mousse de manière non destructive.

  • Déterminer l’épaisseur locales structurelle des parois
  • Déterminer la séparation de la structure pour visualiser le réseau de pores
  • Appliquer des essais mécaniques in situ avec les chambres de compression et de traction
  • Quantifier le niveau de porosité ouverte et fermée

Spécifications SKYSCAN 1272 CMOS

Fonction

Spécification

Avantage

Source de rayons X

40 – 100 kV

10 W

< 5 µm taille du point à 4 W

Source de rayons X scellée sans entretien

Scans rapides pour la QC, ou XRM 4D

Détecteur de rayons X

Détecteur 16 MP sCMOS (4904 x 3280)

Détecteurs fins pour atteindre la plus haute résolution

Taille de l’objet

Diamètre de 75 mm

Hauteur de 80 mm

Capable de numériser de petites à moyennes tailles d’échantillon

Echangeur d’échantillons

(facultatif)

16 échantillons jusqu’à 25 mm de diamètre

Accès externe

Débit élevé d´analyse sans surveillance

Toute combinaison d’échantillons de grande et de petite taille

Ajouter/supprimer des échantillons à tout moment sans interrompre l’analyse en cours

Dimensions

L 1160 mm x l 520 mm x H 330 mm

Poids 150 kg

Système de table pour une économie d’espace qui s’adapte à tous les laboratoires

Alimentation

100-240V AC, 50-60Hz, 3A max.

Exigences minimales d’installation, une alimentation standard est suffisante

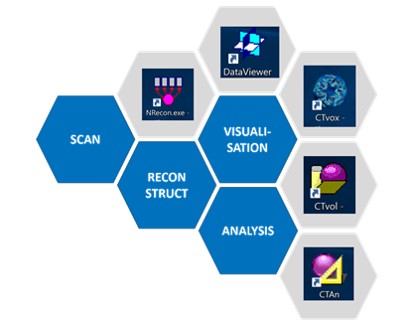

POSITION, SCAN, RECONSTRUCTION ET ANALYSE

Les solutions XRM de Bruker incluent tous les logiciels nécessaires à la collecte et l’analyse des données. Une interface utilisateur graphique intuitive ayant des paramètres d’optimisation qui tend à guider et aider l’utilisateur qu’il soit experts ou novices. En utilisant les derniers algorithmes ressourcés par GPU, le temps de reconstruction est considérablement réduit. CTVOX, CTAN et CTVOL se combinent pour former une puissante série de logiciels pour l’analyse qualitative et quantitative des modèles.

Logiciel de mesure :
SKYSCAN 1272 – Contrôle des instruments, planification et collecte des mesures

Logiciel de reconstruction :
NRECON – Transforme les images de projection 2D en volumes 3D

Logiciel d’analyse :
DATAVIEWER – Pour l’inspection tranche par tranche des volumes 3D et l’enregistrement des images en 2D ou 3D
CTVOX – Pour la visualisation réaliste par rendu volumique
CTAN – Pour l’analyse et le traitement d’images en 2D ou 3D
CTVOL – Pour la visualisation des modèles de surface à exporter pour le CAO ou l’impression 3D
