SKYSCAN 1272

하이라이트

0.6 m²

Footprint

모든 실험실에 적합한 데스크톱 시스템

16포지션

외부 샘플 체인저

무인 고처리량 분석

CMOS

검출기 기술

고대비 이미지

XRM이란 무엇인가 ? (동영상)

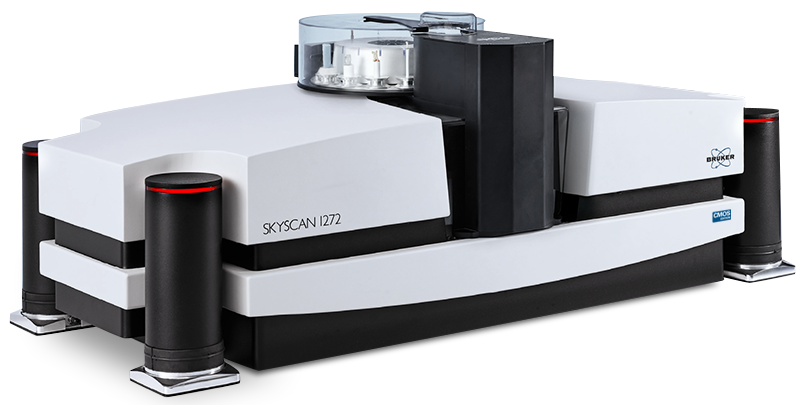

SKYSCAN 1272 – 고해상도 XRM

SKYSCAN 1272 CMOS Edition은 신뢰할 수 있는 SKYSCAN 1272 데스크탑 X선 현미경 플랫폼을 기반으로 하며 최신 X선 기술을 통합하여 XRM을 다음 단계로 끌어 올립니다.

최첨단 1600만 화소 CMOS X선 검출기는 뛰어난 해상도의 고대비 이미지를 제공합니다. 확장된 검출기 시야와 X선에 대한 향상된 감도는 스캔 시간을 최대 2배까지 단축합니다.

SKYSCAN 1272 CMOS는 Genius-Mode로 매개변수의 자동 선택을 제공합니다. 한 번의 클릭으로 확대, 에너지, 필터, 노출 시간 및 배경 보정을 모두 자동으로 최적화할 수 있습니다.

무인 고처리량 스캐닝을 위해 16개 위치 샘플 교환기를 선택적으로 사용할 수 있습니다.
SKYSCAN 1272 CMOS는 3D.SUITE로 보완됩니다. 이 포괄적인 소프트웨어 제품군은 GPU 가속 재구성, 2D/3D 형태 분석, 표면 및 볼륨 렌더링 시각화를 다룹니다.

Market Gallery

제약

API 분포, 코팅 두께 균일성 및 압축 밀도를 시각화하여 XRM을 통해 배합 및 포장에 대한 통찰력을 얻을 수 있습니다.

다공성 미디어

XRM은 개방형 폐쇄된 다공성을 정량적으로 평가하고, 크기 분포를 계산하고, 촉매 및 필터와 같은 다공성 매체의 벽 두께를 결정할 수 있게 합니다.

건축 자재

XRM은 콘크리트, 목재, 비닐 및 벽보드를 포함한 광범위한 재료에 적용할 수 있습니다. 건축 유리 및 페인트와 같은 표면 처리에 코팅은 연속성을 위해 분석될 수 있습니다.

전자 부품/장치

XRM은 미크론 크기의 온칩 장치, 전체 회로 기판 및 완전히 조립된 제품을 시각화하는 데 사용할 수 있습니다. 내부 구조의 3D 뷰는 실패에 대한 통찰력과 추가 최적화를 위한 영감을 제공합니다.

지질/석유화학

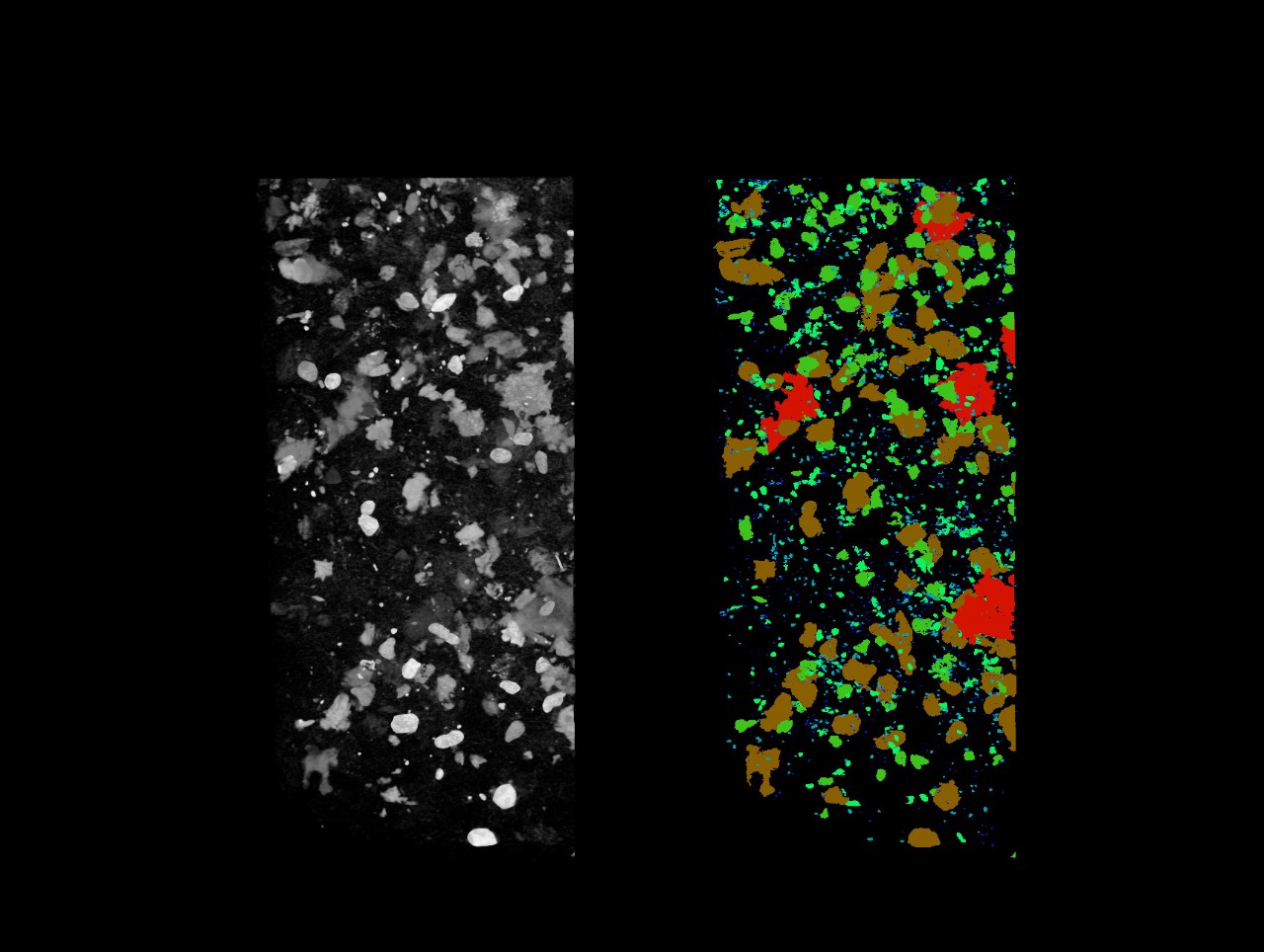

코어와 큰 암석은 물리적 절편 없이 시료를 깨끗한 상태로 남겨두고 검사할 수 있습니다. XRM은 기공 네트워크를 포함한 밀도가 다른 영역을 차별화합니다.

섬유/복합체

복합체의 하위 요소의 위치와 방향은 전체 속성을 최적화하는 데 필수적입니다. XRM을 사용하면 미세 구조를 수정할 수 있는 단면 조정 없이 내부 구조를 시각화할 수 있습니다.

주요 기능

SKYSCAN 1272 CMOS 기능

Genius Mode

SKYSCAN 1272 CMOS 는 Genius-Mode로 매개 변수의 자동 선택을 제공합니다. 한 번의 클릭으로 확대, 에너지, 필터, 노출 시간 및 배경 보정을 자동으로 최적화 할 수 있습니다.

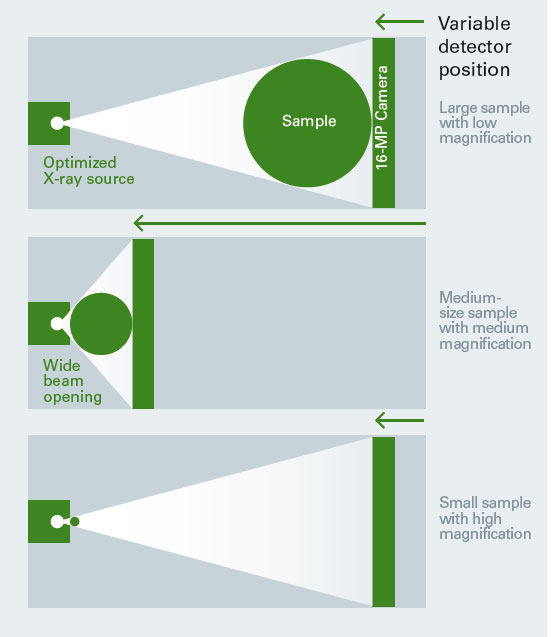

또한, 샘플과 대형 CMOS 카메라 모두 소스에 최대한 가깝게 배치될 수 있으며, 이는 측정된 강도를 실질적으로 증가시킵니다. SKYSCAN 1272 CMOS 가 고정 카메라 위치를 사용하는 기존 시스템에 비해 최대 5배 빠르게 스캔되는 이유입니다.

SKYSCAN 1272 CMOS 기능

Sample changer

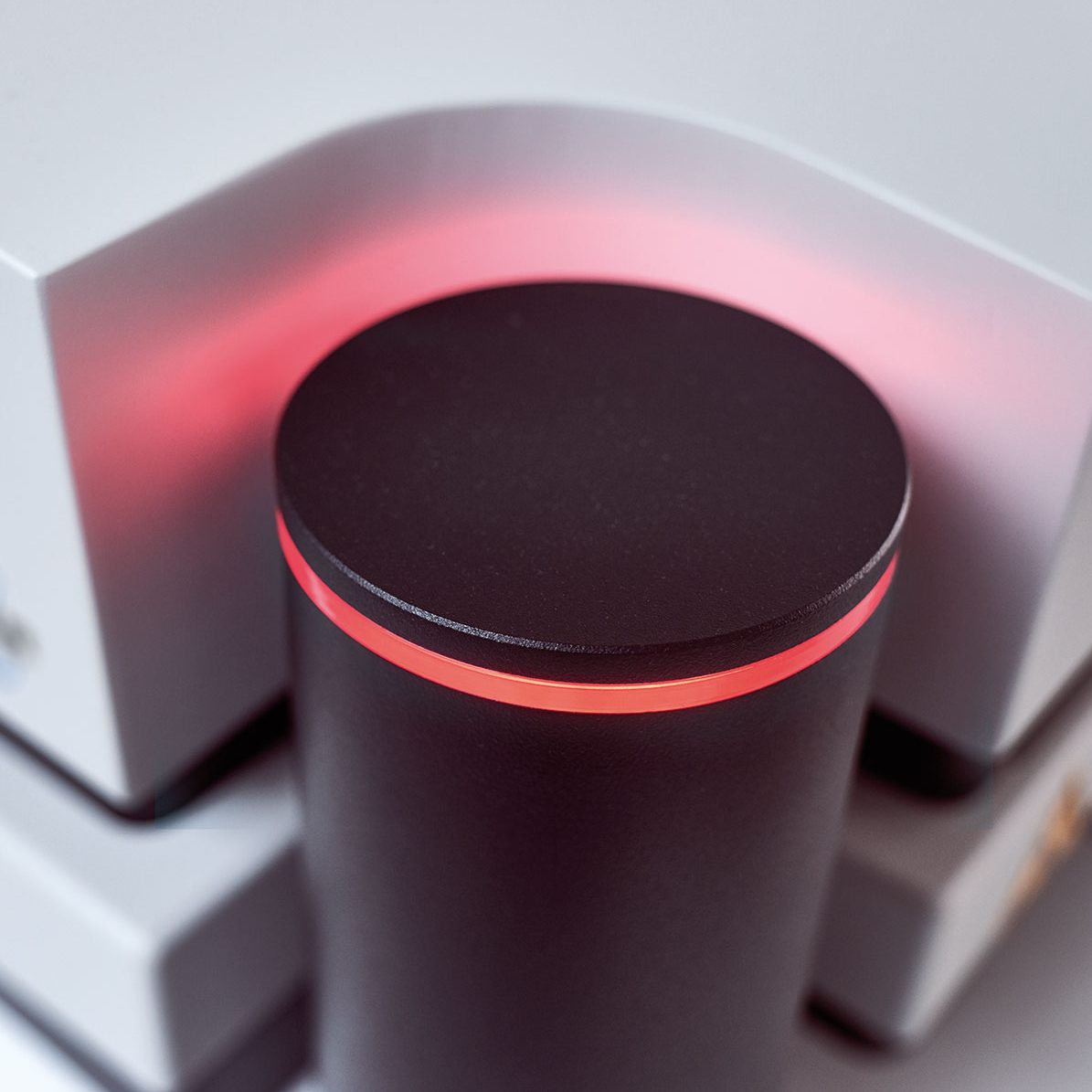

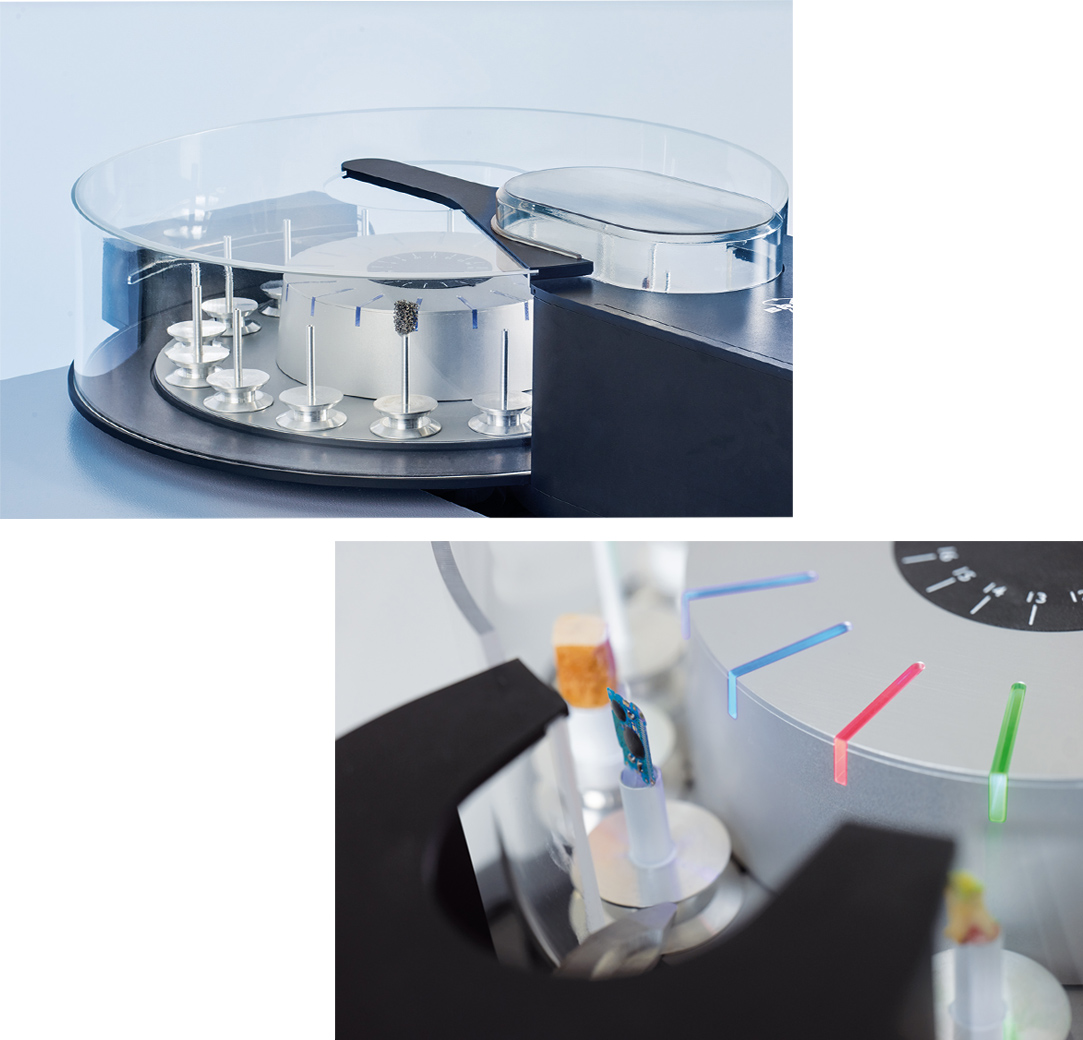

SKYSCAN 1272 CMOS 에는 QC 및 일상적인 분석을 위한 처리량을 늘리기 위해 외부 16포지션 샘플 체인저를 선택적으로 장착할 수 있습니다.

샘플 체인저는 최대 직경 25mm까지 다양한 샘플 크기를 수용합니다.

진행중인 스캔 프로세스를 중단하지 않고 언제든지 샘플을 쉽게 교체할 수 있습니다. 새로운 샘플이 자동으로 감지되고, LED는 모든 스캔의 상태(준비, 스캔, 완료)를 나타냅니다.

SKYSCAN 1272 CMOS 기능

In-situ stages

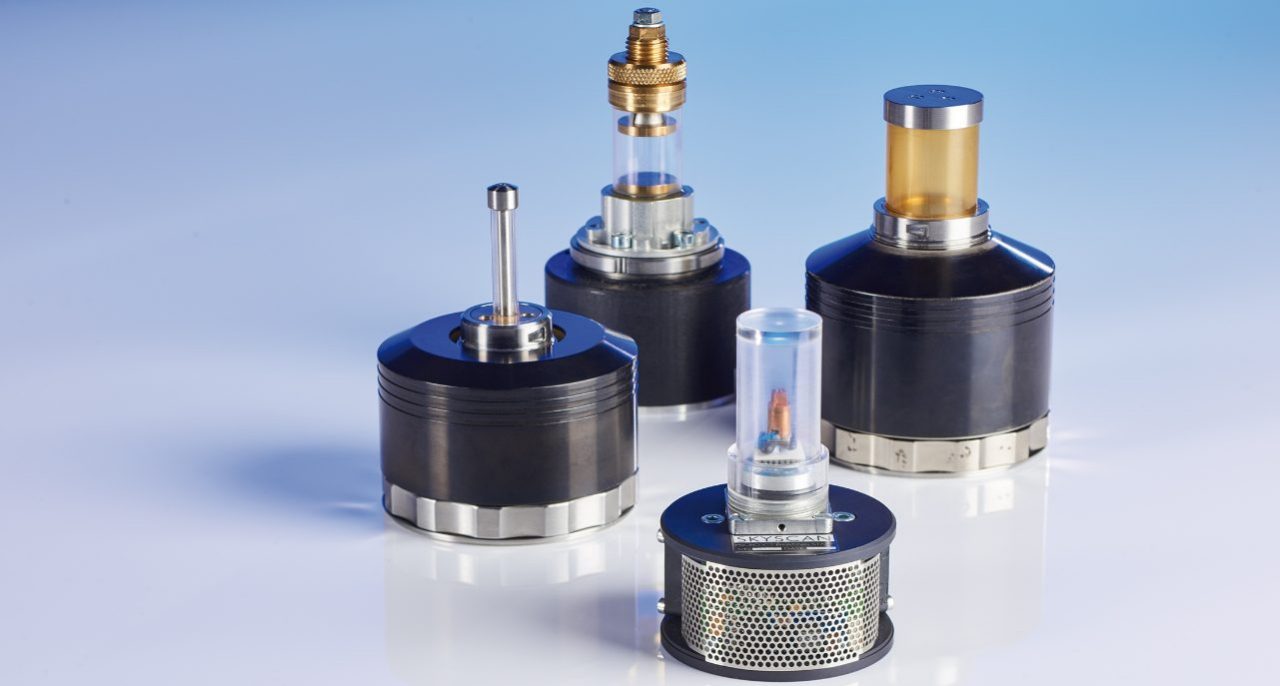

브루커 재료 테스트 스테이지는 최대 4400 N 및 인장 실험을 440 N까지 수행하도록 설계되었습니다. 모든 스테이지는 케이블 연결 없이 시스템의 회전 스테이지를 통해 자동으로 통신됩니다. 제공된 소프트웨어를 사용하여 예약된 스캔 실험을 설정할 수 있습니다.

브루커의 가열 및 냉각 스테이지는 최대 +80ºC 또는 주변 온도보다 30ºC 의 낮은 온도에 도달할 수 있습니다. 다른 스테이지와 마찬가지로 추가 연결이 필요하지 않으며 스테이지를 자동으로 인식할 수 있습니다. 가열 및 냉각 스테이지를 사용하여 샘플은 non-ambient 조건에서 검사하여 샘플의 미세 구조에 대한 온도의 영향을 평가할 수 있습니다.

자세히 보기

SKYSCAN 1272 CMOS
성능 저하없이 외부 냉각수 또는 특수 전력 없음 : 오늘날의 생태학적 및 경제적 요구에 맞게 설계되었습니다.

SKYSCAN 1272 CMOS
통합 진동 차단과 같은 스마트 솔루션과 설계는 완벽한 전체를 형성합니다.

주요 애플리케이션

SKYSCAN 1272 CMOS

섬유 및 복합재료

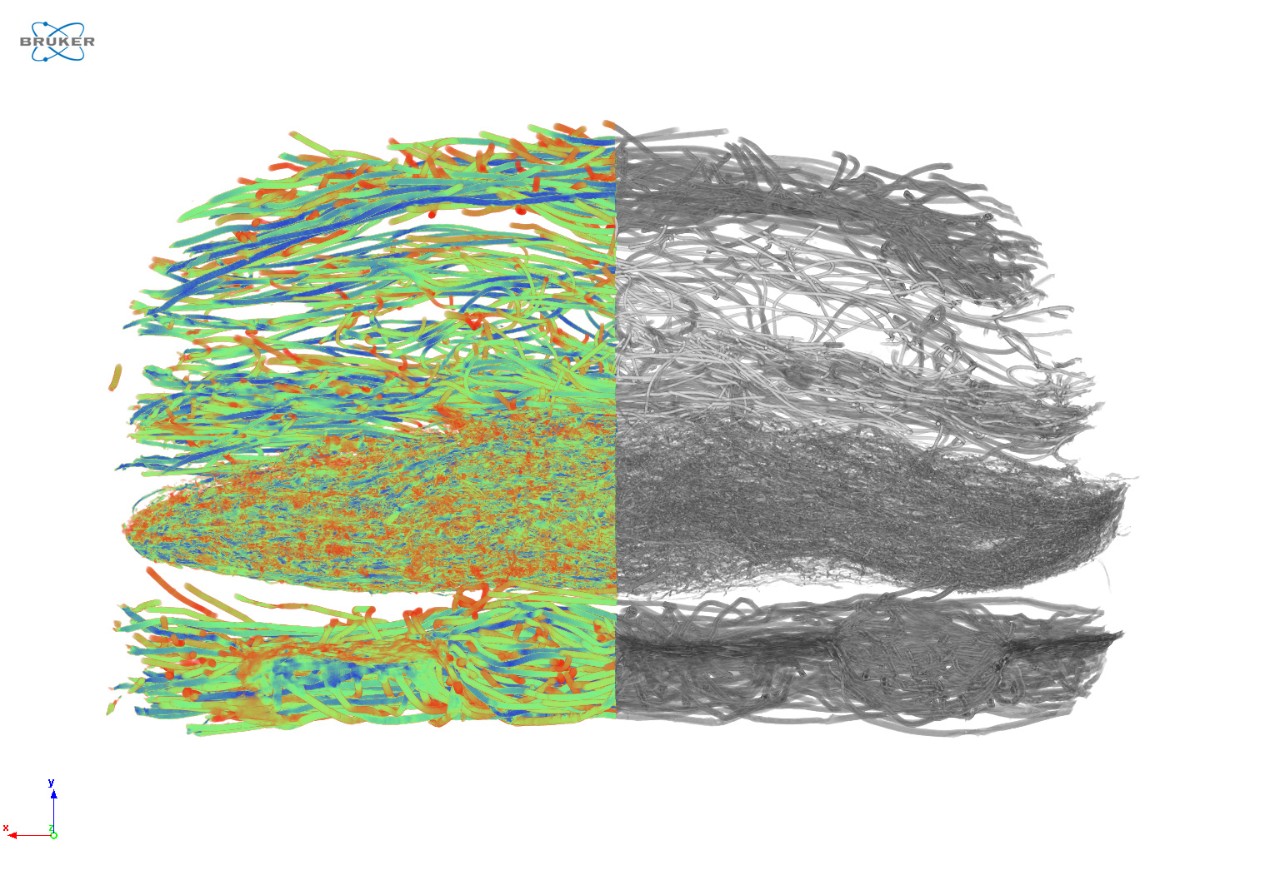

Volume rendering of an FFP2 mask, fibers are color coded by the local orientation

재료를 복합재료로 결합하면 그 결과 성분이 강도를 크게 줄이면서 강도를 크게 감소시킬 수 있다. 추가 최적화는 하위 구성 요소의 방향이 최적화되도록 보장하는 것입니다. 사용되는 고전적인 구성 요소 중 하나는 콘크리트의 강철 철근, 전자 부품의 유리 섬유, 항공 재료의 탄소 나노 튜브에 이르는 섬유입니다. XRM은 단면화 없이 섬유와 복합재를 검사할 수 있으므로 시료의 상태가 시료 준비의 영향을 받지 않도록 합니다.

임베디드 객체의 방향
층 두께, 섬유 크기 및 분리의 정량화
액세서리 스테이지를 통한 in-situ 온도 및 물리적 특성 테스트

SKYSCAN 1272 CMOS

제약

픽셀 크기 0.45 μm의 장용 코팅 과립 형태의 경구 의약품. 코팅은 3층으로 구성되며, 외부 층은 두께에 따라 색으로 구분됩니다.

새로운 제약의 개발은 시간이 많이 걸리고 비용이 많이 들며, 노력이 필요합니다. XRM은 제품 제형 단계에서 제품의 내부 구조에 대한 즉각적인 피드백을 제공하여 출시 시간을 단축할 수 있습니다.

테이블 압축 밀도 결정

코팅 두께 균일성 측정

API 배포 평가

압축된 테이블에서 스트레스로 인한 미세 균열 감지

기계적 특성 테스트를 위해 in-situ 압축 적용

SKYSCAN 1272 CMOS

Foams

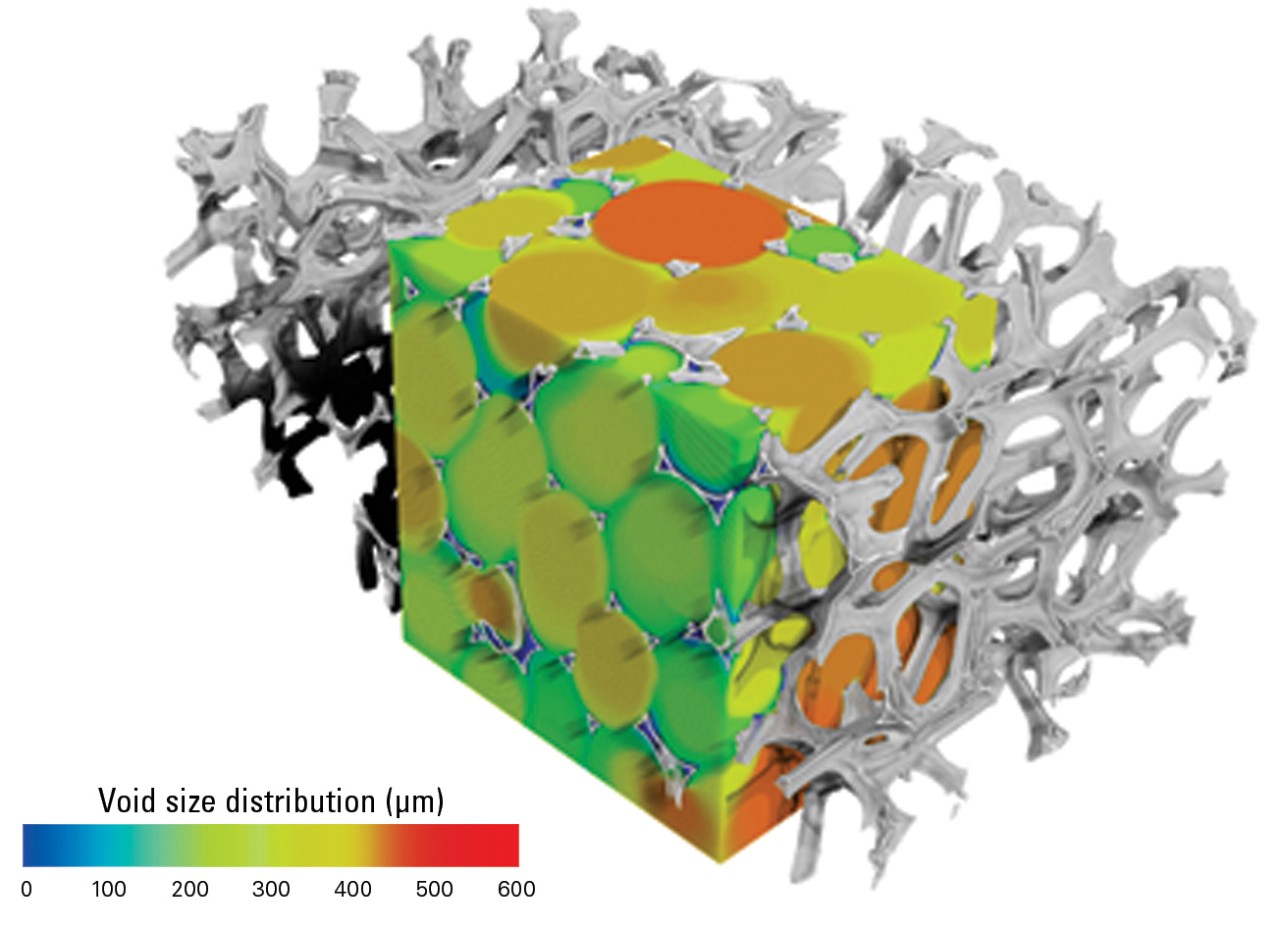

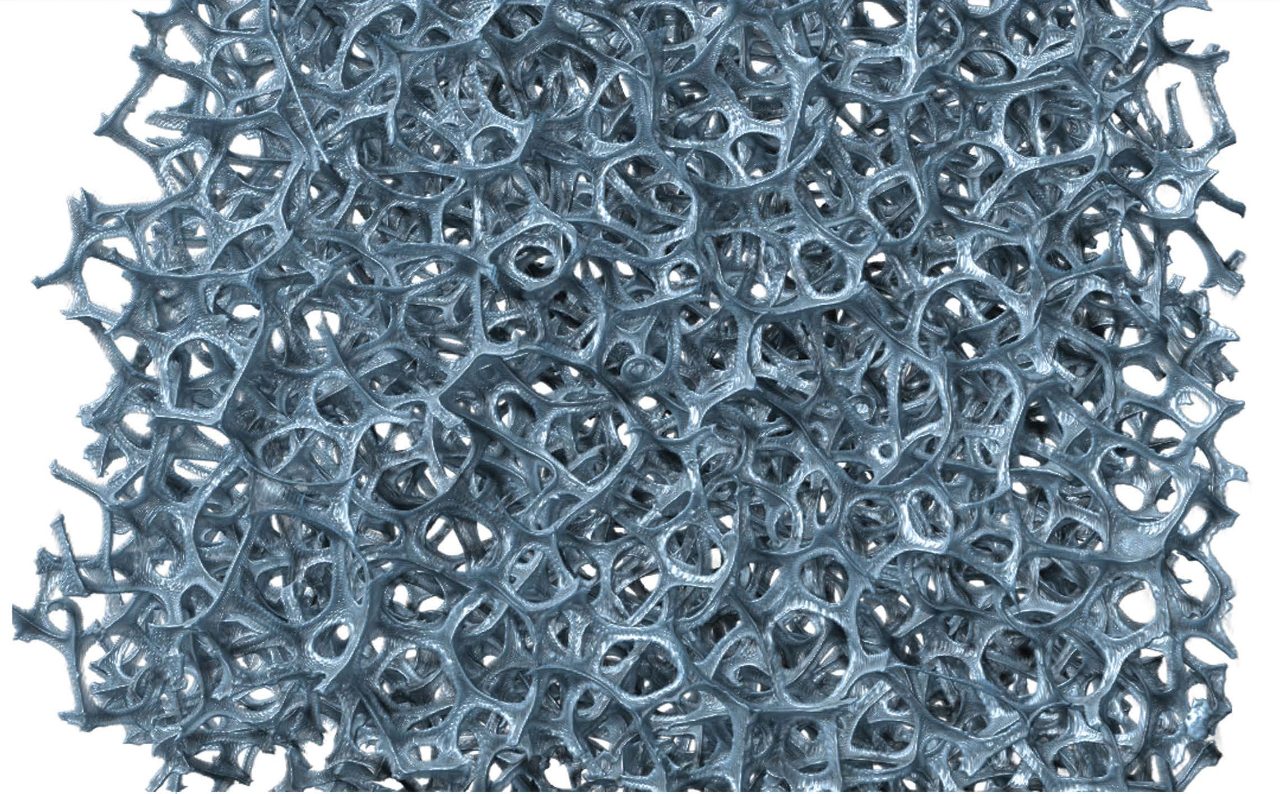

재구성 된 데이터의 다중 볼륨 이미지와 폼 셀의 직경과 개방 셀 니켈 폼 스트럿의 중공 특성을 모두 보여주는 색상 코드 구조 분리. 1.0µm 픽셀 크기.

Foam은 산업 응용 프로그램에 널리 사용됩니다. 단열재 또는 방음재, 보호 부품의 충격 흡수재, 필터로 사용되는지 여부는 폼의 재질과 구조적 특성에 따라 다릅니다.
XRM은 비파괴 방식으로 폼의 3D 내부 구조를 시각화할 수 있습니다.

로컬 스트럿의 구조적 두께 결정

기공 네트워크를 시각화하기 위한 구조 분리 결정

압축 및 인장 단계로 in-situ 기계적 테스트 적용

개방 및 폐쇄된 다공성의 수준을 정량화

응용 프로그램 갤러리

전자제품

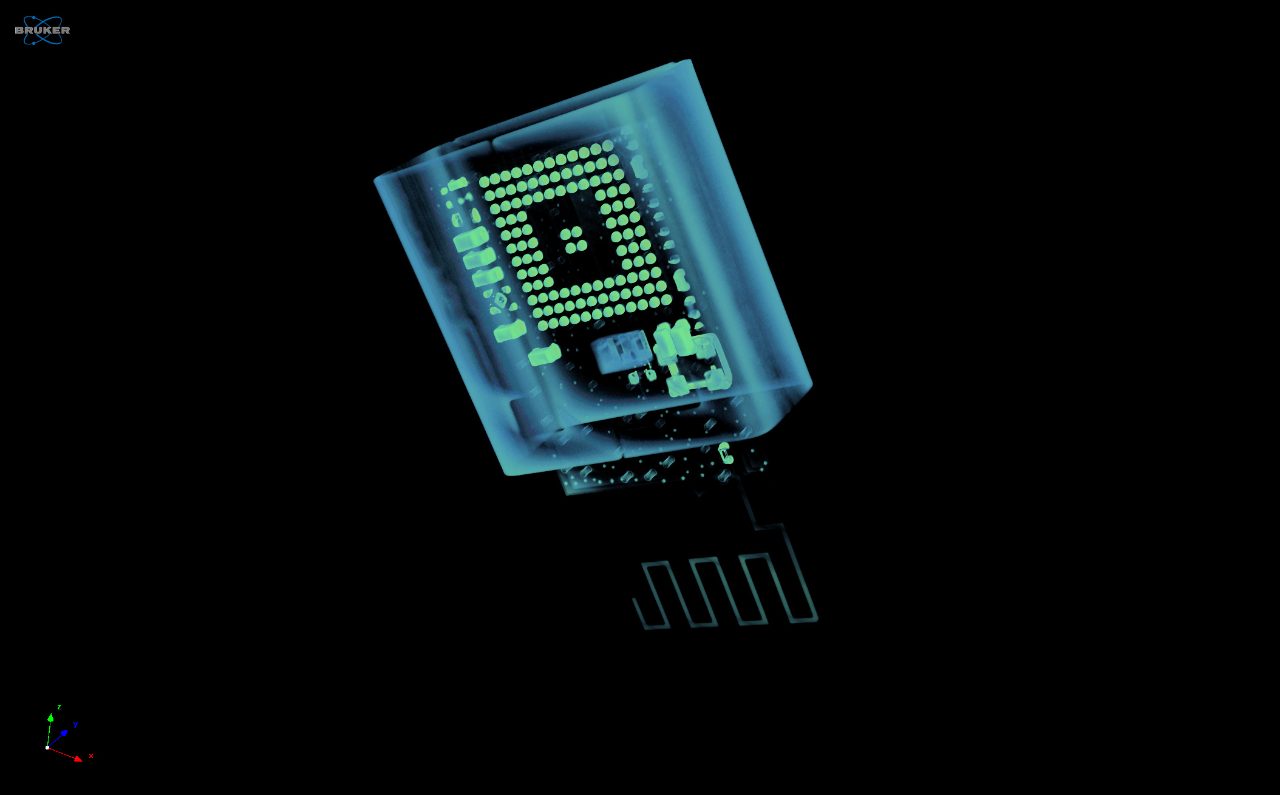

무선 USB키의 볼륨 랜더링

지질학

지질학적 마이크로플러그 코어, 색상으로 구분된 입자 크기 분포

목재

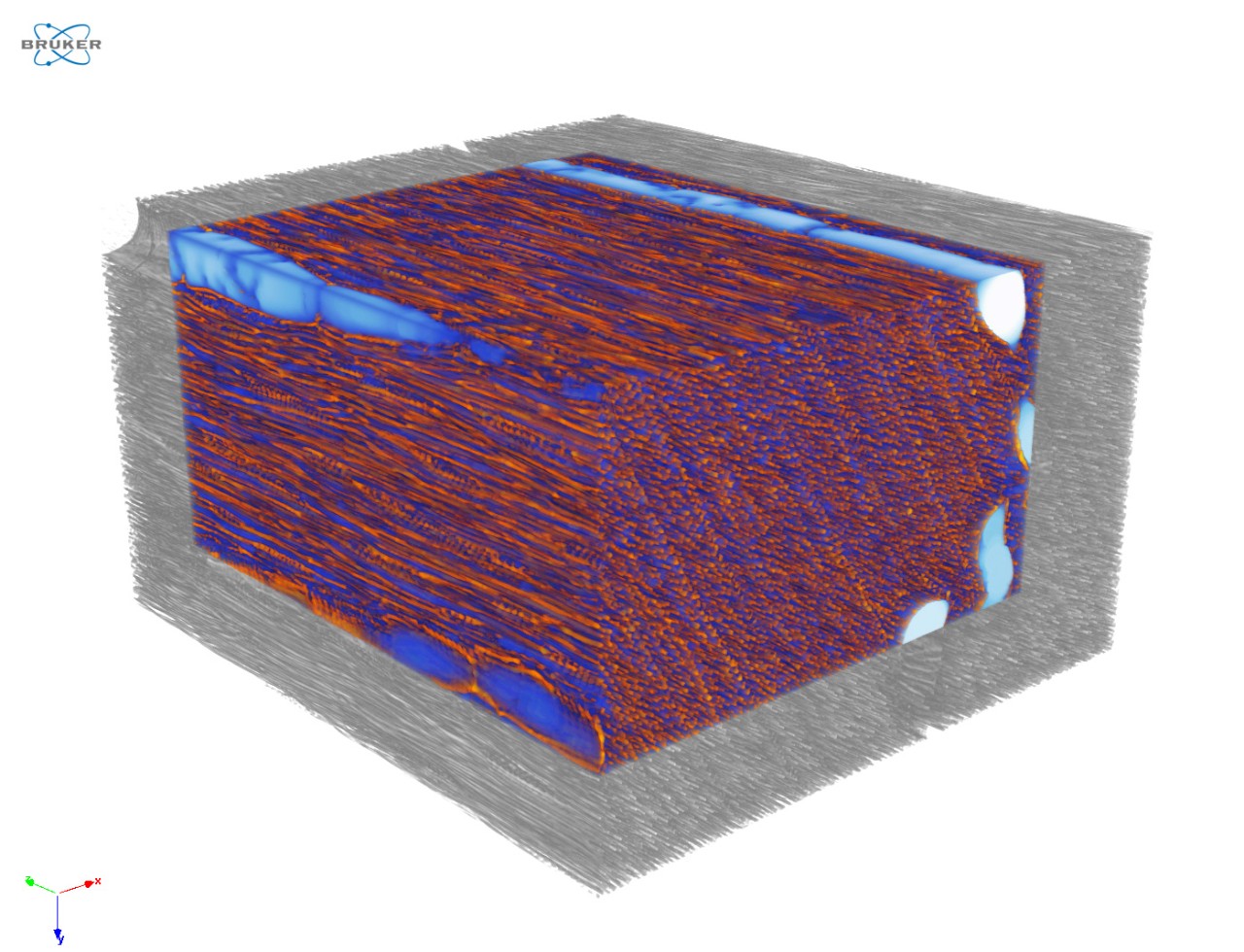

Hartwood, 색상으로 구분된 구조두께(빨간색) 및 분리(파란색) 분포

식품

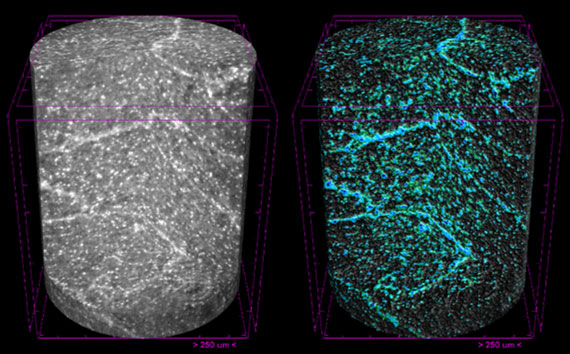

상대비 검색을 사용하여, 어린 고다 치즈의 커드 과립 접합의 시각화, 3.0 μm 픽셀 크기

다공성 구조

foam의 볼륨 랜더링, 로컬 스트럴 두께에 대해 코드화된 중앙부분 색상

SKYSCAN 1272 CMOS Specifications

Feature	Specification	Benefit
X-ray source	40 – 100 kV 10 W < 5 µm spot size at 4 W	Maintenance-free sealed X-ray source Fast scans for QC, or 4D XRM
X-ray detector	16 MP sCMOS detector (4096 x 4096 pixels)	Fine-pitched detectors for achieving highest resolution
Object size	75 mm diameter 80 mm height	Capable to scan from small to medium large sample sizes
Sample changer (optional)	16 samples up to 25 mm diameter External access	Unattended high throughput Any combination of large and small samples Add/remove samples at any time without interrupting the actual scan
Dimensions	W 1160 mm x D 520 mm x H 330 mm Weight 150 kg	Space-saving desktop system that fits in every lab
Power supply	100-240V AC, 50-60Hz, 3A max.	Minimum installation requirements, a standard power supply suffices

포지션, 스캔, 재구성 및 분석

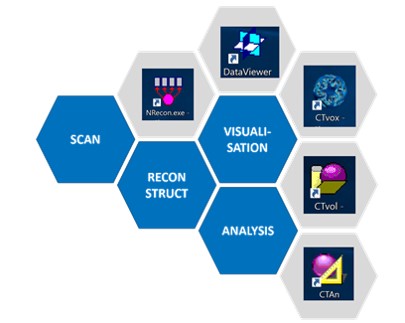

Bruker XRM 솔루션에는 데이터를 수집하고 분석하는 데 필요한 모든 소프트웨어가 포함됩니다. 사용자 유도 매개 변수 최적화가 있는 직관적인 그래픽 사용자 인터페이스는 전문가 및 초보 사용자 모두를 지원합니다. 최신 GPU 기반 알고리즘을 사용 하 여 재구성 시간이 크게 줄어듭니다. CTVOX, CTAN 및 CTVOL이 결합하여 모델의 질적 및 정량적 분석을 위한 강력한 소프트웨어 제품군을 형성합니다.

측정 소프트웨어:
SKYSCAN 1272 – 계측기 제어, 측정 계획 및 수집

재건 소프트웨어:
NRECON – 2D 프로젝션 이미지를 3D 볼륨으로 변환

분석 소프트웨어:
DATAVIEWER – 3D 볼륨의 슬라이스별 검사 및 2D/3D 이미지 등록
CTVOX – 볼륨 렌더링에 의한 사실적인 시각화
CTAN – 2D/3D 이미지 분석 및 처리
CTVOL – CAD 또는 3D 프린팅을 위해 내보낼 표면 모델의 시각화
