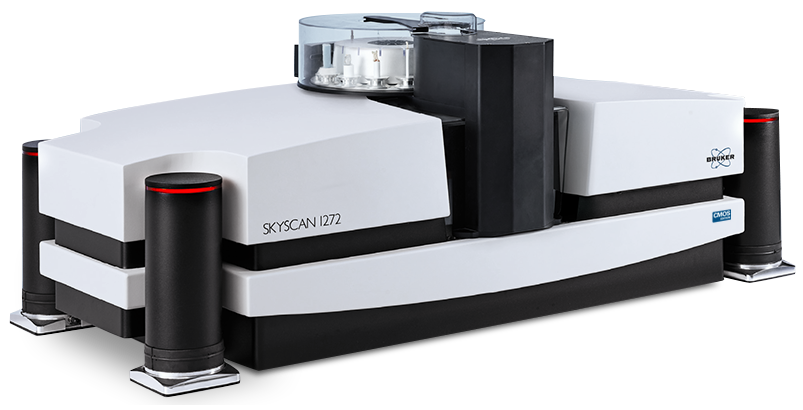

SKYSCAN 1272 CMOS Edition

SKYSCAN 1272 CMOS EditionはGenius-Modeでパラメータの自動選択が可能です。倍率、エネルギー、フィルター、露光時間、背景補正をワンクリックで自動的に最適化することができます。

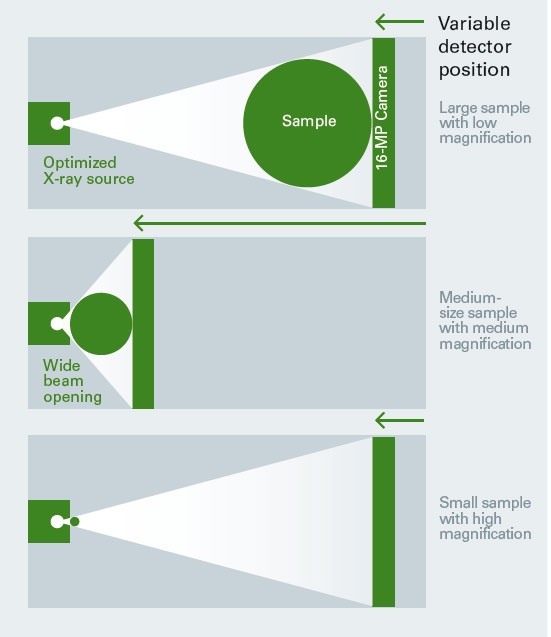

さらに、サンプルと大型CMOSカメラの両方を光源にできるだけ近づけることで、測定強度を大幅に向上させることができます。SKYSCAN 1272 CMOS Edition は、カメラ位置を固定した従来のシステムと比較して、最大5倍の速度でスキャンすることができます。

Brukerの材料試験ステージは、最大4400Nまでの圧縮実験と最大440Nまでの引張実験ができるように設計されています。付属のソフトウェアを使用して、計画的なスキャニング実験を設定することができます。

ブルカーの加熱・冷却ステージは、周囲温度より30℃低い、もしくは+80℃までの温度に達することができます。他のステージと同様に余計な接続は必要なく、ステージは自動認識されます。加熱・冷却ステージを使用することで、温度がサンプルの微細構造に与える影響を評価することができます。

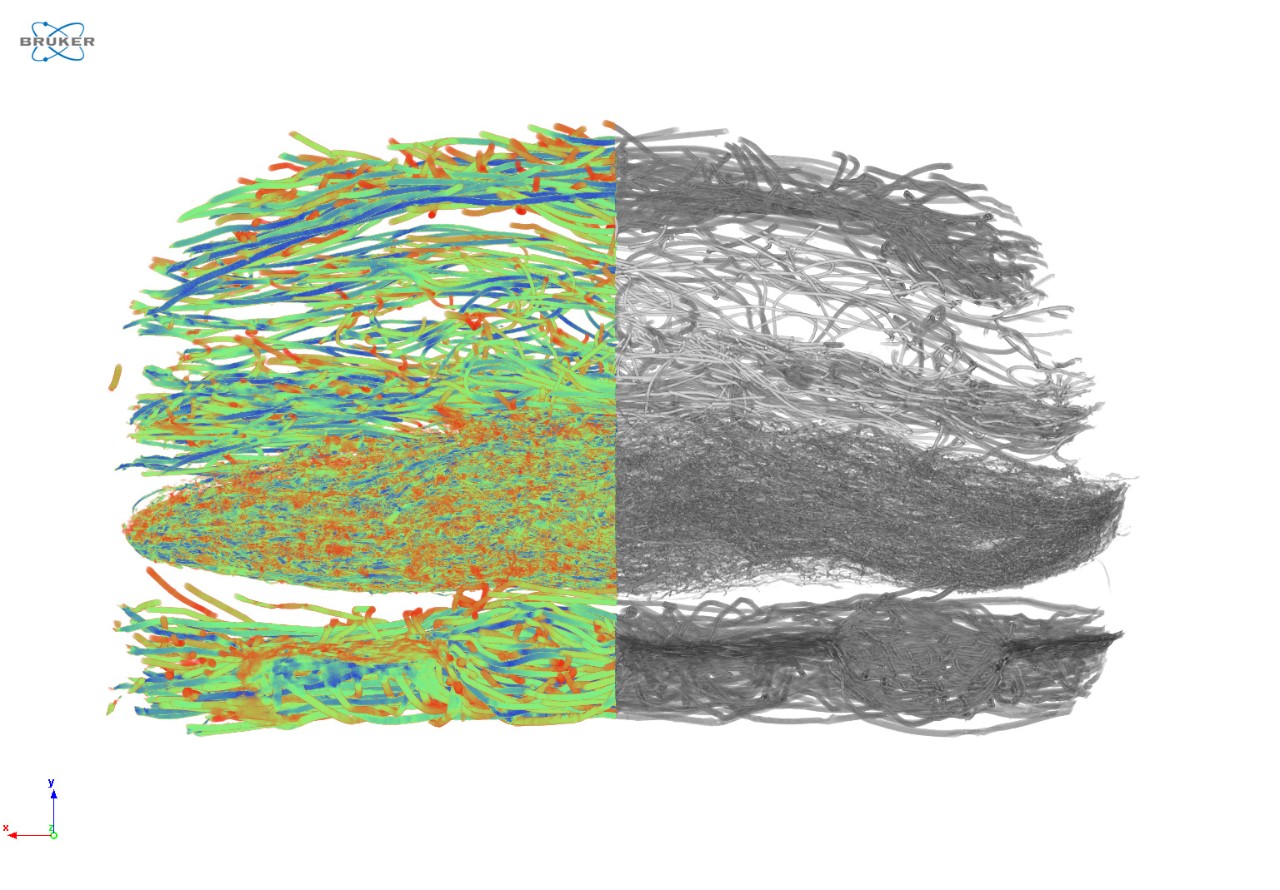

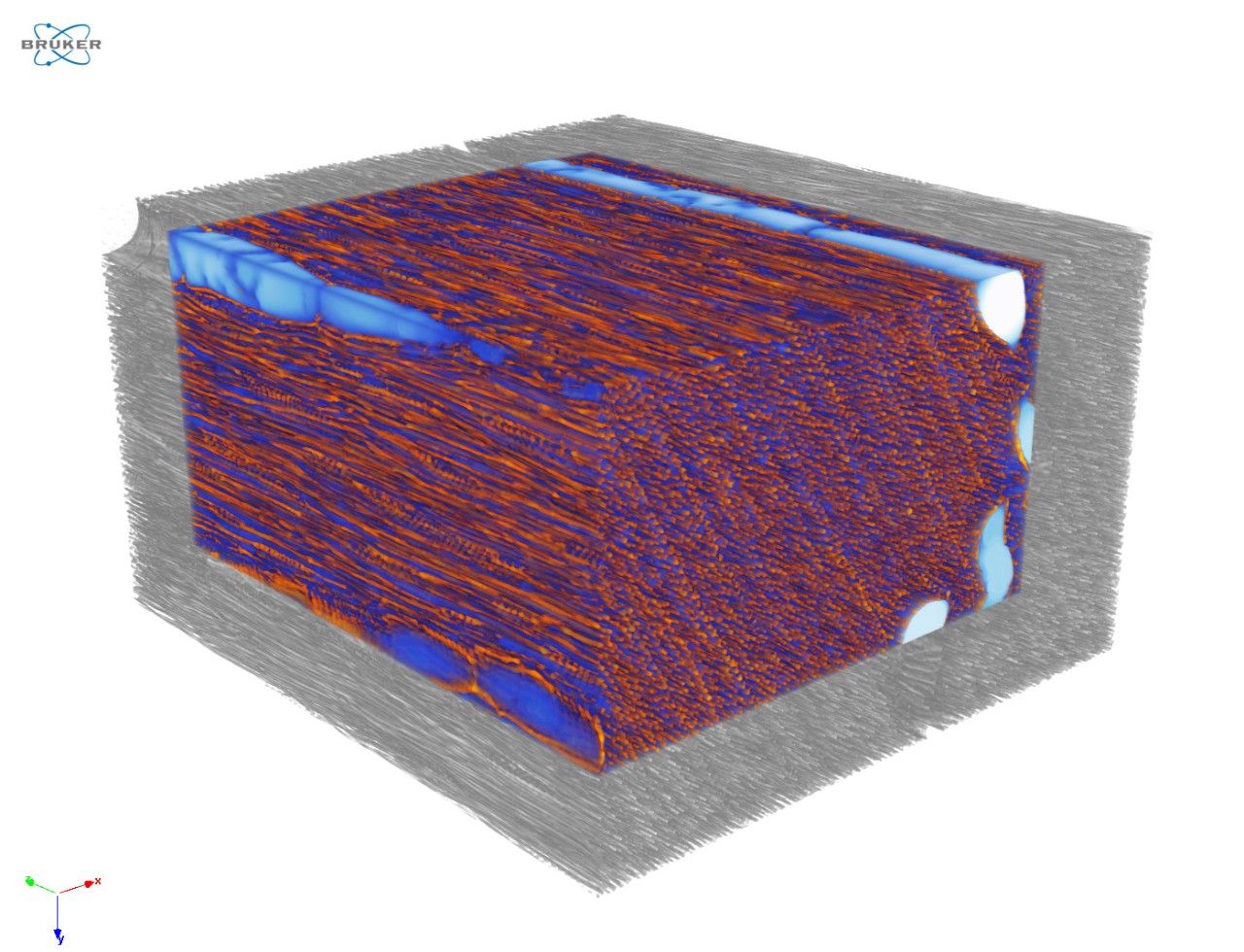

GFRPサンプルのボリュームレンダリング、2μmピクセルサイズ。繊維は局所的な配向によって色分けされています。
複合材料は様々な材料を組み合わせることで、結果として重量を大幅に減少させながら強度を向上させることができます。さらなる最適化には、サブコンポーネントの配向が最適化されていることを確認することから来ています。一般的なコンポーネントの1つは、コンクリートの鉄筋、電子部品のガラス繊維、航空材料のカーボンナノチューブに至るまで、さまざまな種類の繊維です。XRMを使用すると、繊維や複合材料を断面加工する必要がないので、サンプルの状態が前処理作業に影響されません。

• 埋め込まれたオブジェクトの配向
• 層厚、繊維サイズ、繊維間距離の定量化
• アクセサリーステージを用いたIn-situ温度・物性試験

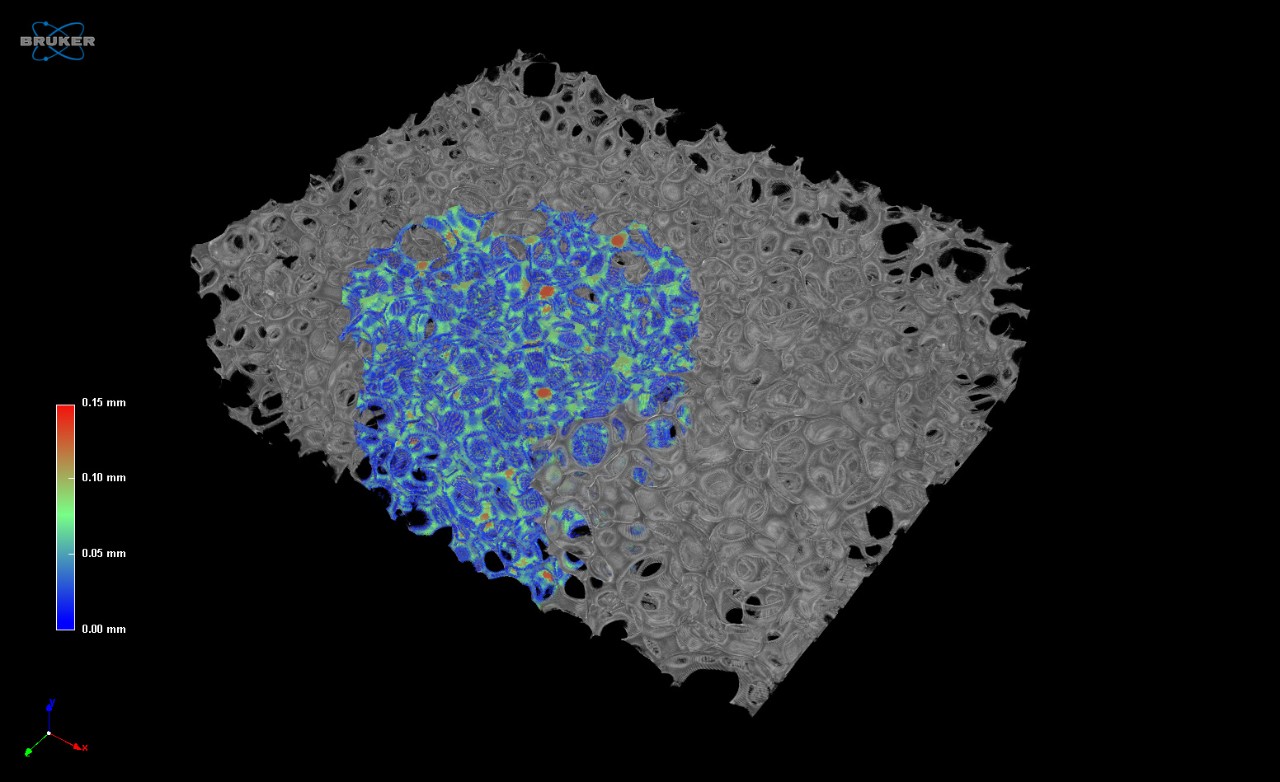

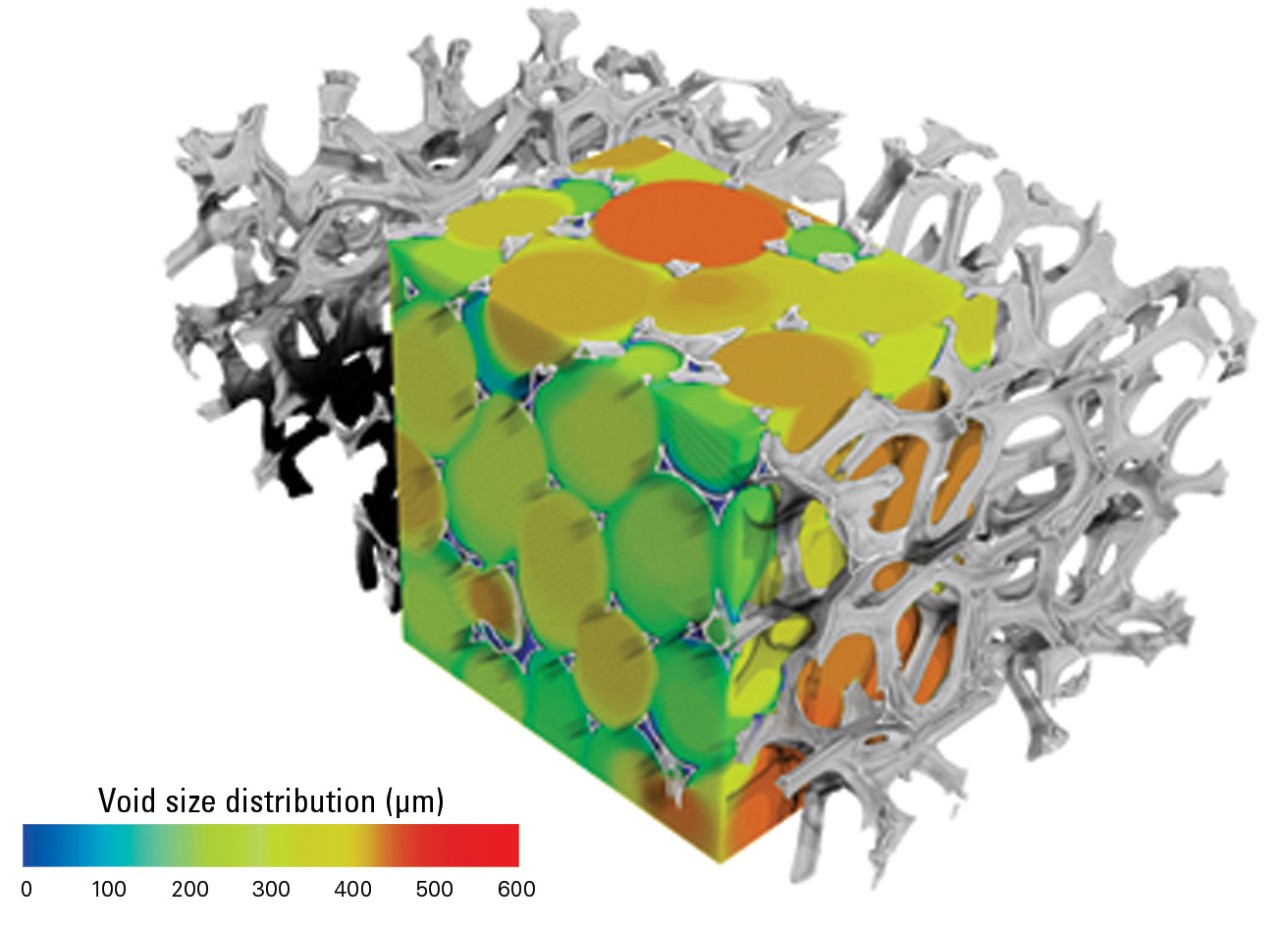

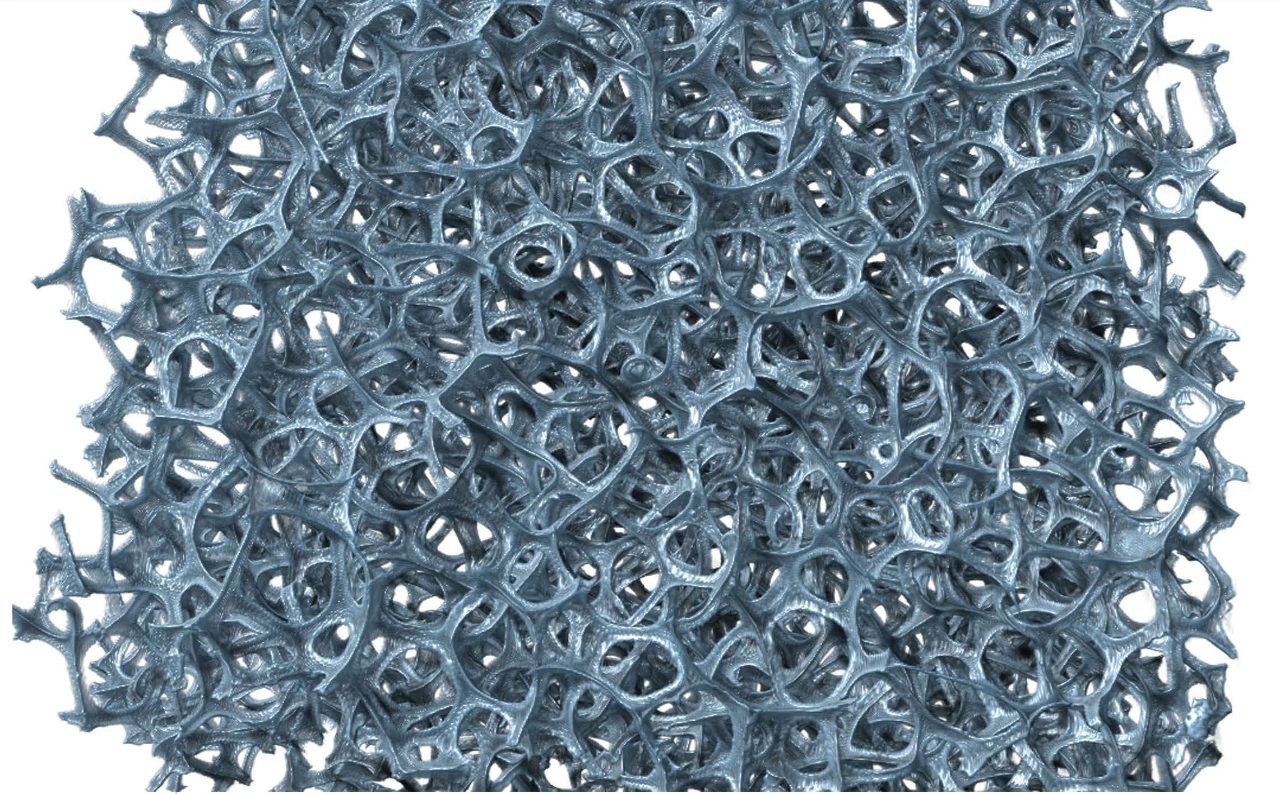

発泡体は産業用途に広く使用されています。断熱材や遮音材として、保護部品の衝撃吸収材として、フィルターとしてなど、どのように使用されるかは、発泡体の素材や構造特性によって異なります。XRMは、非破壊で発泡体の3D内部構造を可視化することができます。

• 局所的な支柱の構造的な厚さの決定
• 細孔ネットワークを可視化するための構造分離を決定
• 圧縮および引張ステージのin-situの機械的試験を適用
• 開放気孔と閉鎖気孔のレベルを定量化する

Bruker XRM ソリューションには、データの収集と分析に必要なすべてのソフトウェアが含まれます。ユーザーガイド付きパラメータ最適化を備えた直感的なグラフィカルユーザーインターフェイスは、エキスパートと初心者の両ユーザーをサポートします。最新の GPU を搭載したアルゴリズムを使用することで、再構成時間が大幅に短縮されます。CTVOX、CTAN、CTVOLは、モデルの質的分析と定量分析の両方のための強力なソフトウェアスイートを形成する組み合わせです。

測定ソフトウェア:
SKYSCAN 1272 – 計測制御、測定計画および収集

再構築ソフトウェア:
NRECON – 2Dプロジェクション画像を3Dボリュームに変換

解析ソフトウェア:
DATAVIEWER – 3Dボリュームのスライスによる検査と2D/3D画像登録
CTVOX – ボリューム レンダリングによるリアルな可視化
CTAN – 2D/3D画像解析と処理
CTVOL – CAD または 3D 印刷用にエクスポートするサーフェス モデルの視覚化
