Pd pt 코어 쉘 입자의 질적 및 정량적 매핑

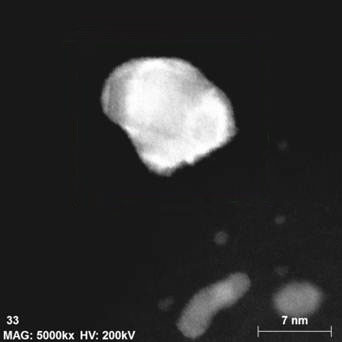

PD-Pt 코어 쉘 입자의 HAADF 이미지, 가장 밝은 것은 이 응용 예제에서 분석되었다
코어 쉘 입자는 나노 기술, 특히 촉매에서 점점 더 중요한 역할을합니다. 이 응용 프로그램 예제에서는 Pd-Pt 코어 쉘 나노 입자의 요소 맵을 제공합니다. 이미지 갤러리에는 PD와 Pt의 질적 혼합 요소 맵이 겹쳐진 파티클의 HAADF 이미지가 포함되어 있습니다. 정량적 단일 요소 맵은 코어 쉘 요소 분포를 더욱 명확하게 파악할 수 있습니다. 또한 입자에 왼쪽에 Pt가 포함되어 있지 않으며 이는 생산 공정으로 인한 것입니다. 데이터는 친절하게 존슨 매츠와 버밍엄 대학 (영국)에 의해 제공되었다.

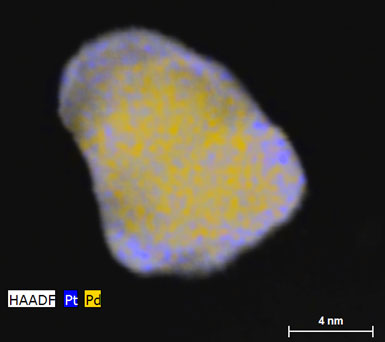

정성적 PD/Pt 맵으로 겹쳐진 PD Pt 코어 쉘 입자의 HAADF 이미지

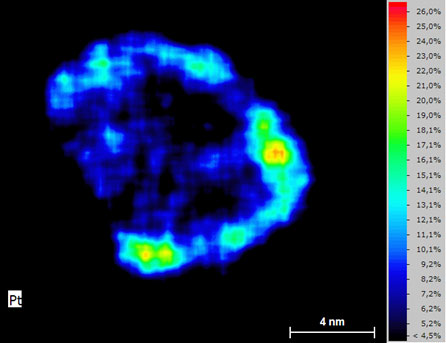

Pd Pt 코어 쉘 입자의 정량적 Pt 맵

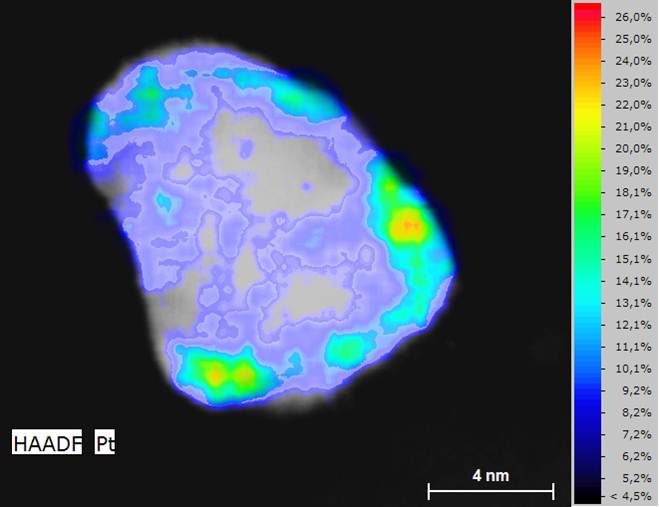

정성적 Pt 맵으로 겹쳐진 PD Pt 코어 쉘 입자의 HAADF 이미지

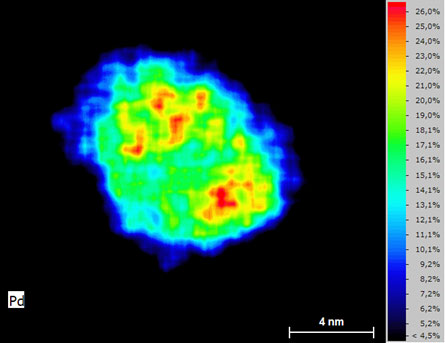

Pd Pt 코어 쉘 입자의 정량 PD 맵
