Pd-Pt コアシェル粒子の定性的および定量マッピング

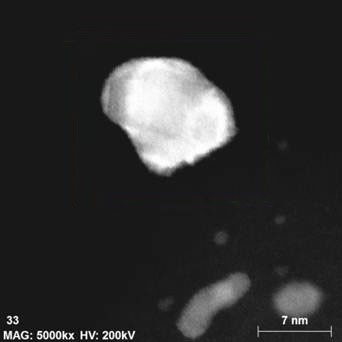

Pd-Ptコアシェル粒子（最も明るい粒子）のHAADF画像
コアシェル粒子は、ナノテクノロジーの中でも特に触媒において、ますます重要な役割を果たしています。このアプリケーション例では、Pd-Pt コアシェル粒子の元素マップを示します。イメージ ギャラリーには、PdとPtの定性的な混合元素マップを重ね合わせた粒子のHAADF像があります。定量的な単一元素マップは、コアシェルの元素分布をさらに明確に示します。また、粒子の左側にPtが含まれていないことが分かります。データはJohson Mattheyとバーミンガム大学（英国）によって提供されました。

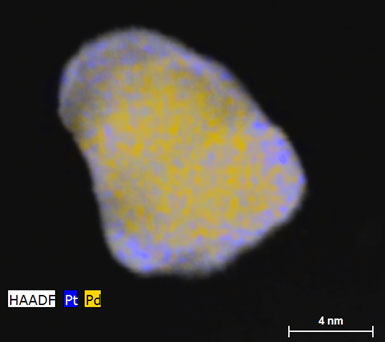

Pd/Ptの定性マップにオーバーレイされたPd/Ptコア シェル粒子の HAADF 画像

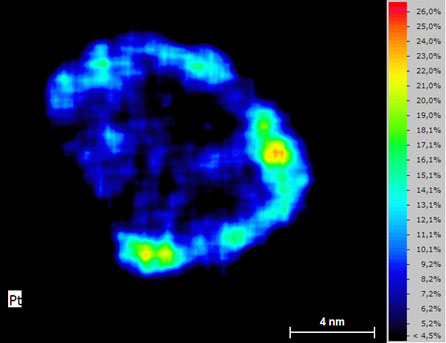

Pd/Ptコアシェル粒子のPt定量マップ

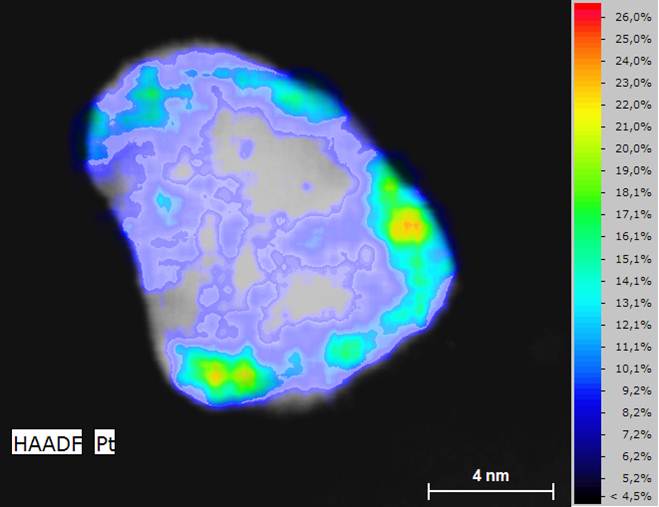

Ptの定性マップにオーバーレイされたPd/Ptコアシェル粒子のHAADF画像

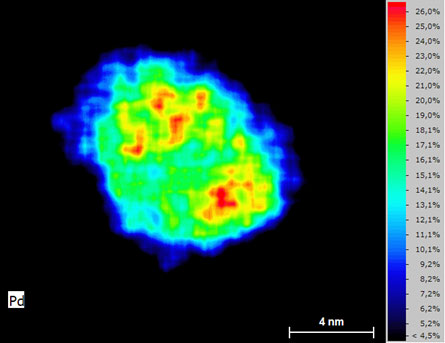

Pd/Ptコアシェル粒子のPd定量マップ
