Mapeo cualitativo y cuantitativo de una partícula de carcasa de núcleo Pd-Pt

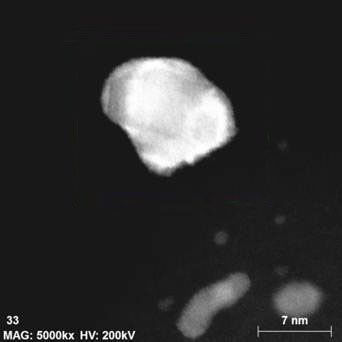

Imagen HAADF de partículas de cáscara de núcleo Pd-Pt, la más brillante se analizó en este ejemplo de aplicación
Las partículas de cáscara de núcleo desempeñan un papel cada vez más importante en la nanotecnología, especialmente en la catálisis. En este ejemplo de aplicación se presentan mapas de elementos de una nanopartícula de shell de núcleo Pd-Pt. La galería de imágenes de la derecha contiene una imagen HAADF de la partícula superpuesta con un mapa cualitativo de elementos mixtos de Pd y Pt. Los mapas cuantitativos de un solo elemento proporcionan una imagen aún más clara de la distribución del elemento de shell del núcleo. También se puede ver, que la partícula no contiene Pt en su lado izquierdo, que se debe al proceso de producción. Los datos fueron amablemente proporcionados por Johnson Matthey y la Universidad de Birmingham (Reino Unido).

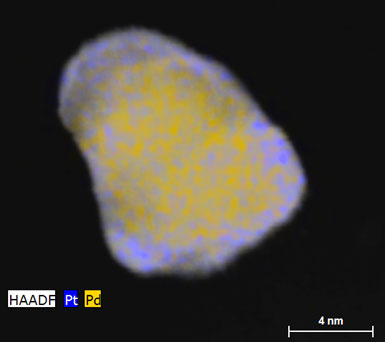

Imagen HAADF de una partícula de cáscara de núcleo Pd Pt superpuesta con mapas cualitativos de Pd/Pt

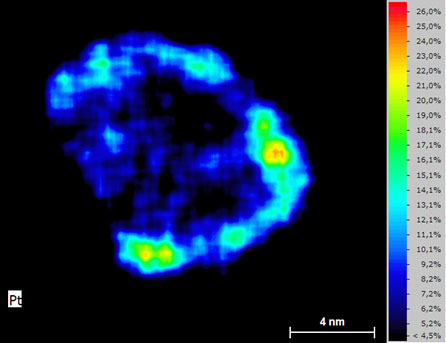

Mapa cuantitativo Pt de una partícula de concha de núcleo Pd Pt

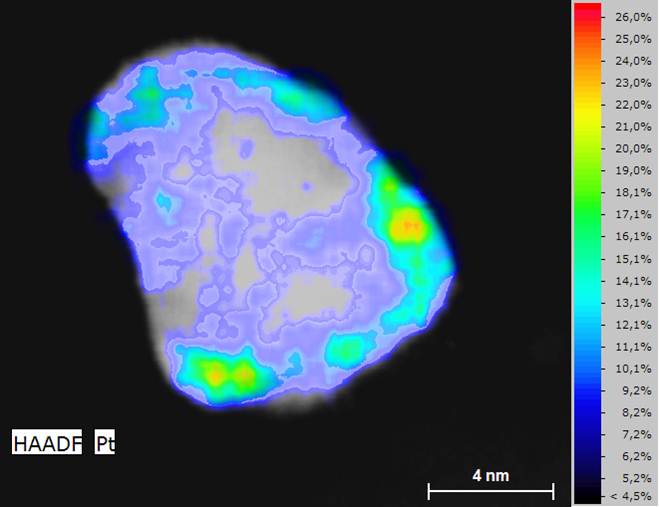

Imagen HAADF de una partícula de cáscara de núcleo Pd Pt superpuesta con su mapa Pt cualitativo

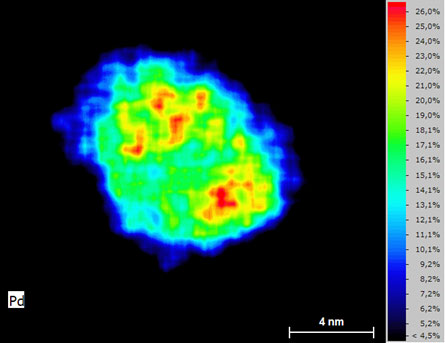

Mapa pd cuantitativo de una partícula de concha de núcleo Pd Pt
