Qualitative und Quantitative Elementverteilungsbilder eines Pd-Pt-Core-Shell-Partikels

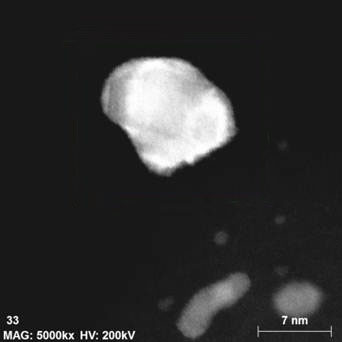

HAADF-Bild von Pd-Pt-Core-Shell-Partikeln, der hellste Partikel wurde in diesem Anwendungsbeispiel untersucht
Core-Shell-Partikel spielen in der Nanotechnologie eine immer wichtigere Rolle, insbesondere bei der chemischen Katalyse. Dieses Anwendungsbeispiel befasst sich mit der Elementverteilung in einem Pd-Pt-Core-Shell-Nanopartikel. Die Bildgalerie zeigt als zweites Bild eine HAADF-Aufnahme des Partikels, die mit einem qualitativen Multi-Element-Verteilungsbild von Pt und Pd überlagert wurde. Die quantitativen Einzelelement-Maps zeigen die Core-Shell-Elementverteilung sogar noch deutlicher. Sichtbar ist auch, dass die Pt-Schale des Partikels auf der linken Seite unterbrochen ist. Dies ist korrekt und durch den Herstellungsprozess auf einer Unterlage bedingt. Wir danken Johnson Matthey und der Universität von Birmingham, UK für die Daten.

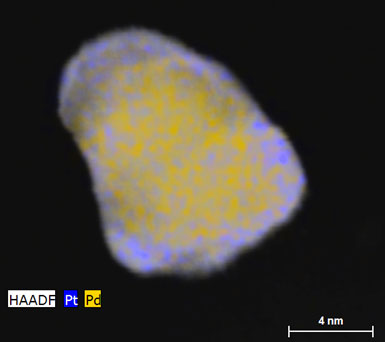

HAADF-Bild eines Pd-Pt-Core-Shell-Partikels überlagert mit der qualitativen Pd/Pt-Elementzuordnung

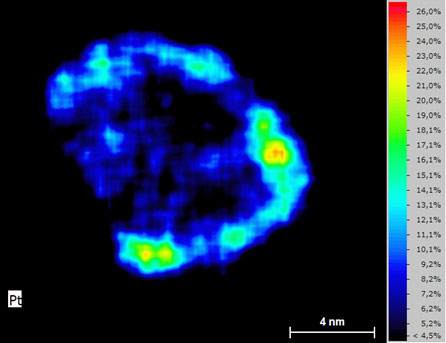

Quantitative Pt-Verteilung eines Pd-Pt-Core-Shell-Partikels

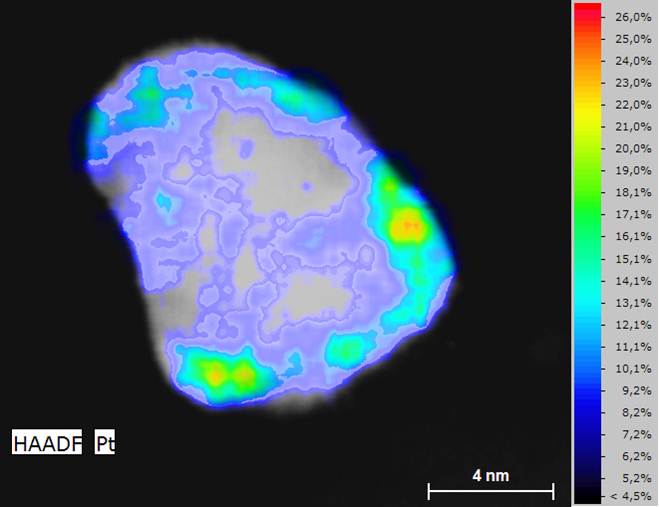

HAADF-Bild eines Pd-Pt-Core-Shell-Partikels überlagert mit dem quantitativen Pt-Elementzuordnungsbild

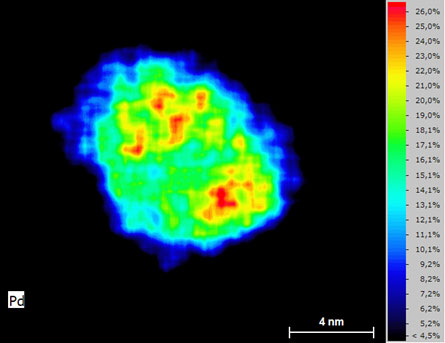

Quantitative Pd-Verteilung eines Pd-Pt-Core-Shell-Partikels
