Pd-Pt 核壳结构颗粒的定性和定量面分析

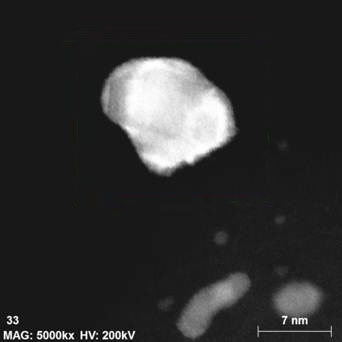

Pd-Pt 核壳颗粒的HAADF图像，本应用例中分析了最亮的一个
核壳结构的颗粒在纳米技术中发挥着越来越重要的作用，特别是在催化中。
本应用示例提供 Pd-Pt 核壳纳米颗粒的元素分布图。左侧的图像库包含一个包含 Pd 和 Pt 颗粒的混合元素 HAADF 图像。定量的单元素图提供了更清晰的核壳元素分布图。除此之外，也可以看到，颗粒的左侧并没有 Pt，这是由于生产过程的特殊设计。
数据是由Johnson Matthey 和 the University of Birmingham (UK)提供的。

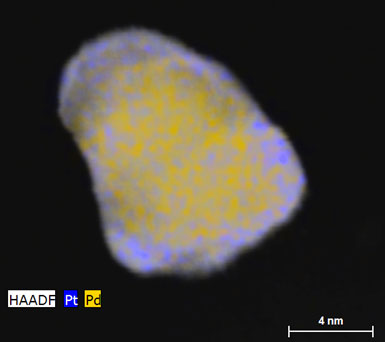

Pd Pt 核壳颗粒的 HAADF 图像，定性的 Pd/Pt 元素混合图

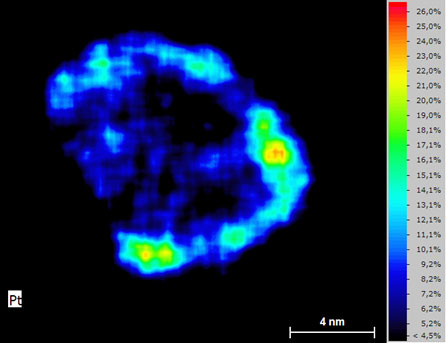

Pd Pt 核壳颗粒中 Pt 的定量面分析

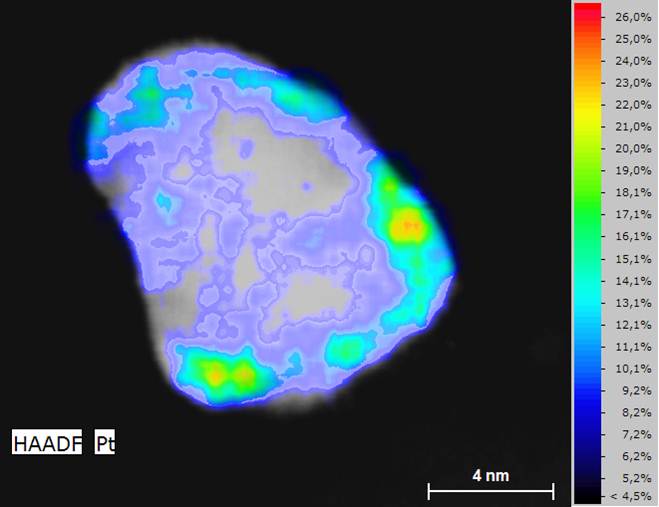

Pd Pt 核壳颗粒的 HAADF 图像与定性的 Pt 元素分布图的混合图

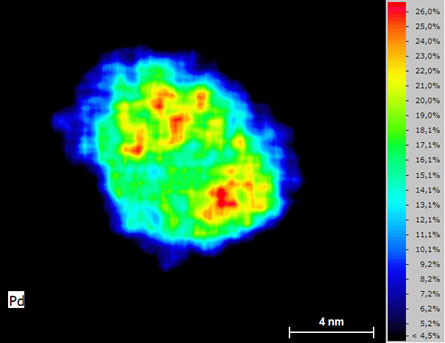

Pd Pt 核壳颗粒中 Pd 的定量面分析
