原子間力顕微鏡

NanoWizard 4 XP BioScience

使いやすさと高機能を実現したBioAFM
Download the Brochure
Request a Quote
Request a sample run

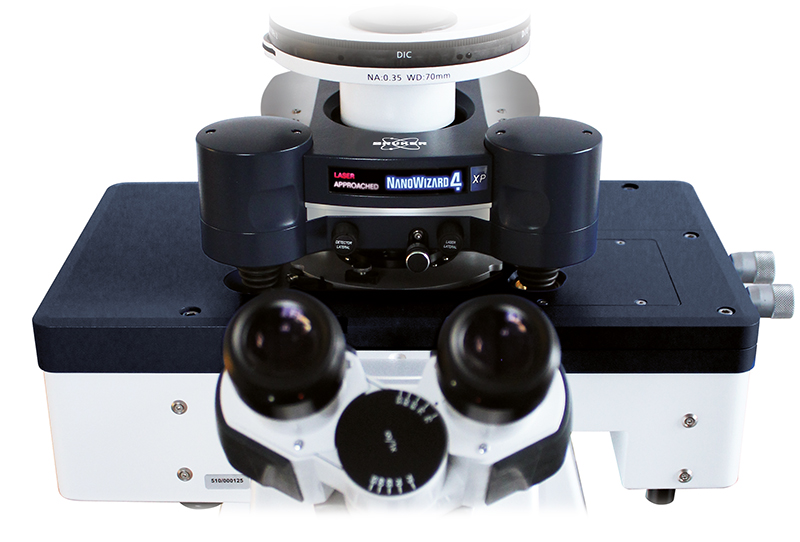

NanoWizard 4 XP®4 XP BioScience

NanoWizard® 4 XP BioScience 原子力顕微鏡は、１つのシステムで、原子分解能と高速スキャンを1秒あたり最大150ラインまでのスキャン速度と、100μmの広範囲測定を実現します。また、倒立顕微鏡上においても機械的および熱的安定性で、単一分子から生細胞、組織に至るまでのサンプルの長期間にわたる実験を可能にします。

高性能
1秒あたり150ラインの高速イメージングと100 μmスキャン広範囲測定
生物学的システムの複雑さを理解する:温度、pH、および流体/ガス交換を正確に制御してイベントをトリガします。刺激とサンプルダイナミクスに対する応答を観察する。
高解像度
定量イメージング
生体試料の構造解析とナノメカニカル特性解析分子機構、生化学的相互作用、細胞力学の精密な研究
柔軟性
高度な光学顕微鏡との統合
FRET、TIRF、FLIM、FCS、蛍光、共焦点レーザースキャン、STED顕微鏡などの技術を用いた同時の相関測定。
パンフレットをダウンロード
顔立ち

極度の性能を備えた高解像度イメージング

NanoWizard 4 XP®4 XP BioScienceには以下が付属しています:

完璧なイメージングを簡単に実現するPeakForce Tapping®（ピークフォースタッピング）

最大150ライン/秒の高速スキャンオプション

優れた分解能と安定性を備えた16.5μmまでの高さのある試料に対する高速イメージングNestedScanner技術

大規模なサンプルエリアの自動マッピングのための新しいタイルリング機能

革新的なワークフロー形式による使いやすい操作画面を提供する独自のV7ソフトウェア

DirectOverlay™ 高度な蛍光顕微鏡プラットフォームとの完全な統合とデータ相関のための2つのソフトウェア

Vortis™ 高速信号処理と最低ノイズレベル用の2コントローラ

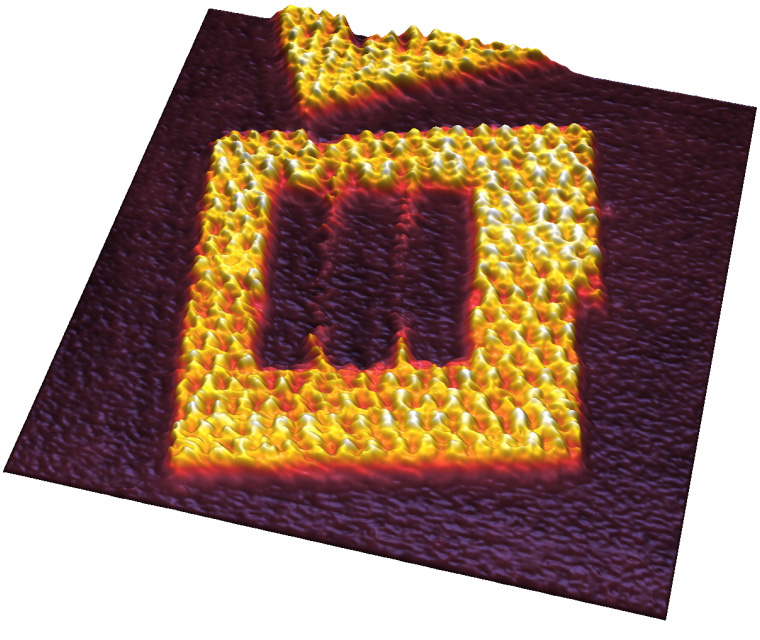

マイカ上のTAE 10mM MgCl2バッファーで画像化されたDNA折り紙フレーム。R.ウィラート、VUB、ブリュッセル(BE)のサンプル礼儀。スキャンフィールド:125nm ·高さの範囲:4.4nm ·スキャン速度:150行/秒

新しいタイリング機能！広範囲領域の光学画像自動取得およびAFM 像との重ね合わせ

37°Cで細胞培養培地中の生きたベロ細胞。

HybridStage™または電動精密ステージは 、選択した位置、マッピング領域への自動化された移動により、大きなサンプル領域への直接アクセスを可能にします。

DirectOverlay 2 光キャリブレーション により、サイズが最大でミリメートルの光学タイリングの範囲から観察したい領域を選択できます。

正確なモーターの動きにより、サンプル全体が自動的に表示されるため、さらなる詳細な構造観察に非常に役立ちます。また、マルチスキャン等の実験により、狙った位置での連続計測が可能になります。

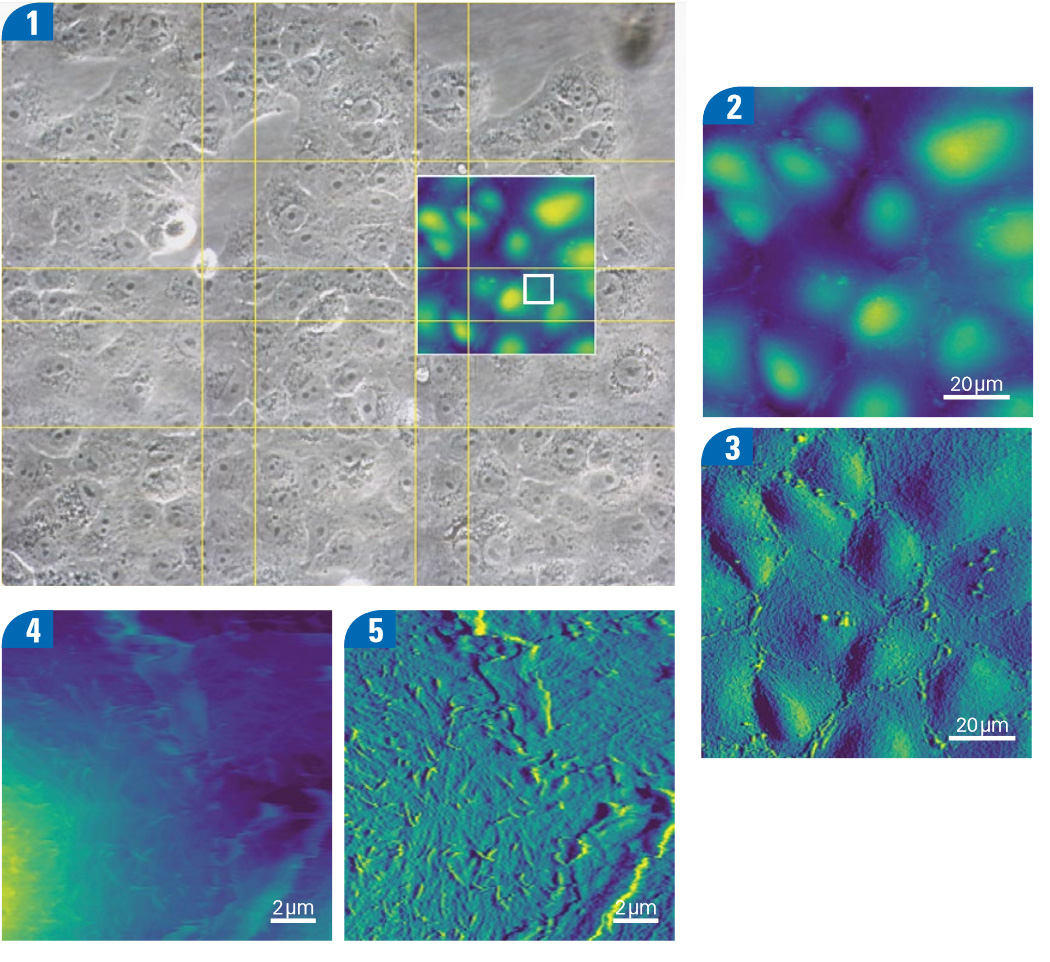

①ベロ細胞の3ｘ3光学タイリングイメージ（40x位想像、37℃培養液中、範囲；385 μm × 330 μm）と重ね合わせたAFM像（PeakForce Tapping）②-③1で観察されたAFM形状像とそのフィードバックシグナルイメージ；100 x 100 um　④-⑤ 1でさらに拡大観察されたAFM形状像とそのフィードバックシグナルイメージ；15 x 15 um, 細胞中心には微絨毛が観察され、細胞境界には膜状のひだが観察されます。

AFMと光学顕微鏡の完璧なマッチング

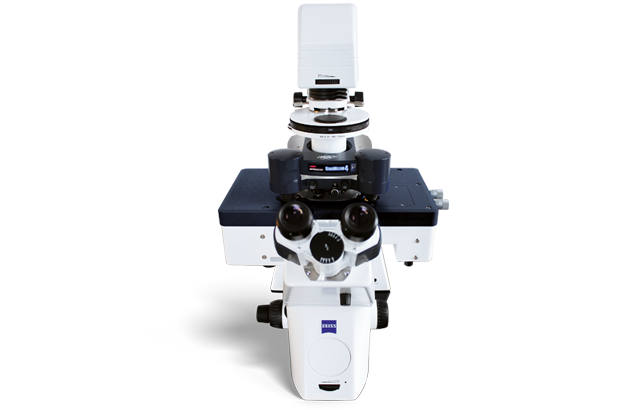

独自のチップスキャン技術と高速イメージング機能を備えたNanoWizard 4 XPは、AFMと超解像度顕微鏡の相乗効果を活用するのに理想的です。

NanoWizard 4 XPは、ツァイス(パーム/ストーム、SIM)、ライカ(STED)、ピコカント(STED)、ニコン(SIM、ストーム)、アブベリオール(STED)などのプラットフォームの広い範囲と互換性があります。

AFMヘッド用の980nmレーザーオプションは、光学顕微鏡と焦点安定化システムの同時使用を可能にし、長期実験に不可欠であり、蛍光や分光測定との衝突を回避します。

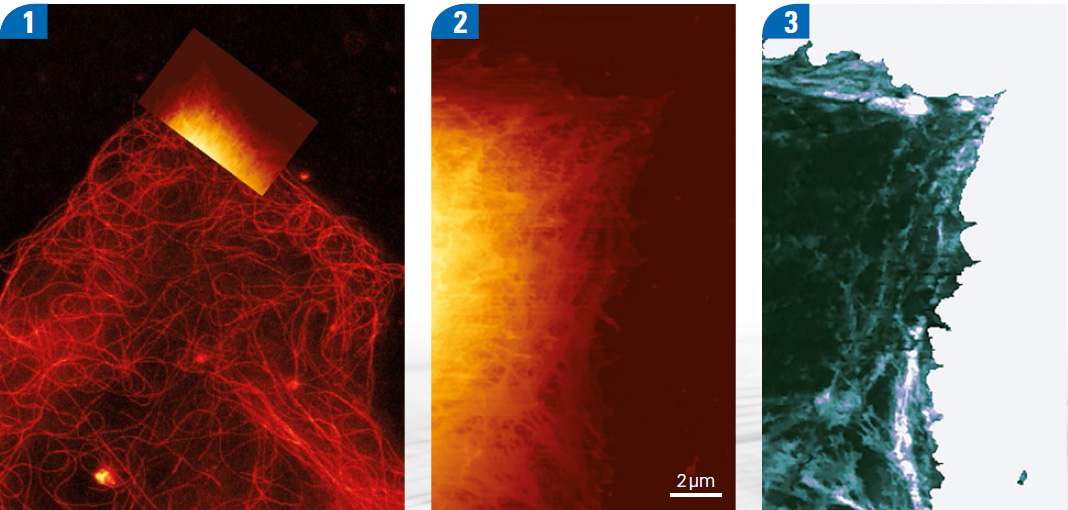

培地で37°Cで画像化された生きたA549細胞のSTEDおよびAFM実験。[1] シリコンロダミンで標識された微小管のSTED画像をAFM地形で重ねた。[2] 240pN撮像力でのAFM QIトモグラフィー画像(高さ範囲3.5μm)。[3] 対応するQIヤングのモジュラス画像(zレンジ100kPa)。

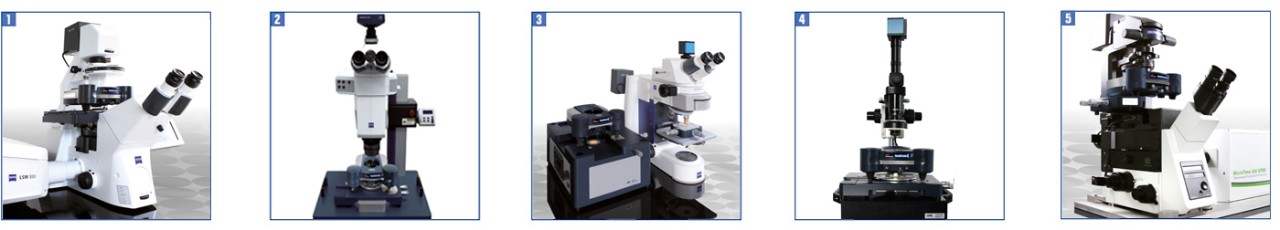

画像は、Airyscan [1] とZeiss LSM 880 共焦点顕微鏡の NanoWizard 4 XP セットアップを示しています。 ] , 高 NA 光学とZeiss Axio イメージャー用の BioMAT ワークステーション [3] , Top View Optics [4] とピコカント マイクロタイム 200 STED [5]とオリンパス上.

分子・細胞・組織からの優れた定量データ

実際のフォースカーブに基づくQI™Advancedは、単一分子から生細胞に至るまでのアプリケーションに驚異的な速度と解像度の両方を提供します。 定量的データ解析により、機械的または生化学的相互作用の正確かつ高速な分析が可能になります（例：結合部位の局在、蛍光標識画像と分子認識イメージングの重ね合わせ）。 高度なバッチ処理オプションには、弾性率解析のための複数のモデルが用意されており、弾性率マッピングとともに、AFM探針による変形前の画像、接触点イメージングによるゼロフォースでの表面形状を再現できます。



CellHesionモジュールを用いた単一細胞フォーススペクトロスコピー。

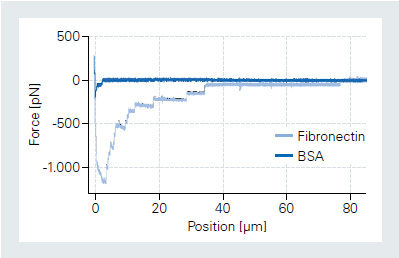

2つのフォースカーブは、フィブロネクチンまたはBSAでコートしたディッシュ表面からA549細胞をひきはがしたときのフォースカーブ。

セルHesionモジュールを用いた単一細胞力分光測定。

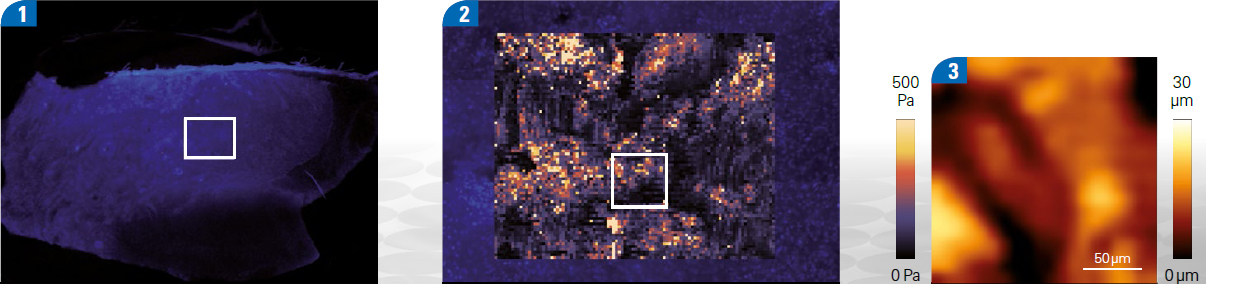

[1]-[2]ハイブリッドステージを用いた非癌性ヒト子宮頸部組織の剛性マッピング。蛍光標識(Hoechst)スラブのインセットは、1000μm×800μmの5×4象限面積を、中央パネルに示す重ね合わせ複合ヤングのモジュラスマップとマッピングするために使用されました。[3] 個々の200μm×200μmチャンネルからの代表トポグラフィーチャンネルが右パネルに与えられる。ドイツのライプツィヒ大学のT・フース博士とJ.A.カシュ教授のサンプル提供。

[1] - [2]  HybridStageを使用した非癌性ヒト子宮頸部組織のヤング率マッピング。[1]蛍光像、[2] 1における白線に囲まれた領域の蛍光画像とヤング率マッピング(1000 μm × 800 μm)の重ね合わせ。
[3]２における白線に囲まれた領域のAFM形状像(200 μm × 200 μm)試料提供；T.フース博士とJ.A. Käs教授、ライプツィヒ大学、ドイツ

主な機能

  • 動的プロセスを追跡するための最大 150 行/秒の高速スキャンオプション
  • 今、標準としてブルーカーの排他的なピークフォースタッピングで
  • 100×100のLアルジスキャンフィールド×15 μm3、逆顕微鏡の原子格子分解能
  • 人間工学と操作の容易さのための新しいワークフローベースのユーザーインターフェイス
  • ハイブリッドステージと共に大規模なサンプルエリアの自動マッピングのための新しいタイリング機能
  • 最も正確なコレクト顕微鏡のための強化されたDirectOverlay 2 mode
  • 高速低ノイズDACと最先端の位置センサー読み出し技術を備えた新しいVortis 2コントローラ
  • 幅広いモードとアクセサリを備えた最高の柔軟性とアップグレード性

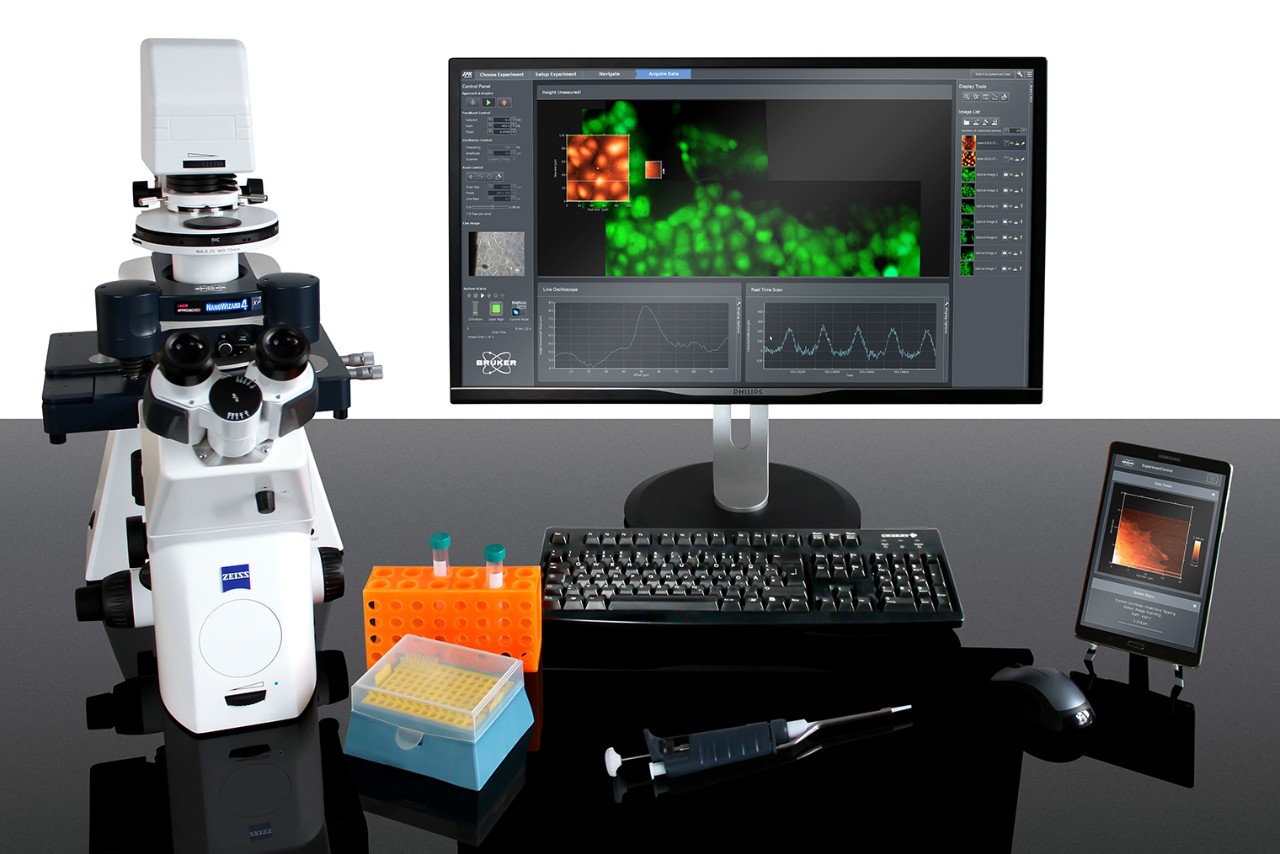

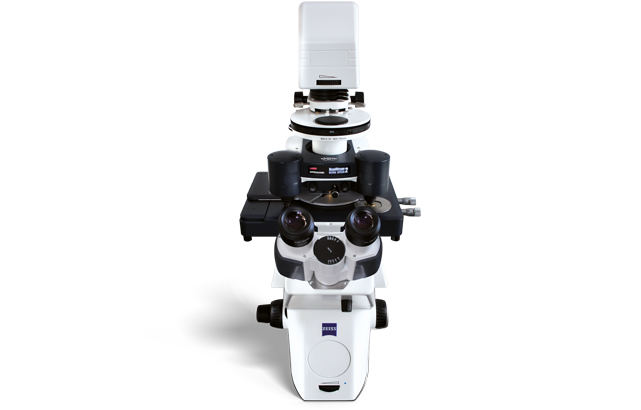

新しいユーザーインターフェイスとタブレットコントロールを備えたツァイスアクシオオブザーバーのNanoWizard 4 XPバイオサイエンスのセットアップ。
アプリケーション

NanoWizard 4 XP®4 XP BioScience データギャラリー

BrukerのBioAFMは生命科学および生物物理学の研究者が細胞の力学および付着、メカノバイオロジー、細胞細胞および細胞表面相互作用、細胞の動態および細胞形態の分野で彼らの調査をさらに促進することを可能にする。これらのアプリケーションのいくつかを示す画像のギャラリーを収集しました。

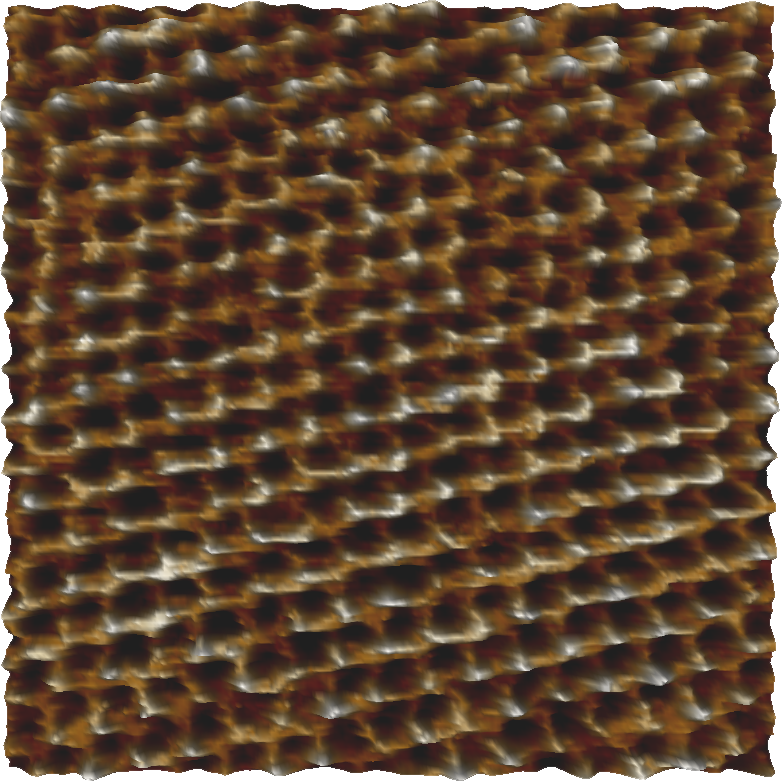

逆顕微鏡上で閉ループで取られるバッファー内のマイカの原子格子。

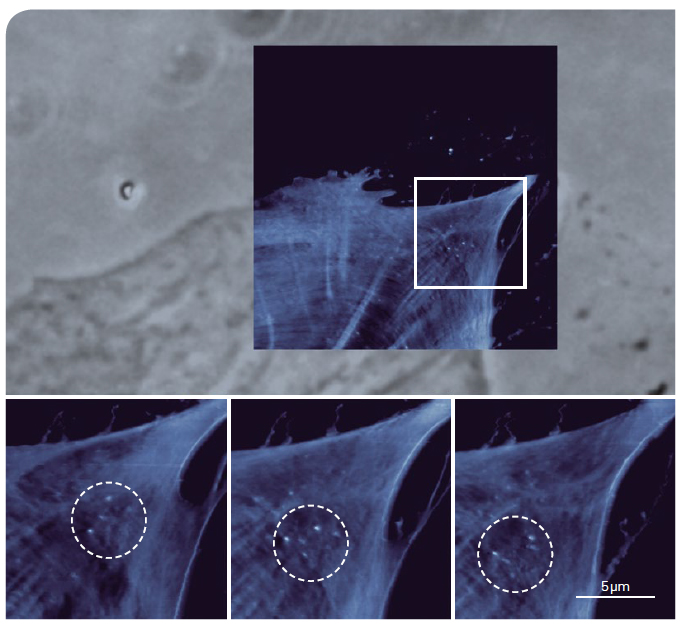

37°Cでの生きた線維芽細胞のフィロポディア形成中の横弧および放射状繊維の形態における細胞骨格アクチンの再編成(上)連続した位相画像(15s離れて撮影)のタイムラプスは、貨物分子(底部)の小取りや転位などの個々の動的事象を特定することができます。サンプル提供:A・ヘルマン教授(ベルリン・フンボルト大学)

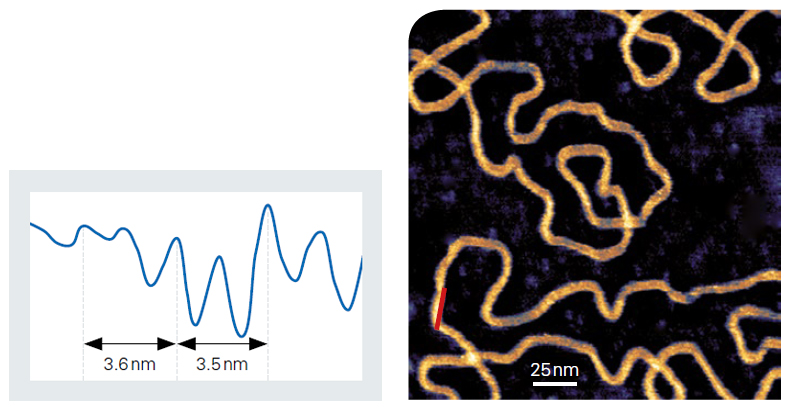

PLO上の個々のDNA分子は、液体(高さ範囲2.6nm)で画像化されたマイカを覆った。 様々な場所で見える主要およびマイナーな溝、例えば、差し込みはそれぞれ3.5nmおよび3.6nmのヘリカル反復を示す。

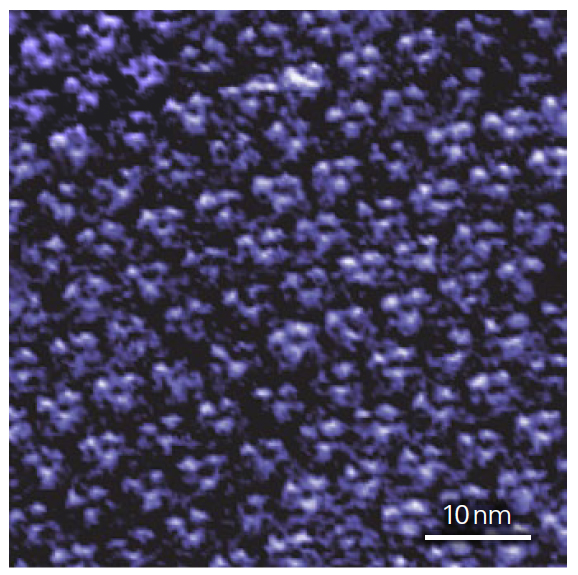

バッファー内のバクテリオロドプシンのトポグラフィ画像。高さの範囲 600pm.

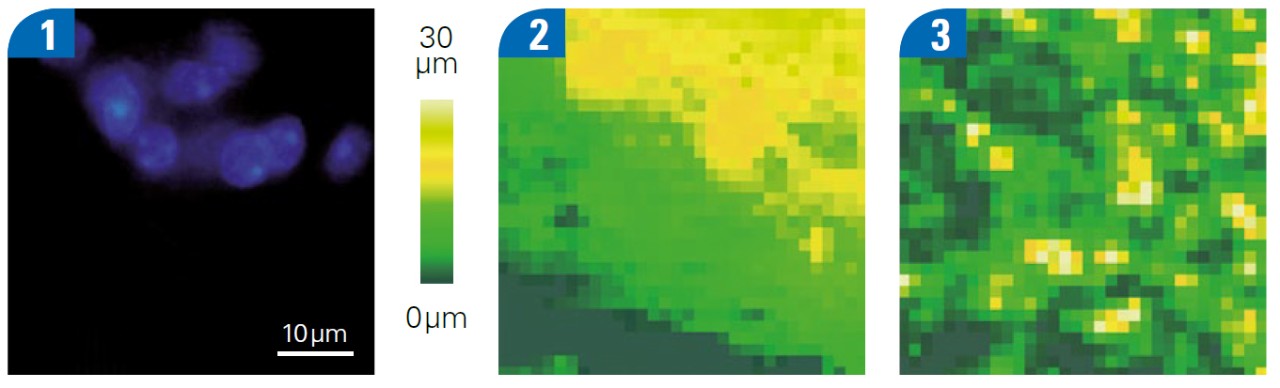

4%アガロースに埋め込まれたマウス小脳組織を固定した。BioMATワークステーションは、DAPI染色核の[1]63×直立蛍光顕微鏡画像をオーバーレイするために使用され、[2]AFM力マッピング高さ(z範囲:30μm)および[3]ヤングのモジュラス像(z範囲:5kPa、スキャンサイズ:50μm)新たに開発された自動高さ補正は、組織サンプルの典型的な大きな高さの違いを克服するために使用されました。サンプル提供:AG教授ヨッヘン・グック、エルケ・ウルブリヒト博士、TUドレスデン、ドイツ。
仕様

操作モード

標準動作モード

イメージングモード

  • 今ピークフォースタッピングで
  • 横力顕微鏡(LFM)による接触モード
  • タッピングモード™位相イメージングを使用™

強制測定

  • 静的および動的分光法
  • 高度な力マッピング

オプションモード

  • 最大150行/秒の高速スキャンオプション
  • 定量データ用高速QIアドバンスモード、ソフトサンプルに最適
  • 接着性、弾性、剛性、変形などの機械的特性
  • 導電率と電荷分布のマッピング
  • 力ゼロの接触点イメージ投射(CPI)
  • 結合部位マッピングのための分子認識イメージング
  • Qコントロール&アクティブなFMやPMなどの高度なACモード
    ゲインコントロール
フルスペックのパンフレットをダウンロード
  • 高調波イメージング
  • ケルビンプローブ顕微鏡とSCM MFMとEFM(QIモードも参照)
  • 導電性AFM(QIモードも参照)
  • STM
  • 電気分光法
  • 高電圧のためのピエゾ応答顕微鏡
  • 温度制御と光学顕微鏡による電気化学
  • ナノリソグラフィー
  • ナノマニピュレーション
  • ナノインデント
  • サーマルAFMのスキャン
  • 細胞サージからの流体FM®溶液
  • 特定の測定ワークフローを設計するための実験プランナー
  • RampDesigner™カスタム設計クランプおよびランプ実験用
  • リモート実験制御のための実験制御機能
  • AFMと光学顕微鏡を組み合わせたダイレクトオーバ
  • セルヘシオン®、™ TAO、ハイブリッドステージ™モジュールで利用可能な追加のXYまたはZサンプル移動ステージ
小物

市場で最も幅広いアクセサリー

光学システム/付属品、電気化学ソリューション、電気サンプル特性評価、環境制御オプション、ソフトウェアモジュール、温度制御、音響および振動分離ソリューションなど。Brukerは、サンプル条件を制御し、実験を成功させるために適切なアクセサリを提供します。

Browse NanoWizard 4 XP BioAFM Accessories

少なくとも2文字を使用してください (現在1文字を使用しています) 。


Accessories to extend your BioAFM capabilities

Bruker offers an extensive range of BioAFM system add-ons, accessories, and modes to deliver maximum experimental and sample control, superior versatility, and enhanced useability. These options extend the range of applications and experiments supported by Bruker BioAFMs far beyond what is possible with any other BioAFM system on the market today.

Available options include optical systems/accessories, electrochemistry solutions, electrical sample characterization, environmental control options, software modules, temperature control, acoustic and vibration isolation solutions, and more.


Browse our online accessories database or download our accessories handbook to learn more.

ソフトウェア

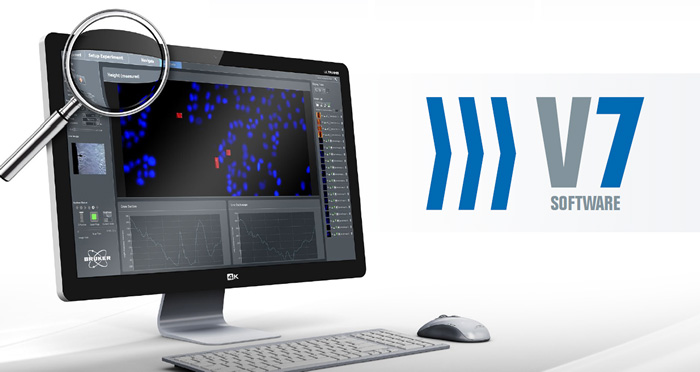

新しいワークフローベースのユーザーインターフェイスは、ユーザーの使いやすさを再定義します

新しいV7ソフトウェアインタフェースは、直感的に実験を設定するワークフローを通じてユーザーを導き、AFMの経験が最小限のユーザーであっても、高品質のデータを生成するために自信を持って進むことができます。セットアップと操作の各段階は、ワンクリックですべての重要な情報に焦点を当てる最適化されたデスクトップとして機能します。

  • 画面上の状況依存のヘルプ
  • 位置合わせと設定のステータス フィードバック
  • 効率的なタスクベースの実験選択
  • お気に入りと最近使用した実験への高速アクセス
  • ワンクリックプローブキャリブレーション
  • キーデータの即時概要
  • イメージング設備のようなマルチユーザー環境のユーザー管理
