NanoWizard 4 XP 生物型原子力显微镜
NanoWizard® 4 XP BioScience
NanoWizard® 4 XP生物型原子力显微镜在一个系统中可提供原子分辨率，高达150行/秒的快速扫描以及100µm大扫描范围。即使置于倒置光学显微镜上，对从单分子到活细胞和组织的样品进行长期实验，其具有优异的机械和热稳定性。
极致性能高分辨成像
- NanoWizard 4 XP生物型原子力显微镜系统配备了一系列新功能，包括：
- PeakForce Tapping® 技术，轻松实现成像
- Fast Scanning 快速扫描选项，最高可达每秒150行
- NestedScanner嵌套扫描技术，实现超高速成像。分辨率和稳定性出众，可成像垂直方向高达16.5微米的表面结构
- 新的Tiling Functionality拼接功能，可自动大样品区域成像
- V7软件，拥有基于工作流程的革命性用户界面
- DirectOverlay™ 2 软件，用于与先进的荧光显微镜平台，进行完美的数据集成和关联
- Vortis™ 2 控制器，实现高速信号处理和最低噪音水平。
利用新的Tiling功能对大样品区域进行自动化分析

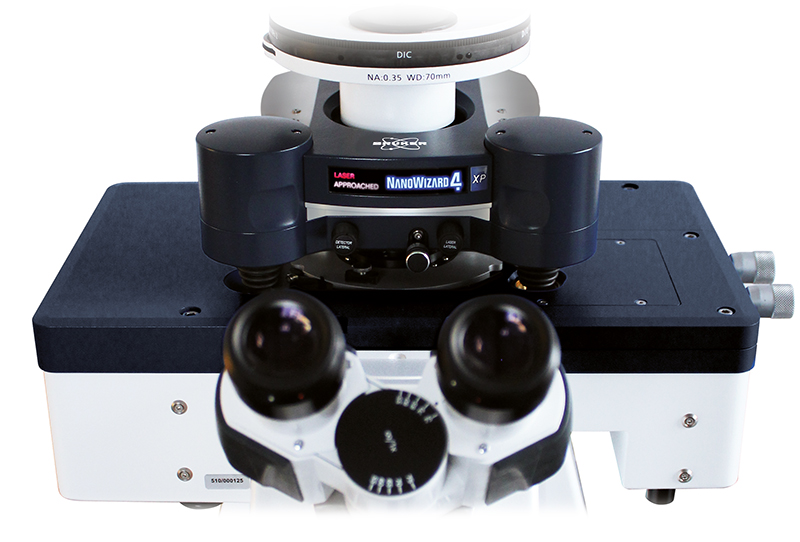

利用HybridStage™或机动精密样品台可以直接进入一个大的样品区，自动地、机动地移动到选定的位置、网格和制图区域。
从DirectOverlay 2光学校准开始，然后选择一个区域进行光学拼接，大小可达数毫米。
精确运动的马达会自动将整个样品带入视野，很容易选择区域和特征进行进一步研究。一次点击就可以从一个点导航到另一个点，或者利用MultiScan实验在选定的点上自动进行一系列的测量。

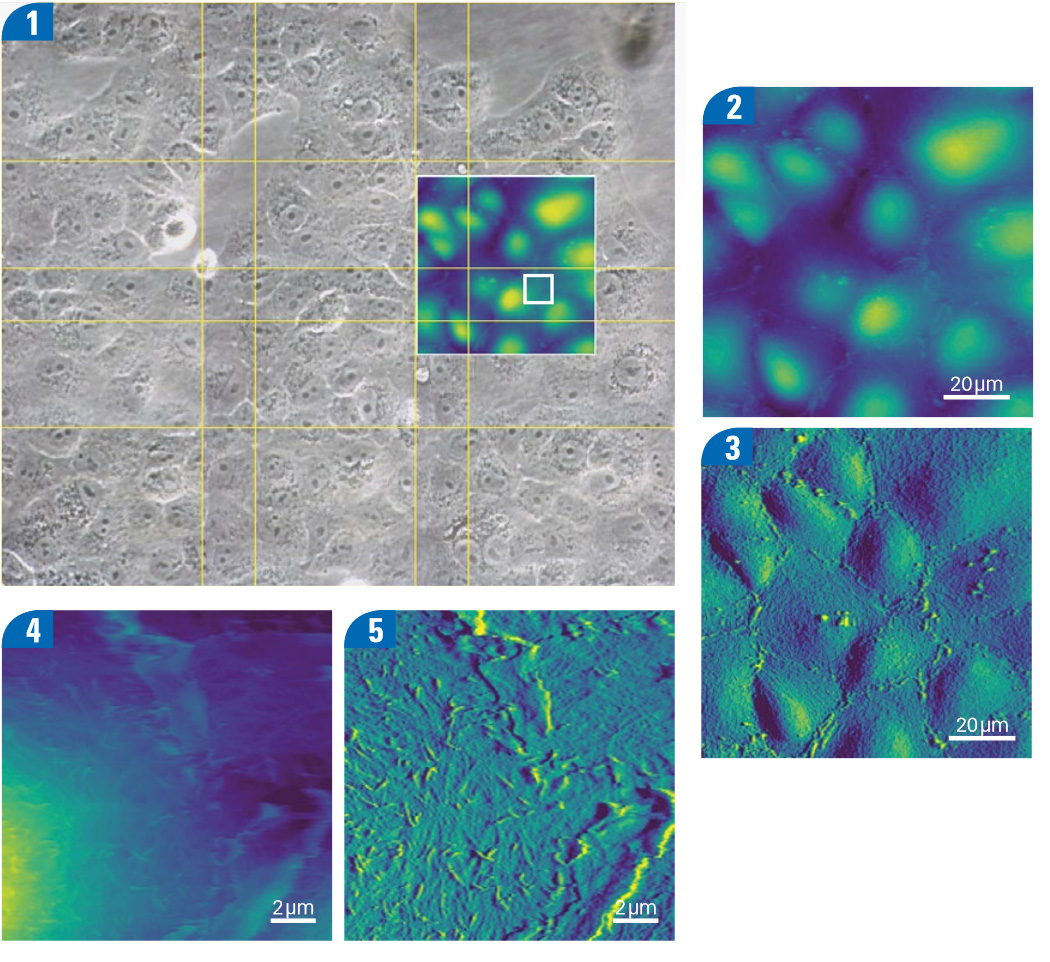

在37°C的PetriDishHeater™中，细胞培养液中的活体Vero细胞图。630 µm×450 µm区域的5×6相衬图像的光学拼接。使用PeakForce Tapping对选定区域进行AFM形貌扫描， 100 μm×100μm的扫描（高度范围5μm）和15 μm×15μm（高度范围2μm）。反馈校正信号图像突出了表面膜的特征，特别是在放大的图像中。微绒毛在细胞中心占主导地位，在细胞边界有膜褶皱。

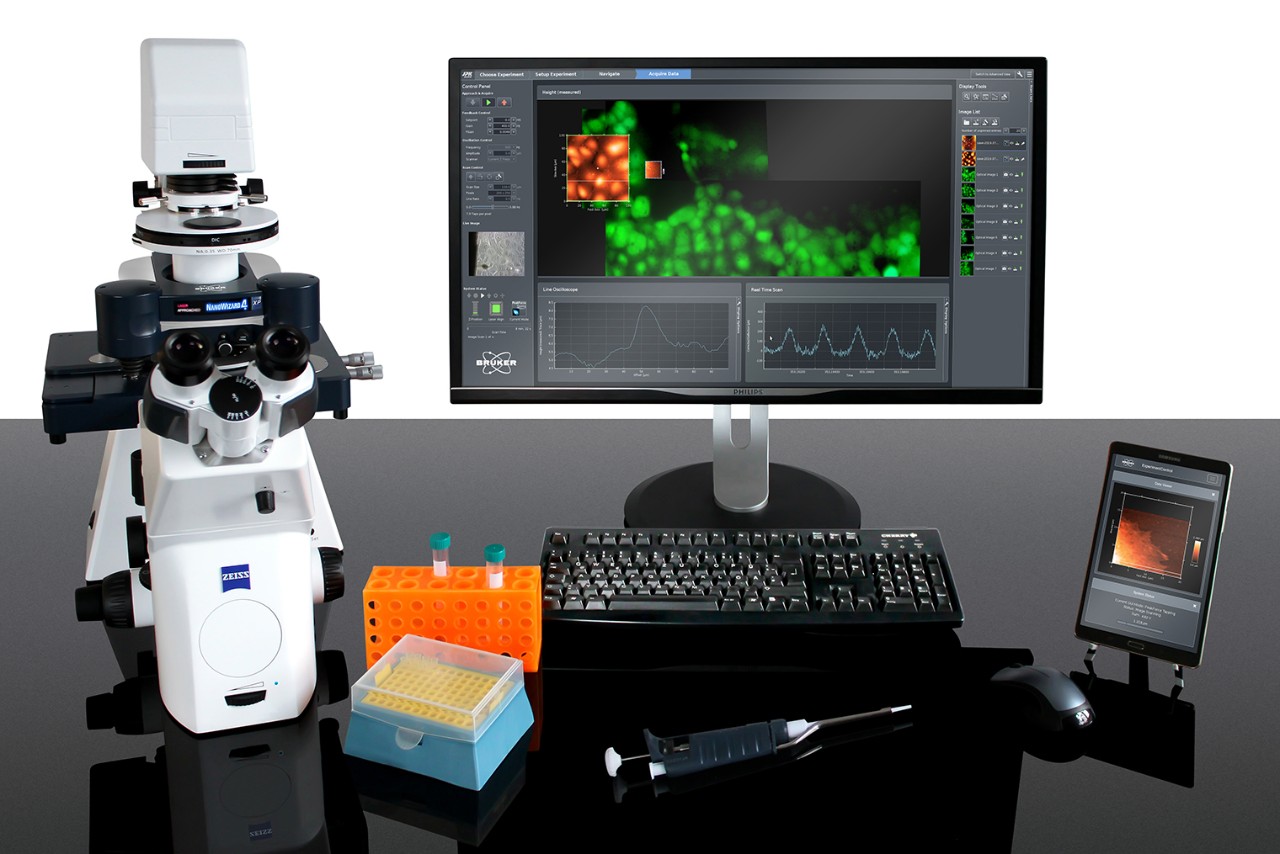

与光学显微镜完美集成，提供真正的关联显微学

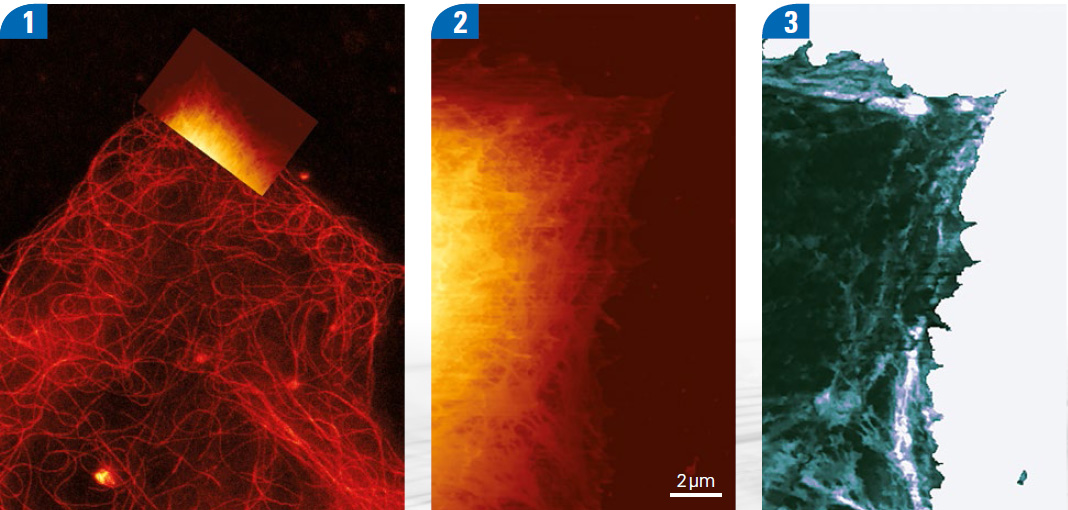

NanoWizard 4 XP具有独特的针尖扫描技术和快速成像能力，是利用AFM和超分辨率显微镜之间协同作用的理想选择。
NanoWizard 4 XP兼容多种光学平台，如蔡司（PALM/STORM，SIM）、徕卡（STED）、PicoQuant（STED）、尼康（SIM，STORM）和阿贝罗（STED）的平台。
AFM扫描器的980nm激光允许同时使用光学显微镜和聚焦稳定系统，这对长期实验至关重要，并避免了与荧光或光谱测量的冲突。

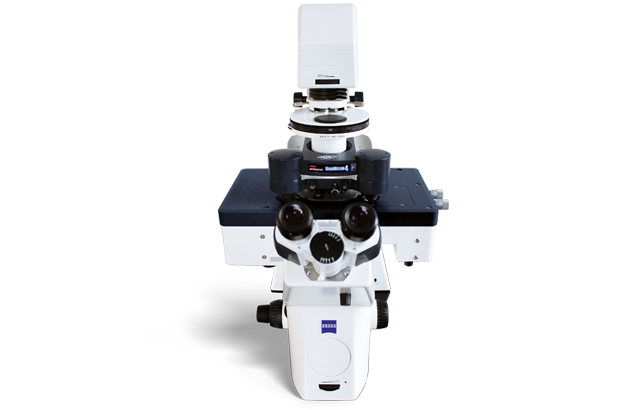

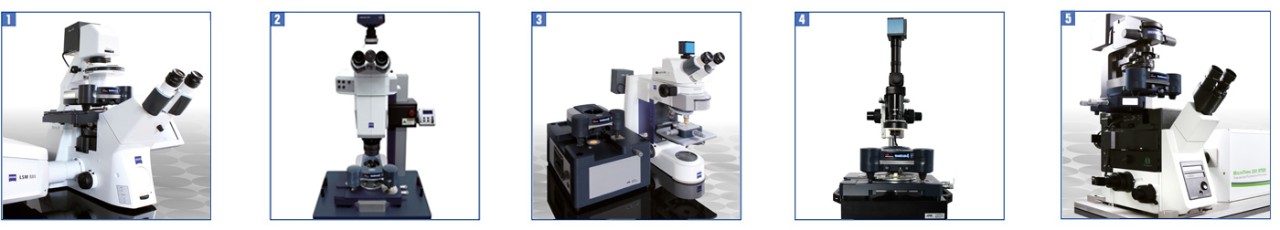

图片显示了在带有Airyscan的Zeiss LSM 880共聚焦显微镜上的NanoWizard 4 XP [1]，带有用于组织或其他大型样品如器官的直立荧光显微镜（UFM）套件[2]，带有用于高NA光学的BioMAT工作站和Zeiss Axio Imager[3]，带有TopviewOptics[4]以及在带有PicoQuant MicroTime 200 STED的奥林巴斯[5]上。
分子、细胞和组织的杰出定量数据
先进的QI™以真实的力曲线为基础，为从单分子到活细胞的应用提供了令人震惊的速度和分辨率。定量数据可以精确快速地分析力学或生物化学的相互作用，例如结合点的定位，直接叠加荧光标记和分子识别成像的三维形貌。先进的批处理选项包括用于模量拟合的多种模型，并可通过接触点成像（CPI）揭示零力时的表面形貌。

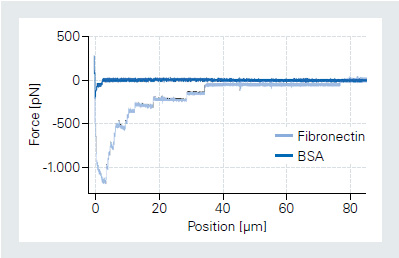

图片显示了使用CellHesion模块进行的单细胞力谱测量，Z范围增加到100微米，显示了单个A549细胞从纤连蛋白（FN）和牛血清白蛋白（BSA）涂层培养皿中的分离力曲线。请注意，细胞从纤维蛋白上分离的结果是一个非常大的拉动范围，77 µm。
主要特点
- 具有快速扫描选项，最高可达每秒150行，可用于跟踪动态过程
- 现在已经标配Bruker独有的PeakForce Tapping技术

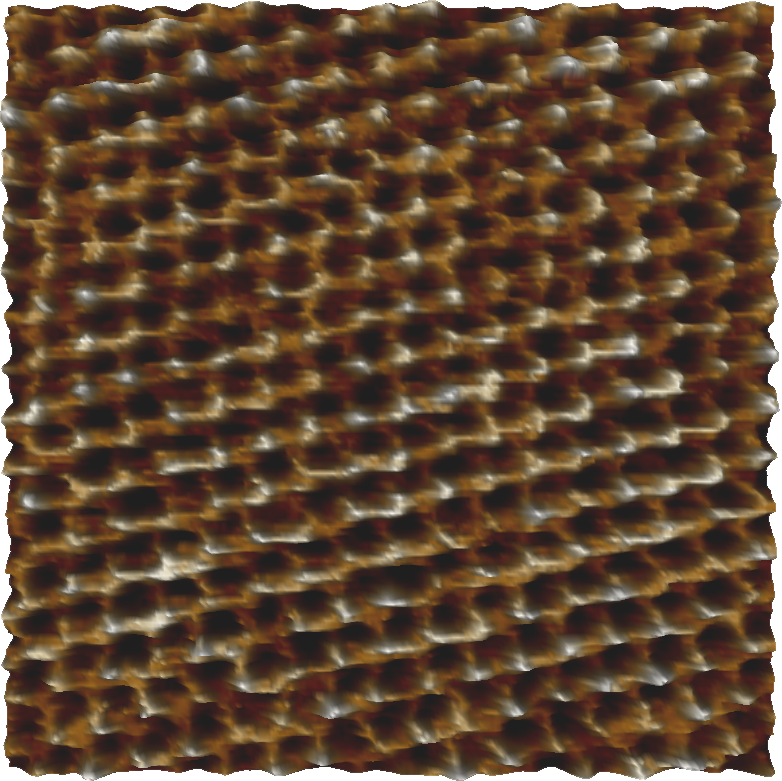

- 大扫描范围，100 × 100 × 15 µm3，且在倒置显微镜上具有原子晶格分辨率
- 全新的基于工作流程的用户界面，符合人体工程学设计，易于操作
- 新增Tiling拼接功能，可与HybridStage一起自动映射大样品区域
- 增强的DirectOverlay 2模式用于精准与显微镜关联
- 全新的Vortis 2控制器，具有高速低噪音DAC和尖端的位置传感器读取技术
- 高的灵活性和可升级性，拥有广泛的模式和配件
NanoWizard 4 XP 生物型型原子力显微镜数据展示库
Bruker的生物原子力显微镜使得生命科学和生物物理学领域的研究人员能够在细胞力学和黏附、力学生物学、细胞间和细胞表面相互作用、细胞动力学以及细胞形态学等领域进行深入研究。我们收集了一些展示这些应用的图像库。
测量模式
标准测量模式
成像模式
· 配置PeakForce Tapping模式
· 带有横向力显微镜（LFM）的接触模式
· 具有Phase Imaging™的轻敲模式™
力学测量
· 静态和动态力谱
· 高级力学成像
可选模式
· 快速扫描选项，最高可达每秒150行
· 适用于软样品的快速QI（Advanced mode），以获得量化数据
· 机械性质，如黏附，弹性，刚度，变形
· 导电和电荷分布成像
· 零压力的CPI（接触点成像）
· 分子识别成像，用于结合位点成像
· 带有Q-control和主动增益控制的高级AC模式，例如FM和PM
· 高次谐波成像
· 开尔文探针显微镜，SCM， MFM和EFM（也请参见QI模式）
· 导电AFM（也请参见QI模式）
· STM
· 电学谱模式
· 高电压的压电响应显微镜
· 具有温度控制和光学显微镜的电化学
· 纳米印刷
· 纳米操作
· 纳米压痕
· 扫描热AFM
· 来自Cytosurge的FluidFM®解决方案
· ExperimentPlanner用于设计特定的测量工作流程
· RampDesigner™，用于自定义Clamp和Ramp实验
· 远程实验控制的ExperimentControl功能
· DirectOverlay 2用于AFM和光学显微镜联用
· CELLHEISNION®，TAO™和HybridStage™模块提供了额外的XY或Z样品移动台。
市面上种类最多的配件
光学系统/配件、电化学解决方案、电学样品表征、环境控制选项、软件模块、温度控制、声学和振动隔离解决方案等。布鲁克公司为您提供合适的配件，以控制您的样品条件并开展成功的实验。
Browse NanoWizard 4 XP BioAFM Accessories
Accessories to extend your BioAFM capabilities
Bruker offers an extensive range of BioAFM system add-ons, accessories, and modes to deliver maximum experimental and sample control, superior versatility, and enhanced useability. These options extend the range of applications and experiments supported by Bruker BioAFMs far beyond what is possible with any other BioAFM system on the market today.
Available options include optical systems/accessories, electrochemistry solutions, electrical sample characterization, environmental control options, software modules, temperature control, acoustic and vibration isolation solutions, and more.
Browse our online accessories database or download our accessories handbook to learn more.

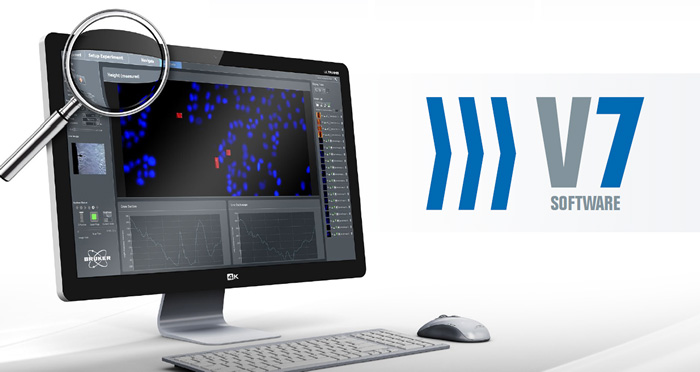

新的基于工作流的用户界面，重新定义用户友好性
新的V7软件界面可以指导用户通过工作流程直观地设置实验，即使没有AFM经验的用户也能简单、自信地进行高质量的数据采集。每个设置和操作界面作为优化的桌面，一键将所有重要信息聚焦。
· 屏幕上文本帮助显示
· Aligment和Setup的状态反馈
· 高效的基于任务的实验选择
· 快速访问最喜欢和最近使用的实验设置
· 一键探针校准
· 关键数据的即时预览
· 针多用户平台的用户管理。
