DIFFRACTION des rayons X (DRX)

La gamme D8 ADVANCE

La famille de diffractomètres D8 ADVANCE offre une plate-forme polyvalente dans un enceinte optimisée. Allant de la version ECO sans refroidissement par eau externe à la version Plus équipée des derniers composants pour la diffraction des rayons X. Tous les membres de la famille D8 ADVANCE partagent une enceinte conviviale et un goniomètre D8 éprouvé.

La famille D8 ADVANCE représente une gamme de solutions matérielles et logicielles pour les applications de diffraction et de diffusion des rayons X ; cela comprend l’identification de phase, l’analyse quantitative des phases, l’analyse de la microstructure et de la structure cristalline, les investigations sur les constraintes résiduelles et la texture, la réflectométrie des rayons X, le SAXS et l’analyse PDF, et la micro-diffraction.

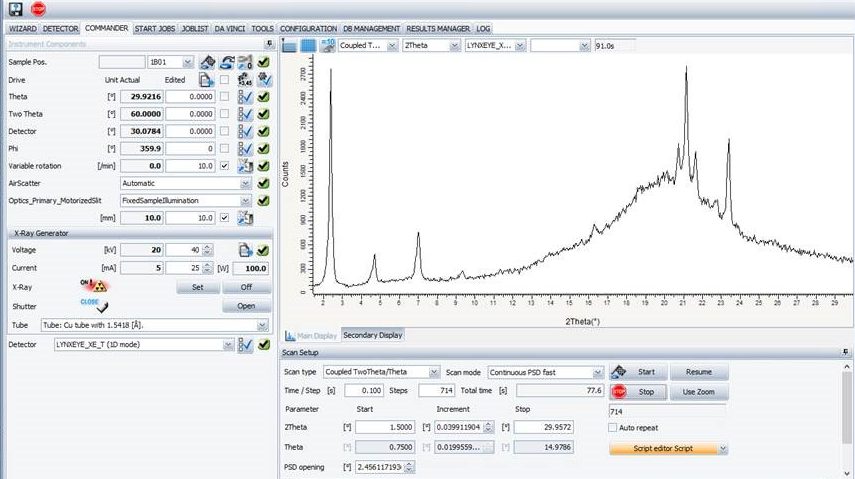

DIFFRAC.DAVINCI guide l'utilisateur vers la configuration instrumentale optimale quelle que soit l’application. Le logiciel DIFFRAC.SUITE guide les utilisateurs novices à travers le développement et l'exécution simplifiés de méthodes, tout en aidant les experts de manière discrète. Un puissant logiciel d'analyse permet la création de solutions analytiques presse-bouton, avec une flexibilité exceptionnelle pour ceux qui souhaitent obtenir les meilleurs résultats.

La gamme D8 ADVANCE comprend les variantes ECO, ADVANCE et PLUS qui sont optimisées pour la plus grande économie, la meilleure qualité de données de diffraction de poudre et les plus grandes capacités pour la recherche sur les matériaux.

Mise en évidence des fonctionnalités

Caractéristiques de la gamme D8 ADVANCE

Enceinte de sécurité

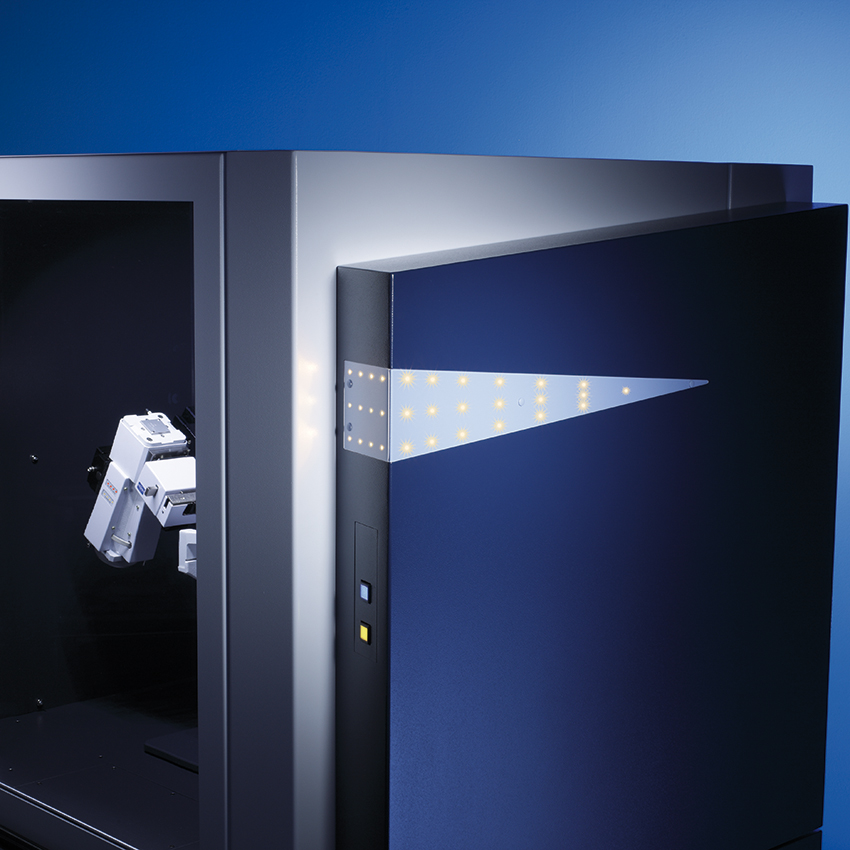

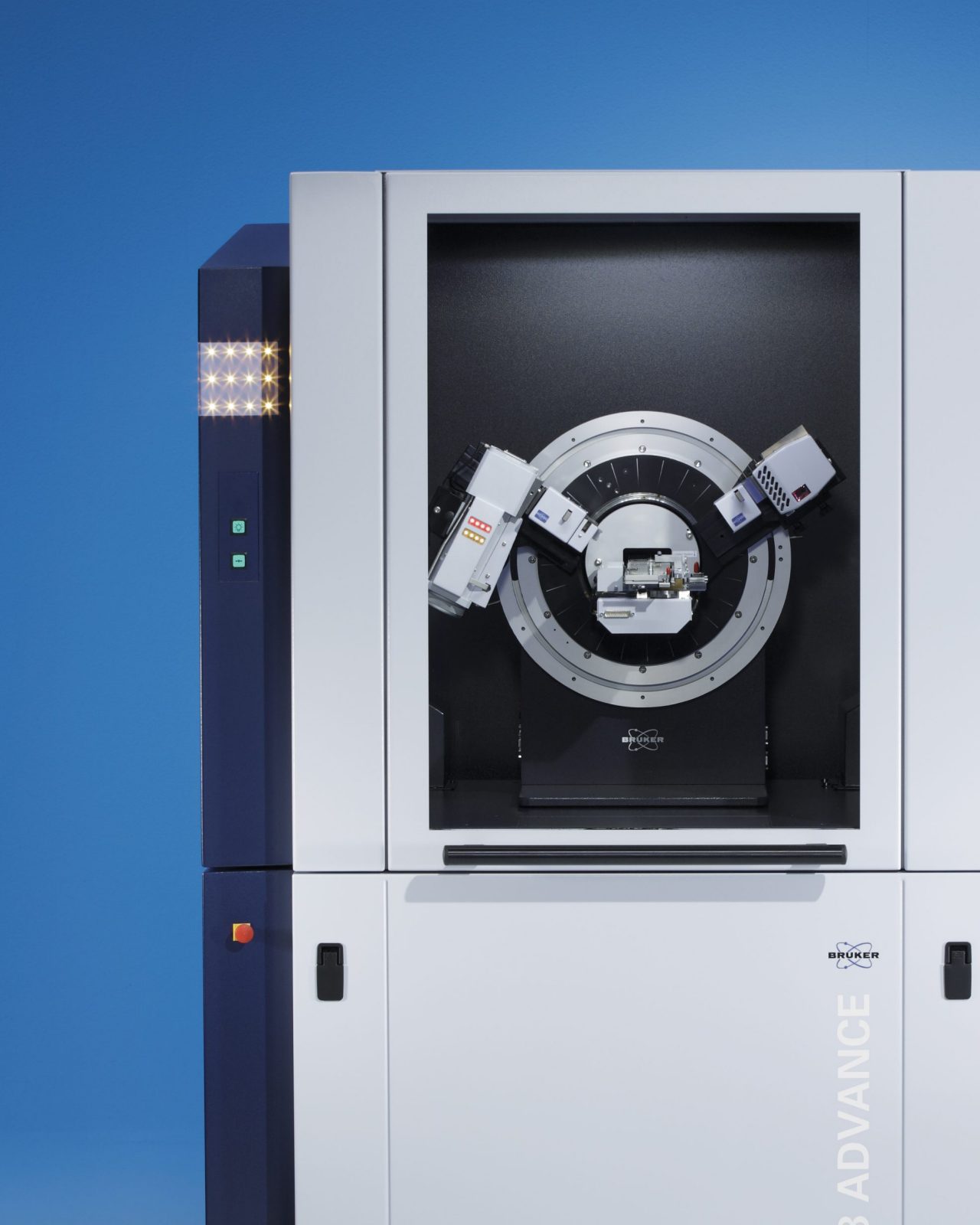

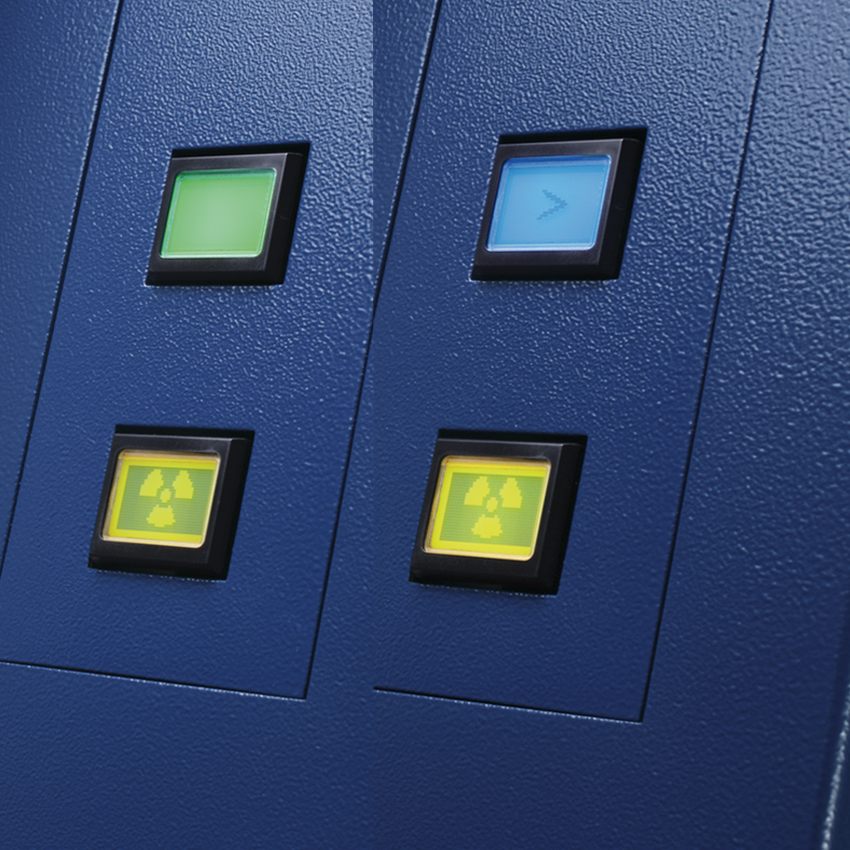

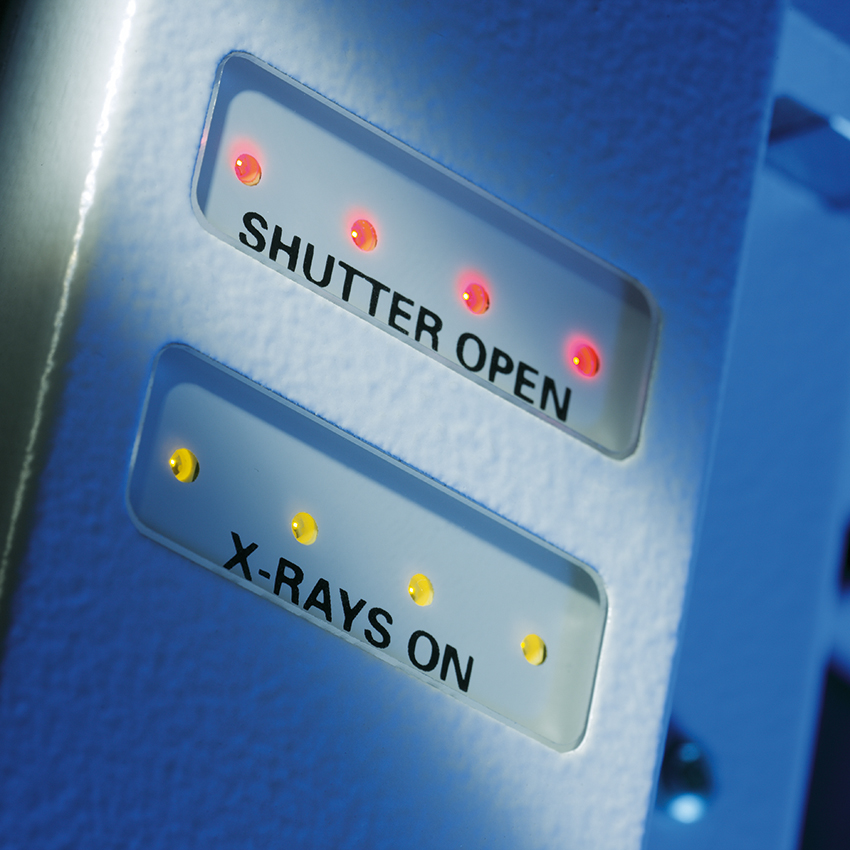

L’enceinte D8 ADVANCE est conçue pour un maximum d’ergonomie et de sécurité pour une empreinte au sol optimale. L'état de l'instrument (en particulier celui des rayons X) est clairement indiqué avec des voyants LED et des touches interactives capables d'afficher précisément l'état actuel du système. L'intérieur est éclairé par un éclairage LED à intensité variable. L’enceinte est équipée d’une trappe d’accès amovible pour un acheminement facile des câbles. La partie basse de l'instrument comprend un râtelier standard de 19 pouces pour le montage d’accessoires tels que les contrôleurs des chambres en température.

Sécurité et qualité ultimes : Le D8 ADVANCE est entièrement conforme à toutes les directives actuelles de l’UE, établissant ainsi et garantissant les normes les plus élevées au monde en matière d’équipements de rayons X analytiques, y compris la sécurité aux rayons X, la sécurité des machines, la sécurité électrique et la compatibilité électromagnétique.

Caractéristiques de la gamme D8 ADVANCE

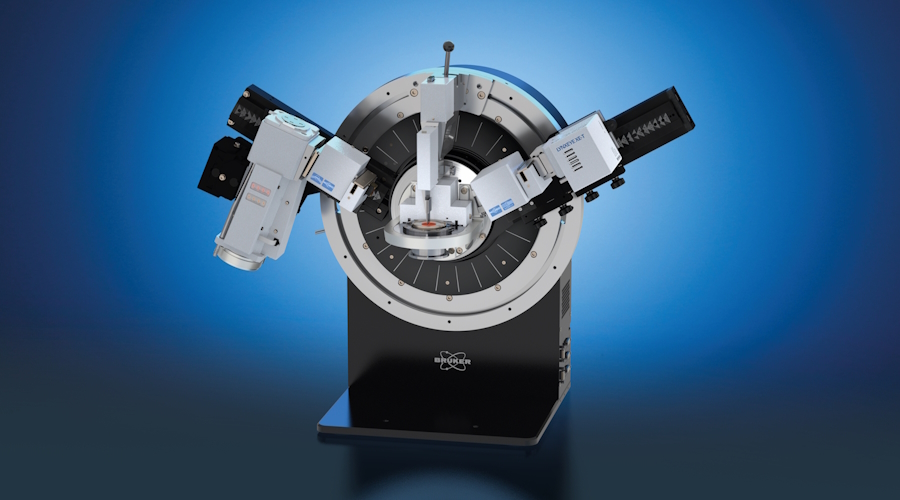

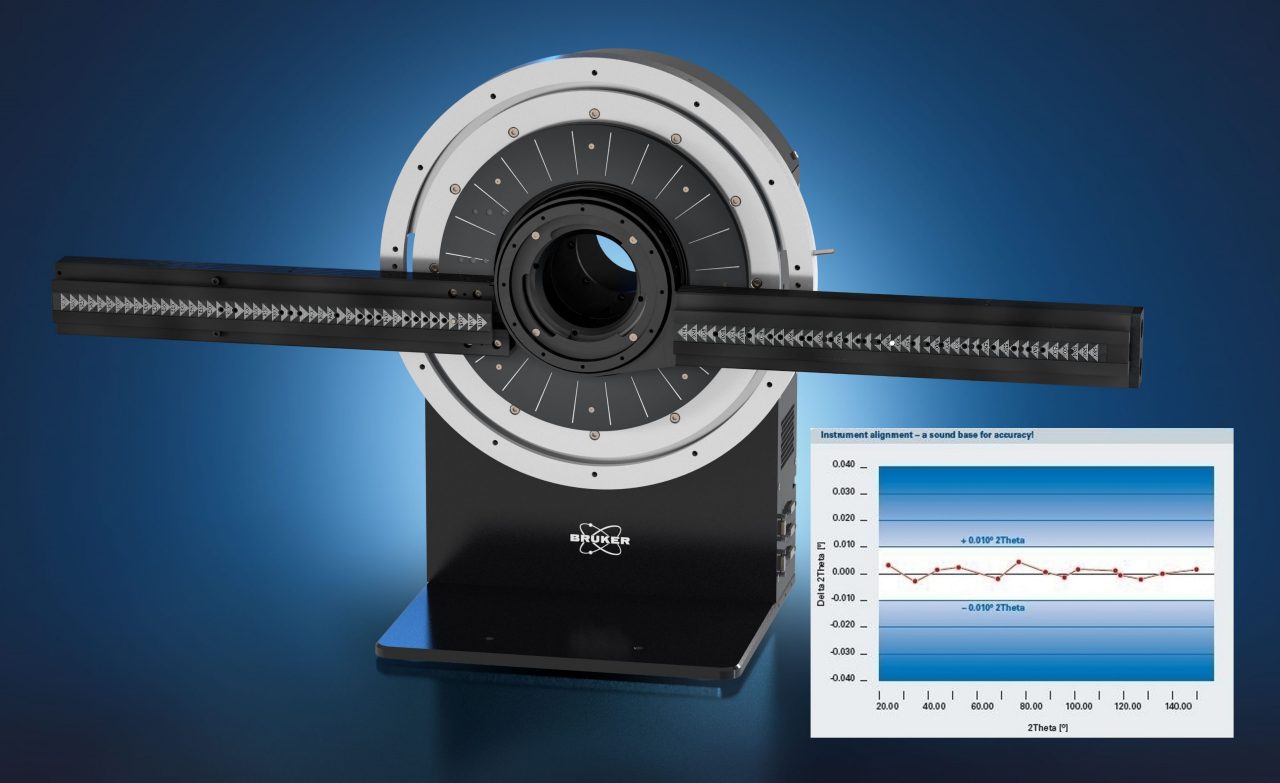

Goniomètre du D8

  • Garantie d’alignement par la vérification des performances des instruments sur le standard d´alumine SRM 1976 du NIST
  • La conception solide et sans entretien du goniomètre garantit les performances de l´instrument tout au long de sa durée de vie
  • Procédures IQ/OQ pour les industries réglementées telles que l’industrie pharmaceutique
Caractéristiques de la gamme D8 ADVANCE

DAVINCI.Design

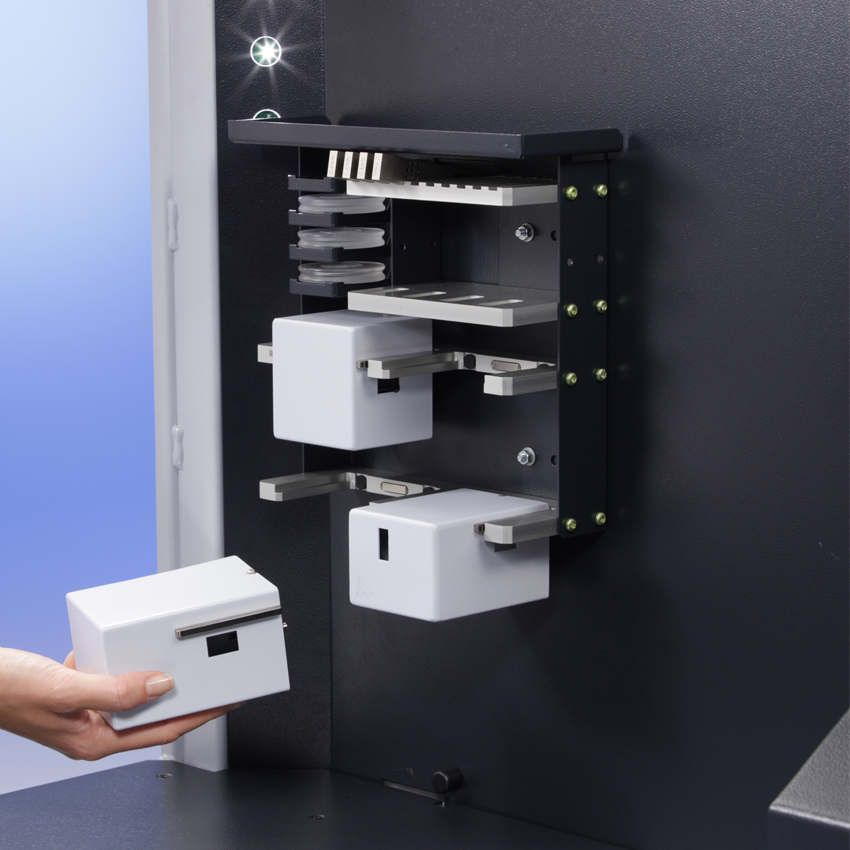

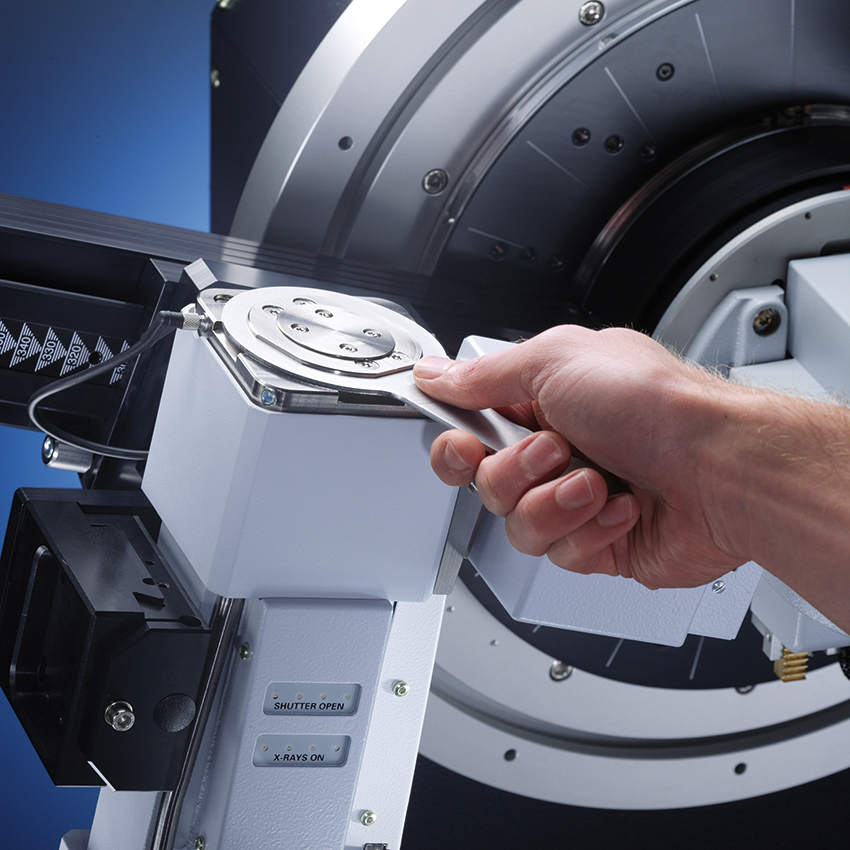

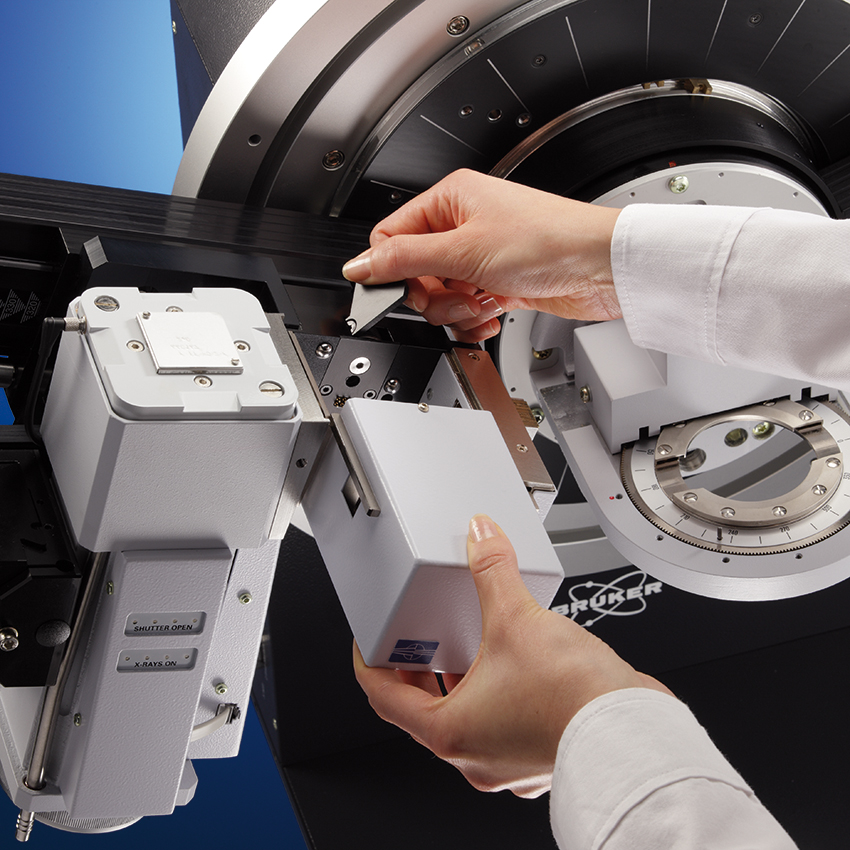

DAVINCI.DESIGN est la conception pionnière du diffractomètre de Bruker pour un véritable utilisation plug&play, ce qui rend l’instrument idéal pour l’évolution des besoins, les environnements utilisateur multiples et de la recherche de pointe. DAVINCI.DESIGN permet une commutation facile et sans alignement des composants du chemin optique, y compris le tube à rayons X, les optiques, les platines échantillon et les détecteurs. Avec la reconnaissance automatique de tous les composants, la configuration de l’instrument est ajustée et validée en temps réel. L´onglet DIFFRAC.DAVINCI, une solution logicielle unique de Goniomètre virtuel, affiche tous les composants du chemin optique du goniomètre et leur état, signalant tous les conflits de configuration.

DAVINCI.DESIGN fait du D8 ADVANCE un véritable système polyvalent avec une adaptabilité inégalée à toute application de diffraction et de diffusion de rayons X imaginable, maintenant et pour le futur.

Le D8 ADVANCE avec DAVINCI.DESIGN : Fonctionnement facile, intuitif, discret et sans danger pour tout utilisateur, y compris les novices et les experts.

Etablir de la norme

Les Normes de la gamme D8 ADVANCE

La solution pour votre laboratoire conforme : GLP et 21CFR Part11

Bruker prend vos obligations de conformité au sérieux.
Le matériel et les logiciels sont développés en appliquant un processus de conception formel et un cycle de vie de développement de produits selon les procédures de développement de produits certifiées ISO9001 de Bruker AXS, basées sur le cGAMP. Il existe des normes écrites telles que les normes de codage, la gestion de la configuration, les qualifications des programmeurs, le contrôle des versions logicielles, la maintenance, les tests formels de logiciels/matériels, les rapports et le suivi des incidents ainsi que la récupération après sinistre.
Bruker AXS offre également des outils et de l’expertise pour aider à répondre aux exigences de qualification de l’équipement (EQ, IQ, OQ, PQ) pour la validation du système selon 21 CFR Partie 11, §B11.10a.

Les Normes de la gamme D8 ADVANCE

Qualité des instruments et des données

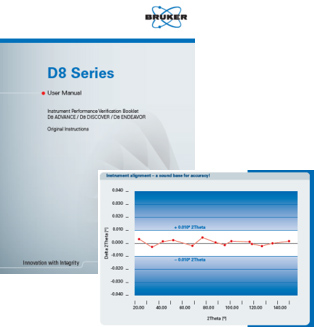

Bruker a toujours été à la pointe de la fourniture d’instruments et de données de qualité supérieure. Le D8 ADVANCE est livré avec une garantie d’alignement unique. Avant la livraison et ainsi qu´à l’installation, chaque instrument doit passer un test strict basé sur le standard NIST SRM1976 internationalement reconnu le plus récent. La précision de la position des pics doit être égale ou meilleure que ±0.01° 2Theta sur toute la gamme angulaire. En outre, les intensités relatives certifiées et la résolution des instruments (FWHM) sont vérifiées. Le standard NIST SRM1976 le plus récent est inclus avec chaque instrument pour faciliter la qualification opérationnelle (OQ) après l’installation de mises à niveau ou de réparations, ou la Qualification de Performance (PQ) à tout moment.
Toutes les procédures nécessaires sont disponibles pour être facilement en conformité, même avec les exigences strictes BPL (Bonnes Practiques de Laboratoire).

Les spécifications de la gamme D8 ADVANCE

Spécification

ECO

ADVANCE

Plus

Dimensions extérieures (h x w x d)

1 868 mm x 1 300 mm x 1 135 mm (73,5 po x 51,2 po x 44,7 po)

Poids (sans électronique optionnelle)

770 kg (1 697 lb)

Puissa

Monophasé

Bi ou triphasé

Bi ou triphasé

Refroidissement par’eau

Interne

Externe

Externe

Goniomètre

D8

Reconnaissance des composants

Manuelle

Automatique

Automatique

Puissance du générateur

1 kW

3 kW

3 kW

Conformité



cGAMP / 21CFR Partie11



Compatibilité électromagnétique / sécurité des rayonnements

  Conformité 2014/30/UE

Sécurité électrique



Conformité 2014/35/UE



Sécurité des machines



Conformité 2006/42/CE
