Composants pour la DRX

Optiques pour la DRX

Les rayons X générés par la source sont façonnés par l’optique en un faisceau de rayons X utile, optimisé pour la taille et la forme de l’échantillon ainsi que pour l’application. Le portefeuille de Bruker AXS comprend des optiques de type mono cristal tels que monochromoteurs Johansson ou channel-cut, des lentilles poly-capillaires, et des optiques multicouches.
Changement d’optique sans alignement et sans outil

DIFFRAC.DAVINCI et SNAP-LOCK

DAVINCI.SNAP-LOCK est notre mécanisme unique de haute précision, qui permet d’échanger toutes les optiques en quelques secondes, sans outils et sans nécessiter d’ajustement. Toutes les optiques reviennent à l’alignement parfait à chaque fois. En outre, le DAVINCI.MODE enregistre toutes les optiques du système avec leurs caractéristiques spécifiques et le configure automatiquement. Tout changement de composant est instantanément détecté et visualisé sur le goniomètre virtuel dans lónglet DIFFRAC. DAVINCI du logiciel, de plus tous les conflits de configuration sont signalés.
Changer de configuration n’a jamais été aussi facile, rapide et fiable.

Pour la facilité d’utilisation ultime, nous sommes allés encore plus loin et avons développé les optiques TWIN/TWIN, TRIO et PATHFINDER qui intègrent des modules à chemins optiques multiples access ibles en un clic.

Changement de geometrie de faisceau en un clic

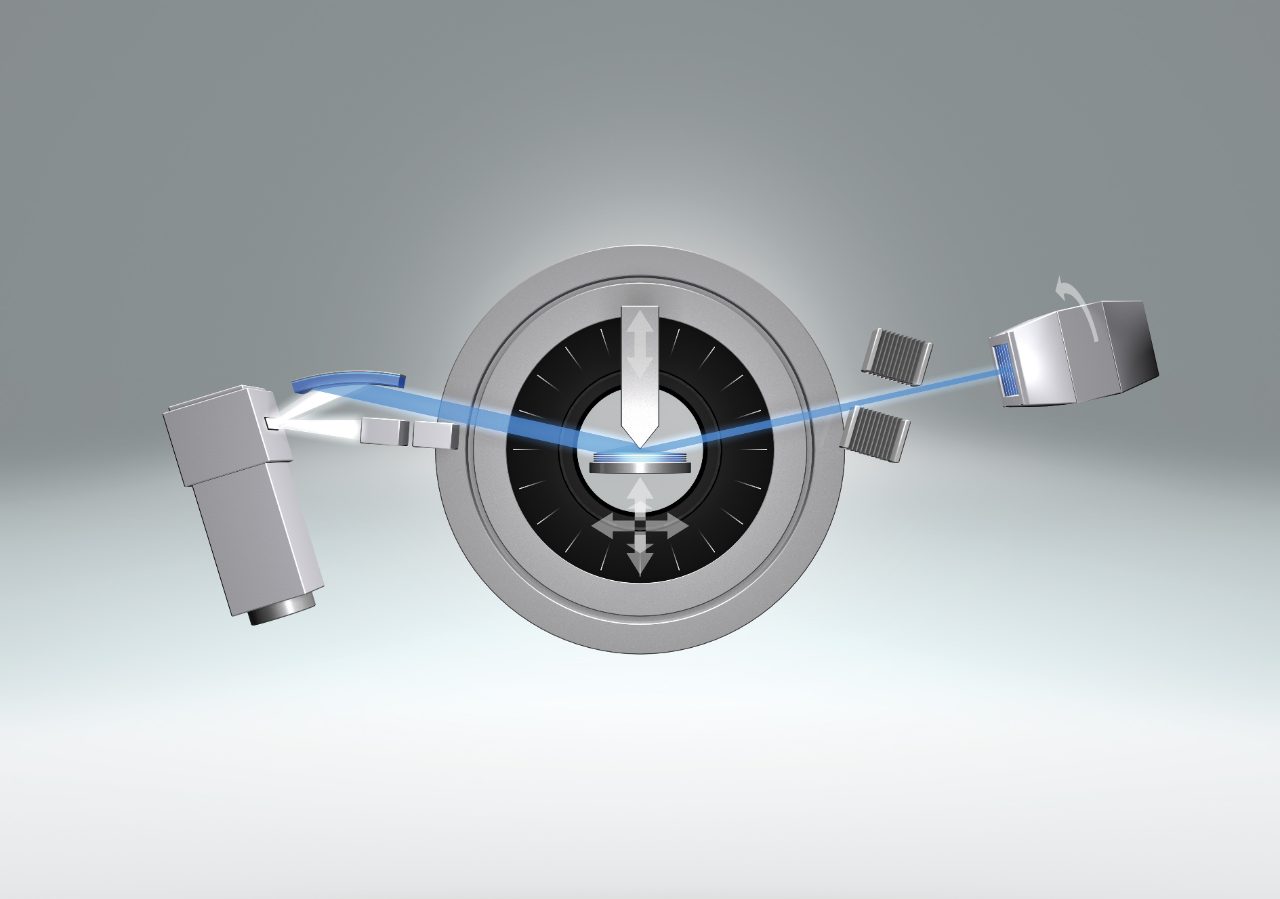

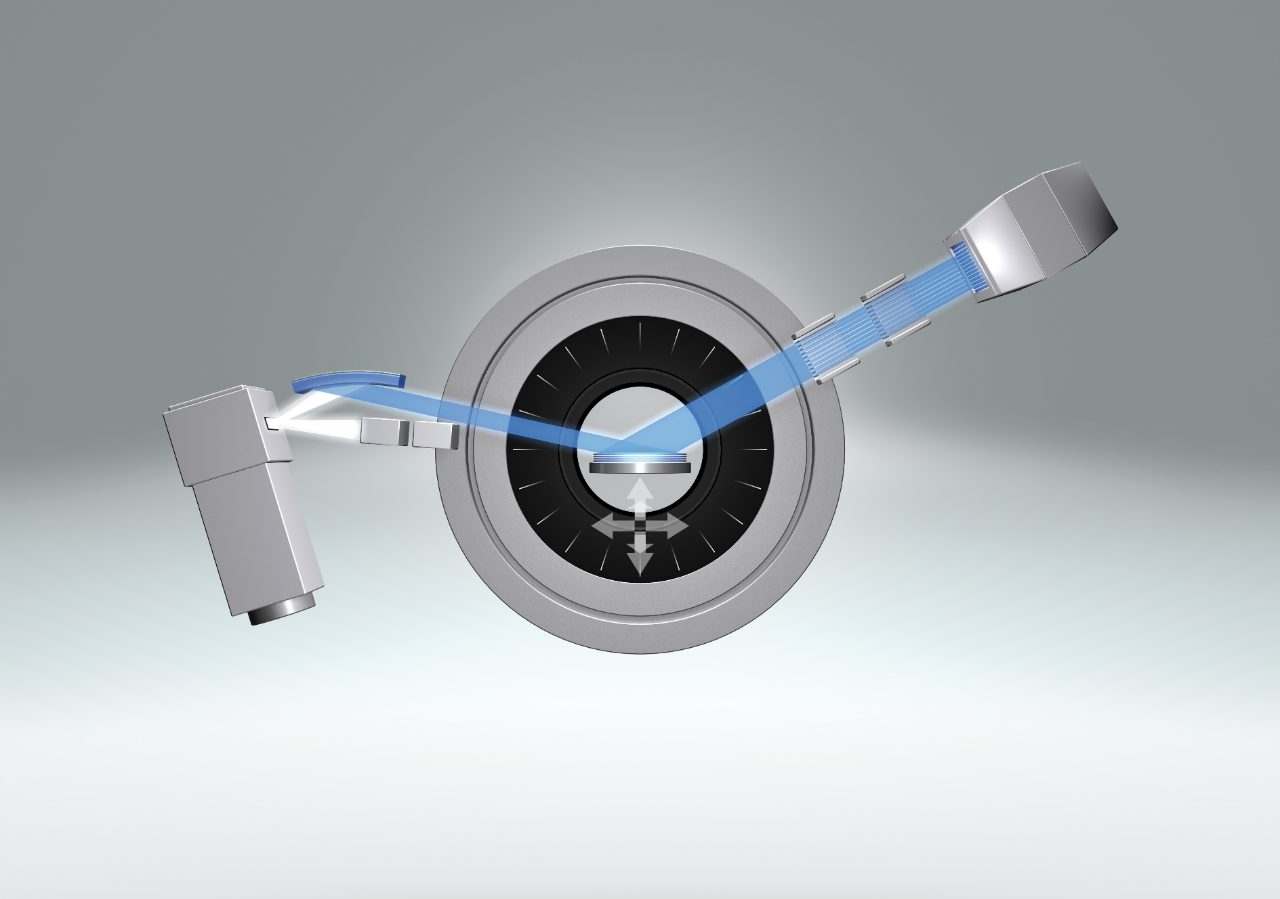

TWIN-TWIN

Avec la conception pionnière TWIN /TWIN, la commutation entre quatre géométries d’instruments différents se fait en un clic, de manière fiable et sans intervention de l’utilisateur. Faites l’expérience d’un changement sans effort des applications classiques de diffraction de poudre à l’analyse de couches minces amorphes ou polycristallines.

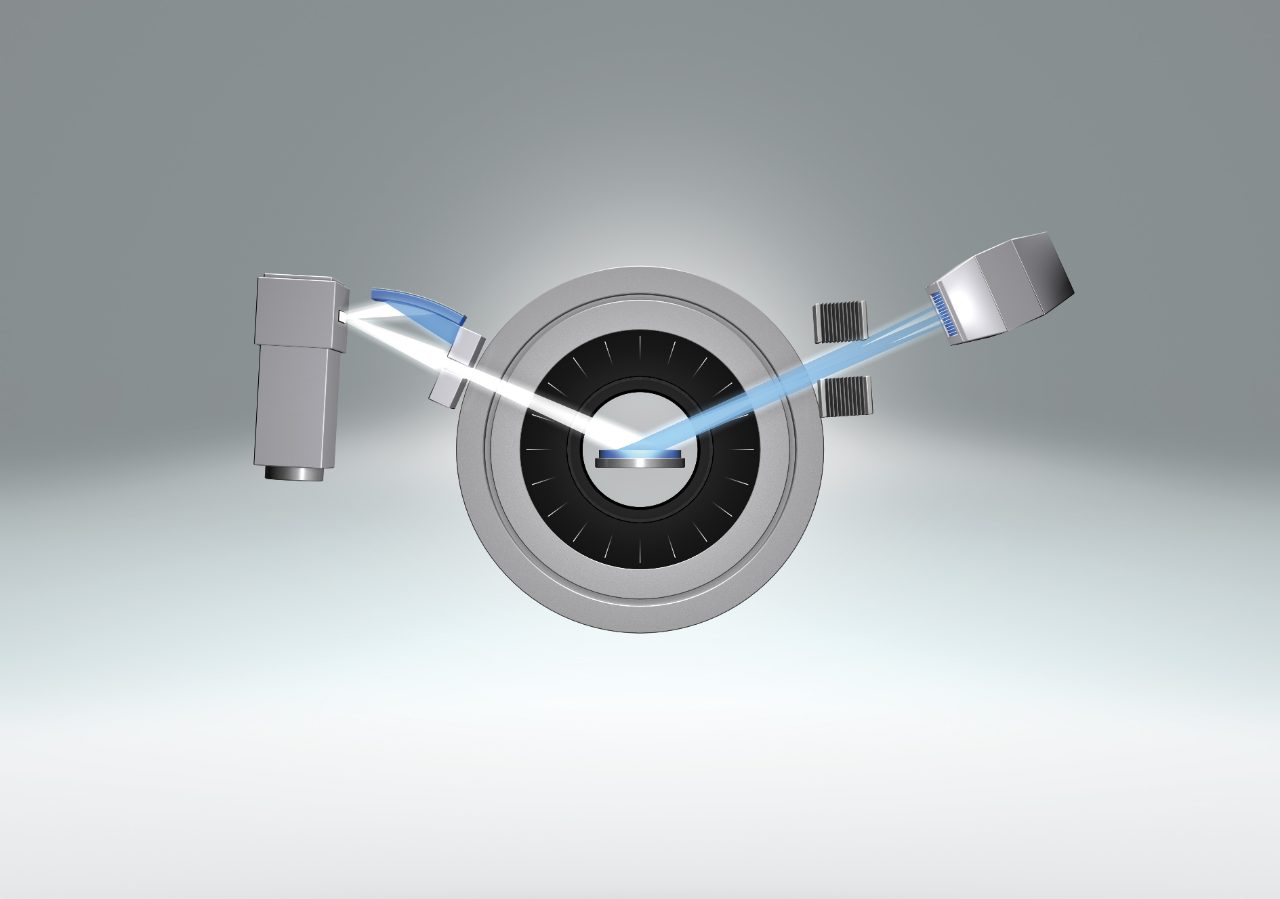

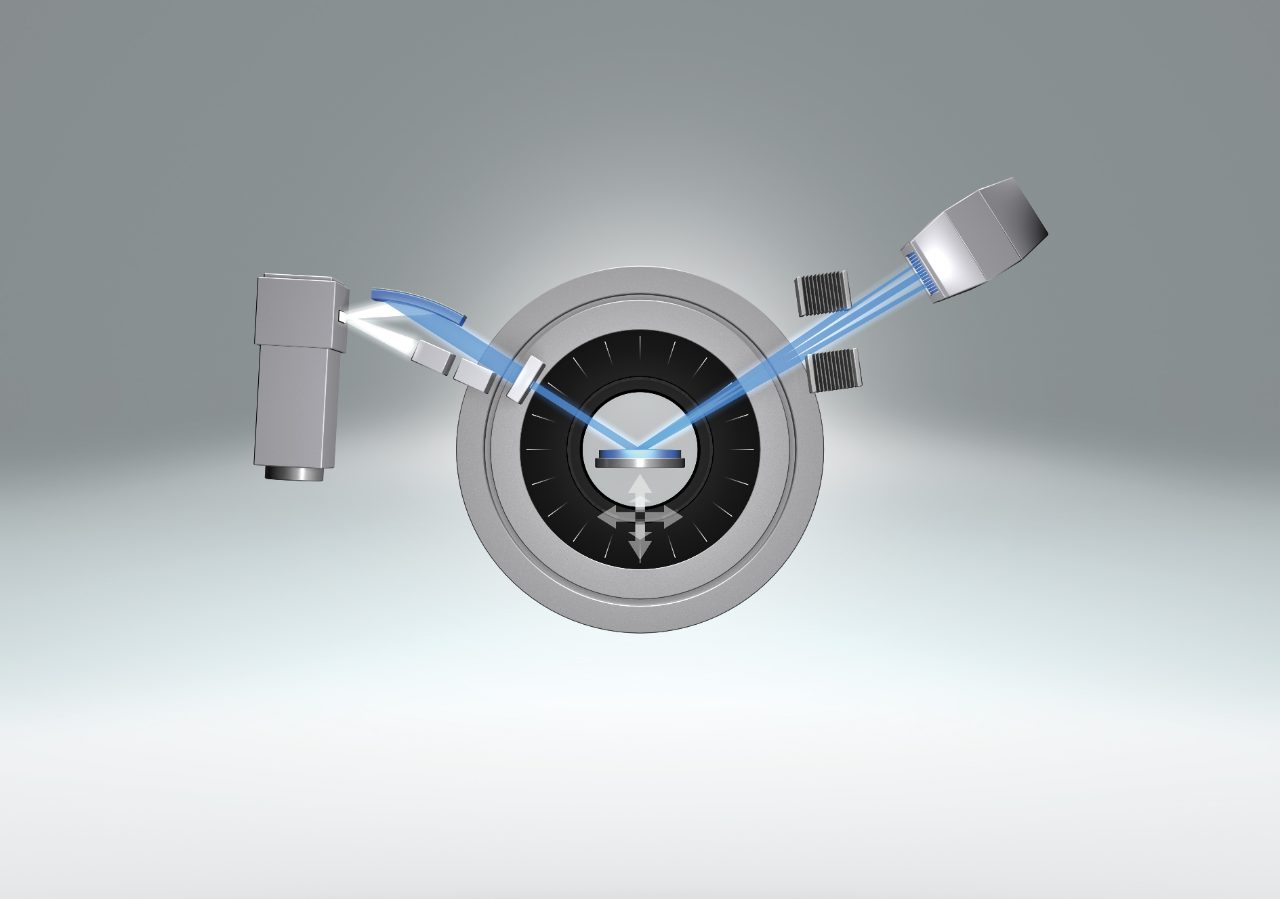

  • L’optique TWIN primaire est dotée d’une fente de divergence motorisée pour la géométrie Bragg-Brentano et d’un miroir Göbel pour la géométrie faisceau parallèle.
  • L’optique TWIN secondaire comporte une fente anti-diffusion motorisée appropriée pour la géometrié Bragg-Brentano, et une fente de soller équatoriale pour la géométrie faisceau parallèle.



Quand la flexibilité maximale rencontre la facilité d’utilisation inégalée

TRIO

L’optique unique brevetée TRIO permet en un clic, la commutation automatisée entre jusqu’à six géométries de faisceau différentes lorsqu’elle est combinée avec l’optique TWIN secondaire. Basculez entre les trois géométries de faisceau primaire les plus couramment utilisées sans intervention de l’utilisateur :

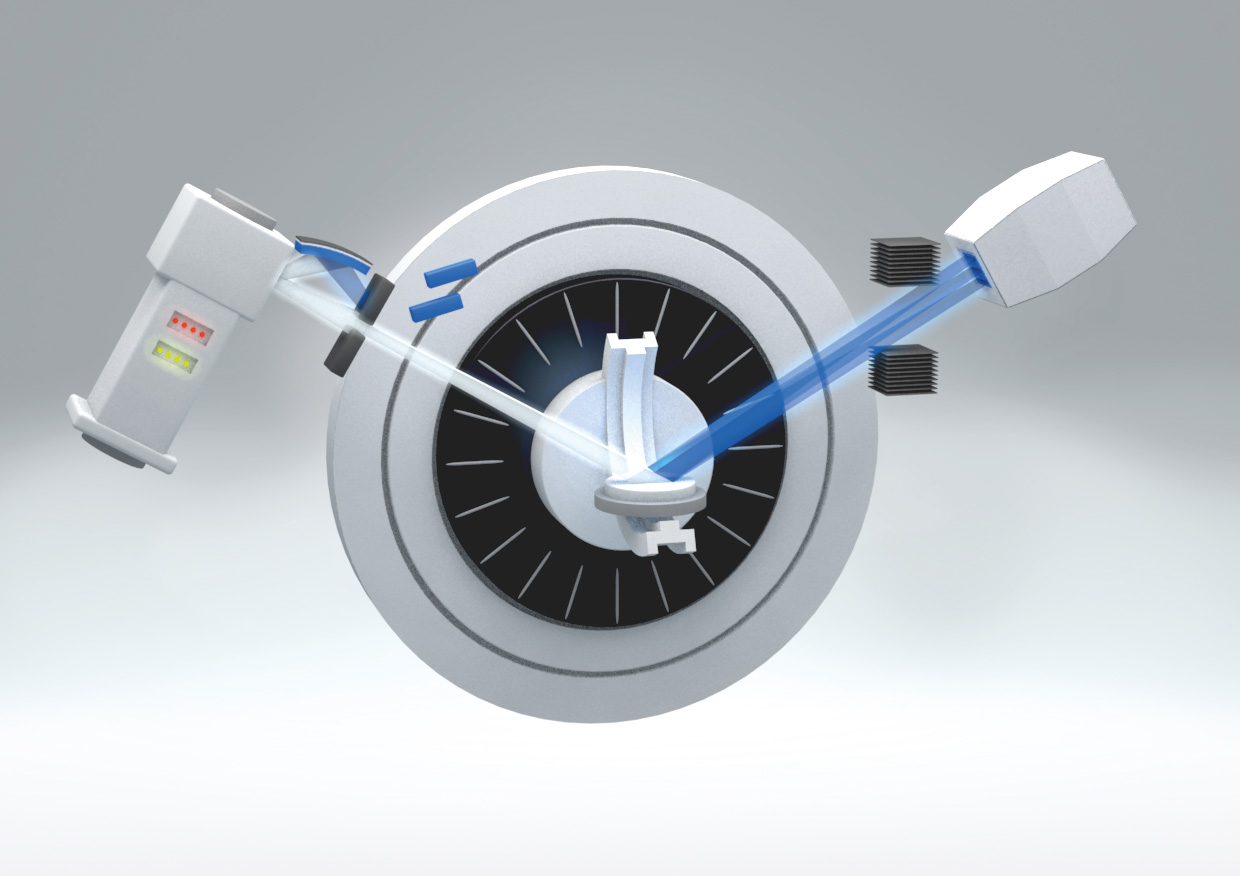

  • Fentes motorisées pour la géométrie Bragg-Brentano utilisée pour la diffraction conventionnelle des poudre

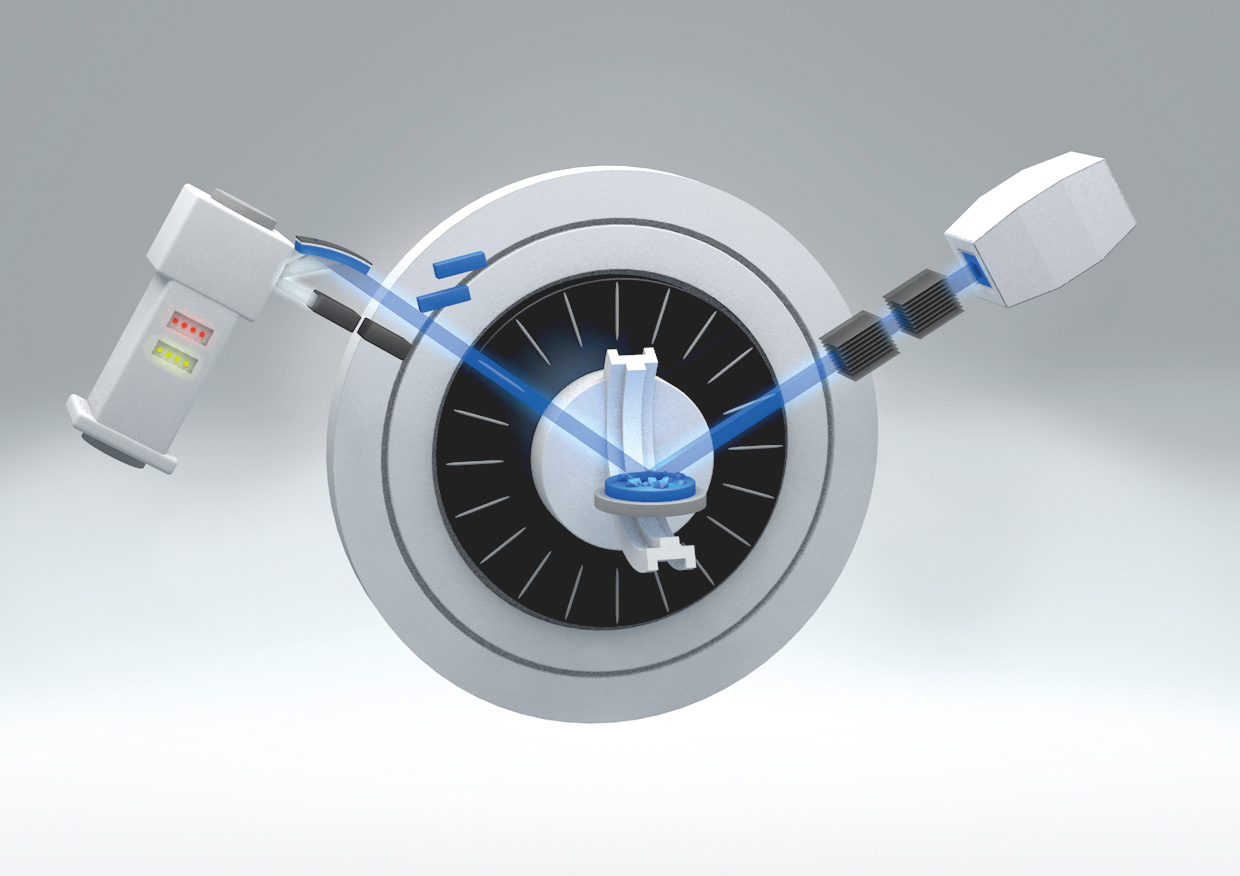

  • Miroir de Göbel pour un faisceau parallèle Cu-Kα de haute intensité pour des mesures en transmission, des mesures insensibles aux erreurs de hauteur d´échantillon, l’incidence rasante la détermination d´épaisseur de couche ou encore la micro-diffraction

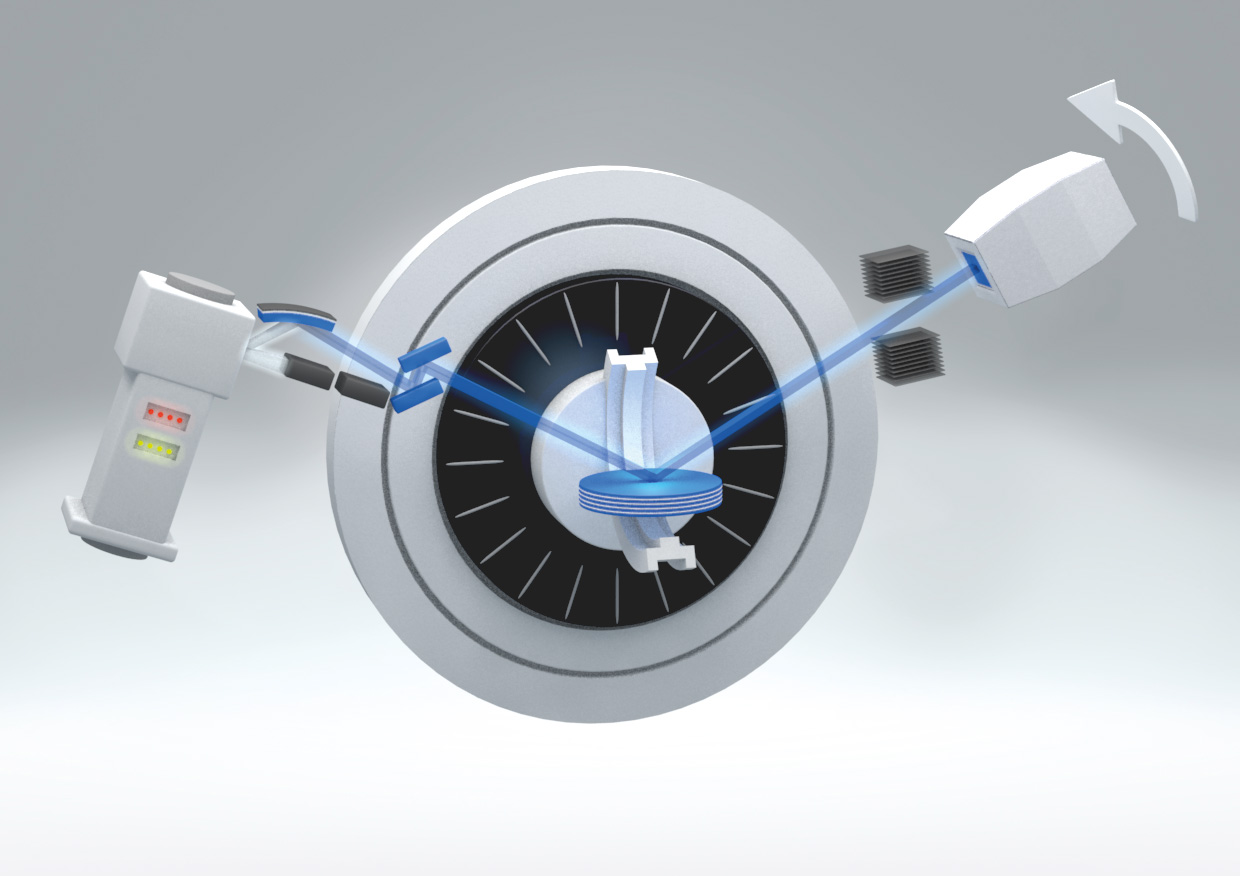

  • Miroir de Göbel + Monochromateur Ge Channel-cut 2-réflexions pour un faisceau Cu-k α 1 super parallèle pour la diffraction haute résolution (HRXRD) des films minces épitaxié et des poudres.
La piece maitresse des applications couches minces

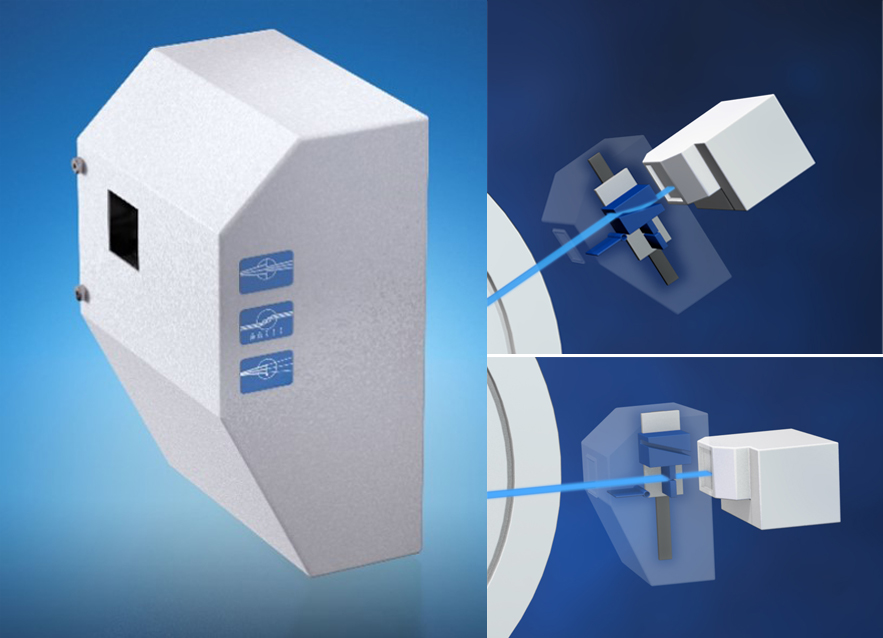

PATHFINDER Plus

L’optique PATHFINDERPlus permet de passer d’un simple clic de souris entre les géométries à double axe et les géométries à trois axes. Conçu avec une ouverture très grande, l’optique PATHFINDERPlus utilise tout le champ de vision de la famille des détecteurs LYNXEYE. L’optique PATHFINDERPlus offre une flexibilité sans précédent et des mesures transparentes - y compris l’alignement des échantillons entièrement automatisés - sur toute la gamme des échantillons dans l’analyse et la recherche des films minces :

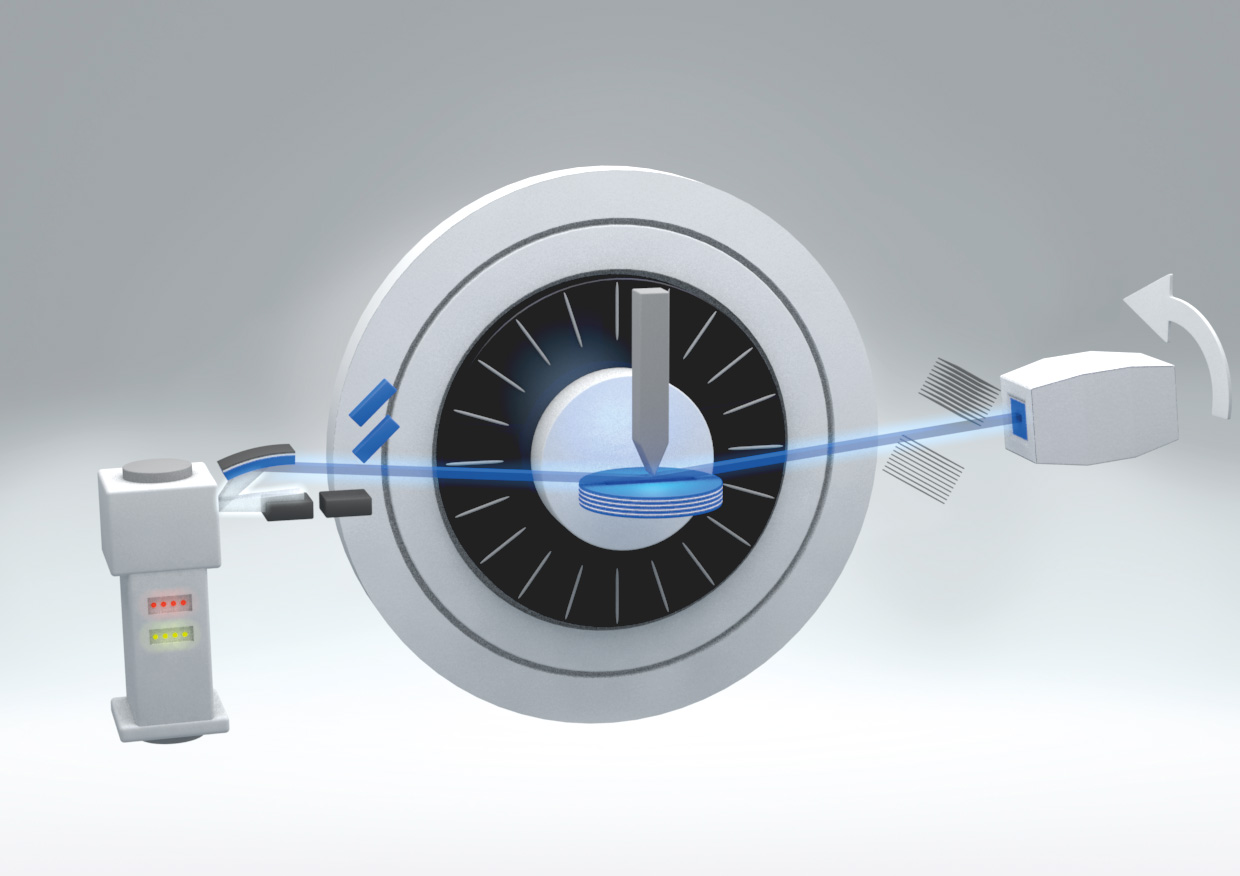

  • Fente motorisée pour les mesures à flux élevé : mesures XRR et HRXRD sur des échantillons à faible mosaïcité ou avec des couches fortement inclinées.
  • Cristal analyseur à 2 réflexions pour les applications qui nécessitent une haute résolution et un fond bas, comme les études XRR, HRXRD et RSM.

De plus, le PATHFINDERPlus comprend un absorbeur automatisé pour assurer la linéarité des intensités mesurées.

Données de poudre parfaites - Automatiquement

Dynamic Beam Optimization™ (DBO)

La fonctionnalité unique Dynamic Beam Optimization (DBO) de Bruker établit une nouvelle référence significative en termes de qualité des données pour la diffraction des rayons X. La synchronisation automatique des fentes de divergence motorisée, d’un écran anti-diffussion motorisé et de la  zone active d´un détecteur linéaire offre une qualité de données inégalée, en particulier aux bas angles 2Ɵ. DBO est compatible avec tous les membres de la famille des détecteurs LYNXEYE : SSD160-2, LYNXEYE-2 et LYNXEYE XE-T, ainsi q´avec le détecteur EIGER2 R 500K.
