XRD 组件

XRD光学元件

光学元件将X射线源产生的X射线形成针对样品大小和形状以及应用而优化的有用的X射线束。布鲁克AXS产品系列十分全面,包括单晶光学元件(如Johansson)和切槽单色器、多道毛细管透镜,特别是多层光学元件。
更换光学元件无需校准和使用工具

DIFFRAC.DAVINCI和SNAP-LOCK

DAVINCI.SNAP-LOCK是我们独一无二的高精度机械装置,有了它,所有光学元件都能在短短几秒钟内完成更换,既不用工具,也无需调整。每次都能将所有光学元件恢复到完美对齐位置。此外,DAVINCI.MODE将自动在系统中注册每个光学元件及其特定特性,并完成配置。DIFFRAC.DAVINCI软件插件的虚拟测角仪可即时识别并显示每个元件、每次更换和状态变化,并报告任何配置冲突。

更改配置从未如此简单、快速且可靠。

为实现极致简便易用,我们精益求精开发出TWIN/TWIN、TRIO和PATHFINDER光学元件,它们都含有多个光路模块,只需轻触按钮即可使用。

轻触按钮即可切换仪器衍射几何

TWIN-TWIN

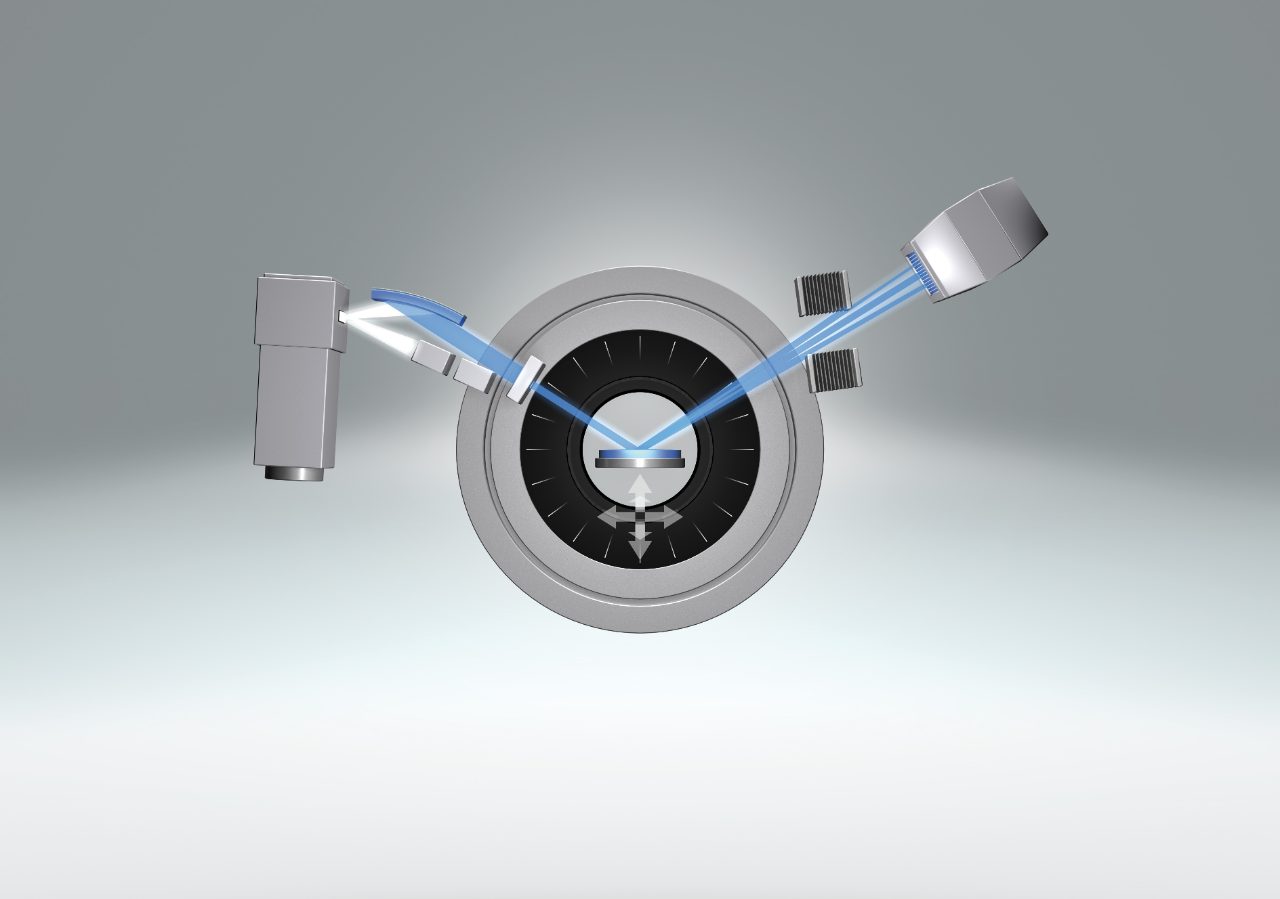

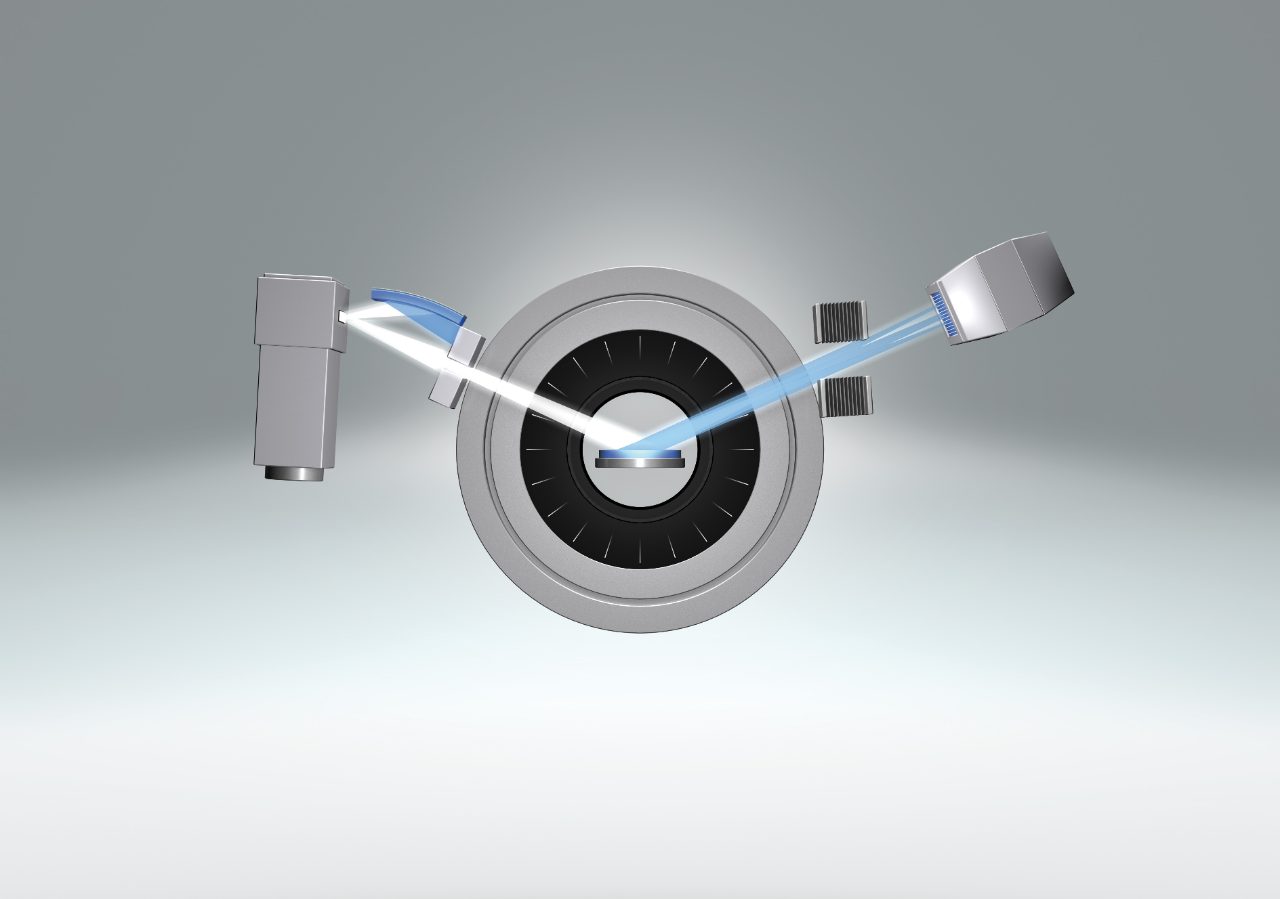

得益于开创性TWIN-TWIN设计,只需轻触按钮,就可以在4种不同的仪器衍射几何之间进行切换,既可靠又无需用户干预。体验从经典粉末衍射应用轻松切换到非晶和多晶薄膜分析。

  • 前置TWIN光学元件具备一个电动发散狭缝(可实现Bragg-Brentano衍射几何)和一个Göbel 镜(可实现平行光束型衍射几何)。
  • 辅助TWIN光学元件则兼具适当的电动防散射狭缝(可实现Bragg-Brentano衍射几何)和赤道方向Soller狭缝(可实现平行光束型衍射几何) 。



最大灵活性遇上无出其右的易用性

TRIO

专利TRIO光学元件结合辅助TWIN光学元件,可带来独一无二的按钮操作实现自动切换多达6个不同的X光束衍射几何。在三种最常用的主要X光束衍射几何之间切换,无需用户干预:

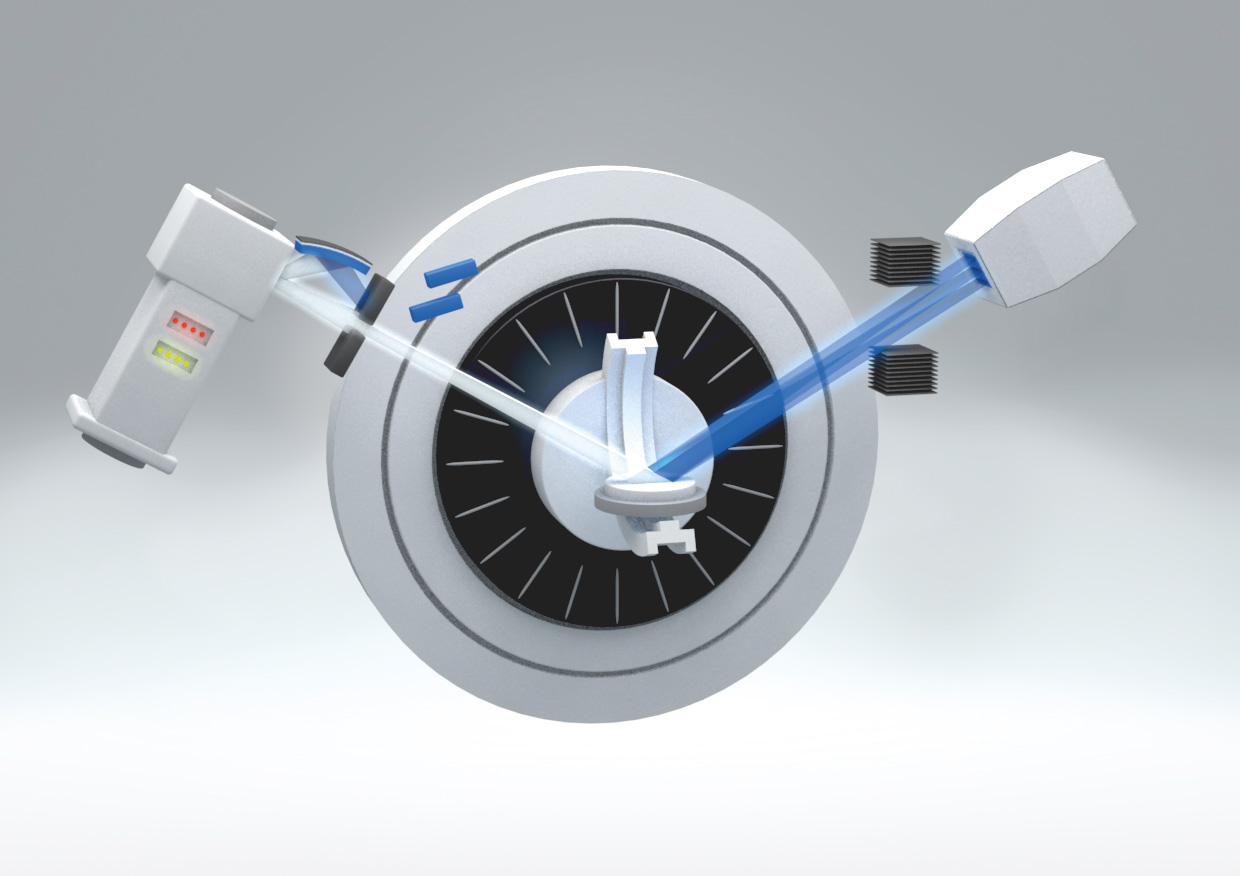

  • 电动狭缝可实现聚焦光束型衍射几何,用于常规Bragg-Brentano粉末衍射

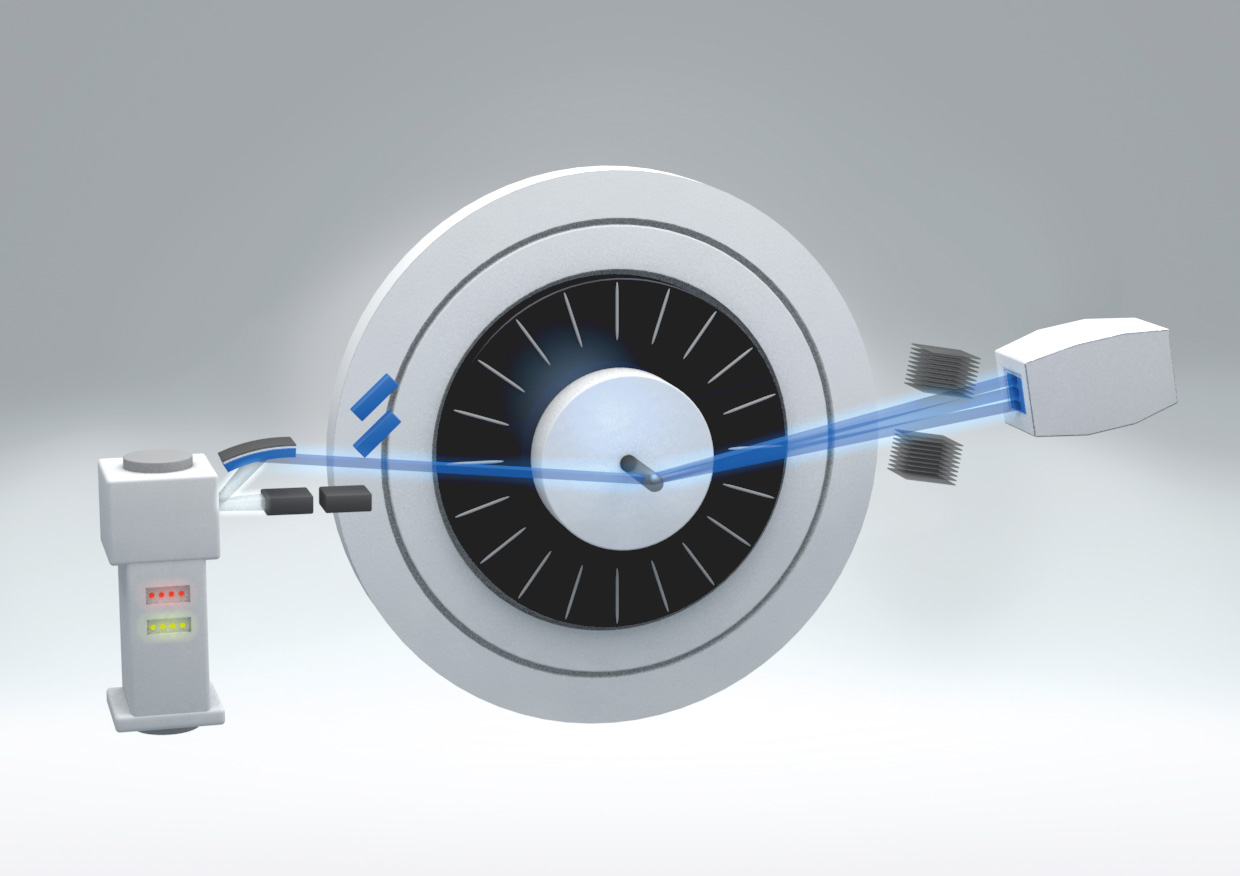

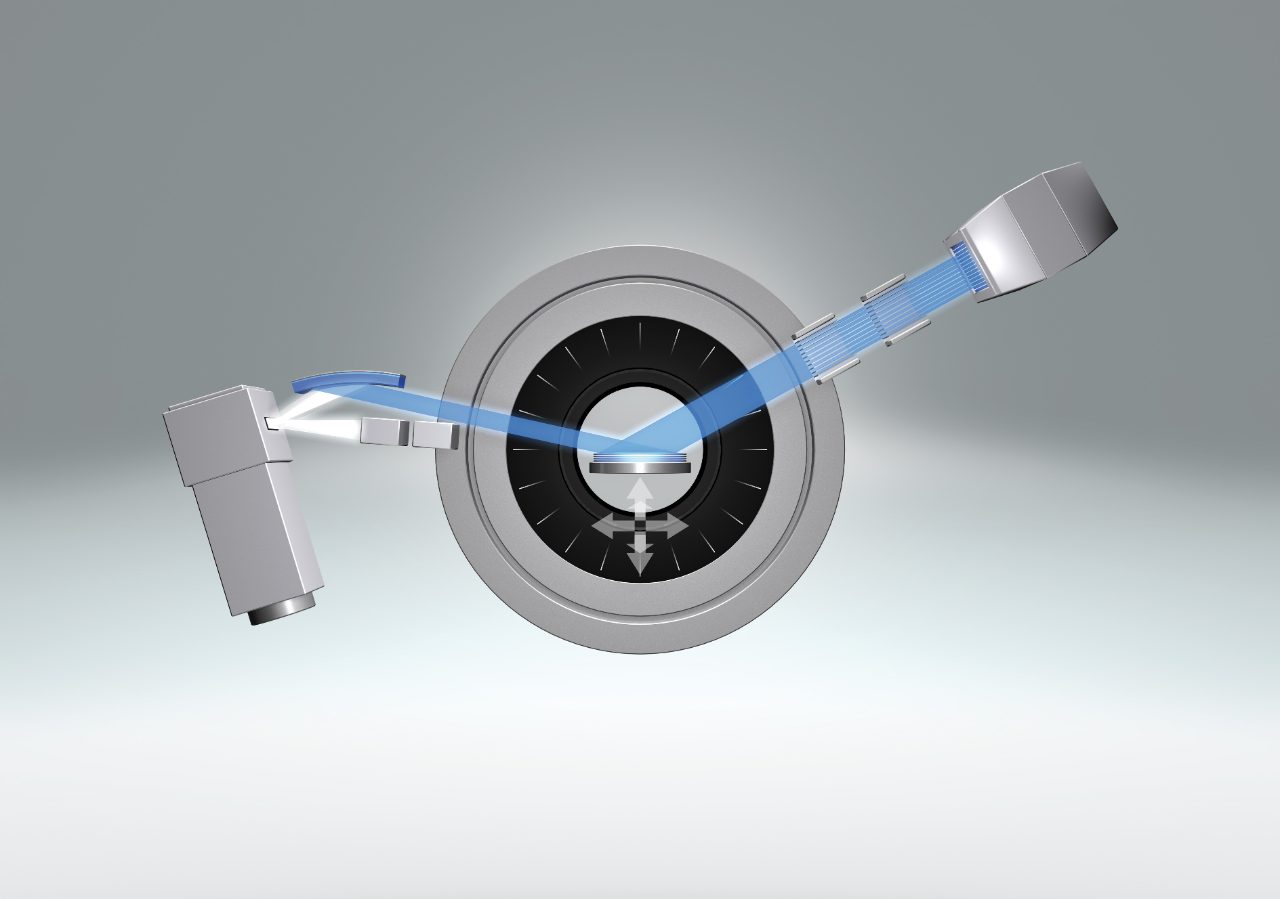

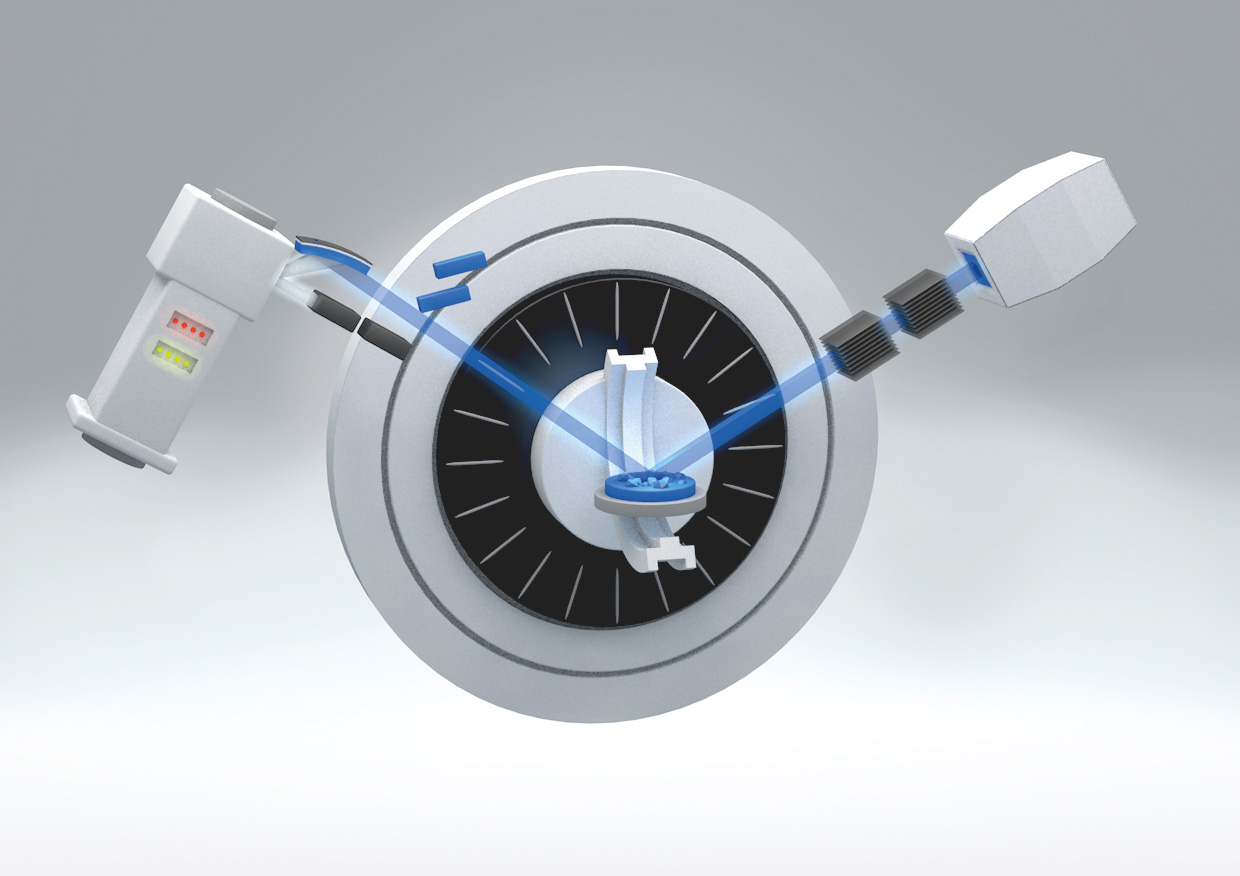

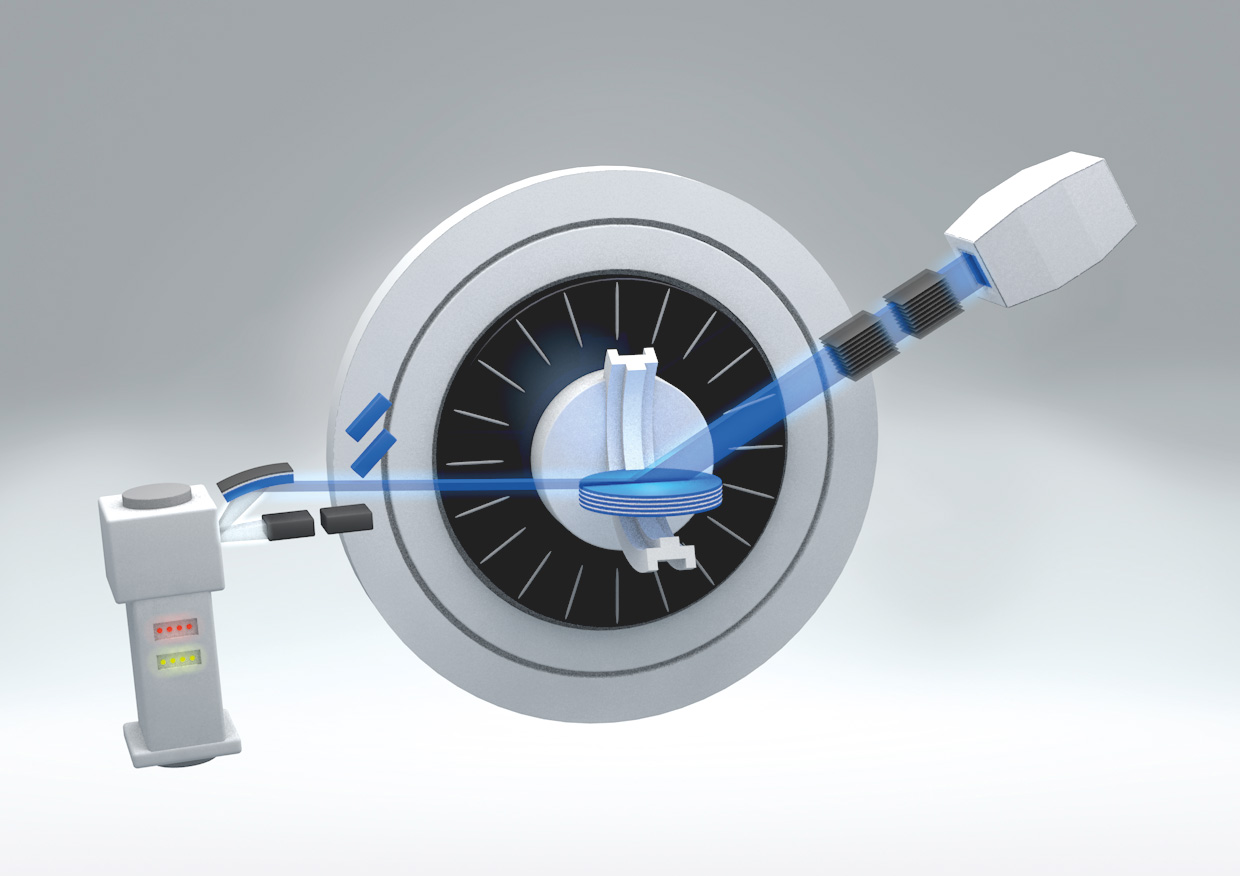

  • Göbel 镜可实现高通量Cu-Kα平行光束,用于毛细管实验、对高度不敏感的测量、对表面很敏感的掠入射衍射几何、涂层厚度测定和微区衍射

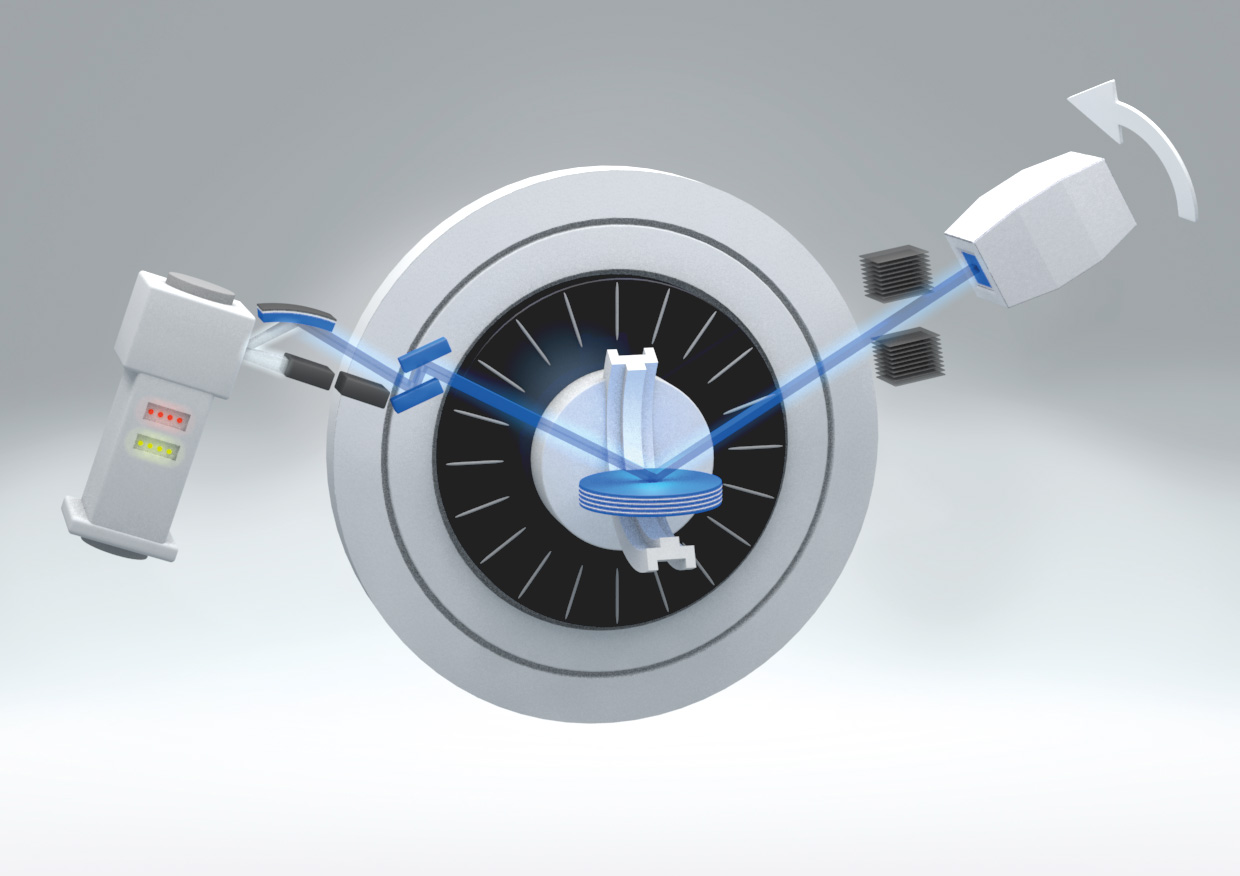

  • Göbel镜+ 2-Bounce Ge切槽单色器可实现高度平行Cu-Kα1光束,用于高分辨衍射(HRXRD)测定外延膜和粉末样品纯Kα1衍射谱线线形
薄膜应用大师

PATHFINDER Plus

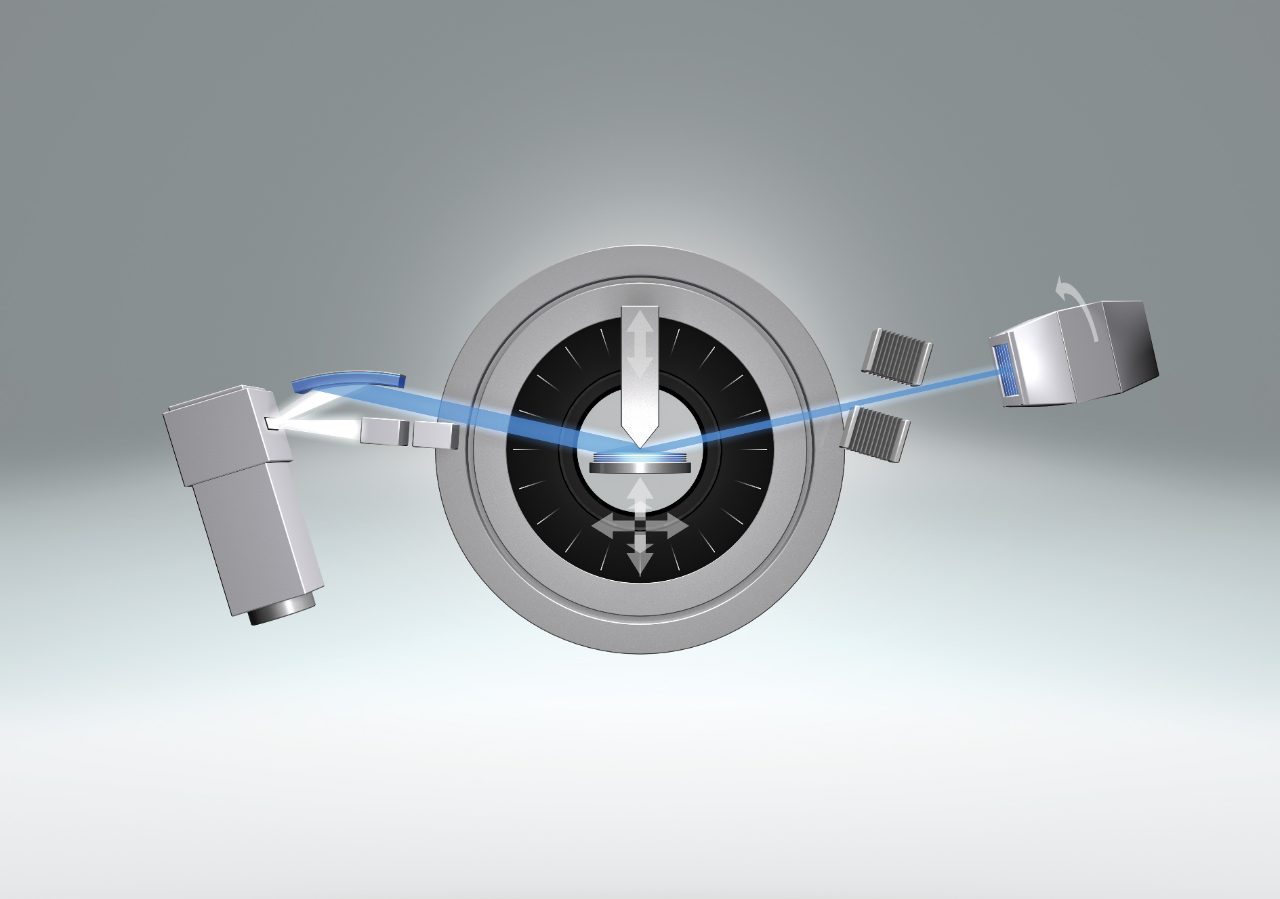

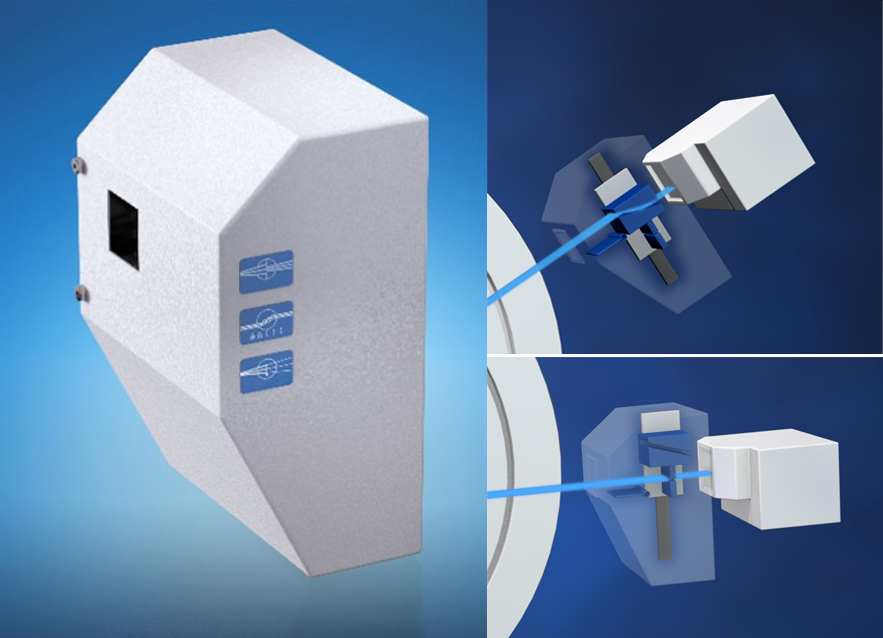

PATHFINDERPlus光学元件允许通过简单的鼠标操作,切换双轴和三轴衍射几何。PATHFINDERPlus光学元件专门设计采用超大孔径,充分利用LYNXEYE探测器系列的整个视野。PATHFINDERPlus光学元件带来了前所未有的灵活性和无缝测量,包括全自动样品校准,涵盖薄膜分析和研究的全套样品:

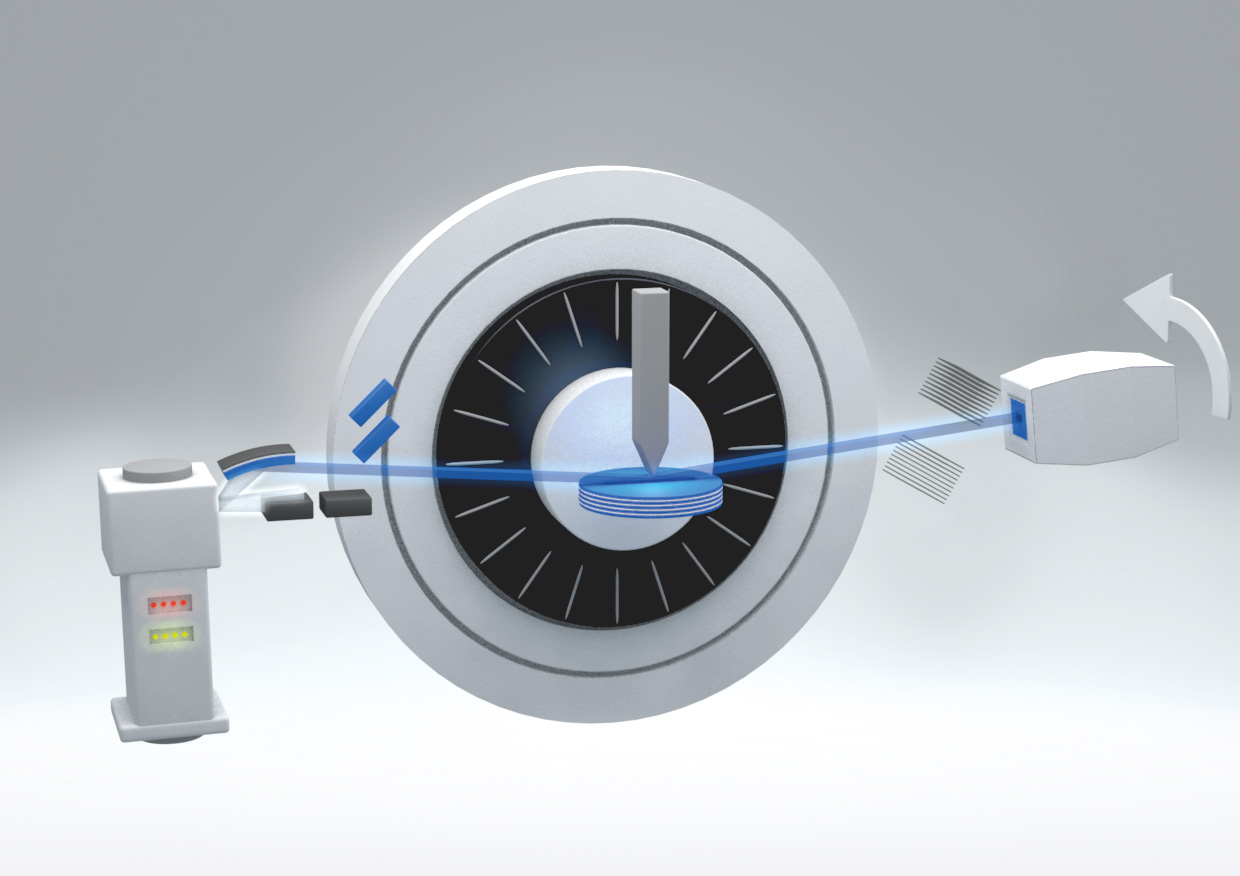

  • 电动狭缝可用于高通量测量:低镶嵌度样品或严重倾斜层样品的XRR和HRXRD研究。
  • 2-bounce分析仪晶体,适用于要求高分辨率和低本底噪声的应用,如XRR,HRXRD和RSM研究。

此外,PATHFINDERPlus配有自动吸收器,可确保测得通量线性度。

完美粉末数据-自动化

动态光束优化™(DBO)

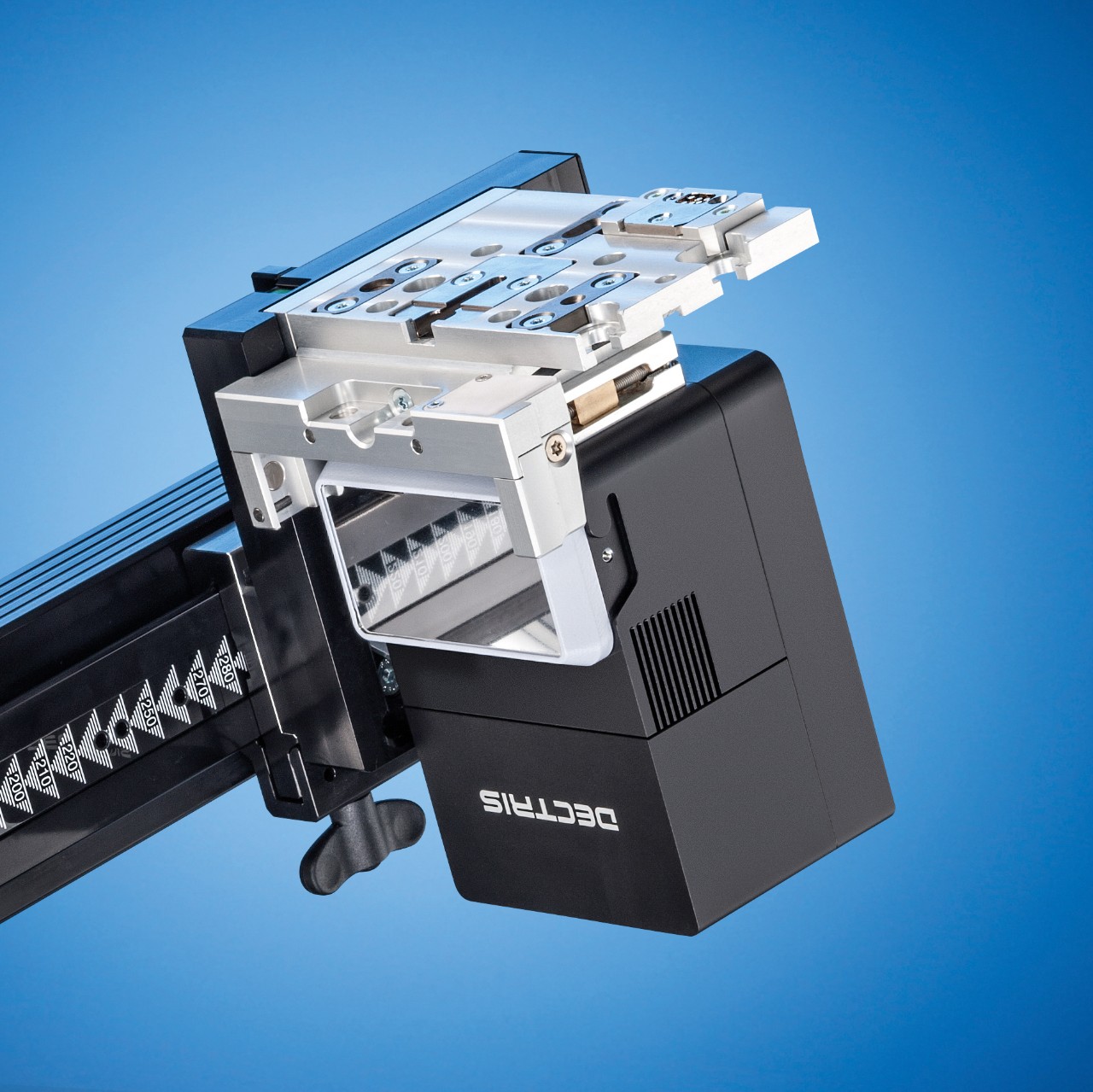

布鲁克独特的动态光束优化(DBO)特性在X射线衍射数据质量方面树立了一个意义重大的新标杆。电动发散狭缝自动同步、电动防散射屏和可变视野主动探测器窗口带来了无出其右的数据质量,特别是在低角2Ɵ情况下。LYNXEYE探测器系列所有成员均可支持DBO:SSD160-2、LYNXEYE-2和LYNXEYE XE-T,以及EIGER2 R 500K探测器。
