XRD 구성 요소

XRD 옵틱

소스에 의해 생성된 X선은 옵틱에 의해 샘플 및 응용 분야의 크기와 모양에 최적화된 유용한 X선 빔으로 형성됩니다. Bruker AXS의 포괄적인 포트폴리오에는 Johansson 및 채널 컷 모노 크로메이터, 폴리모필리 렌즈, 특히 다층 옵틱과 같은 단결정형 옵틱이 포함됩니다.

얼라인먼트 및 도구가 필요없는 옵틱 변경

DIFFRAC.DAVINCI 와 SNAP-LOCK

DAVINCI.SNAP-LOCK은 당사의 고유한 고정밀 메커니즘으로, 도구 없이도 조정없이 단 몇 초 내에 모든 옵틱 부품을 교환할 수 있습니다. 모든 옵틱장치는 매번 완벽한 정렬 상태로 돌아갑니다. 또한 DAVINCI.MODE는 시스템의 모든 옵틱장치를 특정 특성으로 등록하고 자동으로 구성합니다. 각 구성 요소, 교체 및 상태 변경은 구성 충돌을보고하는 DIFFRAC.DAVINCI 소프트웨어 플러그인의 가상 각도계에서 즉시 인식되고 시각화됩니다.
구성 변경이 그 어느 때보 다 쉽고 빠르고 안정적입니다.

최고의 사용 편의성을 위해 한 단계 더 나아가 TWIN/TWIN, TRIO 및 PATHFINDER 옵틱제품을 개발했습니다. 모두 버튼 터치로 사용할 수있는 여러 빔 경로 모듈을 통합했습니다.

기기 형상의 푸시 버튼 스위치

TWIN-TWIN

선구적인 TWIN/TWIN 설계를 통해 네 가지 계측기 형상을 전환하는 것은 사용자의 개입 없이 안정적으로 버튼을 누르면 수행됩니다. 고전적인 분말 회절 응용 프로그램에서 비정질 및 다결정 박막 분석으로 쉽게 변화를 경험하십시오.

1 차 TWIN 옵틱은 Bragg-Brentano 기하학을 위한 전동식 분기 슬릿과 평행 빔 기하학을 위한 Göbel 미러를 특징으로합니다.
보조 TWIN 옵틱은 Bragg-Brentano에 적합한 전동식 산란 방지 슬릿과 평행 빔 형상을 위한 적도 Soller 슬릿을 모두 구현합니다.

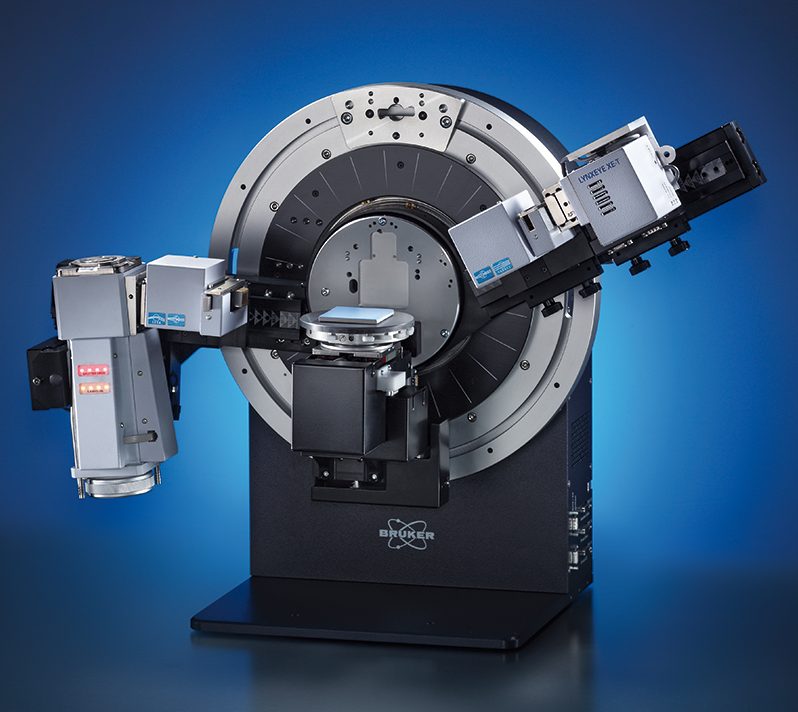

D8 ADVANCE - Fine-tuned to peak performance

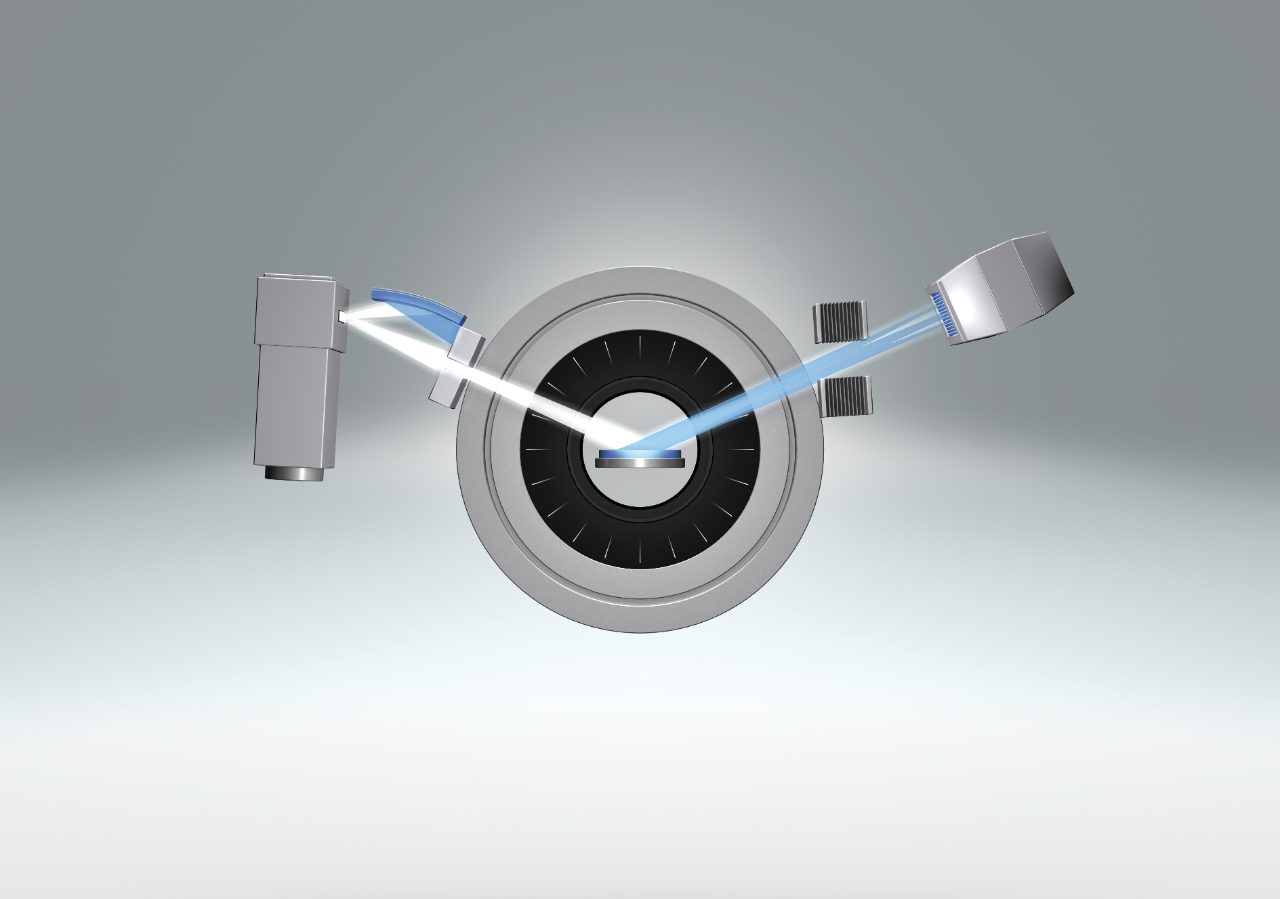

Bragg-Brentano 가하학를 위한 TWIN/TWIN 설정

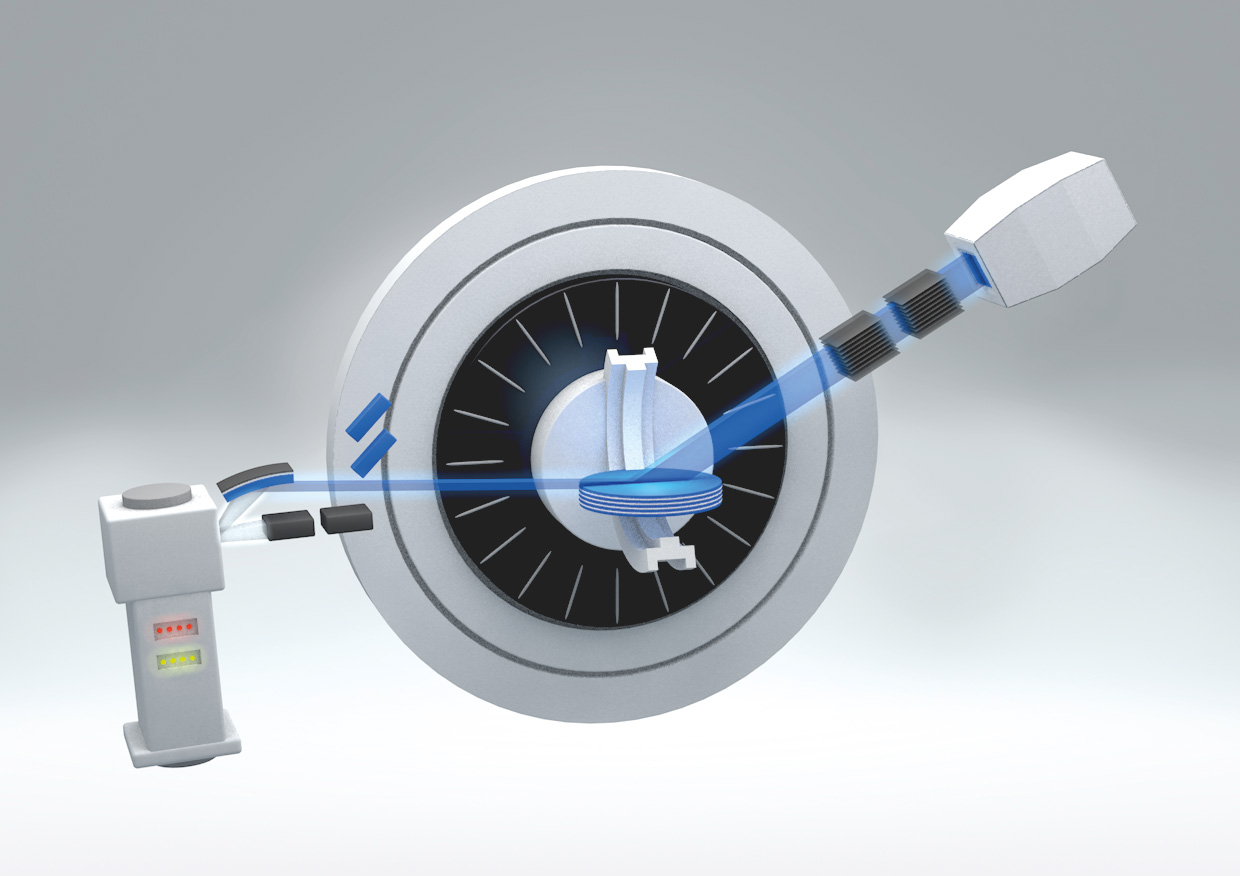

방목 발생 회절을 위한 TWIN/TWIN 설정

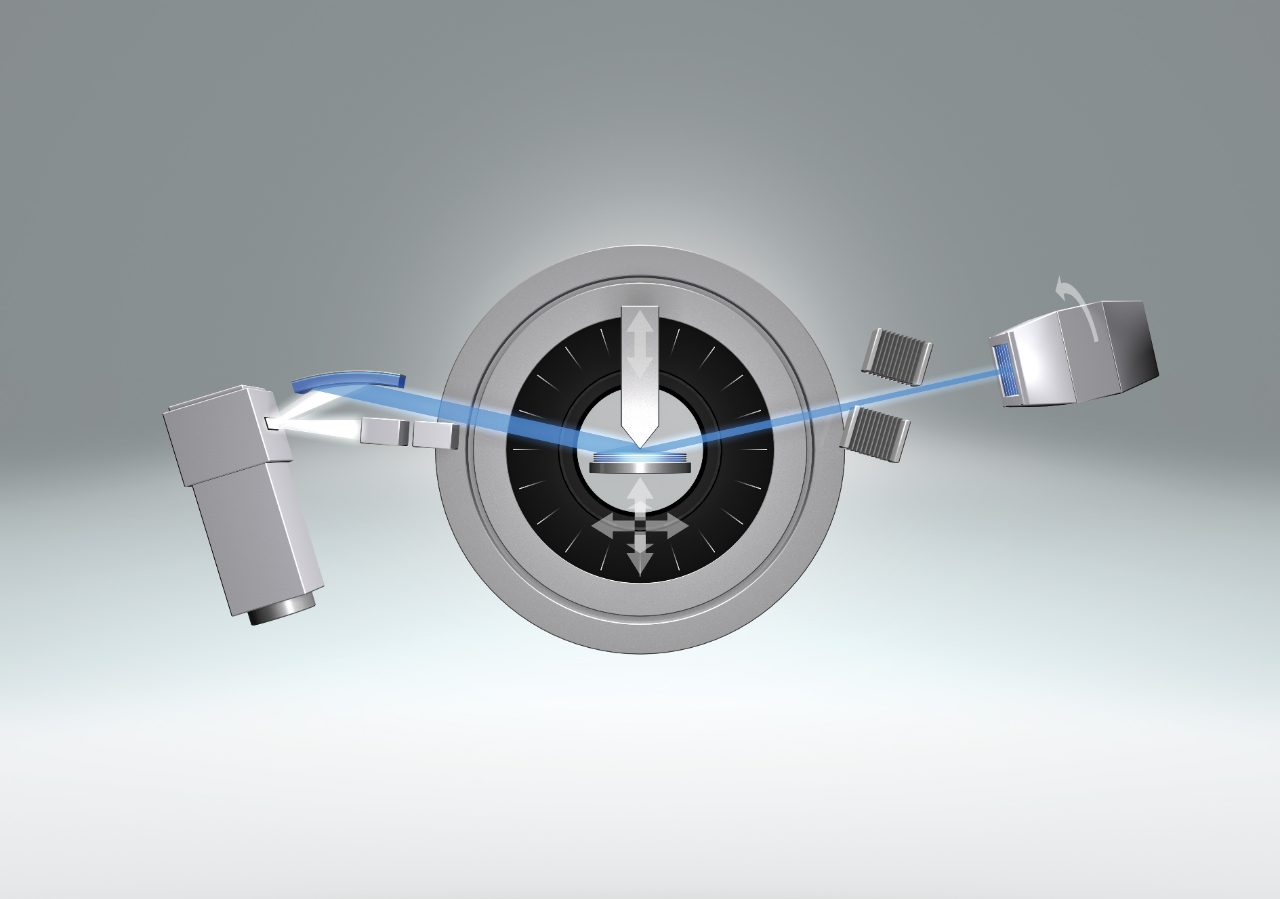

반사 측정을 위한 TWIN/TWIN 설정

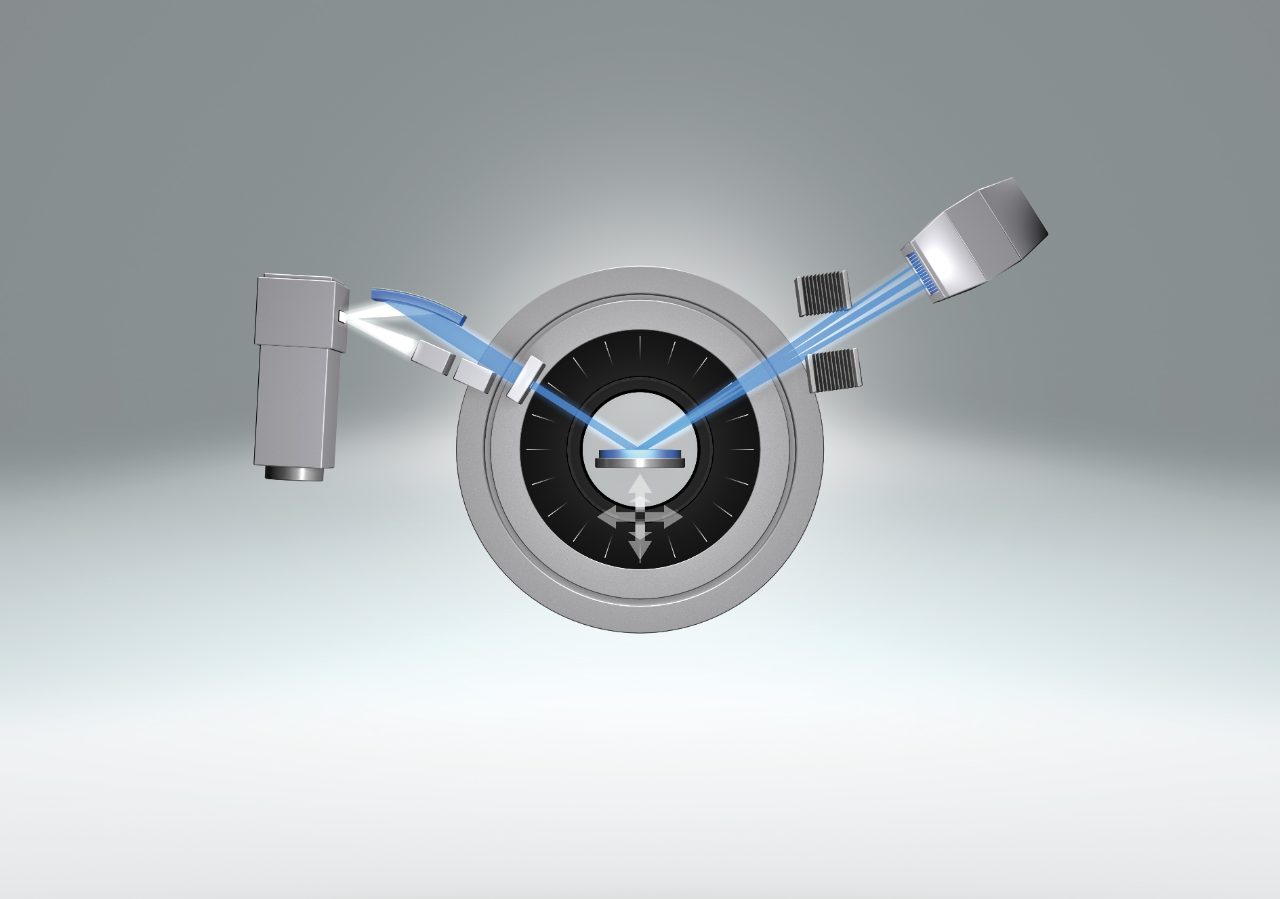

미세 회절을 위한 TWIN/TWIN 설정

탁월한 유연성이 탁월한 사용 용이성을 충족합니다.

TRIO

특허받은 TRIO 옵틱장치는 보조 TWIN 옵틱장치와 결합할 때 최대 6 개의 서로 다른 빔 형상 사이에서 자동 전환되는 푸시 버튼을 고유하게 활성화합니다. 사용자 개입 없이 가장 일반적으로 사용되는 세 가지 기본 빔 형상 간 전환합니다.

기존 Bragg-Brentano 분말 회절에 사용되는 집중된 빔 형상을 위한 전동 슬릿
모세관 실험, 높이에 민감하지 않은 측정, 표면에 민감한 방목 입사 형상, 코팅 두께 측정 및 미세 회절을 위한 고강도 Cu-Kα 평행 빔용 Göbel Mirror
Göbel Mirror + 2-바운스 Ge 채널컷 모노크로마토 고강도 Cu-Kα1 빔용 고분해능 회절(HRXRD) 및 분말 샘플의 순수 Kα1 회절 패턴
Göbel Mirror + 고해상도 Cu-Kα1 빔과 HRXRD을 위한 C2-바운스 Ge 채널컷 모노크로메이터의 에피텍셜 박막 및 분말 샘플의 순수 Kα1 회절패턴

더 알아보기

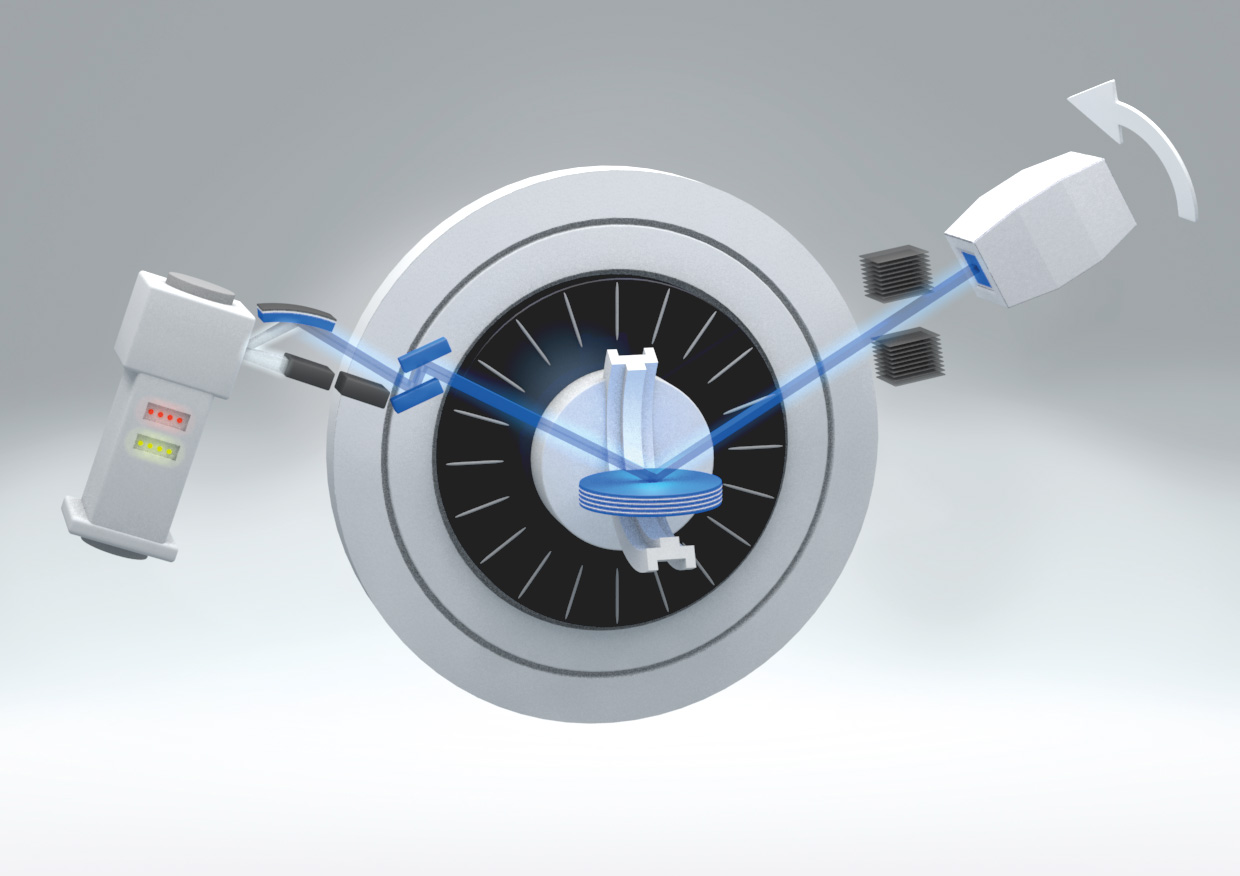

고해상도 X선 회절(HRXRD) 설정

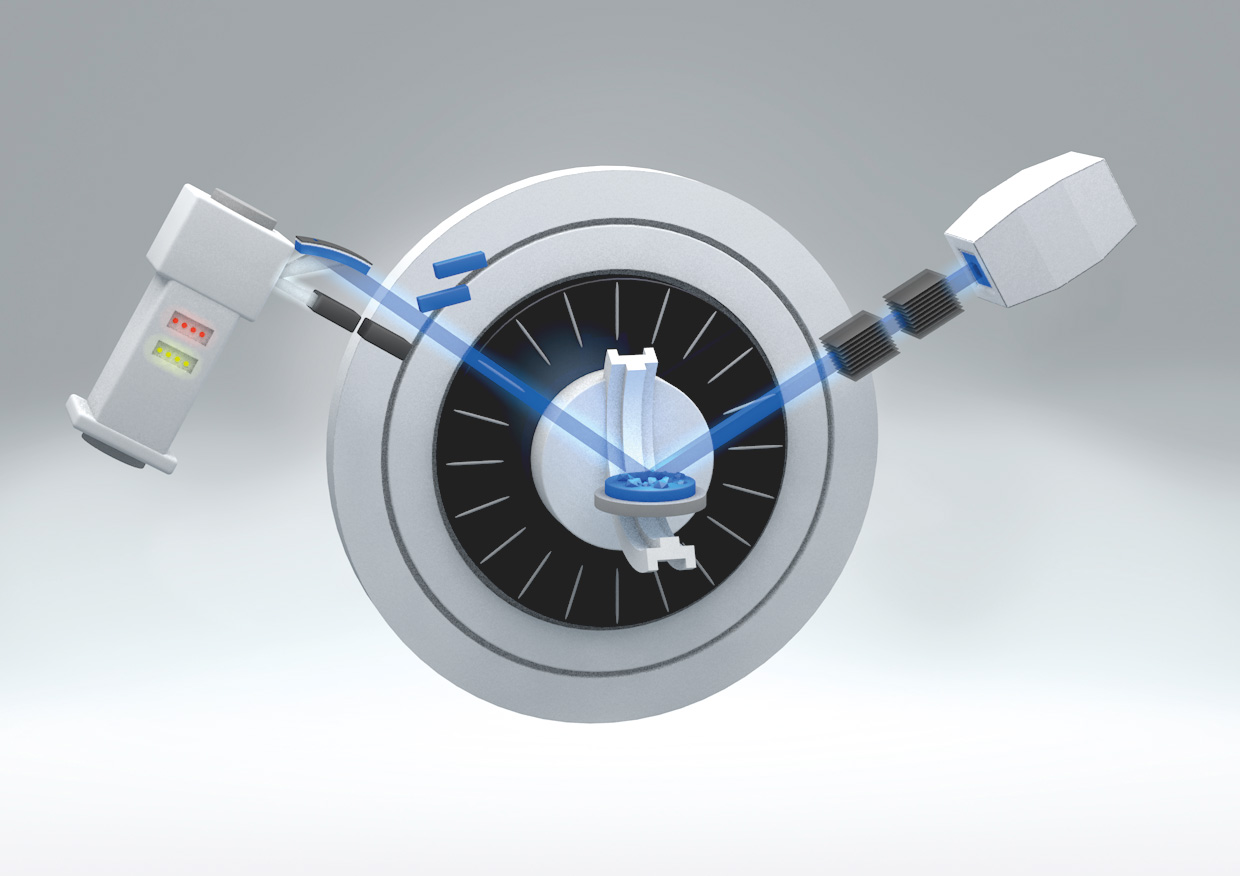

병렬 빔 형상 설정

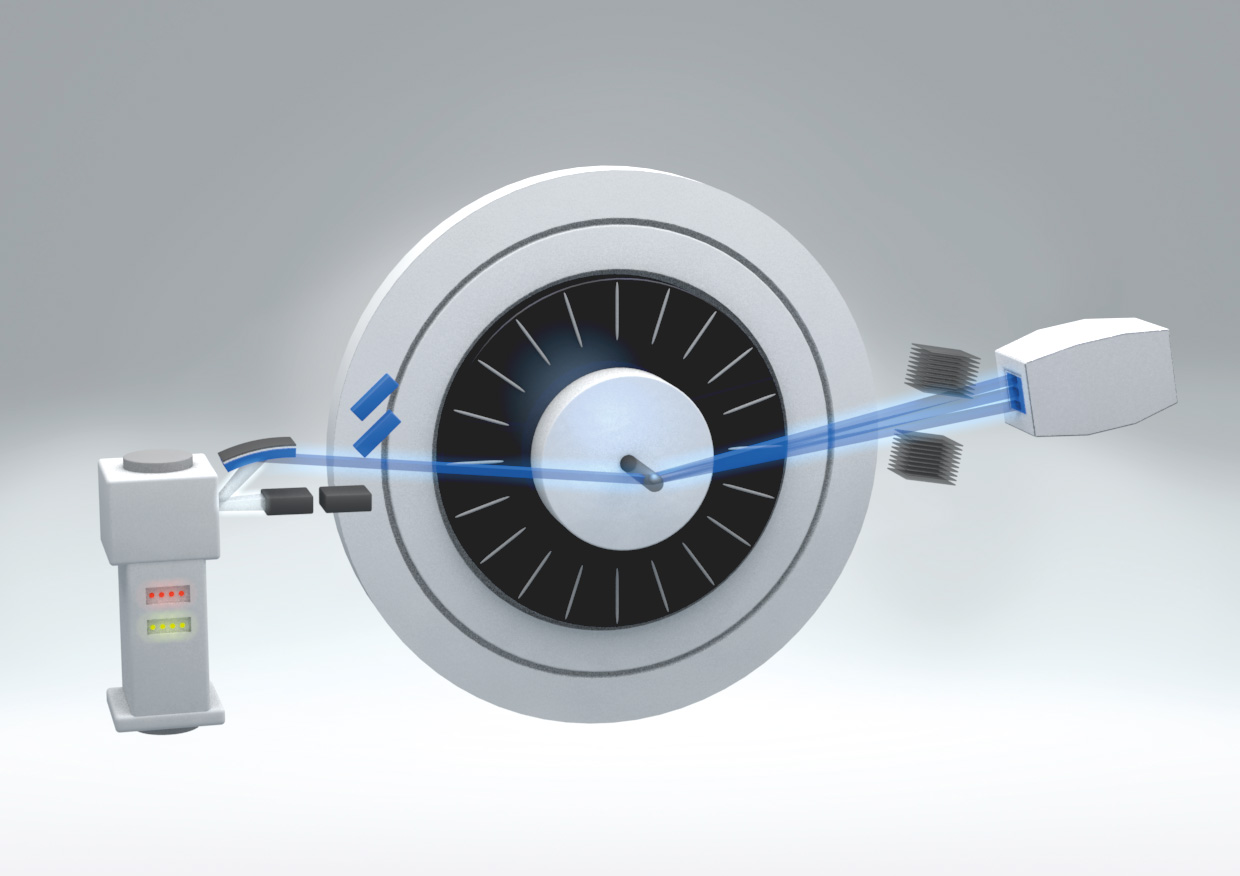

변속기 형상 및 소각 X선 산란(SAXS)용 설정

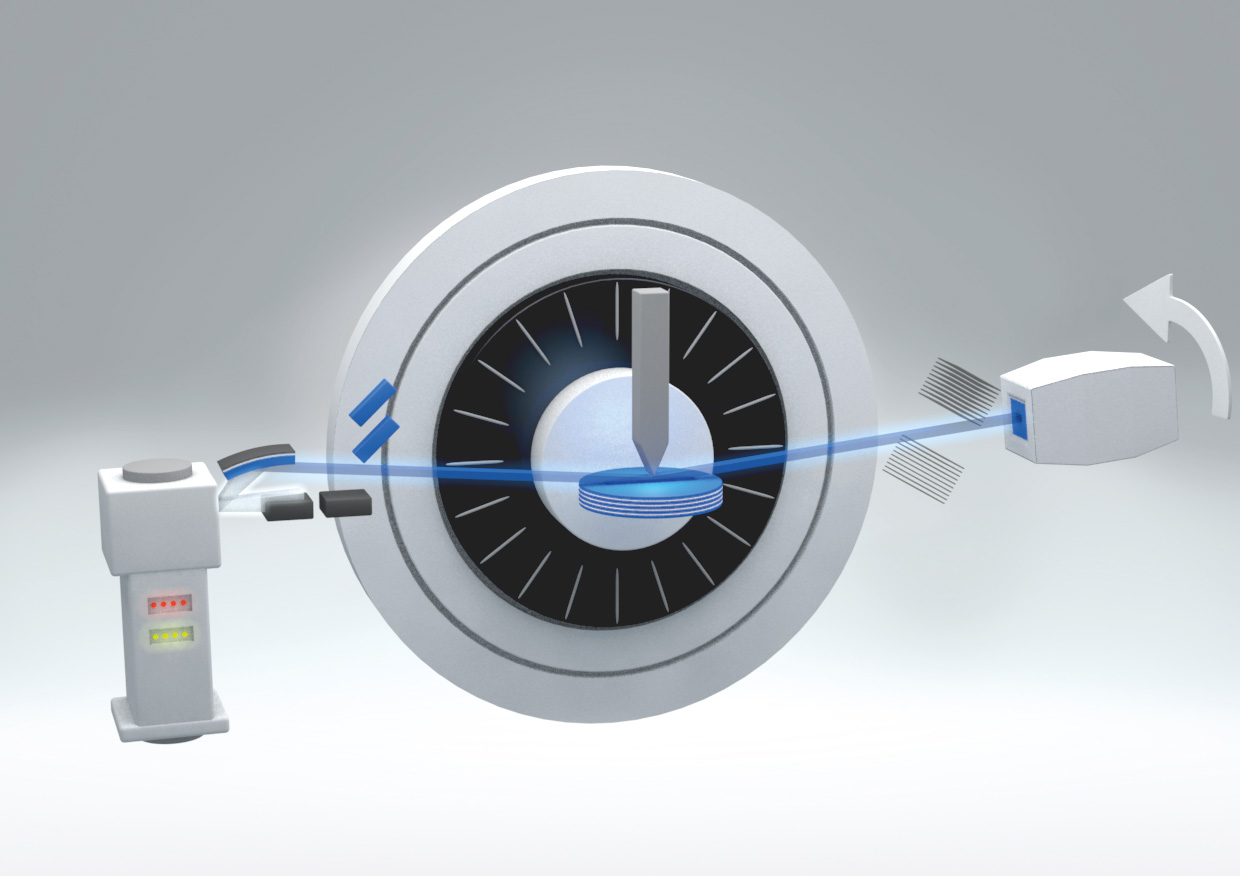

X선 반사율(XRR) 측정 지오메트리

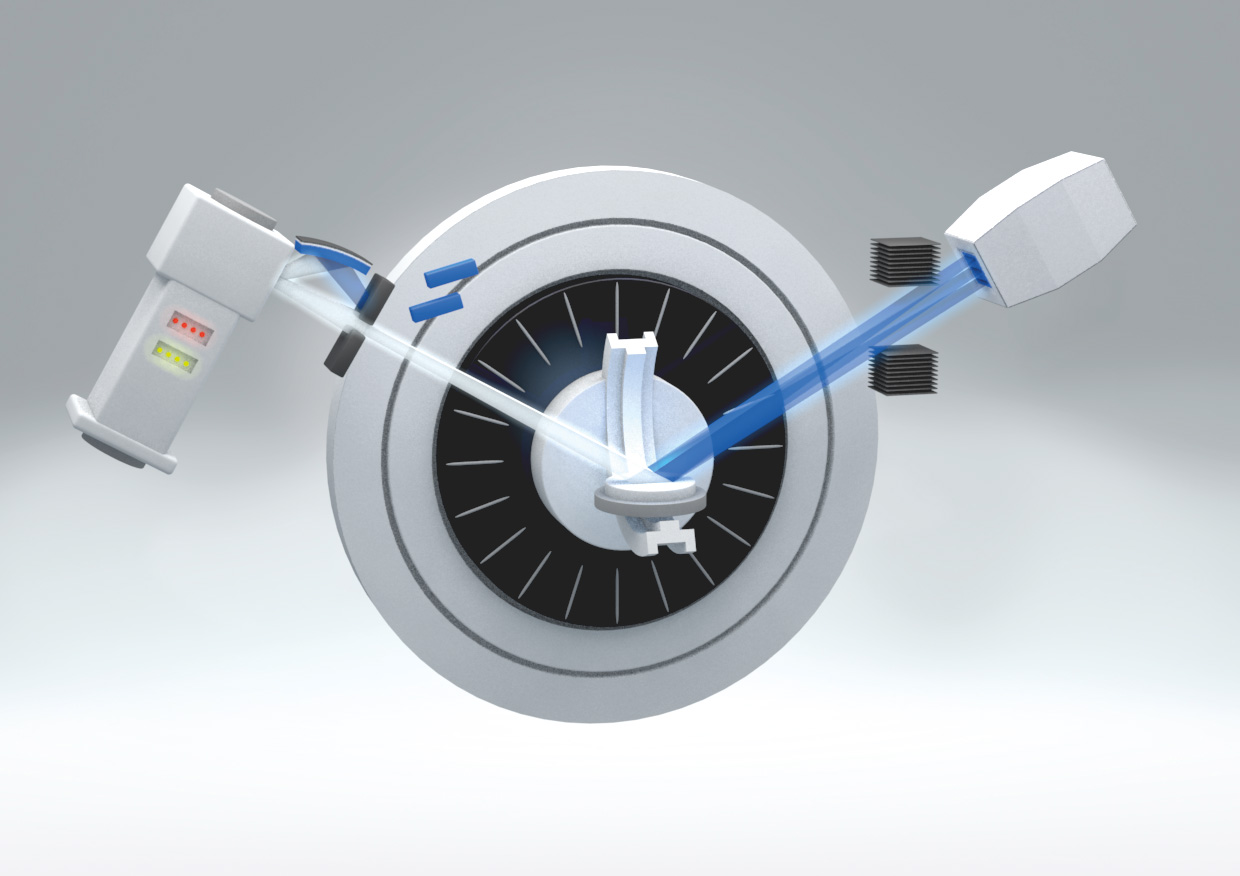

Bragg-Brentano를 위한 TRIO/TWIN 설정

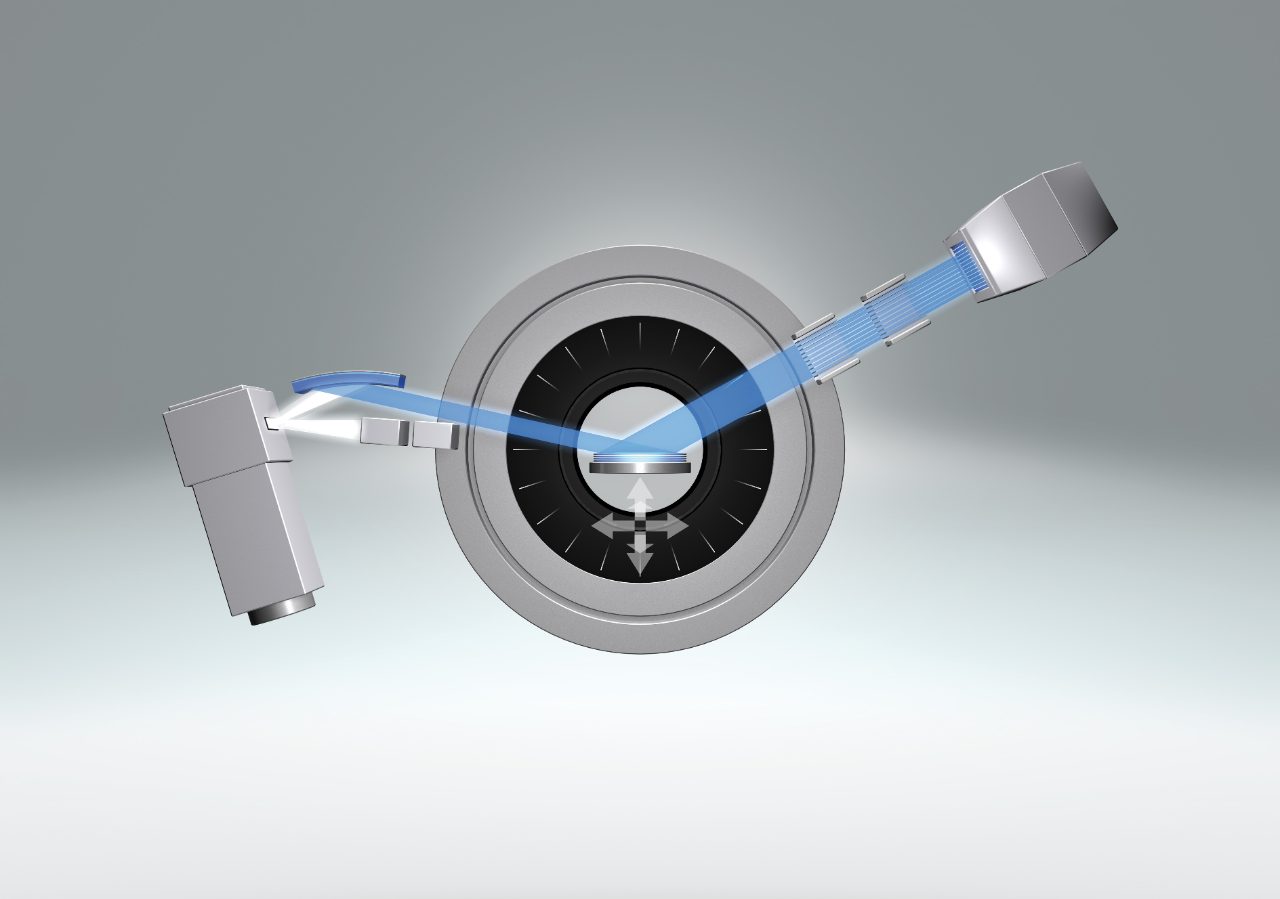

방목 발생 회절을 위한 설정(GID)

박막 응용 분야의 마스터

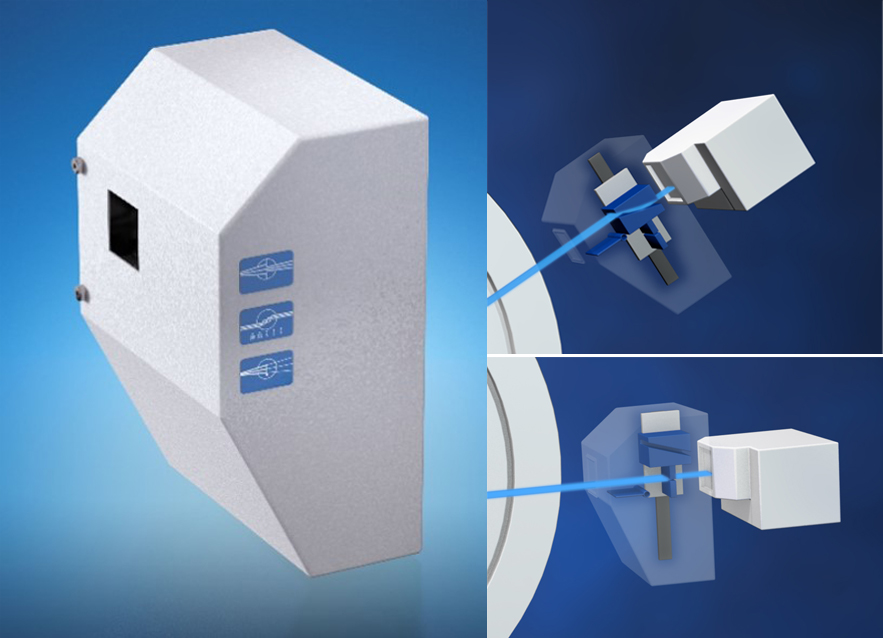

PATHFINDER Plus

PATHFINDER^Plus 옵틱장치를 사용하면 간단한 마우스 클릭으로 이중 축과 삼축 형상 사이를 전환할 수 있습니다. 큰 조리개로 설계된 PATHFINDER^Plus 옵틱은 LYNXEYE 검출기 제품군의 전체 시야를 사용합니다. PATHFINDER^Plus 옵틱은 박막 분석 및 연구에서 모든 샘플 범위에 걸쳐 완전 자동화된 샘플 얼라인먼트를 포함하여 전례 없는 유연성과 원활한 측정을 제공합니다.

높은 플럭스 측정을 위한 전동 슬릿: 모자이크 성이 낮은 샘플 또는 강하게 기울어진 레이어가 있는 샘플에 대한 XRR 및 HRXRD 조사.
XRR, HRXRD 및 RSM 조사와 같이 고해상도 및 낮은 배경이 필요한 응용 분야에 대한 2-바운스 분석기 결정.

또한 PATHFINDER ^Plus 에는 측정된 강도의 선형성을 보장하기 위해 자동화된 흡수기가 포함되어 있습니다.

완벽한 분말 데이터 - 자동

동적 빔 최적화™ (DBO)

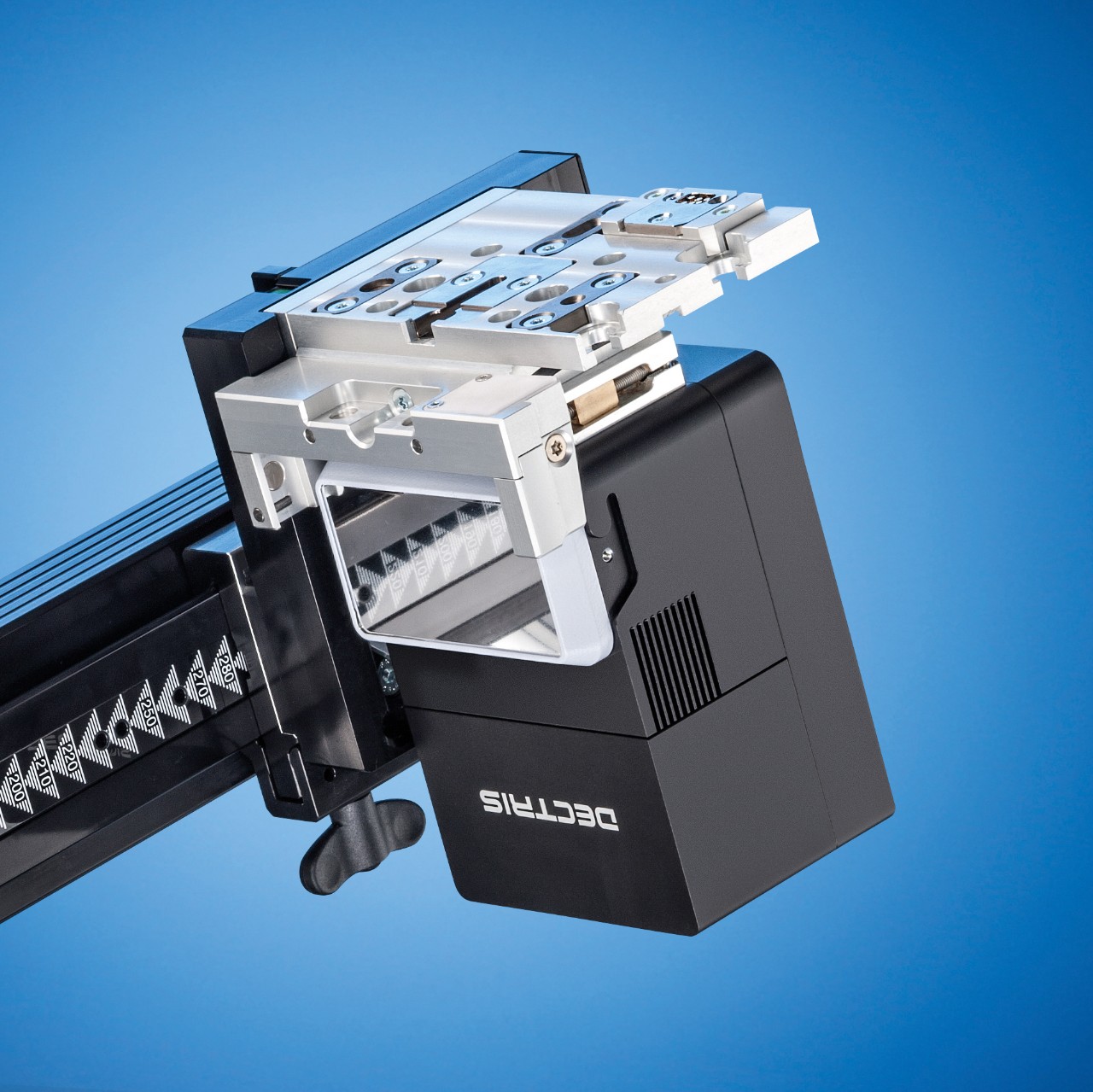

Bruker의 고유한 DBO(Dynamic Beam Optimization) 기능은 X선 회절의 데이터 품질 측면에서 중요한 새로운 기준을 설정합니다. 전동식 발산 슬릿, 전동식 산란 방지 스크린 및 가변 시야각 활성 감지기 창의 자동 동기화는 특히 낮은 각도 2Ɵ에서 탁월한 데이터 품질을 제공합니다. DBO는 LYNXEYE 감지기 제품군의 모든 구성원 (SSD160-2, LYNXEYE-2 및 LYNXEYE XE-T)과 EIGER2 R 500K 감지기에서 지원됩니다.
