显微计算机断层扫描 / 三维 X 射线显微镜

X4 POSEIDON

巧妙的 3D X 射线成像

模块化台式解决方案

新型台式 X 射线显微镜

模块化
根据您的分析需求定制系统
有效
以锐利的对比度分辨小至 2 微米的特征
易于使用
通过简单明了的工作流程和直观的用户界面,快速顺利地开展工作
下载 X4 POSEIDON 手册
下载

显微 CT 和 3D X 射线显微镜的未来

X4 POSEIDON 是一款功能强大的微型计算机断层扫描机,采用紧凑的台式设计,具有落地式系统的功能。



显微计算机断层扫描(Micro-CT)又称三维 X 射线显微镜(3D XRM),是一种先进的成像技术,可为生物医学、生命科学和材料科学提供深入的样品三维视图。

X4 POSEIDON - 一瞥:

X4 POSEIDON 是最先进的高分辨率三维 X 射线成像系统,它建立在我们久负盛名的 SKYSCAN 1272 和 SKYSCAN 1275 系统的成功基础之上。

X4 POSEIDON 的模块化硬件和以用户为中心的软件可满足任何分析任务的需要。得益于其旗舰技术,该系统在视场、放大率和速度之间实现了有效平衡--扫描速度快如闪电,覆盖范围广,可分辨小至 2 μm 的特征。

X4 POSEIDON 结合了两个探测器,是有史以来第一个多视角台式三维 X 射线显微镜解决方案。我们先进的采集算法和独特的 GEM Plus™ 功能可确保以最佳方式采集每一组三维图像。

X4 POSEIDON 是一种无障碍的步入式系统,具有简单明了的工作流程、直观的用户界面和多语言支持,提供无与伦比的易用性。

X4 POSEIDON 只需要标准电源和实验室工作台,就可以安装在任何实验室中,为每个人、每个地方带来高质量、非破坏性的三维成像!

了解 X4 POSEIDON - 适合所有人的台式 X 射线显微镜。

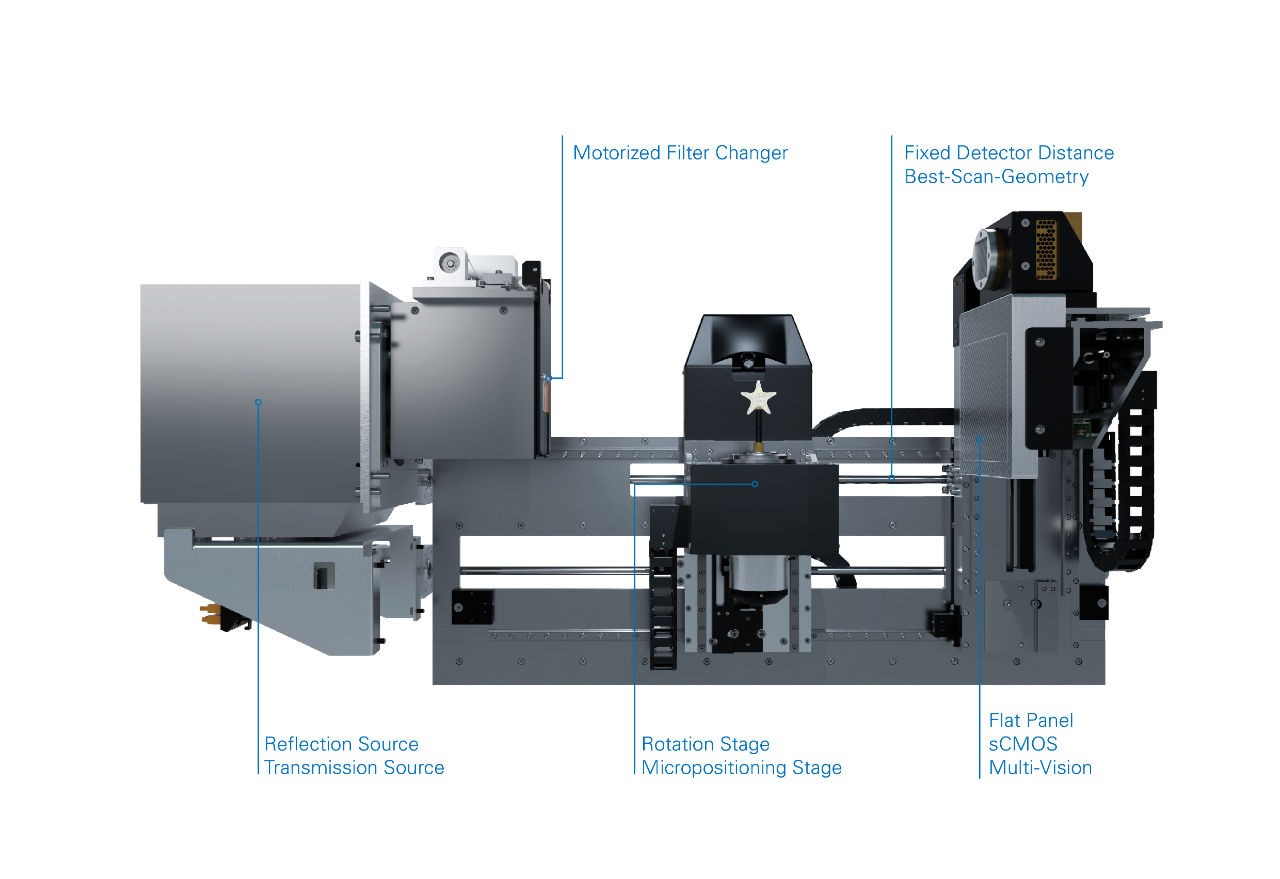

模块化台式机系统,可持续发展

X4 POSEIDON 是一种模块化 X 射线台式显微镜。该仪器可以根据不同的需求进行升级,而且随着技术的发展,还可以轻松集成新的组件。

X4 POSEIDON 从一开始就是一个全面的微型计算机断层扫描解决方案,具有多种高级功能增强用户体验。

X4 POSEIDON 的基本配置包括一个成熟的反射 X 射线源和多功能平板探测器。有了这些组件,该系统就能在不影响分辨率的情况下,以卓越的视野和锐利的对比度进行超快速扫描。

无论您的实验室是支持不同研发领域的多个用户,还是支持特定的工业流程,X4 POSEIDON 都能提供全面的无损、定性和定量三维分析功能。

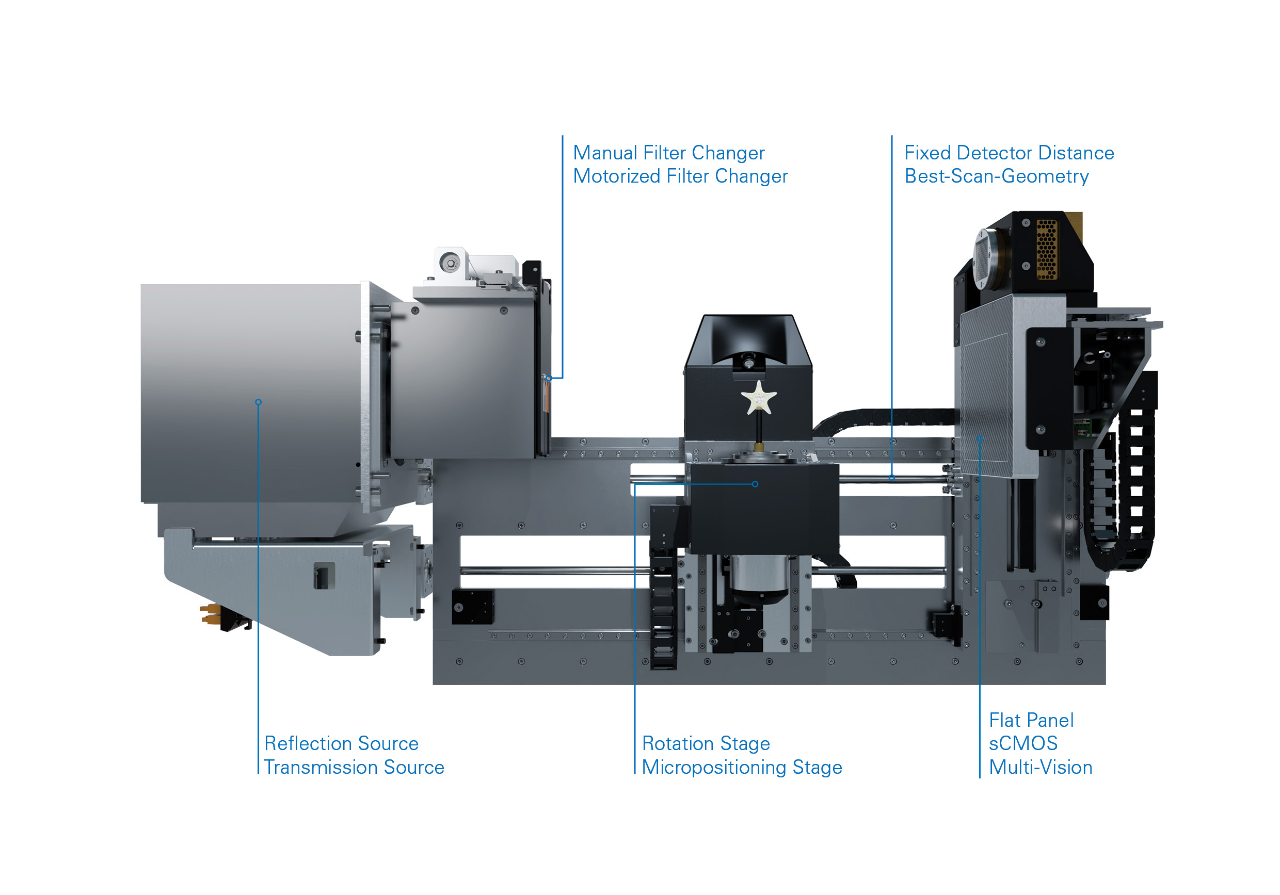

X4 POSEIDON--模块化台式 3D X 射线分析系统。

GEM Plus™: 成像的终极灵活性

X4 POSEIDON 结合了最佳扫描-几何和多尺度视野技术,通过几何放大倍率增强模式(GEM Plus™)为台式机提供了极高的灵活性。

通过将样品移近光源或移近探测器,可实现视场和分辨率的平衡。利用最佳扫描几何技术,探测器也可以连续移动,从而在实现相同放大倍率的同时,对给定的样品尺寸进行理想的锥形光束利用,从而显著提高扫描速度。

GEM Plus™ 以 Multi-Vision 和 Best-Scan-Geometry 为基础,在纯分辨率、扫描速度和视场角之间实现了完美平衡。

GEM Plus™ 利用探测器的移动(最佳扫描几何)和 X4 POSEIDON 的多尺度视野功能,在高速扫描时提供均衡的图像。

多视野: 双探测器技术实现快速高分辨率 3D 成像

X4 POSEIDON 是唯一真正的多探测器台式 XRM 解决方案。它可以配备多功能平板探测器、科学级 CMOS 探测器或两者兼备!

在选择满足您需求的理想探测器时,您必须考虑视场角、分辨率和扫描速度之间的平衡。如果速度是重中之重,那么平板探测器就非常适合您的应用。另一方面,sCMOS 探测器则是实现最高分辨率的理想选择。

有了 X4 POSEIDON,您就不必再做选择了--多亏了 Multi-Vision 功能,您可以两者兼得!

X4 POSEIDON 平台允许现场升级到 Multi-Vision。

平板探测器

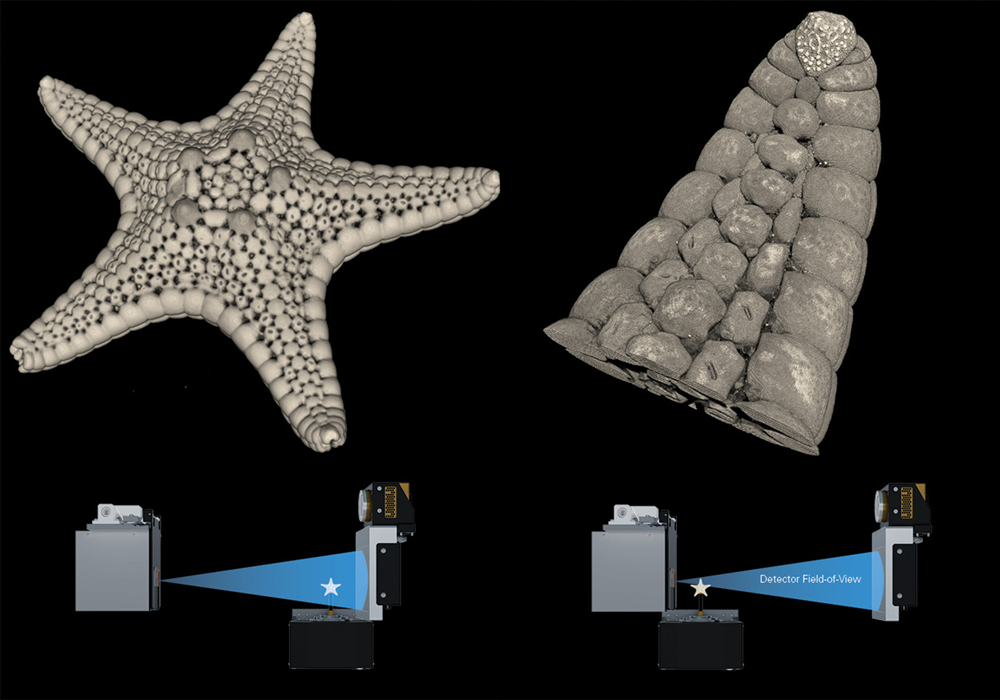

使用 X4 POSEIDON 平板探测器对海星进行显微 CT 成像/三维 XRM 扫描。样品的相对定位可获得最大视场或最大放大率。

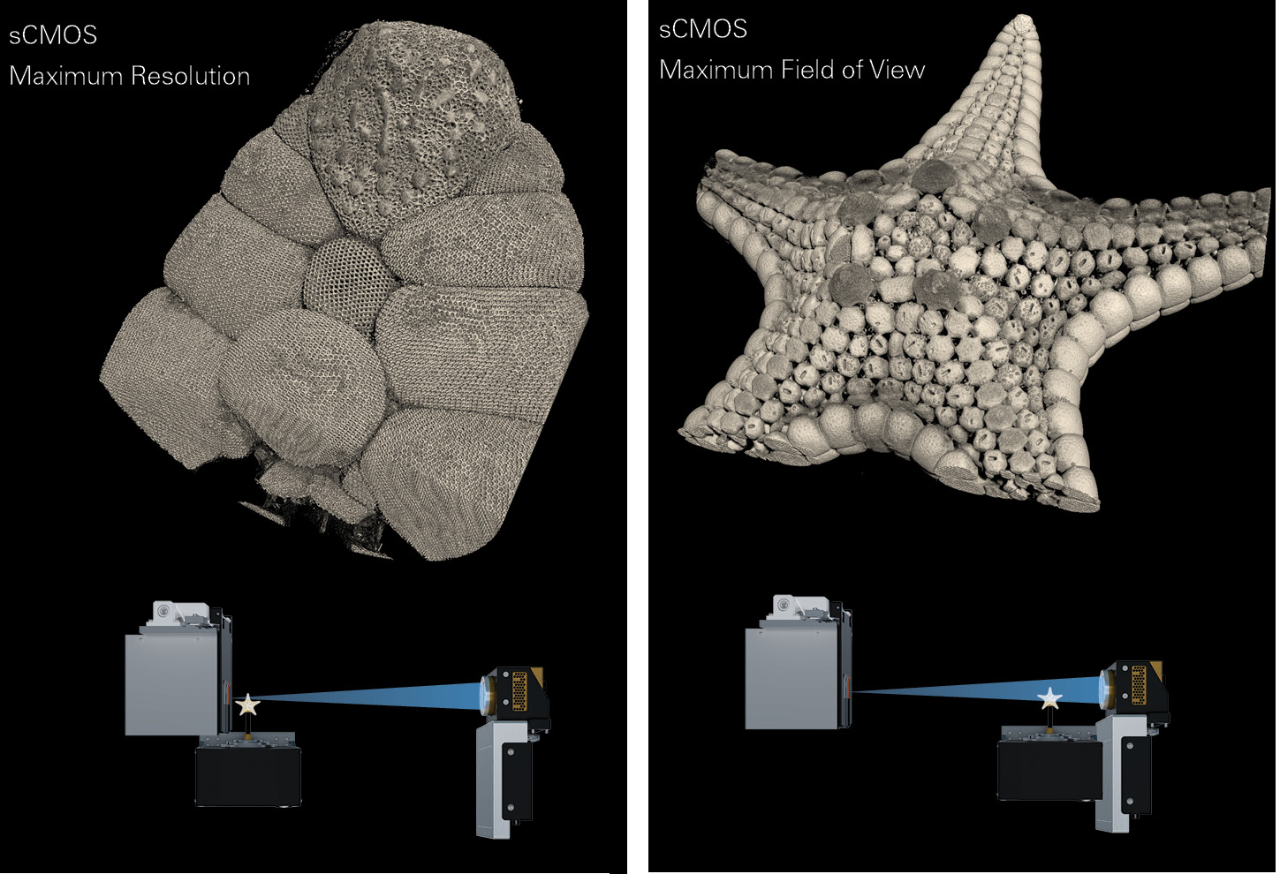

sCMOS 探测器

使用 X4 POSEIDON 的 sCMOS 探测器对海星进行显微 CT 成像/三维 XRM 扫描。样品的相对定位可获得最大视场或最大放大率。

强大的 X 射线能力

X4 POSEIDON 支持最新一代微焦 点X 射线源。随着需求的不断变化,该平台允许现场更换光源。

高能反射 X 射线源

反射 X 射线源产生的 X 射线束能量高达 100 kV,功率为 20 W。这种工业级射线源是多用户、实验室或筛查工作的最佳选择。它无需维护,拥有成本低。

微聚焦透射 X 射线源

透射 X 射线源的光斑尺寸为 2 µm,是获取高分辨率数据的完美研究解决方案。110 kV 的最大能量将应用范围扩展到更高密度和更大尺寸的样品。

我们的 3D 分辨率保证

每台布鲁克三维 X 射线显微镜都具有独特的三维分辨率保证。在出厂校准期间,使用行业标准 JIMA 2D 和 3D QRM 模型对 2D 和 3D 分辨率性能进行了测试和记录。安装后,通过重复 2D JIMA 测量来保证现场性能。

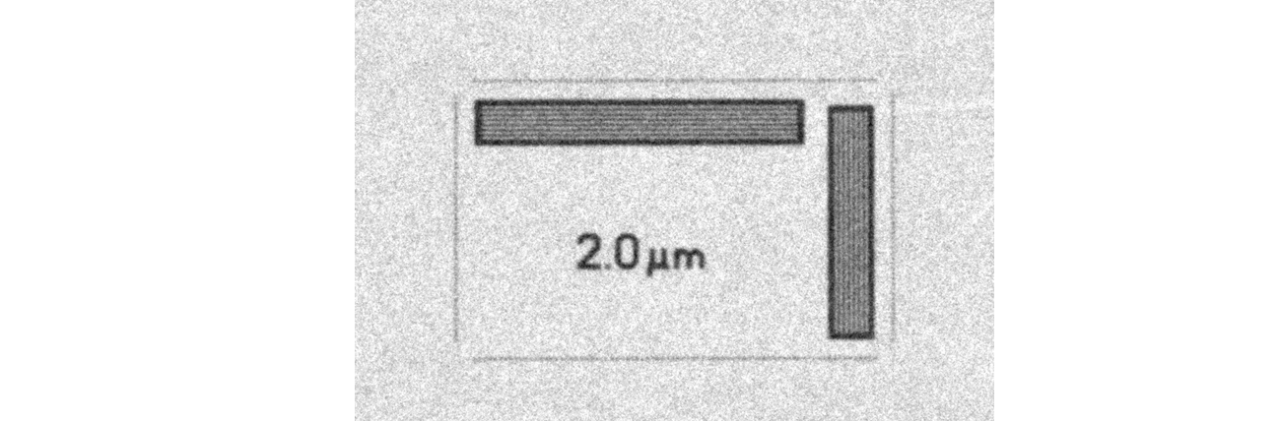

利用透射源 sCMOS 探测器采集的 2D JIMA 标准。

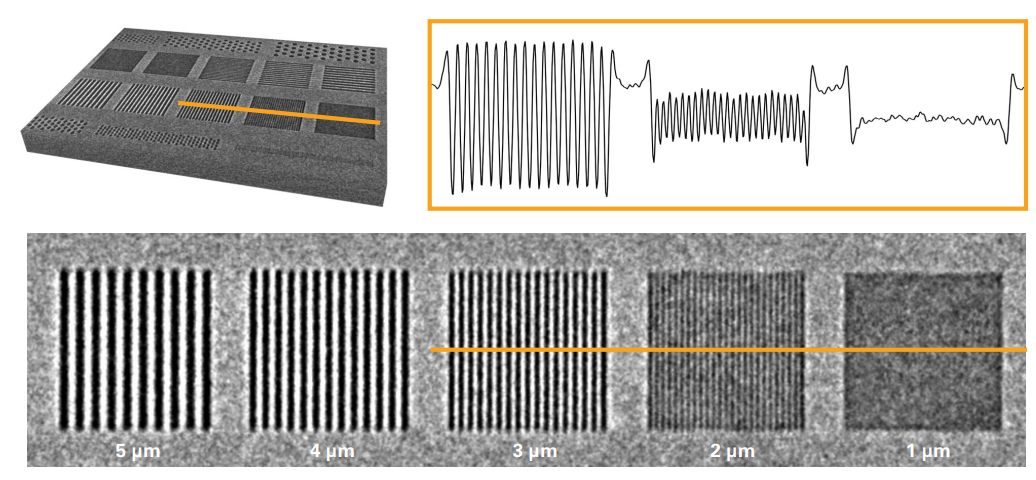

使用透射源和 sCMOS 探测器采集的三维 QRM 标样。三维重建体积(左上)、提取切片(下)和整合线(右上)。

提高生产力和吞吐量

X4 POSEIDON 可选 15 位自动进样器,以最大限度地提高仪器的使用率,减少操作员工作。

紧凑的自动进样器位于仪器前方,符合人体工程学原理。每个位置的状态都由 LED 指示灯显示,可随时添加或更换样品,即使在操作过程中也是如此。智能加载算法(专利申请中)优化了样品吞吐量。

每个位置最多可容纳直径 50 毫米、高 80 毫米的样品。小样品可以垂直堆叠并捆绑在一起,以增加容量。

不使用时,自动进样器不需要拆卸,不影响进入仪器,装载大型样品或特殊平台。

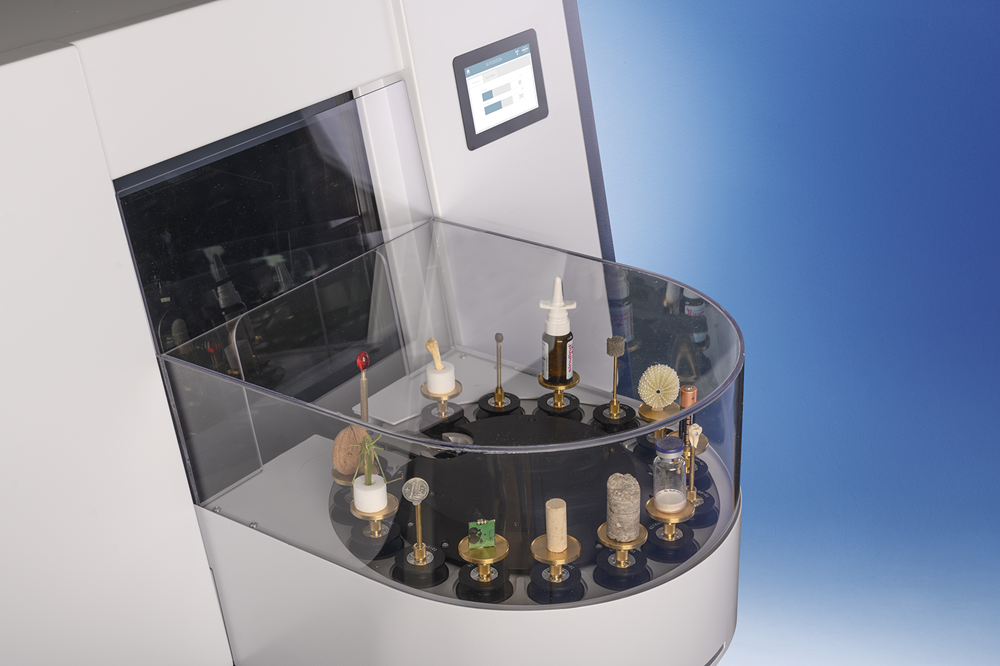

X4 POSEIDON 配备 15 位自动进样器。

4D-CT:完美集成

通过源功率、探测器速度效率、可变几何形状和高级扫描模式提高吞吐量,为使用专有特殊平台进行压缩测试、拉伸测试和非环境温度测试的原位 4D-CT 实验提供了新的可能性。

布鲁克材料测试平台可分别执行高达 4400 N 和 440 N 的压缩和拉伸实验,而布鲁克的加热和冷却平台可达到低于环境温度 25 °C 至 80 °C 的温度。

所有平台都集成在软件和硬件中,无需额外电缆。机箱内的接口允许使用定制或第三方平台。

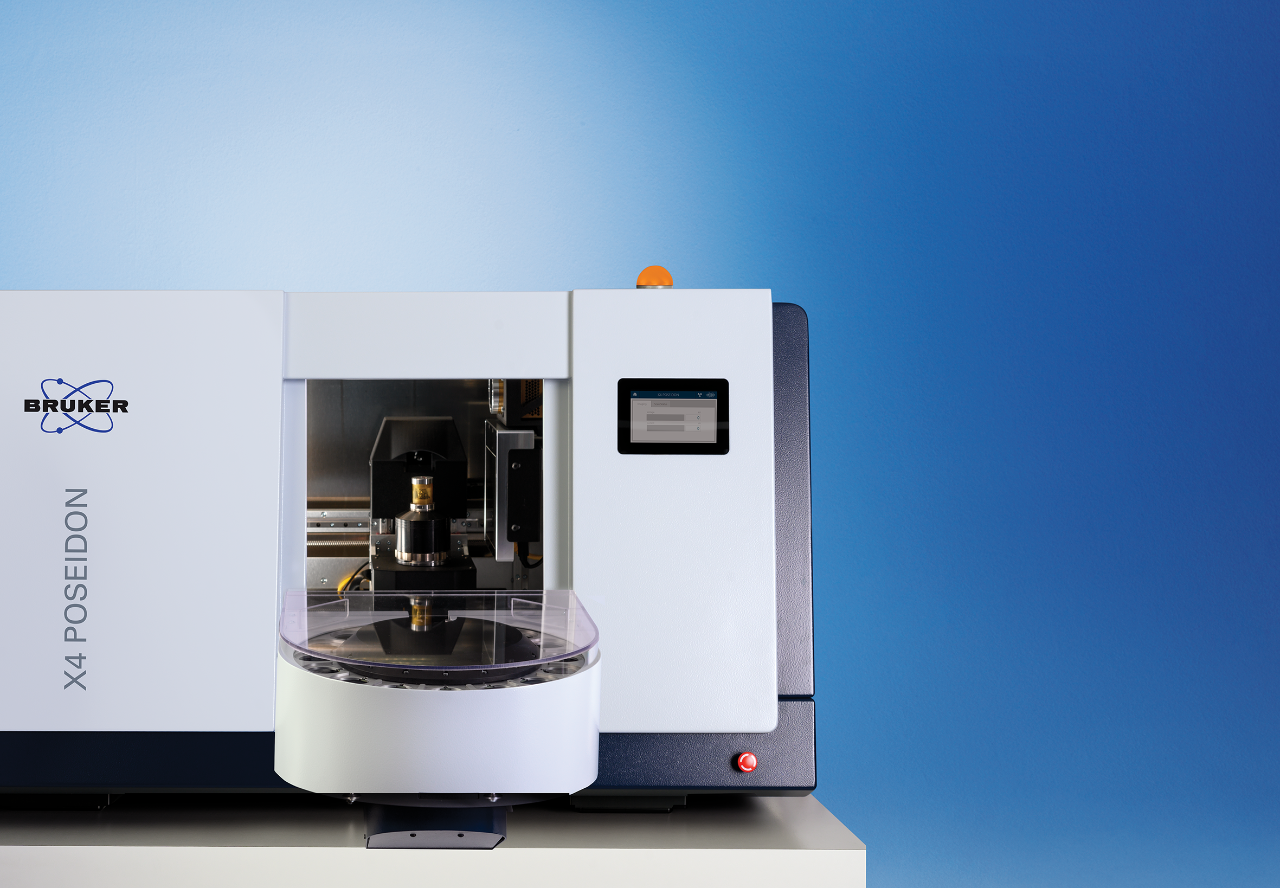

X4 POSEIDON 可用于进行 4D-CT 测试,并配有集成的技术和热测试台。

3DxSUITE 软件 - 交钥匙测量和分析解决方案

直观、简单但功能强大 - 3DxSUITE 软件的设计旨在激发人们探索内部结构的兴趣。以用户为中心的设计确保即使是新手也能轻松开始成像。

  • 允许轻松扩展硬件和软件
  • 用户和数据管理
  • 灵活图形用户界面
  • 支持多种语言
  • 标准配置包括三维检查、可视化和分析
  • 相位还原算法可揭示标准吸收对比度无法揭示的特征
  • 先进的扫描算法确保最佳图像质量

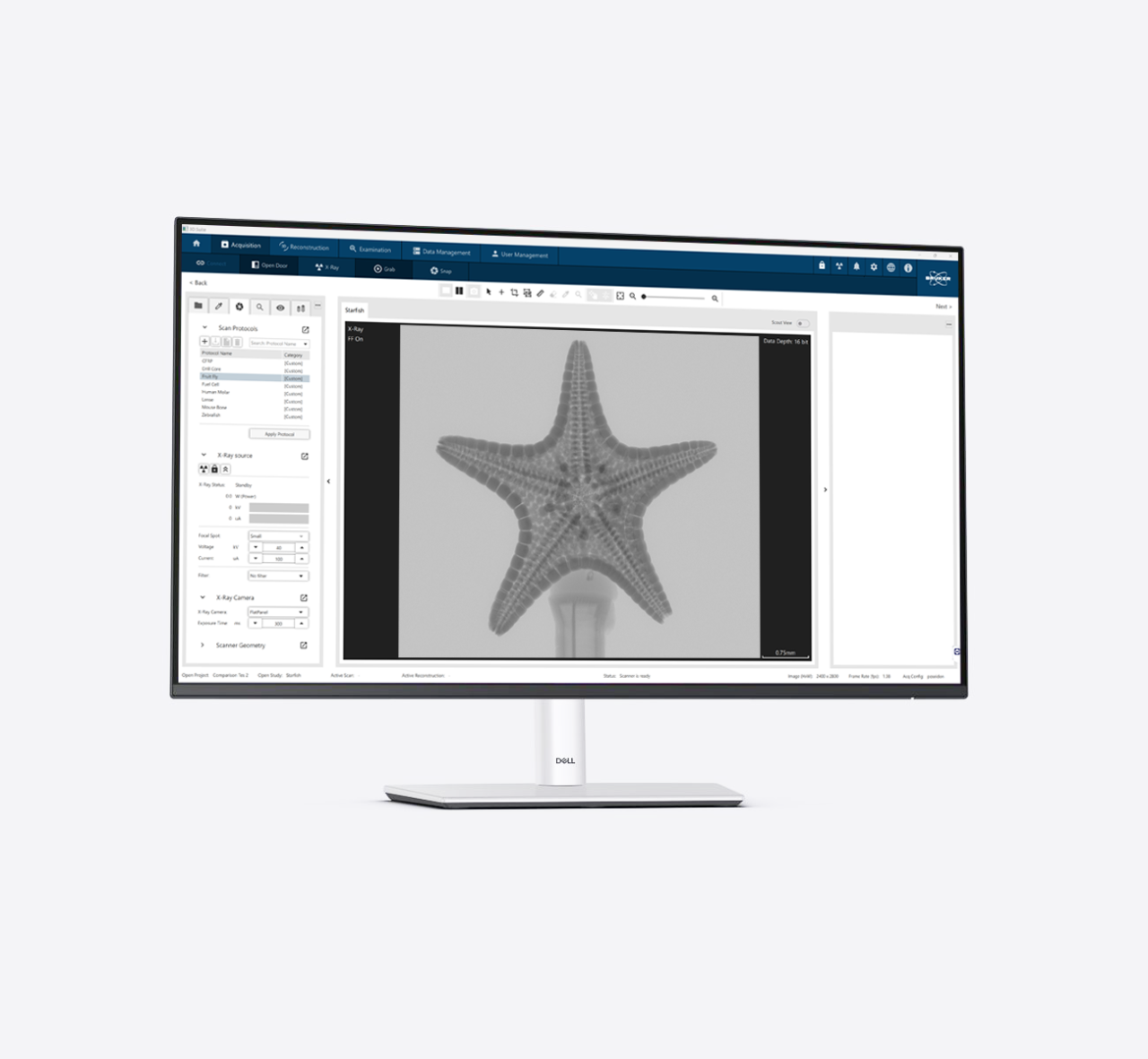

直观的 3DxSUITE 软件甚至可以让新用户执行显微 CT 和 3D XRM。

适用于任何应用的 3D X 射线成像: 查看下面的东西

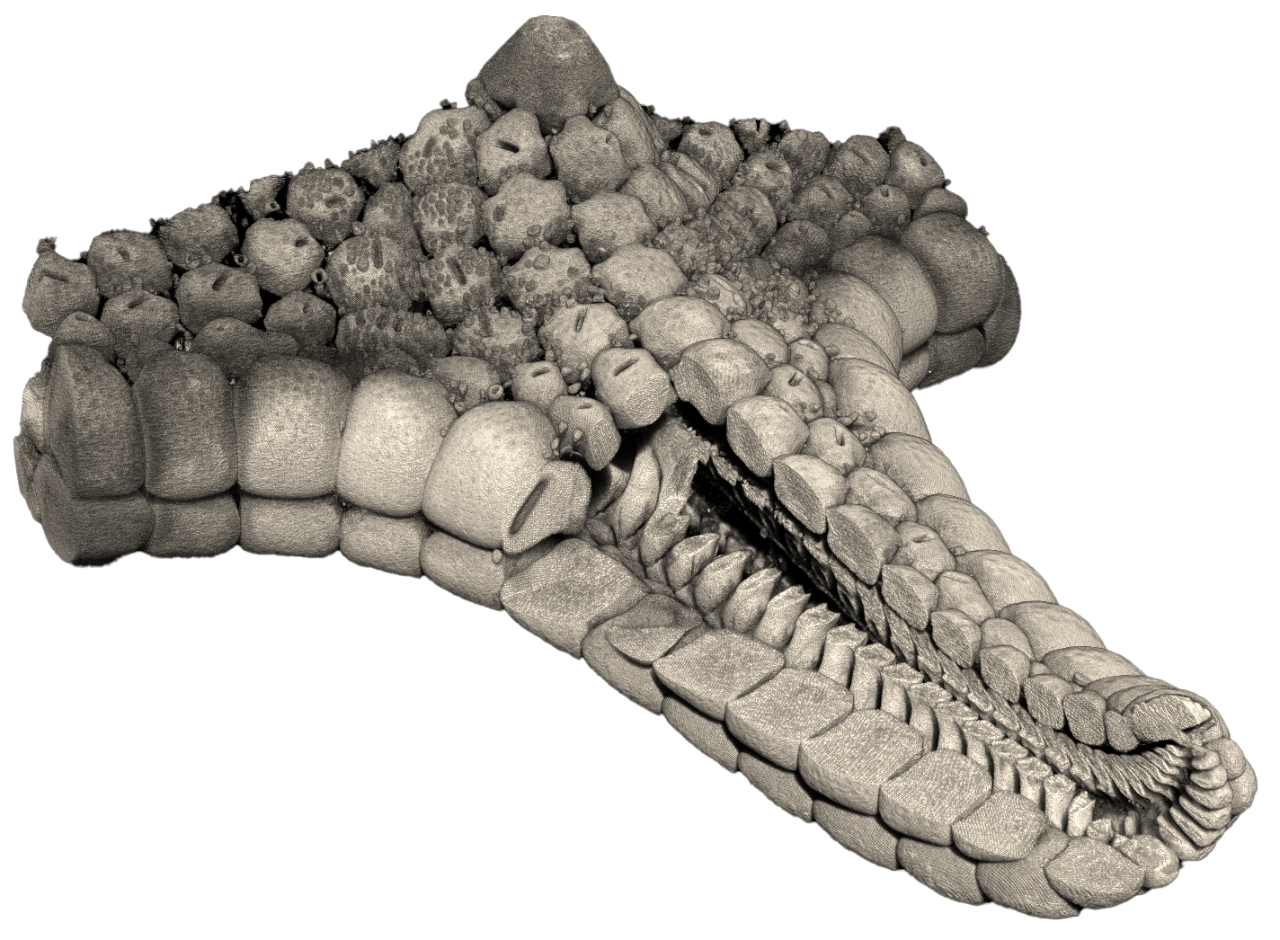

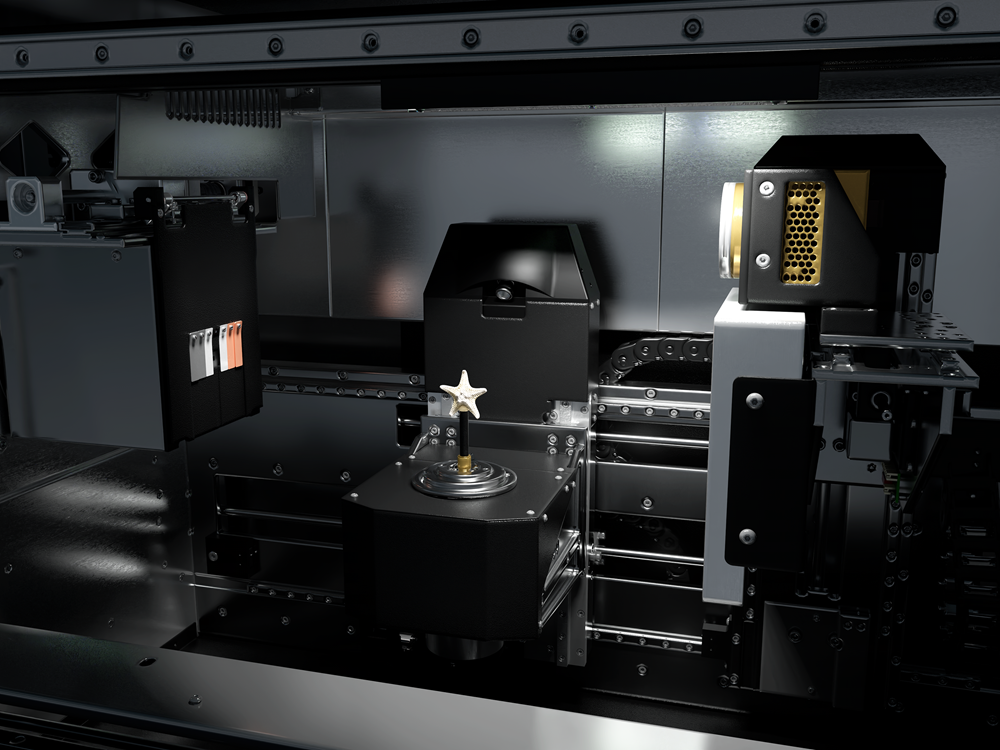

海星的显微 CT 图像 - 使用 X4 POSEIDON 进行三维 X 射线成像,可提供微观分辨率的样品内部结构三维视图。

没有一种分析技术能像显微镜一样普及,因为眼见为实。无论是使用可见光、电子还是原子尖锐悬臂,这些探针都仅限于表面。

X 射线显微镜改变了这一模式,它提供了一个无损的三维视角来观察微观世界,让人们深入了解内部结构,揭示故障机理或确认制造是否成功。

三维 X 射线成像为显微镜增加了第三个维度。

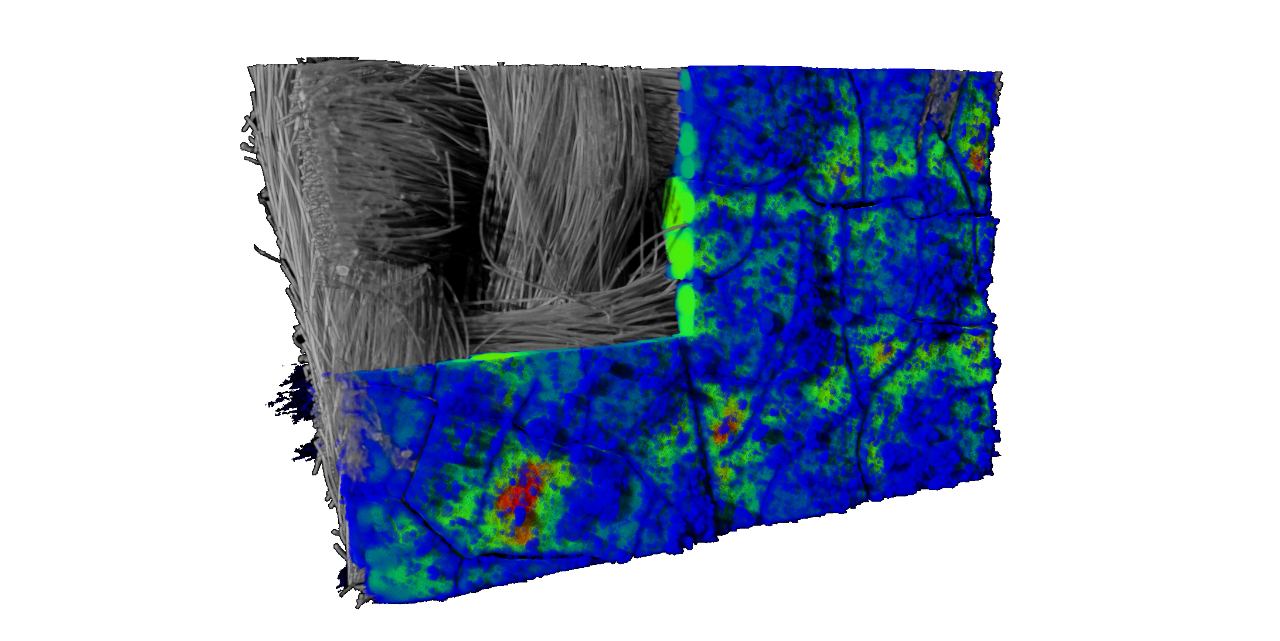

材料科学中的三维 X 射线显微镜

X4 POSEIDON 的多功能性意味着它可以广泛应用于材料科学领域--从新型材料的研发到高科技电子和光学元件的故障分析。

了解更多信息,并在我们的材料科学应用页面上查看X4 POSEIDON的示例。

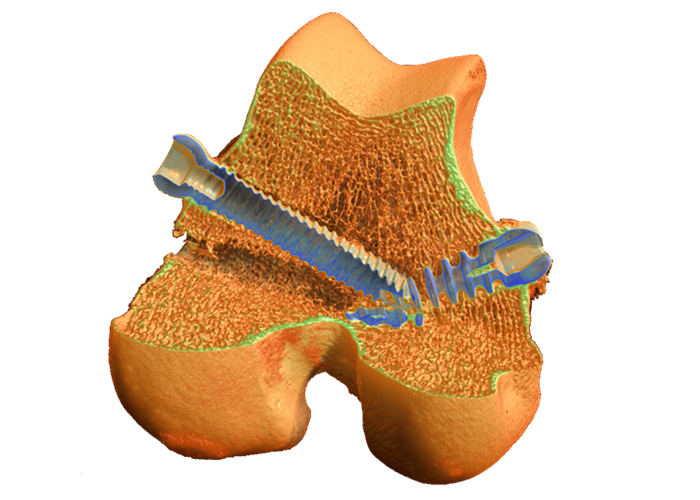

生命科学领域的显微 CT 成像

X4 POSEIDON 是生命科学领域的强大工具,可进行高分辨率、非破坏性的显微 CT 成像。该系统的台式设计意味着,现在每个生物医学实验室都能从显微 CT 分析中获得宝贵的见解。

了解更多信息,并在我们的生命科学应用页面上查看X4 POSEIDON的示例。

X4 POSEIDON 技术参数

特征 参数 优势
X 射线源

反射式

高达 100 kV,20 W

4 W< 5 µm 光斑,4 W

免维护密封式 X 射线源

用于质量控制和 4D XRM 的快速扫描

透射式

高达 110 kV,16 W

微米光斑,2 W

焦斑小,分辨率高
X 射线探测器 1600 万像素 sCMOS(4096 x 4096 像素) 细间距探测器,实现最高分辨率
700 万像素平板(2800 x 2400 像素) 高帧频探测器,实现高吞吐量
物体尺寸 直径最大 110 毫米 样品室可容纳各种尺寸的样品

高度可达 300 毫米

自动进样器

15 个位置

(每个位置直径最大 50 毫米,高度最大 80 毫米)

无人值守的高通量

自动换样提高效率

随时添加/移除样品,不会中断当前扫描

尺寸

宽 1250 毫米 x 深 604 x 高 690

重量 350 千克

节省空间的台式系统,适用于任何实验室
电源 100 - 240 V AC,50 - 60 Hz,最大 3A 最低安装要求,标准电源即可
