Micro-CT / Microscopio de Rayos X 3D

X4 POSEIDON

Imágenes ingeniosas de rayos X en 3D

Solución Modular de Sobremesa

Una nueva clase de microscopios de rayos X 3D de sobremesa

Modular.
El sistema se adapta a sus necesidades analíticas
Efectivo.
Resuelve características tan pequeñas de hasta 2 µm con un contraste increíblemente nítido
Accessible.
Trabaja de forma rápida y fluida gracias a sencillos flujos de trabajo y una interfaz de usuario intuitiva
Descargar el catálogo del X4 POSEIDON
Descargar

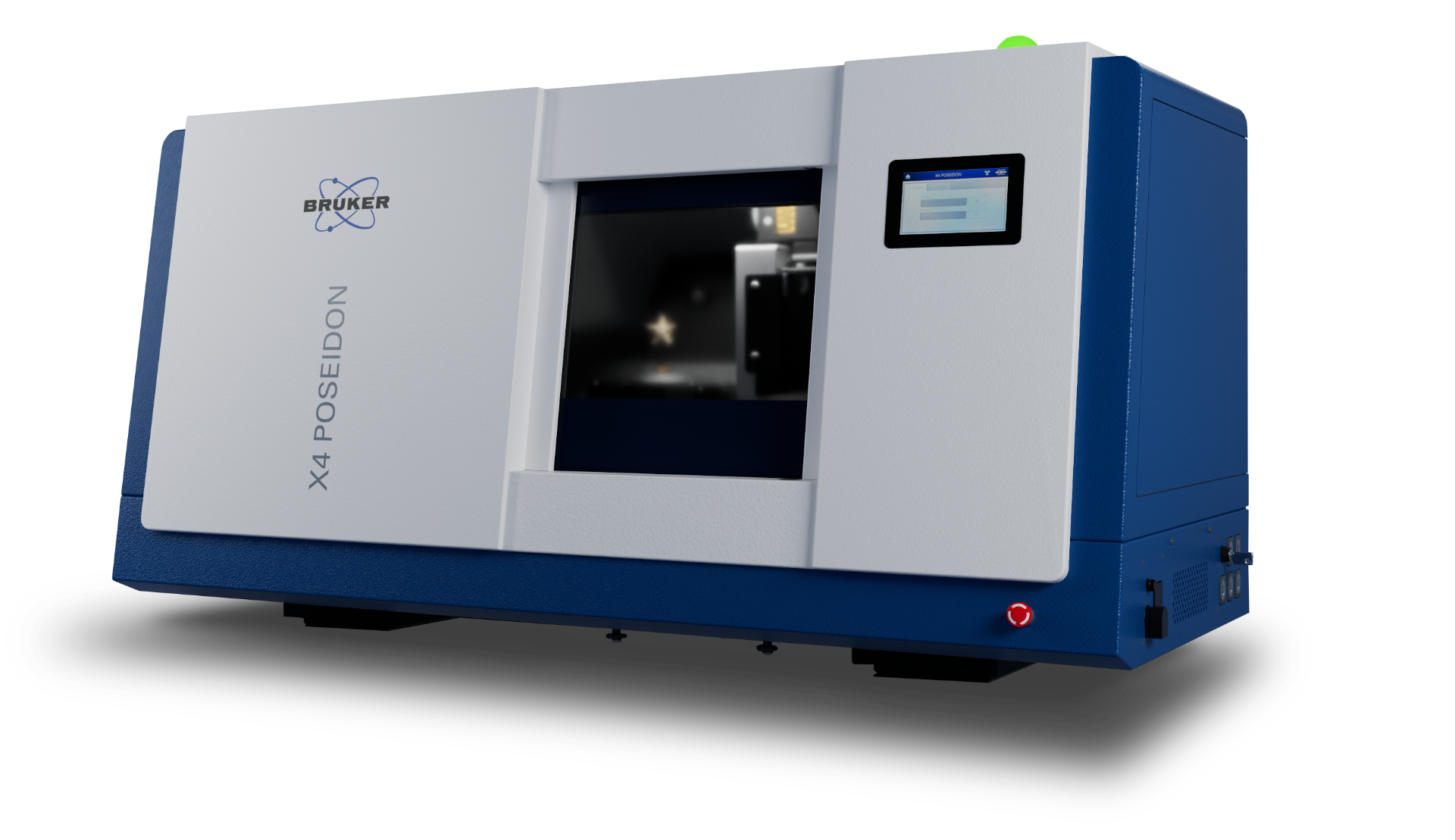

El Futuro de Micro-CT y Microscopía de Rayos X 3D

El X4 POSEIDON es una potente máquina de microtomografía computarizada que proporciona las funcionalidades de un equipo se suelo en un diseño compacto de sobremesa.

Micro-CT, conocido también como Microscopía de Rayos X 3D (3D XRM), es una técnica avanzada de imágenes que proporciona una visión 3D en profundidad de muestras en ciencias biomédicas, de la vida y ciencia de materiales.

El X4 POSEIDON – de un vistazo:

  • El X4 POSEIDON es un sistema de imagen 3D de alta resolución y última generación, construido sobre la base de nuestros exitosos y bien establecidos equipos SKYSCAN 1272 y SKYSCAN 1275.
  • El hardware modular y software centrado en el usuario del X4 POSEIDON puede ser adaptado a cualquier tarea analítica. Gracias a su tecnología insignia, el equipo es super efectivo en el balance entre campo de visión, magnificación y velocidad – permitiendo tiempos de escaneo ultrarrápidos con una amplia cobertura y resolviendo características tan pequeñas como de 2 μm
  • El X4 POSEIDON combina dos detectores para crear la primera de todas las soluciones Multi-Vision en un equipo de Microscopía de Rayos X 3D de sobremesa. Nuestros algoritmos avanzados de adquisición y la  característica única GEM Plus™  aseguran que cada imagen 3D es recogida de manera óptima.
  • El X4 POSEIDON es un sistema accesible e instantáneo que ofrece una incomparable facilidad de uso con un flujo de trabajo sencillo, una intuitiva interfaz de usuario y soporte multilenguaje.
  • Requiere solamente un enchufe estándar y una mesa de laboratorio, el X4 POSEIDON encaja en cualquier laboratorio, proporcionando imágenes 3D no-destructivas y de alta calidad para todo el mundo, en cualquier parte!
Descubra el X4 POSEIDON – Microscopio de Rayos X de sobremesa para todo el mundo.

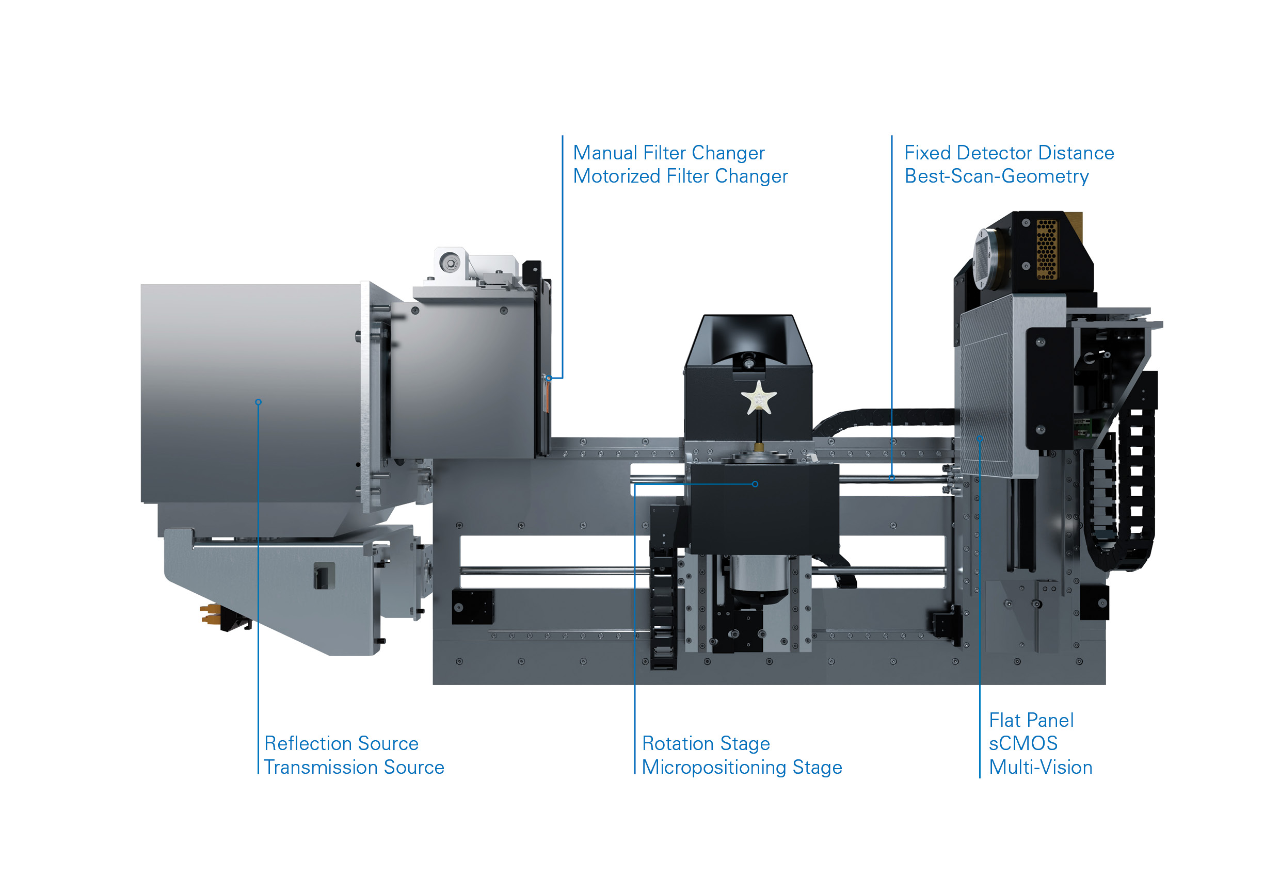

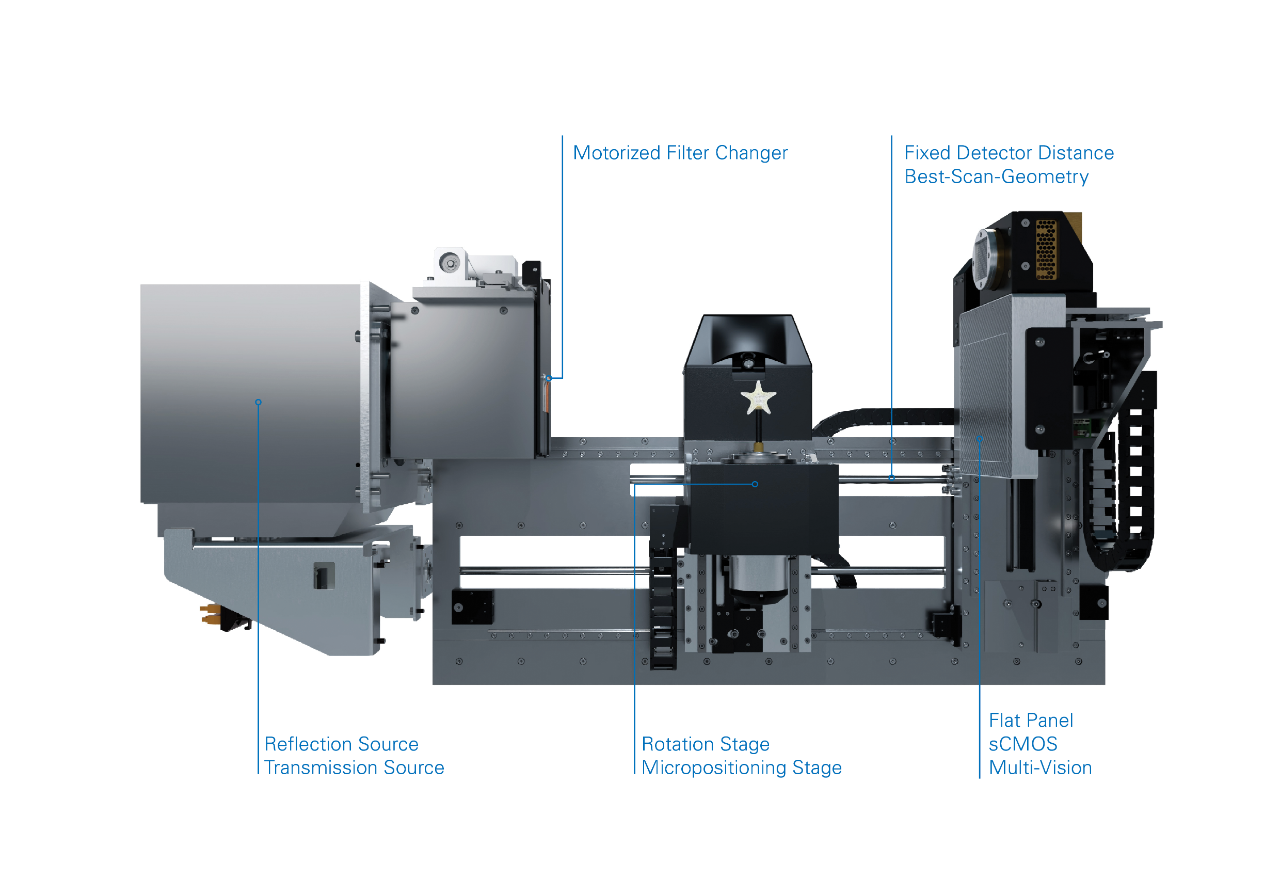

Un Sistema de Sobremesa y Modular Diseñado para Evolucionar

El X4 POSEIDON es un microscopio de rayos X modular. El equipo puede ser actualizado de acuerdo con las necesidades cambiantes, y como la tecnología evoluciona, se pueden integrar fácilmente nuevos componentes.

El X4 POSEIDON es una comprensiva solución Micro-CT, desde el inicio presenta multitud de funciones premium para mejorar la experiencia del usuario.

En su configuración esencial, el X4 POSEIDON incluye una fuente de rayos X de reflexión contrastada y un versátil detector tipo Flat Panel. Con estos componentes, el equipo es capaz de realizar escaneos ultrarrápidos con un campo de visión excepcional y un contraste nítido sin comprometer la resolución.

Si su laboratorio dispone de varios usuarios trabajando en diferentes campos de investigación y desarrollo o específicos procesos industriales, el X4 POSEIDON ofrece todo el poder de análisis 3D no-destructivo, cualitativo y cuantitativo.

El X4 POSEIDON – un sistema de análisis de rayos X 3D de sobremesa y modular.

GEM Plus™: Máxima Flexibilidad en Imágenes

Mediante las funciones „Best-Scan-Geometry“ y „Multi-Vision“, el X4 POSEIDON proporciona la máxima flexibilidad en un equipo de sobremesa con la Magnificación Geométrica Plus - GEM Plus.

El compromiso entre campo de visión y resolución se obtiene moviendo la muestra cerca de la fuente de rayos X o cerca del detector. Con la función Best-Scan-Geometry, el detector puede moverse también de una manera contínua, permitiendo el uso de un cono de haz ideal para una muestra dada, mientras se obtiene la misma relación de magnificación y mejorando significativamente la velocidad de escaneo.

GEM Plus™ construido sobre las funciones Multi-Vision y Best-Scan-Geometry logra el prefecto equilibrio entre pura resolución, velocidad de escaneo y campo de visión.

GEM Plus™ utiliza el movimiento del detector (Best-Scan-Geometry) a lo largo del soporte Multi-Vision del X4 POSEIDON's para proporcionar  imágenes equilibradas a altas velocidades de escaneo.

Multi-Vision: Tecnología Dual de Detectores para Imágenes 3D Rápidas y de Alta Resolución

El X4 POSEIDON es la única y verdadera solución XRM multi-detector de sobremesa. Puede estar equipado con un versátil detector Flat Panel o un detector específico sCMOS, o ambos!

Cuando seleccionamos el detector ideal para nuestras necesidades, debemos considerar el compromiso entre campo de visión, resolución y velocidad de escaneo. Si la velocidad es de mayor importancia, el Flat Panel es idealmente adecuado para su aplicación. Por otro lado, el detector sCMOS sería la elección ideal para máxima resolución.

Con el X4 POSEIDON usted no tiene que elegir – Gracias a Multi-Vision puede tener ambos!

La plataforma X4 POSEIDON permite la actualización in situ al sistema Multi-Vision.

Detector Flat-Panel

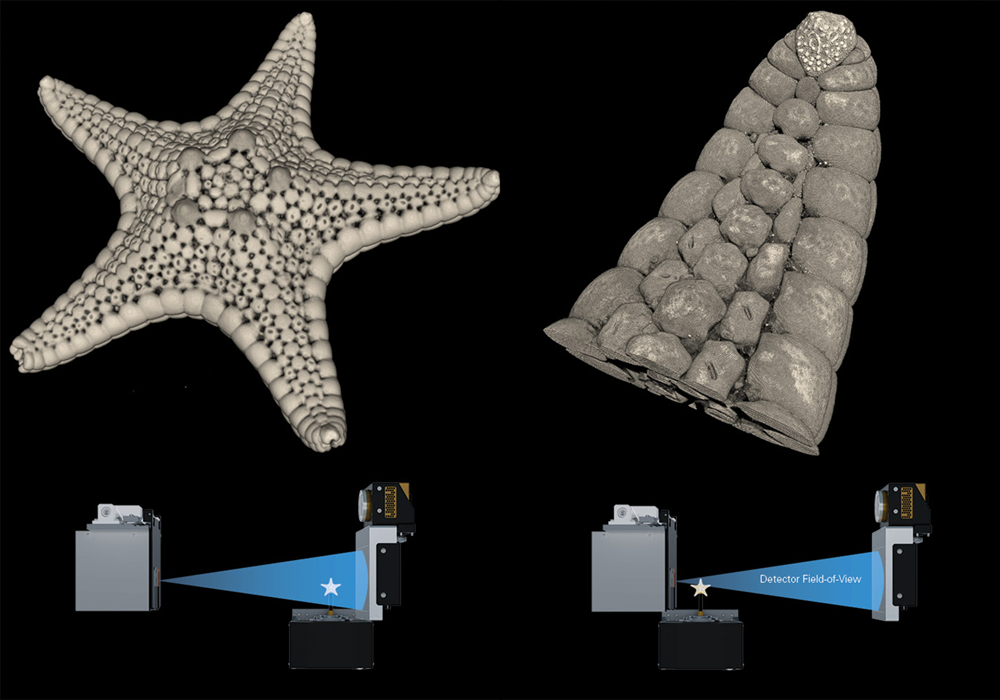

Imagen Micro-CT / 3D XRM de una estrella de mar usando el detector Flat Panel del X4 POSEIDON'. La posición relativa de la muestra puede resultar en un máximo campo de visión o en una máxima magnificación.

Detector sCMOS

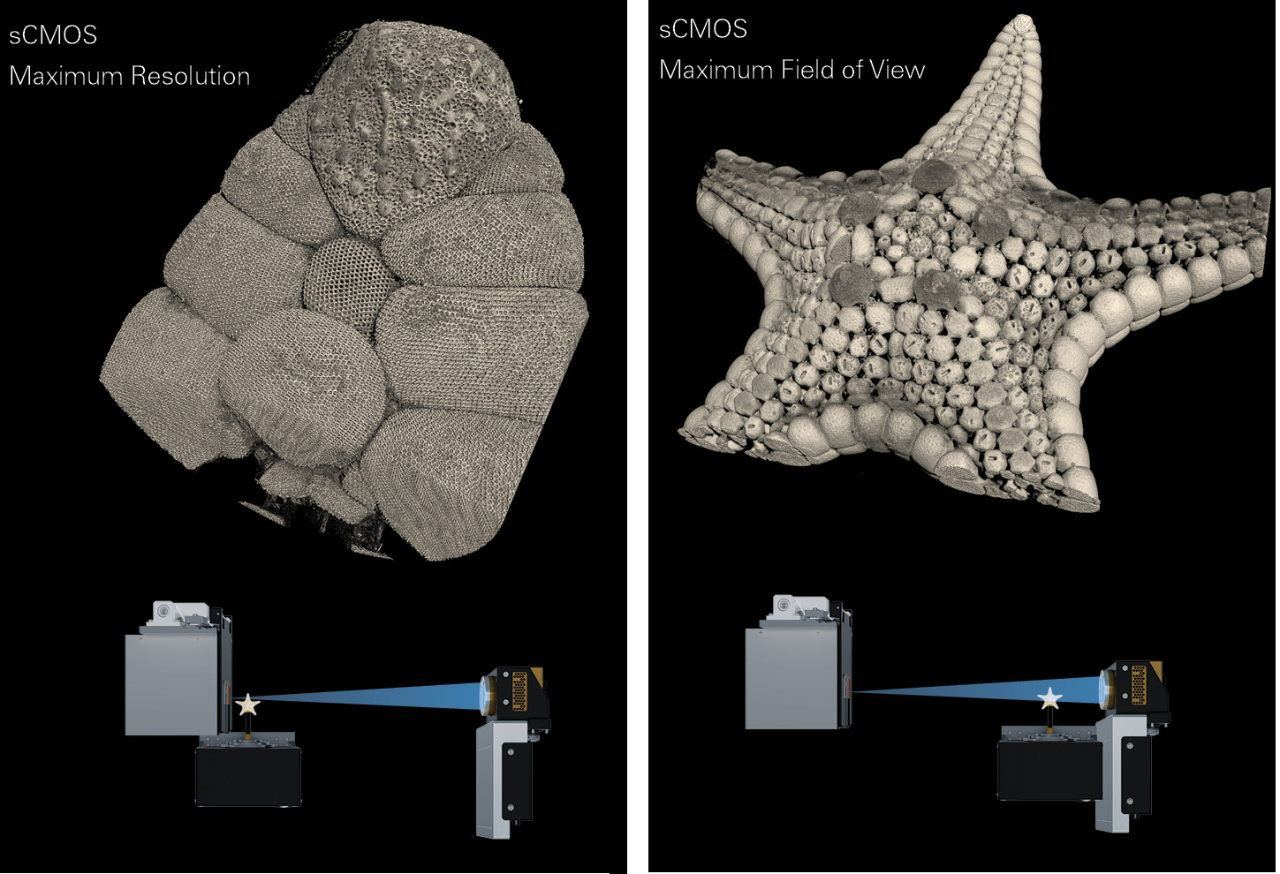

Imagen Micro-CT / 3D XRM de una estrella de mar usando el detector sCMOS del X4 Poseidon. La posición relativa de la muestra puede resultar en un máximo campo de visión o en una máxima magnificación.

Brillante Potencia de Rayos X

El X4 POSEIDON incorpora la última generación de fuentes de rayos X con microfoco. La plataforma permite el intercambio de fuentes in situ según evolucionen sus necesidades a lo largo del tiempo.

Fuente de Rayos-X de Alta Energía en Reflexión

La fuente de rayos X en reflexión  produce un haz de rayos X con una energía de hasta  100 kV y 20 W de potencia. Esta fuente de grado industrial es la perfecta elección y solución como caballo de batalla en una instalación multi-usuario, laborarorio de servicios o en entornos de detección de fallos. No requiere mantenimiento y ofrece un bajo coste de propiedad.

Fuente de Rayos X con Microfoco en Transmisión

La fuente de rayos X de transmisión alcanza un tamaño de spot de 2 µm y es la solución perfecta para investigación y obtención de datos de alta resolución. Su máxima energía de 110 kV extiende el rango de aplicaciones a muestras de mayor densidad y tamaño.

Nuestra garantía de Resolución 3D

Cada microscopio de Rayos X 3D de Bruker incluye una garantía única de resolución 3D. El rendimiento de la resolución 2D y 3D es chequeado y documentado con los estándares industriales JIMA 2D y 3D QRM phantoms durante la calibración en fábrica. Una vez instalado, el rendimiento in situ se garantiza repitiendo las medidas del 2D JIMA.

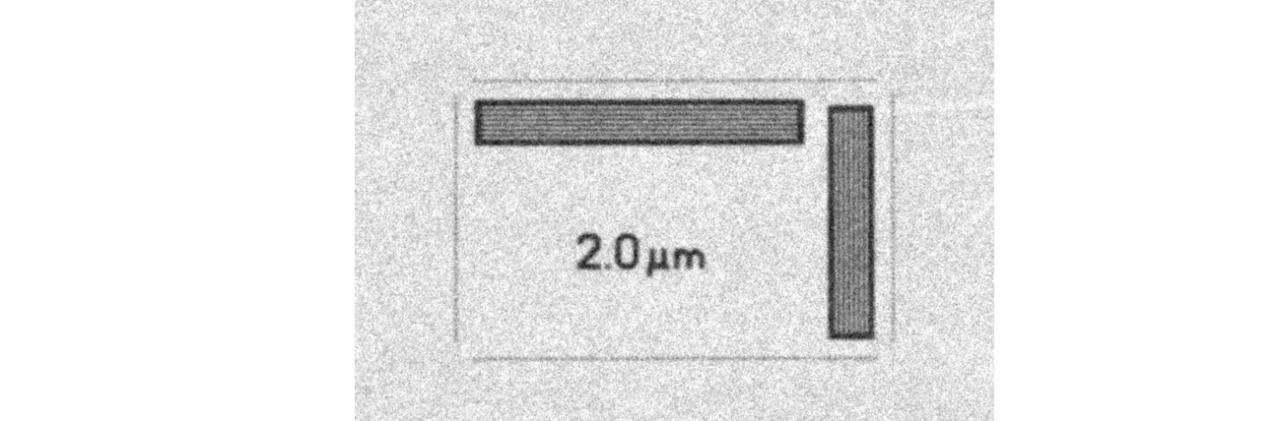

Patrón 2D JIMA colectado con fuente de transmisión y detector sCMOS.

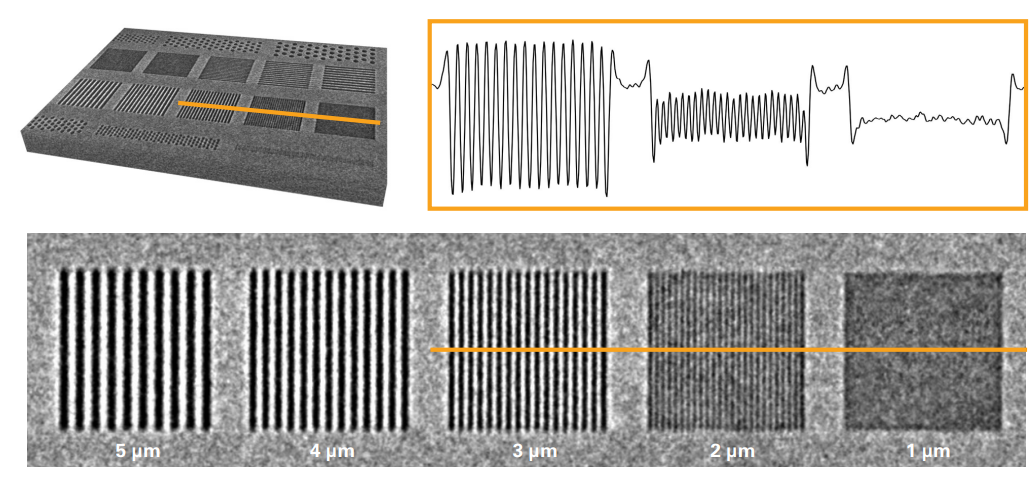

Patrón 3D QRM Standard colectado con fuente de transmisión y detector sCMOS. Volumen 3D reconstruido (arriba a la izda), rodaja extraida (abajo) y línea integrada (arriba dcha).

Incrementa Productividad y Rendimiento

El X4 POSEIDON puede ser actualizado con un cambiador de muestras de 15 posiciones para maximizar el uso del equipo y minimizar la interacción del operador.

El compacto cargador de muestras es posicionado ergonómicamente enfrente del instrumento. El estado de cada posición es indicado por un LED permitiendo añadir o sustituir muestras en cualquier momento, incluso durante la operación. El algoritmo de carga inteligente (pendiente de patentar) optimiza el rendimiento de muestras.

Cada posición acomoda muestras de hasta 50 mm de diámetro y 80 mm de altura. Las muestras pequeñas pueden ser apiladas verticalmente y agrupadas para incrementar la capacidad.

Cuando no lo usemos, el cargador de muestras puede mantenerse instalado permitiendo el acceso total al equipo para cargar muestras grandes o plataformas especiales.

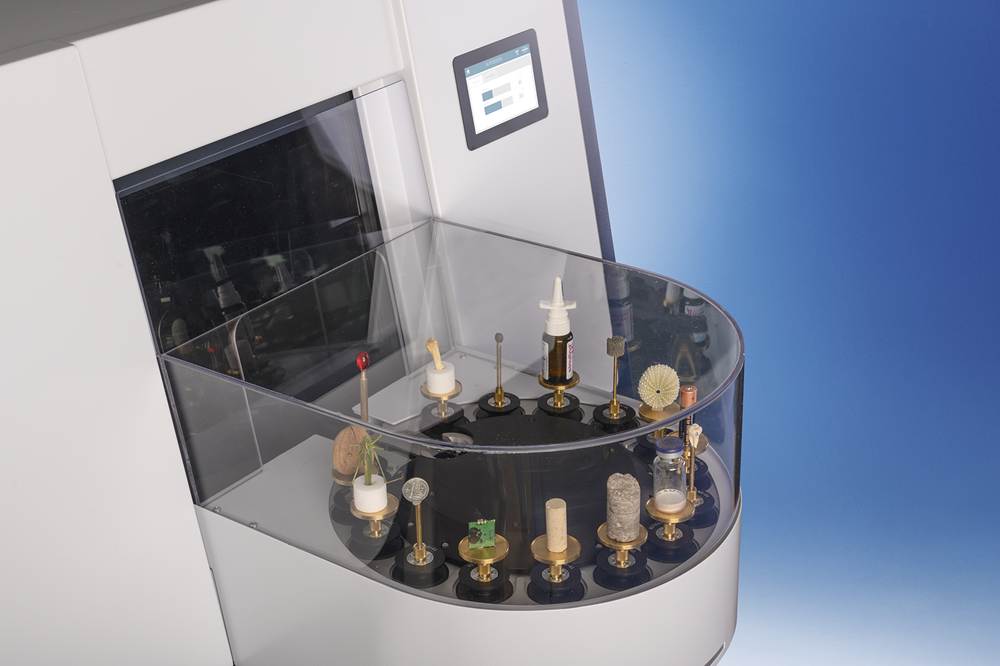

El X4 POSEIDON equipado con el cambiador de muestras de 15 posiciones.

4D-CT: Impecablemente Integrado

Su rendimiento mejorado por la potente fuente, su eficiencia en la velocidad del detector, geometría variable y modos avanzados de escaneo abren nuevas posicbilidades para experimentos 4D-CT in- situ usando plataformas propietarias especiales para ensayos de compresión, ensayos de tracción y ensayos a temperaturas no ambientales.

Las plataformas de ensayos de materiales Bruker pueden realizar experimentos de compresión y tracción hasta 4400 N y 440 N, respectivamente, mientras que las plataformas Bruker de calentamiento y enfriamiento pueden alcanzar temperaturas de 25 °C por debajo de la ambiente hasta 80 °C.

Todas las plataformas están integradas en el software y hardware eliminando la necesidad de cables. Un cable pasante en la cabina permite el uso de plataformas del propio usuario o de terceras partes.

El X4 POSEIDON puede ser usado para realizar 4D-CT cuando lo mejoramos con plataformas integradas de ensayos mecánicos y térmicos.

3DxSUITE Software – La solución llave en mano para Medidas y Análisis.

Intuitivo, simple, pero poderoso – el software 3DxSUITE está diseñado para inspirar a decubrir lo que hay dentro. Su diseño centrado en el usuario asegura incluso que un usuario novato pueda inicar fácilmente la toma de imágenes.

  • Arquitectura que permite una fácil extensión del hardware y software
  • Gestión de usuarios y de datos
  • Interfaz gráfica de usuario flexible y adaptable.
  • Soporte Multi-lenguaje.
  • El paquete estándar incluye examen 3D, visualización y análisis.
  • Los algoritmos de recuperación de fase revelan característica que puedan permanecer ocultas mediante contraste de absorción estándar.
  • Algoritmos avanzados de escaneo que aseguran la mejor calidad de imagen.

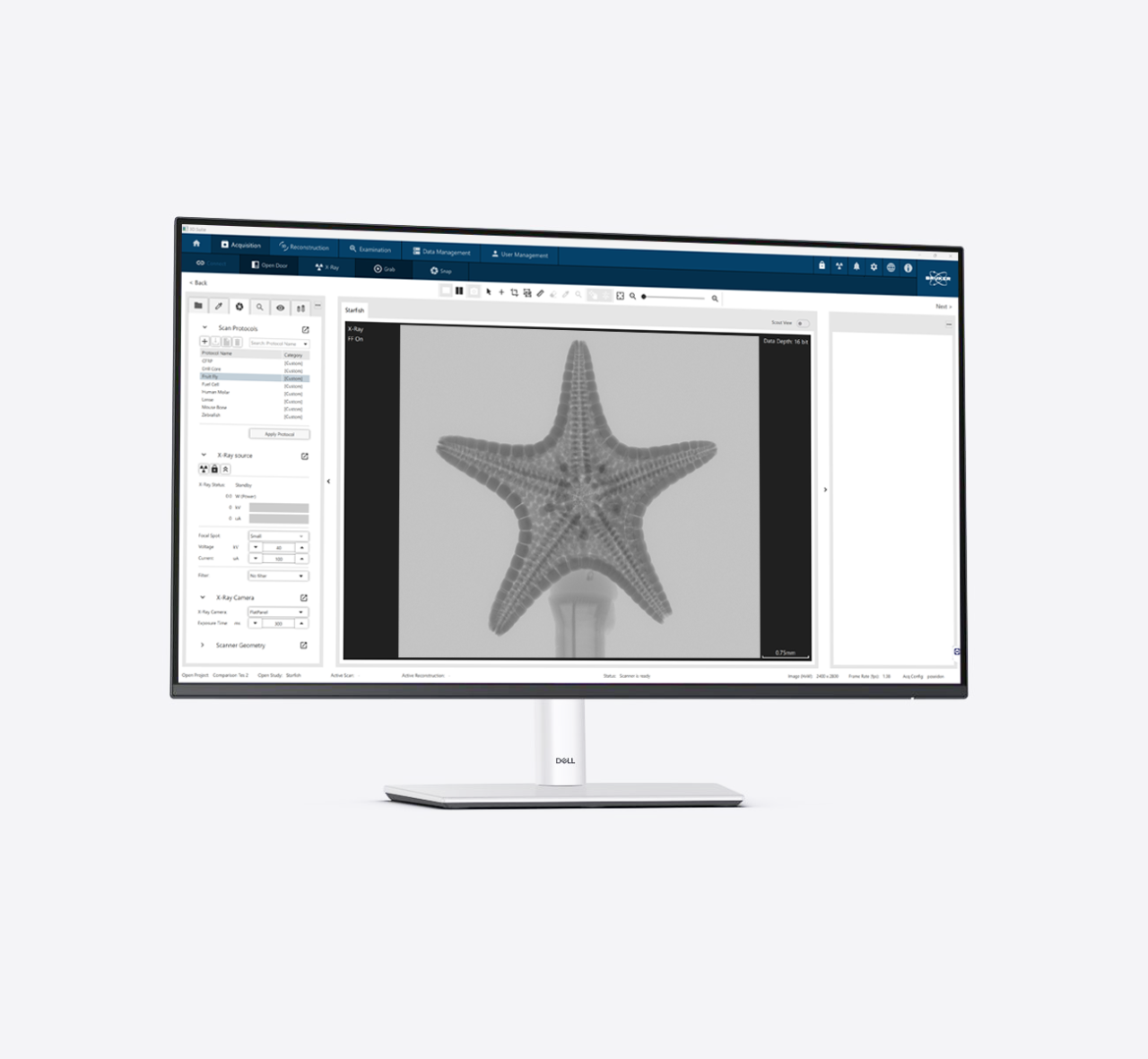

El intuitivo software 3DxSUITE permite incluso a usuarios novatos realizar micro-CT y 3D XRM.

Rayos-X 3D Imágenes para cualquier Aplicación: Ver lo que hay debajo:

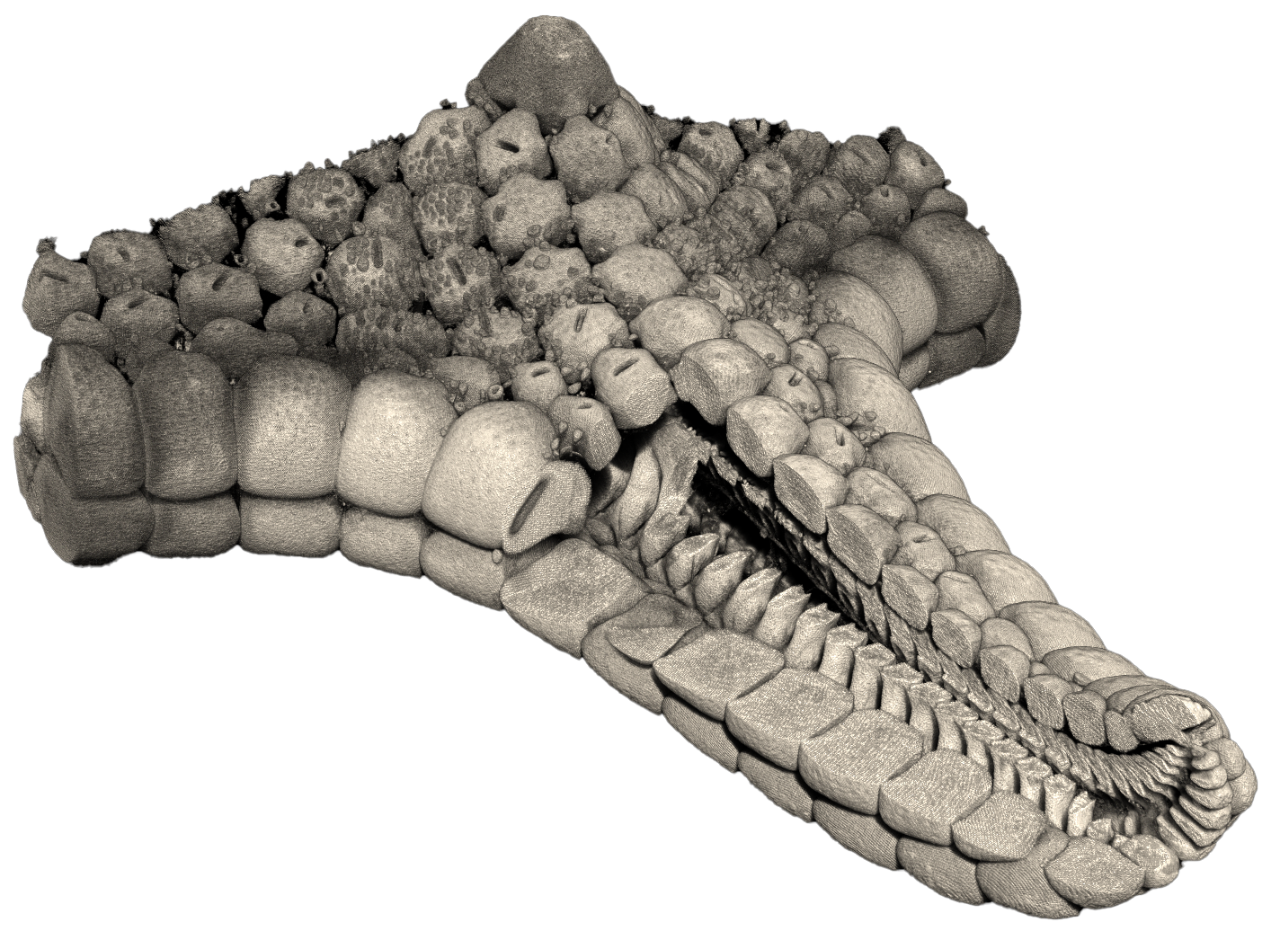

Imagen Micro-CT de una estrella de mar – Imagen de Rayos-X 3D usando el X4 POSEIDON que proporciona una visión tridimensional de la estructura interna de las muestras con una resolución a nivel de microescala.

Ninguna técnica analítica es tan común como la microscopía porque ver es creer. Ya sea usando luz visible, electrones o cantilevers atomicamente nítidos, estos ensayos están limitados solamente a la superficie.

La Microscopía de Rayos-X es un cambio de paradigma, ofreciendo una visión tridimensional no-destructiva dentro del mundo microscópico, dando una idea de la estructura interna y arrojando luz sobre los mecanismos de fallo o confirmando una fabricación correcta.

Las imágenes de Rayos-X 3D añaden la tercera dimensión a la microscopía

3D XRM en Ciencia de Materiales

La versatilidad del X4 POSEIDON significa que puede ser usado en un amplio rango de aplicaciones de ciencia de materiales – desde investigación y desarrollo de novedosos materiales al análisis de fallos de componentes ópticos y electrónicos de alta tecnología.

Descubra más y vea ejemplos del X4 POSEIDON en nuestra página de aplicaciones en ciencia de materiales.

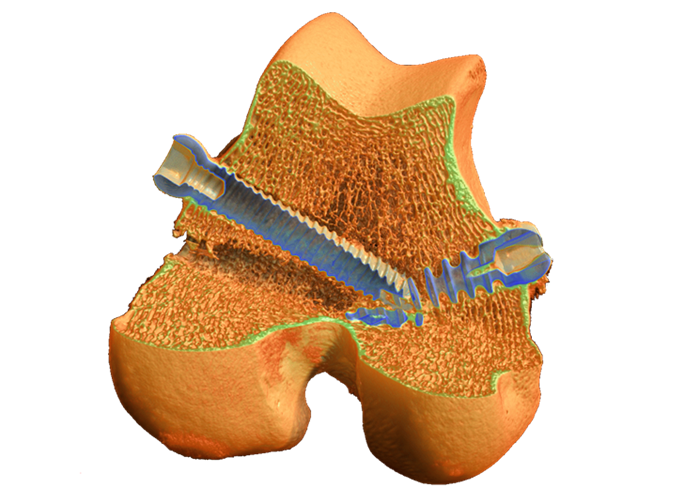

Micro-TC en las Ciencias de la Vida

El X4 POSEIDON es una potente herramienta para ciencias de la vida, permitiendo la toma de imágenes micro-CT de alta resolución y no-destructivas. El diseño de sobremesa del equipo significa que hay información invaluable desde el análisis micro-CT de la que ahora pueden beneficiarse cualquier laboratorio biomédico.

Descubra más y vea ejemplos del X4 POSEIDON en nuestra página de aplicaciones en ciencias de la vida.

X4 POSEIDON Especificaciones

Característica

Especificación

Beneficio

Fuente de Rayos X

Fuente de Reflexión

Hasta 100 kV, 20 W

< 5 µm spot a 4 W

Libre de mantenimiento. Fuente de Rayos X sellada.

Rápidos scaneos para QC y 4D XRM

Fuente de Transmisión

Hasta 110 kV, 16 W

< 2 µm spot a 2 W

Alta resolución con pequeño spot focal.
Detector Rayos-X 16 MP sCMOS (4096 x 4096 pixeles)

Detector con un tamaño de pixel mínimo

para alcanzar la mayor resolución.

7MP Flat Panel (2800 x 2400 pixeles)

Detector de alta velocidad de fotogramas

para alto rendimiento

Tamaño de Objeto

Hasta 110 mm de diámetro

Hasta 300 mm de altura

La cámara de muestras permite una gran variedad

de tamaños de muestra

Cambiador de Muestras

15 Posiciones

(hasta 50 mm diámetro y 80 mm altura por posición)



Alto rendimiento desatendido

Auto muestreador flexible para incrementar eficiencia

Añadir/Quitar muestras en cualquier momento

sin afectar el escaneo en marcha.

Dimensiones

W 1250 mm x D 604 x H 690

Peso 350 kg

Equipo de sobremesa que ahorra espacio y encaja

en cualquier laboratorio

Alimentación

100 - 240 V AC, 50 - 60 Hz, 3A max Requisitos mínimos de instalación, un enchufe estándar es suficiente
