3D.SUITE软件

原厂开发的3D.SUITE软件,功能十分全面,是布鲁克XRM解决方案的一部分,主要用于对样品内部结构进行重构、检验、可视化以及分析。

使用DATAVIEWER进行3D检验

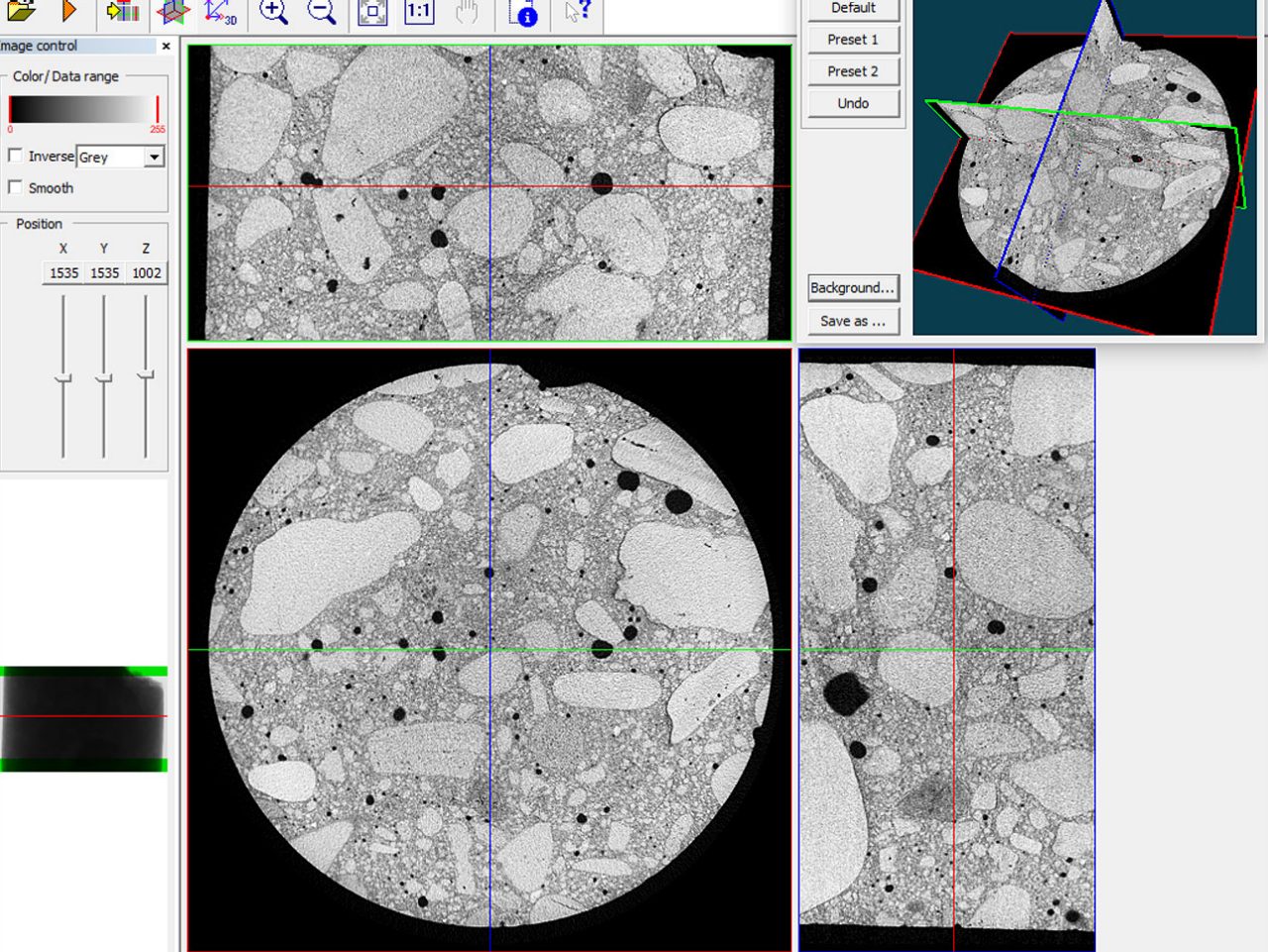

通过混凝土样本进行 3 个正交投影
  • 以切片影像或三个正交面来显示重构结果
  • 支持平滑的线性和非线性灰度转换,支持彩色编码
  • 对多个样品进行图像差异分析

使用CTVOX和CTVOL实现3D可视化

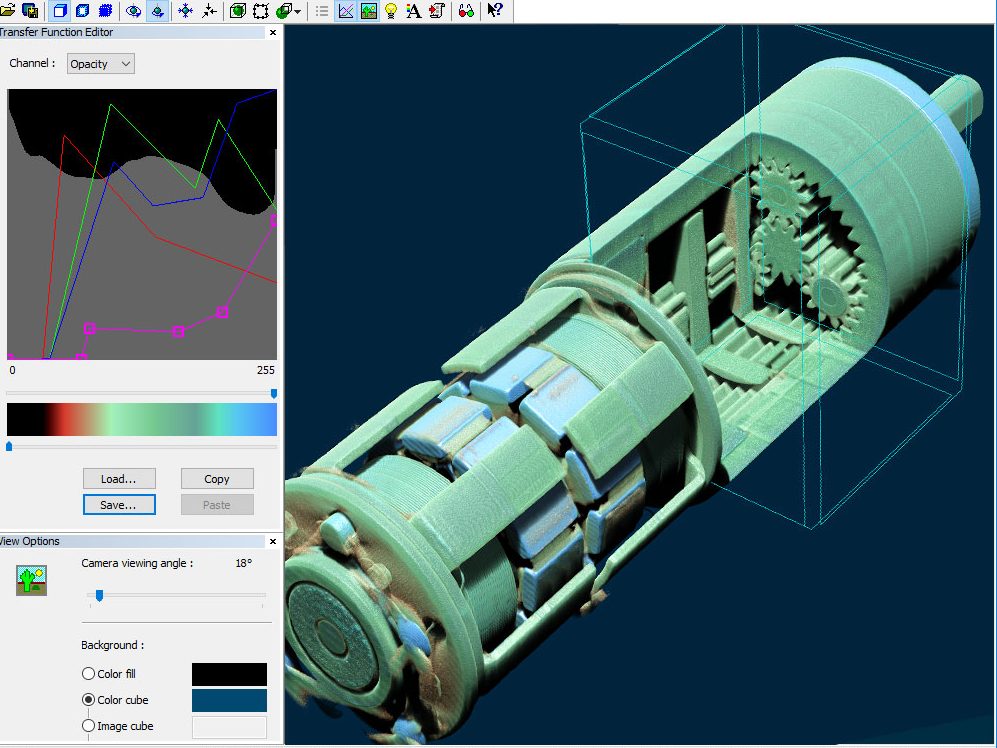

小型步进电机的3D体积渲染
  • 体积渲染可将重构结果以逼真的3D方式显示
  • 创建样品的穿透和环形动画影像
  • 生成剖视图
  • 调整颜色和透明度
  • 将STL格式的表面渲染模型导出至3D打印机或3D CAD软件
  • 使用移动设备建模



使用CTAN进行3D图像分析

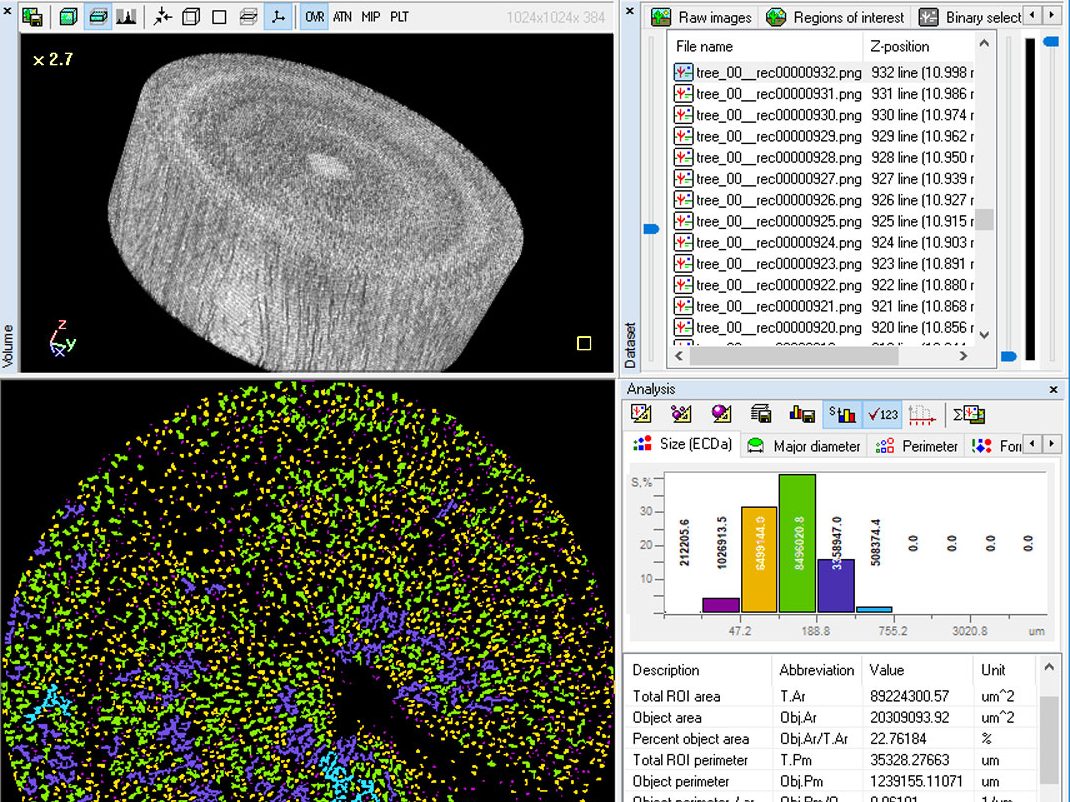

切片的孔隙率分析
  • 轻松处理大型数据集
  • 密度分析
  • 开放/封闭孔隙率
  • 3D距离和角度
  • 厚度和分离
  • 丰富的工具集:感兴趣区域选择
  • 各种阈值处理方法、形态运算和过滤算法
  • 局部取向、厚度和间距的彩色编码
  • 自动化批量分析
Xrm

VGSTUDIO MAX软件

布鲁克是VGSTUDIO MAX的认证经销商,VGSTUDIO MAX是由Volume Graphics推出的用于CT数据可视化和分析的软件。

VGSTUDIO MAX为您提供了不同的模块,覆盖了丰富的工业应用

  • 哪怕是组件上最难进入的表面,也可进行测量(坐标测量模块)
  • 以非破坏性的方式,发现铸件的缺陷,包括气孔预测(孔隙度/夹杂物分析模块)
  • 根据规范P 201和P 202进行缺陷分析
  • (孔隙率/夹杂物增强版分析模块)
  • 用CAD数据、网格数据(.stl)或其他体数据,来比较制造的零件(名义/实际比较模块)
  • 壁厚分析:对壁厚或间隙宽度不足或过大的区域进行定位(壁厚分析模块)
  • 通过在不同的场景中模块化使用宏来实现自动化
  • 测定多孔泡沫和过滤材料中的孔结构
  • (泡沫结构分析模块)
  • 计算复合材料中的纤维取向及其他相关参数(纤维复合材料分析模块)
  • 直接基于CT数据,进行机械应力无损模拟的虚拟应力测试(结构力学模拟模块)
  • 流动和扩散实验,例如,对多孔材料或复合材料的CT扫描进行实验(运输现象模块)

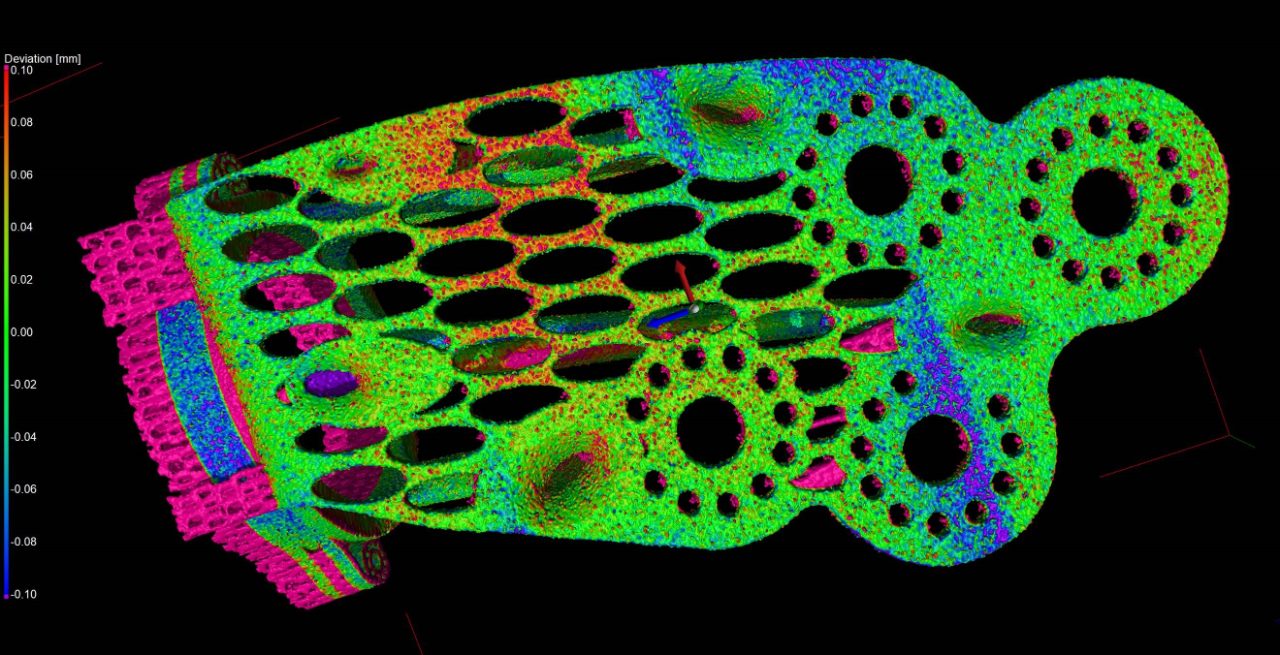

添加剂制造零件的标称-实际 CAD 比较
