스테인레스 스틸의 미세 구조 특징의 특성화

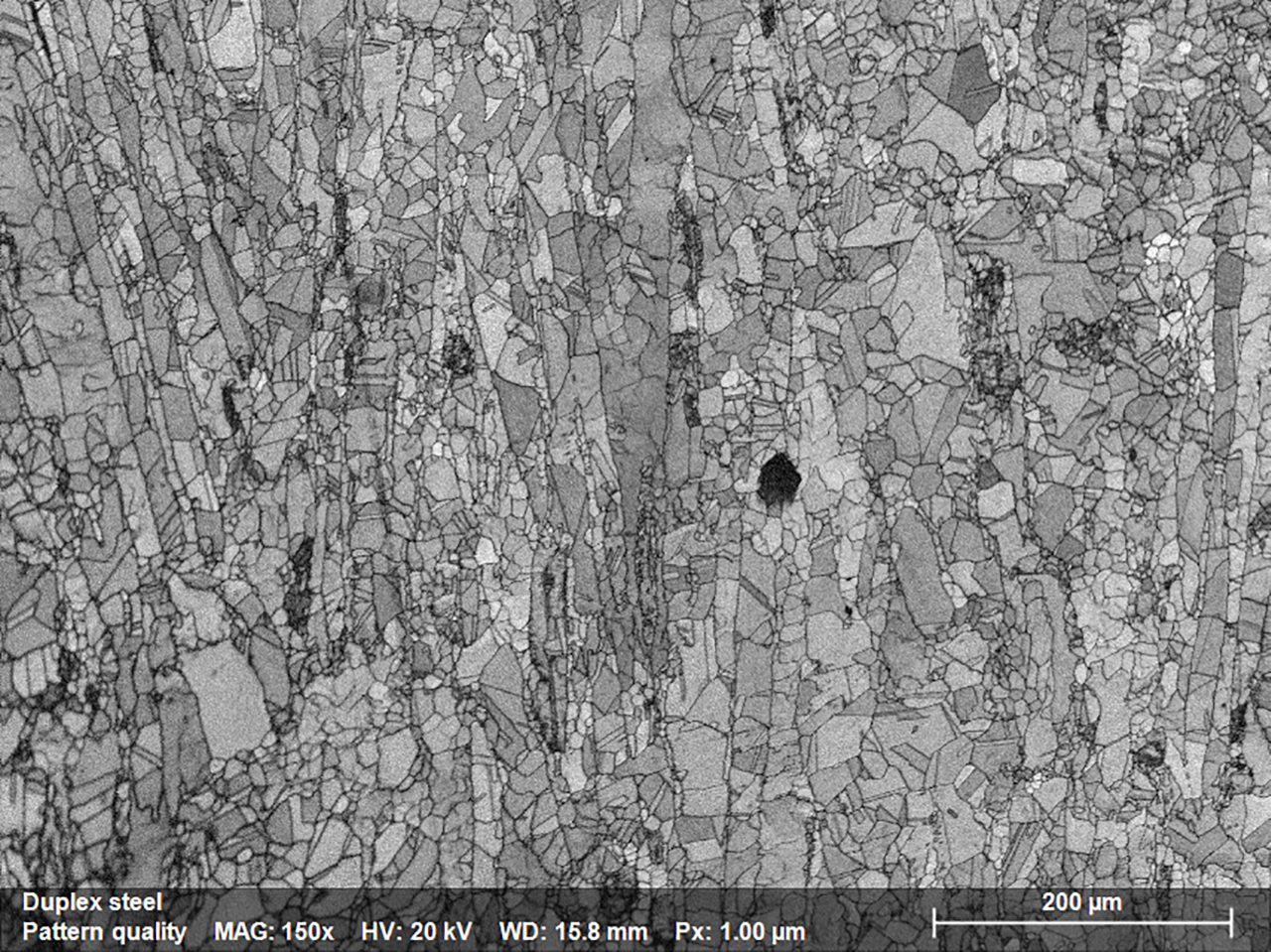

도 1.1: 스테인레스 스틸 샘플의 미세 구조를 묘사하는 패턴 품질 맵; JSM IT200 SEM에 장착된 eFlash XS EBSD 검출기를 사용하여 맵을 획득했습니다.
원시 금속 및 합금의 기계적 특성은 방이나 고온에서 수행되는 압연, 단조, 압출 등과 같은 다양한 열 기계 성형 공정 을 통해 제어됩니다. EBSD는 일반적으로 자신의 특성을 정의하고, 필요한 경우, 원하는 특성을 달성하기 위해 형성 매개 변수를 구체화하는 이러한 재료에서 곡물의 변형 상태를 정량화하는 데 사용됩니다. ESPRIT 2는 직관적인 인터페이스와 이러한 유형의 분석이 성공하기 위해 필요한 모든 수단을 제공합니다(예: 곡물 오오리엔테이션 맵, 로컬 오리엔테이션 및 결정적 텍스처 표현 옵션에 기반한 하위 설정 옵션).

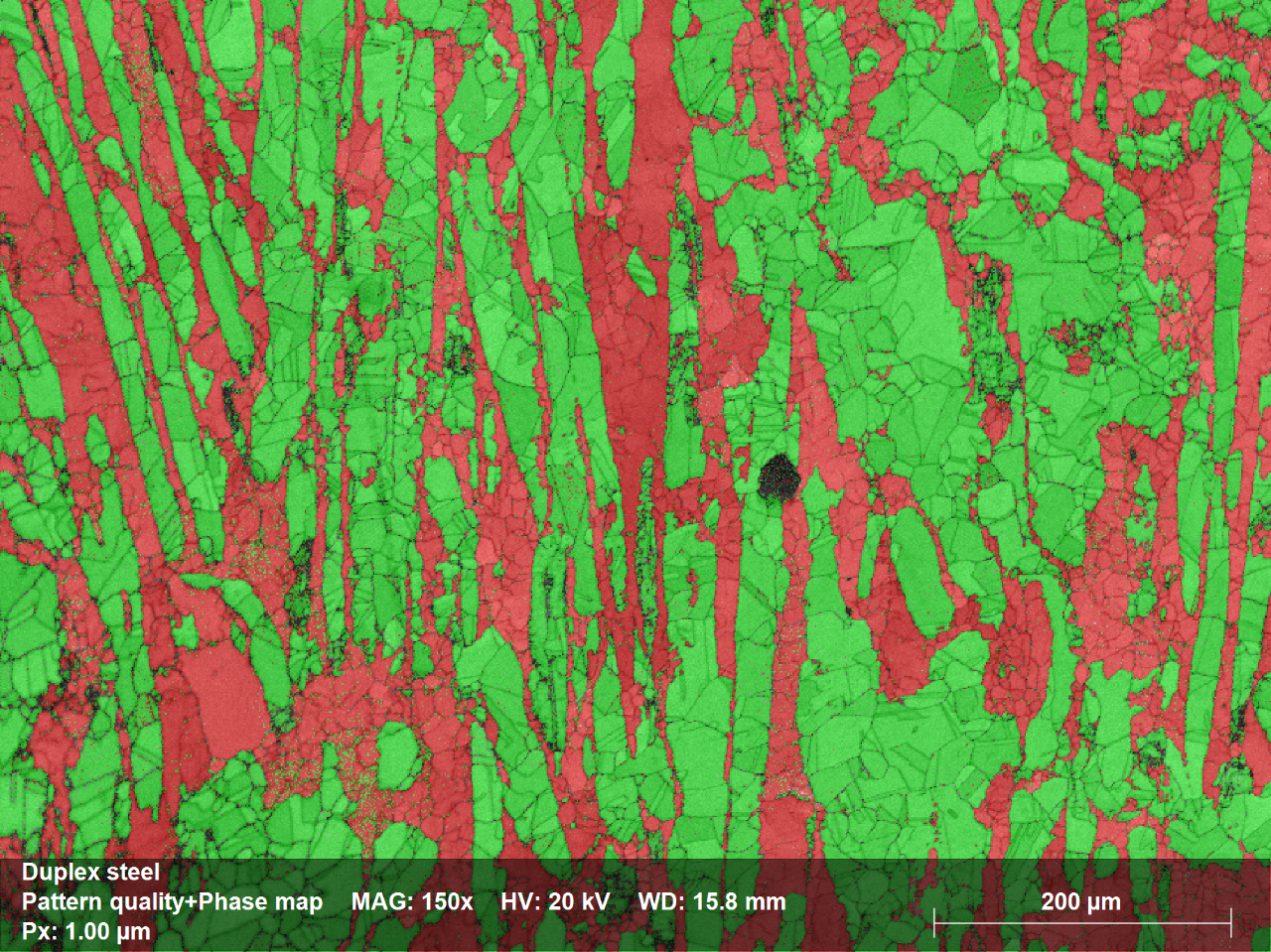

그림 1.2: 녹색의 빨간색 및 오스틴 단계의 페릿 위상을 보여주는 단계 분포 지도; 위상비율은 각각 39%와 61%였다. 매핑 시간: 18:01분, 지도 크기: 548,000픽셀, 제로 솔루션: 5.7%. 데이터 청소가 적용되지 않습니다!

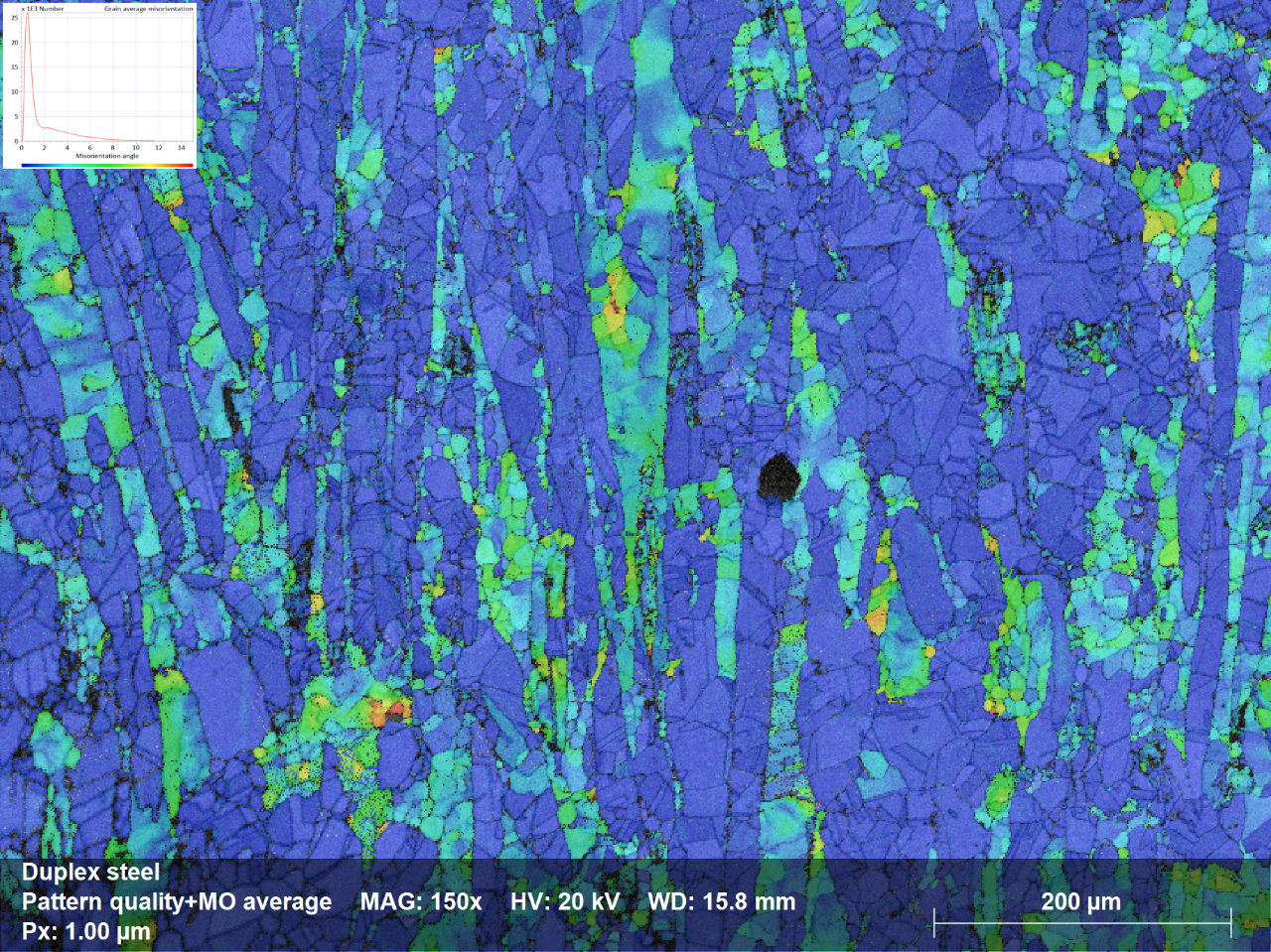

그림 1.3: 특정 영역/곡물이 파란색에서 빨간색으로 값이 증가하는 다른 영역보다 더 큰 방향 변화가 포함되어 있음을 나타내는 곡물 평균 방향 전환(GAM) 맵(GAM) 맵(15도)
그림 1.4a: 대부분의 곡물이 내부 방향 변경을 거의 또는 전혀 포함하지 않는다는 것을 나타내는 오스틴 단계용 GAM 맵의 하위 집합; 곡물 내의 방향 변화는 종종 변형 상태와 관련이 있기 때문에 열기계 제조 공정(예: 뜨거운 압연, 압출 또는 단조)에서 온도와 같은 파라미터의 효과를 연구할 수 있다.

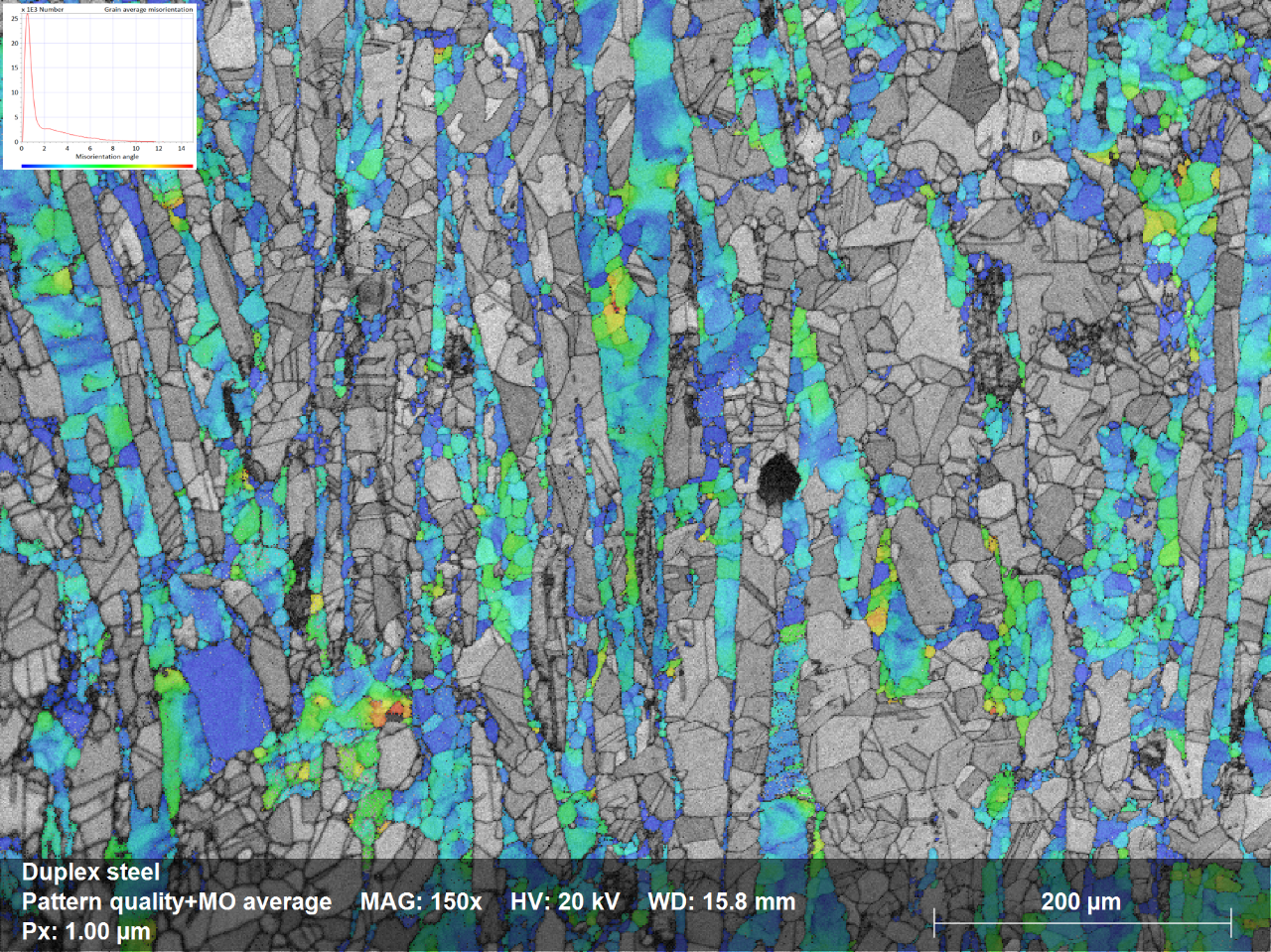

그림 1.4b: 페릿 입자가 큰 내부 배향 변화를 포함하고 있음을 나타내는 페릿 위상을 위한 GAM 맵의 하위 집합; 도 1.4a와 비교할 때 스테인리스 스틸 샘플이 열역학 적 형성 과정을 거치면서 오스테인 곡물의 동적 재결정화를 초래한 것으로 보이며 페리트 곡물은 회복만 경험했다.
