不锈钢微结构特性的表征

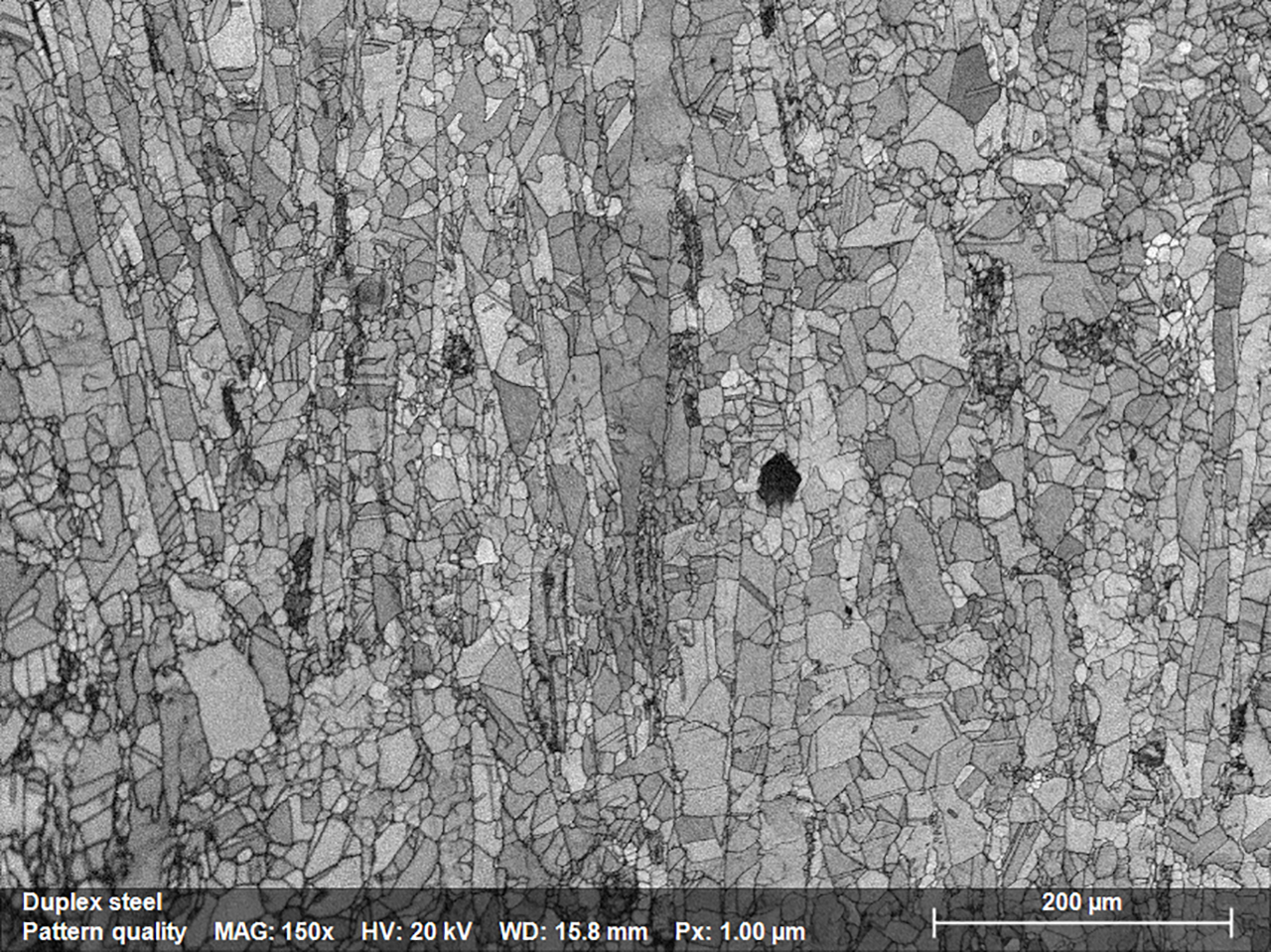

图1.1：描绘不锈钢样品微观结构的花样质量图；EBSD PQ图是使用安装在 JSM IT200 SEM 上的 eFlash XS EBSD 探测器获得的。
原始金属和合金的机械性能可以通过各种热机械成型工艺进行调控，例如在室温或高温下进行轧制、锻造、挤出等。EBSD 通常用于量化这些材料中晶粒的变形状态，这些晶粒将决定材料宏观的特性，必要时优化材料成形条件以实现人们所需的材料特性。 ESPRIT 2 提供直观的界面以及此类分析所需的一切手段，例如晶粒取向差图、基于局部取向的子集设置选项和晶体织构表示选项。

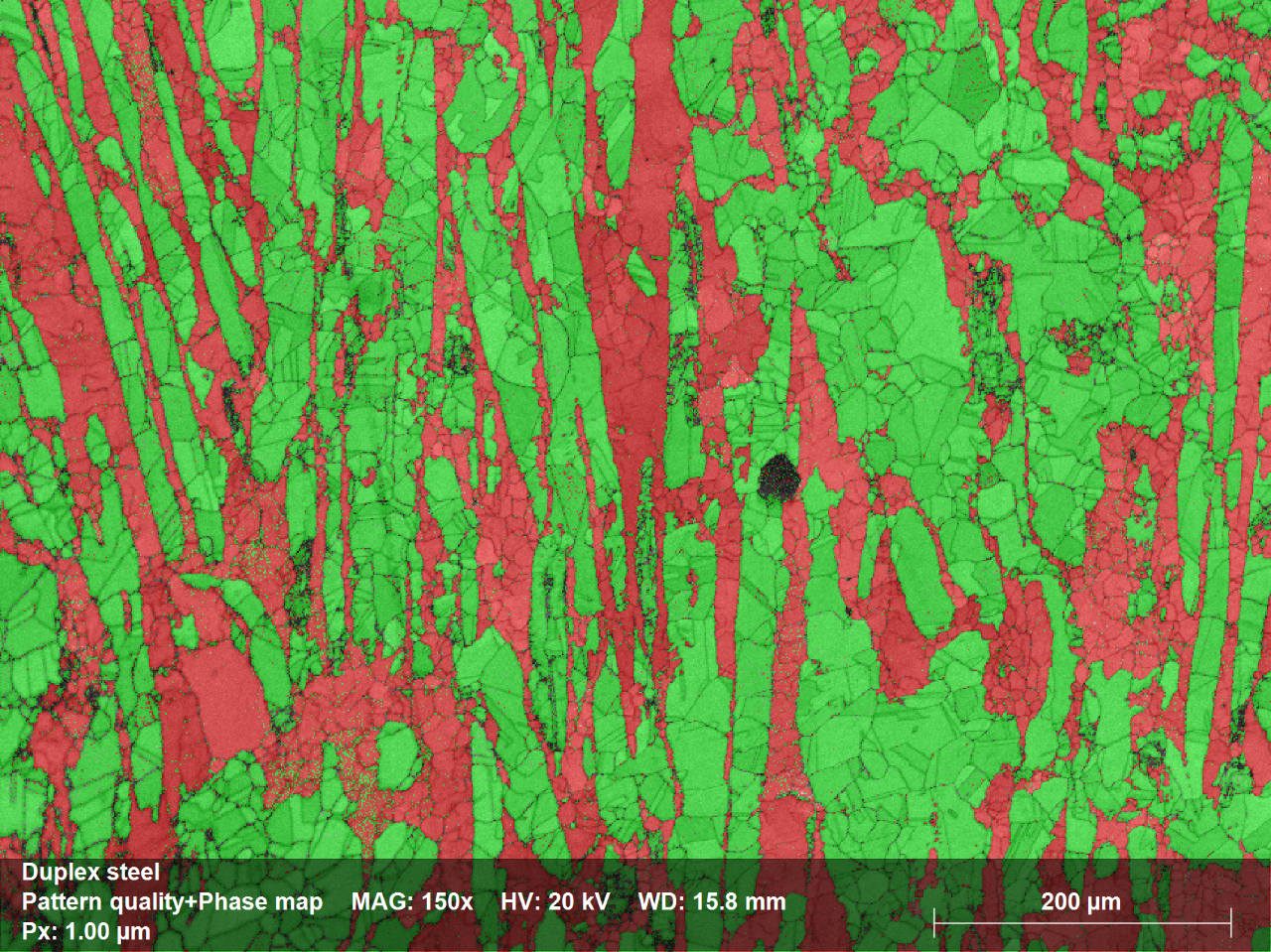

图1.2：显示铁素体（红色）和奥氏体（绿色）的物相分布图；物相占比分别是39%和61%；测试时间： 18：01min， 图大小： 54.8万像素， 零解： 5.7%。未应用数据清理！

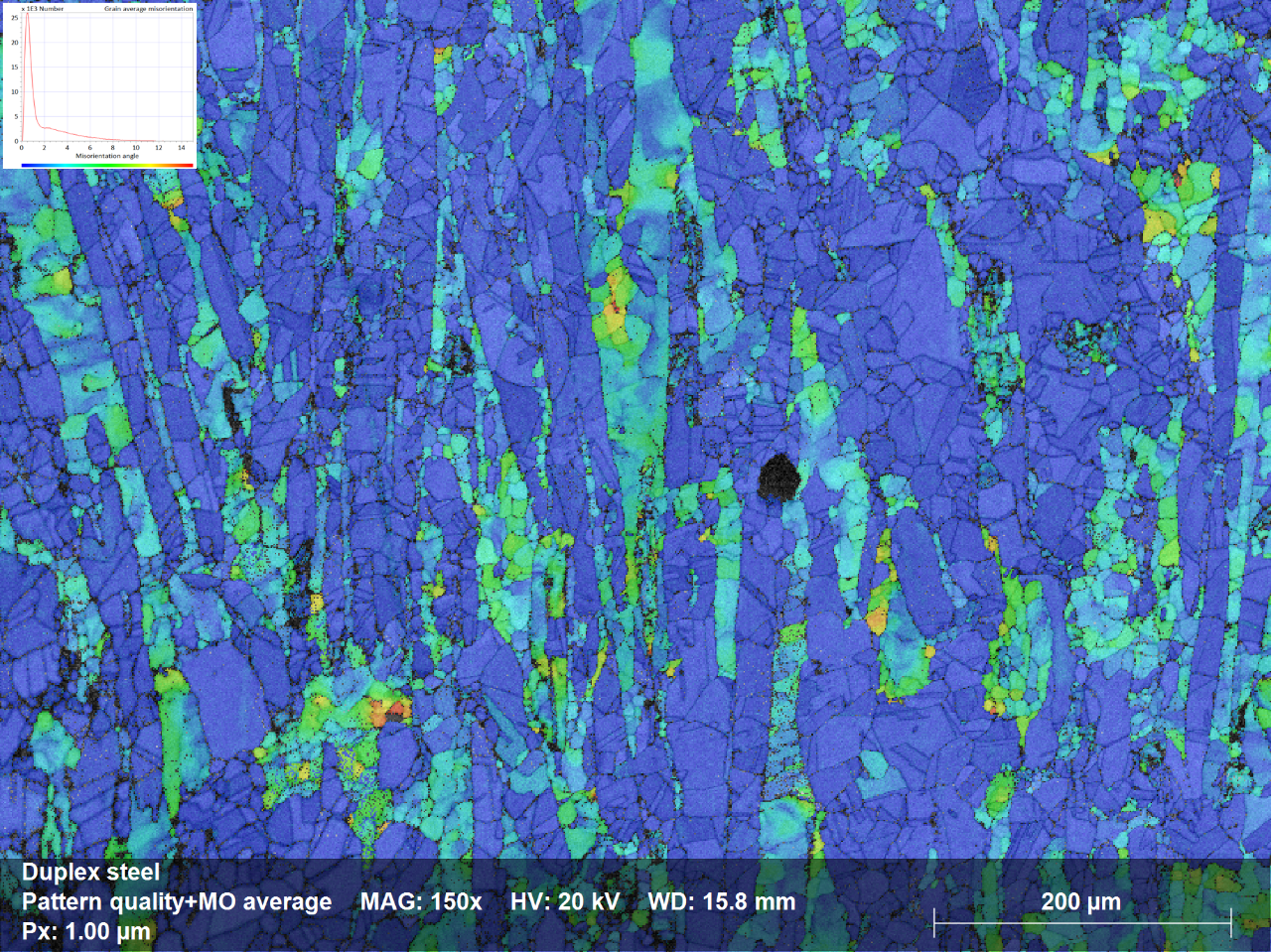

图 1.3：晶粒平均取向 （GAM） 图显示某些区域/晶粒含有较大的取向变化，其值从蓝色增加为红色（15 度）

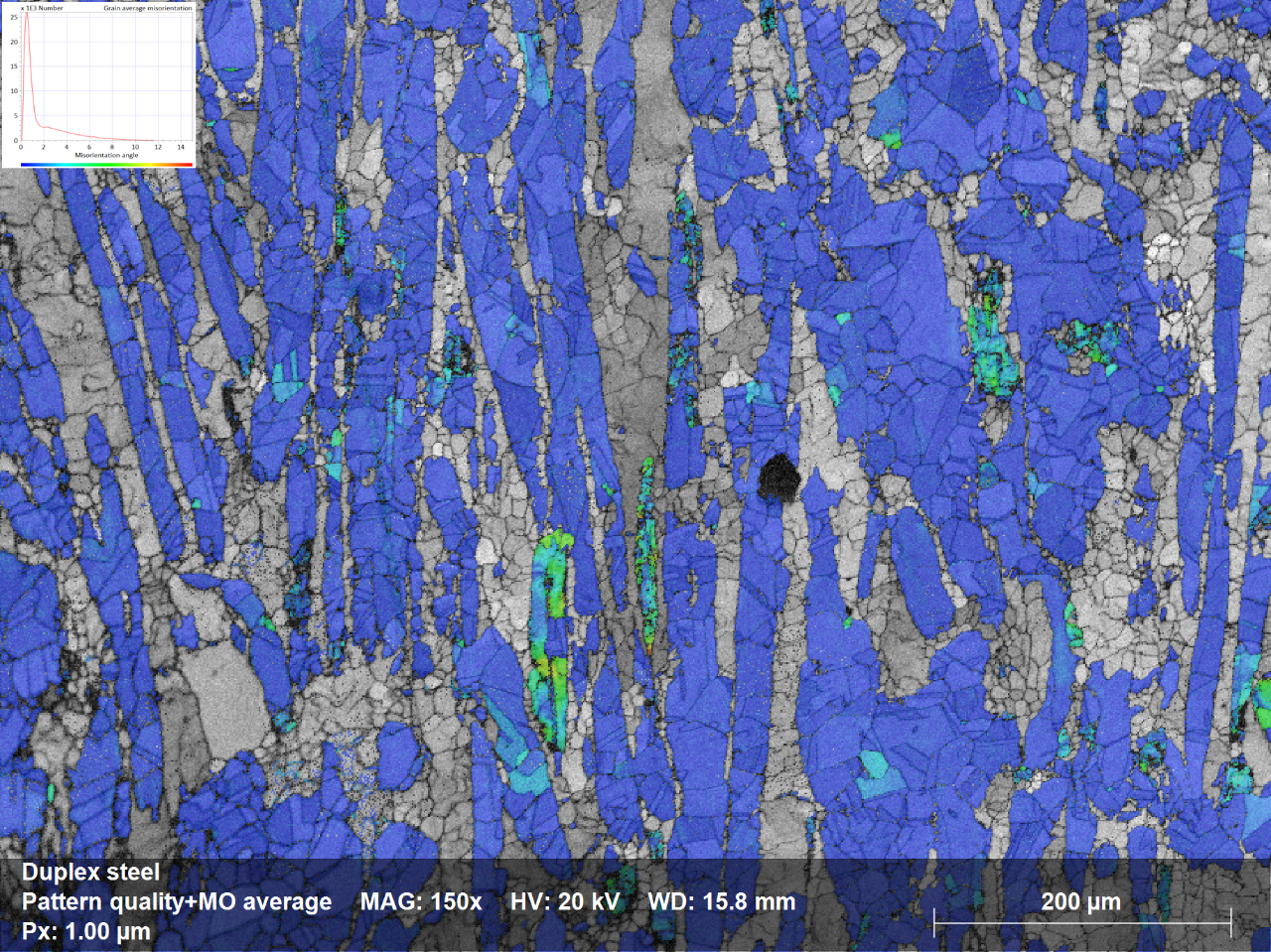

图1.4a：奥氏体物相子集的GAM图表明大多数晶粒内部含有很少或没有取向变化；由于晶粒内的取向变化通常与其变形状态有关，因此可以使用这些结果来研究温度等参数在热制造过程中对材料微观结构的影响，例如热轧、挤压或锻造。

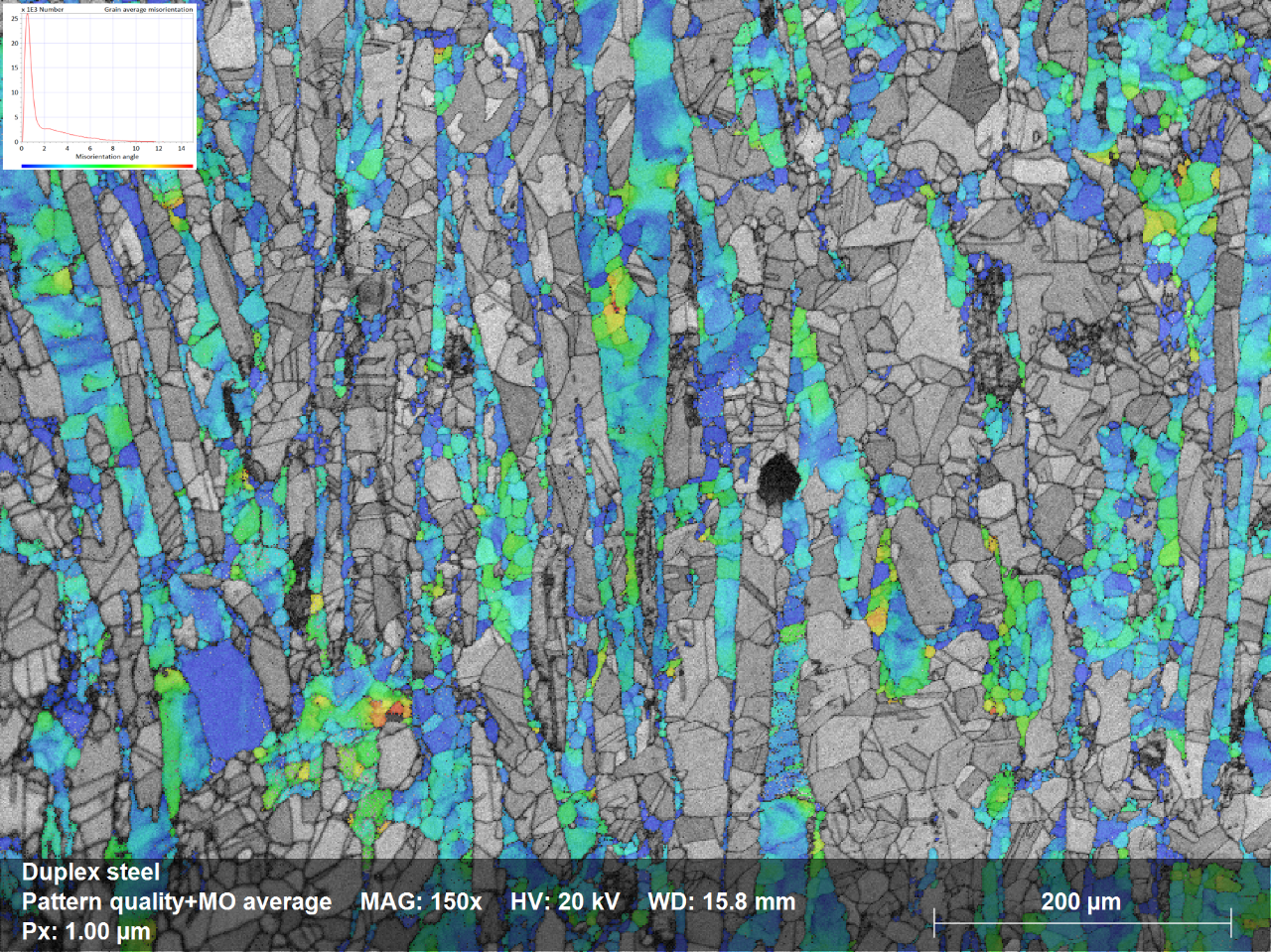

图1.4b：铁素体相子集的GAM图，表明铁素体晶粒含有较大的内部取向变化；与图1.4a相比，不锈钢样品经过了热力学成型工艺，导致奥氏体晶粒的动态再结晶，而铁素体晶粒只经历了恢复。
