X선 회절(XRD)

DIFFRAC.MEASUREMENT CENTER

D2 PHASER 및 D8 ENDEAVOR에서 D8 ADVANCE 및 D8 DISCOVER에 이르기까지 모든 X선 회절계를 위한 하나의 제어 및 네비게이션 센터. 실험 계획, 데이터 측정, 계측기 상태 확인 및 구성 변경은 모두 하나의 공통 인터페이스를 통해 액세스할 수 있습니다.

XRD 도구를 완전히 제어

측정 센터 소프트웨어 패키지는 일련의 측정 및 유지 보수 플러그인으로 구성됩니다.

  • COMMANDER: 회절분석기의 모든 상태 정보의 배경 측정 및 디스플레이뿐만 아니라 대화형 관리를 위한 제어 센터
  • DAVINCI: D8(DAVINCI 설계) 회절계 제품군에 대한 진정한 플러그 및 플레이 X선 회절 분석을 제공하는 지능형 가상 고니오미터
  • WIZARD: 분말 회절, HRXRD, 스트레스 및 텍스처 애플리케이션을 위한 측정 작업을 직관적으로 만들기 위한 그래픽 인터페이스
  • JOBLIST / STARTJOBS: 스케줄러와 히스토리가 내장된 편안한 작업 컨트롤러. 작업을 중지, 삭제, 다시 시작, 우선 순위를 지정할 수 있습니다.
  • 구성/ 도구: 쉽고 직관적인 계측기 구성 및 제어
  • LOG: 모든 기기 이벤트의 포괄적인 로깅
  • DB 관리: 중앙 집중식 사용자 관리 및 전체 감사 후행
  • RESULT MANAGER: TOPAS BBQ, DQUANTEVA의 모든 측정된 데이터 및 평가 결과를 한 곳에서 수집하여 보고서를 작성할 준비가 되었습니다.

측정 센터는 고객 네트워크 내에서 D2 PHASER, D8 DISCOVER, D8 ENDEAVOR 및 D8 ADVANCE 회절계에 액세스하고 제어할 수 있습니다. 라이센스에는 무제한 네트워크 작동을 가능하게 하기 위해 모든 고객의 PC에 측정 센터를 설치하거나 독립 실행형 환경에서 단일 회절계를 사용하는 것이 포함됩니다.

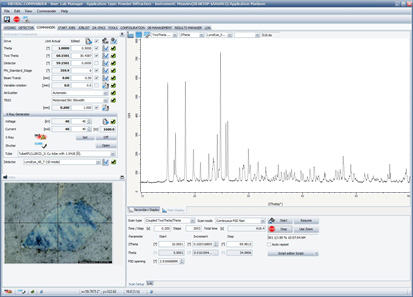

COMMANDER – 측정 제어를 위한 직접 액세스

COMMANDER 플러그인은 회절계의 모든 부분을 빠르게 개요하고 직접 제어하려는 모든 사용자에게 이상적입니다. COMMANDER는 하드웨어 설정, 측정 진행률 및 측정된 데이터를 포함하는 계측기 상태를 표시합니다. 계측기 구성 요소의 표시가 자동으로 활성 구성에 적응합니다. 사용자는 드라이브를 이동하고, TWIN, TRIO 또는 PATHFINDER 옵틱의 빔 경로를 선택하고, 발전기 및 비주변 설정을 변경하고, 측정을 생성하거나 시작할 수 있습니다.

측정된 데이터의 확대 가능한 라이브 디스플레이가 있는 COMMANDER 인터페이스는 실험 파라미터를 빠르게 테스트하는 데 이상적이며 올바른 조건이 결정되면 향후 사용할 수 있는 작업으로 저장할 수 있습니다.

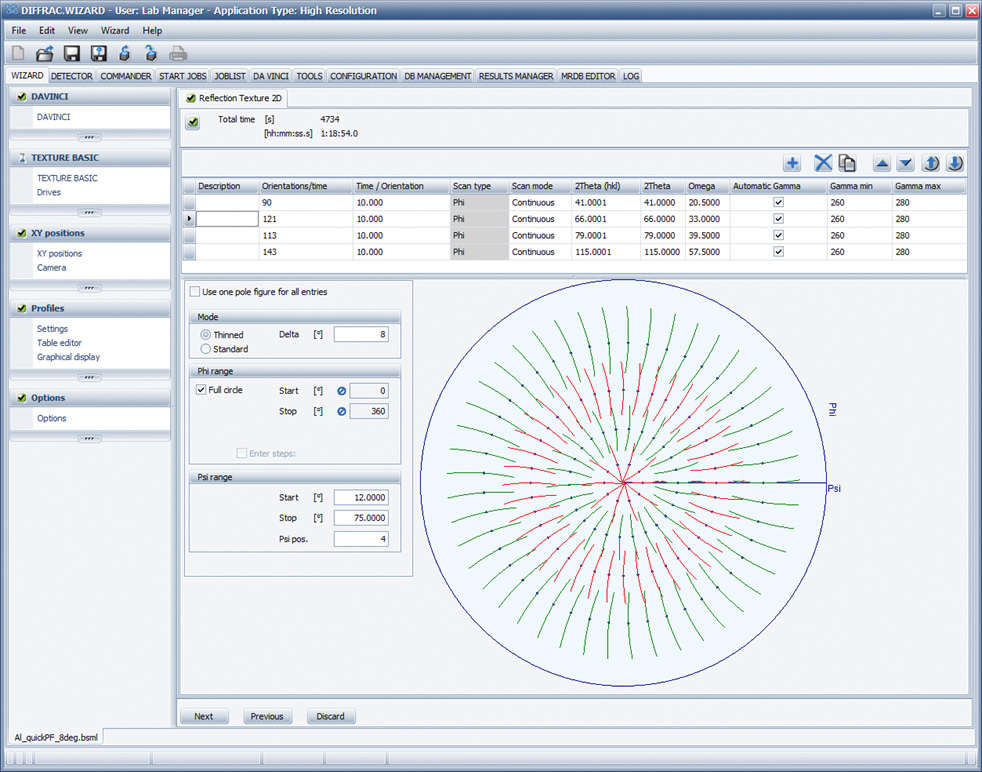

WIZARD – 가이드, 그래픽 방법 개발

WIZARD에서는 복잡한 X선 회절 실험도 간단하게 만듭니다. 여기서는 XRD, HRXRD, SAXS, 스트레스, 텍스처 또는 알루미늄 배스 컨트롤을 포함한 다양한 X선 회절 분야에 대해 측정을 만들 수 있습니다. WIZARD의 그래픽 사용자 인터페이스는 가상 DAVINCI 고니오미터를 사용하여 도구구성을 통해 사용자를 먼저 안내합니다. 그런 다음 스캔 매개 변수가 정의되고(선택적으로) 측정 계열(예: 매핑 애플리케이션 또는 비상온 실험)에 결합됩니다.

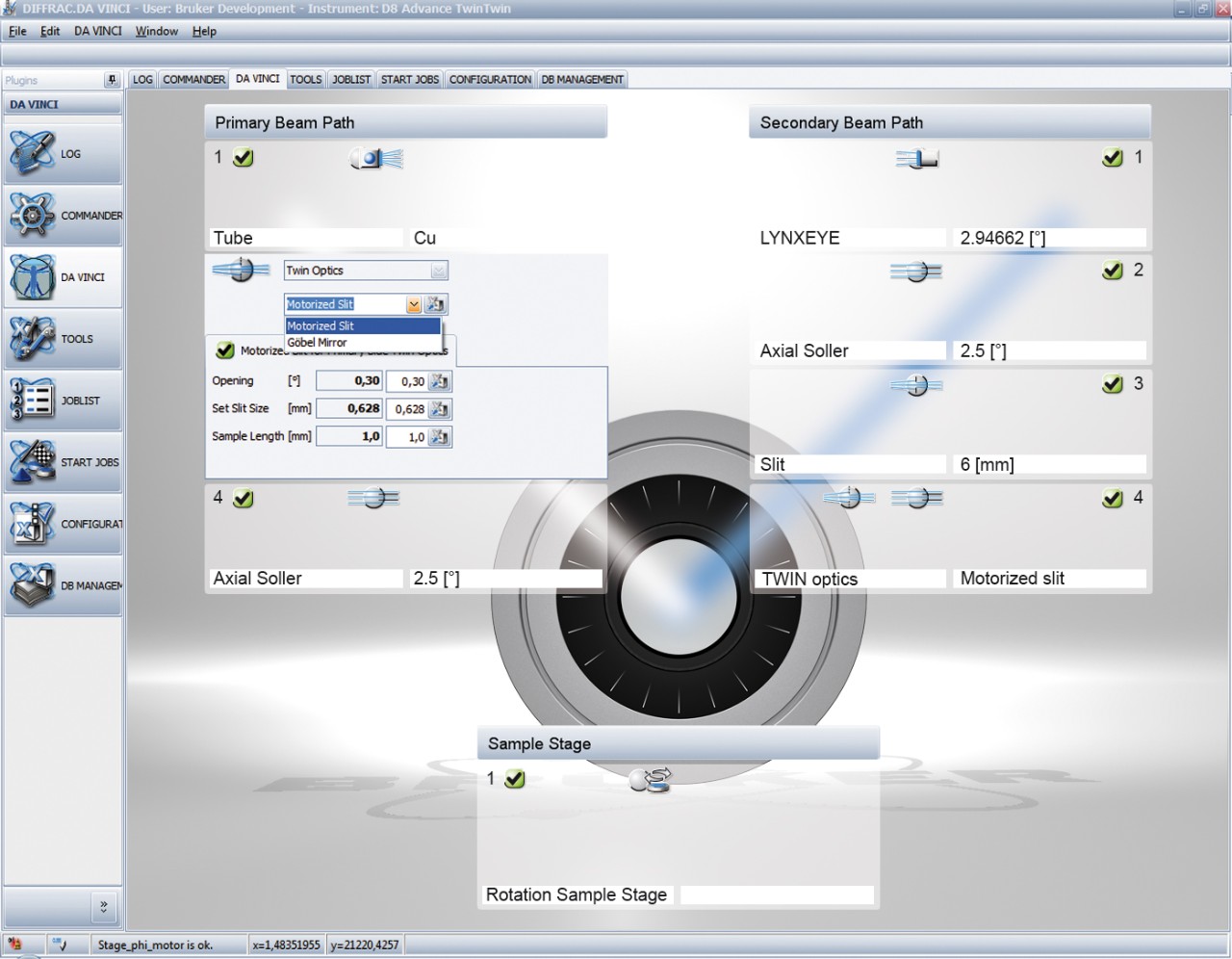

DAVINCI 디자인 - 타협하지 않는 사용편의성

DAVINCI 디자인은 초보 사용자에게도 X선 회절계의 모듈성을 마스터하는 열쇠입니다. X선 튜브에서 옵틱 및 샘플 스테이지를 통해 검출기로 모든 방법을 통해 모든 사용자는 한 빔 형상에서 다른 빔 형상으로 변경하거나 개별 구성 요소를 전혀 문제없이 교환할 수 있습니다.

DAVINCI.MODE는 실시간 구성 요소 인식 및 구성 요소 상태 표시를 용이하게하며 DIFFRAC.DAVINCI 소프트웨어의 가상 각도계는 대화형 및 실시간으로 또는 WIZARD를 사용하여 실험 계획 상태에서 설정을 통해 사용자를 직관적으로 안내합니다.

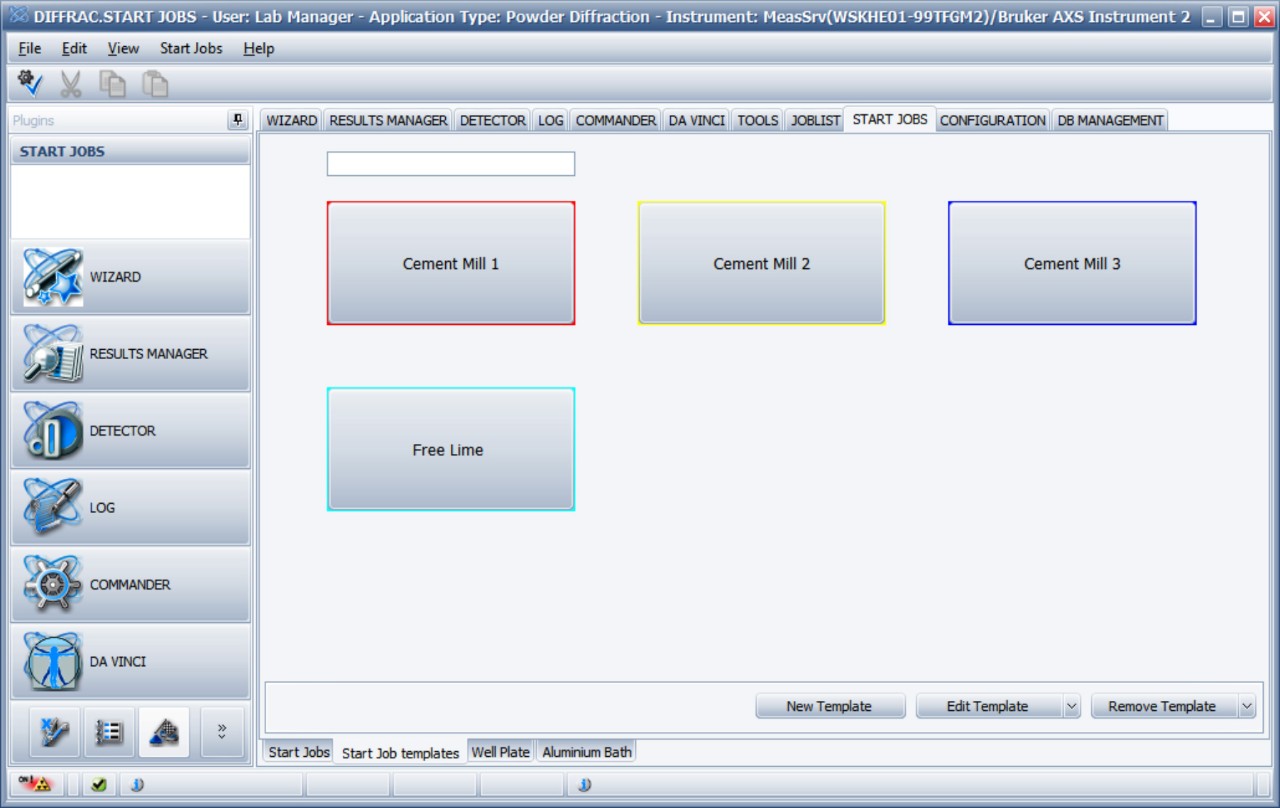

START JOBS 및 JOBLIST

테이블 편집기 또는 운영자 친화적인 작업 템플릿 인터페이스를 사용하여 START JOBS 플러그인에서 새 샘플에 대한 미리 정의된 측정을 시작할 수 있습니다. 높은 처리량 스크리닝 시스템의 경우 전용 웰 플레이트 뷰를 통해 빠르고 쉽게 측정 위치를 선택할 수 있습니다. 작업은 실제 구성에 대해 유효성을 검사할 수 있으며 푸시 버튼 솔루션의 자동 후처리 및 평가 루틴과도 연결할 수 있습니다.

모니터 샘플의 강도 검사와 같은 일상적인 측정은 JOBLIST를 통해 예약됩니다. 여기서 측정 진행 상황을 모니터링하고 개별 작업을 중지하거나 다시 시작할 수 있으며 중요한 샘플에 대해 새로 추가된 작업이 우선 순위가 지정됩니다.

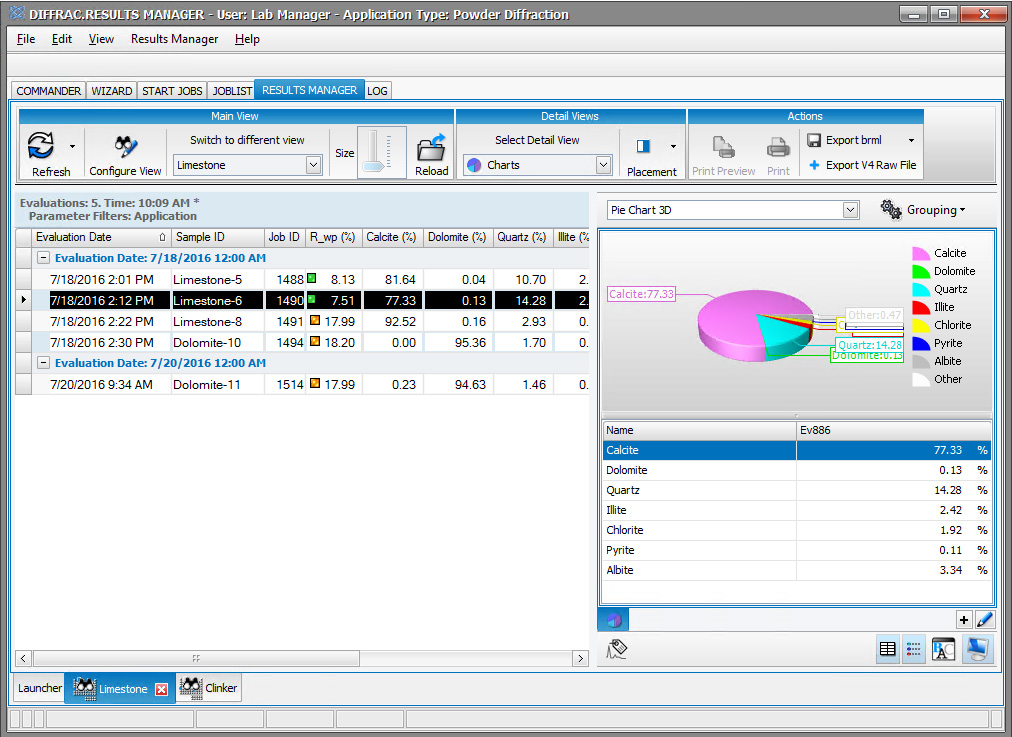

RESULTS MANAGER – 데이터 마이닝 및 보고


모든 측정 데이터는 기기의 데이터베이스에 저장되며 RESULTS MANAGER에서 표시, 필터링, 검색 및 내보낼 수 있습니다. 측정된 데이터 외에도 DQUANT, TOPAS BBQ 및 EVA의 평가 결과를 데이터베이스에 저장할 수 있으며 RESULTS MANAGER의 사전 정의 및 사용자 정의보기를 통해 쉽게 액세스할 수 있습니다.

사용자는 다음을 수행할 수 있습니다.

  • 전송된 측정된 데이터의 하위 집합 보기(예: 작업자, 시간 범위 또는 샘플 ID별로 필터링 됨)
  • 일정 기간 동안의 피크 위치, 강도 또는 농도와 같은 추세를 식별하고 평가 매개 변수를 모니터링합니다.
  • 결과를 목록, 테이블 또는 차트로 표시하고 프로덕션 및 품질 관리 목적으로 사용자 정의 한도가 없는 수치 결과를 강조 표시합니다.
  • 테이블, 차트보기 및 측정된 데이터를 포함한 보고서 만들기

DIFFRAC.MEASUREMENT CENTER 사양

버전

소프트웨어의 현재 버전은 DIFFRAC.MEASUREMENT CENTER V8.6.1입니다.

DIFFRAC.MEASUREMENT CENTER 21 CRF 파트 11 V7.5



준수

cGxP/21 CFR 파트 11



운영 체제

Windows 8 (32비트 및 64비트) 및 10 (64비트)



사용자화

사용자 특정 계측에 대한 자동 정렬 기능 또는 인터페이스와 같은 스크립팅 지원

LIMS 연결

자동화 인터페이스
