DIFFRAC.MEASUREMENT CENTER

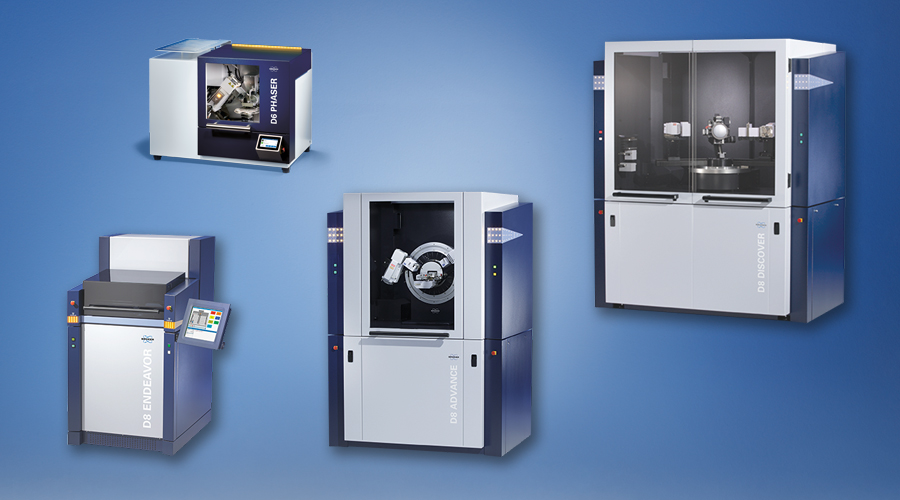

所有X射线衍射仪(从D2 PHASER和D8 ENDEAVOR到D8 ADVANCE和D8 DISCOVER)的统一控制和导航中心。设计试验、测量数据、检查仪器状态和修改配置等等,都可通过一个通用界面来进行。

全面掌控你的XRD工具

MEASUREMENT CENTER(测量中心)软件包由一组测量和维护插件组成:

  • COMMANDER(命令):用于管理衍射仪系统的交互和背景测量,以及显示衍射仪系统的所有状态信息的控制中心
  • DAVINCI(达芬奇):智能虚拟测角仪,能让D8(采用DAVINCI设计)衍射仪系列真正实现即插即用的X射线衍射分析
  • WIZARD(向导):图形界面,用于直观地创建粉末衍射、高分辨分析(HRXRD)、应力和织构应用的测量任务
  • JOBLIST / STARTJOBS(任务列表/开始任务):简单易用的任务控制器,带内置计划程序和任务历史。可以停止、删除、恢复和重新启动任务,设置任务的优先级。
  • CONFIG/ TOOLS(配置/工具):简单直观的仪器配置和控制
  • LOG(日志):全面记录所有仪器相关的事件
  • DB MANAGEMENT(数据库管理):集中的用户管理和完整的审计追踪
  • RESULTS MANAGER(结果管理器):把来自TOPAS BBQDQUANTEVA软件的所有测量数据和分析结果收集到一起,以便用于编制报告。

MEASUREMENT CENTER(测量中心)可以访问和控制客户网络中任意数量的D2 PHASER、D8 DISCOVER、D8 ENDEAVOR和D8 ADVANCE衍射仪。许可包括在所有客户PC上安装MEASUREMENT CENTER(测量中心),以实现无限制的联网操作,或者在一个独立环境中使用一台衍射仪。

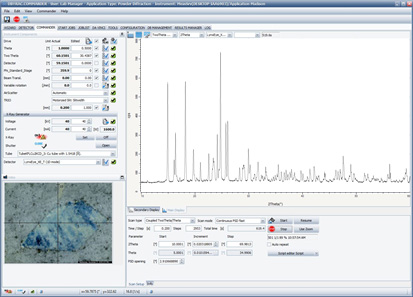

COMMANDER – 通过直接访问来控制测量任务

COMMANDER插件适用于所有想要快速了解和直接控制衍射仪的所有组成部分的用户。COMMANDER能显示仪器状态信息,包括硬件设置、测量进度和测量数据等。仪器组件的显示可根据激活的配置而自动调整。用户可以移动驱动器,选择TWIN、TRIO或PATHFINDER光学元件的光路,修改发生器和非环境条件设置,并创建或发布测量数据。

COMMANDER界面能以可缩放的方式实时显示测量数据,因而适合用于快速检测试验参数 – 而且,当确定了合适的条件时,它们即可被保存为任务以备将来使用。

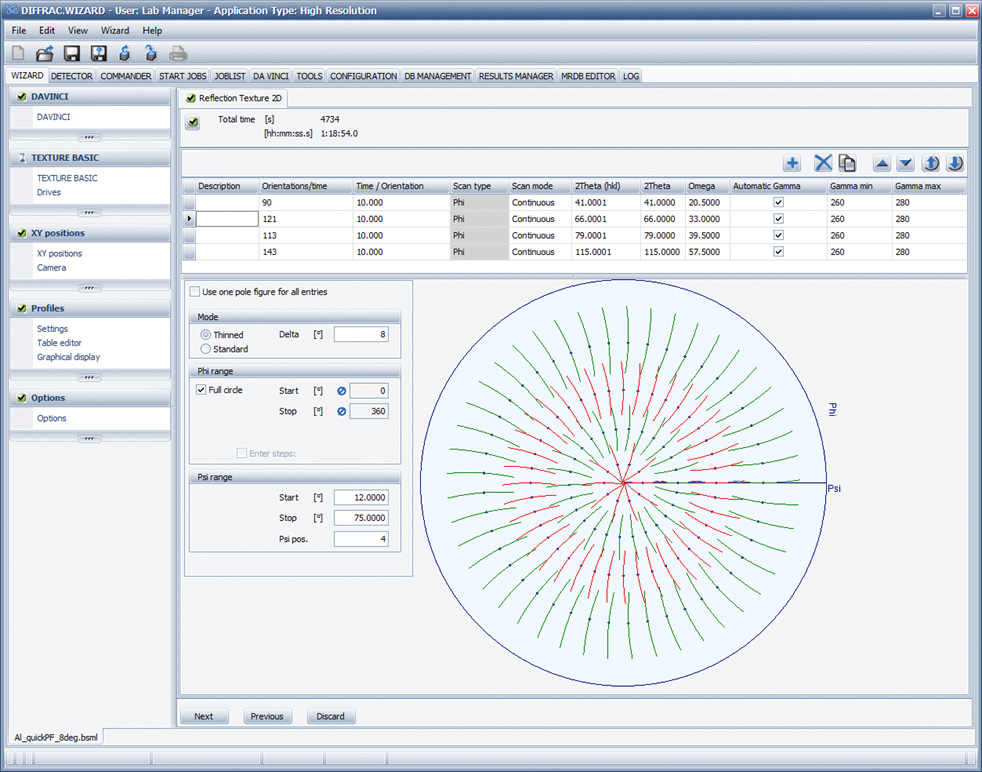

WIZARD – 以引导的方式建立图示法

在WIZARD中设计复杂的X射线衍射实验也很简单。在WIZARD中可以为不同领域的X射线衍射(包括XRD、HRXRD、SAXS、应力、织构或铝电解池控制)创建测量任务。WIZARD的图形用户界面引导用户首先利用虚拟的DAVINCI测角仪完成仪器配置,然后,定义扫描参数并组合(可选)到测量序列中,例如用于面扫描或非环境实验中。

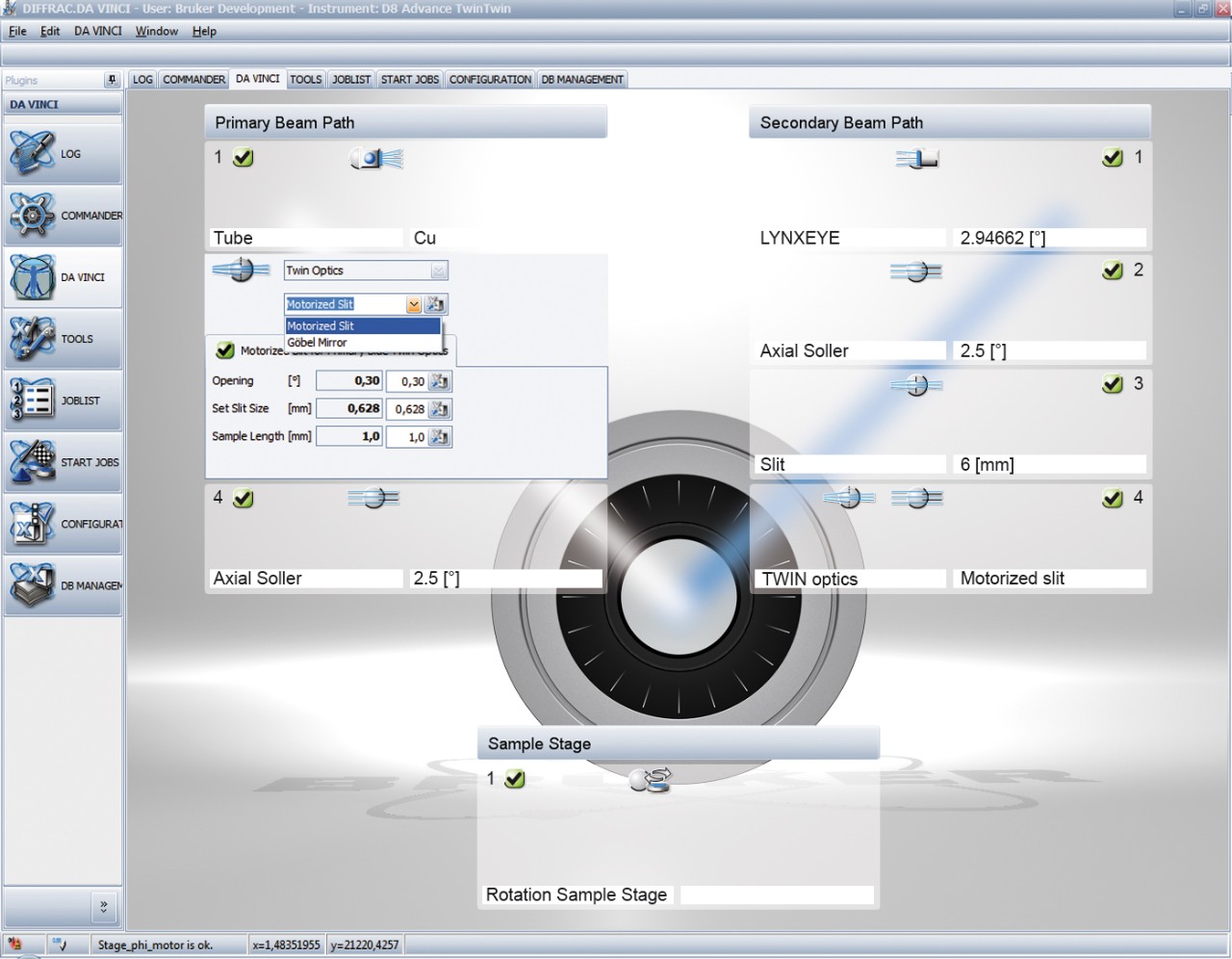

DAVINCI设计 – 无与伦比的易用性

达芬奇的设计是掌握我们的X射线衍射仪模块化的关键,即使对于新手用户也是如此。从X射线光管到光学元件和样品台再到探测器,任何用户都能毫不费力地从一个光路切换到另一个光路,或者更换某个组件。

DAVINCI.MODE支持组件的实时识别和组件的状态显示,而DIFFRAC.DAVINCI软件的虚拟测角仪可以利用WIZARD直观地引导用户以交互的和实时的方式或在试验规划阶段完成设置。

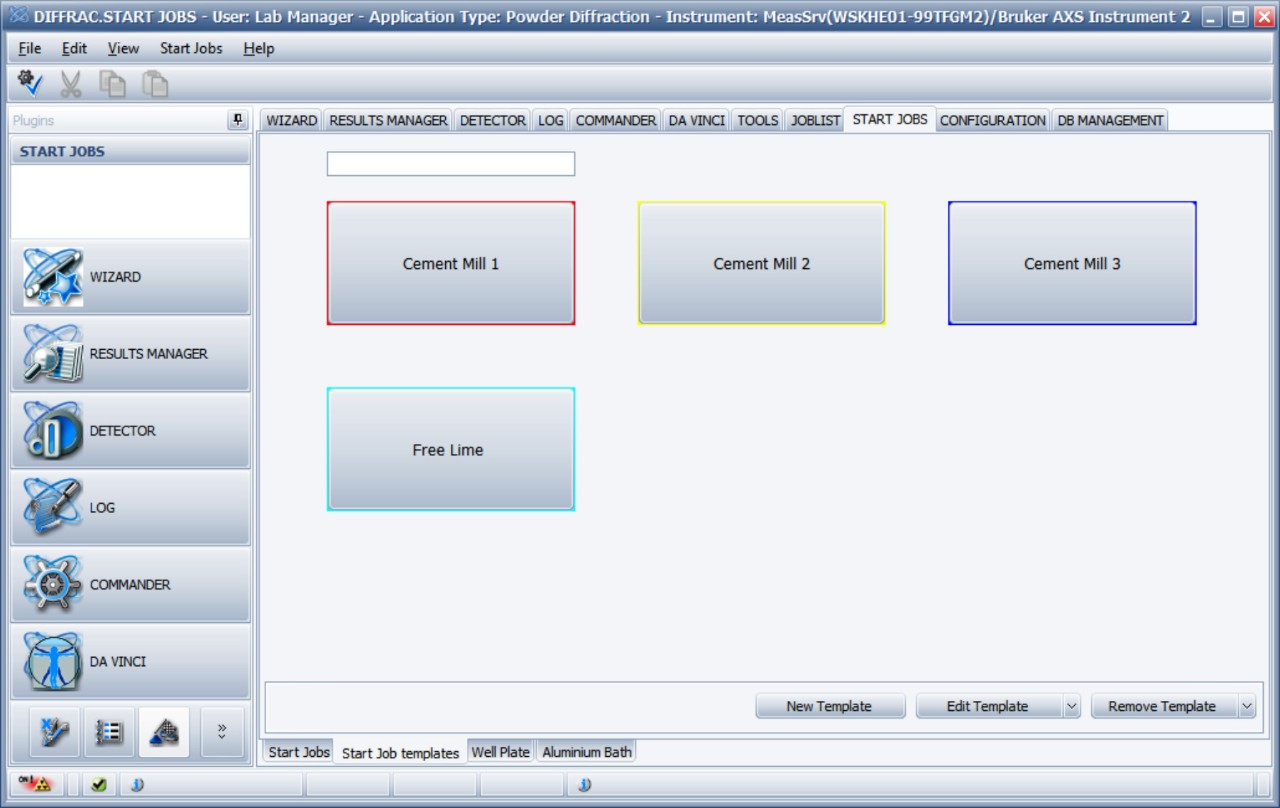

START JOBS和JOBLIST

在START JOBS插件中,可以利用表格编辑器或操作简单的任务模板界面,启动预先设定的新样品测量。对于高通量筛选系统,专用的孔板视图可供快速、轻松地选择测量位置。任务可以根据实际配置进行验证,也可以链接到按钮控制的解决方案的自动后处理和评估程序中。

通过JOBLIST可以安排常规测量任务,比如检验监测样品的强度。在JOBLIST中,可以监控测量进度,可以停止或重启单个任务,或者优先执行新添加的、重要样品的测量任务。

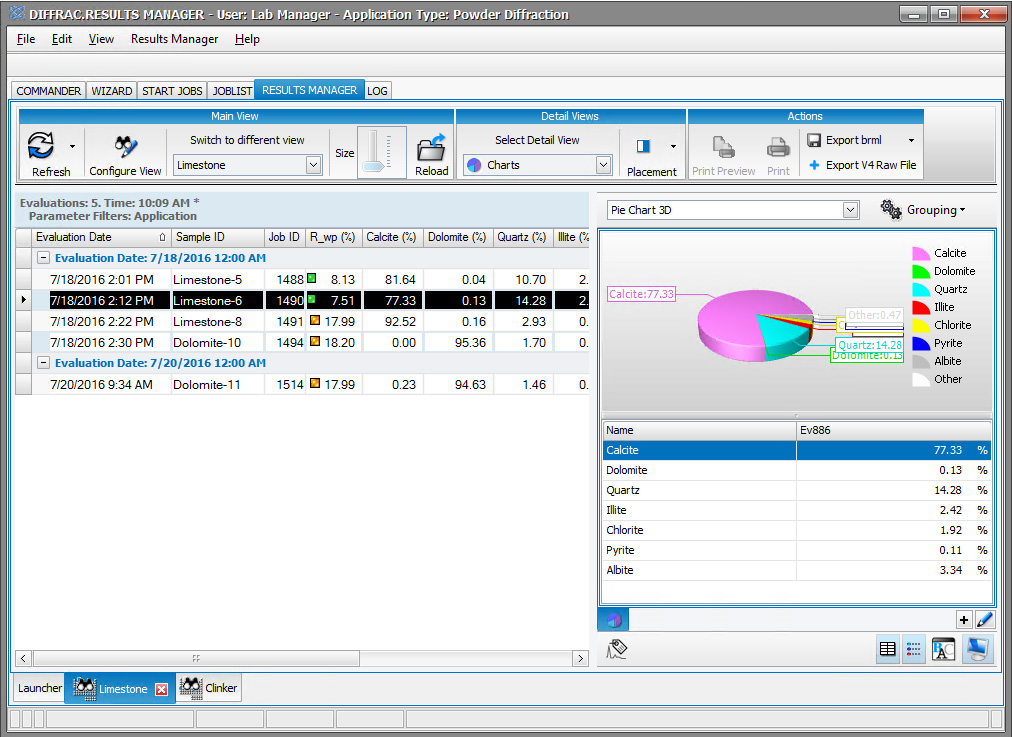

RESULTS MANAGER(结果管理器) – 数据挖掘和报告

所有测量数据都保存在仪器的数据库中,可以在RESULTS MANAGER(结果管理器)中进行显示、过滤、搜索和导出。除了测量数据之外,来自DQUANT、TOPAS BBQ和EVA软件的评估结果也可保存在数据库中,这些数据很容易通过RESULTS MANAGER(结果管理器)的预定义和自定义视图来查看。

用户可以:

  • 查看按照操作员、时间范围或样品ID过滤之后的测量数据子集
  • 确定趋势和监测评估参数,例如一段时间内的衍射峰位置、强度或浓度
  • 以列表、表格或图表的形式显示结果,并凸显出超出用户设定的限值的数值,以便进行生产过程和质量控制
  • 创建包含表格、图表和测量数据的报告

DIFFRAC.MEASUREMENT CENTER的技术指标

版本

最新软件版本为DIFFRAC.MEASUREMENT CENTER V8.6.1,

DIFFRAC.MEASUREMENT CENTER 21 CRF Part 11 V7.5



合规

cGxP/21 CFR Part 11



操作系统

Windows 8 (32位和64位)

和 Windows 10 (64位)



自定义

脚本支持,例如自动校准功能或用户特定仪器的接口

LIMS连接

自动化接口
