배터리 연구용 D6 PHASER
Operando X선 회절은 상전이, 격자 상수 변동 및 전극 내의 기타 결정구조 변형과 같은 동적 프로세스에 대한 귀중한 통찰력을 제공하여 배터리의 효율성과 내구성을 향상시키는 것을 목표로 에너지 저장 시스템에 대한 이해를 높이는 데 중요한 역할을 합니다.
사이클링 실험의 계획 및 실행에서 데이터 시각화 및 대규모 데이터 세트의 배치 분석에 이르기까지 D6 PHASER는 차세대 에너지 저장 기술을 위한 혁신적인 솔루션을 추구하는 데 도움이 되는 완전하고 통합된 솔루션을 제공합니다.
배터리 연구에 벤치탑 XRD를 사용해야 하는 이유

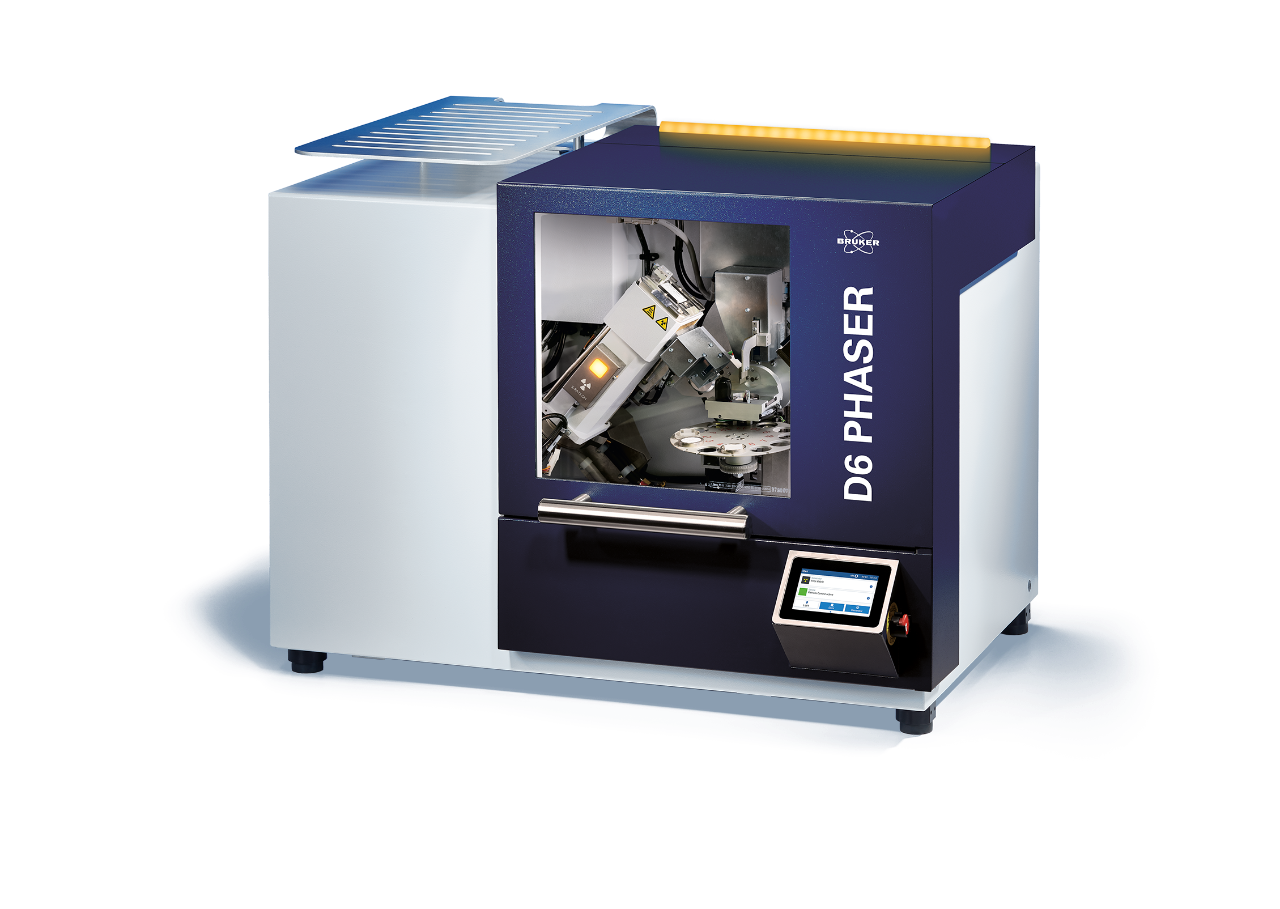

D6 PHASER는 벤치탑 XRD에서 가장 강한 X선 전력(1.2kW)과 작은 고니오미터 반경, 맞춤형 빔 광학 및 입증된 LYNXEYE XE-T 검출기 기술을 결합하여 작동 조건에서 배터리 셀을 분석하기 위한 우수한 데이터 품질을 제공합니다. 회절 패턴은 단 몇 분 만에 수집할 수 있으므로 DIFRAC.TOPAS를 사용하여 완전한 Rietveld Refinement가 가능합니다.
배터리 전문가에 의한, 배터리 전문가를 위한 회절기

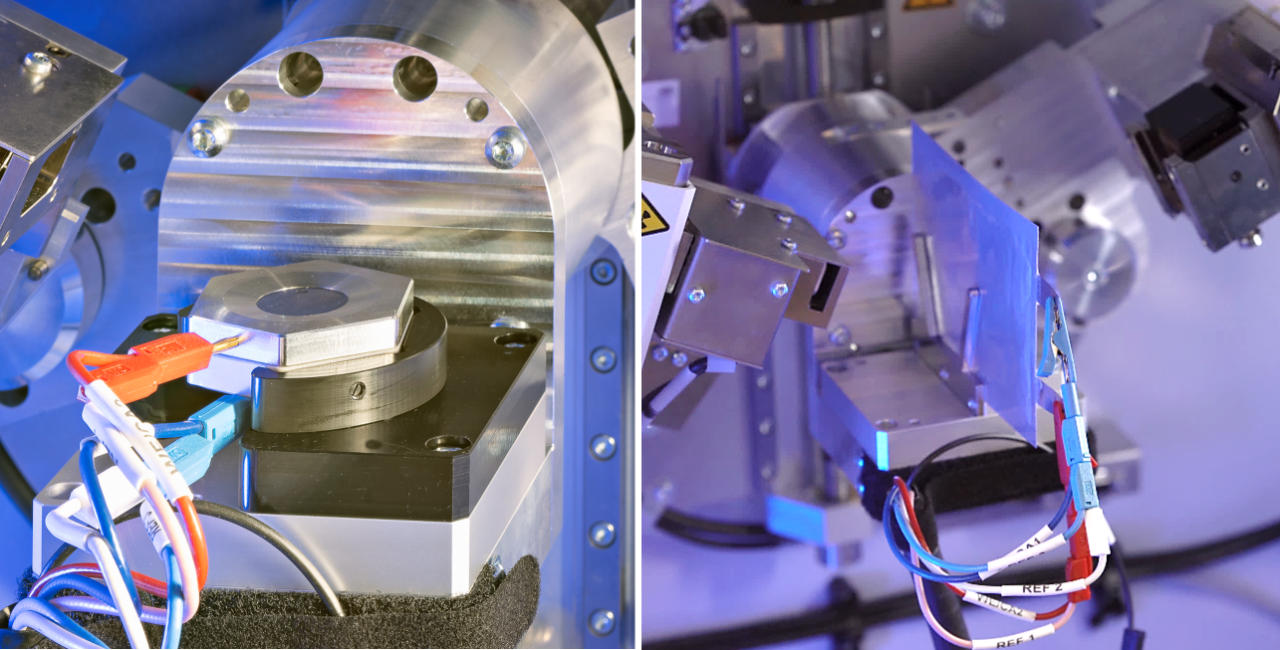

D6 PHASER에는 반사 모드 전기화학 셀과 투과 모드 파우치 셀 모두에 대한 전용 스테이지 지그가 있어 음극, 양극 또는 전체 셀을 연구하기 위한 운영 실험을 설계하고 수행할 수 있습니다. 클램프 스테이지를 통해 다양한 크기의 파우치 셀을 사용할 수 있으며, 반사 코인 셀 스테이지 부착물은 LeRiChe의 배터리 셀 유형 2*를 염두에 두고 이루어집니다. Bruker가 독점적으로 제공하는 이 셀은 특히 XRD를 위해 Amiens 대학의 LCRS에서 개발되었습니다. 셀은 가볍고 컴팩트하여 쉽게 조립하고 사용할 수 있습니다.
계획 – 측정 – 분석
BioLogic의 SP-50 potentiostat를 DIFRAC.SUITE에 통합하면, 단일 인터페이스를 통해 연결된 XRD 및 전기화학 실험이 가능해집니다.

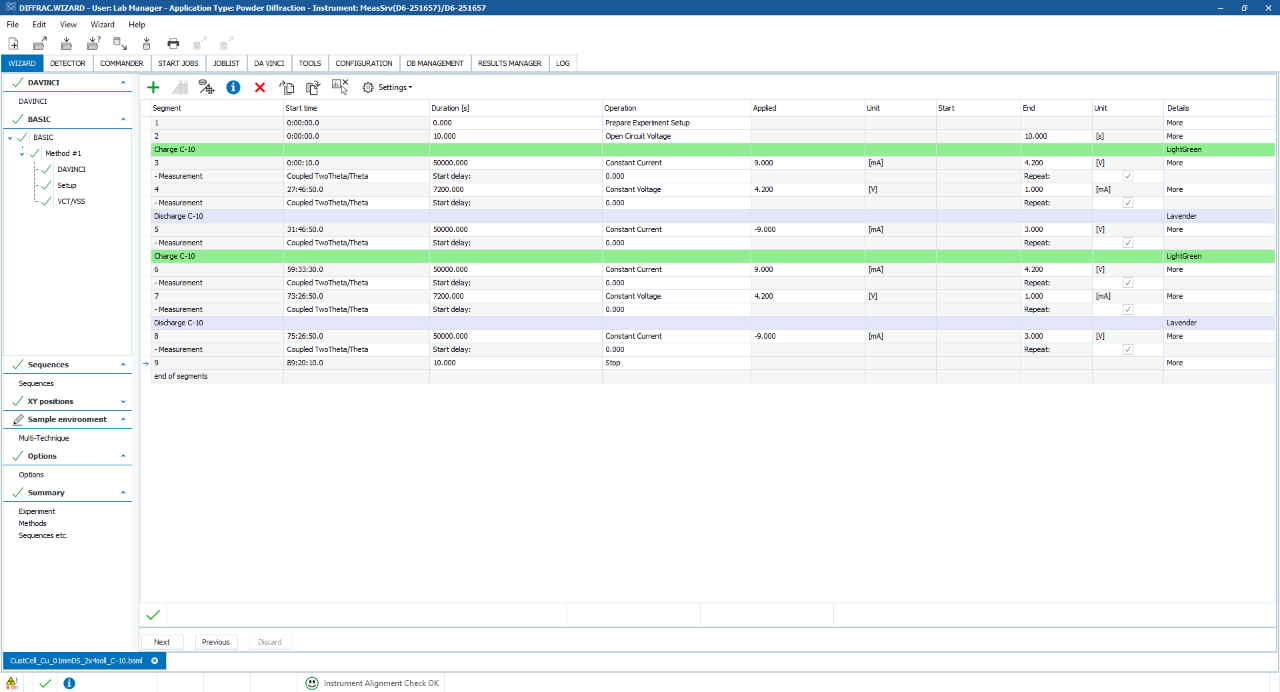

사용자 정의 XRD 스캔을 정전류(CC), 정전압(CV) 및 개방 회로 전압(OCV) 모드와 결합하는 DIFFRAC.WIZRD에서 모듈식 실험을 계획하고 구축하십시오. 모든 파라미터는 측정 결과 파일에 XRD 스캔 데이터와 함께 기록되어 DIFRAC.EVA에서 평가 및 표시됩니다.
DIFFRAC.EVA의 Operando 데이터 시각화

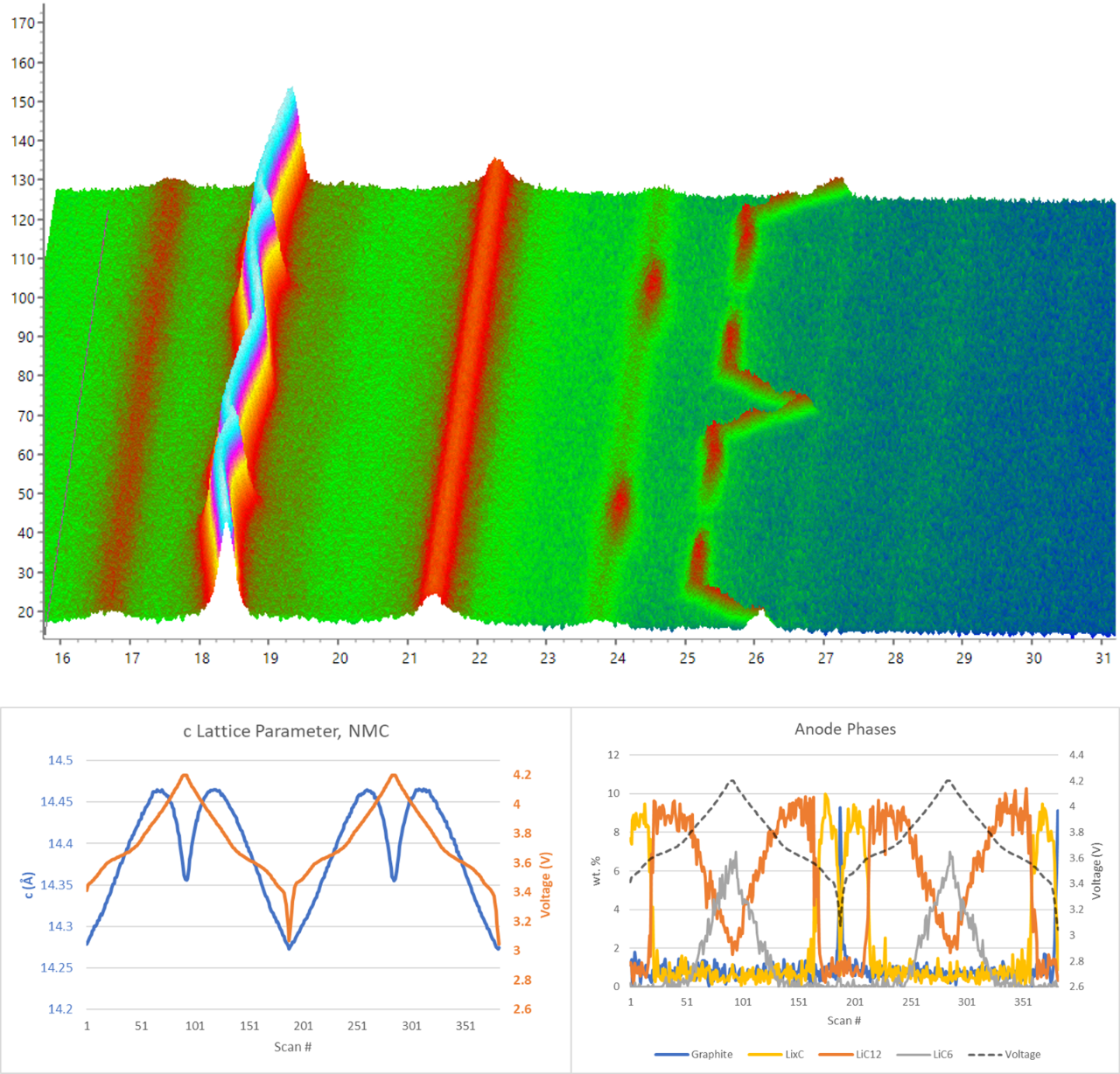

DIFFRAC. EVA는 최대 수백 또는 수천 개에 이르는 많은 수의 XRD 데이터 세트를 빠르게 시각화할 수 있는 놀라운 도구입니다. 상 식별을 위해 개별 데이터 세트를 선택하거나 2D 보기를 사용하여 대량의 실험 데이터 세트에 대한 빠른 개요를 확인하여 새로운 상과 변이 지점을 쉽게 식별할 수 있습니다. 전류 또는 전압 파라미터의 변화는 XRD 데이터와 함께 표시하거나 다른 소프트웨어에서 분석하기 위해 표에 나열할 수도 있습니다.
완전한 이해를 위한 정확한 모델링
일반적인 operando 회절 실험은 수백 또는 수천 개의 데이터 세트로 구성됩니다. DIFRAC.TOPAS의 Rietveld 전체 프로파일 피팅은 회절 데이터를 정량적으로 이해하고 셀 내부 조건에 대한 완전한 그림을 구축하는 데 사용되며 Refinement 계산은 몇 초 밖에 걸리지 않습니다. 배터리 셀의 전체 레이어 스택에 대한 모델은 쉽게 구성할 수 있으며 상대적인 상 분율과 격자 상수를 정확하게 결정하는 데 필요합니다. 여기에는 흡수 보정, 샘플 제로위치 보정 및 각 레이어에 대한 우선 배향성에 대한 보정이 포함됩니다. 모델이나 프로젝트가 정의되면 한 번의 클릭으로 데이터 세트를 로드하고 개선을 실행하여 향후 분석을 수행할 수 있습니다!
