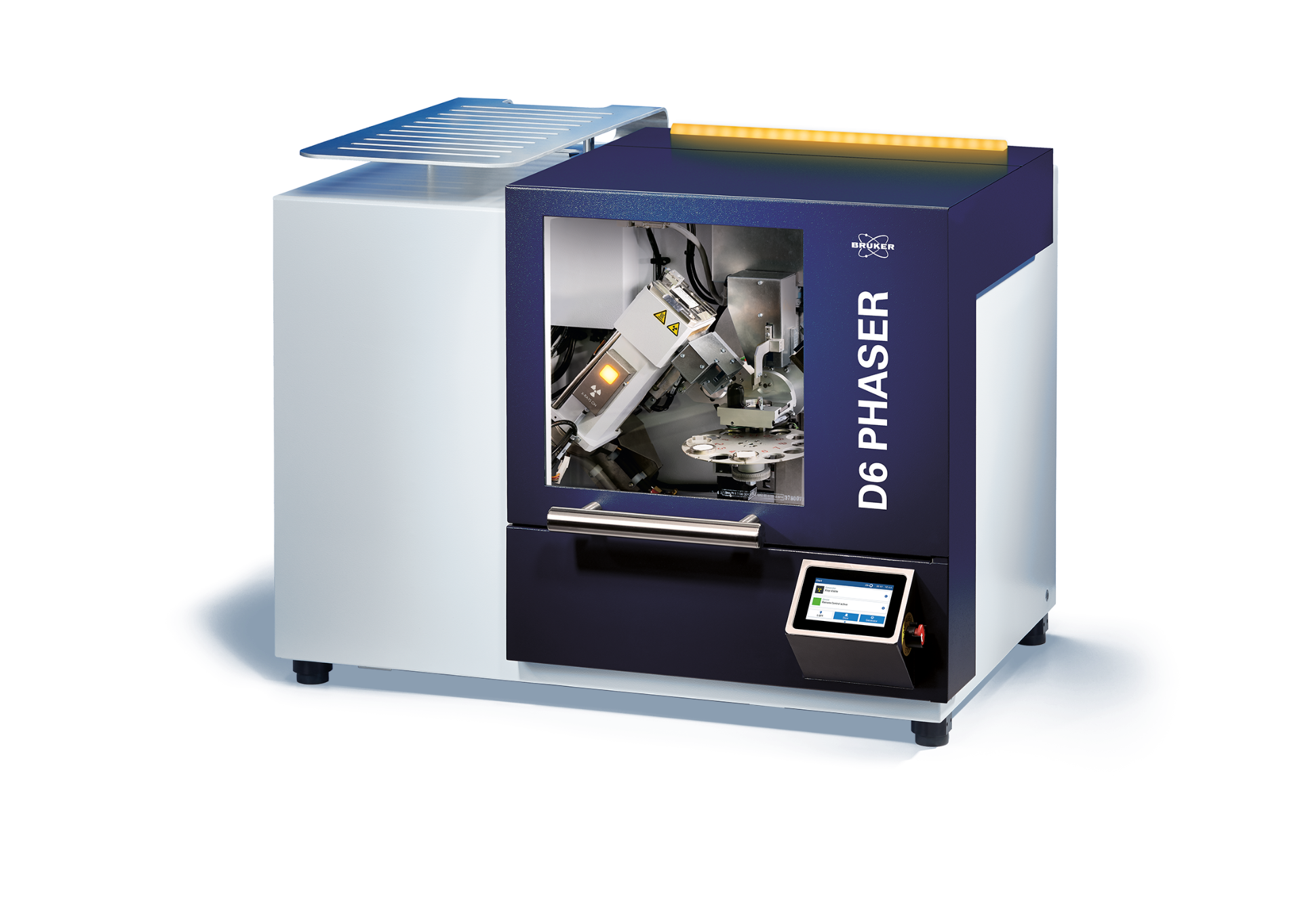

D6 PHASER

완전한 벤치탑 XRD 분석 플랫폼

강력함

1200 W 까지

벤치탑에서 가장 강력한 시스템

다목적

3 / 8 / 9

3가지 타입의 제너레이터와 검출기, 8개의 선택가능한 스테이지, 9가지 응용 프로그램으로 다양한 기회 제공

편리함

최고의 데이터를 제공하는 설계방식

스테이지 교체 중에도 최고의 강도와 0.01°이내의 픽 위치 정확도를 보장하는 다이나믹 광원 최적화 Dynamic Beam Optimization (DBO)

D6 PHASER Configurator

Build your own

진화하는 XRD

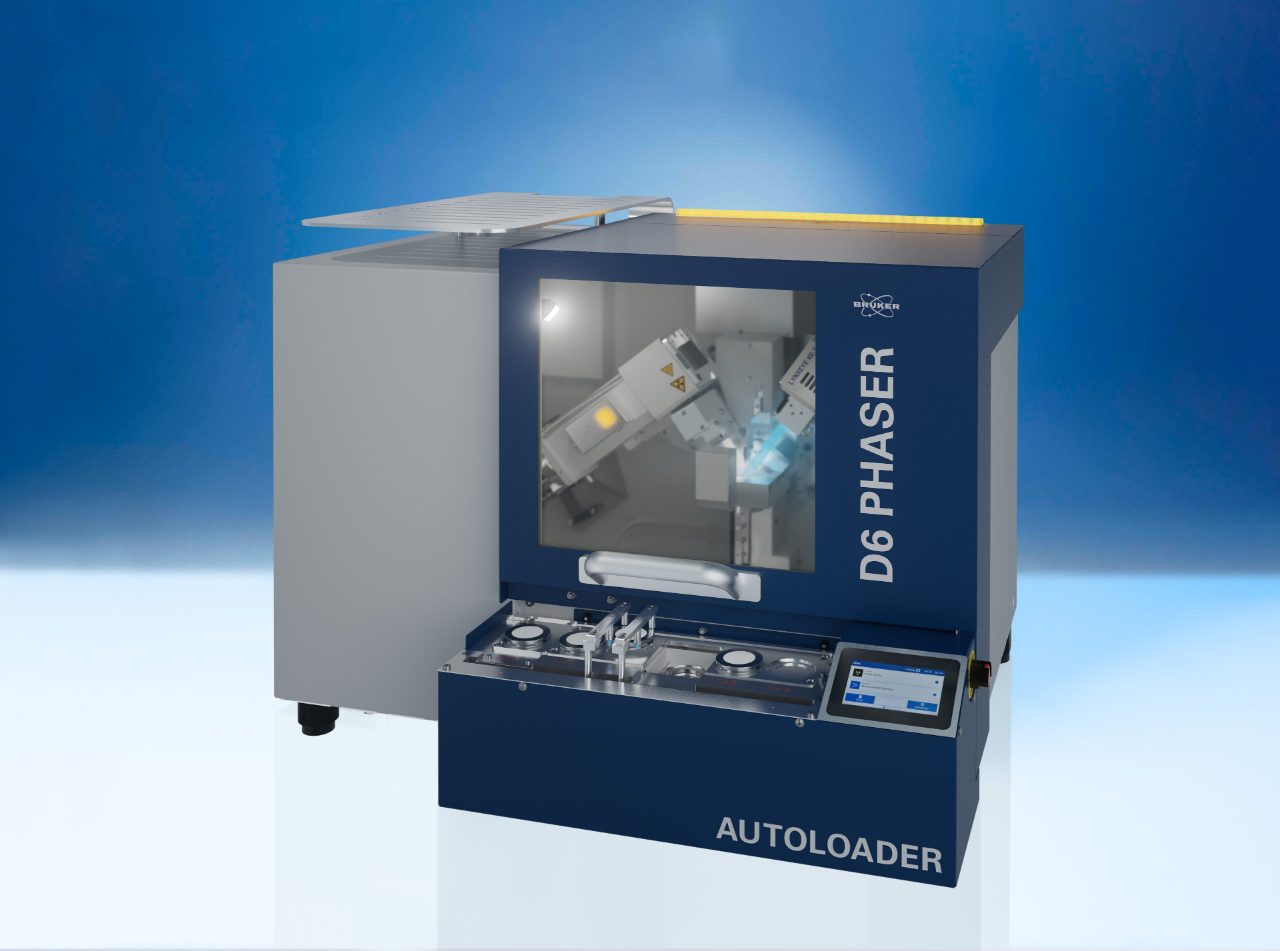

D6 PHASER AUTOLOADER

X선 회절분석기(XRD)는 핵심 인프라를 구축하는 데 사용되는 시멘트부터 배터리 기술을 구현하는 나노 재료에 이르기까지 다양한 재료의 공정 제어에서 중추적인 역할을 합니다. 일관된 시료 준비, 일관된 시스템 작동 및 일관된 결과 결정을 얻으려면 이 핵심 기술의 자동화가 필수적입니다. Bruker의 자동화 분석 솔루션 제품군 중 최신 제품인 D6 PHASER AUTOLOADER를 소개하게 되어 기쁘게 생각합니다.

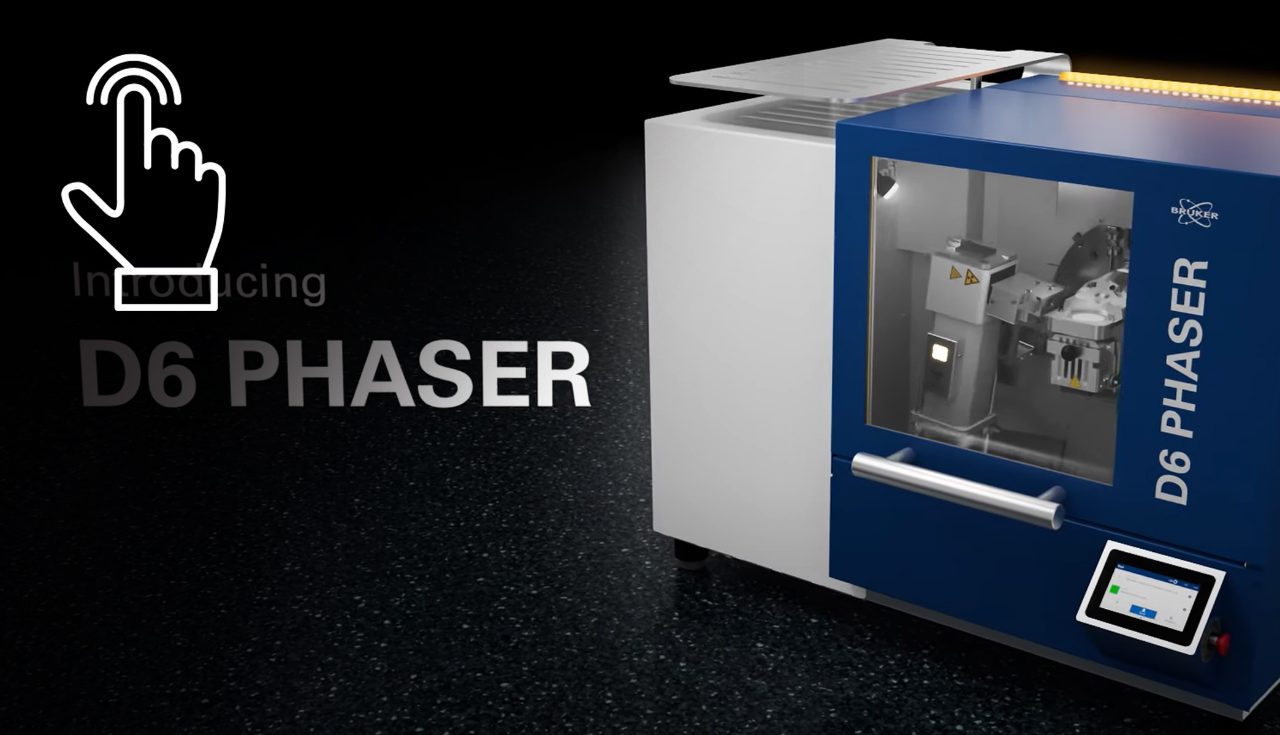

D6 PHASER 소개: XRD for Everyone, Everywhere and Everything

D6 PHASER 벤치탑 XRD 플랫폼은 각 부분의 합보다 전체가 더 훌륭합니다. D6 PHASER의 구성 요소가 어떻게 결합되어 분석 방법에 유연성을 제공하는지 확인하십시오.

MEET THE FUTURE

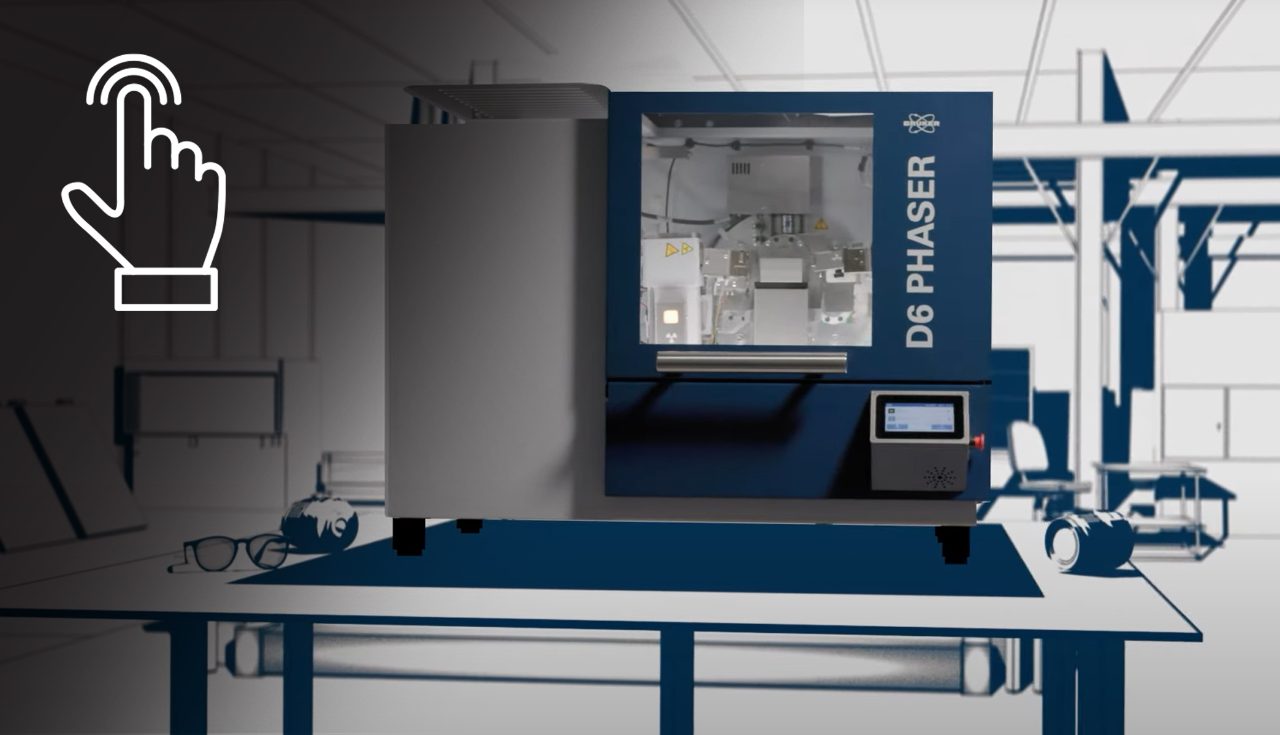

D6 PHASER 적용: Powerful. Versatile. Accessible.

분말, 벌크 및 박막 분석을 위한 광범위한 응용 분야를 지원하는 D6 PHASER 플랫폼은 변화하는 분석 요구 사항과 새로운 과학 연구를 충족하기 위한 새로운 액세서리를 통합할 수 있는 기능을 갖추고 있습니다.

SEE THE POTENTIAL

새로운 수준의 X선 회절 분석기

“ D6 PHASER는 콤팩트한 사이즈와 비교할 수 없는 다양성으로 새로운 XRD 솔루션 산업의 근간이 됩니다. ”
Bruker AXS President - Frank Burgaezy

60년 이상 동안 Bruker는 과학계와 업계 사용자들의 편의를 위해 혁신적인 분석 기기를 만들었습니다. 당사의 분석 솔루션은 최첨단 기술과 최고의 성능을 대표합니다. 우리는 전 세계 과학자들에게 최고의 기술을 제공해오고 있지만 지난 수십 년 간은 더 넓은 사용자군이 최신 분석 방법을 접할 수 있도록 하는 데 더욱 집중해 왔습니다.

접근성을 위한 이러한 노력의 최전선에는 벤치탑 기기가 있습니다. 당사의 대표적인 대형 시스템보다 작은 크기로 제공되지만 데이터 품질, 강력한 하드웨어 설계 및 신뢰할 수 있는 결과에 중점을 두는 등 대형 장비와 동일한 분석 기기 DNA를 공유합니다.

D6 PHASER는 조작편의성과 유연성을 결합한 획기적인 벤치탑 XRD 플랫폼입니다. 기존의 벤치탑 기기와 달리 분말 회절 이상의 고급 분석이 가능합니다. 광범위한 응용 분야를 통해 D6 PHASER는 XRD를 위한 새로운 시장과 사용자 커뮤니티를 개척합니다. 자세한 내용을 보시려면 브로셔를 다운로드하십시오.

브로슈어 요청 상담 연결

강력함

업계에서 가장 강력한 X선 소스와 작은 고니오미터 사이즈, 입증된 LYNXEYE 검출기 제품군 및 맞춤형 빔 광학 장치의 조합은 많은 캐비닛 타입의 대형 시스템을 능가합니다.

1.2 kW까지 내부 냉각 시스템
오랫동안 검증된 고니오미터

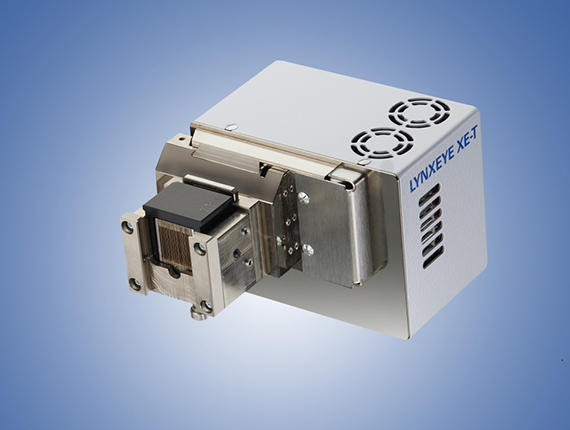

LYNXEYE XE-T 검출기로 차별화된 에너지분해능
전동식 빔 옵틱 옵션

Select your D6

다목적

"D6 PHASER의 플랫폼 설계는 표준의 분말 회절 이상으로 벤치탑 XRD플렛폼을 지속적으로 끌어올릴 수 있습니다."

D6 PHASER 글로벌 제품 책임자 - Karsten Knorr

D6 PHASER의 특징 중 하나는 기본 분말 회절을 넘어 다양한 측정 유형에 시스템을 적용할 수 있는 기능성으로 모든 실험에서 진정한 범용 스테이지가 됩니다.

반사와 투과
non-ambient 회절
GID, XRR, 응력, 텍스처

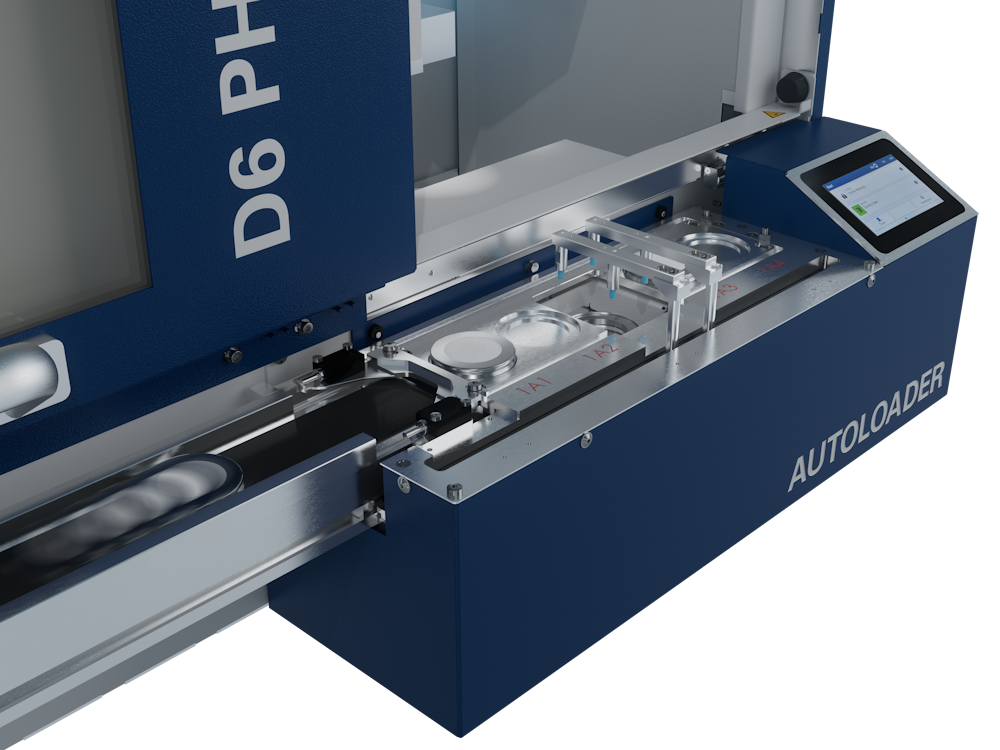

AUTOLOADER를 사용하면 기기를 열지 않고도 외부 로딩이 가능합니다. 컨베이어 벨트 인터페이스를 통해 시료 링을 자동으로 로딩 및 언로딩할 수 있습니다.

D6 PHASER AUTOLOADER에 대해 자세히 알아보기

편리함

사전 교육이 필요하지 않습니다. 사용자는 사용하기 쉬운 소프트웨어와 XRD 분석 방법에 대한 광범위한 지식을 기반으로 저가의 자동 악세사리의 도움을 받는 동시에 직관적인 방법으로 분석 방법을 안내받습니다.

동적 빔 최적화
터치 패널 작동
스테이지와 옵틱 교체

견적 요청

D6 PHASER 주요 기능

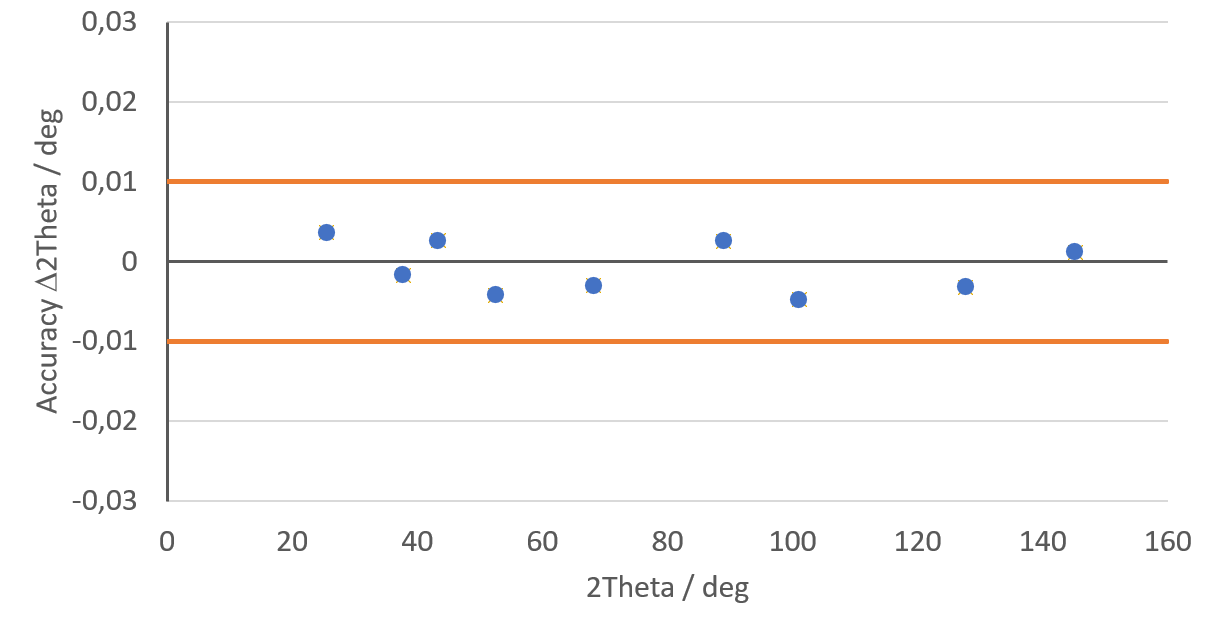

보장된 정확도

포함된 커런덤 (corundum)표준에서 전체 스캔 범위에 걸쳐 < 0.01° 편차.

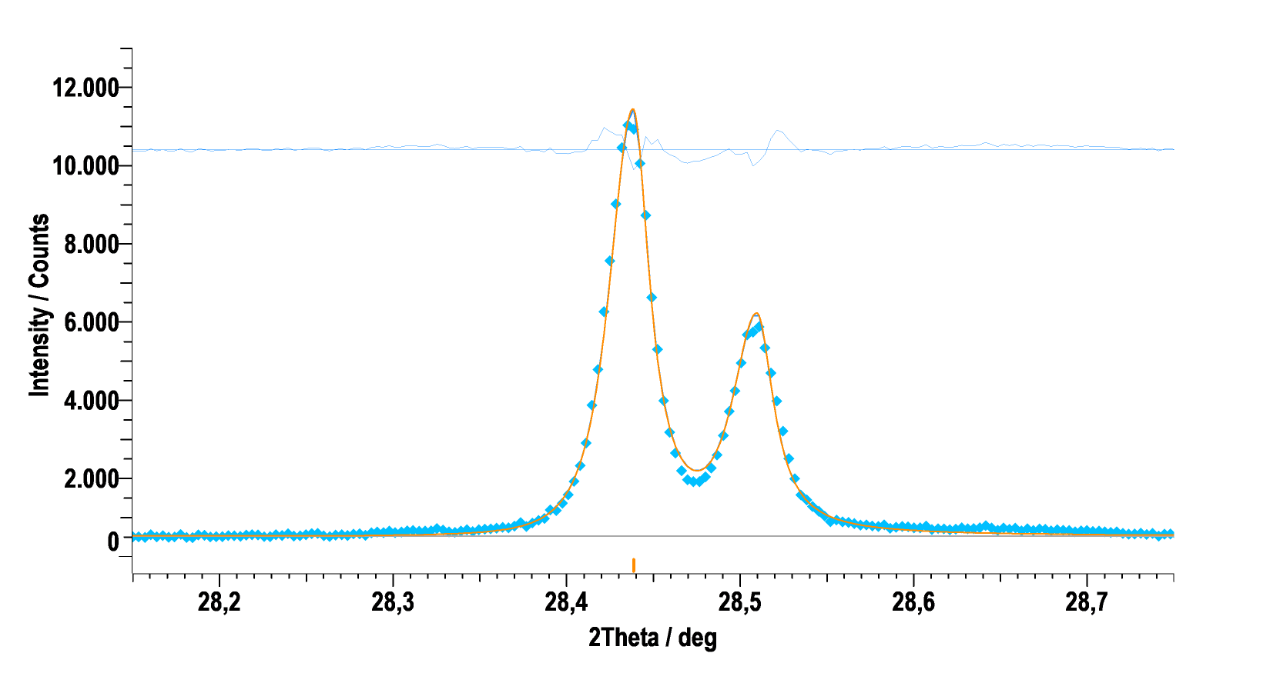

최상의 해상도

NIST 640e에서 FWHM < 0.03° 2θ

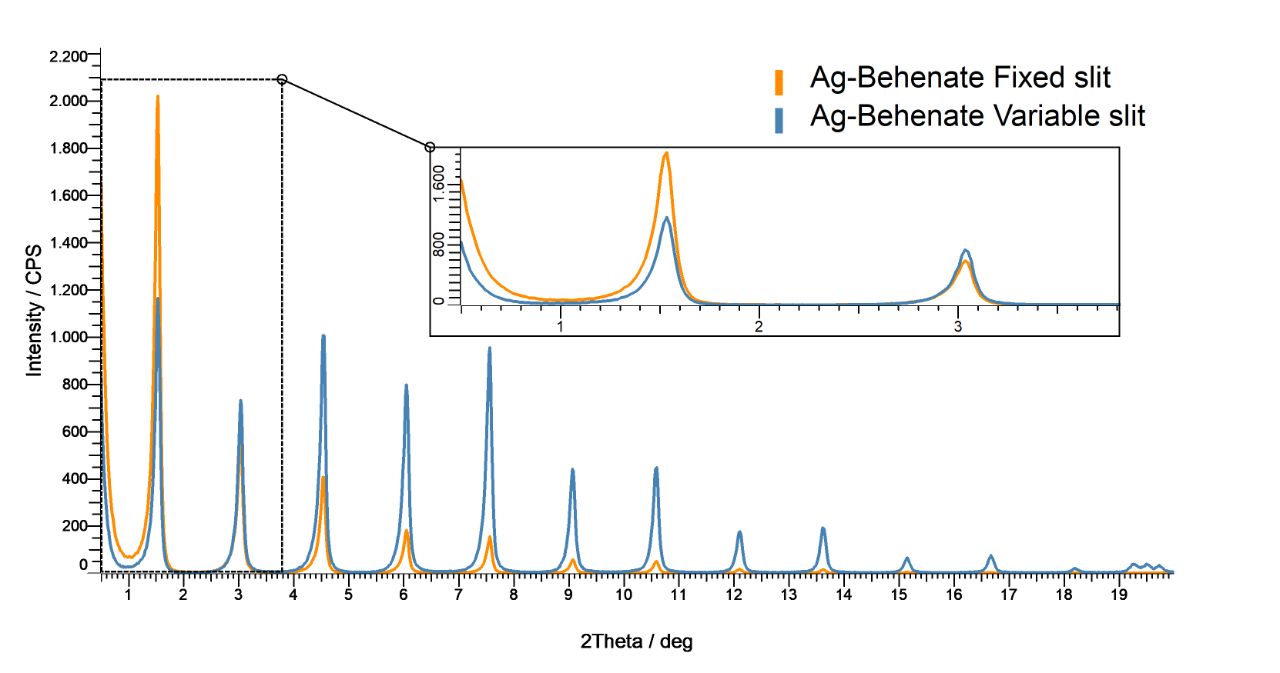

최적의 백그라운드 노이즈

거의 노이즈 없이 0.5°에서 측정을 시작합니다.

D6 PHASER 이점

D6가 다양한 샘플과 분석을 처리할 수 있도록 여러 스테이지와 광학 장치가 설계되어 포함됐을 뿐만 아니라, 기계 및 전기적 연결을 위한 완전히 새로운 인터페이스로 설계했습니다. 이를 통해 사용자는 스테이지를 쉽게 추가 및 교체할 수 있으므로 D6 PHASER는 기본 분말 회절 이외의 다양한 측정 유형에도 적응할 수 있습니다.

고정밀의 기계 장착 인터페이스
사전 설치된 전기 커넥터가 있는 분산 제어 전자 장치
DaVinci 소프트웨어에서 가이드해주는 교환
Re-referencing 실행 후 ±0.01° 2θ 이내의 정렬 정확도 보장

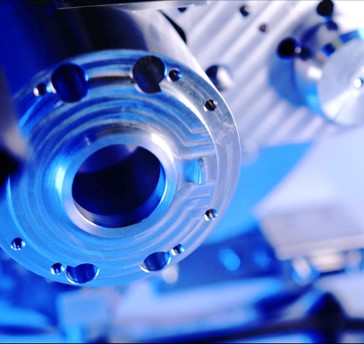

정밀 기계 인터페이스 및 편리하게 배치된 전기 연결

기존의 2D XRD 솔루션은 매우 큰 검출기로 샘플의 매우 작은 지점을 활용합니다. 이러한 솔루션은 공간이 충분한 대형 장비에 적합합니다. 벤치탑에서 XRD 2D는 샘플 준비에 대한 샘플의 형태학적 상태를 평가하고 이러한 상태ID에서 반사값을 연관시켜 통찰력을 얻기 위해 사용됩니다. D6 PHASER는 두 가지 형태의 2D 회절이 가능합니다. PHI 1D 및 특허 받은 BRAGG2D는 LYNXEYE 검출기 제품군의 모든 구성품과 함께 전체 빔 풋프린트를 활용하여 2D 회절 이미지를 생성합니다. 이 모드는 검출기, 발산 슬릿, 공기 산란 솔루션 또는 스테이지에 관계없이 모든 D6 PHASER에서 사용할 수 있습니다.

특별한 필요 사항 없음: LYNXYE 검출기 제품군의 모든 구성품과 호환 가능
풀 사이즈 빔을 사용하여 고강도 고속 스캔
넓은 빔 풋프린트로 전체 샘플 준비 품질을 적절하게 평가할 수 있습니다.
기존의 2D 검출기와 작은 빔 크기를 사용하여 사용할 수 있는 것과 동일한 정보

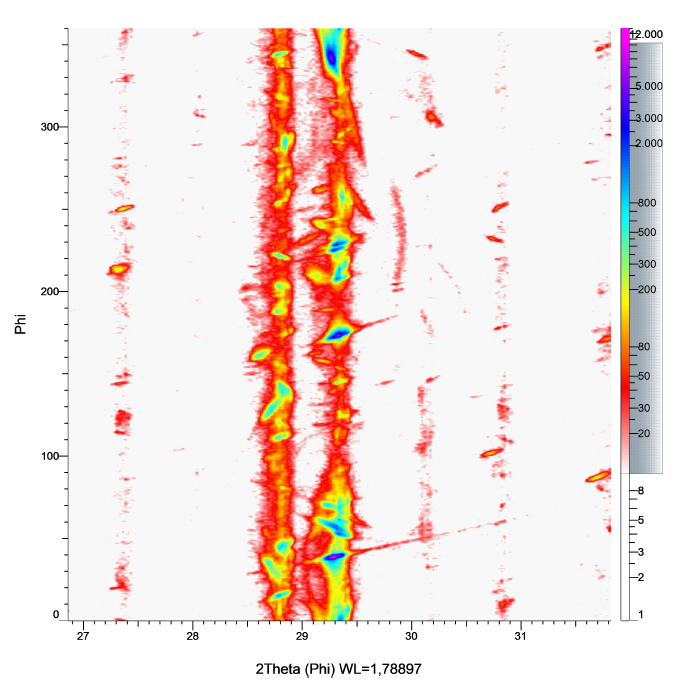

거친 입자 샘플이 적절한 PXRD를 위해 아직 충분히 준비되지 않았습니다. 고속 연속 스캔 (5분)

D6 PHASER는 시중에서 가장 강력하고 다기능의 탁상용 X선 회절 분석기입니다. D6 PHASER플랫폼은 앞으로 수년 동안 더 많은 도구와 액세사리로 벤치탑의 개념을 확장할 수 있도록 설계 되었습니다. 이는 새로운 기술이 발견됨에 따라 D6의 전체 시스템은 D6 PHASER를 확장하기 위해 새로운 부속품을 만들 수 있음을 의미합니다.

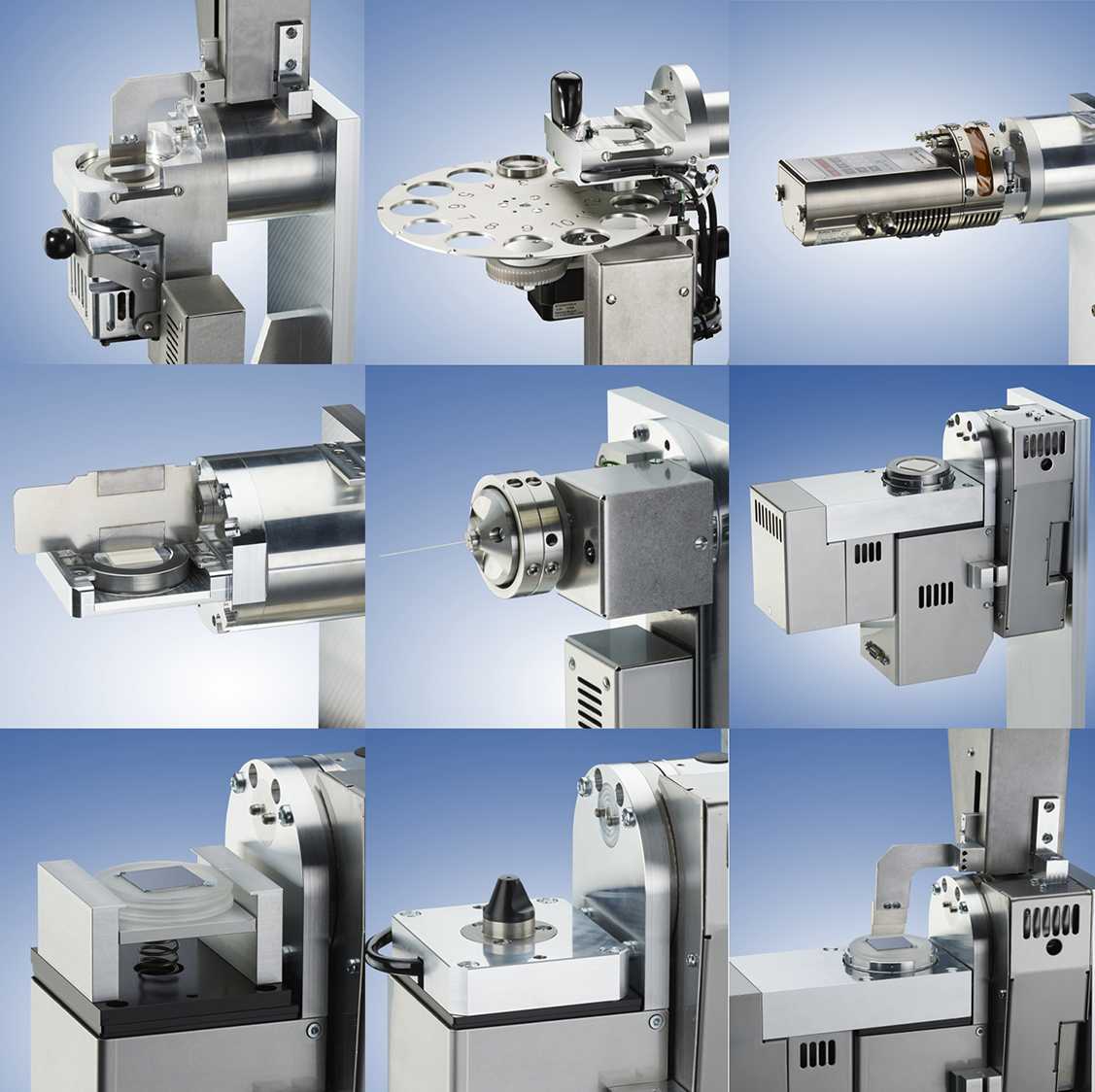

반사에서 투과까지, 플레이트에서 호일까지, 벌크에서 필름까지, STP에서 non-ambient까지, 모든 실험을 위한 스테이지
다양한 고정식 및 전동식 슬릿, 솔러 및 공기 산란 스크린을 사용하여 빔을 최적화하는 것이 그 어느 때보다 쉬워졌습니다.

D6 PHASER – 실험적 플랫폼

완벽한 안내 기능과 친근한 인터페이스는 최적의 기기 활용을 위한 구성 요소 변경에 대한 사용자의 확신을 주어 기기를 최대한 활용할 수 있도록 합니다.

시작 확인: 기기는 시작할 때 알 수 없는 확인 상태일 경우, 질문하는 노란색 얼굴 아이콘을 표시합니다.
터치스크린 인터페이스: 확인 프로세스를 시작하기 위한 전용 푸시 버튼 방식의 사용자 친화적인 터치스크린 인터페이스를 갖추고 있습니다.
평가 매개변수: 확인하는 동안 기기는 피크 위치, 상대 강도 및 측정 범위 전체에서 최대 4개 피크의 절반에서 전체 폭을 평가합니다.
보고 및 아이콘 생성: 확인 프로세스는 포괄적인 보고서와 시스템의 준비 상태를 시각적으로 나타내는 아이콘을 생성합니다.
준비 상태 표시기: 녹색 스마일 아이콘은 시스템을 사용할 준비가 되었음을 나타내고 빨간색 찌푸린 얼굴 아이콘은 적용할 새 참조 값이 필요함을 나타냅니다. 참조 및 확인 버튼을 누르면 쉽게 프로세스가 되고, 고니오미터 축이 사양 내에 있음이 확인되면 녹색 미소가 나타납니다.

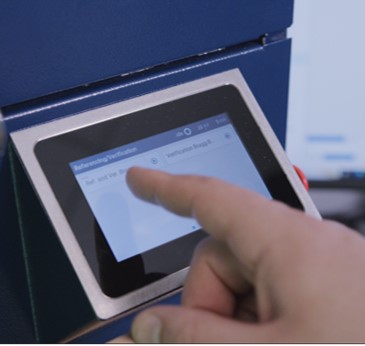

손쉬운 성능 검증

X선 회절과 관련하여 D6 PHASER AUTOLOADER는 양성 물질 식별부터 상 및 구조 정량화까지 다양한 분석을 위한 최신의 솔루션을 제공합니다. 이러한 빠르고 안정적인 측정에 액세스하는 것은 빅 데이터 선도에 이상적입니다. 시료 로딩, 측정, 언로딩 및 후속 데이터 분석이 완전히 자동화되어 시스템 으로 구성하여 운영자의 개입 없이 독립적 운영이 가능합니다.

D6 PHASER 응용

샘플 유형

샘플 형태에 관계없이 D6 PHASER스테이지를 장착하여 측정할 수 있습니다. 평판의 전송 측정 또는 전송에서 벌크 또는 장착된 야금 샘플, 박막 및 코팅까지. 샘플 홀더와 스테이지 액세서리는 설치가 간편하여 새로운 샘플 유형에 적응하기 위한 장벽을 낮춥니다.

모두를 위한 XRD

XRD는 재료의 원소적 정체성뿐만 아니라 기본 형태에 대한 민감도에 있어 독보적 입니다. D6 PHASER와 같은 기기를 사용할 수 있게 되면서 시장과 과학 분야 전반에 걸쳐 이 기술이 널리 채택되었습니다. 신뢰할 수 있는 고품질 XRD 결과를 얻기 위해 더 이상 기술에 대한 수년간의 경험이 필요하지 않으므로 사용자는 분석에 집중할 수 있습니다.

어디서나 적용 가능한XRD

과거의 벤치탑 솔루션은 크기에 따라 한계가 있었습니다. 출력값, 다목적성 및 접근성등 모두 기존의 대형 분말 회절기 또는 제한된 "고급" 기능으로만 가능한 유형은 측정이 불가하였습니다. D6 PHASER는 타협하지 않는 결과를 생성하면서도 다양한 측정을 수행할 수 있도록 설계되었습니다.

브로슈어 요청하기

D6 PHASER 사양

	사양	이점
고니오미터	Theta / Theta	샘플은 항상 수평이며 분말 회절 측정 중에도 떨어지지 않음
고니오미터	각도 정확도	±0.01° 2θ 이내의 정렬 정확도 보장 포함된 커런덤(corundum) 레퍼런스로 추적 가능
생성기	40 kV 30 kV	600 W 또는 1,200 W 540W, 선택 사항, 30kV 예외 규정이 있는 국가에 대한 간소화된 등록
냉각	내부 외부	모든 제너레이터 버전에 물 공급이 필요하지 않음 선택적으로 사용 가능
검출기	SSD160-2 LYNXEYE-2 LYNXEYE XE-T (*) Detector guarantee	160개 채널의 Si-스트립 검출기 초고속 1D 검출기() 초고감도 에너지 분산형 1D 검출기() 완전히 결함이 없고 데드 스트립이 없음
샘플 스테이지	고정 스테이지	샘플 회전 없이 반사 및 호일 투과용
	단일 또는 12위치 회전	최소의 통계적에러 샘플측정, 많은 샘플처리량
	BTS 150/500	분말 회절용 온도조절 챔버
	미세Capillary 스테이지	투과 측정의 경우 최상의 샘플링을 위한 회전
	범용 스테이지	GID/XRR 및 잔류응력/텍스쳐 분석을 위한 부착물 옵션이 있는 Omega/z 무브먼트
	AUTOLOADER	최대 5개의 샘플 장착, 매뉴얼 로딩 위치, 프리로드 기능이 있는 스윙장치, 직경 51.5mm 또는 40mm 시료용 회전식 샘플 스테이지를 갖춘 자동 외부 시료 교환기입니다. 매거진 위치 중 하나는 컨베이어 벨트용 벨트 연결부(최대 폭 96mm)로 교체할 수 있습니다.
전기 사양	110 - 240 V AC, 200 – 240 V AC 47 - 63 Hz	600 W까지의 X-ray 제너레이터 파워 1,200 W의 X-ray 제너레이터 모든 가정용 벽면 소켓 지원
구동	외장 PC 일체형 터치패널	Windows 11, 64 bit 기본 장비 작동, 문제 해결 및 푸시 버튼 측정 및 평가
크기	H W D 무게	작은 설치 공간, 70x88.5x 67.7cm(27.6″x35″x26.7″) 최대 160kg (구성에 따라 다름)
안전	CE 규정 준수 방사선 안전	기계류 지침 2006/42/EC, 전자기 호환성에 관한 지침 2014/30/EU 지침 2013/59/EURATOM, EN ISO 13849-1:2015를 충족하는 안전 회로

DIFFRAC.SUITE 소프트웨어로 계획,측정, 분석

당사의 X선 회절 소프트웨어 솔루션은 계획. 측정. 분석.의 수순을 중심으로 합니다. 사용자에게 원활하고 직관적인 경험을 제공하는것을 컨셉트로 합니다. 당사는 XRD 분석 방법에 대한 광범위한 지식으로 분석 프로세스 전반에서 사용자를 안내합니다.

완전한 기능을 갖춘 타협 없는 DIFFRAC.SUITE 소프트웨어 패키지는 가장 쉬운 측정 방법을 만들어내고 가장 강력하고 정확한 분석 결과를 제공합니다.

일반 데이터 평가를 위한 DIFFRAC.SUITE MEASUREMENT CENTER, DIFFRAC.EVA 및 상 식별을 위한 COD 데이터베이스는 산업, 일반 실험실용 라이선스 2개 혹은 학교 사용자용 라이선스 10개에 모두 포함되어 있습니다.

사용자는 장비의 그래픽 인터페이스인 DaVinci를 사용하여 측정에 적합한 구성 요소를 구성하는 것부터 시작합니다. 당사의 소프트웨어는 기기 설정 구성에 대한 명확한 지침과 가이드를 제공합니다.

WIZARD 도구를 사용하면 측정 방법 파일을 계획할 수 있습니다.사용자가 가변 스텝 크기, 가변 계수 시간(VCT), 비-대기(non-ambient) 온도 프로파일, 텍스쳐, 응력, 저각 입사 회절(GID) 및 X-선 반사율측정(XRR) 과 같은 고급 기능을 포함하여 대화형 템플릿을 통해 단계별 지침을 제공, 다양한 측정을 정의할 수 있습니다.

COMMANDER는 D6 PHASER에서 측정을 실행하는 다양한 방법을 제공합니다. 즉각적인 측정 인터페이스는 제너레이터 전원, 구성된 축 및 스캔 조건을 포함하여 기기에 대한 직접적으로 제어 할 수 있게 해 줍니다. 인터페이스는 DaVinci에서 선택한 구성 요소에 따라 유동적으로 조정됩니다. 또는 JOB 인터페이스를 통해 사용자는 WIZARD에서 생성된 방법 파일을 사용하여 측정을 시작할 수 있습니다. 푸시 버튼 인터페이스로 한 번의 클릭 또는 터치스크린 을 보면서 조정하여 방법 파일을 실행할 수 있습니다.

측정값은 결과 데이터베이스에 저장되며 특정 위치에 파일로 저장할 수 있습니다. 당사의 소프트웨어는 자동화된 분석 루틴과 포괄적인 스크립팅 플랫폼을 제공하여 사용자가 분석을 시작하고 결과를 데이터베이스에 직접 저장할 수 있도록 합니다.

DIFFRAC.SUITE는 분석 응용 프로그램과 함께 사용자 데이터베이스를 통해 선별적인 엑세스가 가능하게 합니다. 이러한 기능은 적합한 사람이 적절한 기능에 액세스할 수 있게 해 줍니다. 이 소프트웨어는 규제 산업에 대한 21 CFR Part 11 프로토콜을 준수하는 GxP와도 호환됩니다.
