X선 회절(XRD)

DIFFRAC.TEXTURE

0D, 1D 또는 2D 검출기로 수집된 텍스처 데이터 세트의 데이터 감소 및 분석을 위한 강력한 소프트웨어입니다.

사용 편의성을 충족하는 만능 텍스처 분석

재료 및 구성 요소 속성은 X선 회절 방법에 의해 파괴적이지 않은 조사될 수 있는 내재 또는 적용된 기본 방향 또는 텍스처의 영향을 크게 받습니다.

DIFFRAC. EXTURE는 텍스처 측정을 분석하도록 설계된 강력하고 사용하기 쉬운 소프트웨어 제품군입니다. 순서도에 따른 분석에 대한 체계적인 접근 방식을 활용하여, DIFFRAC.TEXTURE는 몇 번의 마우스 클릭만으로 포괄적인 텍스처 정보를 제공합니다.

DIFFRAC.TEXTURE는 모델 독립적 구형 하모닉 방법과 모델 종속 구성 요소 방법이라는 두 가지 잘 확립된 보완 기술을 특징으로 합니다.
DIFFRAC.TEXTURE에서 후자를 구현하면 이제 모든 결정 시스템이 지원되며 다양한 샘플 대칭을 통해 매우 다양한 텍스처를 처리할 수 ​​있습니다.

  • 결정 상에 한 번의 클릭 할당을 통해 0D, 1D 및 2D 측정 데이터에서 극 수치를 간단하게 생성합니다.
  • 완전히 상세한 모델 기반 텍스처 분석을 위한 구성 요소 방법입니다.
  • Orientation Distribution Function을 직접 계산하기 위한 Spherical Harmonics 방법입니다.
  • 강력한 텍스처 표현 기능과 광범위한 보고서 생성.

텍스처 분석 워크플로우

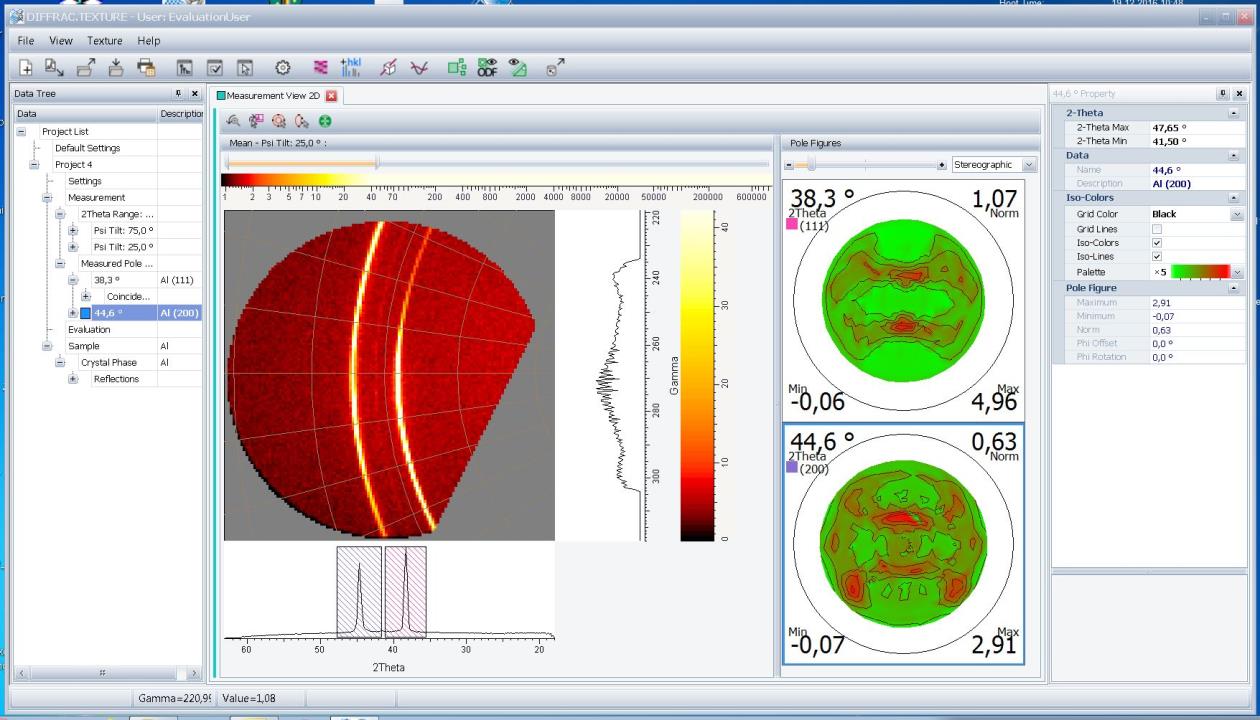

1. 데이터 가져오기 및 샘플 정의

데이터 가져오기 및 극 그림 생성

측정된 데이터에서 극 수치의 생성은 그 어느 때보다 쉬워졌습니다. DIFFRAC.TEXTURE는 0D, 1D 또는 2D 검출기로 측정된 데이터를 가져오고 선택한 각 영역(1D)에서 또는 단일 프레임 커서 선택을 통해 2D 프레임 선택에서 직접 한 번의 클릭 작업으로 극 수치를 즉시 생성할 수 있습니다.

DIFFRAC.TEXTURE에는 극 수치를 해당 hkl 반사에 최소한의 노력으로 연결할 수 있는 포괄적인 결정 구조 데이터베이스가 함께 제공됩니다. 데이터 분석을 용이하게 하기 위해 서로 다른 단계의 중복 신호를 쉽게 할당할 수 있습니다.

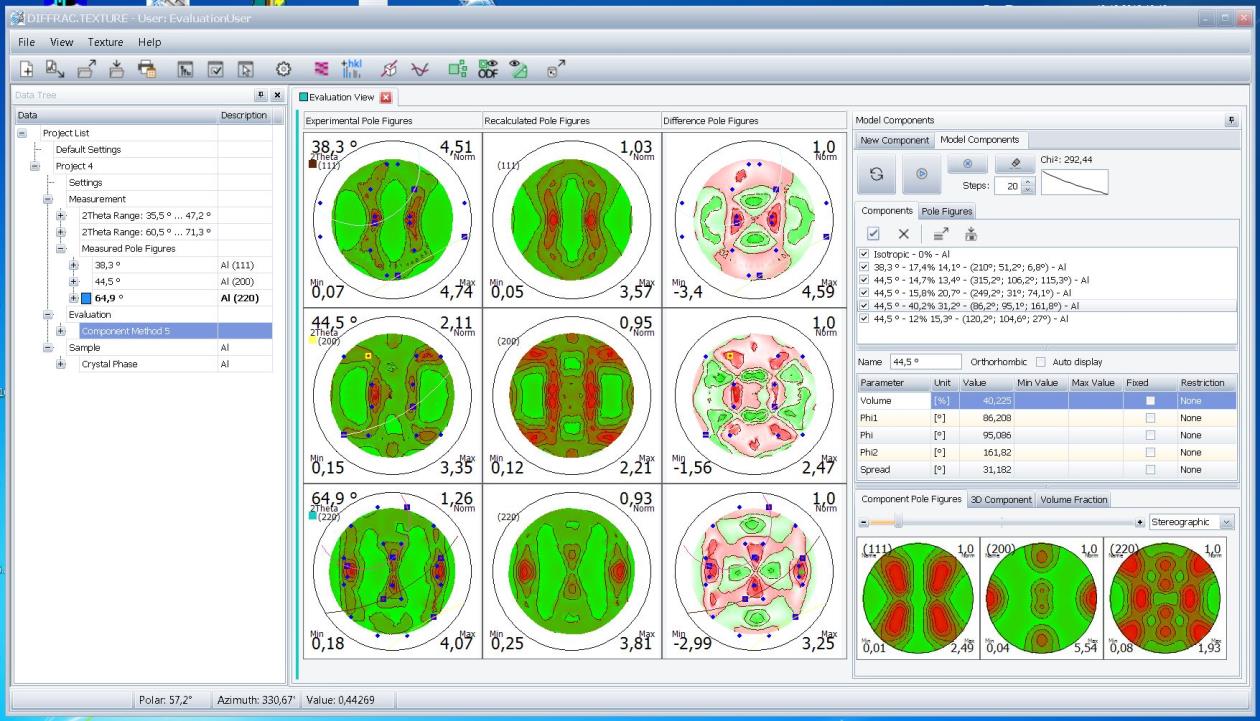

2. 극 수치 분석

극 수치의 텍스처 분석

DIFFRAC.TEXTURE는 정확하고 신뢰할 수 있는 결과를 제공하는 두 가지 보완적이고 강력한 분석 방법을 제공합니다.

모델 독립적 구형 고조파 메서드는 단일 마우스 클릭으로 극 피규어에서 방향 분포 함수(ODF)를 직접 계산합니다.

구성 요소 방법은 빠르고 강력한 최소 사각형 최적화를 사용하여 극 수치에 텍스처 구성 요소 집합에 맞는 모델 기반 접근 방식입니다.

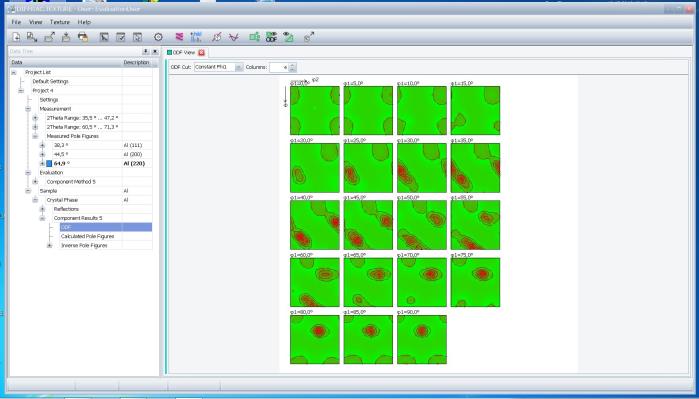

3. 텍스처 표현

ODF를 통한 텍스처 표현

DIFFRAC.TEXTURE에는 획득한 텍스처를 보다 자세히 분석하기 위한 강력한 도구와 옵션이 포함되어 있습니다.

  • ODF는 3D 또는 2D 섹션 집합으로 계산하고 표현할 수 있습니다.
  • 표면 정상, 평면 내 롤링 및 가로 방향을 따라 역극 수치.
  • 개별 텍스처 구성 요소의 3D 시각화를 통해 방향을 더 잘 이해할 수 있습니다.
  • 아이소트로픽 콘텐츠를 포함하여 구성 요소의 볼륨 분획의 원형 차트 표현.

텍스처 분석에 대한 두 가지 접근방식

구형 고조파 방법

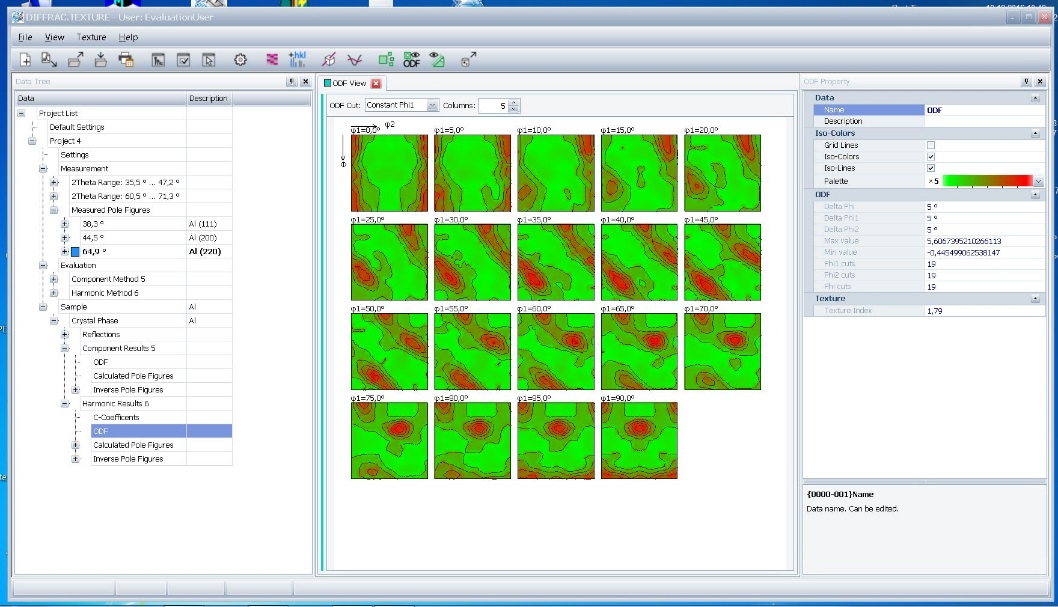

Spherical Harmonics 방법으로 얻은 배향 분포 함수의 2D 표현

Spherical Harmonics 방법은 오리엔테이션 분포 함수가 주요 관심사인 경우 모델없는 접근 방식과 선택 방법입니다.

ODF는 구면에 정의된 특수 함수 집합인 일반구형 고조파를 사용하여 측정된 극 수치의 계열 확장에서 직접 계산됩니다.

이 방법의 장점은 사전 샘플 지식이 필요없이 빠르고 간단한 방법으로 ODF의 형태로 텍스처 결과를 제공한다는 것입니다.

구성 요소 방법

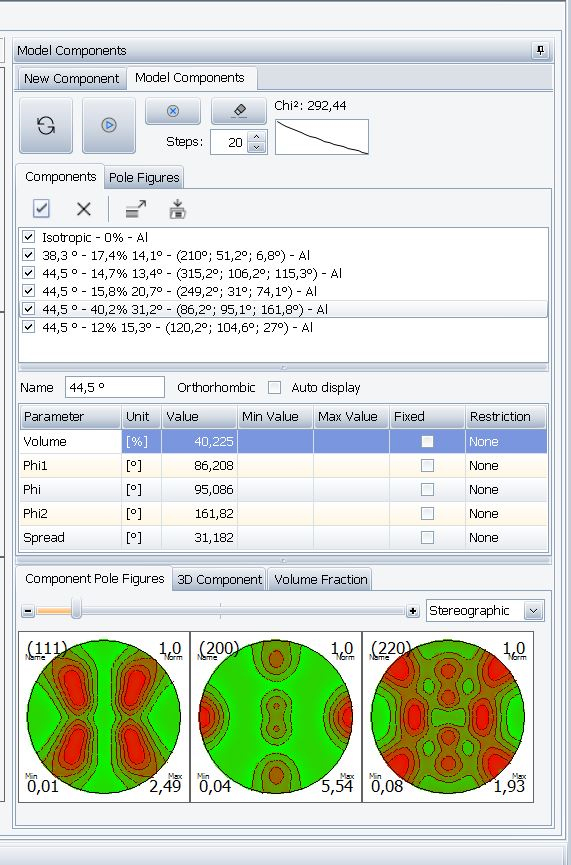

DIFFRAC. 텍스처 - 구성 요소 방법을 사용하여 텍스처 분석

구성 요소 방법은 모델 기반 접근 방식입니다:텍스처는 샘플 [1]의 일부의 방향, 결정 및 공정 대칭을 설명하는 구성 요소 집합에 의해 모델링됩니다. 이러한 텍스처 구성 요소에서 해당 극 수치가 계산됩니다.

그런 다음 구성 요소의 매개 변수는 강력한 최소 사각형 최적화를 사용하여 측정된 극 수치에 맞게 조정됩니다.

구성 요소 방법은 텍스처에 대한 심층적인 통찰력을 제공합니다: 텍스처 구성 요소의 공정 대칭은 샘플의 제조 및 처리를 측정된 극 수치에 연결합니다.

DIFFRAC.TEXTURE 사양

버전 현재 소프트웨어 버전은 V4.1입니다.

분석 방법

0D, 1D 및 2D 데이터 감소

극좌표 자동 인덱싱

구형 고조파

부품 피팅

운영 체제

Window 8, 8.1 및 10 (32 비트 또는 64 비트)
