단결정 X선 회절(SC-XRD)

SC-XRD 소스

X선 소스는 구조 생물학 및 화학 결정 촬영을 위한 회절 시스템의 핵심 구성 요소 중 하나입니다. 성공적인 회절 실험은 우수한 X선 소스에서 시작됩니다.

METALJE D2 PLUS

X선 회절을 위한 METALJET D2 PLUS는 단백질 결정학 및 X선 소각산란을 포함한 현대 구조 생물학의 증가하는 요구를 충족하기 위해 모든 홈-랩 X선 소스 중 가장 작고 가장 집약적인 X선 빔을 제공합니다.

IμS DIAMOND II 소스

IµS DIAMOND II는 회전하는 양극 성능과 공랭식 밀봉 튜브 시스템의 편안함을 결합합니다. IµS DIAMOND II는 구리(Cu), 몰리브덴(Mo) 및 은(Ag) 방사선에 사용할 수 있습니다.

IμS 3.0 소스

IμS 3.0은 처음부터 결정학을 위해 설계된 최초의 마이크로포커스 소스입니다.

밀봉 튜브

당사의 수냉 밀봉 튜브 X선 소스는 화학 결정학에서 대형 및 중형 결정에 뛰어난 강도의 대형 탑 햇 모양의 빔을 제공합니다.

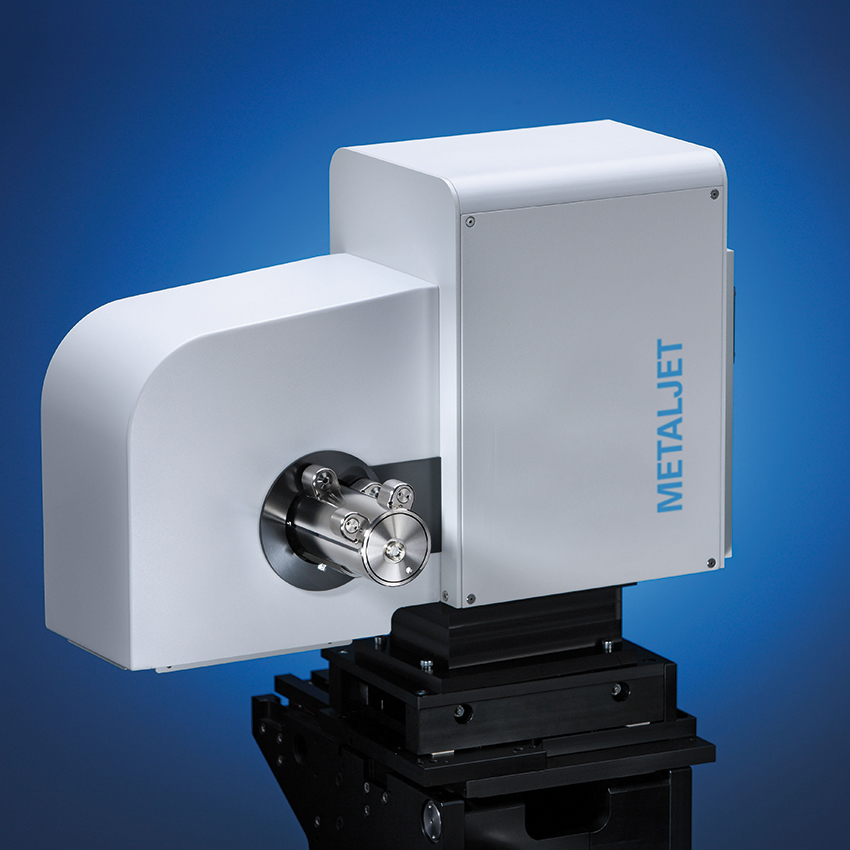

METALJET 2D PLUS

화학 및 생물학적 결정학을 위한 가장 강력한 액체 금속 제트 X선 소스

X선 회절을 위한 METALJET D2 PLUS는 단백질 결정학 및 X선 소각산란(SAXS)을 포함한 현대 구조 생물학의 증가하는 요구를 충족하기 위해 모든 홈-랩 X선 소스 중 가장 작고 가장 집약적인 X선 빔을 제공합니다. 따라서 METALJET D2 PLUS를 사용하면 더 작고 약한 회절 결정에 대한 데이터를 수집할 수 있습니다.

세계에서 가장 강력한 내부 X선 소스는 이제 더욱 강력해졌습니다: 대상에 250W 전력 부하, 가동 시간이 길어지는 음극 수명 연장 및 유지 보수 요구 사항 감소는 차세대 새로운 METALJET D2 PLUS를 정의합니다.

METALJET D2 PLUS에서는 종래의 회전 양극 발전기의 고체 대상은 훨씬 더 높은 전력 부하를 수용할 수 있는 액체 금속의 고속 제트로 대체된다. 그 결과 기존의 홈-소스보다 훨씬 밝은 X선 빔이 생성됩니다.

메탈젯 D2 플러스 엑스레이 소스

METALJET D2 PLUS를 위한 HELIOS MX 옵틱은 X선을 크리스탈로 전송합니다.

이러한 작은 X 선 빔을 전달하기 위해서는 다층의 d-간격에서보다 정밀한 X 선 광학 설계의 기술적 혁신이 필요했습니다. METALJET D2 PLUS를 위한 HELIOS MX 옵틱장치는 균일하게 작은 직경으로 X선을 크리스탈로 전송하여 기존 X선 소스의 강도를 크게 초과합니다.

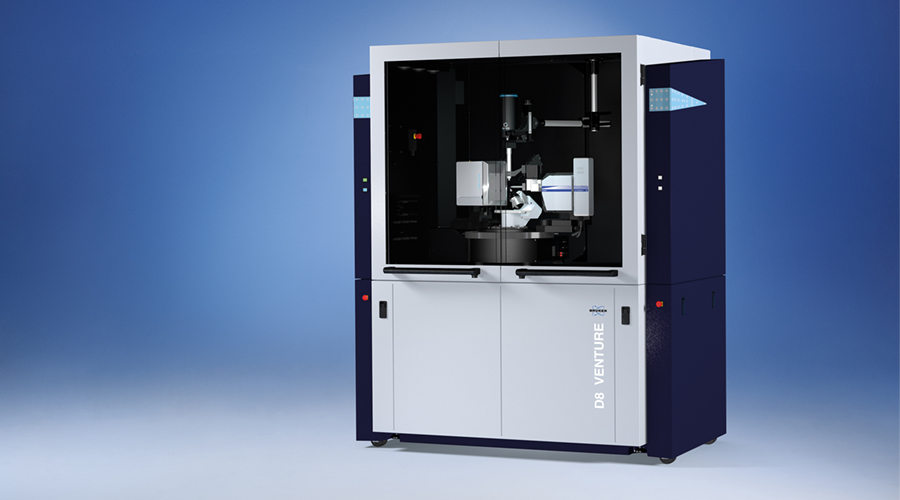

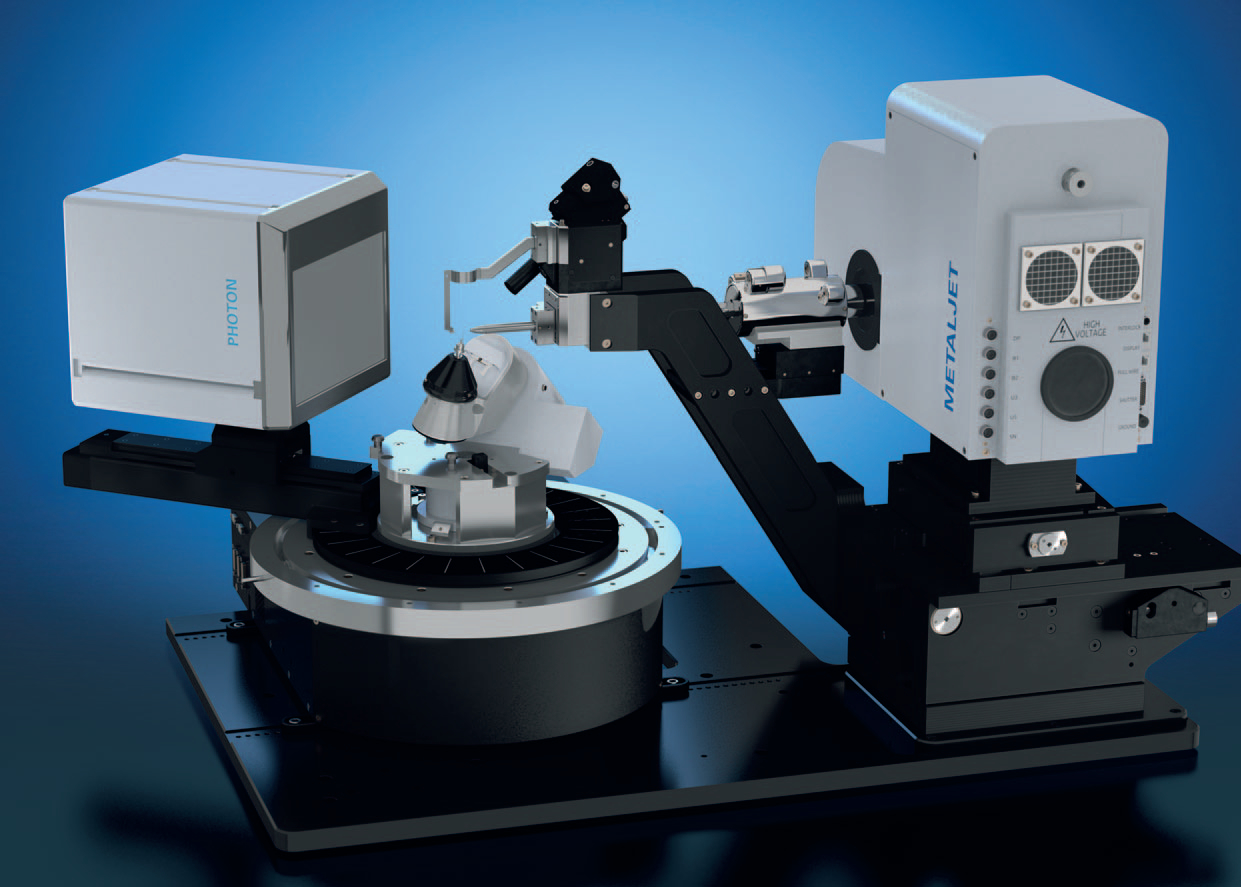

METALJET D2 PLUS는 Excillum과 공동으로 개발되었으며, D8 VENTURE 캐비닛에 완전히 통합되어 설치면적이 적은 회절 시스템을 제공합니다. 소스는 고니오미터에 직접 장착되어 있어 쉽고 안정적인 다운스트림 정렬을 통해 전체 시스템 정밀도가 우수합니다.

기본적으로 METALJET D2 PLUS를 사용하는 D8 VENTURE는 이중 포트를 준비하여 BioSAXS 조사와 같은 또 다른 회절 실험을 할 준비가 된 두 번째 포트를 제공합니다.

통합 수준은 METALJET과 브루커 METALJET D2 PLUS의 차이를 만듭니다.

  • 특허받은 유동적인 액체-금속 제트 기술로 인한 최고 X선 강도. 기존의 회전 양극 X 선 소스보다 크기가 큰 전력 부하의 한 순서.
  • 매우 높은 전력 적재 및 가장 작은 전자 초점에서 발생하는 전례없는 밝기.
  • 완벽한 스팟 품질은 뛰어난 공간 및 방출 안정성을 제공하는 고휘도 LaB6 음극과 부드럽고 자기 재생, 액체 금속 대상을 통해 달성됩니다.
  • 짧은 파장 gallium Kα X선(λ = 1.34 Å)으로 낮은 소음으로 인해 배경 분산이 감소하고 검출기 효율이 높아집니다.
  • 낮은 전력 소비, 최소한의 냉각 요구 사항 및 자체 재생 목표에 의해 낮은 운영 비용을 보장합니다.
  • 새롭게 도입된 "동적 적응 기술"은 가동 시간 증가와 서비스 비용 절감으로 더욱 안정적인 X선 빔을 제공합니다.

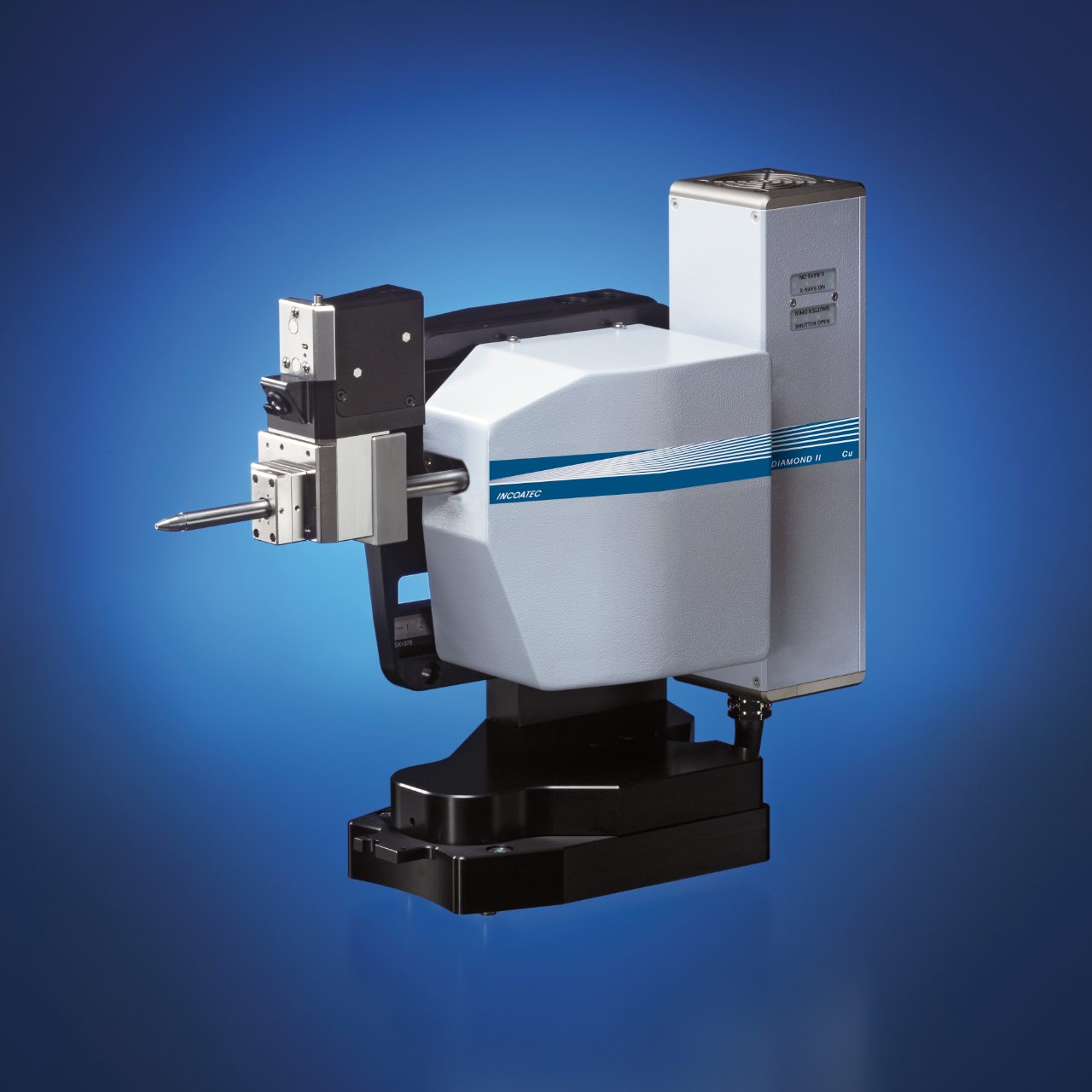

IΜS DIAMOND II MICROFOCUS X선 소스

2배의 강도, 입증된 신뢰성

새로운 Incoatec IμS DIAMOND II는 다시 한번 결정학을 위한 마이크로포커스 소스 기술의 한계를 뛰어넘습니다.

  • 더 작은 결정에서 더 빠른 데이터 수집을 위한 2배의 강도
  • 평균 강도가 회전 양극을 능가하는 5년의 일반적인 튜브 수명.
  • 이중 파장 구성에서 거의 즉각적으로 자동화된 파장 전환

IμS DIAMOND II는 두 가지 주요 기술 혁신을 통합합니다.

  • 동위원소 순수 다이아몬드가 포함된 하이브리드 금속-다이아몬드 양극. 이것은 양극에서 더 높은 전자 전력 밀도를 허용하고 따라서 더 밝은 X선 소스를 허용합니다.
  • 새로운 동위원소 순수 다이아몬드 하이브리드 기술의 잠재력을 최대한 활용하기 위해 보다 균일하고 더 높은 전류 밀도의 전자빔을 생성하는 새로운 고휘도 음극 기술.
화이트보드에서: X선 소스의 강도를 결정하는 요소

IμS DIAMOND II - 강력한 가족 유산

2006년에 도입된 이후로 1700개 이상의 IμS 소스가 설치되었으며 이들 중 96% 이상이 여전히 작동하고 있습니다. 이것은 IμS를 세계에서 가장 성공적이고 가장 안정적인 마이크로포커스 소스로 만듭니다. 5세대 IμS DIAMOND II의 향상된 성능은 이전 IμS 세대를 성공적으로 만든 모든 운영상의 이점과 결합됩니다.

  • 설치 요구 사항을 최소화하면서 타의 추종을 불허하는 장기 안정성을 위한 공랭식.
  • 시료에서 더 높은 강도로 더 나은 데이터를 얻기 위한 결정학을 위한 최적의 양극 테이크오프 각도.
  • 긴 튜브 수명, 일반적으로 5년.
  • 다른 일상적인 유지 관리가 필요하지 않습니다.
D8 VENTURE의 IµS DIAMOND II - 즉각적인 파장 전환

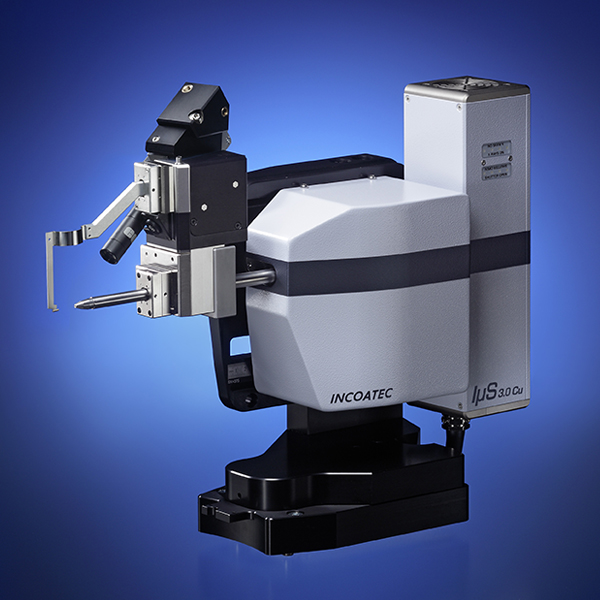

IμS 3.0 마이크로포커스 소스

처음부터 결정학을 위한 설계

IμS 3.0은 처음부터 결정학을 위해 설계된 최초의 마이크로포커스 소스입니다.
기존의 마이크로포커스 소스는 원래 방사선 촬영(비파괴 테스트)을 위해 개발되어 X선 회절에 적합하지 않습니다.

IμS 3.0은 이러한 타협을 하지 않습니다: 소스의 모든 측면은 X선 결정촬영을 위해 특별히 설계 및 제조됩니다.

즉, 그 어느 때보다 훨씬 밝은 빔을 얻을 수 있습니다. 기존의 마이크로포커스 소스의 강도의 두 배. IμS 3.0, D8 솔루션 2세대에서 사용할 수 있으며, 또한 기존의 소스보다 훨씬 더 나은 안정성을 제공합니다.

무엇보다도 IµS 3.0은 IµS 제품군의 전설적인 신뢰성과 긴 튜브 수명을 유지하며 업계 최고의 3 년 보증으로 여전히 뒷받침됩니다.

  • 기존 X선 마이크로포커스 소스의 최대 2배 강도
  • 완전히 공기 냉각
  • 매우 낮은 전력 소비
  • 매우 긴 튜브 수명
  • 시간에 따른 강도 저하가 거의 없음
  • 가장 안정적인 X선 출력
  • 밀봉 He-purged 빔 패스
  • 높은 신뢰성, 3년 보증

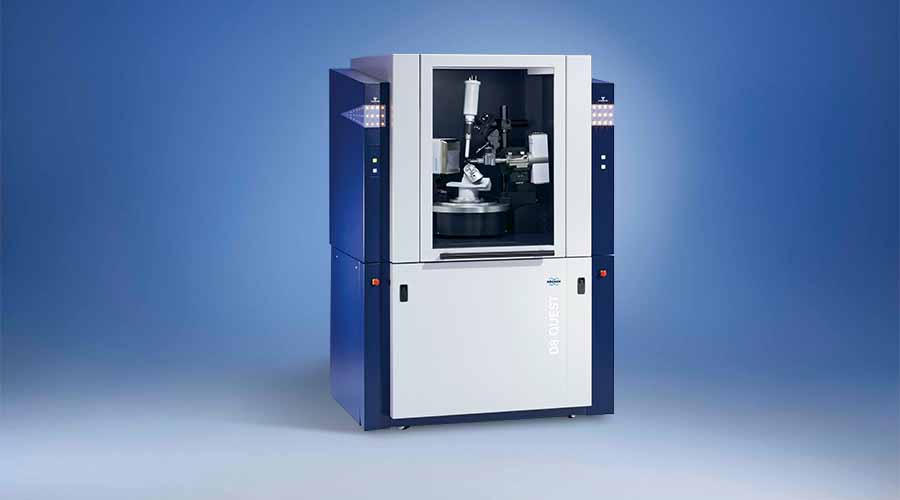

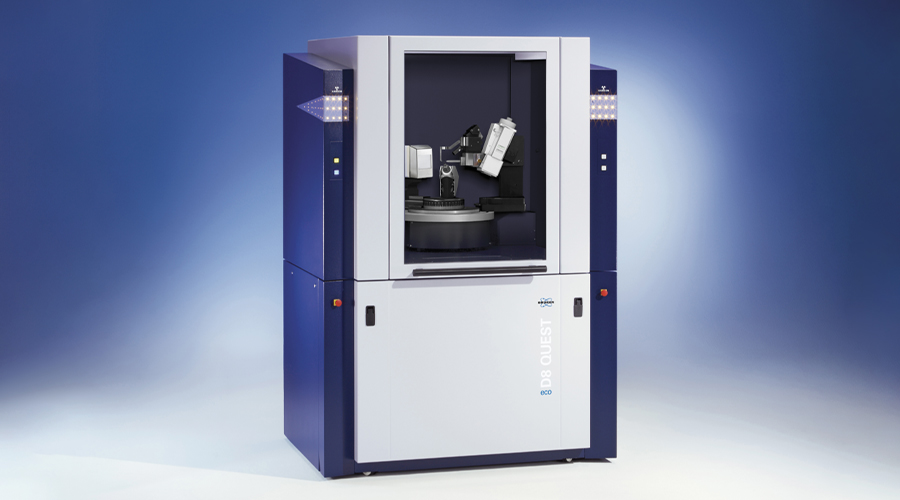

Cu, Mo 및 Ag Kα 방사선을 갖춘 D8 QUEST 및 D8 VENTURE에서 사용할 수 있습니다.

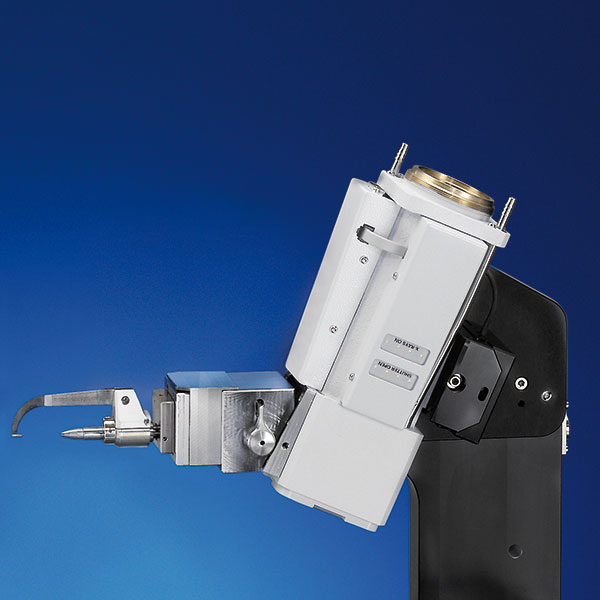

밀봉 튜브 X선 소스

뛰어난 강도의 대형 탑햇 모양의 빔

당사의 수냉식 밀봉 튜브 X 선 소스는 화학 결정학에서 대형 및 중형 결정에 대해 뛰어난 강도를 가진 대형 탑햇 모양의 빔을 제공합니다. 소스는 Cu 및 Mo 복사를 위해 평평한 그레이파이트 모노크로메이터와 결합될 수 있습니다. TRIUMPH 모노크로메이터는 강도를 더 높이기 위한 대안으로 Mo 방사선에 사용할 수 있습니다. 밀봉 튜브는 DAVINCI 개념의 일부로 모든 중요한 매개 변수를 자동으로 모니터링하는 3kW 고도로 안정화된 중주파 발생기에 의해 구동됩니다.

튜브와 발전기 모두 공기에 대한 방수 열 방출을 최소화하므로 냉각된 열이 최소화됩니다.

  • 튜브 수명을 극대화하기 위한 X선 튜브의 자동 연소
  • 소프트웨어에 의한 X선 발생기 대기로 램프 업 및 램프 다운

화학 결정학에서 가장 작은 결정의 경우 IμS 3.0, IμS DIAMOND II 또는 METALJET D2 PLUS와 같은 고강도 소스를 사용할 수 있습니다. 이러한 소스는 또한 단백질 결정의 조사에 사용해야 합니다.
