Fontes SC-XRD

METALJET D2 PLUS

O METALJET D2 PLUS para difração de raios X fornece o menor e mais intenso feixe de raios X de qualquer fonte de raios X de laboratório doméstico para atender às demandas cada vez maiores da biologia estrutural moderna, incluindo cristalografia de proteínas e espalhamento de raios X em ângulo pequeno.

IμS DIAMOND II Source

O IµS DIAMOND II combina o desempenho do ânodo rotativo com o conforto de um sistema de tubos selados arrefecidos a ar. O IµS DIAMOND II está disponível para as radiações de Cobre (Cu), Molibdénio (Mo) e Prata (Ag).

IµS 3.0 Source

O IµS 3.0 é a primeira fonte de microfoco projetada desde o início para cristalografia.

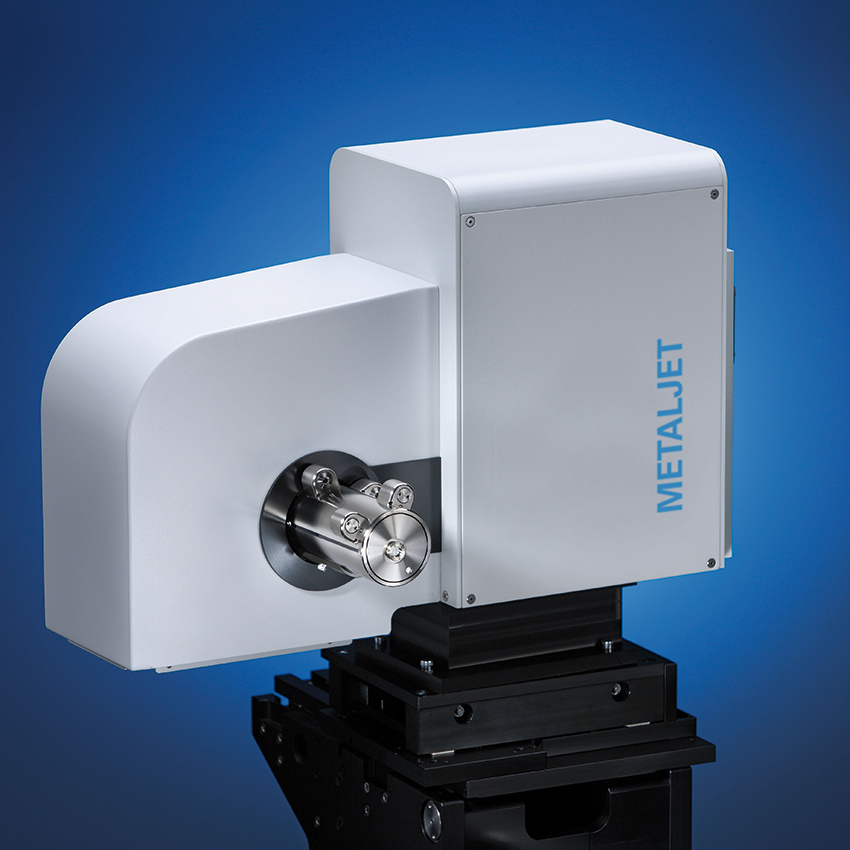

The METALJET MC for X-ray diffraction delivers the smallest and most intensive X-ray beam of any home lab X-ray source to meet the ever increasing demands of modern structural biology including protein crystallography and Small Angle X-ray Scattering (SAXS). Consequently, the METALJET MC enables you to collect data on smaller, more weakly diffracting crystals.

The world’s strongest in-house X-ray source is now even more powerful: 250 W power load on the target, extended cathode lifetime with longer uptimes and further reduced maintenance requirements define the next generation, the new METALJET MC.

In the METALJET MC the solid target of conventional rotating anode generators is replaced by a high-speed jet of liquid metal that can accept a much higher power load. The result is an X-ray beam that is much brighter than traditional home sources.

While rotating anodes typically lose up to 40% of their intensity over a year of operation due to ablation of the anode surface, also known as anode roughening the METALJET MC always has a fresh, clean liquid metal anode surface. The METALJET MC’s intensity is stable over long time. Even after years of operation the anode delivers an intensity equal to the intensity on the first day of operation.

METALJET MC X-ray Source
Higher performance – smaller samples

To deliver such a small X-ray beam required technical innovation in the design of the X-ray optic with greater precision in the d-spacing of the multilayers. The HELIOS MC optics for METALJET transmits the X-rays to the crystal in a uniformly small diameter, greatly exceeding the intensity of conventional X-ray sources.

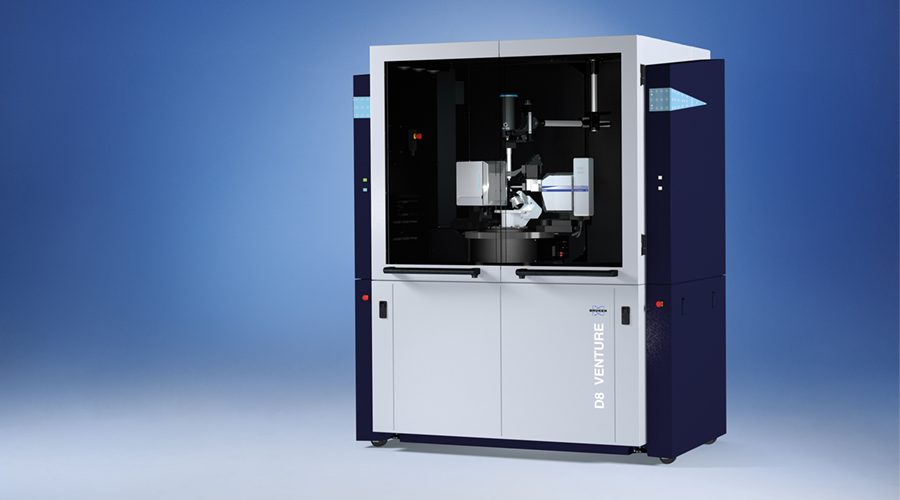

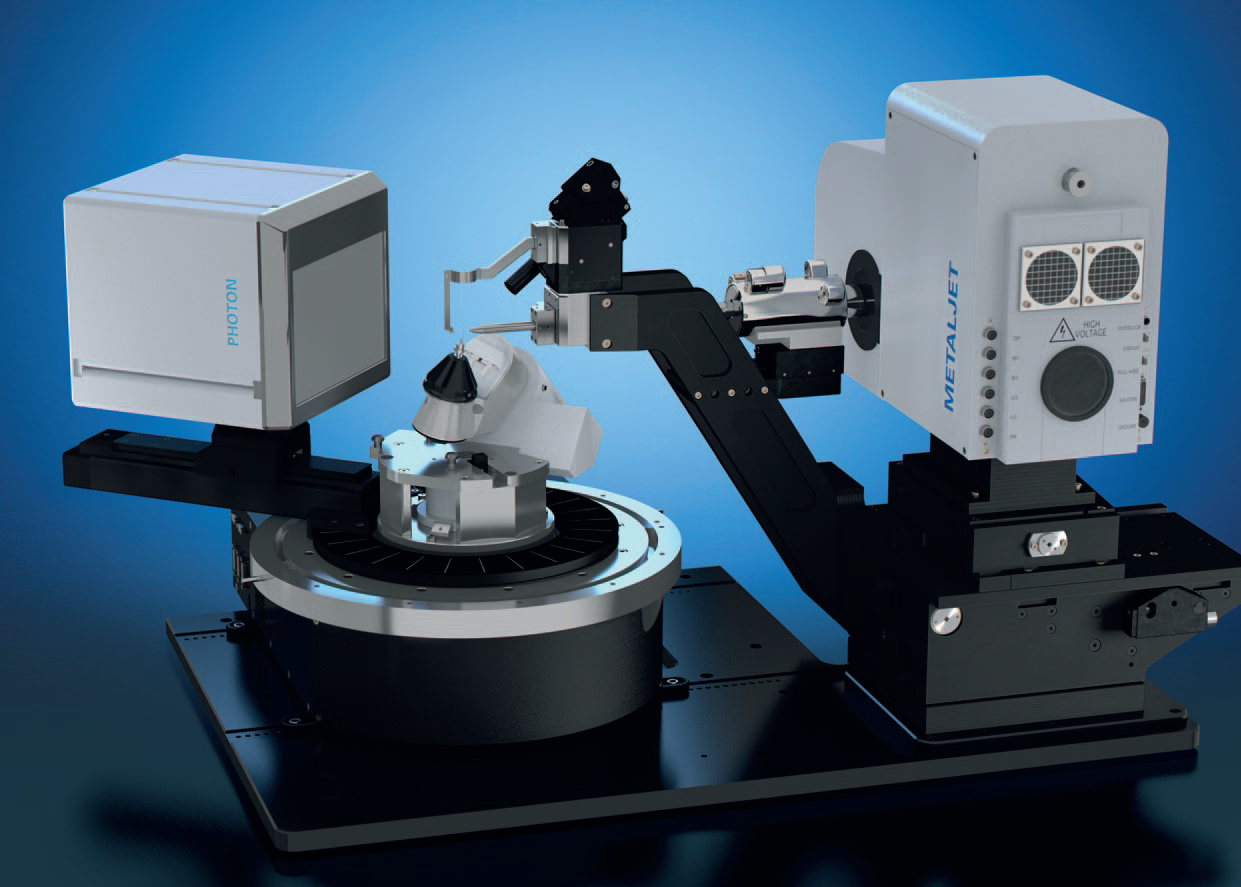

The METALJET MC is fully integrated into the D8 VENTURE cabinet, resulting in a small-footprint diffraction system. The source mounts directly on the goniometer ensuring easy and stable downstream alignment guaranteeing an excellent overall system precision.

By default, the D8 VENTURE with METALJET MC is shipped dual-port ready, with a second port ready for another diffraction experiment, e.g. for BioSAXS investigations.

The level of integration makes the difference between a MetalJet and the Bruker METALJET MC.

• Highest X-ray intensity due to exclusive patented liquid-metal-jet technology. One order of magnitude greater power load than conventional rotating anode X-ray sources.
• Unprecedented brightness resulting from the extremely high-power load capacity and smallest electron focus.
• Perfect spot quality is achieved through the high-brightness LaB6 cathode and smooth, self-regenerating, liquid metal target which provides exceptional spatial and emission stability.
• Lower noise as the shorter-wavelength gallium Kα X-rays (λ = 1.34 Å) result in reduced background scatter and higher detector efficiency.
• Lower running costs are ensured by the low power consumption, minimal cooling requirements, and the self-regenerating target.
• "Dynamic Adaptation Technology" delivers an even more stable X-ray beam with increased up-time and reduced service costs.

D8 VENTURE with METALJET MC achieves truly synchrotron-like X-ray intensities. For the first time, intensities above 10¹² X-rays sec^-1·mm^-2 are possible in the home laboratory. Thus, the D8 VENTURE METALJET MC is the ideal solution for investigating your smallest, micron-sized samples.

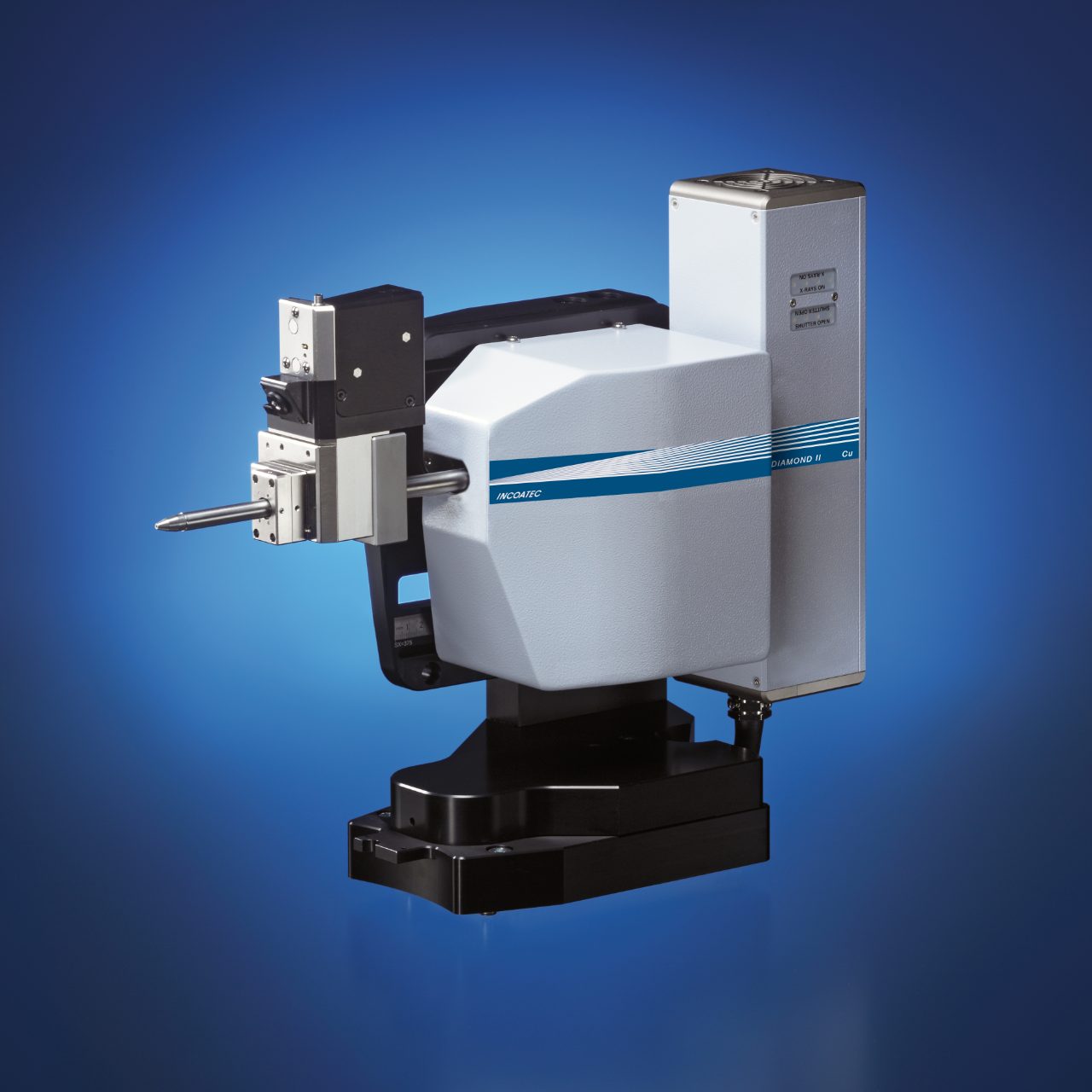

A nova Incoatec IμS DIAMOND II volta a impor os limites da tecnologia de fontes microfocais para a cristalografia:

• Duas vezes a intensidade para uma recolha de dados mais rápida a partir de cristais mais pequenos
• Duração típica de cinco anos do tubo com uma intensidade média superior aos ânodos rotativos de desempenho.
• Comutação automática quase instantânea do comprimento de onda em configurações de comprimento de onda duplo

O IμS DIAMOND II incorpora duas grandes inovações técnicas:

• Ânodos híbridos metal-diamante com diamante isotopicamente puro. Isto permite uma maior densidade de potência dos electrões no ânodo e, por conseguinte, uma fonte de raios X mais brilhante.
• Nova tecnologia de cátodo de alto brilho produzindo um feixe de electrões mais homogéneo e com maior densidade de corrente para explorar plenamente o potencial da nova tecnologia híbrida de diamante isotopicamente puro.

O IμS DIAMOND II - um forte património familiar

Desde a sua introdução em 2006 mais de 1700 fontes IμS foram instaladas e mais de 96% destas ainda estão operacionais. Isto torna a IμS tanto a fonte microfocus mais bem sucedida como a mais fiável do mundo. O desempenho melhorado da quinta geração IμS DIAMOND II está associado a todas as vantagens operacionais que tornaram as gerações anteriores de IμS tão bem sucedidas:

• Refrigeração por ar para uma estabilidade inigualável a longo prazo com requisitos de instalação minimizados.
• Óptimo ângulo de descolagem do ânodo para cristalografia para maior intensidade na amostra e, portanto, melhores dados.
• Longa duração do tubo, tipicamente cinco anos.
• Não é necessária outra manutenção de rotina.

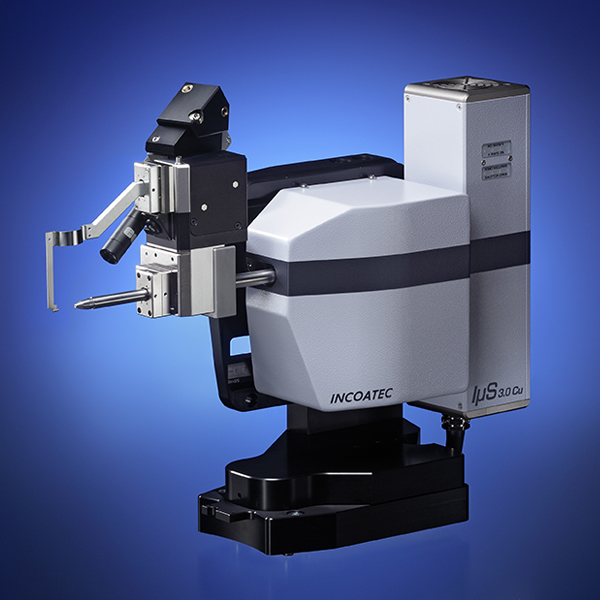

O IµS 3.0 é a primeira fonte de microfoco projetada desde o início para cristalização

grafia. As fontes de microfoco convencionais adaptam a tecnologia que foi originalmente desenvolvida para radiografia (ensaios não destrutivos) e, portanto, não são ideais para difração de raios X.

O IµS 3.0 não faz tais concessões: todos os aspectos da fonte são projetados e fabricados especificamente para cristalografia de raios-X.

Isso significa que você obtém um feixe muito mais brilhante do que nunca: até o dobro da intensidade das fontes convencionais de microfoco. O IµS 3.0, disponível em nossa Solução D8 Segunda Geração, também apresenta estabilidade significativamente melhor do que as fontes convencionais.

O melhor de tudo é que o IµS 3.0 mantém a confiabilidade lendária e a longa vida útil do tubo da família IµS, ainda com o respaldo da garantia de 3 anos líder do setor.

• Até o dobro da intensidade das fontes convencionais de microfoco de raios X
• Completamente refrigerado a ar
• Consumo de energia muito baixo
• Vida útil do tubo muito longa
• Muito pouco decaimento de intensidade com o tempo
• Saída de raios X mais estável
• Caminho de feixe hermeticamente selado e purgado por He
• Alta confiabilidade, garantia de 3 anos

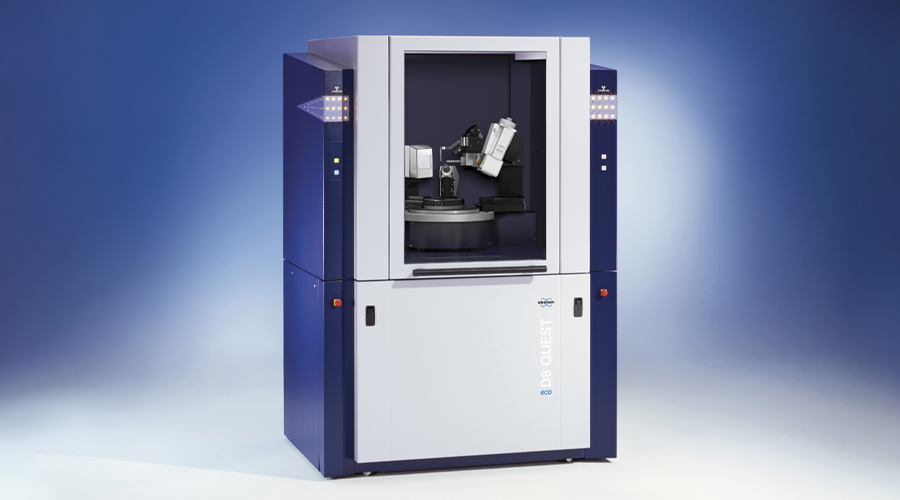

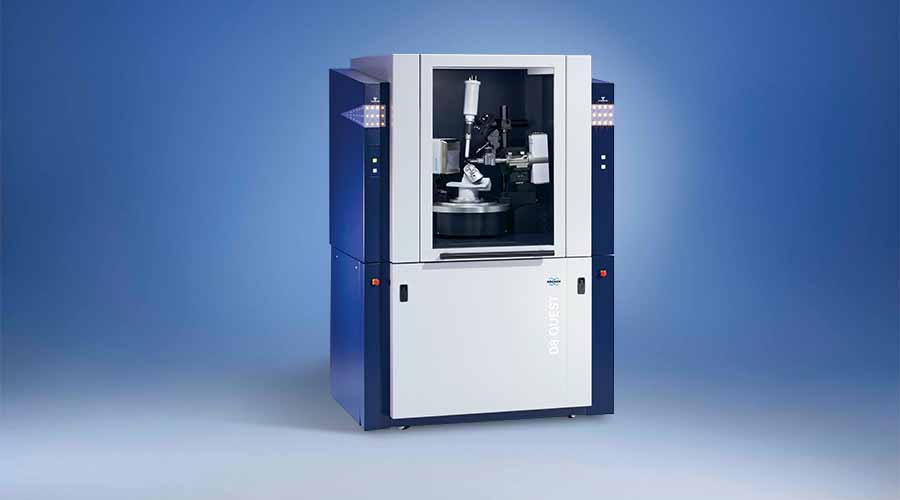

Disponível no D8 QUEST e D8 VENTURE com radiação Cu, Mo e Ag Kα.

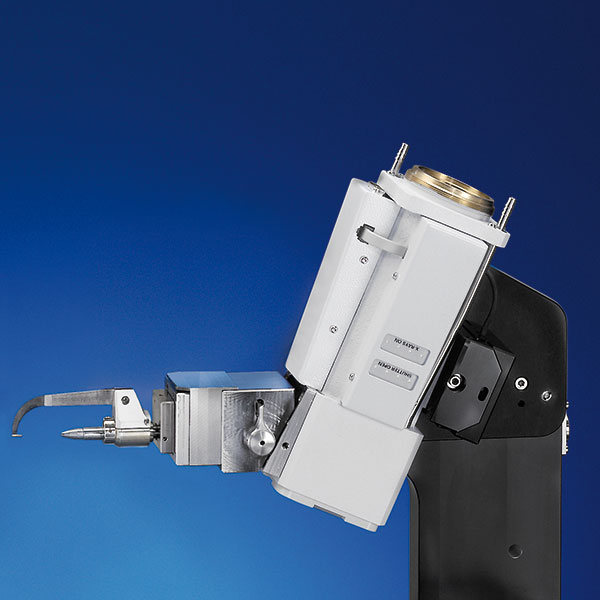

Nossa fonte de raios X de tubo selado refrigerado a água fornece um grande feixe em forma de cartola com excelente intensidade para cristais grandes e médios em cristalografia química. A fonte pode ser combinada com um monocromador de grafite plano para radiação de Cu e Mo. O monocromador TRIUMPH está disponível para radiação de Mo como alternativa para aumentar ainda mais a intensidade. O tubo selado é alimentado por um gerador de média frequência de 3 kW altamente estabilizado, com monitoramento automático de todos os parâmetros importantes como parte do conceito DAVINCI.

Uma vez que ambos, tubo e gerador são refrigerados a água, a dissipação de calor para o ar é minimizada.

• Burn-in automático de tubos de raios X para facilitar a vida útil máxima do tubo
• Aceleração e desaceleração para stand-by do gerador de raios X por software

Para os cristais mais pequenos em cristalografia química estão disponíveis fontes de maior intensidade, tais como IμS 3.0, IµS DIAMOND II ou o METALJET D2 PLUS. Estas fontes também devem ser utilizadas para a investigação de cristais de proteínas.
