단결정 X선 회절(SC-XRD)

SC-XRD 검출기

이상적인 검출기는 회절된 모든 광자를 충실하게 기록해야 합니다. 당사의 PHOTON IV 및 PHOTON III 검출기는 감도, 속도, 동적 범위, 분해능 및 검출기 크기의 이상적인 조합을 제공합니다.

결정학 응용 분야를 위한 검출기는 감도, 속도, 동적 범위, 분해능 및 검출기 크기의 고유한 조합이 필요합니다. Bruker에서는 모든 사람에게 맞는 단일 접근 방식을 믿지 않기 때문에 PHOTON III 시리즈는 다양한 크기의 검출기를 제공합니다. PHOTON IV 및 PHOTON III 검출기 제품군은 매우 높은 플럭스 X선원을 최대한 활용합니다.

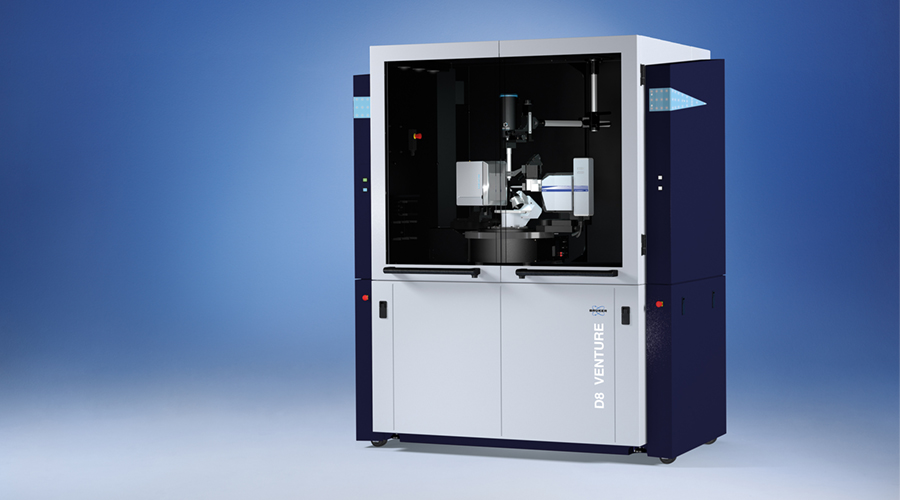

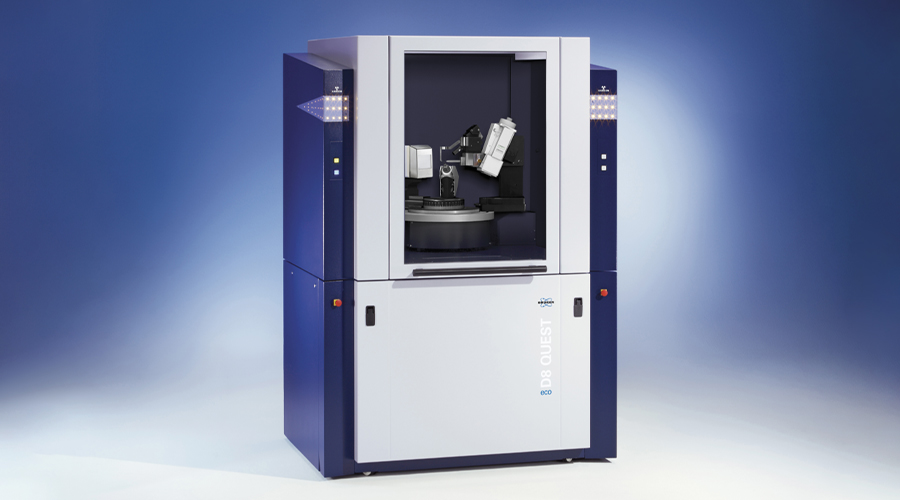

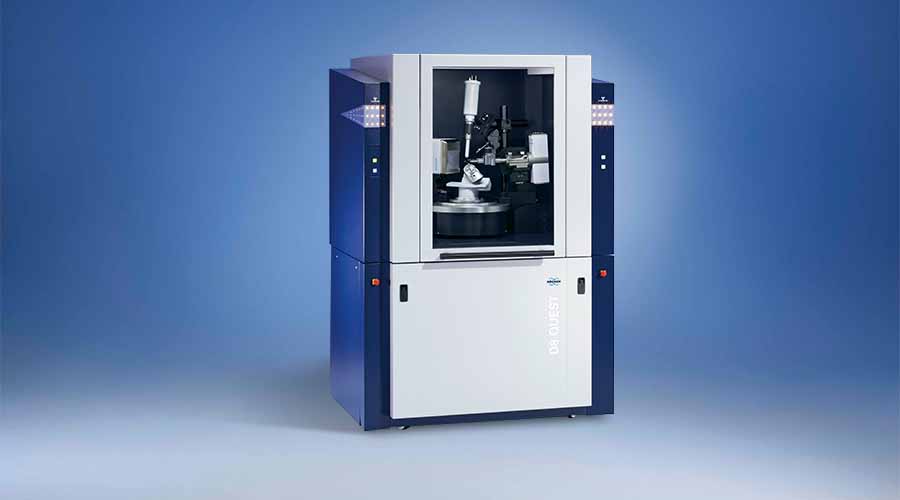

이러한 혁신적인 검출기는 D8 QUEST ECO, D8 QUEST 및 D8 VENTURE에서 제공됩니다. 단결정 X선 회절을 위한 당사의 모든 검출기는 궁극적인 편리함과 신뢰성을 주는 독특한 공기 냉각 설계를 특징으로 하며,  비교할 수 없는 3년 무상보증을 통해 더욱 믿을 수 있습니다.

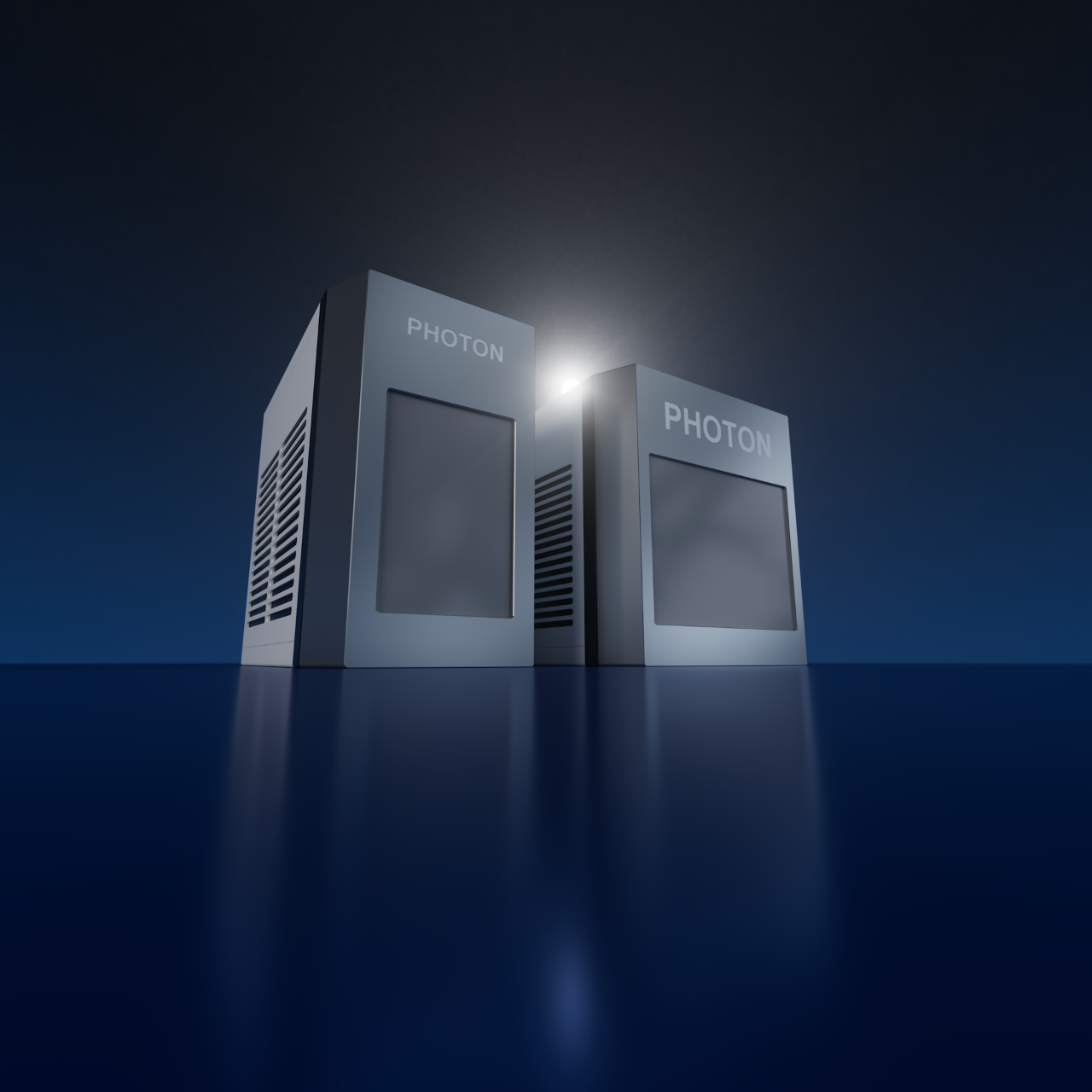

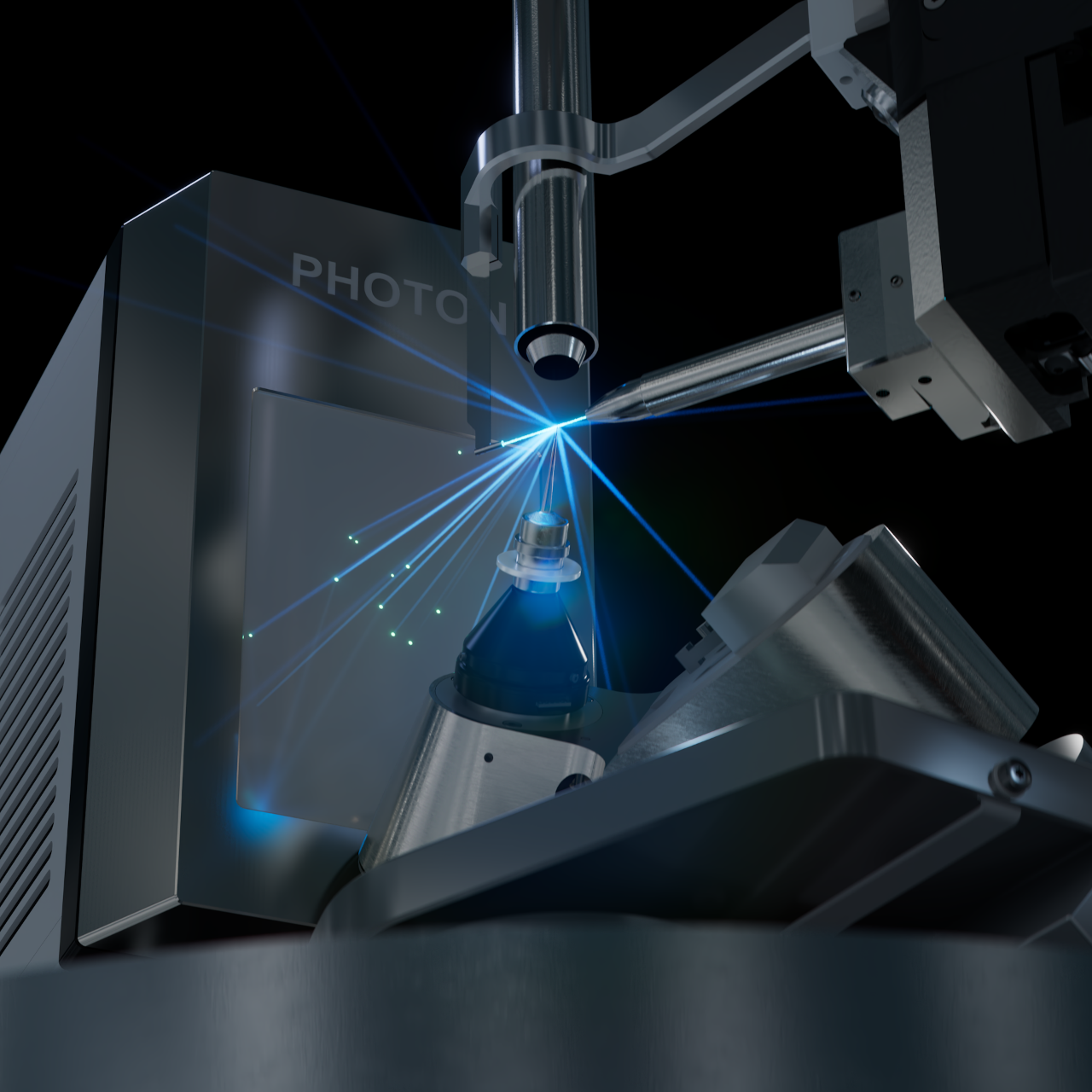

PHOTON IV - 타의 추종을 불허하는 데이터 품질

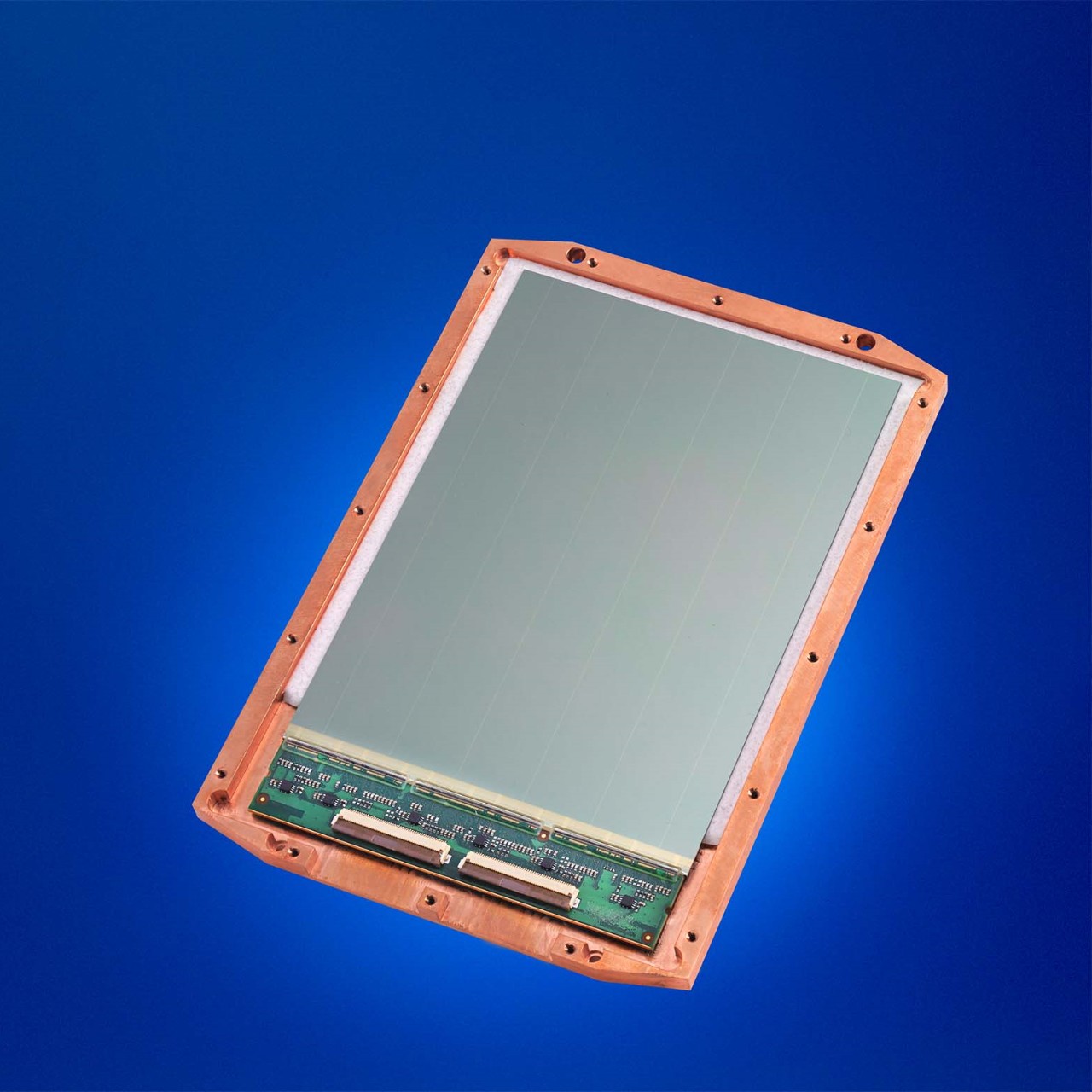

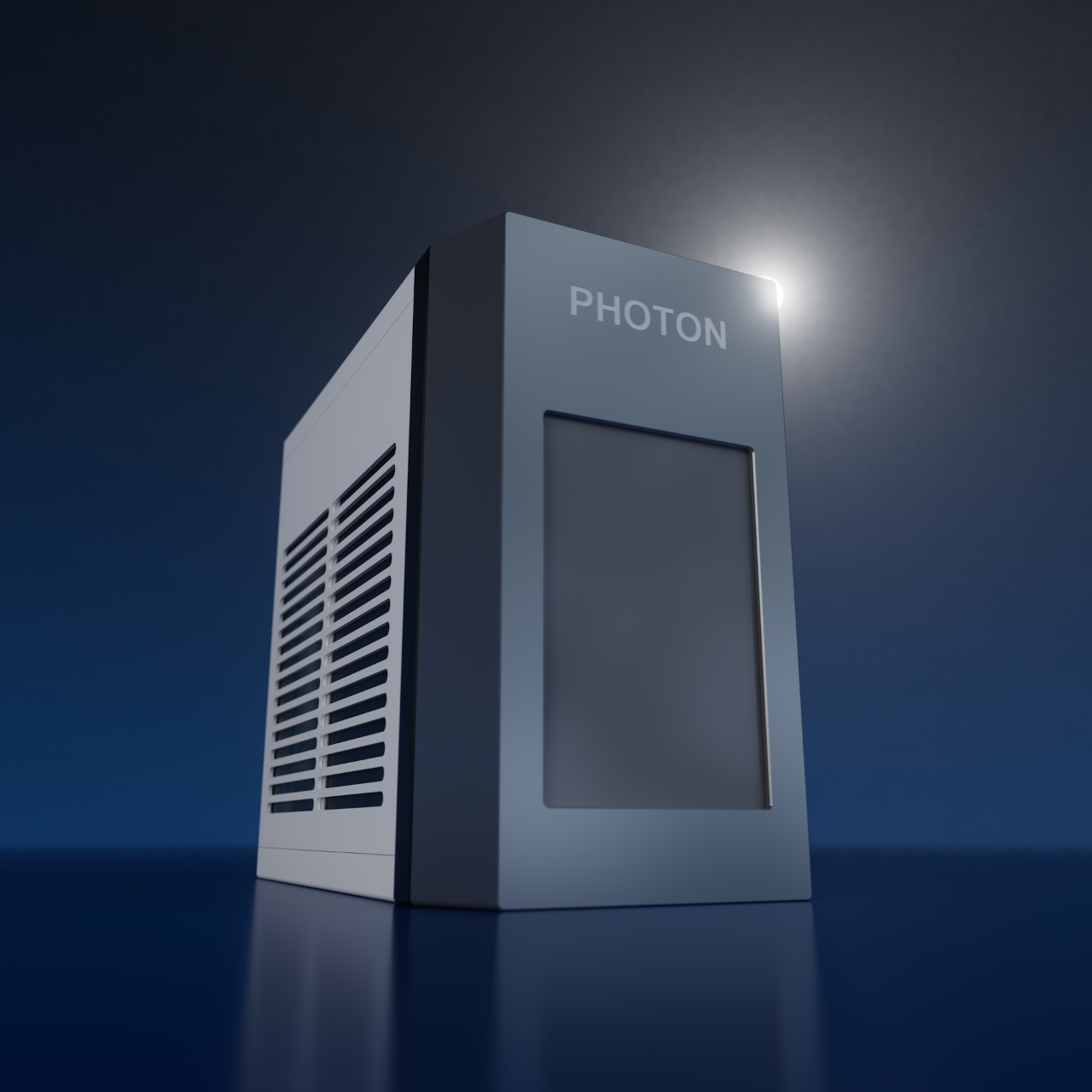

새로운 PHOTON IV 검출기는 X선 검출기 기술에서 중요한 이정표를 나타냅니다. 정확하고 정밀하며 신뢰할 수 있는 X선 회절 신호 감지가 필요한 결정학 연구자와 전문가에게 적합한 제품입니다. PHOTON IV는 넓은 활성 영역, 전례 없는 감도, 높은 동적 범위를 특징으로 하며, 모두 사용 가능한 최고의 과학 등급 CMOS 액티브 픽셀 센서를 활용하여 달성되었습니다.

간접 감지의 입증된 원리와 초저잡음 플로어를 갖춘 센서를 사용하여 PHOTON IV는 X선 회절을 새로운 수준의 정밀도와 정확도로 끌어올리는 동시에 사용 편의성과 안정성을 제공합니다.

  • 향상된 동적 범위를 통해 동일한 이미지에서 강한 반사와 약한 반사를 동시에 측정할 수 있습니다.
  • 뛰어난 높은 프레임 속도: 약한 반사와 강한 반사를 더욱 정확하게 감지합니다.
  • 뛰어난 카운트 속도 선형성: PHOTON IV에서 측정된 데이터는 궁극적으로 정확하며 매우 까다로운 애플리케이션에 필수적입니다.
  • 모든 파장(In, Ag, Mo, Ga, Cu) 및 모든 응용 분야에서 최상의 효율성.
  • 단 하나의 광자 손실 없음: 대형 모노리식 센서, 갭 없음, 사각지대 없음.

D8 QUEST ECOD8 QUEST 및 D8 VENTURE에서 제공되는 4세대 PHOTON 검출기는 기존 검출기에 비해 다양한 기능과 이점을 제공합니다.

더 높은 동적 범위, 향상된 프레임 속도, 최소 암전류, 향상된 냉각 시스템, 높은 감도 및 뛰어난 선형성을 갖춘 PHOTON IV 검출기는 타의 추종을 불허하는 성능과 안정성을 제공합니다. 이러한 발전으로 인해 최고 품질의 데이터와 운영 효율성을 요구하는 연구자와 전문가에게 귀중한 도구가 되었습니다.



넓은 활성 영역

PHOTON IV 검출기는 특정 애플리케이션 요구 사항에 맞게 조정된 두 가지 버전으로 넓은 활성 영역과 함께 제공됩니다. PHOTON IV 8은 111 x 72의 활성 영역을 가지고 있으며 PHOTON IV 16은 111 x 145 mm2의 활성 영역을 제공합니다.

PHOTON IV 검출기는 X선 회절을 사용 편의성과 신뢰성과 결합된 다음 단계의 정밀도와 정확성으로 끌어올립니다.

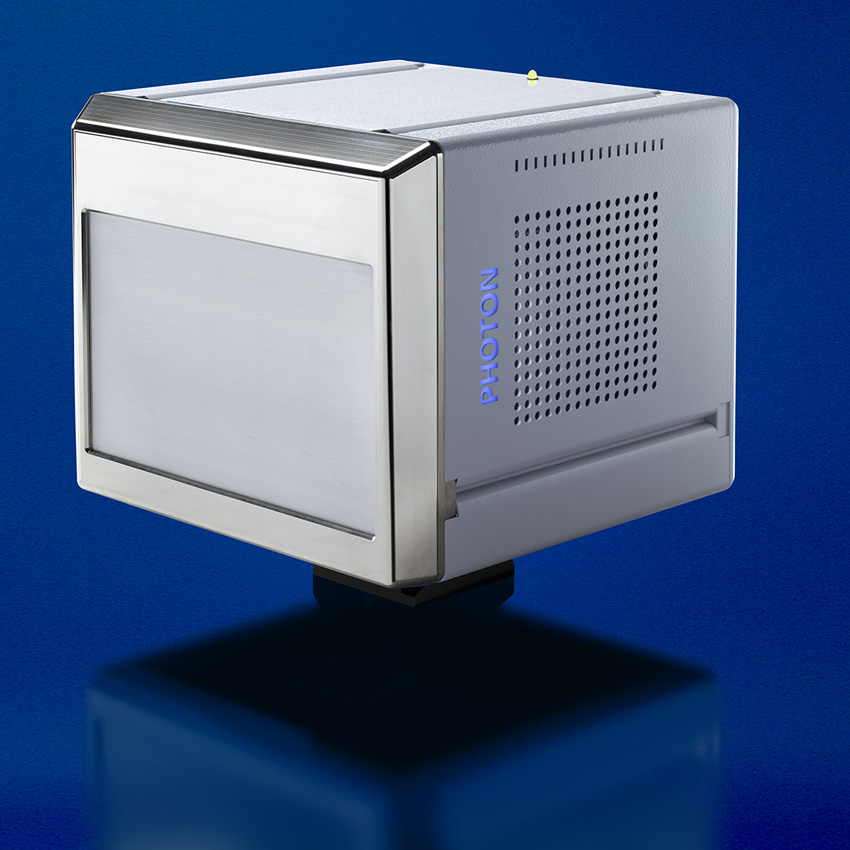

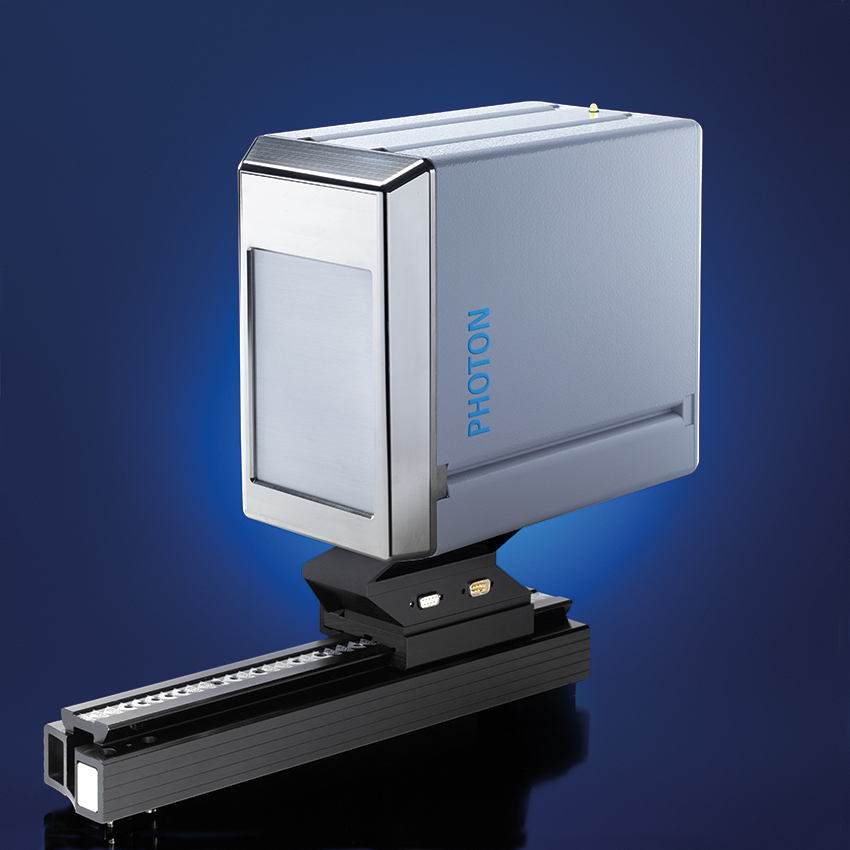

PHOTON III 7, PHOTON III 14 and PHOTON III 28

PHOTON III 시리즈는 최고의 감도와 동적 범위를 위해 광자 계수와 전하 통합을 모두 지원하는 최초의 픽셀 어레이 검출기를 선보였습니다. 갭과 전하 공유가 없는 PHOTON III 검출기는 궁극의 실험실 결정학 데이터 품질을 제공합니다.

각 검출기의 검출기 활성 영역은 실험실에 애플리케이션 요구 사항에 가장 적합한 성능을 제공하도록 맞춤화되었습니다.

  • 공간 도메인에서 단일 광자 계수
  • 갭 없이 최대 200 x 140mm2의 활성 영역
  • 계수율 포화 없음, 계수 손실 없음
  • 모든 가정용 실험실 검출기 중 가장 높은 프레임 속도
  • 현재 하이브리드 픽셀 어레이 검출기(HPAD)를 괴롭히는 전하 공유 노이즈 제거
  • 광범위한 에너지 범위(Cu Kα ~ In Kα 방사선)에서 뛰어난 감도
    시차 없음, 즉 높은 입사각에서도 회절 점이 실제 모양을 유지

PHOTON III는 Bruker에서 단일 크기가 모두에게 맞는 접근 방식을 믿지 않기 때문에 세 가지 크기로 제공됩니다. 검출기 활성 영역은 귀하의 애플리케이션 요구 사항에 가장 적합한 성능을 보장하도록 맞춤 제작되었습니다.

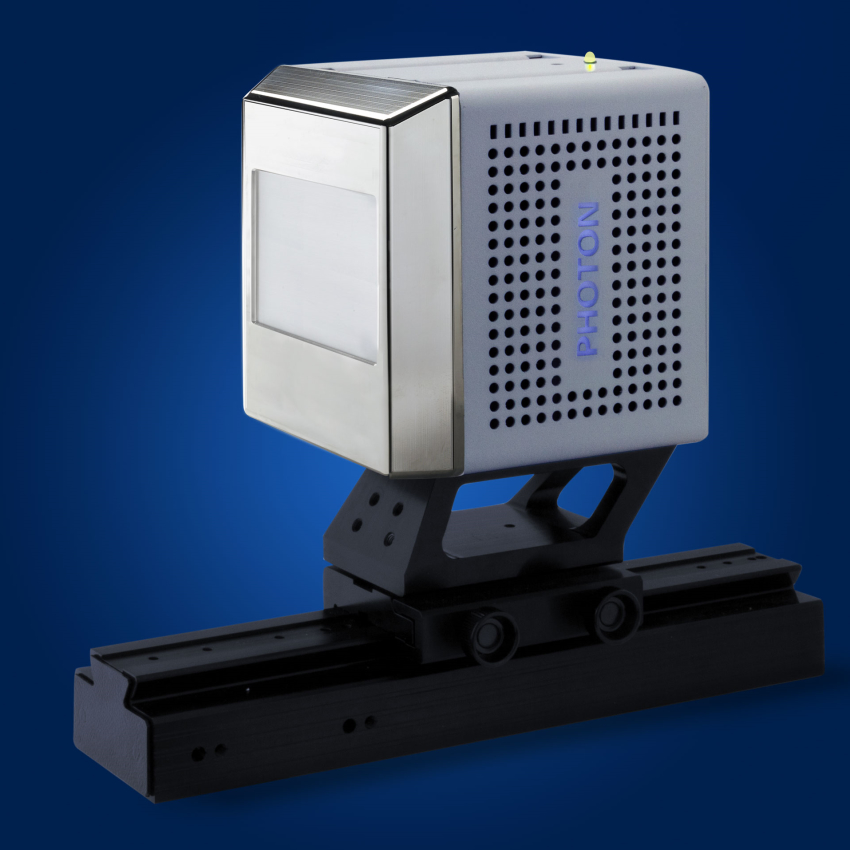

  • PHOTON III 7은 70 x 100 mm2의 활성 영역을 가지고 있어 서비스 결정학에 이상적이며 다른 많은 시스템이 제공할 수 있는 것보다 성능이 뛰어납니다.
  • PHOTON III 14 - 활성 영역 140 x 100 mm2 -는 하이엔드 결정학 애플리케이션 및 PX 스크리닝에 완벽한 솔루션입니다.
  • PHOTON III 28은 140 x 200 mm2의 활성 영역을 특징으로 하며 화학 결정학과 구조 생물학 모두의 까다로운 애플리케이션에 이상적입니다.
  • 무사시 셔터리스 데이터 수집
광자 계산 및 통합 모드

혼합 모드 감지: 모든 광자 레벨에서의 정확도

혼합 모드 기술로 X선 감지의 잠재력을 최대한 활용하세요. 이 기술은 광자 계수 및 통합 모드를 결합하여 탁월한 감도, 동적 범위 및 속도를 제공합니다. 당사의 고급 감지기는 광자 계수로 희미한 신호를 포착하는 데 뛰어나며 통합 모드에서 강렬한 노출도 효율적으로 처리합니다. 정확성, 정밀성 및 효율성으로 매우 선명한 결과를 경험하세요. 차세대 X선 감지로 연구 및 회절 기능을 강화하세요.
