X射线单晶衍射仪 (SC-XRD)

SC-XRD 探测器

理想的探测器必须准确无误记录每个发生衍射的光子。我们的PHOTON III 和PHOTON II探测器实现了灵敏度、速度、动态范围、分辨率和探测器尺寸的完美结合。

晶体学应用的探测器需要敏感度、速度、动态范围、分辨率和检测器尺寸的独特组合。在布鲁克公司,我们不相信一个尺寸适合所有的应用,所以PHOTON III系列提供了不同尺寸的探测器。PHOTON III和PHOTON II探测器系列充分利用了极高强度的X射线光源的优势。

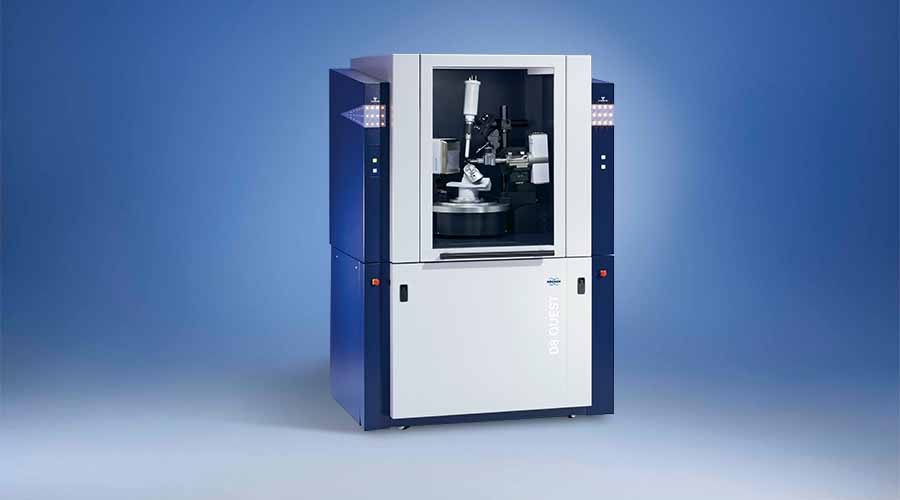

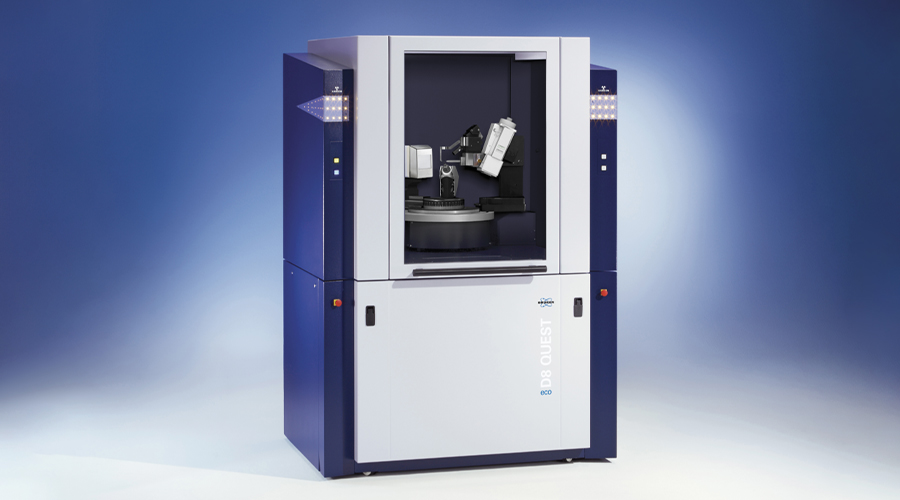

D8 QUEST ECOD8 QUEST 和 D8 VENTURE都可配备这些革新的探测器。我们所有的X射线单晶衍射仪探测器都采用我们独特的风冷设计,提供了极大的便利和可靠性,并享有3年质保。

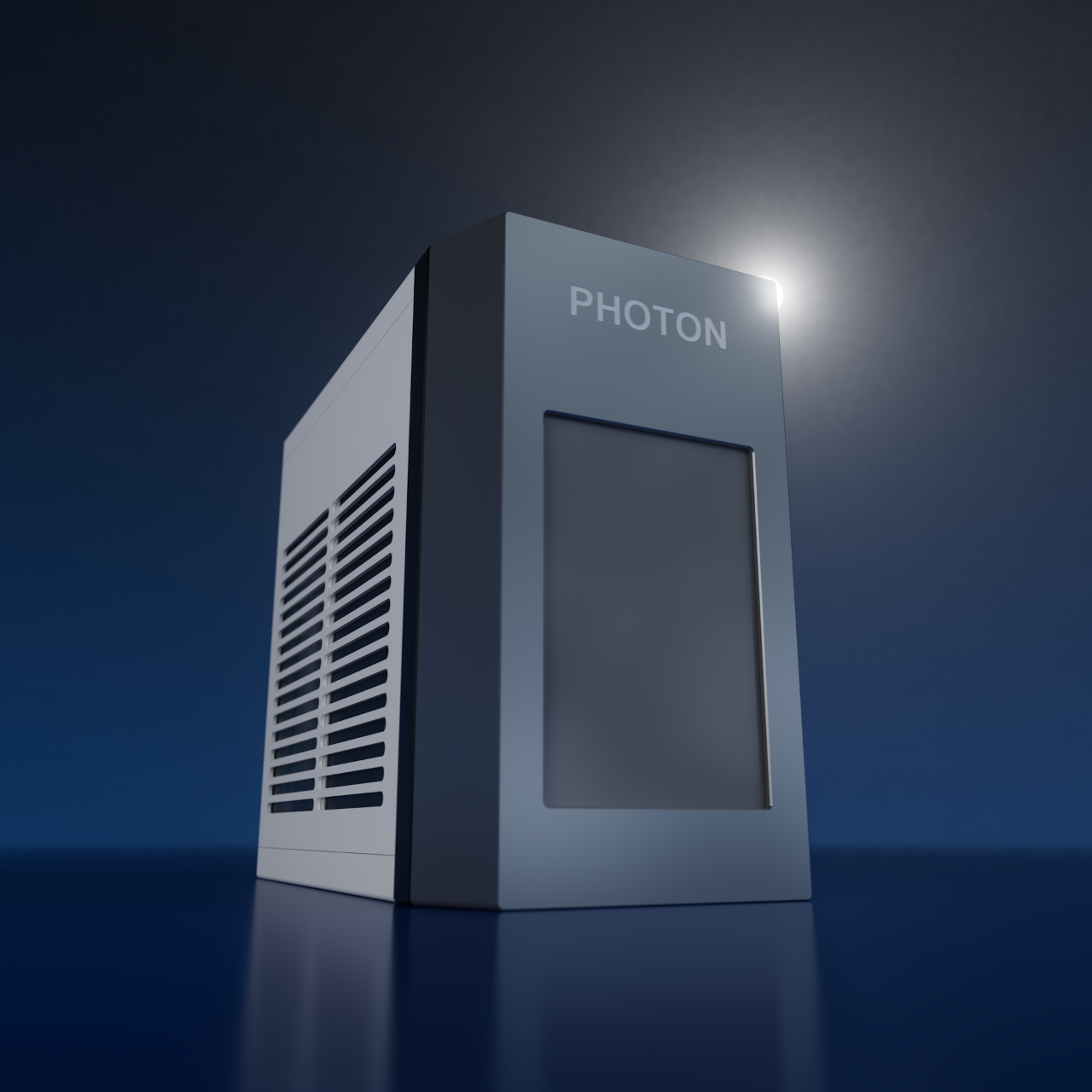

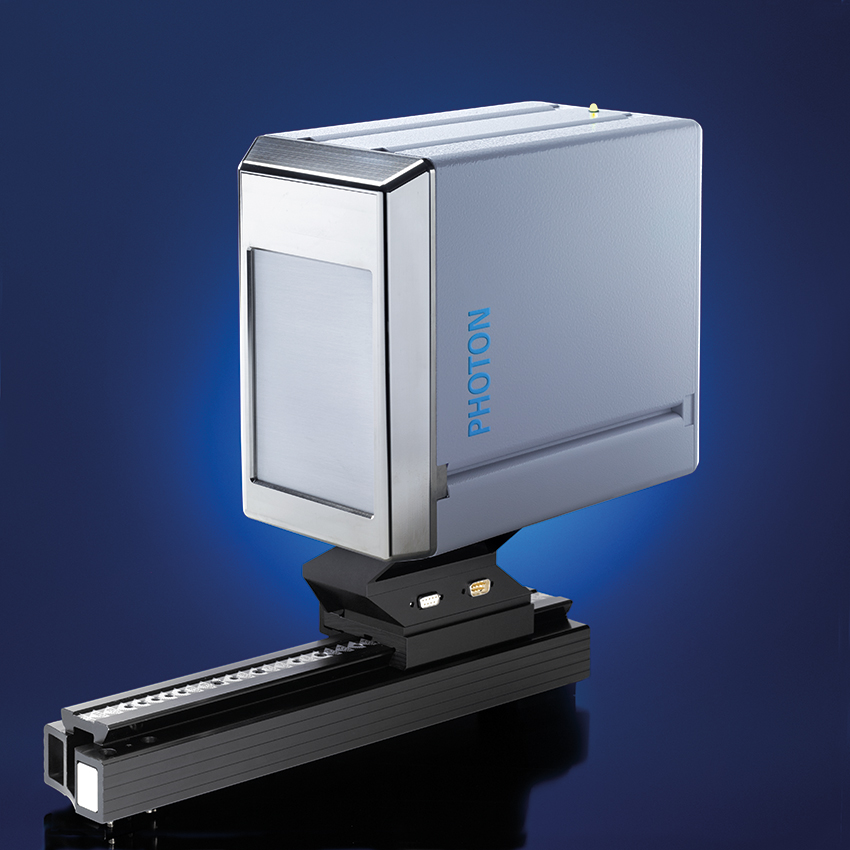

PHOTON III 7、PHOTON III 14和PHOTON III 28

新的PHOTON Ⅲ系列给我们带来了第一台同时支持光子计数和积分计数的像素阵列探测器,实现最佳灵敏度和动态范围。由于无间隙、无电荷共享,PHOTON III探测器可实现最佳的实验室晶体学研究数据质量。

每个探测器的有效面积根据您的实验室使用需求定制,以此带来最佳效果。

  • 空间域中的单光子计数
  • 有效面积为 200 × 140 mm2,无间隙
  • 无计数率饱和,零计数损失
  • 任何家用实验室探测器的最高帧速率

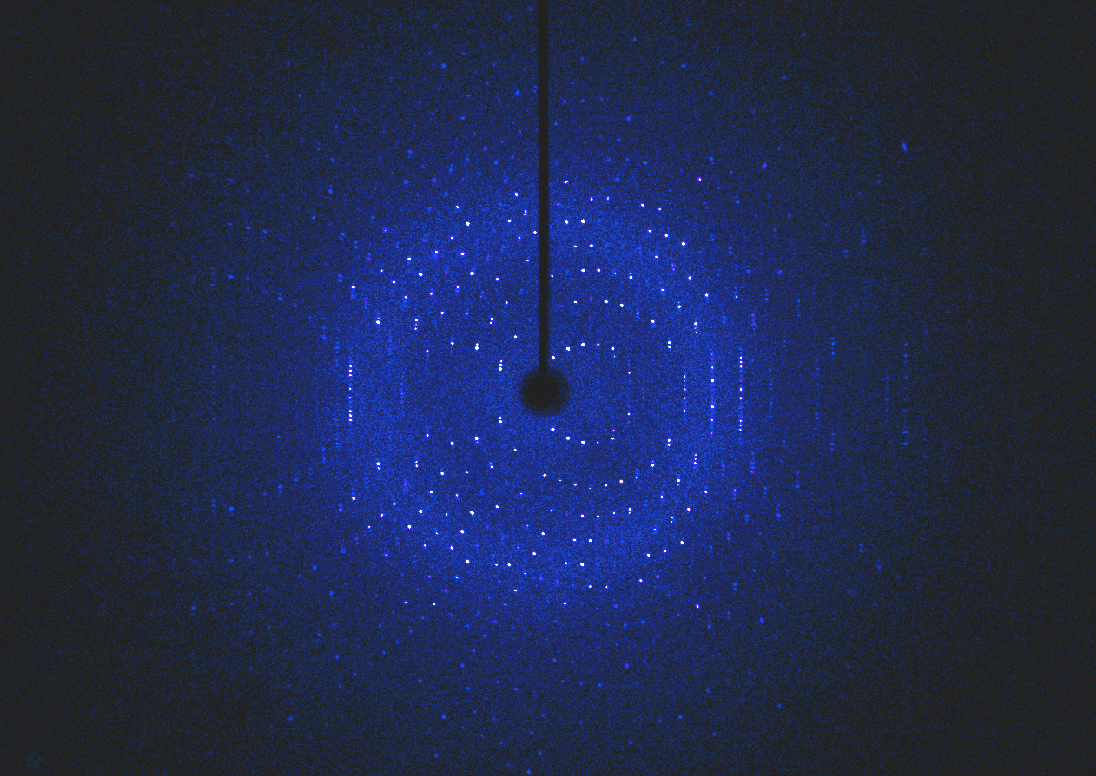

  • 消除了困扰当前混合像素阵列检测器 (HPAD) 的电荷共享噪声。
  • 广能量范围内有出色的灵敏度(Cu Kα 至 In Kα 辐射)
  • 无视差,即使在高入射角下,衍射点仍保持其真实形状
  • 无死区时间的无快门数据收集
光子计数和积分检测模式

PHOTON III - 混合模式X射线检测

用于发表的最佳晶体结构需要X射线探测器具有很高的信噪比和计数准确的强度。

PHOTON III完美地满足这些要求,首次提供混合模式检测。混合模式检测同时结合光子计数和积分计数,对强衍射和弱衍射信号都能提供最佳质量的数据。传统的光子计数探测器,比如:HPC或HPAD,对于强衍射,线性动态范围窄,并受计数率限制,大大降低了数据质量。

PHOTON III混合模式探测器消除了所有探测器噪音,可实现最高线性度,对最具挑战性的样品也能保证提供高质量数据。

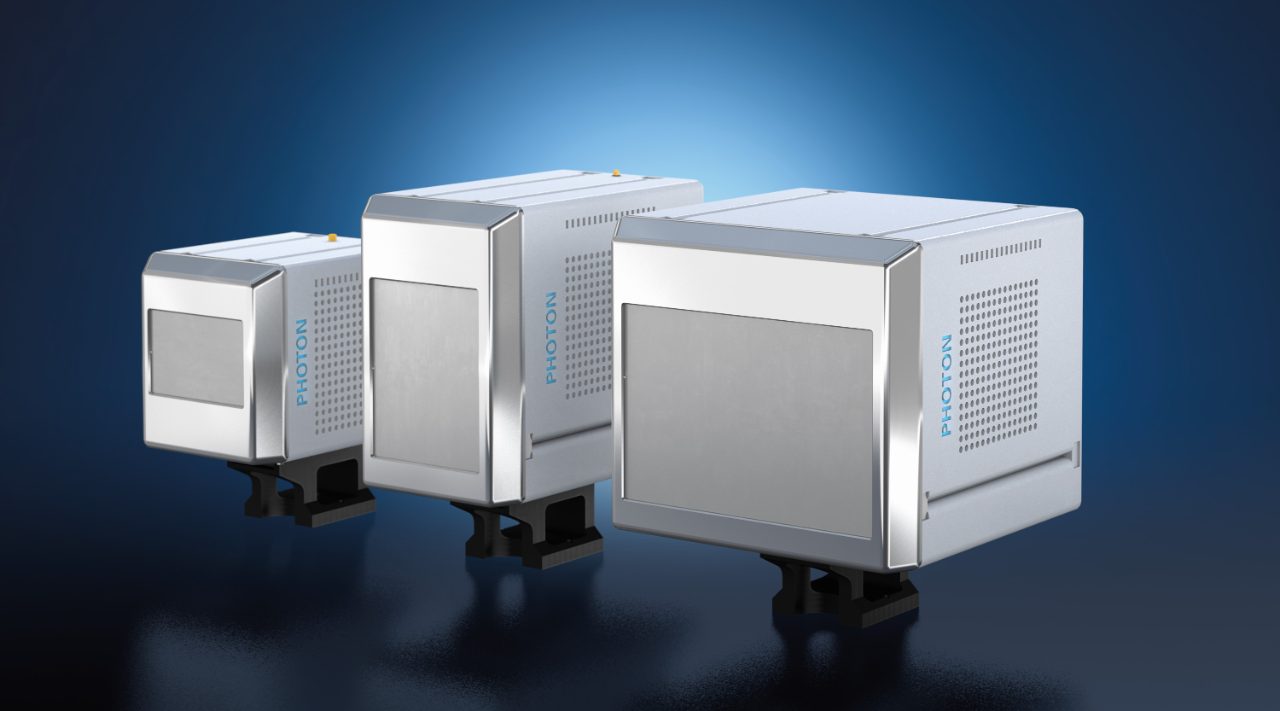

PHOTON III 有三种不同的尺寸,因为在布鲁克,我们不相信单个尺寸能否适合所有应用。探测器的有效面积按需求定制,确保提供最佳性能。

  • PHOTON III 7:有效面积 70 × 100 mm2,性能优于其它多数系统。
  • PHOTON III 14:有效面积140 × 100 mm2,是高端晶体学解决方案的最佳解决方案
  • PHOTON III 28:有效面积140 × 200 mm2,无间隙,室内实验室中最大地光子计数像素阵列探测器。

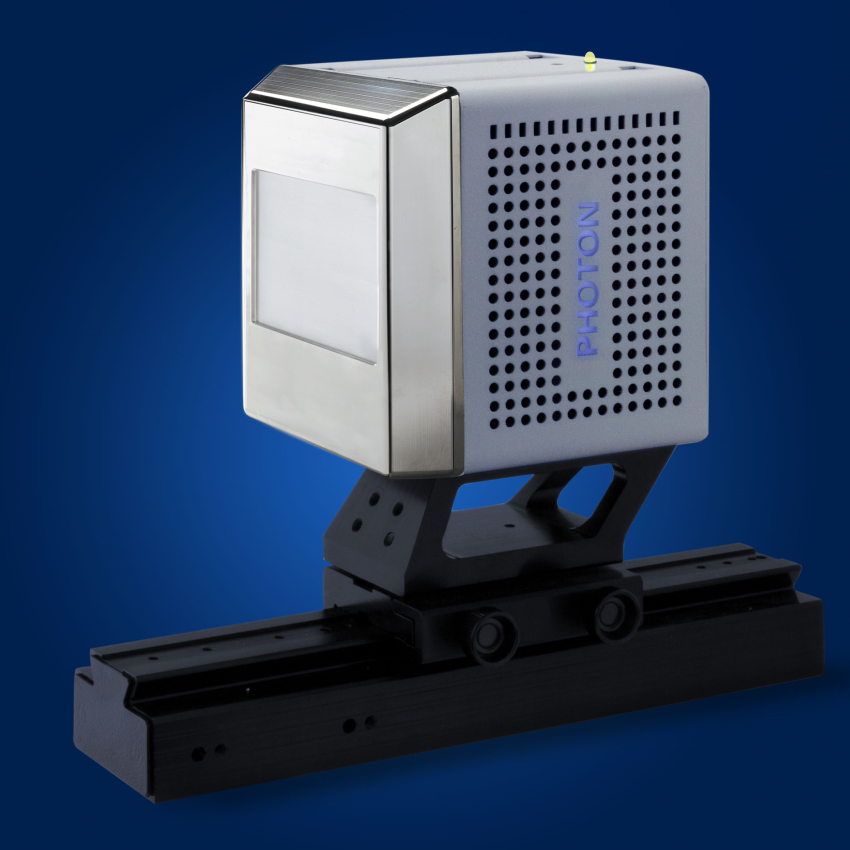

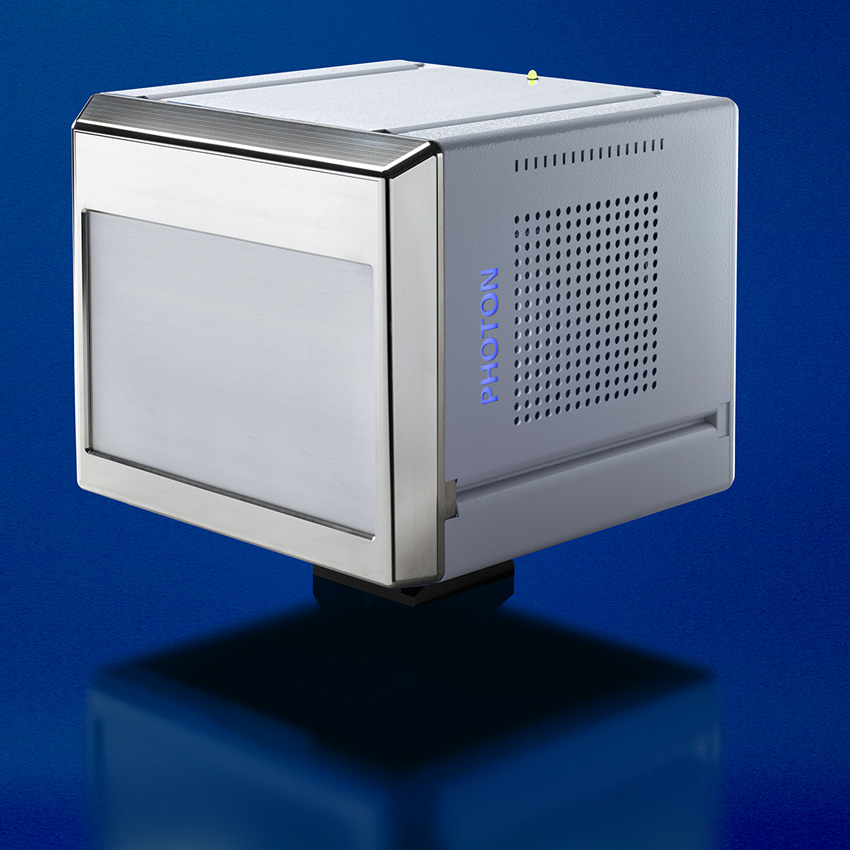

PHOTON II 7和PHOTON II 14

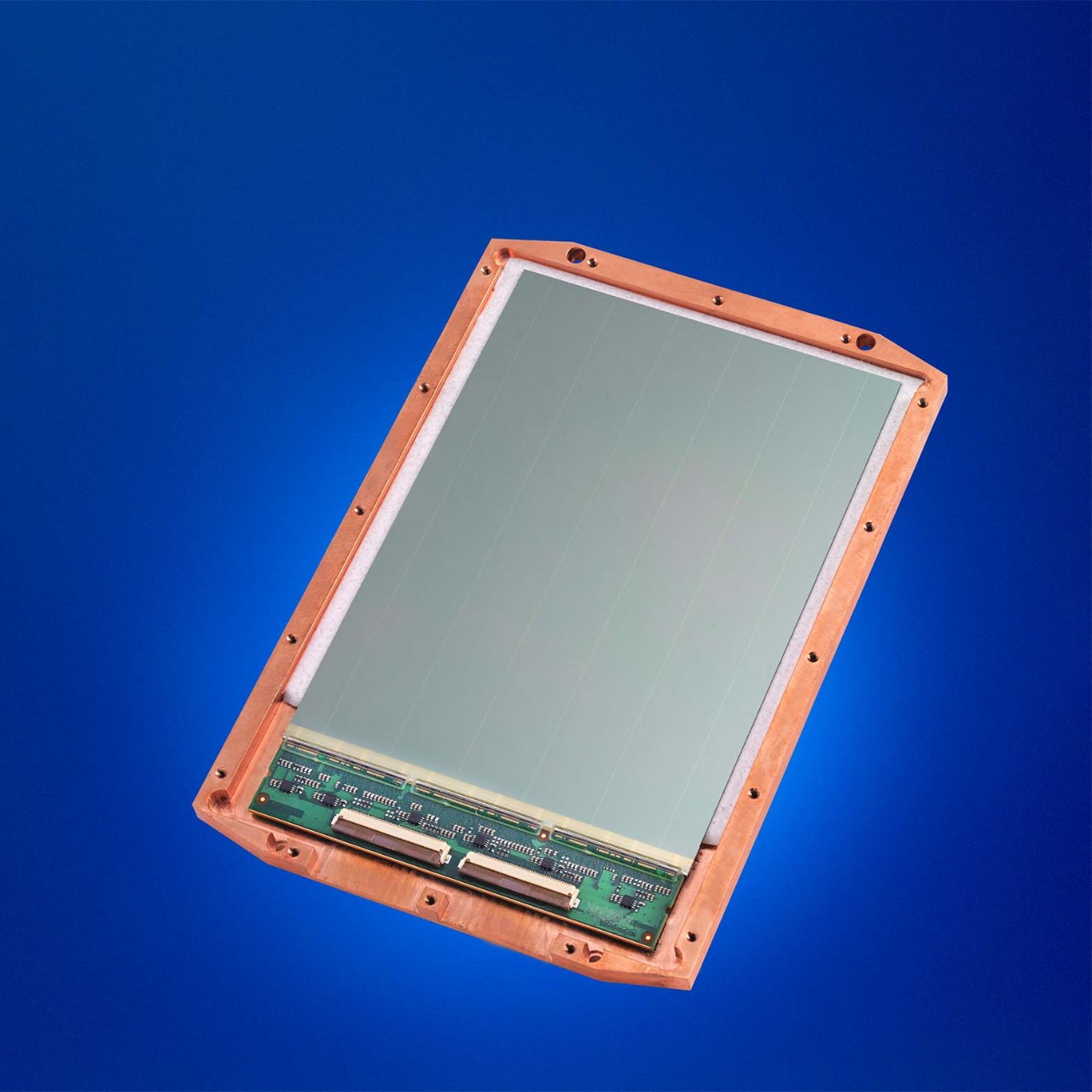

PHOTON II 探测器有两种尺寸可供选择。 PHOTON II 7 的有效面积为 7 × 10 cm2,而 PHOTON II  14为单芯片 10 × 14 cm2D8 QUEST ECOD8 QUESTD8 VENTURE 充分利用了这些探测器。我们新的 PHOTON III 系列采用了最初为高端同步加速器和 XFEL 光束线开发的技术原理 ,将混合模式检测引入我们室内的单晶 X 射线衍射解决方案。

  • 高达 10 × 14 cm2 的大单片有效面积
  • 量子极限灵敏度
  • 任何室内实验室探测器的最高帧速率
  • 消除了困扰当前混合像素阵列检测器 (HPAD) 的电荷共享噪声。
  • 在广能量范围内具有出色的灵敏度(Cu Kα 至 In Kα 辐射)
  • 无视差,即即使在高入射角下,衍射点仍保持其真实形状
  • 无死区时间的无快门数据收集
