アトムカラムEDS分析

半導体の特性は、原子レベルの構造、例えば点欠陥によって決まります。可能な限り最高の解像度でEDSマッピングを使用することで、そのような欠陥を見つけて特徴付けることができます。

このアプリケーションの例では、M. W. Chuによって提供および公開されたデータを確認します(M. W. Chu et. al., Phys. Rev. Lett. 104, 196101 (2010), https://journals.aps.org/prl/abstract/10.1103/PhysRevLett.104.196101)。調査されたのは、InGaAsとInAlAsの交互層からなる多層構造でした。わずか3msのドウェル時間(合計13秒の測定時間)と33pAのビーム電流を使用して、InGaAs構造の原子配列のIn組成の変動を決定することができました。Inがないことは、Inマップの右下隅にある青色が見つからないことでわかります。それによって、HAADのラインプロファイルにおいてInGaが低く表示されています。

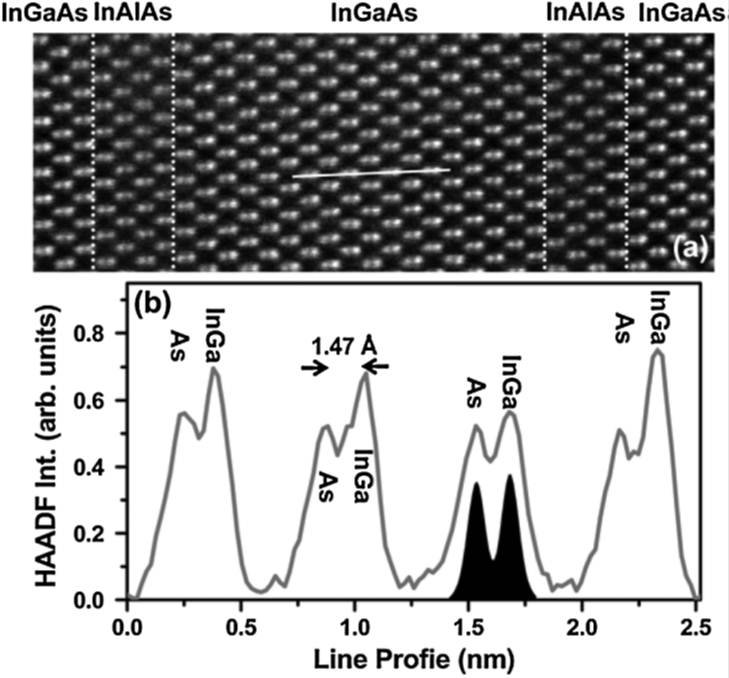

InGaAs半導体構造のHAADF像と強度ラインスキャン

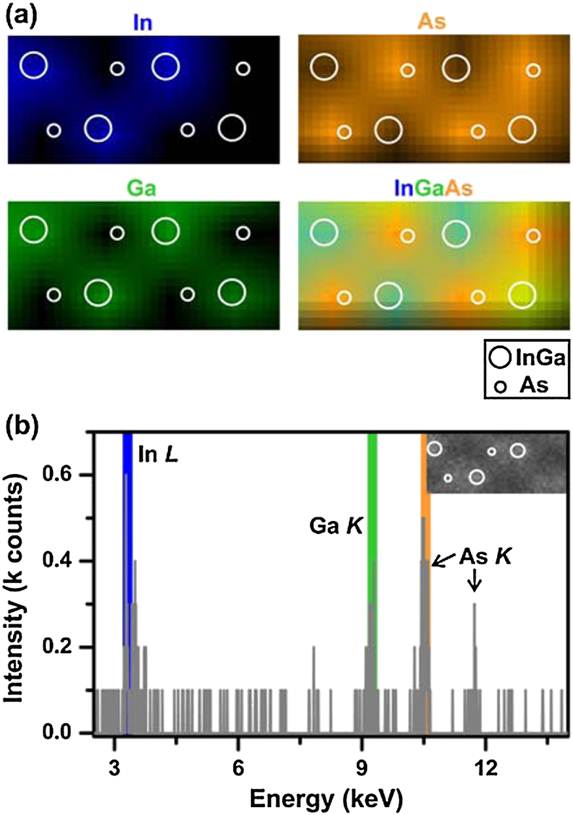

InGaAs半導体構造の元素マップとスペクトル
