OPUS: dernière version

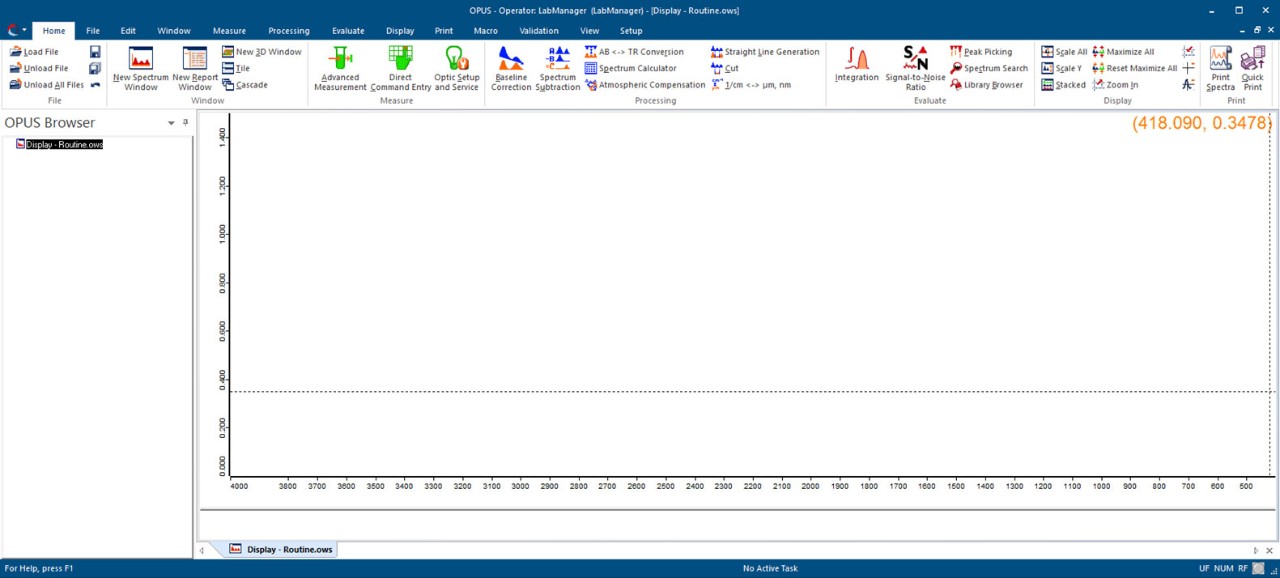

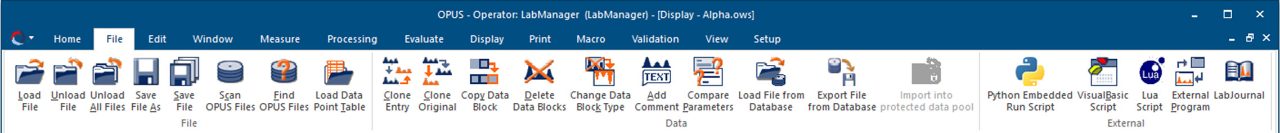

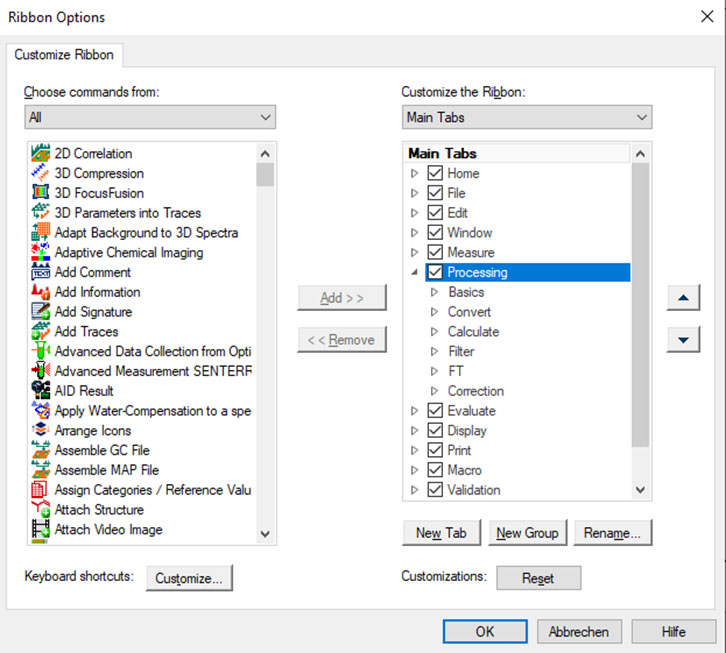

Nouvelle interface graphique (GUI): L'interface utilisateur graphique a été modernisée avec des rubans, comme c'est le cas avec Microsoft Office.

La prise en main d'OPUS est facilitée pour les nouveaux utilisateurs, car l'interface graphique graphique suit la philosophie de Microsoft Office.

Les clients qui ont déjà travaillé avec l'interface utilisateur précédente s'y retrouveront rapidement, car les icônes sont inchangées.

BRUKER Optics a profité de l'occasion pour revoir l'affectation de toutes les fonctions, les a regroupées et en a assigné certaines à des menus plus adaptés.

Le menu HOME permet à l'utilisateur d'accéder rapidement à toutes les fonctions essentielles et fréquemment utilisées. Comme d'habitude, les vues diffèrent selon l'espace de travail sélectionné..

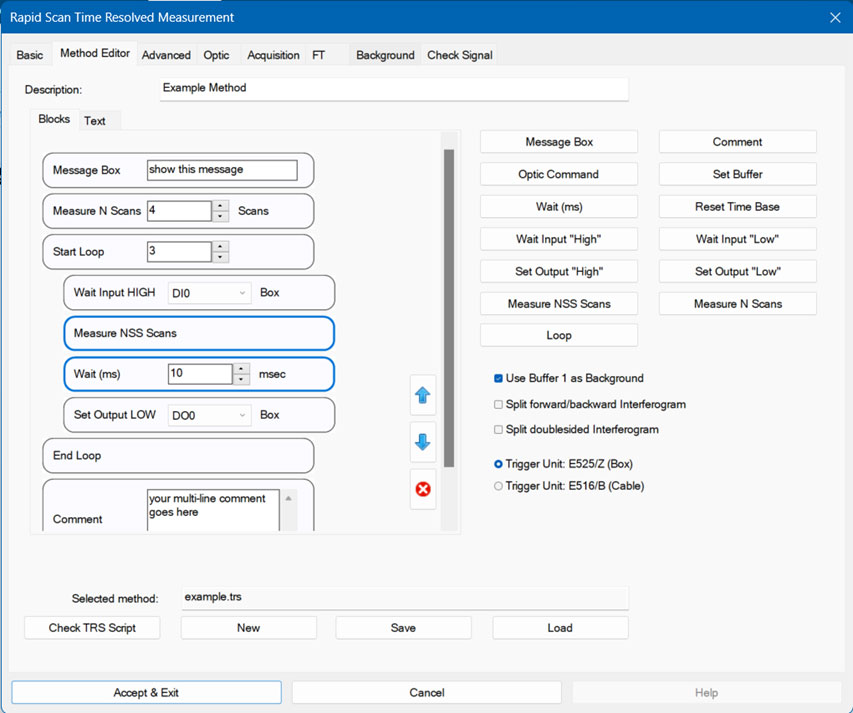

Nouvel éditeur graphique pour la mesure en Rapid Scan temps résolue : L'onglet « Editeur de méthodes » de la boîte de dialogue « Mesure rapide résolue dans le temps » a été étendu par une représentation graphique de la méthode TRS. La méthode est représentée sous la forme d'une séquence de blocs graphiques, chaque bloc représentant une commande/ligne de la méthode.

Les blocs peuvent être insérés dans la méthode, déplacés vers une autre position ou supprimés par glisser-déposer. Les paramètres de commande sont saisis ou modifiés via des commandes utilisateur spécifiques sur chaque bloc. La représentation textuelle familière est toujours disponible.

Logiciel d'identification autonome de la composition:

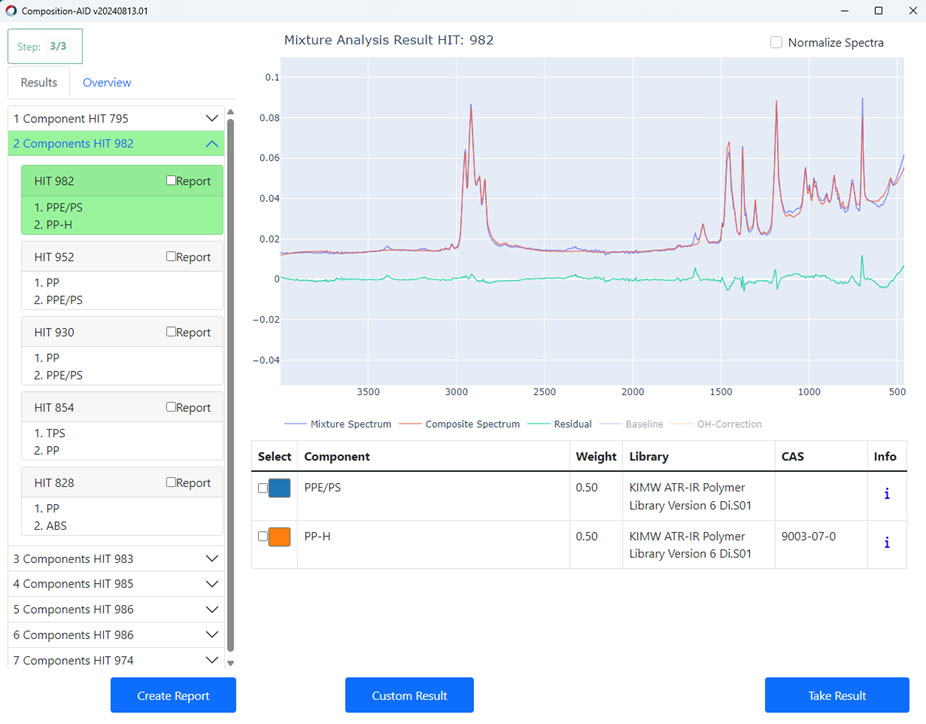

Composition-AID : Identification de la composition chimique des échantillons à partir de leurs données spectrales IR ou Raman. Un algorithme d'intelligence artificielle en plusieurs étapes détermine la meilleure correspondance pour le spectre de requête à l'aide de bases de données spectrales de référence.

L'algorithme évalue automatiquement les résultats pour les substances pures ainsi que pour les mélanges complexes sans nécessiter aucune intervention de l'utilisateur. Pour les résultats alternatifs recommandés et possibles, un composite à partir des spectres des composants pondérés et de sa différence avec le spectre de l'échantillon est calculé.

Avantages de Composition-AID:

• Meilleure recommandation de correspondance pour un équilibre optimal entre fiabilité et sensibilité
• Diagnostic approfondi de la qualité des résultats :
  o    différence de spectre entre le spectre composite et le spectre de requête (=residu)
  o    graphique de la qualité des pics inexpliqués tracés en fonction du numéro de composant

• Haute performance – analyse multi-composants complète en quelques secondes
• Génération de rapports interactifs des résultats alternatifs simples et multiples

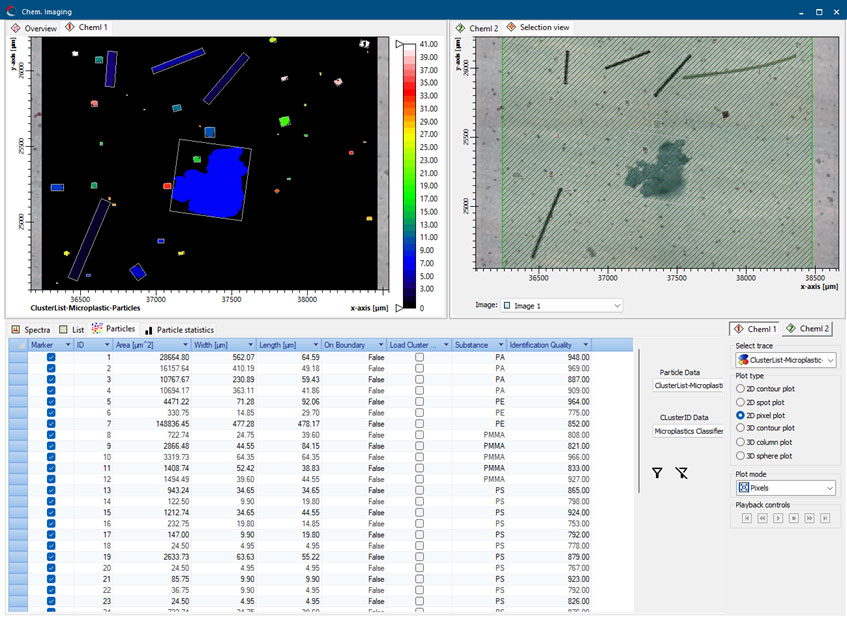

Identification de particules:

Elle combine les fonctionnalités des fonctions OPUS « Rechercher des particules » et « Identifier un cluster » pour faciliter le flux de travail de détection et d'identification des particules à partir d'images IR et Raman.

La nouvelle fonction permet de détecter les particules dans les images chimiques IR et Raman et de déterminer leurs dimensions et leur identité en une seule étape d'évaluation..

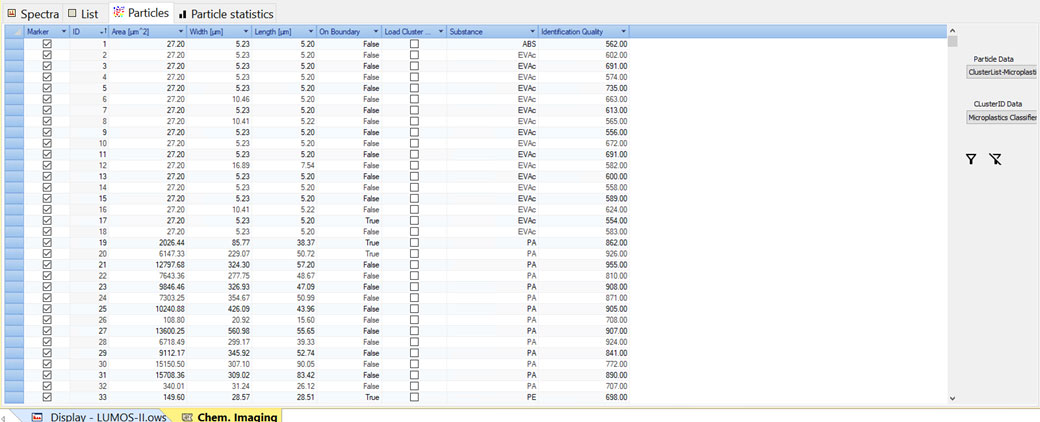

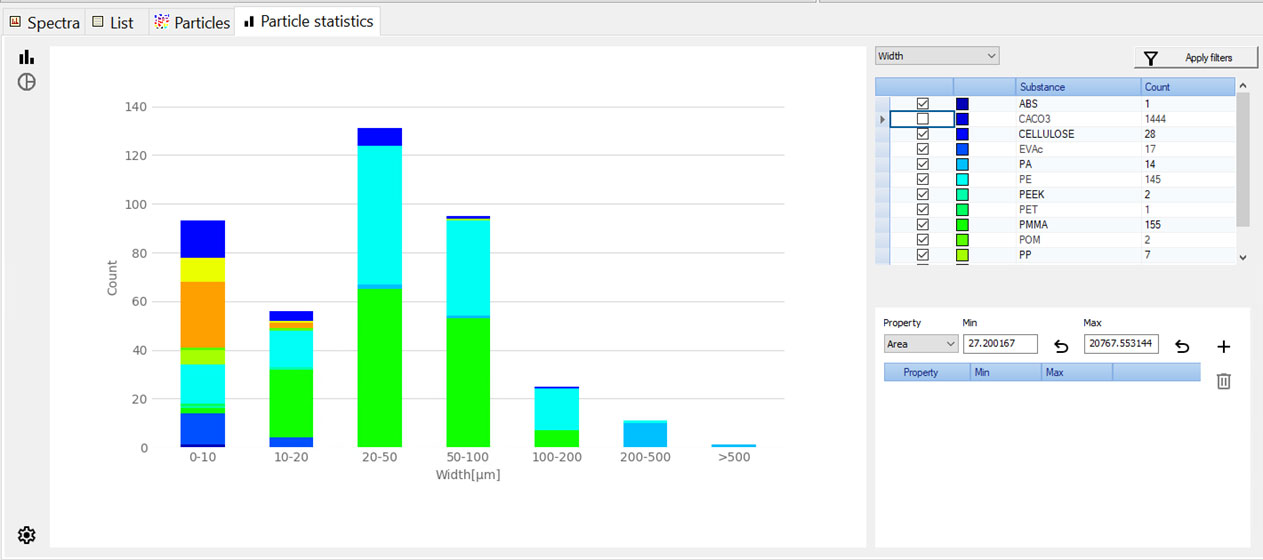

• Statistiques des particules: L'outil permet d'examiner les résultats de l'analyse des particules IR et Raman en filtrant et en affichant graphiquement les données en fonction d'attributs tels que la dimension, l'identité et la qualité du résultat.

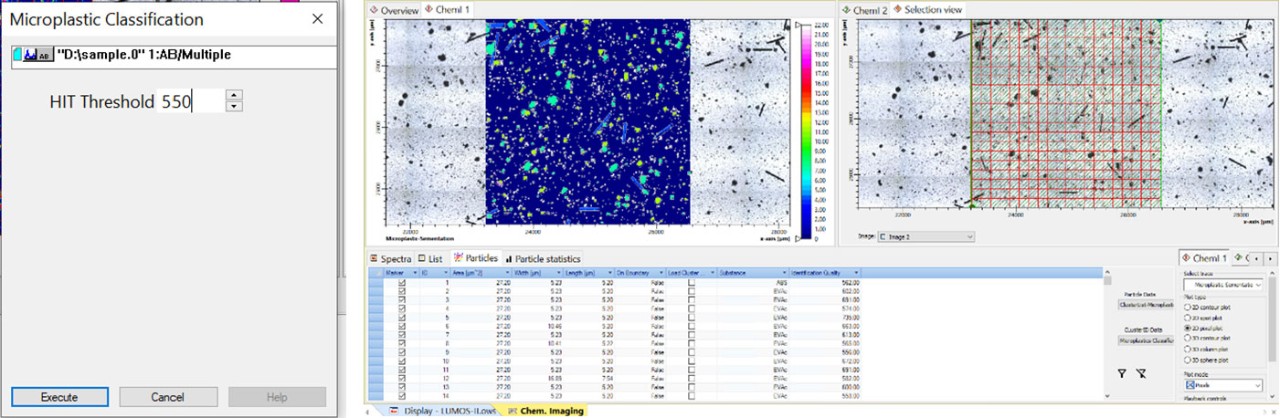

• Classification des Microplastiques: La fonction de classification des microplastiques est un classificateur basé sur l'apprentissage automatique qui détermine l'identité et les dimensions des particules de microplastiques qui ont été mesurées par imagerie IRTF (c'est-à-dire avec LUMOS II-IMG). Le classificateur a été formé sur des données de référence qui ont été enregistrées sur des filtres en oxyde d'aluminium (« Anodisc »).

• Modèle de surface pour Anodisc:

La qualité visuelle des images d'ensemble en microscopie est optimisée pour des surfaces de filtre en oxyde d'aluminium (« Anodisc ») irrégulières.

Les surfaces des filtres Anodisc, qui sont un substrat couramment utilisé dans l'analyse des microplastiques, peuvent présenter certaines irrégularités de surface.

La fonction « Modèle de surface Anodisc » détermine cette variation dans la topologie du filtre et génère un modèle pour la correction de la mise au point lors de la génération de l'image visuelle, ce qui se traduit par une netteté plus élevée de l'ensemble du champ de vision. La qualité visuelle améliorée de l'image permet une meilleure corrélation de l'image visuelle et de l'image IR.

De plus, on obtient une meilleure détection des particules basée sur l'image visuelle pour l'analyse d'un seul point.

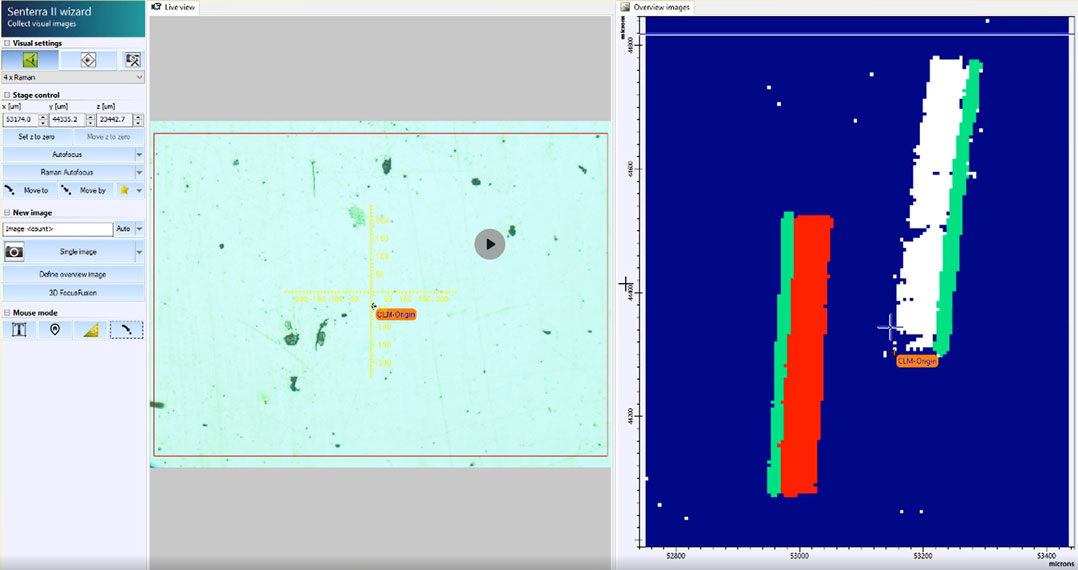

• Interpolation des Flat-plane des images d'ensembles:

La fonction « Interpolation plan » permet d'optimiser la qualité visuelle des images d'ensemble microscopiques de surfaces d'échantillon inclinées.

De plus cette fonction détermine l'inclinaison des surfaces d'échantillon plans qui ne sont pas parfaitement nivelées.

La mise au point est corrigée en conséquence lors de la génération de l'image visuelle, ce qui permet d'obtenir une netteté plus élevée de l'ensemble du champ de vision.

• Quick Compare 3D: Évaluation des données spectrales 3D à l'aide des méthodes OPUS Quick Compare. Les images IR et Raman sont générées par corrélation des spectres de pixels avec des spectres de référence connus. Un seuil défini par l'utilisateur définit le coefficient de corrélation minimum nécessaire pour identifier ou vérifier la présence des composants de référence..

• Mesure de Colocalité: Analyse d'une région d'intérêt identique sur des échantillons microscopiques en utilisant à la fois la microscopie Raman et IR. La fonction « Mesure colocale » permet de transférer l'image d'ensemble et la zone de mesure entre LUMOS II, HYPERION II et SENTERRA II. Cela permet d'analyser une région d'intérêt identique en utilisant à la fois la technologie IR et Raman.


Toutes les fonctionnalités en un coup d'oeil

Identifiant de composition autonome, ou A.I.D.

Flux de travail de mesure des produits

Vue des tendances

Fonctionnalités du client ONet

Le centre des tutoriels

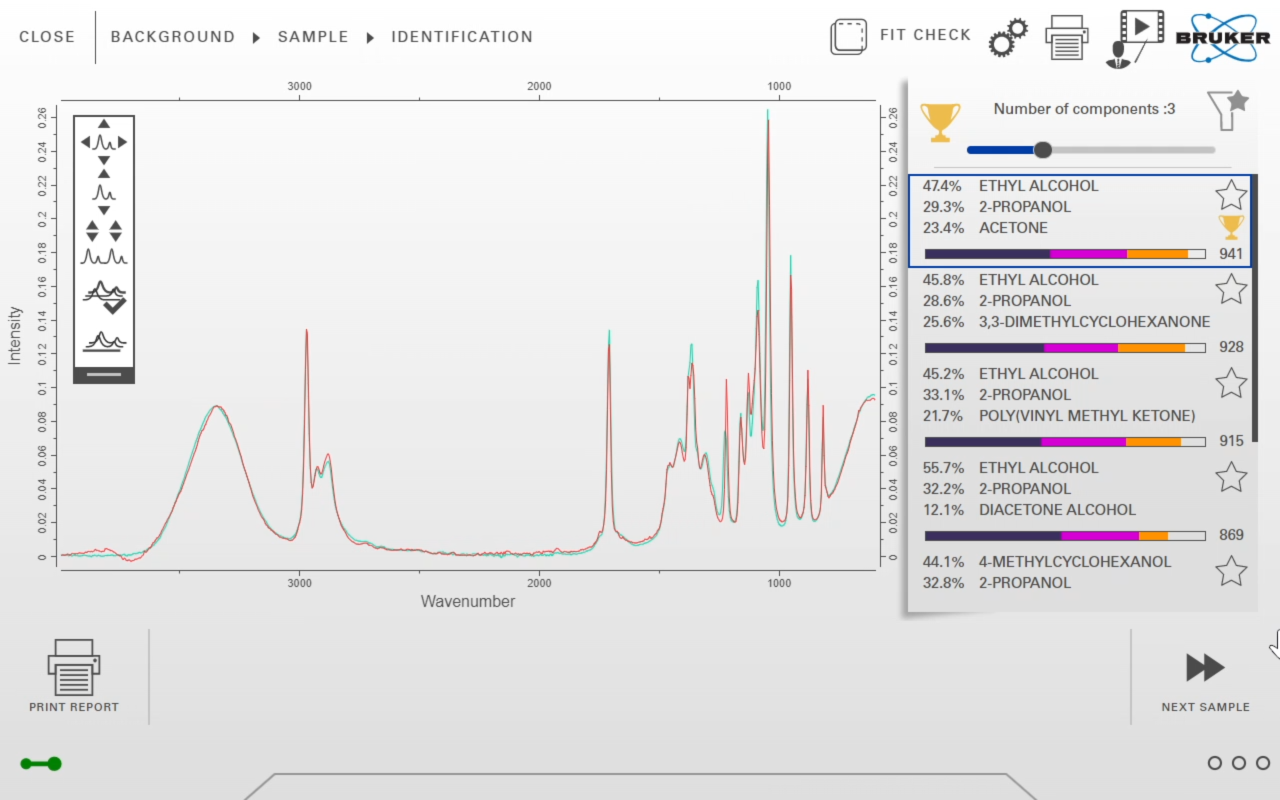

Identification autonome de la composition ou A.I.D.

Fonction d'analyse rapide et fiable pour les mélanges complexes et les substances pures. La nouvelle fonction Composition-ID est un outil de recherche de spectres entièrement nouveau pour les mélanges et les composants purs.

Il ne nécessite aucune saisie du nombre de composants attendu, fournit une multitude de résultats en une seule exécution et sélectionne automatiquement celui qui convient le mieux.

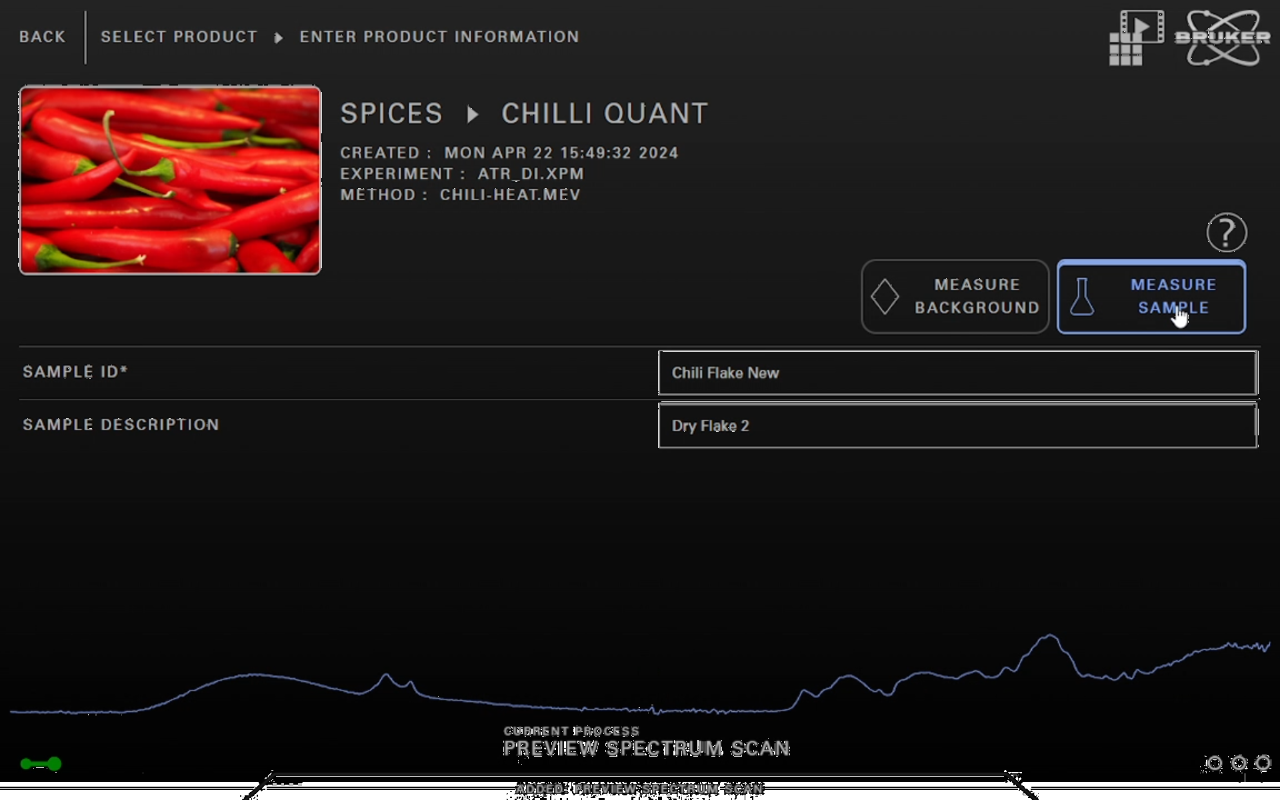

Flux de travail mesure de produit

Le flux de travail de mesure des produits permet une mesure et une évaluation rapides et efficaces de divers échantillons. Chaque produit définit précisément le processus de mesure et d'évaluation et peut inclure une image pour faciliter la navigation dans le flux de travail.

Des produits individuels peuvent également être ajoutés directement à l'écran d'accueil pour un accès rapide.

La vue des résultats consolide plusieurs résultats et met en évidence visuellement les limites d'avertissement et d'alarme prédéfinies pour une meilleure clarté et une meilleure prise de décision.

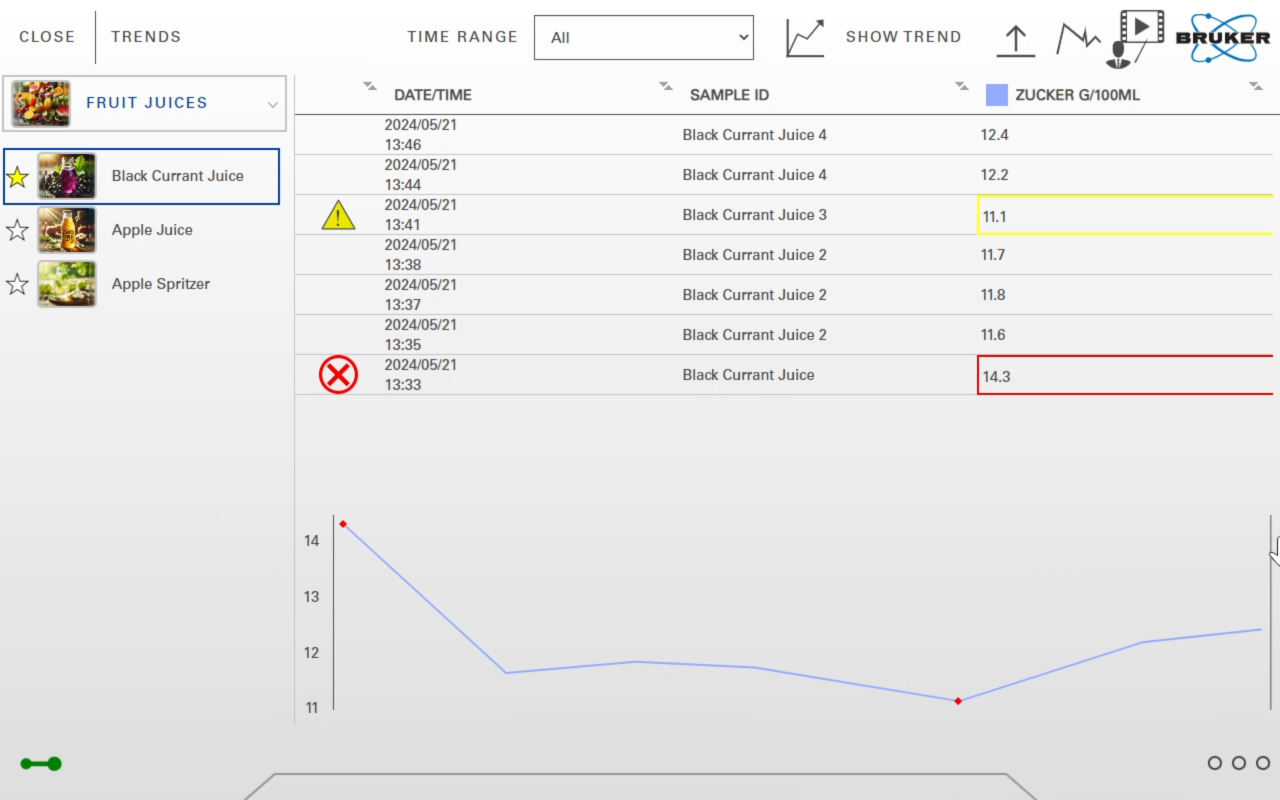

Vue des tendances

La vue des tendances permet de visualiser différents types de résultats obtenus à partir des mesures de produits, notamment Quant 1, Quant 2 et Quick Compare.

Les valeurs aberrantes, telles que celles dépassant les limites d'avertissement ou d'alarme, sont clairement mises en évidence graphiquement.

Les utilisateurs peuvent sélectionner différentes plages de temps pour l'analyse et exporter les résultats au format CSV.

Fonctionnalité de ONet Client

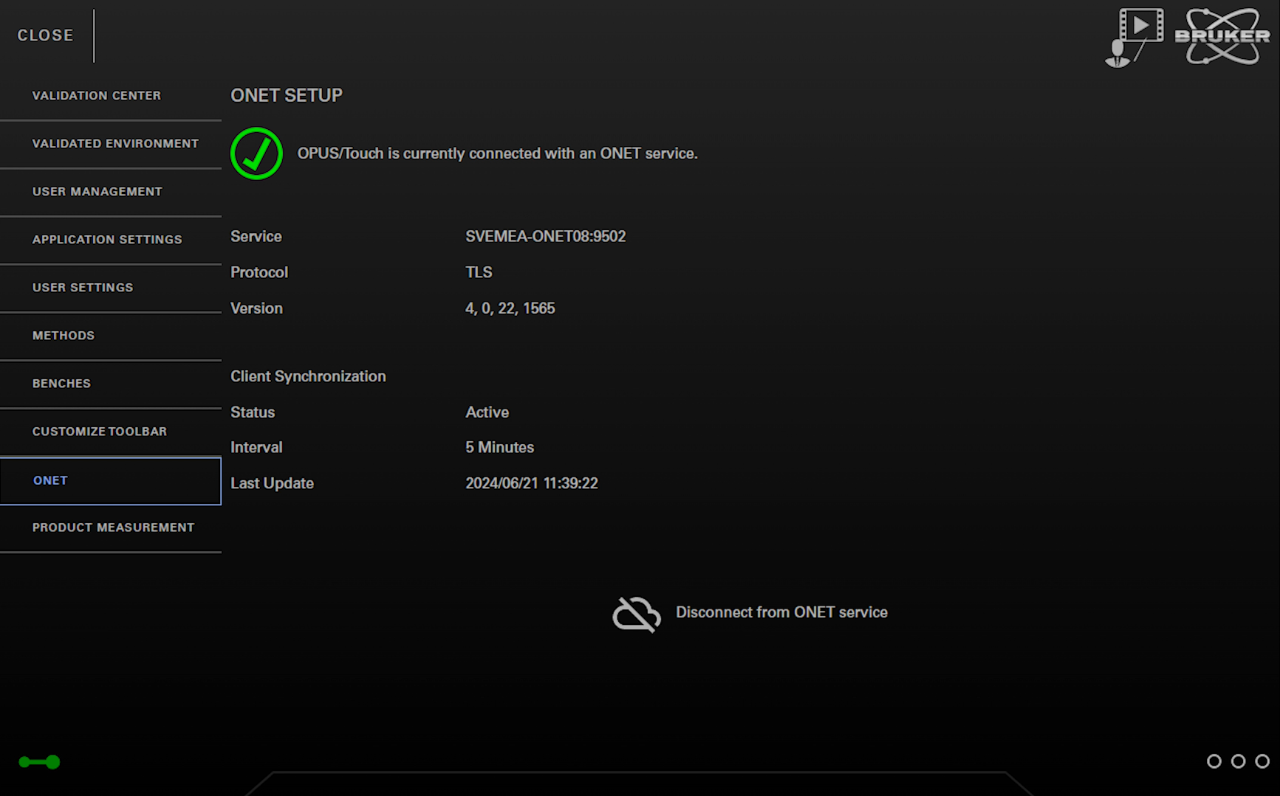

OPUS TOUCH peut servir de client ONet pour ONet 4.0, permettant la configuration, l'administration et le contrôle centralisés d'un réseau d'instruments IRTF à partir de n'importe quel emplacement distant dans le monde.

• Échange de données : les produits peuvent être reçus depuis le serveur ONet et les spectres et résultats peuvent y être téléchargés. Cette intégration garantit des opérations rationalisées, un accès fiable aux données et une gestion efficace du réseau d'instruments.
• Accessibilité locale : toutes les données et tous les fichiers requis restent disponibles localement, permettant une analyse ininterrompue des échantillons même pendant les temps d'arrêt du réseau.
• Gestion des utilisateurs : les droits des utilisateurs sont gérés via ONet, avec un réglage fin possible directement sur le client.
• Surveillance : ONet reçoit des mises à jour de statut et des rapports PQ/OQ des clients connectés.

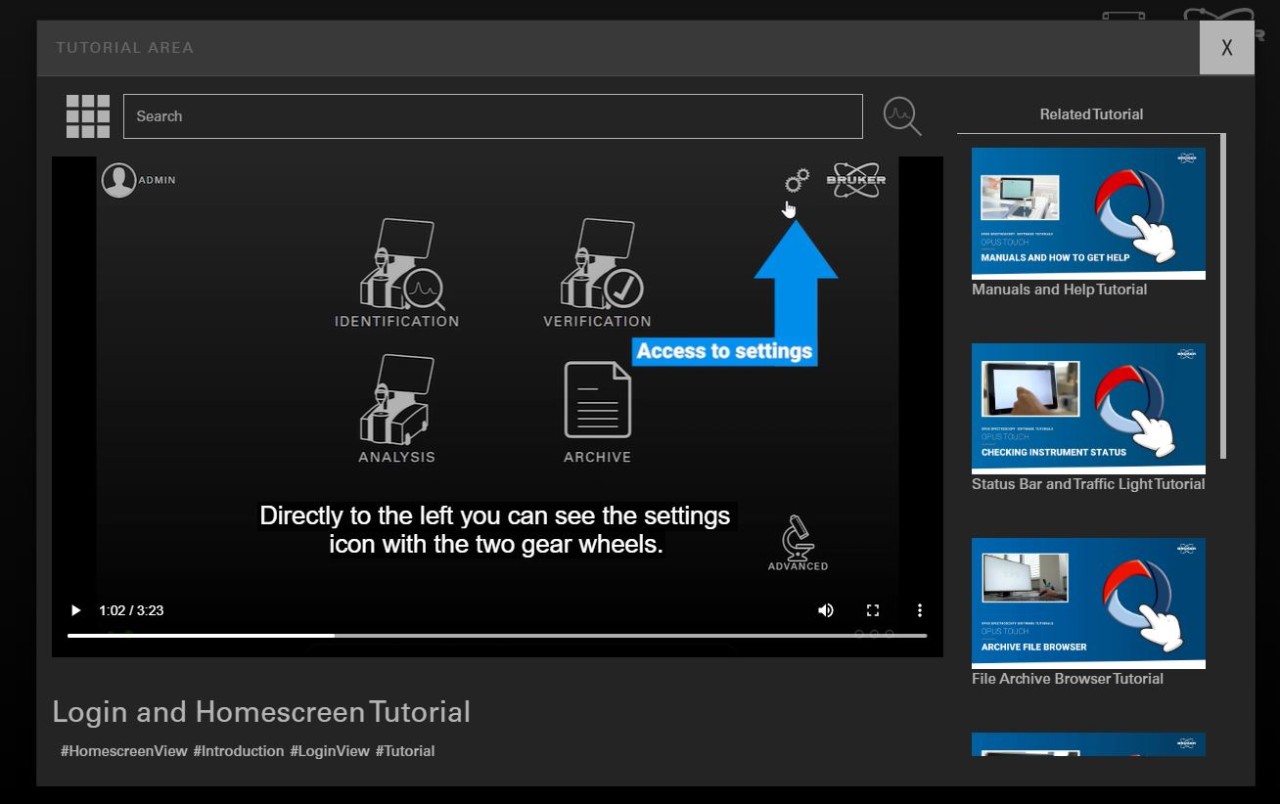

Le centre des tutoriels

Le centre de tutoriels, accessible via une nouvelle icône dans le coin supérieur droit de l'écran, propose une bibliothèque de tutoriels vidéo couvrant un large éventail de fonctions TOUCH.

Des vidéos spécifiques au contexte sont affichées en fonction de la vue actuellement active, garantissant des conseils pertinents. Tous les tutoriels incluent à la fois l'audio et les sous-titres, offrant une expérience d'apprentissage conviviale et accessible..

Les nouvelles fonctionnalités Raman portables BRAVO incluent:

Accès Web BRAVO

Une interface https sécurisée permet d'accéder aux informations système, à la fonctionnalité de licence, à la gestion des certificats EAP-TLS et à une fonctionnalité de partage d'écran BRAVO.

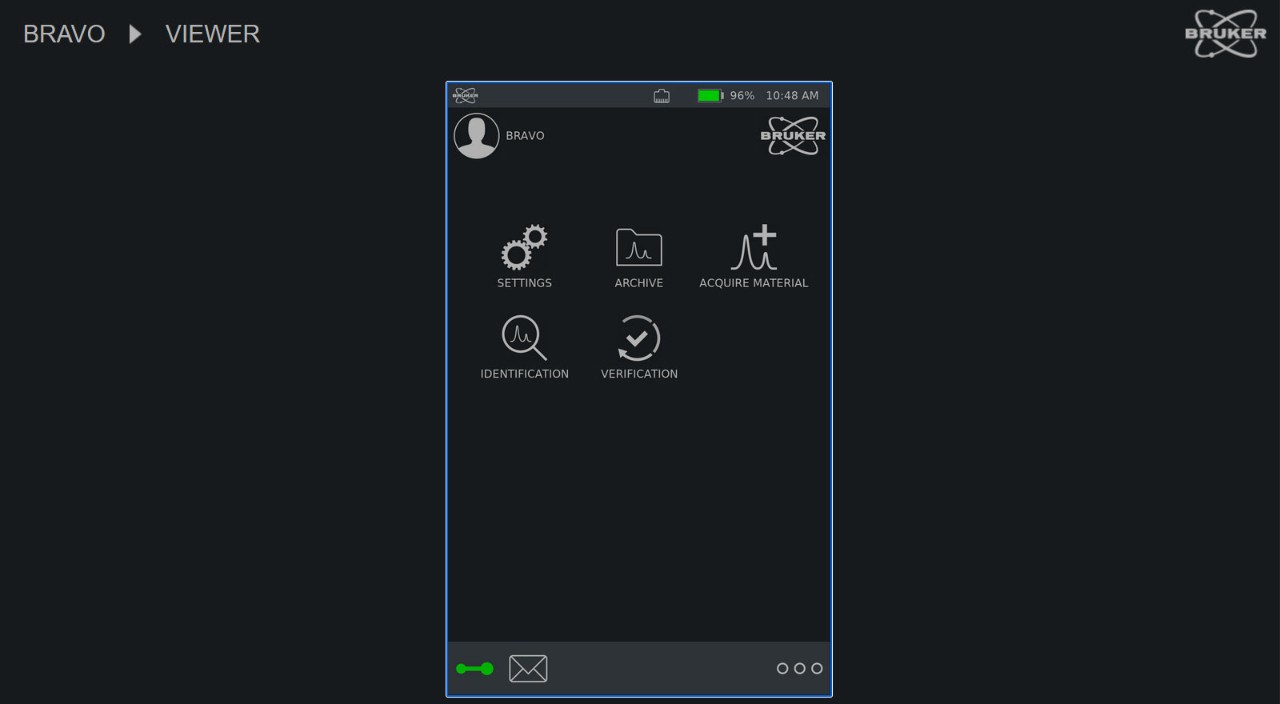

Visionneuse BRAVO
L'accès Web https sécurisé permet le partage d'écran de l'interface graphique BRAVO ainsi qu'un contrôle complet à distance du logiciel BRAVO via un navigateur Web.

Diagnostics système
Fonctionnalité de diagnostic de périphérique mise à jour pour un accès rapide et facile aux informations sur l'état des performances.

Authentification WiFi EAP-TLS

Prise en charge du protocole EAP-TLS avec des certificats personnalisés.

Mode Service
Nouvelle fonctionnalité de mode service pour permettre une maintenance sans faille par le service Bruker.

Connexion au serveur de temps NTP
Une nouvelle option pour contrôler la date et l'heure du système est la connexion autonome à un serveur de temps NTP.

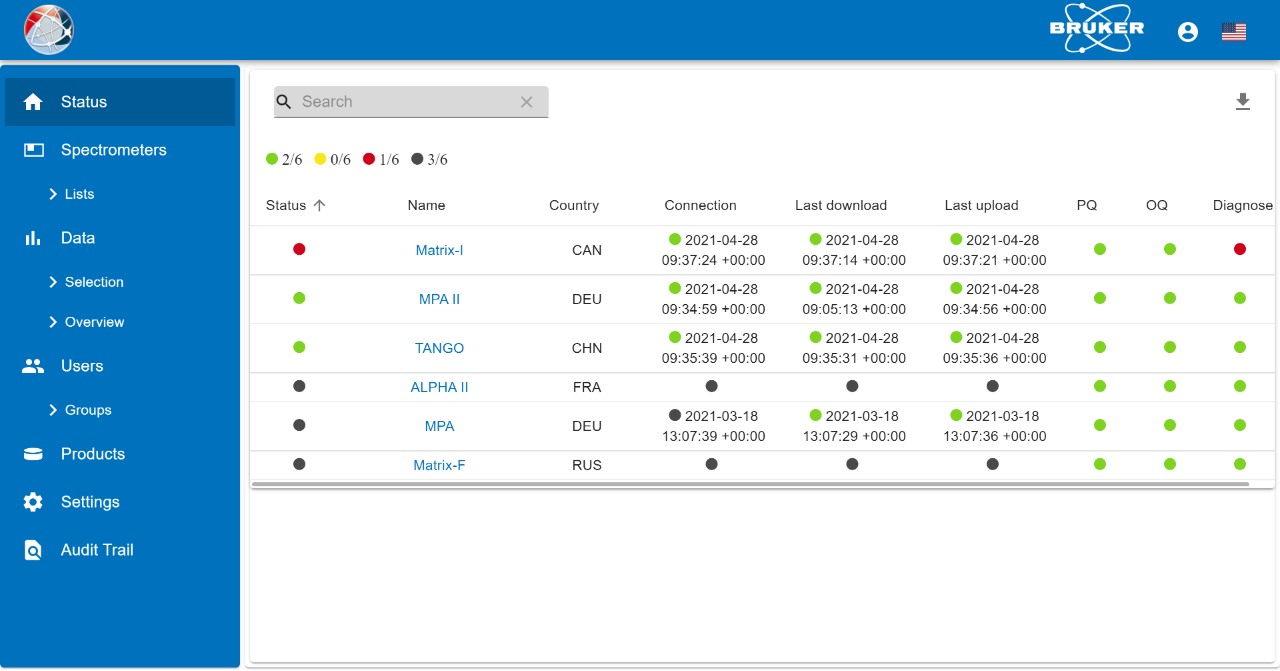

Nouvelles fonctions  ONET 3.1:

Interface moderne utilisateur Web

Communication plus rapide et efficace avec ONET clients

Assignement facile des valeurs de référence via l'importation en .csv

Nouvelles fonctionnalités de CMET 3.1 :

BIAS en ligne, contrôle des recettes (support simplifié des batche en process) et CMET comme Service.

Tête de mesure de la série Q412 et l'addition de support du mode source.

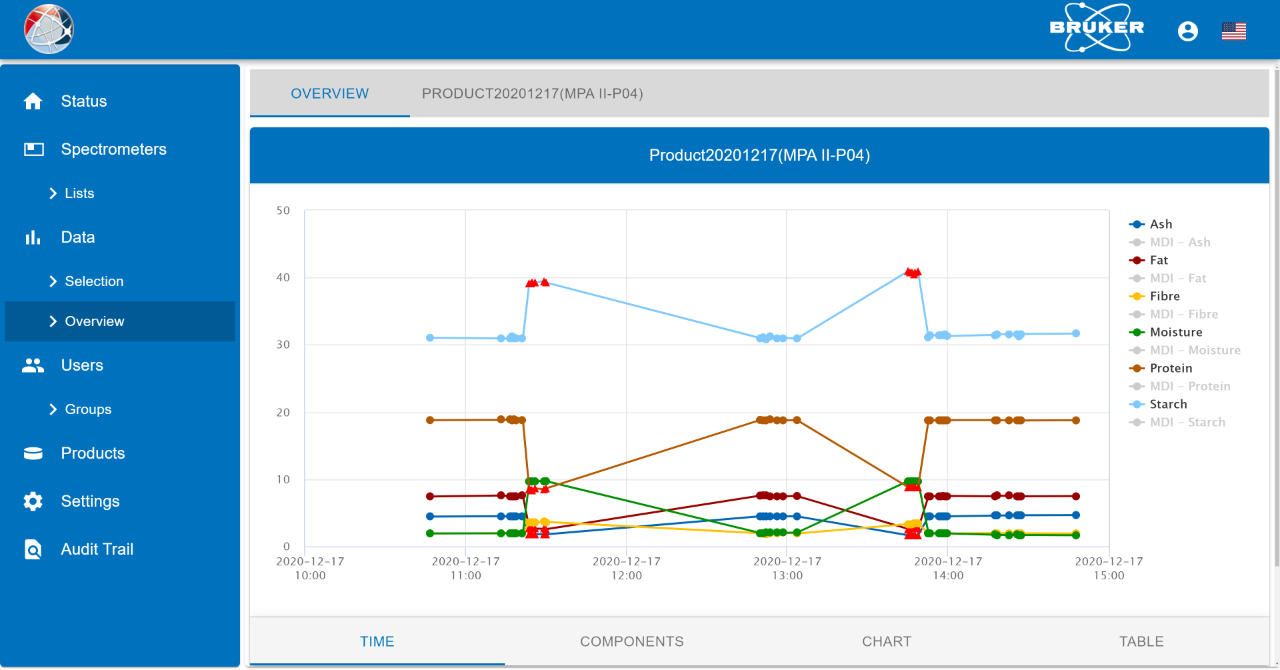

Charte de tendance avec une nouvelle interface, fonctionnalité de login et connexion à la base de données.
