DIFFRACTION des rayons X (DRX)

D8 ENDEAVOR

Les Processus et la Qualité sous contrôle

Diffractomètre des rayons X automatisé

pour un débit d’échantillon élevé

Flexibilité dans la manipulation des échantillons

66/72
Nombre d’échantillons standards industriels
Utilisation intuitive avec des porte-échantillons individuels pour toutes sortes et quantités de matériaux qui peuvent être placés dans deux types de grands plateaux

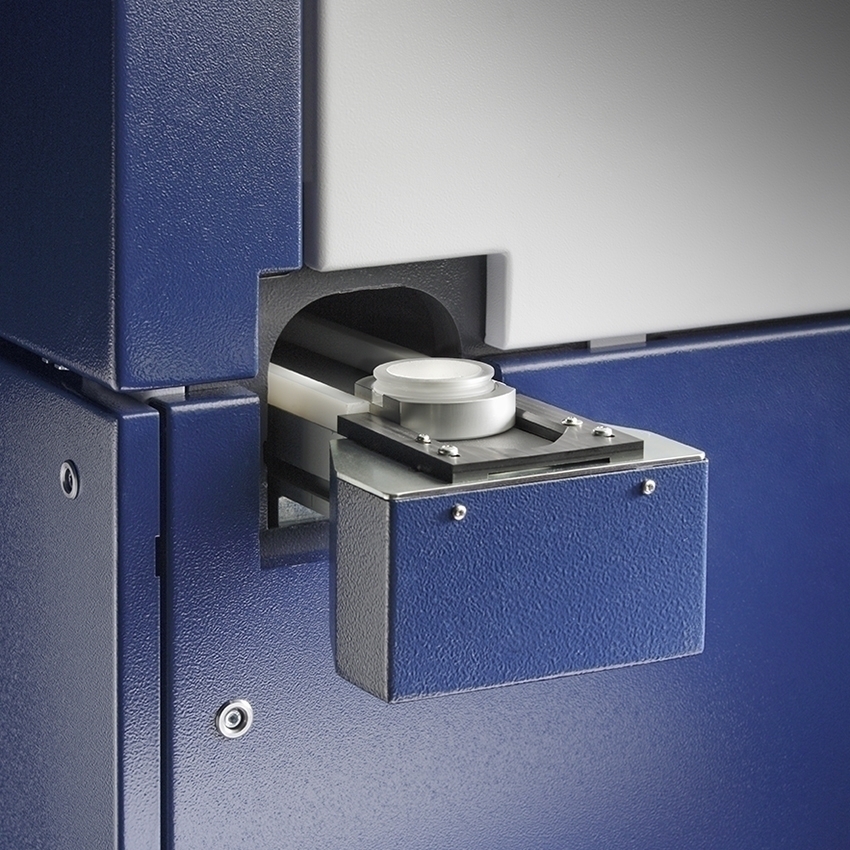

En ligne
Convoyeur ou alimentation robotisée
Débit le plus élevé et cohérence analytique grâce à l´automatisation de la préparation d’échantillon, de la mesure et de l’évaluation des données

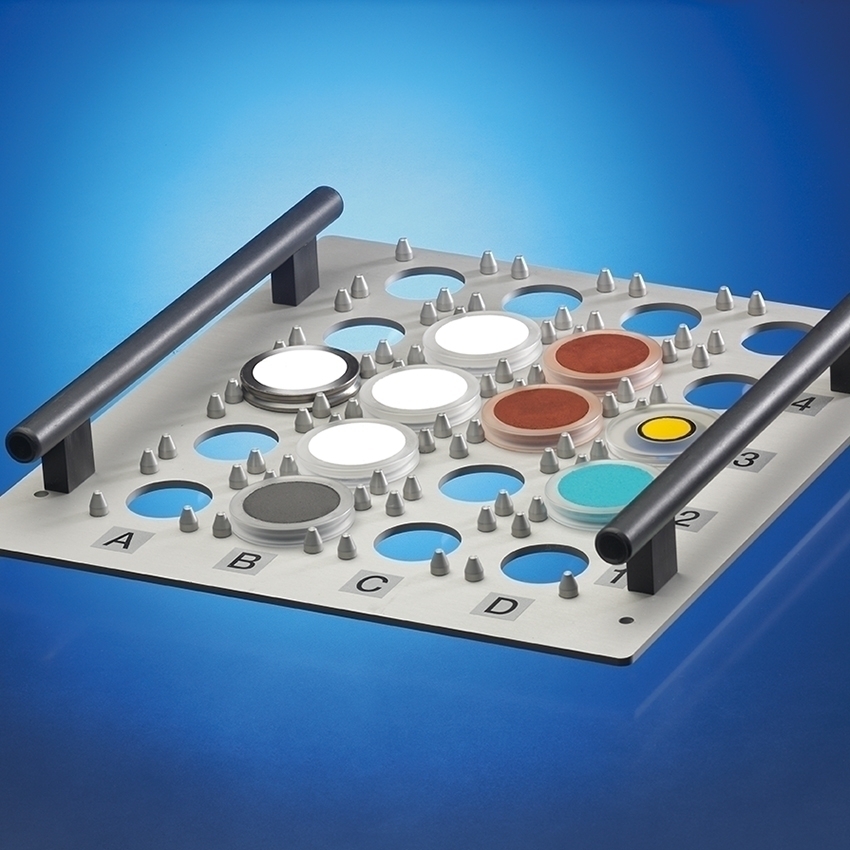

EasyLoad
Plateaux pour échantillons
Plateaux équipés dúne puce RFID pour le transfert et le chargement pratiques de lots d’échantillons egalement compatibles avec nos analyseurs élémentaires (e.g. Spectromètre de FX)
Seul Bruker offre une garantie d’alignement standard pour la position, la réponse et la résolution
La garantie d’alignement unique de Bruker

Regardez la vidéo du D8 ENDEAVOR

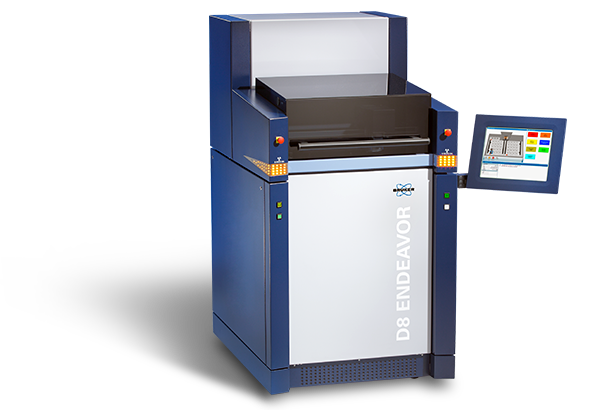

Le nouveau D8 ENDEAVOR est un système avancé de diffraction des rayons X (XRD) pour les applications de poudre dans l'optimisation des processus industriels et le contrôle qualité.

DRX de poudre en toutes conditions

D8 ENDEAVOR - Système DRX pour l’analyse de phase qualitative et quantitative, la structure cristalline et l´analyse micro-structurale

Le D8 ENDEAVOR est conçu pour un fonctionnement extrêmement simple, une vitesse de mesure élevée avec des limites de détection les plus basses et un débit élevé d’échantillon. Le système est bien adapté pour une environnement multi-utilisateur dans l’industrie, le milieu universitaire et la recherche. Pour l’optimisation des procédés industriels et le contrôle qualité, le D8 ENDEAVOR peut être interfacé avec des systèmes automatisés de préparation d’échantillons qui alimentent la machine en échantillons sans action de l’opérateur. Cela garantit la plus grande intégrité, homogénéité et qualité de préparation des échantillons et leur acheminement.

Cet analyseur s’adapte facilement à tous types de laboratoire et conditions environnementales

  • Version 1 kW ECO – faibles coûts de fonctionnement grâce aux économie d’énergie, courant monophasé et aucun refroidissement externe par eau
  • Version 3 kW – performance pour ceux qui souhaitent des limites de détection et de quantification les plus basses, ou des mesures plus rapides
  • Option environnement difficile – plus grande fiabilité à des températures élevées, en atmosphère humide ou poussiéreuse
  • Option haute altitude – amélioration du refroidissement et de la sécurité électrique pour en fonctionnement jusqu’à 4000 m au-dessus de la mer

Le D8 ENDEAVOR, prêt à l’emploi et capable en toutes circonstances.

Performances les plus élevées – Efforts minimaux de l’opérateur

Le D8 ENDEAVOR est conçu pour fonctionner 24h/24 et 7j/7. Sous le capot, vous trouverez la meilleure technologie Bruker DRX qui est essentielle pour satisfaire les exigences analytiques les plus élevées.

  • Dynamic Beam Optimization (DBO) – aucune reconfiguration de l’instrument par l’opérateur n’est nécessaire. L’optique motorisée adapte de façon optimale la géométrie du chemin optique aux conditions de mesure requises pour divers matériaux

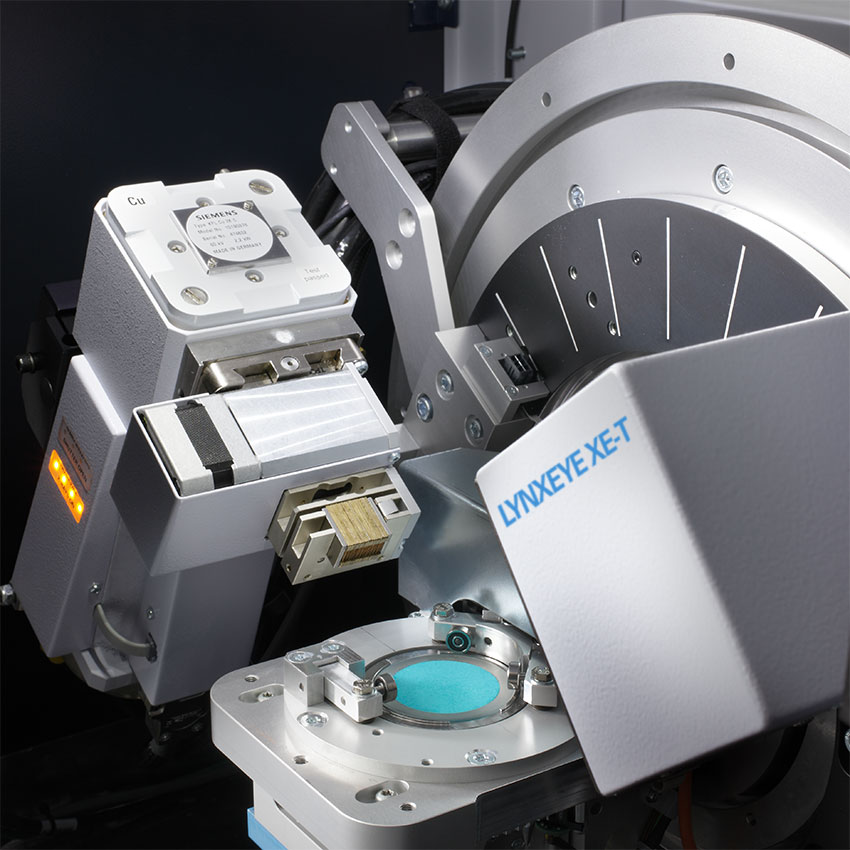

  • Détecteurs LYNXEYE – la qualité des données la plus élevée et les limites de quantification les plus basses. Le détecteur LYNXEYE XE-T dispersif en énergie permet une suppression sans précédent de la fluorescence et des résidus du faisceau blanc, une capacité de débit élevé associée à une excellente résolution angulaire. Et, il n’y a plus besoin de monochromateurs secondaires ou de filtres Kß primaires.
  • Manipulation de l’échantillon – Le haut débit de mesure est réalisé en déchargeant l´échantillon précédent et en préchargeant l’échantillon suivant pendant qu´une analyse est en cours d’exécution. De nouveaux échantillons peuvent être mis dans le changeur d’échantillon pendant que les mesures sont en cours d’exécution sans exposition de l’opérateur aux rayons X.

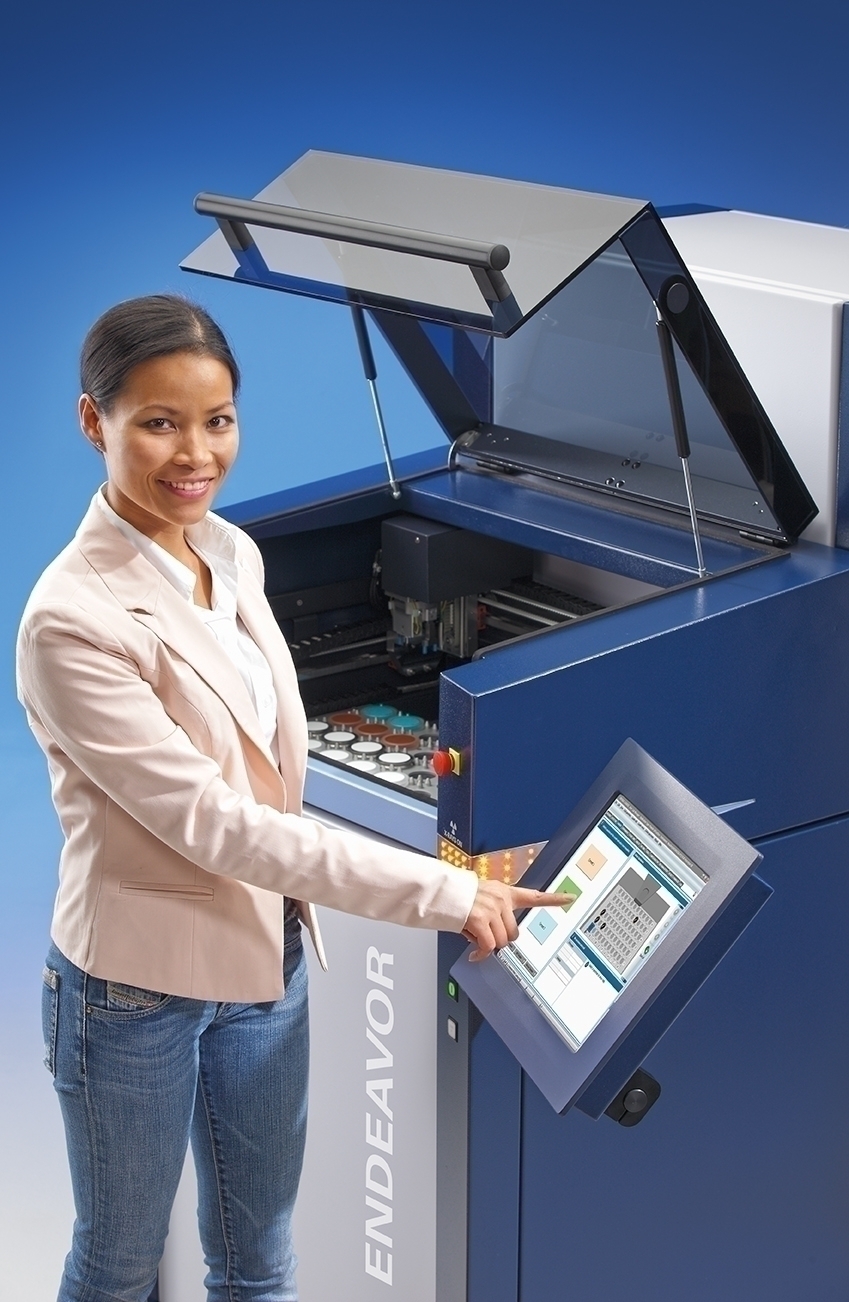

L’utilisation quotidienne du D8 ENDEAVOR a l’opérateur à l’esprit et n’est pas réservée aux experts DRX.

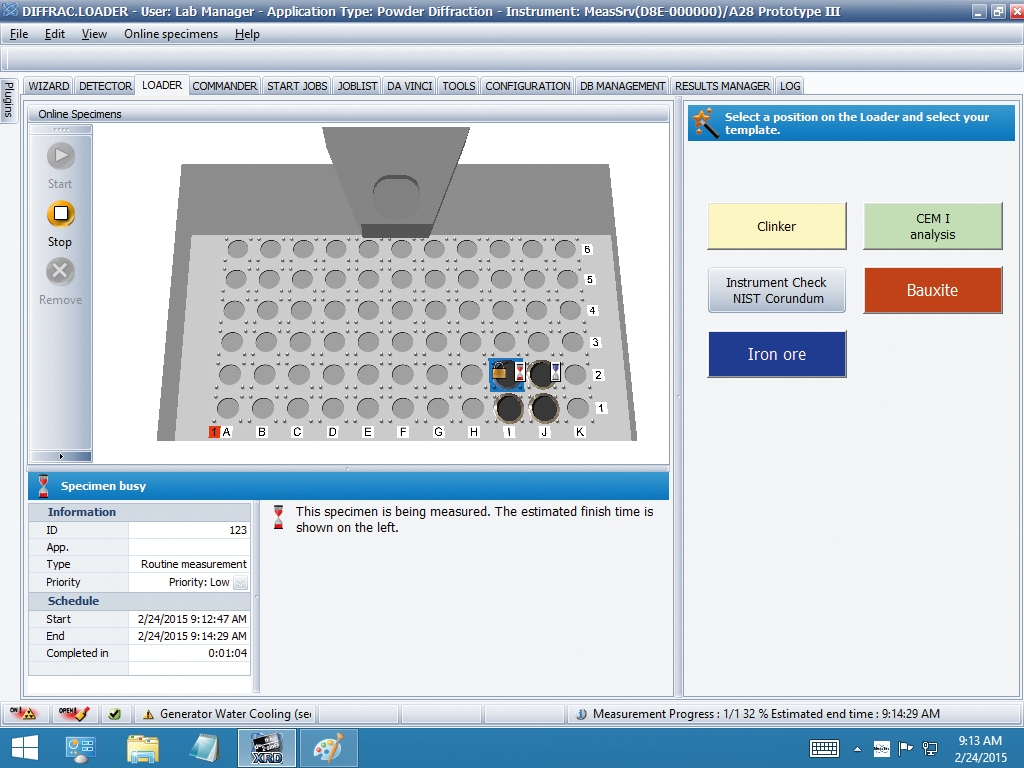

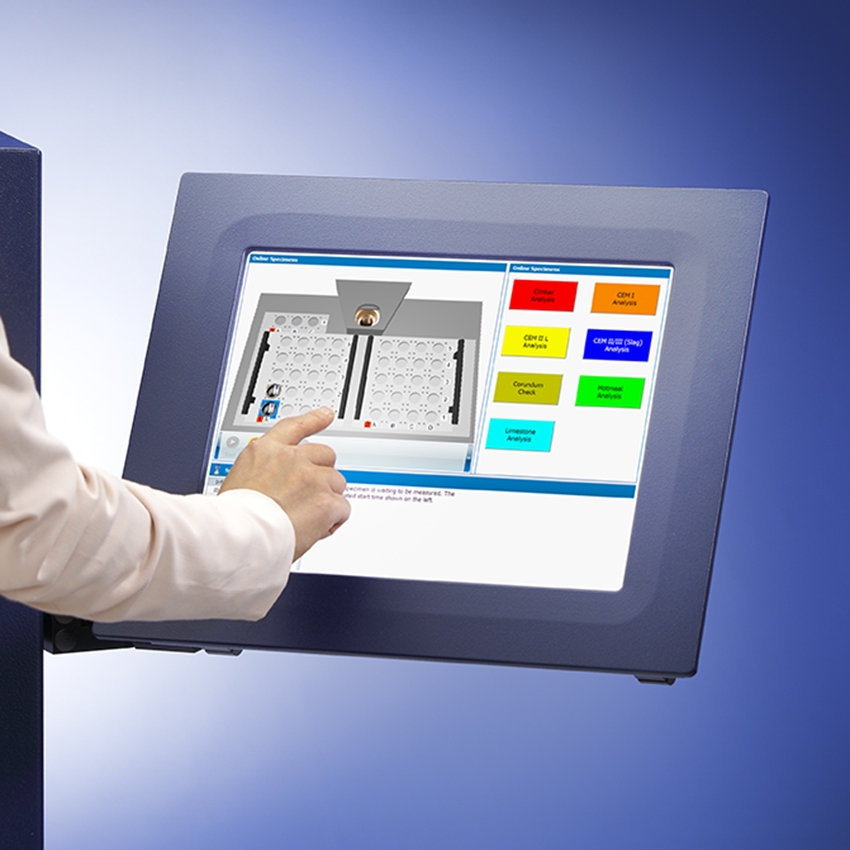

  • TouchControl et Loader – l’utilisation intuitive et facile réduit la formation de l’opérateur au minimum. Il suffit d’affecter graphiquement la méthode analytique à une position d’échantillons indiquée dans le logiciel du chargeur
  • Modèles presse-bouton – créés par le manger du laboratoire ou nos experts, ils combinent l’ensemble des tâches : chargement de l’échantillon, adaptation des paramètres de l’instrument, exécution de la mesure, évaluation automatique des données, et enfin présentation des résultats dans le ResultsManager

Solutions analytiques sur mesure

Des versions clés en main du D8 ENDEAVOR sont disponibles pour les industries du ciment, des minéraux, des produits pharmaceutiques, de l’aluminium et des métaux.

Il s’agit notamment de :

  • Configurations d’instruments adaptées aux exigences spécifiques de ces industries,
  • Des packages optimisés d’acquisition et d’évaluation de données,
  • Formation et soutien applicatifs spécifiques à l’industrie.
Applications du D8 ENDEAVOR

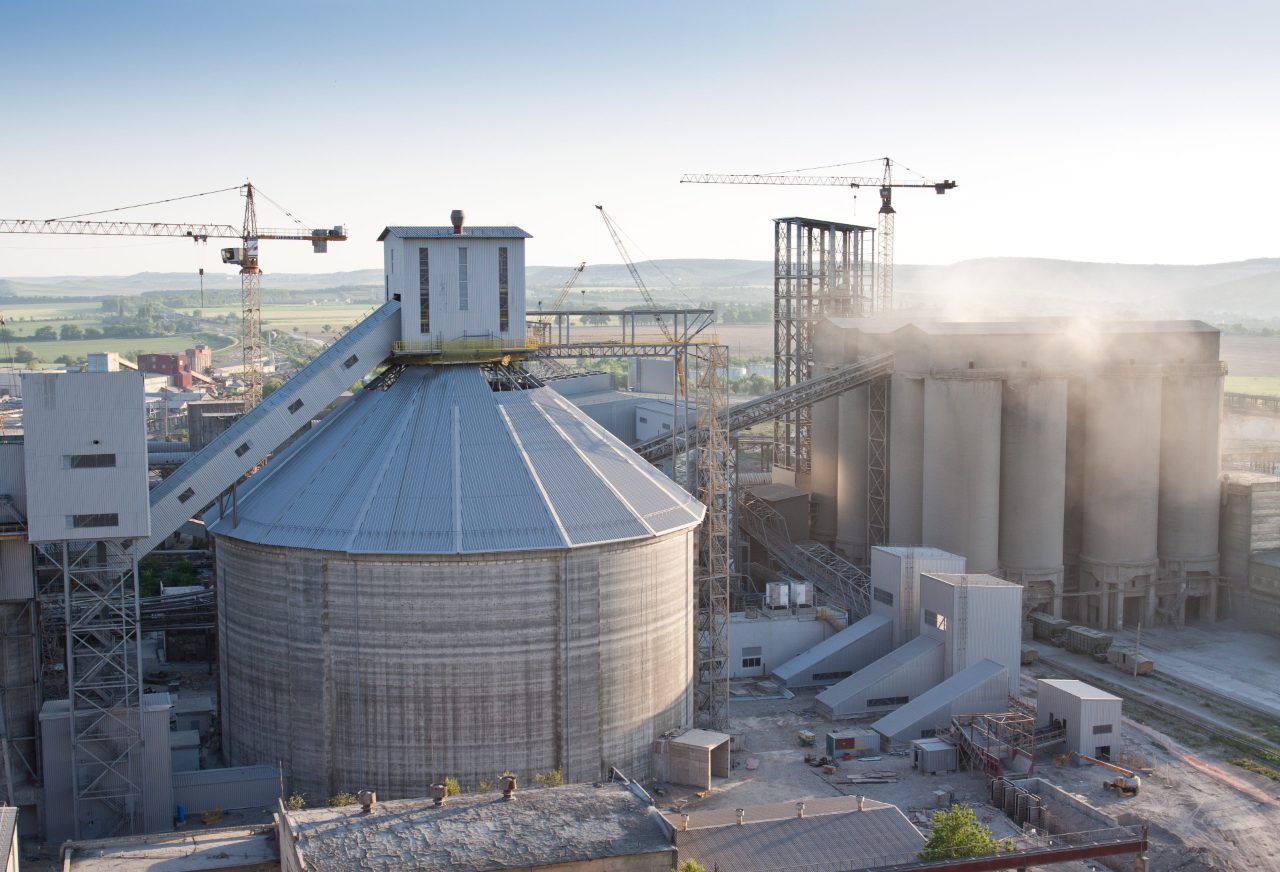

Ciment

La DRX combinée à l’analyse Rietveld avec le logiciel DIFFRAC.TOPAS est aujourd’hui la technique la plus puissante pour l’analyse quantitative de phase des farines et crus, des poussières de four, des bypass, clinkers et ciments.

Combiné au Package Ciment de méthode DRX le nouveau D8 ENDEAVOR est la solution parfaite pour l’industrie.

Il offre une analyse de phases en directe tout au long du processus de production, allant des matières premières, des produits intermédiaires tels que les farines et les poussières (REACH), aux clinkers et ciments finalisés. Les points forts analytiques sont la capacité de distinguer les polymorphes d´Alite M1 & M3 et la quantification des phases amorphes par la méthode propriétaire PONKCS.

Applications du D8 ENDEAVOR

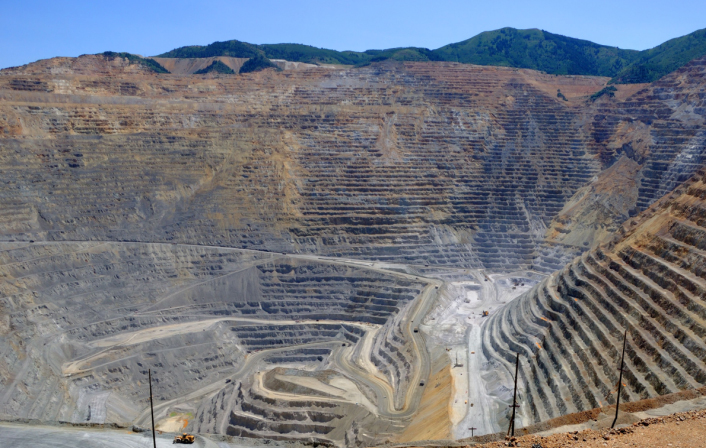

Minéraux

La méthode la plus directe d’identification et de quantification des minéraux est la diffraction des rayons X (DRX) sur poudre avec le D8 ENDEAVOR Minerals.

Les matériaux géologiques complexes peuvent être analysés de manière fiable grâce à l’analyse quantitative de TOPAS.

En outre, les techniques d’analyse typologique (« cluster analysis ») peuvent être utilisées pour analyser rapidement et automatiquement de grandes quantités de données pour détecter les similitudes et générer des cartes d’exploration.

Applications du D8 ENDEAVOR

Métaux

La diffraction des rayons X (DRX) est une méthode analytique largement utilisée pour le suivi des processus et le contrôle qualité de la fabrication de l’acier.

Connaître la concentration exacte de FeO dans la matière première est essentiel pour réduire les émissions de gaz à effet de serre des usines de production.

La quantité de FeO peut être calculée directement à partir de la stœchiometrié et de la concentration des minéraux. Ces valeurs déterminées rapidement par DRX en font une très bonne alternative à la titration chimique.

Applications du D8 ENDEAVOR

Aluminium

Le contrôle de la production d'aluminium est une tâche analytique cruciale qui nécessite une solution robuste de diffraction des rayons X (DRX).

Cela est dû à l'environnement difficile dans une fonderie où l'instrument de DRX doit être situé, et à l'énorme débit d'échantillons requis pour analyser successivement des centaines de cellules de fonderie.

Le D8 ENDEAVOR relève ces défis avec une mécanique fiable et des innovations technologiques qui réduisent les temps de mesure et élargissent les capacités d'analyse.

Applications du D8 ENDEAVOR

Silice respirable

Le D8 ENDEAVOR est le mieux adapté pour surveiller les plus faibles quantités de silice cristalline, un matériau qui cause le cancer du poumon et d’autres graves problèmes de santé.

La plus grande précision et une limite de détection la plus basse sont obtenues avec le D8 ENDEAVOR équipé du détecteur LYNXEYE XE-T.

Pour compléter sa solution dédiée silice cristalline, Bruker propose des porte-échantillons pour différents types de filtres et une méthode complète pour le logiciel DIFFRAC.DQUANT, conforme aux exigences de la norme NIOSH7500 et qui permet également des étalonnages par segment.

Spécifications du D8 ENDEAVOR



Spécification

Avantage

Générateur

3 kW

1 kW ECO

Temps d’analyse le plus court, limites de détection et de quantification les plus basses

Faible consommation d’énergie, courant monophasé, pas de refroidissement externe par eau requis

Gestion des échantillons

Chargeurs 66 échantillons de 51,5 mm (2'') de diamètre ou 72 échantillons de 40 mm (1,6'') de diamètre

Plateaux EasyLoad pour 20 échantillons de 2'' diamètre

Chargement robotisé ou par bande transporteuse

Tailles standard de l’industrie, compatibles avec la préparation automatisée d´échantillon et les concepts d´automatisation

Manuel chargement d’échantillons préparés hors ligne

Fonctionnement automatisé des instruments sans interaction de l’opérateur

Conditionnement du faisceau

Dynamic Beam Optimization

L’instrument s’adapte aux conditions de mesure optimales sans reconfiguration manuelle. Aucune expertise requise

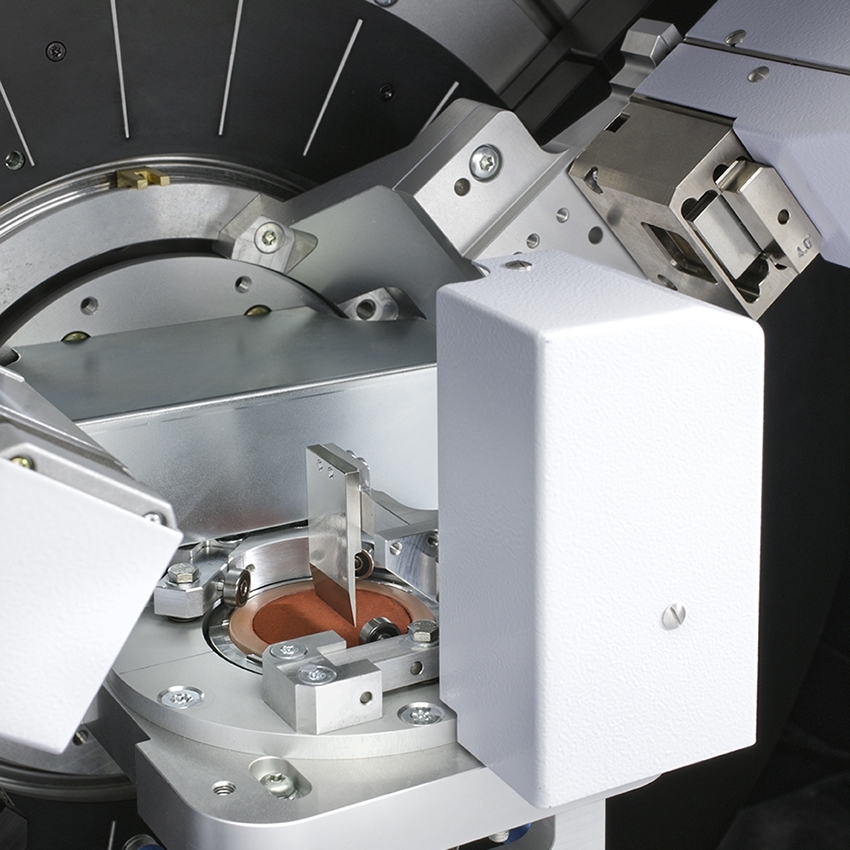

Couteau anti-diffusion motorisé

Fond dû au diffus de l’air réduit au minimum pour un meilleur rapport signal sur fond et des limites de détection et de quantification améliorées

Opération presse-bouton

Logiciel du chargeur et contrôle tactile

Utilisation des instruments avec un niveau de formation requis minimal

Détecteurs

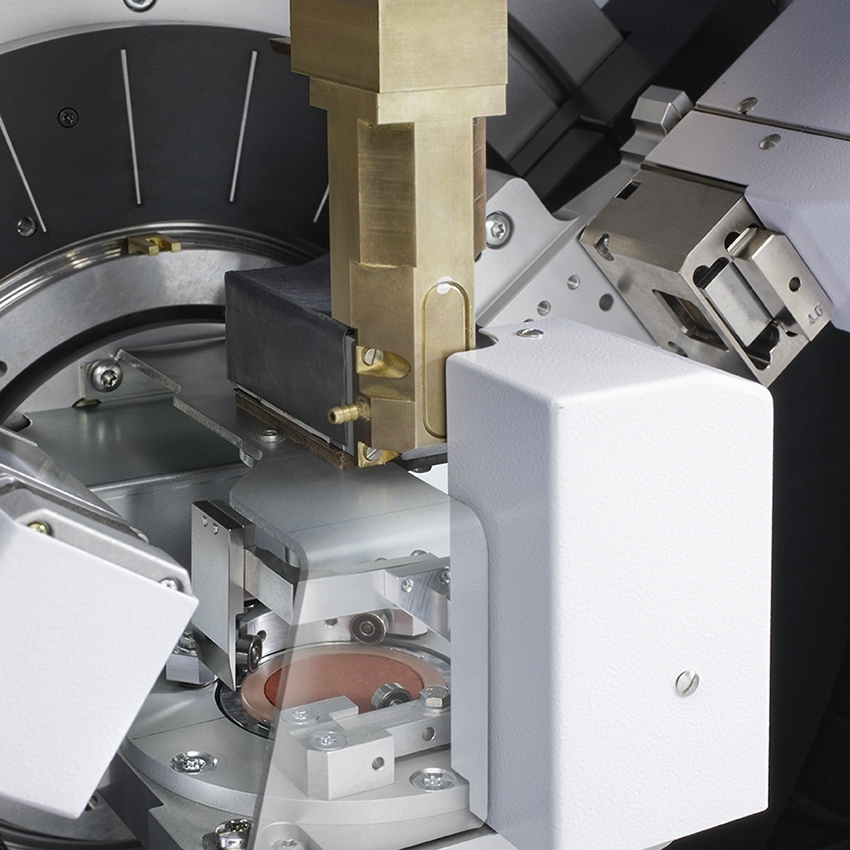

Compteur FX Proportionnel por le Calcium

SSD160-2

LYNXEYE-2

LYNXEYE XE-T

(*) Garantie détecteur

Canal d’élément pour le contrôle de la production d’Aluminium

Détecteur Silicium pistes avec 160 canaux

Détecteur 1D ultra rapide (*)

Détecteur 1D ultra-sensible et dispersif en énergie (*)

Absolument irréprochable, pas de canal mort

Goniomètre

Thêta/Thêta

Échantillon toujours horizontal qui ne peut donc pas tomber pendant la mesure

Garantie d’alignement unique, précision sur la position des pics meilleure que 0.01° 2Thêta sur toute la plage angulaire, traçabilité sur le corindon de référence certifié NIST inclus

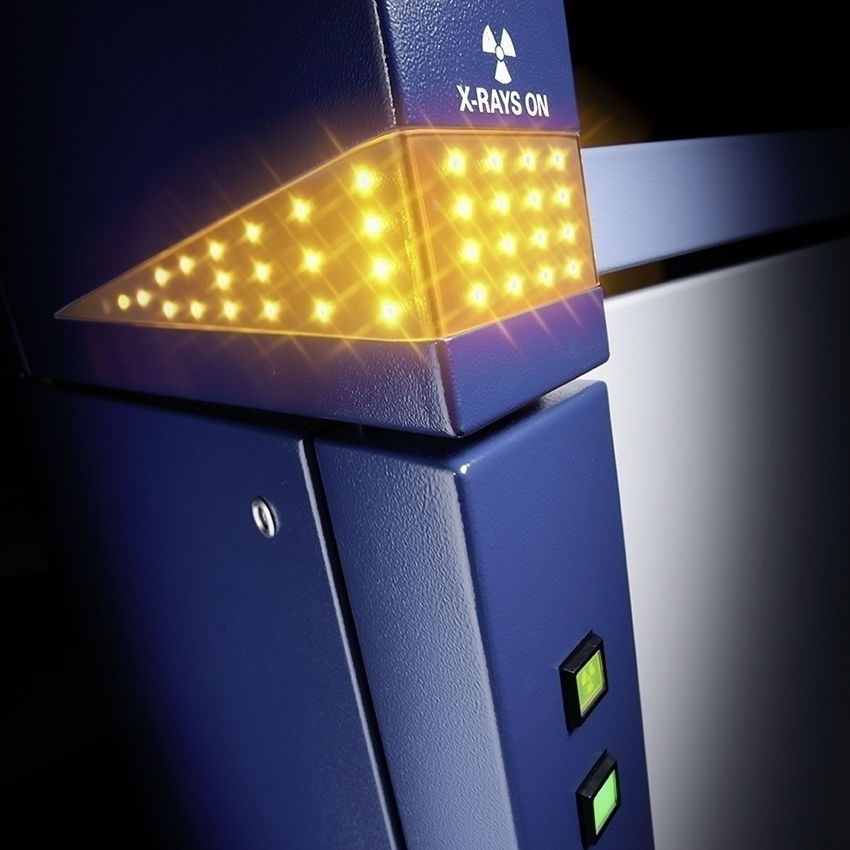

Sécurité

Homologation allemande

Conformité CE

Normes les plus élevées pour la sécurité des opérateurs

Directive sur les machines (2006/42/CE), les équipements électriques (2014/35/UE), la  compatibilité électromagnétique (2014/30/UE)

Les porte-échantillons pour le D8 ENDEAVOR

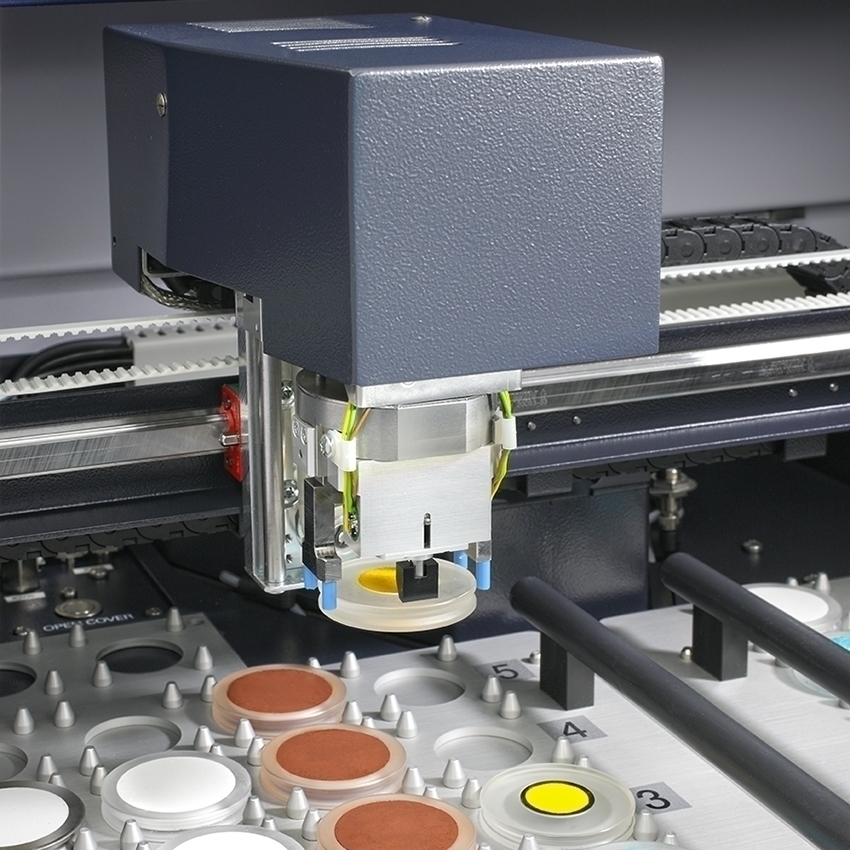

Les efforts de préparation des échantillons pour le D8 ENDEAVOR sont minimes, car une large gamme de tailles et de types d'échantillons peut être traitée simultanément. La pince qui emmène les porte-échantillons du magasin à la position de mesure détecte automatiquement les différentes hauteurs des porte-échantillons.

  • Les porte-échantillons ont des diamètres standard de 51,5 mm (2'') ou 40 mm (1,6'')
  • La poudre finement broyée est placée dans la cavité du port échantillon ; le choix de celui-ci dépend de la quantité d’échantillon disponible.
  • Le chargement par l´arrière est disponible pour réduire l’orientation préférentiell.
  • Les très petites quantités de poudre peuvent être préparées sur des supports à bas bruit de fond en silicium.
  • Un large éventail de supports dédiés est disponible : pour les filtres, les argiles, les massifs, les échantillons sensibles à l’environnement (air, humidité) ou toxiques ...

Logiciel de mesure et d’analyse

La version complète du pogiciel DIFFRAC.SUITE permet une création très facile de méthodes de mesure et l´obtention des meilleurs résultats d´analyse. Une version en conformite avec la norme 21CFR Part11 est disponible. Le logiciel DIFFRAC.SUITE MEASUREMENT CENTRE, DIFFRAC.EVA pour l’évaluation générale des données et la base de données COD pour l’identification des phases sont inclus par défaut, avec deux licences pour les laboratoires industriels et 10 licences pour les utilisateurs universitaires. Des licences supplémentaires sont disponibles en option. DIFFRAC.TOPAS est utilisé pour la quantification des mélanges complexes en multiphasés, tandis que DIFFRAC.DQUANT permet des analyses conformes aux normes pour l’industrie basées sur des calibrations, et donc très précises.

Pour les processus industriels et le contrôle qualité, le D8 ENDEAVOR peut être équipé de TOPAS BBQ pour la quantification automatisée en mode la « boîte noire ». Nous offrons également le package clé en main Bruker pour l’analyse des matériaux de construction qui est livré avec 10 méthodes prêtes à l’emploi qui sont préparés par nos spécialistes de l’application Ciment. Le logiciel DIFFRAC.SUITE peut être utilisé en mode fichier ou base de données, et inclut un RESULTS MANAGER pour les rapports multi-échantillons, les représentations graphiques et statistiques ou le simple visionnage des diffratogrammes.
