X射线衍射(XRD)

D8 ENDEAVOR

流程和质量尽在掌握

自动X射线衍射仪

快速的样品周期

灵活的样品处理

66/72
业内标准样品数量
Walk-up式操作(多个一位样品架):适用于各种类型和数量的材料,可装入两种大型样品架中
在线

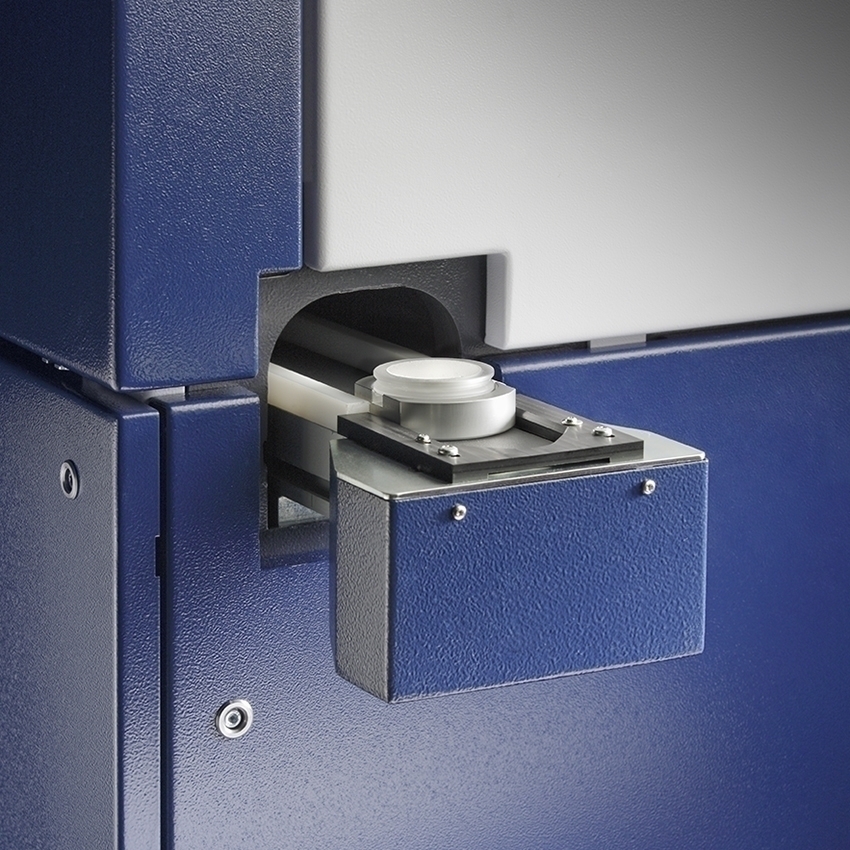

传送带或自动进样
通过自动样品制备、测量和数据评估,您将能获得最高的通量和分析一致性

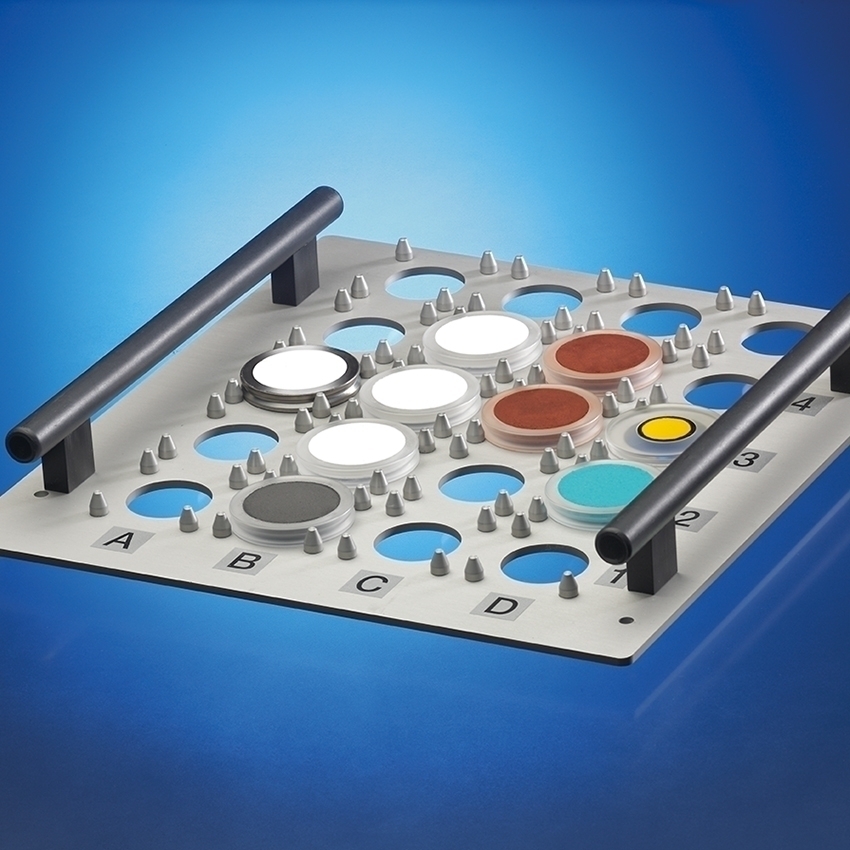

EasyLoad
样品盘
配备有RFID的样品盘十分便于对制备中的批量样品或从兼容的元素分析仪进行转移和装载
布鲁克为您提供独家的、针对位置、响应和分辨率的标准仪器精度保证
布鲁克的独一无二的校准精度保证

观看 D8 ENDEAVOR 视频

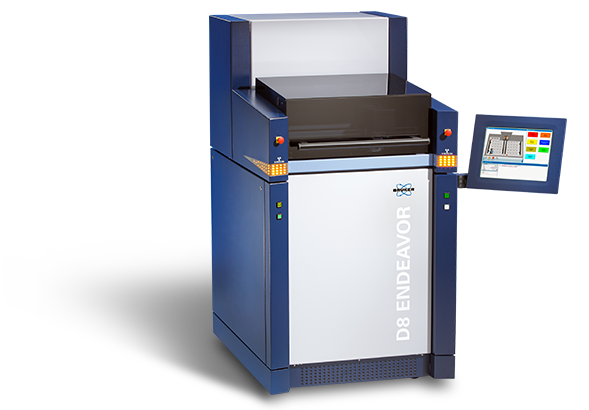

新一代D8 ENDEAVOR是一款先进的X射线衍射(XRD)系统,可用于粉末工业过程优化和质量控制。

任何条件下都可进行粉末XRD

D8 ENDEAVOR - 用于定性和定量相位分析、晶体结构和微结构研究的XRD系统

D8 ENDEAVOR操作极为简单,同时具有高测量速度、极低的检测限和快速的样品周期,非常适用于工业、学术界和研究领域的多用户操作。至于工业过程优化和质控,D8 ENDEAVOR可连接至自动样品制备系统,无需操作人员的进一步操作即可完成进样,这为实现最高的完整性、均质性和样品制备和送样质量提供了保证。

该分析仪可轻松适应各种实验室和环境条件

  • 1 kW ECO版——节约能源、采用单相电力,无需外设水冷,降低运行成本
  • 3 kW版——对于有着最低检测限和定量下限或最快测量时间的要求的用户而言,其性能很高
  • 恶劣的环境选项——在高温、潮湿和多尘的环境中,具有最佳的可靠性
  • 高海拔选项—经改良的冷却和电气安全性,可在海拔4000 m以上(nn)运行

D8 ENDEAVOR,随时可用,能够胜任任何情况。

最高的性能—最少的操作人员工作量

D8 ENDEAVOR不仅可24/7全天候运行,还受最为先进的布鲁克XRD技术支撑,这对于满足最高分析要求而言至关重要。

  • 动态光束优化(DBO)—操作人员无需重新配置仪器,通过电动光学元件,即可使光束路径的几何形状以理想的方式,适应各种材料所需的测量条件。

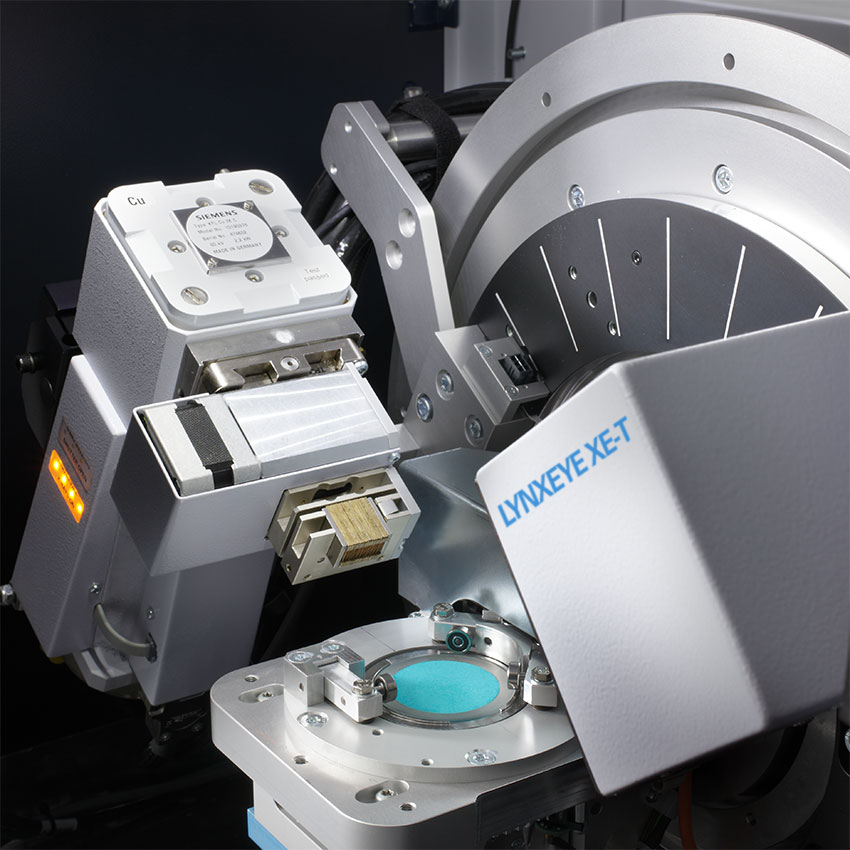

  • LYNXEYE探测器—最佳的数据质量和最低的定量下限。具有能量分辨能力的LYNXEYE XE-T探测器,可提供前所未有的荧光和白光残余抑制功能、高计数率功能以及出色的角分辨率,而且无需次级单色器或初级Kß过滤器。
  • 样品处理—通过在运行当前分析时卸载前一个样品、预载下一个样品,实现快速的样品周期。新样品可在测量时装入自动进样器,无需操作人员暴露于X射线辐射中。

操作人员也可对D8 ENDEAVOR进行日常操作,绝非XRD专家的专权

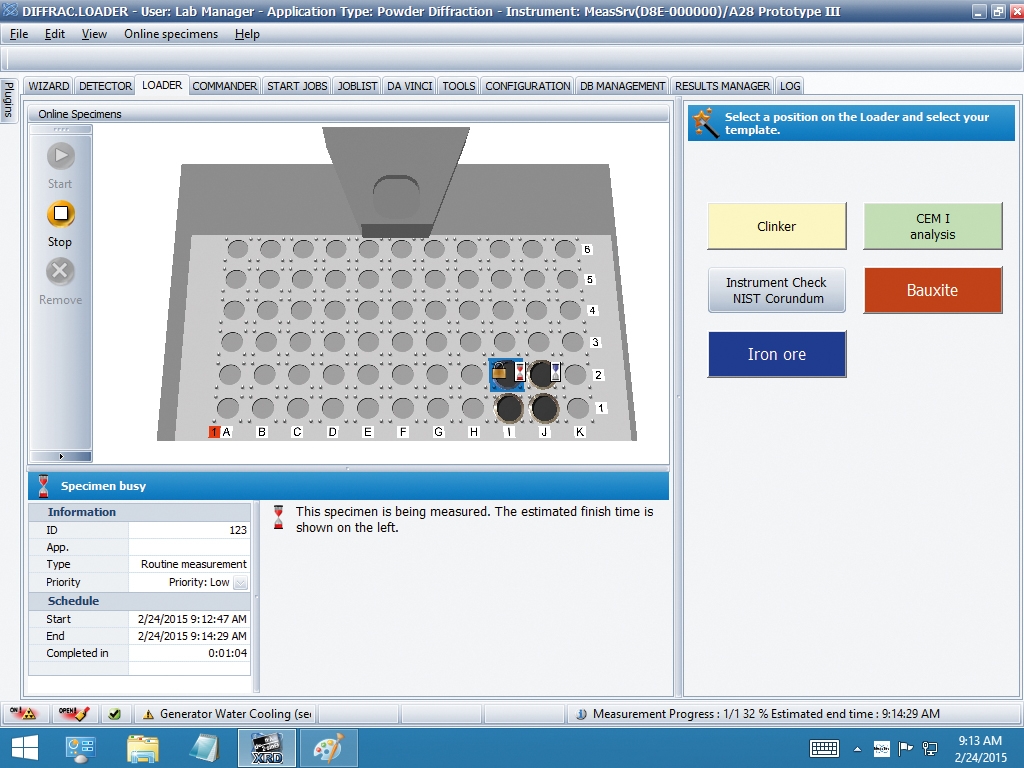

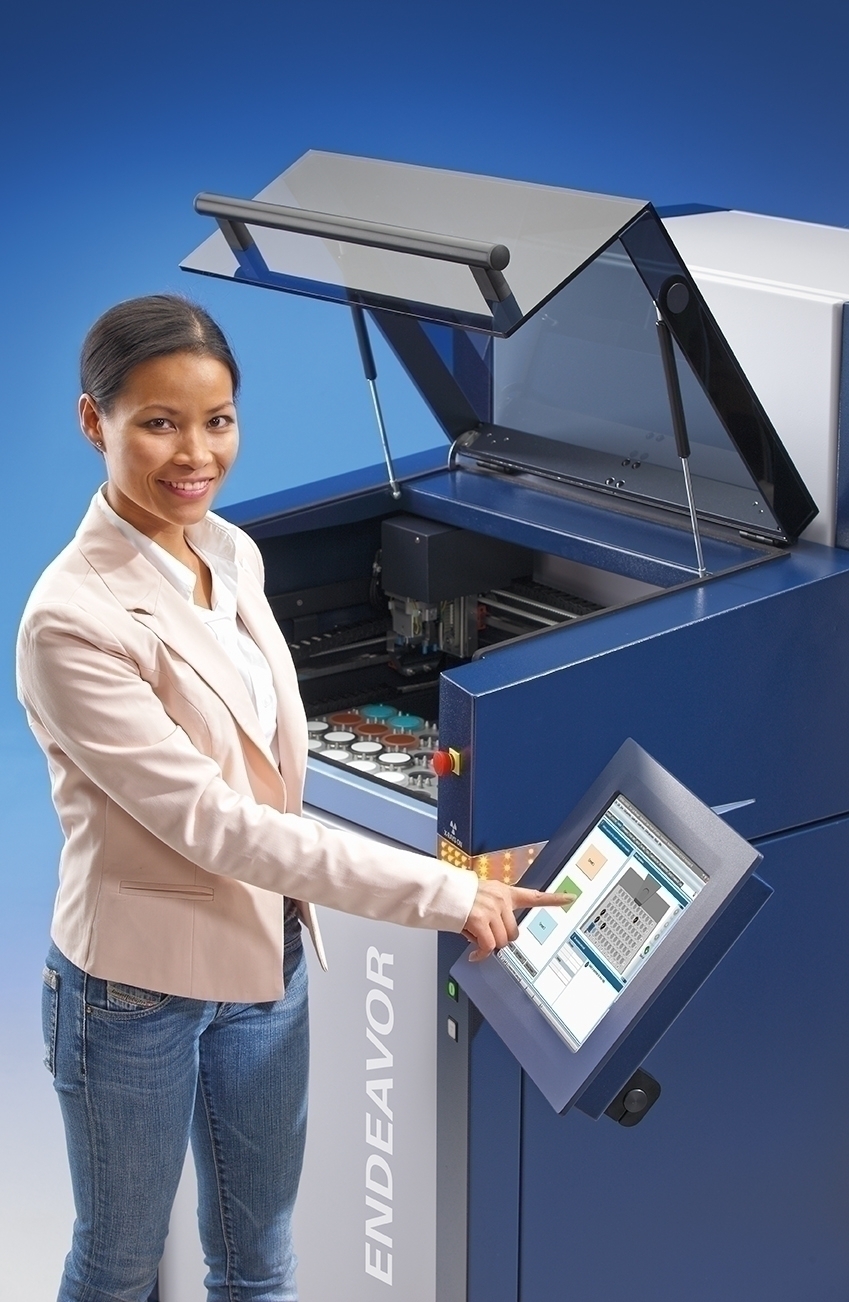

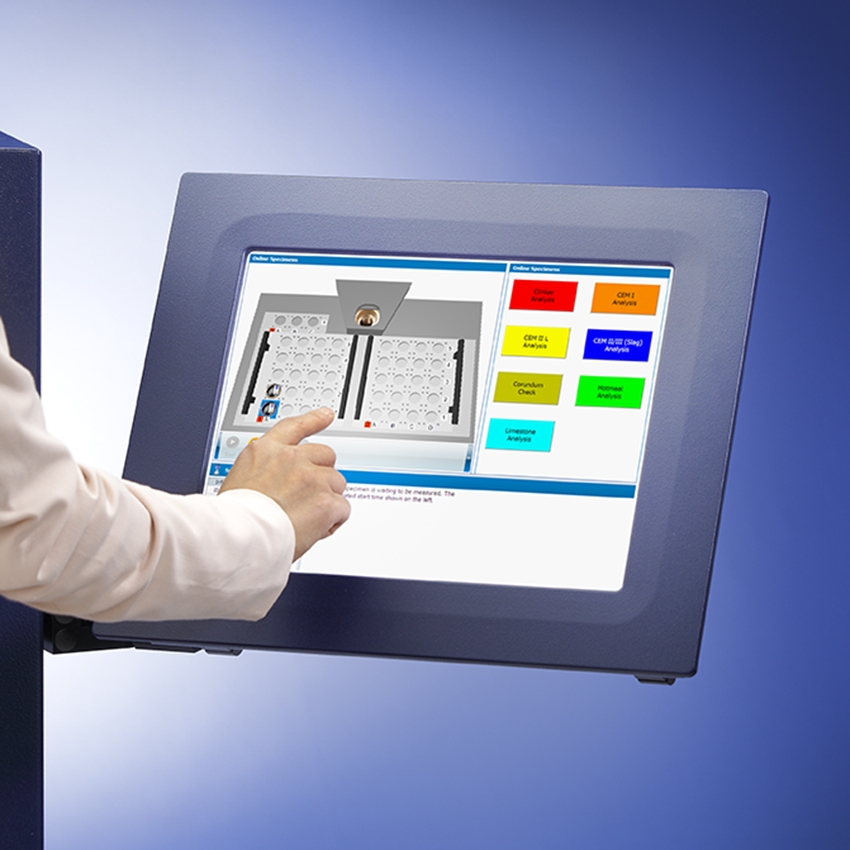

  • TouchControl和Loader:直观易用,尽可能地减少操作人员培训。只需以图形的方式,将分析方法分配给Loader软件中显示的样品位置即可。
  • 按钮模板:由实验室经理或我们的专家创建;整合了完整的工作流程:加载样品、更改仪器设置、执行测量、运行自动数据评估以及最后的在ResultsManager显示分析。

为您量身定制的分析解决方案

我们提供的D8 ENDEAVOR交钥匙版本,可用于水泥、矿产、制药、铝和金属行业。

包括如下内容:

  • 根据这些行业的特定要求量身定制的仪器配置,
  • 优化版数据采集和评估软件包,
  • 针对行业推出的应用培训与支持。
D8 ENDEAVOR的应用范围

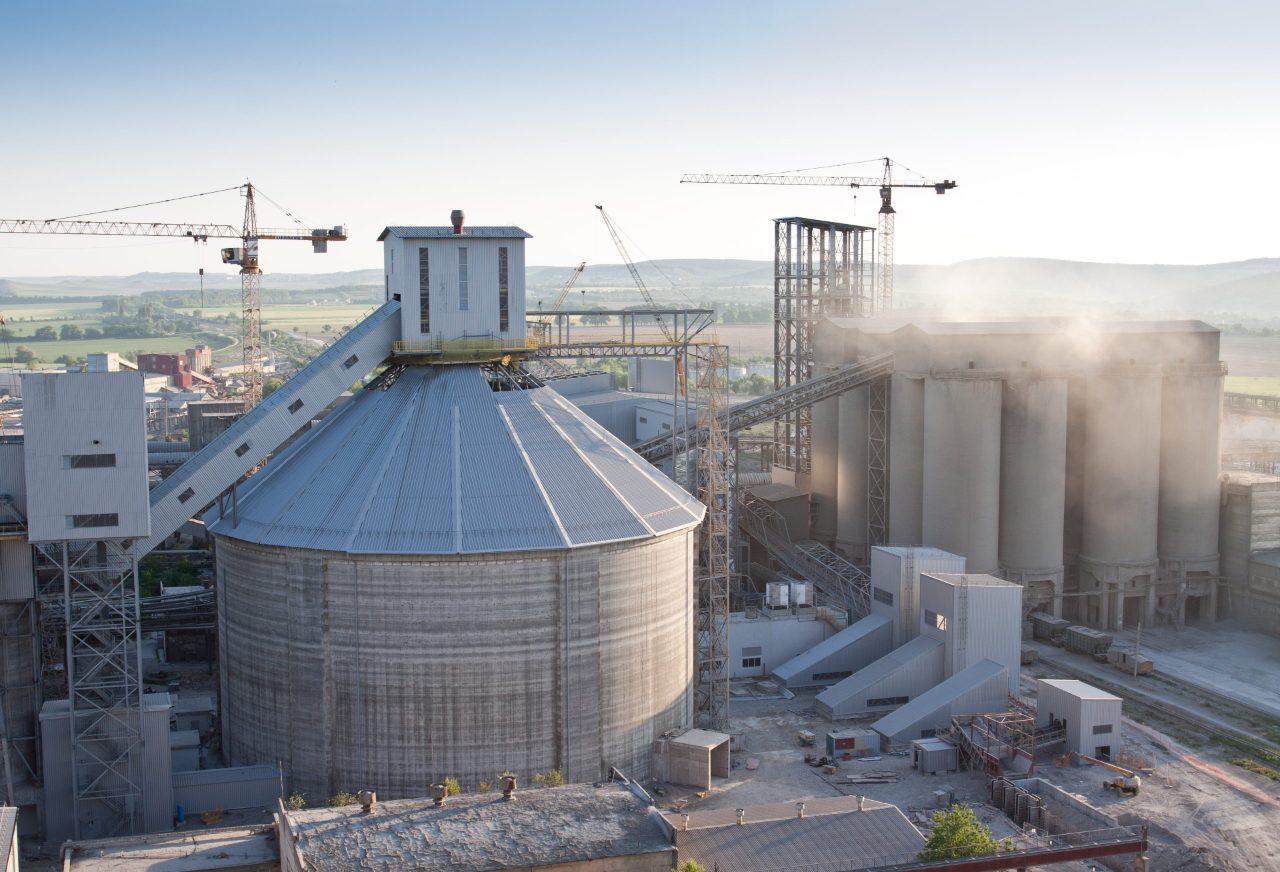

水泥业

XRD与TOPAS Rietveld分析相结合,是当今对热料、旁路、水泥窑灰、熟料和水泥进行定量相分析的最强大技术。

通过与XRD法水泥软件包相结合,全新D8 ENDEAVOR成为了理想的业内解决方案。

它能够在整个生产工艺中,实现直接相分析(从原材料、中间产品(如热料和粉尘(REACH)到熟料和最终的水泥)。分析的一大亮点在于,它能够通过专有的PONKCS方法,区分Alite多晶型物M1和M3以及对非晶相进行定量分析。

D8 ENDEAVOR的应用范围

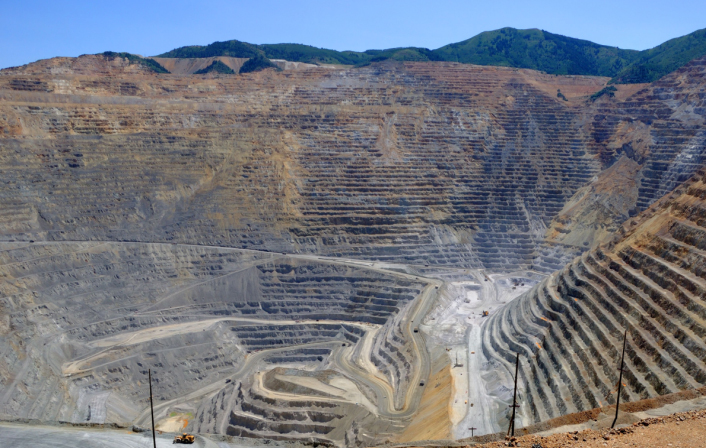

矿产业

利用D8 ENDEAVOR矿物软件包进行粉末XRD是对矿物进行定性和定量分析的最直接方法。

使用TOPAS定量分析可以可靠地分析复杂的地质材料。

此外,您还可以使用聚类分析技术,来快速地自动分析大量数据的相似性,并生成勘探映射。

D8 ENDEAVOR的应用范围

金属业

X射线粉末衍射(XRD)是一种常见的制钢工艺控制和质控分析方法。

确切地了解FeO浓度,是减少炼铁厂温室气体排放的关键。

FeO浓度可直接依据矿产的化学计量和浓度计算而得。由于可迅速得出这些数值,因此,XRD成为了滴定法的快捷替代方法。

D8 ENDEAVOR的应用范围

铝工业

控制铝的生产是一项至关重要而又要求严苛的X射线衍射(XRD)分析任务。其原因如下:

首先,冶炼厂环境恶劣(XRD仪器正是需要置于此处)。

其次,巨大的样品通量:需要连续不断地对数百个冶炼车间进行探测。而D8 ENDEAVOR可利用有助于缩短测量时间和扩展分析能力的创新技术来应对这些挑战。

D8 ENDEAVOR的应用范围

呼吸性二氧化硅

D8 ENDEAVOR特别适合监测极少量的游离二氧化硅,这是一种会引发肺癌和其他严重的健康问题的物质。

对此,配备了LYNXEYE XE-T探测器的D8 ENDEAVOR,可实现最高的准确性和最低的检测限。

为了完善二氧化硅解决方案,布鲁克提供了适用于不同过滤器类型的样品支持器,并针对DIFFRAC.DQUANT软件提供了一套完整方法,该软件符合NIOSH 7500的要求。

D8 ENDEAVOR规格



规格

优势

高压发生器

3 Kw版

1 kW ECO版

最快的扫描时间,最低的检测限和定量下限

低功耗、单相功率、无需外供冷水

样品处理

直径为51.5mm(2′′)的66位样品架或直径为40mm(1.6′′)的72位样品架

EasyLoad托盘可容纳20个直径为2英寸的样品

机械臂或传送带装载

尺寸符合行业标准,与自动样品制备和自动化概念兼容

手动装样:离线制备样品

自动仪器操作:无需操作人员干预

光束光学

动态光束优化

仪器可适应最佳测量条件,无需手动重新配置。无需专业知识

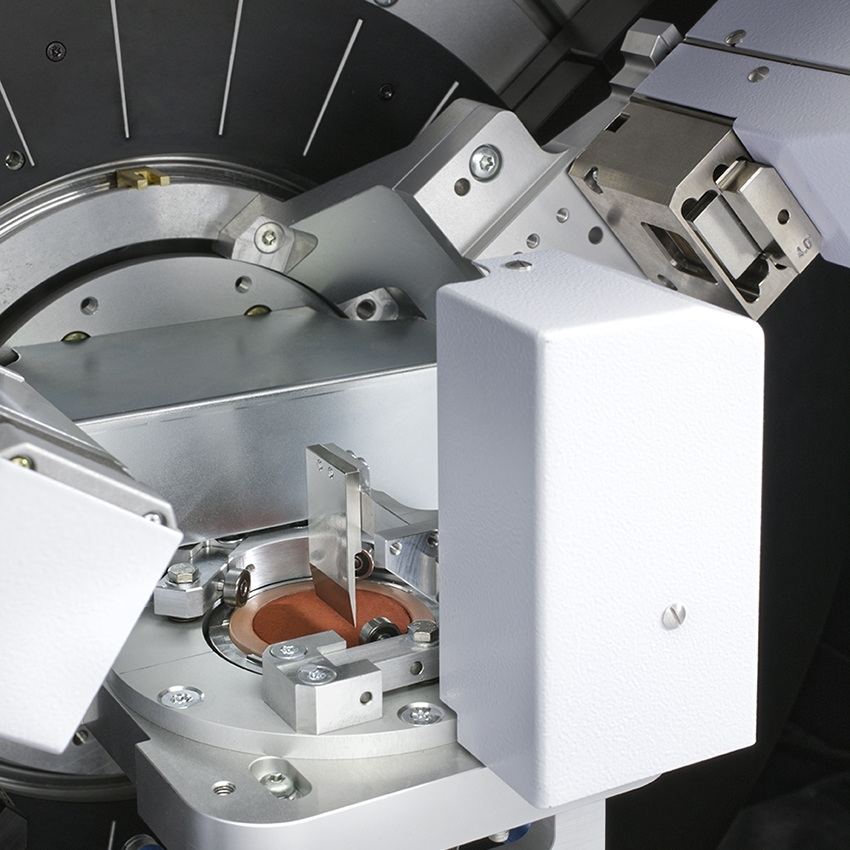

电动防散射屏

减少了空气散射背景,实现了更好的峰背比,并改善了检测限和定量限

按钮操作

Loader软件和触控

仅需完成最少的培训,就可操作仪器

探测器

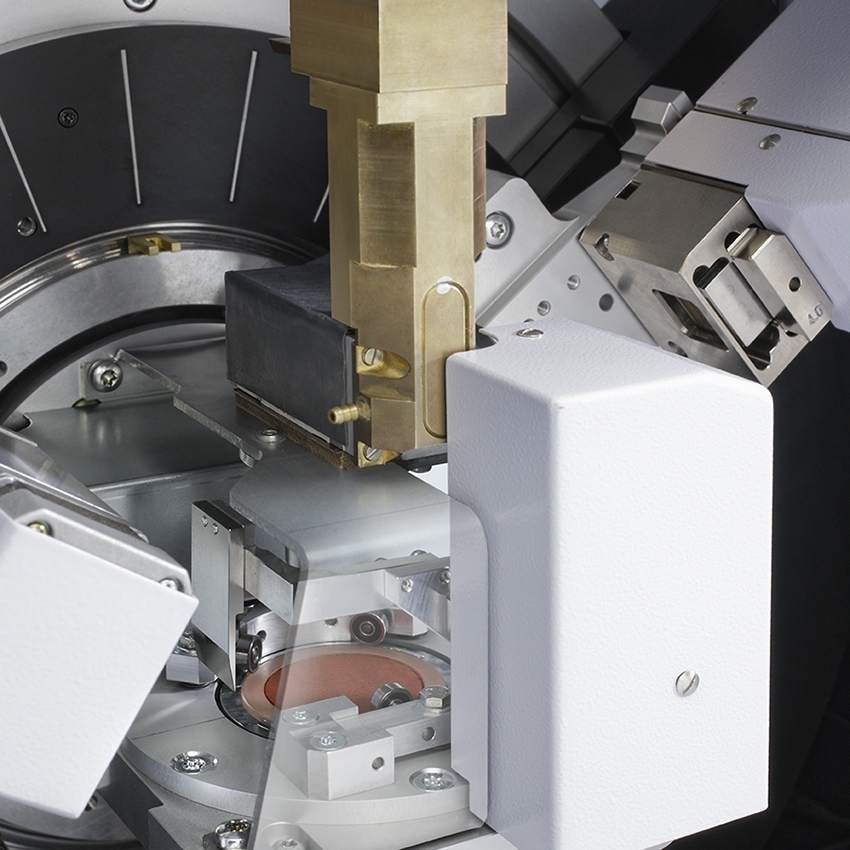

正比Ca XRF计数器:

SSD160-2:

LYNXEYE-2:

LYNXEYE XE-T:

(*)探测器保证:

用于铝生产控制的元素通道

具有160个通道的硅条带探测器

超快速1D探测器(*)

超灵敏、能量色散1D探测器(*)

绝对无故障,无死条带

测角仪

Theta / Theta

样品始终保持水平,不会在测量过程中掉出

独一无二而的对准保证:在整个测量范围内,精度均优于0.01°2Theta

可通过随附的刚玉参考证书进行追踪

安全性

德国型式认证

符合CE标准

符合操作人员最高安全标准

符合机械指令(2006/42 / EC)、电气设备指令(2014/35 / EU)、电磁兼容性指令(2014/30 / EU)

D8 ENDEAVOR样品支持器

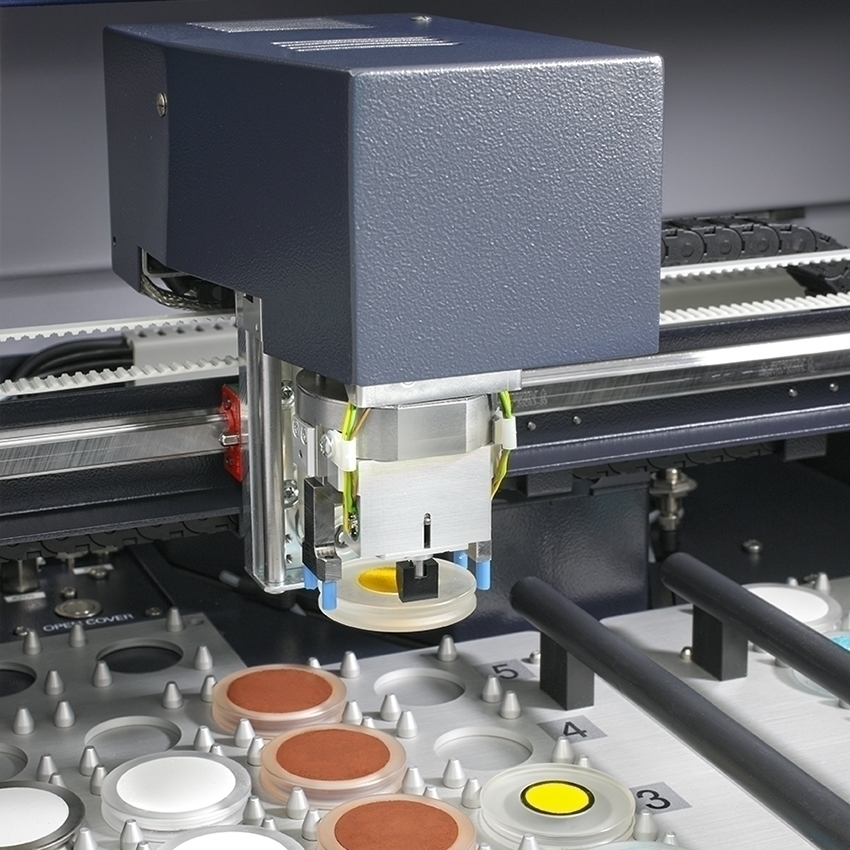

由于可以同时处理多个样品尺寸和类型,因此D8 ENDEAVOR的样品制备工作量很小。用于将样品支持器装在样品架和测量位置之间的夹具,会自动对高度不同的样品架进行检测。

  • 样品架符合行业标准:直径为51.5mm(2'')或40mm(1.6'')
  • 将细粒粉末填充到各种直径或深度与样品量相匹配的样品夹腔中
  • 可选择后部加载以减少择优取向
  • 可以在无背景的样品夹持器上制备非常少量的粉末
  • 对于过滤器、粘土、固体以及对环境敏感的样品,可进一步选择专用支架

测量和分析软件

功能齐全而质量不打折扣的DIFFRAC.SUITE软件包提供了最简单的测量方法,以及最强大、最准确的分析结果。所有产品都符合21CFR Part11的要求(如有需要)。DIFFRAC.SUITE测量中心、用于常规数据评估和聚类分析的DIFFRAC.EVA以及用于相识别的COD数据库,始终带有两个工业实验室许可证和10个学术用户许可证。同时还有其他许可证可供选择。DIFFRAC.TOPAS主要用于复杂多相混合物的定量分析,DIFFRAC.DQUANT则可为行业提供基于规范的合规分析,因此精确度最高。

在工业过程控制和质控方面,D8 ENDEAVOR可配备TOPAS BBQ,用于自动黑匣子定量分析。在建筑材料分析方面,布鲁克提供了交钥匙软件包,其中包含由我们的水泥应用专家制定的10种现成方法。DIFFRAC.SUITE软件可在文件或数据库模式下运行,它包括RESULTS MANAGER,用于多样品报告和时间序列表示。
