DIFFRACTION des rayons X (DRX)

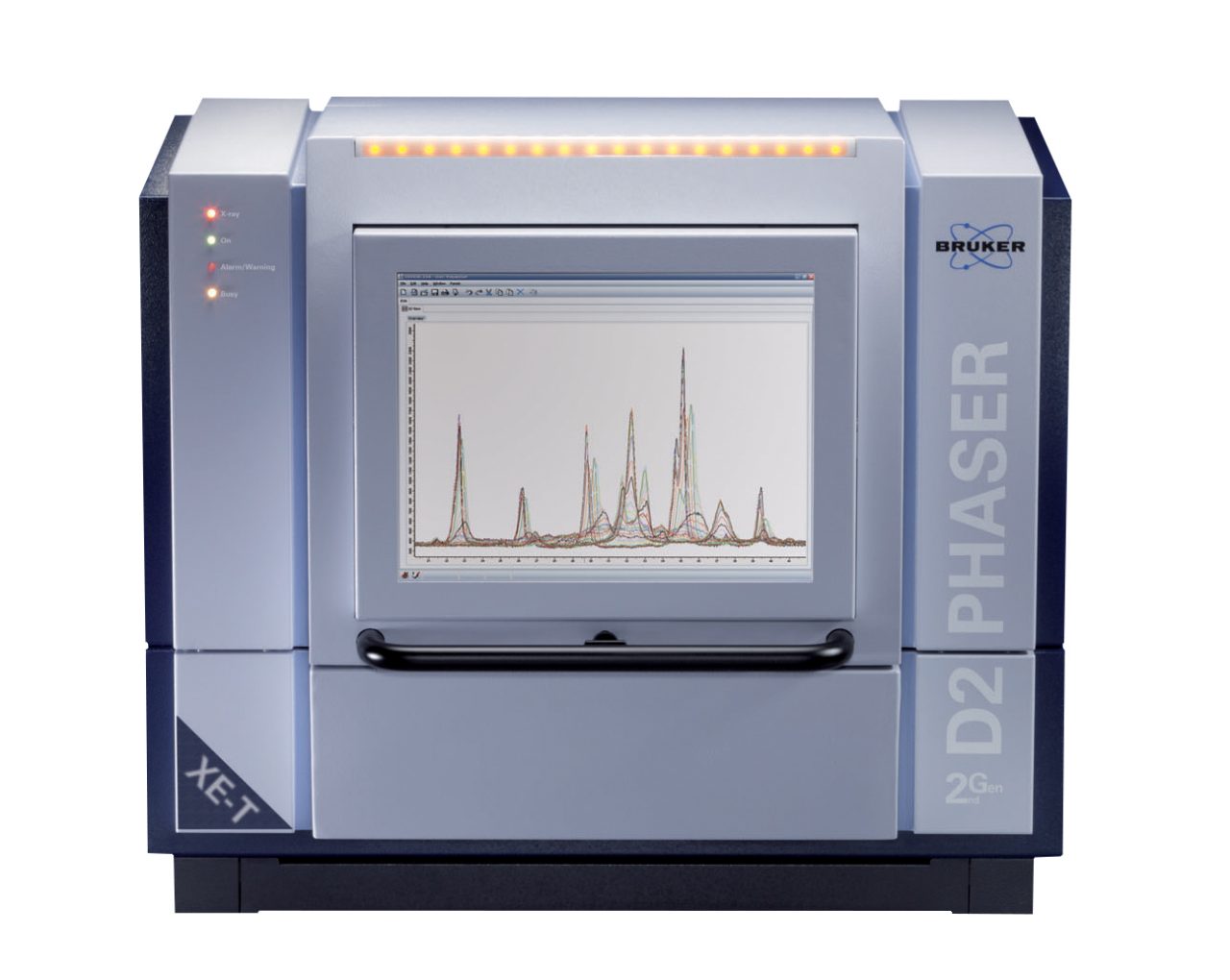

D2 PHASER

Le diffractomètre de table

Tout-en-un

C’est tout ce dont vous avez besoin

Un diffractomètre de table complet

Complet
Accessoires
Ni refroidissement supplémentaire, ni ordinateur nécessaire
Rapide
Analyse à grande vitesse
450 fois plus rapide qu’un système équipé d´un détecteur ponctuel
Compact
DRX de table
Léger avec une petite empreinte, il s’adapte à chaque bureau
Le meilleur système de table au monde :
Édition XE-T du D2 PHASER

Regardez notre vidéo sur le D2 PHASER (XRD)

Le D2 PHASER est un diffractomètre de table pour toutes les applications de diffraction des rayons X de poudre en géométrie Bragg-Brentano.

Une qualité de données supérieure combinée à une facilité d’utilisation inégalée

Le D2 PHASER offre une qualité de donnée et une vitesse de mesure qui, jusqu’à récemment, été considérées comme impossible avec un système de table.

En raison de sa taille compacte, de son faible poids et de sa facilité d’utilisation, le système est aisément mobile, sans le besoin d’une infrastructure compliquée, de grands bancs de travail lourds ni même d’installation ou d’alignement par le fournisseur. Tout ce dont vous avez besin est une prise de courant standard et quelques minutes pour installer le système avant de commencer à collecter de superbes données.

Édition XE-T du D2 PHASER

Équipé du détecteur unique LYNXEYE XE-T, le D2 PHASER joue dans une ligue à part ! La résolution en énergie <380 eV permet un mode monochromatique numérique unique qui permet d’éliminer efficacement les radiations indésirables telles que la fluorescence des échantillons, le rayonnement Kβ, et le faisceau blanc (Bremsstrahlung) le bruit diffus, sans perte significative de la vitesse de détection.

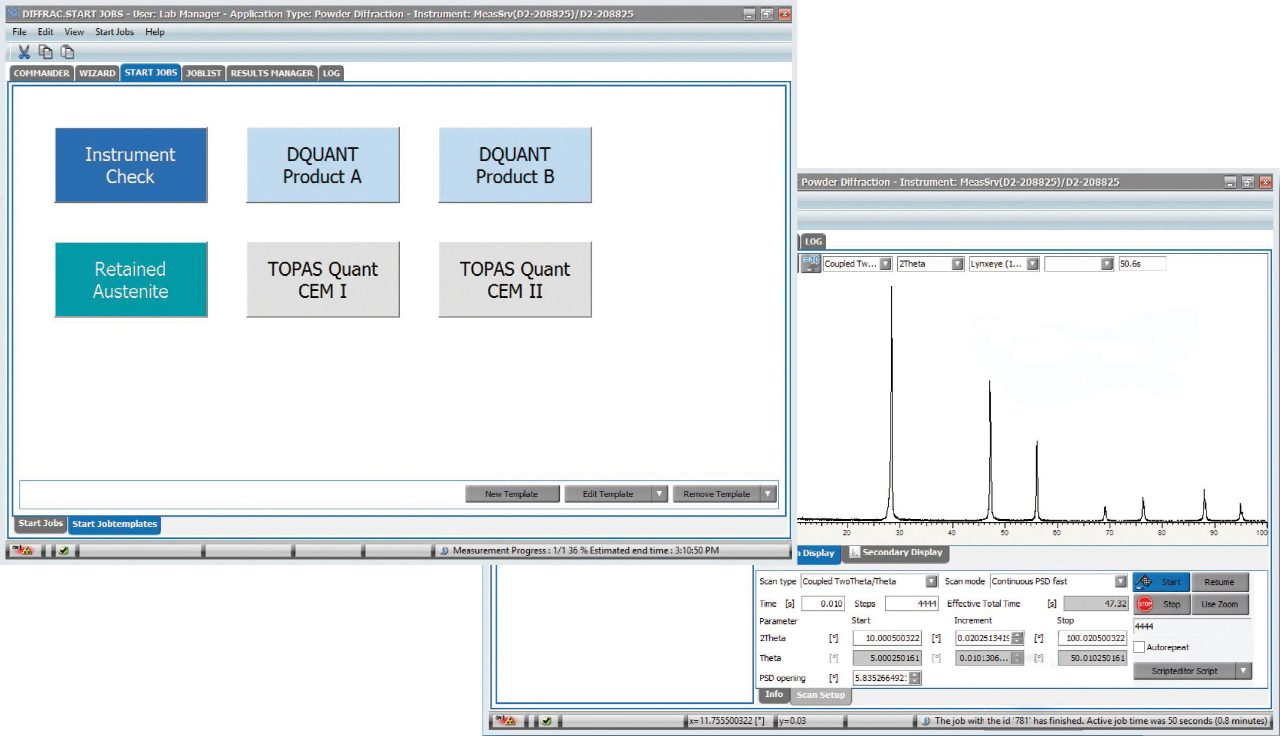

La DRX pour tous

  • Mode presse-bouton pour les débutants
  • Flexibilité complète pour les experts
  • Optimisation facile pour un temps d’analyse minimum ou une résolution d’analyse maximale

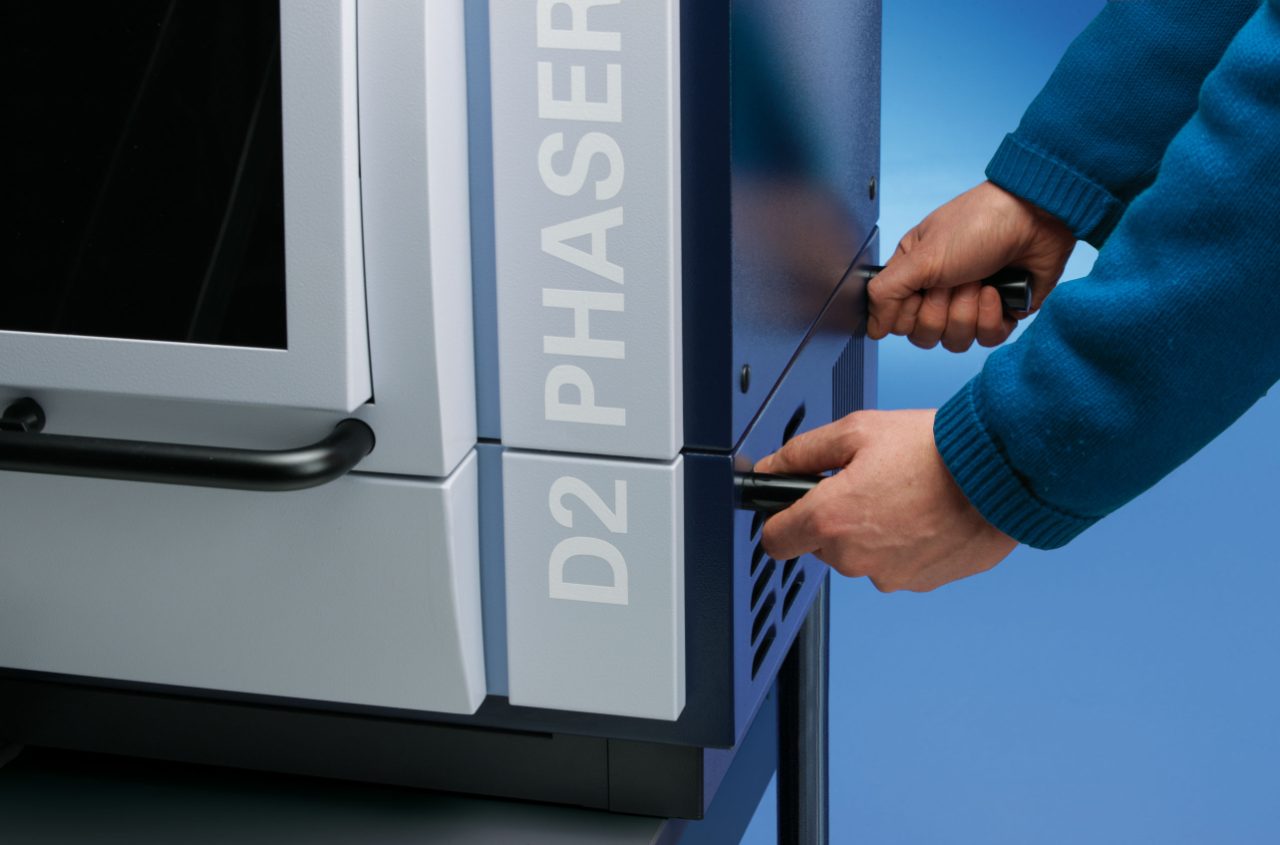

Le DRX partout

  • Design unique Tout-en-un
  • Acune infrastructure particulière
  • Aucune installation ou alignement requis

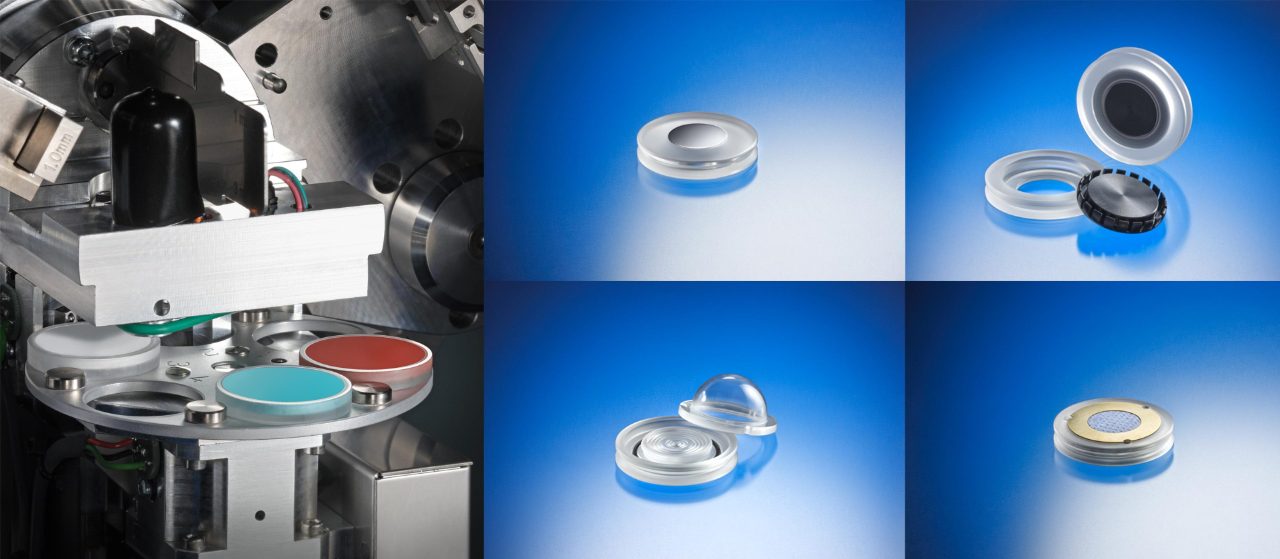

Le DRX pour tout

  • Porte-échantillons pour chaque type de spécimen
  • Passeur d’échantillon 6-positions optionnel
  • Conception universelle pour toutes les applications de poudre

D2 PHASER - Qualité supérieure des données

Le D2 PHASER offre une qualité de donnée et une vitesse de mesure qui, jusqu’à récemment, été considérées comme impossible avec un système de table.

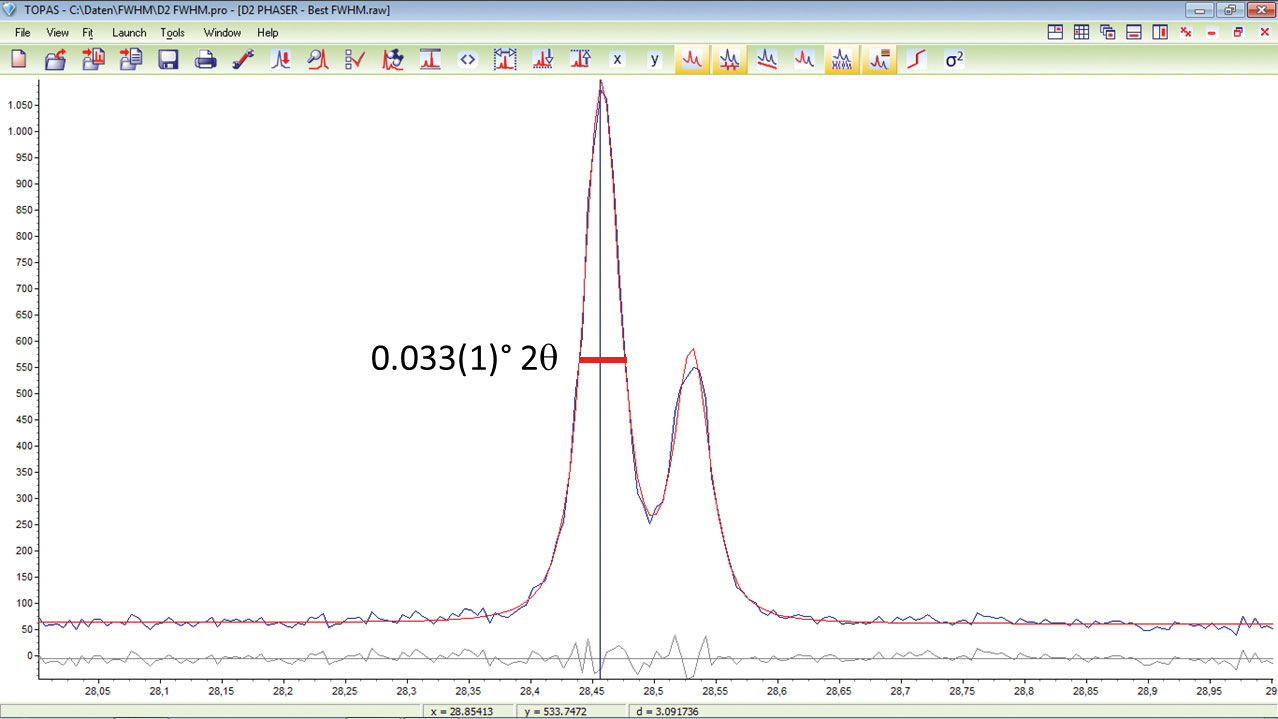

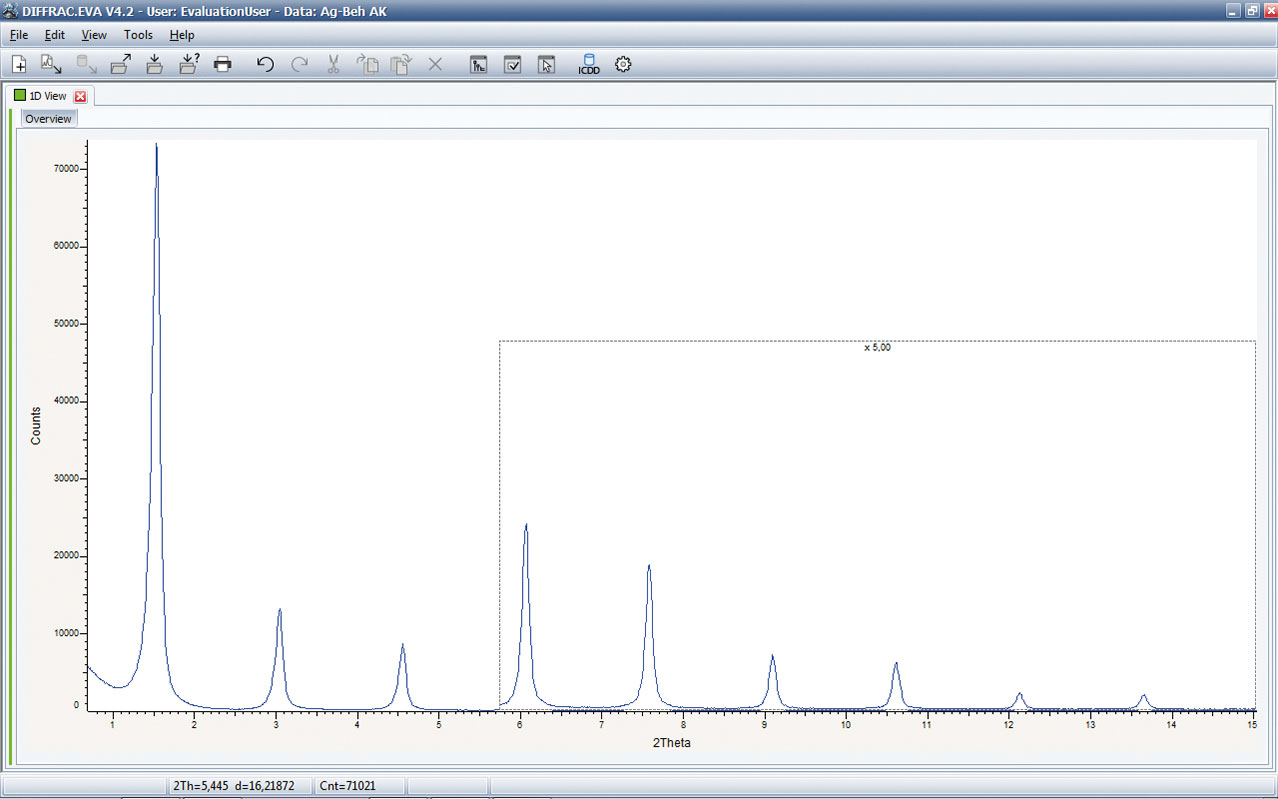

Grâce à sa résolution supérieure ainsi qu’à sa capacite de mesure aux bas angles et son bruit de fond bas, le D2 PHASER est la solution parfaite pour toutes les applications de diffraction de poudre, de l’identification de phase, à l’analyse quantitative des phases jusqu’à la résolution de structure cristalline.

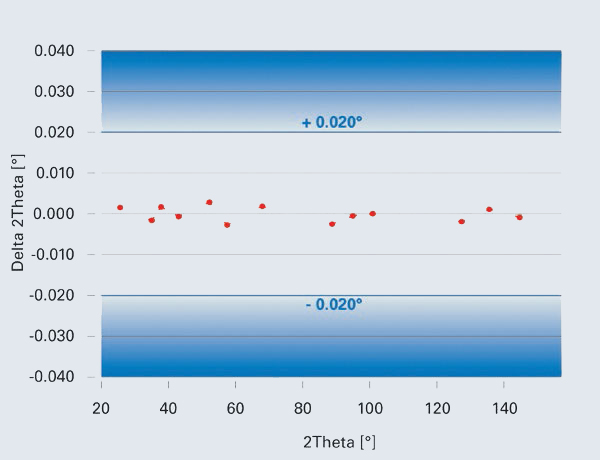

De plus, seul Bruker AXS garantit un alignement d’instrument inégalé, avec une précision sur la position des pics inferieure ou égale à ±0.02° 2θ sur l’ensemble de la gamme angulaire. Des données précises et justes pour toutes les applications grâce à un protocole rigoureux de vérification des instruments.

Avantages du D2 PHASER

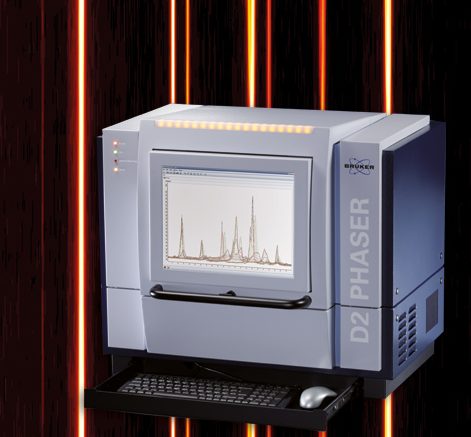

BRAGG2D - Suivi de la qualité de la préparation d´échantillon

  • Les erreurs systématiques dans la préparation d´échantillon sont une grande source d’erreur analytique.
  • Les images de diffraction 2D collectées en géométrie Bragg-Brentano sont utilisées pour visualiser des problèmes de préparation d’échantillons tels que la taille des grains ou l’orientation préférentielle.
  • Éviter les résultats de mesure statistiquement non représentatifs.

Faible coût d’exploitation

  • Pas de consommation d’eau
  • Pas de détecteur à gaz grâce à la technologie de détecteur ausilicium à micro-piste
  • Durée de vie du tube pratiquement infinie
  • Porte-échantillons réutilisables
  • Faible consommation d’énergie (max 650 W)

Exemples d’applications du D2 PHASER

Applications du D2 PHASER

Ciment

En étroite collaboration avec l’industrie du ciment, Bruker ne cesse d´améliorer les performances de ses solutions analytiques.

Avec le D2 PHASER, nous fournissons un package ciment installé en usine qui contient des méthodes de mesure et d’évaluation des données pour plus de 10 matières premières et différents types de ciment et de clinker. Cela permet un contrôle efficace de la production du four ainsi que de la minéralogie du broyeur. Le D2 PHASER avec le package ciment est parfaitement adapté pour les petites productions. Pour les grandes usines qui mesurent de nombreux échantillons chanque jour, voir aussi le D8 ENDEAVOR.

Applications du D2 PHASER

Propriétés des matériaux

Le D2 PHASER est un instrument de DRX de table pour la recherche et le contrôle qualité. Il est par exemple possible d’étudier les structures cristallines en utilisant l’approche des paramètres fondamentaux dans le logiciel TOPAS, les nanostructures pour des mesures SAXS rapides et fiables, ou la microstructure (taille de cristallite).

Applications du D2 PHASER

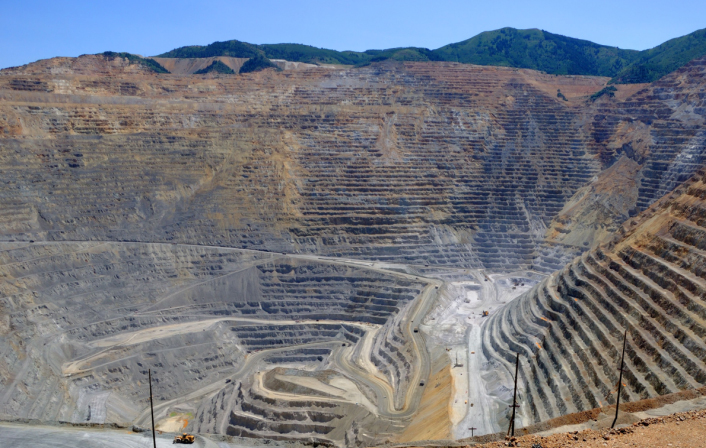

Minéraux et exploitation minières

Bruker offre des solutions de pointe pour un soutien sans faille des géologues et des prospecteurs miniers dans la localisation et l’analyse des gisements n’importe quand et n’importe où.

Applications du D2 PHASER

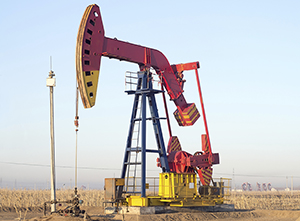

Pétrole et gaz

Le D2 PHASER est un diffractomètre à rayons X mobile utilisé pour identifier les minéraux et les argiles dans les échantillons géologiques. De plus, la diffraction des rayons X (DRX) est une technique essentielle dans l’analyse des formations rocheuses de schiste, permettant une caractérisation minéralogique qualitative et quantitative.

Spécifications du D2 PHASER



Spécification

Avantage

Goniomètre

Theta / Theta

L’échantillon est toujours horizontal et ne peut pas tomber pendant la mesure



Précision angulaire

Precision sur la position des pics meilleure que 0.02°2Theta sur la totalité de la gamme angulaire,

Traçabilité sur le corindon de référence  inclus

Détecteurs

SSD160-2

LYNXEYE-2

LYNXEYE XE-T

(*) Garantie de détecteur

Détecteur Silicium avec 160 canaux

Détecteur 1D ultra rapide (*)

Détecteur 1D ultra-sensible et dispersif énergétique (*)

Absolument irréprochable, pas de canaux morts

Platines échantillon

Simple ou 6 positions, avec rotation

Meilleures statistiques d’échantillonnage, débit élevé

Configuration

Plug’n Analyze

Pas d’installation, pas d’alignement, pas de configuration d’instrument



110 -220 V, 50 - 60 Hz

Toutes les prises murales domestiques sont prises en charge



PC intégré/moniteur

Peu d’espace requis

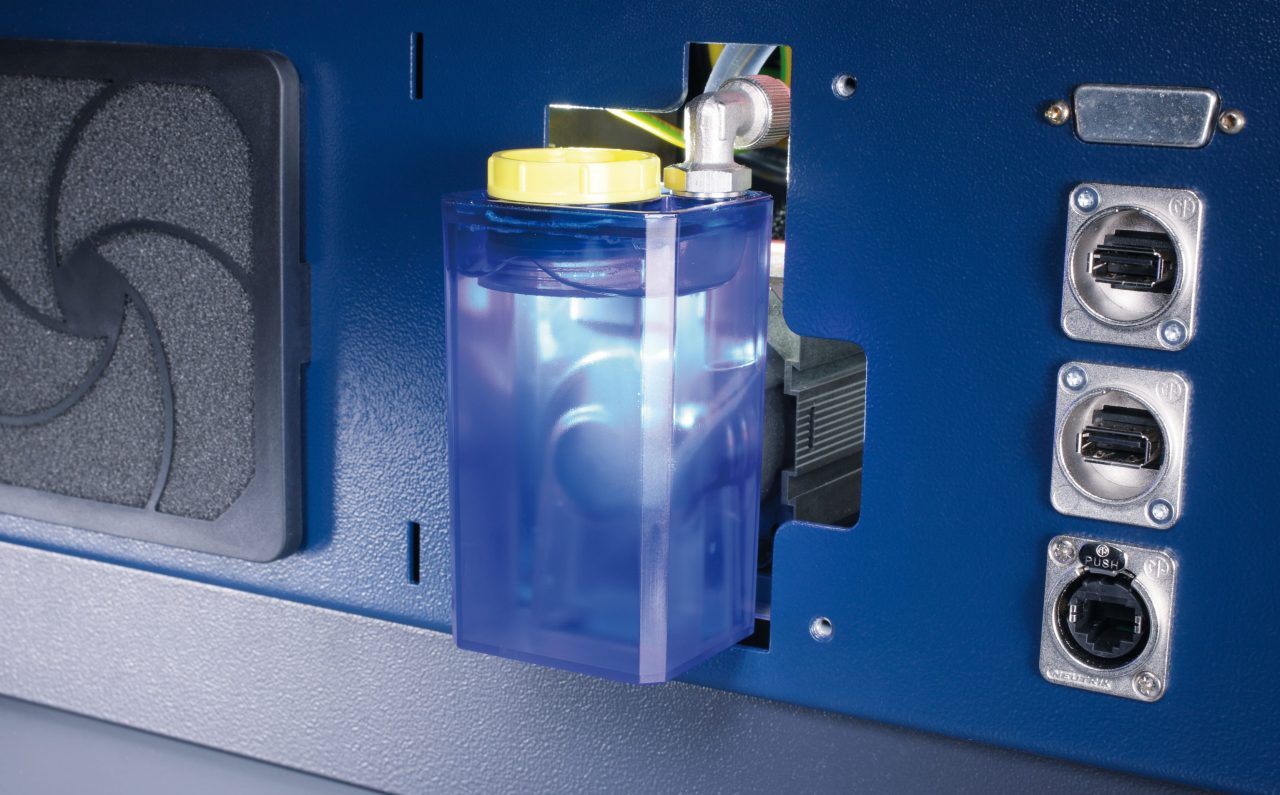

Refroidissement interne

Aucun approvisionnement en eau n’est nécessaire

Poids

95 kg, 210 lb

Facile à déplacer, pas de support supplémentaire requis

Taille

H x L x l

Petite empreinte, s’adapte à chaque table conventionnelle

61x60x70 cm (42.02"x23.62"x27.56")

Sécurité

Homologation allemande

Conformité CE

Normes les plus élevées pour la sécurité des opérateurs

Directive sur les machines (2006/42/CE), Compatibilité électromagnétique des équipements électriques (2014/35/UE) (2014/30/UE)

Planifiez.Mesurez.Analysez avec le logiciel DIFFRAC.SUITE

Le logiciel complet DIFFRAC.SUITE permet une création très facile de méthodes de mesure et l´obtention de meilleureses résultats d’analyse. Une version en conformité avec la norme 21CFR Part11, est disponible.

Le logiciel DIFFRAC.SUITE MEASUREMENT CENTRE, DIFFRAC.EVA pour l’évaluation générale des données et la base de données COD pour l’identification des phases sont inclus par défault, avec deux licences pour les laboratoires industriels et 10 licences pour les utilisateurs universitaires.

Pour le suivi des procédés industriels et le contrôle qualité, le D2 PHASER peut être équipé de TOPAS BBQ et du package clé en main pour l’analyse des matériaux de construction.
