OPTIMUS TKD 探测器头

布鲁克的高性能 eFlash EBSD 系列探测器现在可配置 OPTIMUS ™ TKD 探头。OPTIMUS ™ TKD 探头专为 SEM 中同轴透射菊池衍射分析(同轴 TKD)最佳的样品与探测器几何构型而设计。OPTIMUS ™ TKD 探头具有无与伦比的灵敏度,不仅可以采集菊池花样,甚至还可以提供类似 SAED(选区电子衍射)的图样。

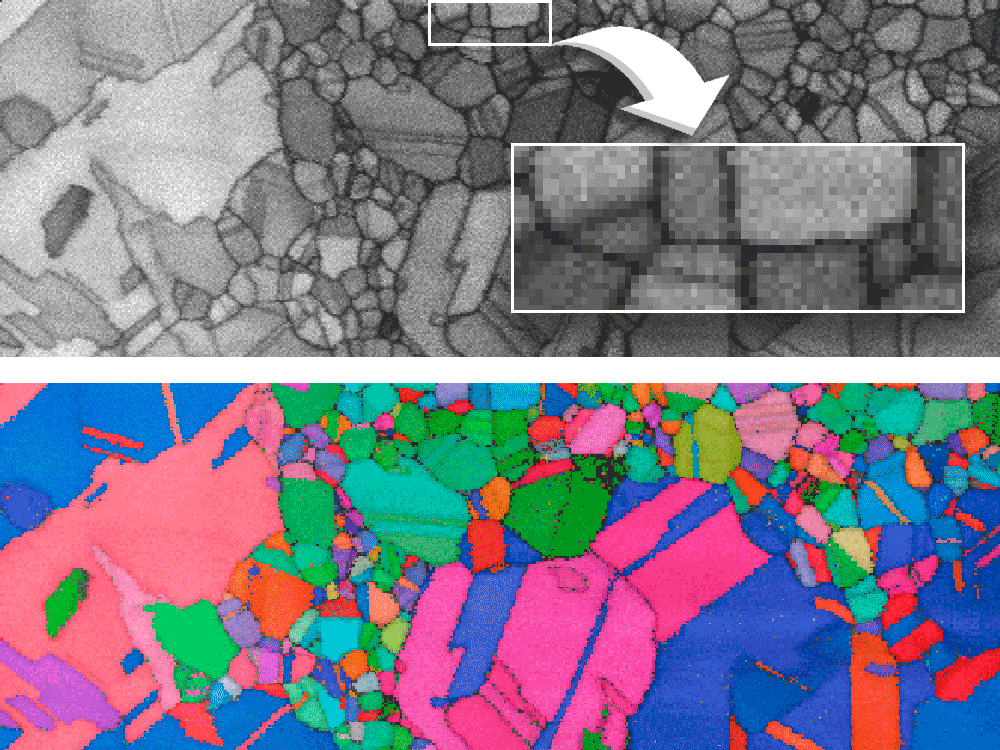

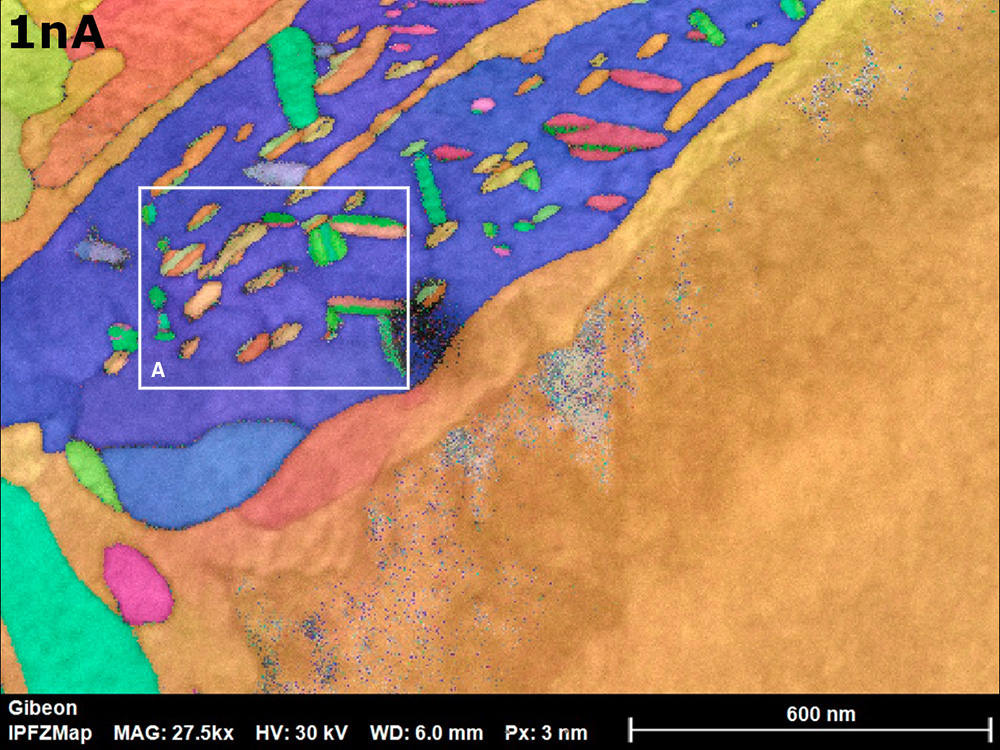

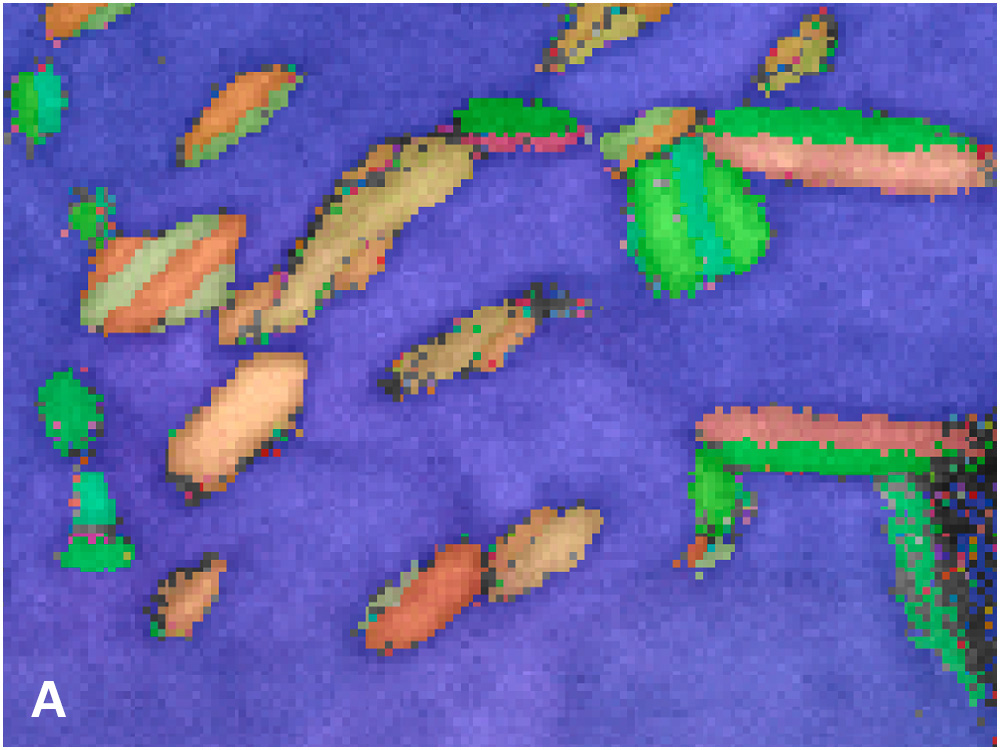

至少 2 nm 空间分辨率的晶粒取向分布图

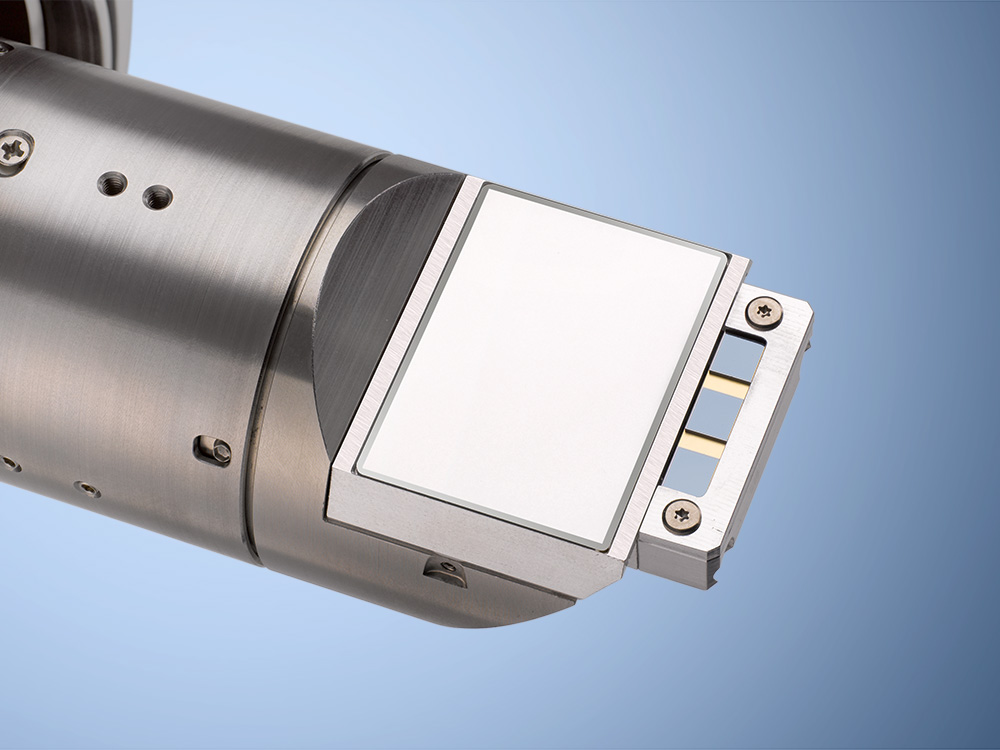

与垂直磷屏设置相比,在样品正下方的水平磷屏有两个主要优势:

  • 信号强度增加了一个数量级
  • 菊池花样的畸变被有效抑制

更强的信号,可以让我们选择小光阑来采集取向分布图,从而提高空间分辨率。各种材料的同轴 TKD 实验数据结果表明,在使用高端 FE-SEM 时,其有效空间分辨率可达 2 nm 甚至更好。同时,在低加速度电压(5 kV)下进行同轴 TKD 测试也成为可能。较低的电压有助于降低平均自由程,从而提升菊池衍射的信号量。这在分析薄样品和"轻元素"样品时非常有用。此外,由球心投影引起的菊池花样畸变是 EBSD 中常见的问题,尤其影响使用垂直磷屏采集信号的离轴 TKD 技术。

然而,对于OPTIMUS ™ TKD 来说,磷屏的中心与图案中心完全匹配,实现了最理想的几何构型,在信号采集方面甚至比常规 EBSD 的几何构型更好。最终采集的菊池花样几乎不存在畸变,这显著提高了菊池条带的检测和随后的标定准确性。

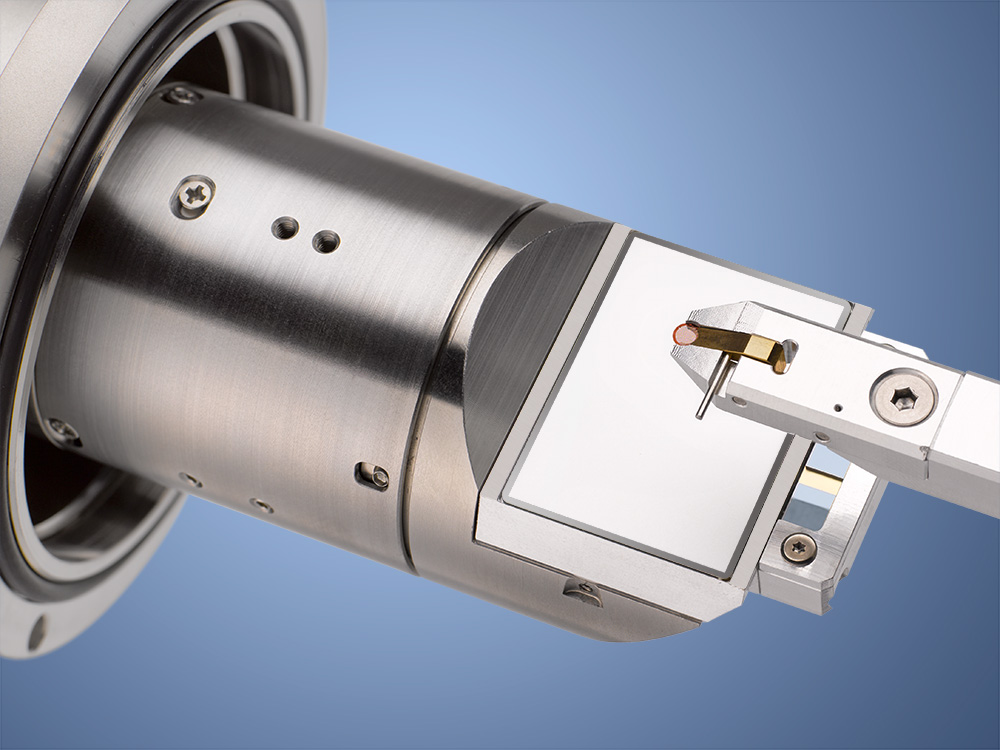

OPTIMUS™电子透明样品下方的工作位置。

AGUS ™ FSE 成像系统

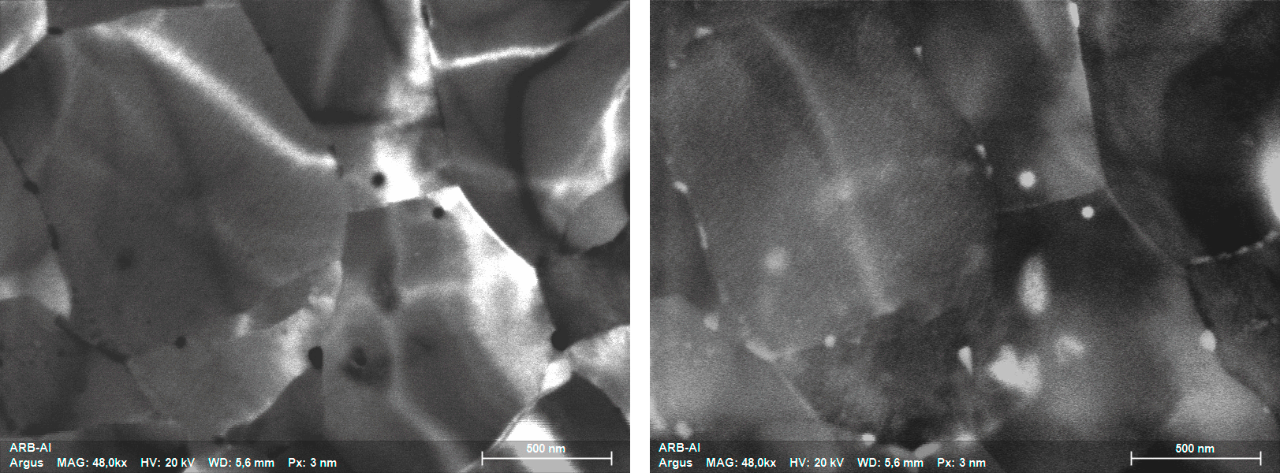

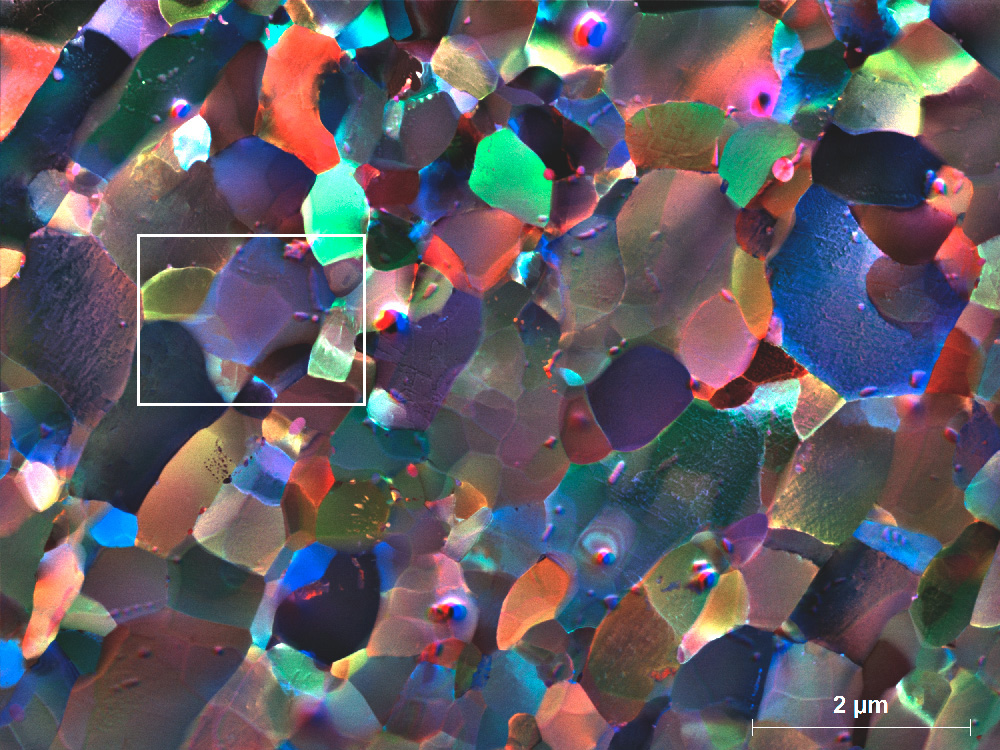

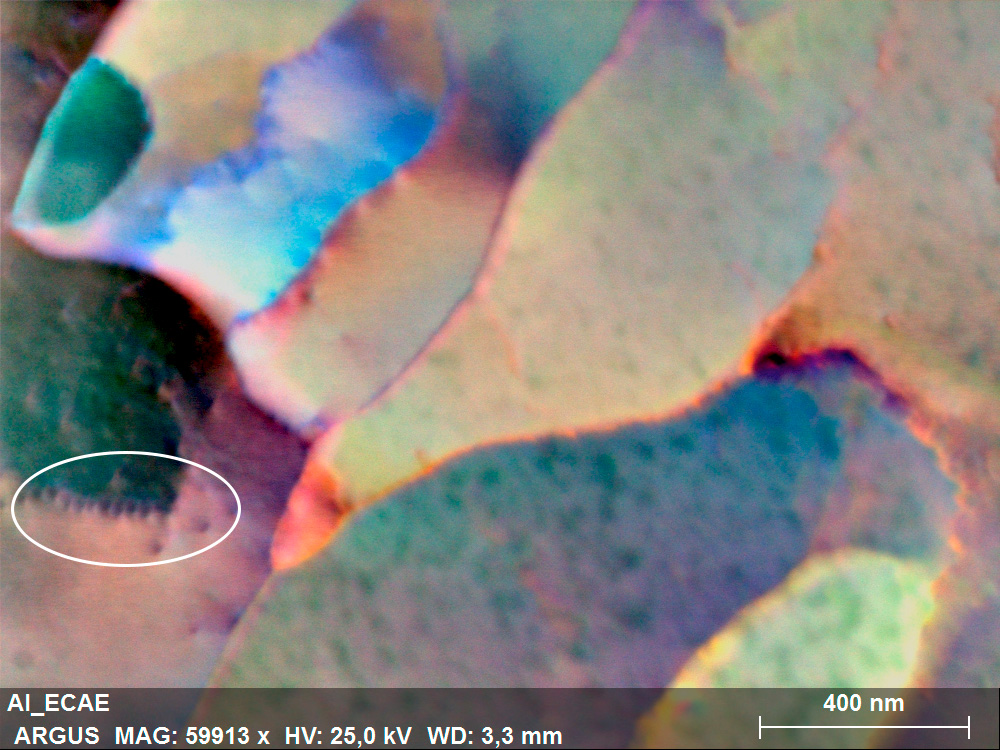

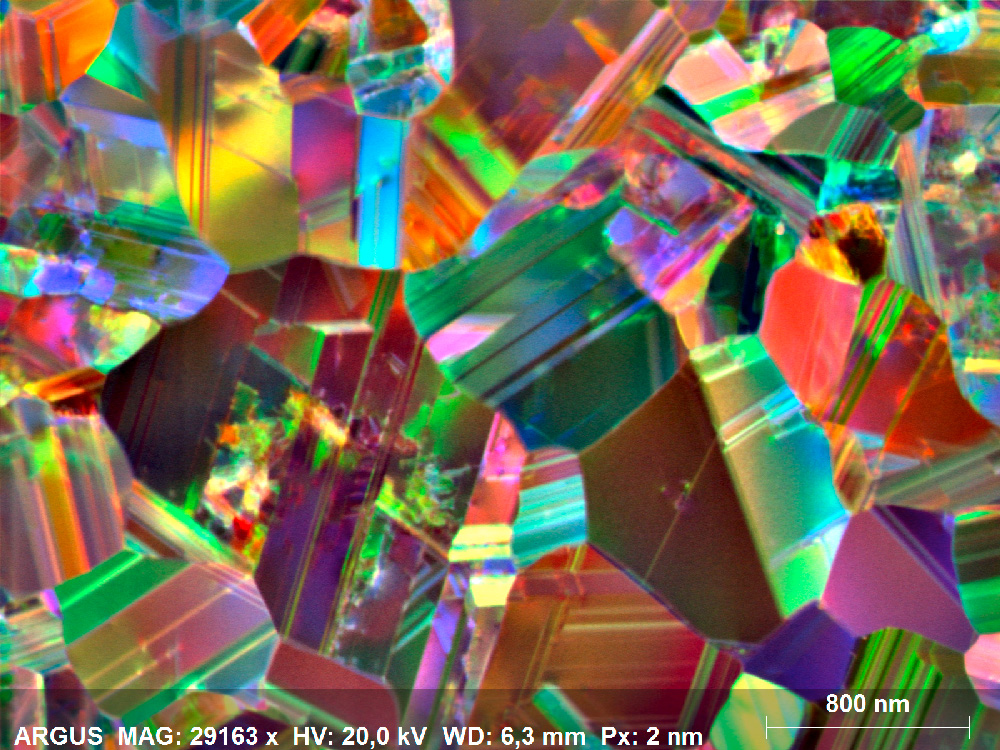

OPTIMUS TKD 配备ARGUS ™成像系统,可实现惊艳的类暗场像和类明场像,图像细节可提升至纳米尺度,在实际应用中几乎将您的 SEM 转变为"低电压版本的 TEM"。ARGUS可在变形材料中可用于显示单个位错和位错网。类暗场像图像更能展示晶界面位置和倾角的三维信息。

易用性

每个现有的eFlash探测器都可以配备 OPTIMUS ™ TKD 探测器头。训练有素的用户可以在 10-15 分钟内轻松完成交换。这允许随时随地在 EBSD 和 TKD 模式之间轻松快速切换。OPTIMUS TKD 具有布鲁克先进的碰撞保护系统:在不太可能发生碰撞时,探测器会立即以 10 mm/s 的速度缩回,从而显著降低任何损坏的风险。OPTIMUS TKD 探测器头与布鲁克的 SEM TKD 专业工具包无缝集成,包括 TKD 采样架、XFlash® EDS 探测器系列,用于 TKD/EDS 同步测量和 ESPRIT 2 分析软件。
