X 射线衍射 (XRD)

D8 DISCOVER 系列

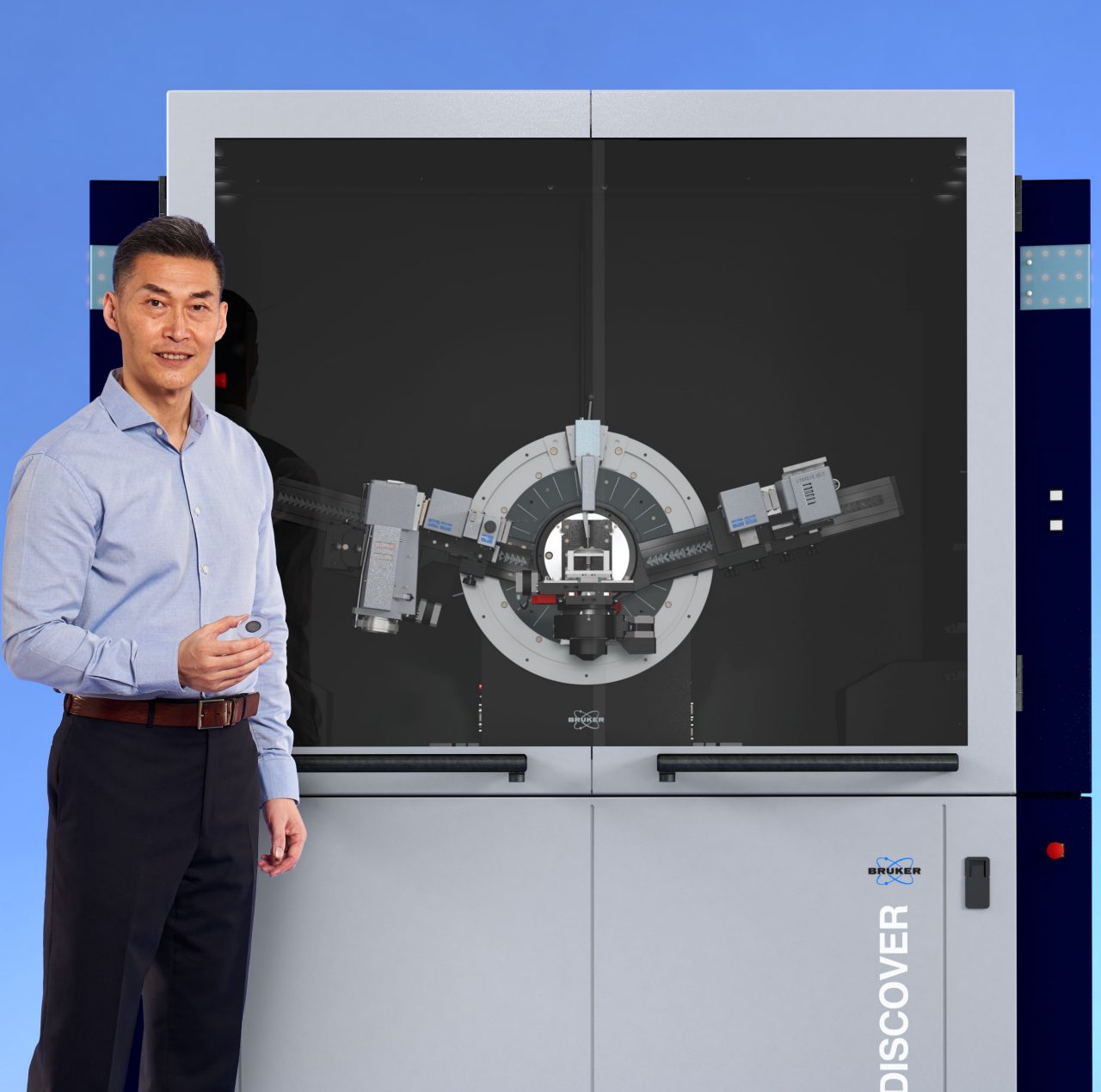

D8 DISCOVER系列是市面上准确、功能强大和灵活的X射线衍射解决方案。从典型的粉末衍射到尖端材料研究,覆盖范围极广,它还支持通过最新技术进行定制,其中包括高性能X射线源、专用光学器件、专用样品台和多模式探测器。

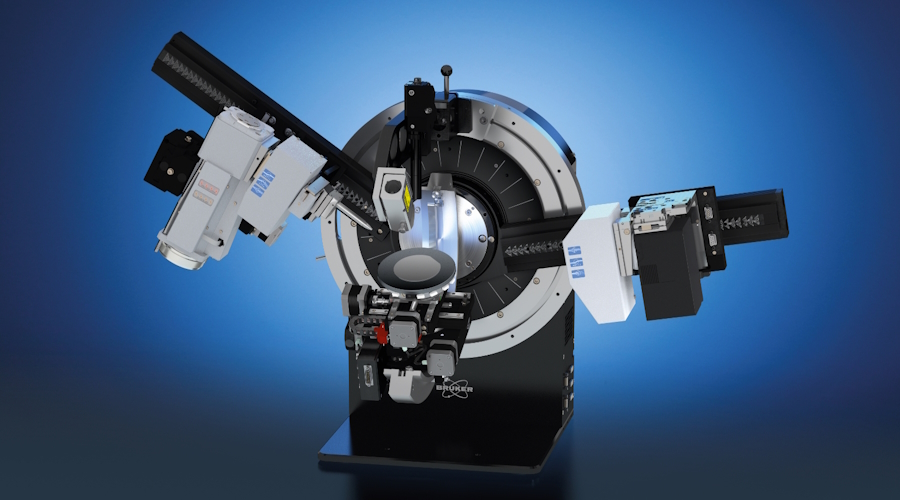

D8 DISCOVER 系列

D8 DISCOVER,即多用途X射线分析仪系列,支持所有基于X射线衍射和散射的材料研究应用,包括定性和定量相分析、结构分析、高分辨率X射线衍射、反射率测量、倒易空间扫描、掠入射衍射(面内GID)、掠入射小角X射线散射(GISAXS)、应力分析和织构分析以及微区衍射,具体取决于使用的附件。

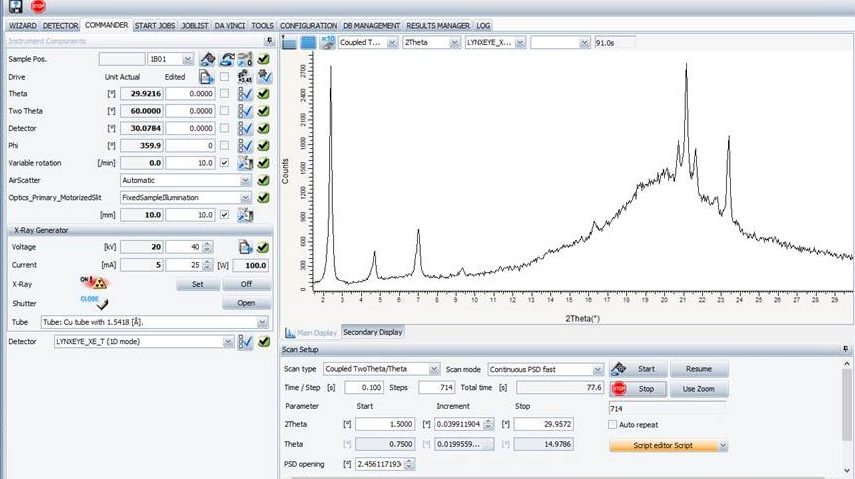

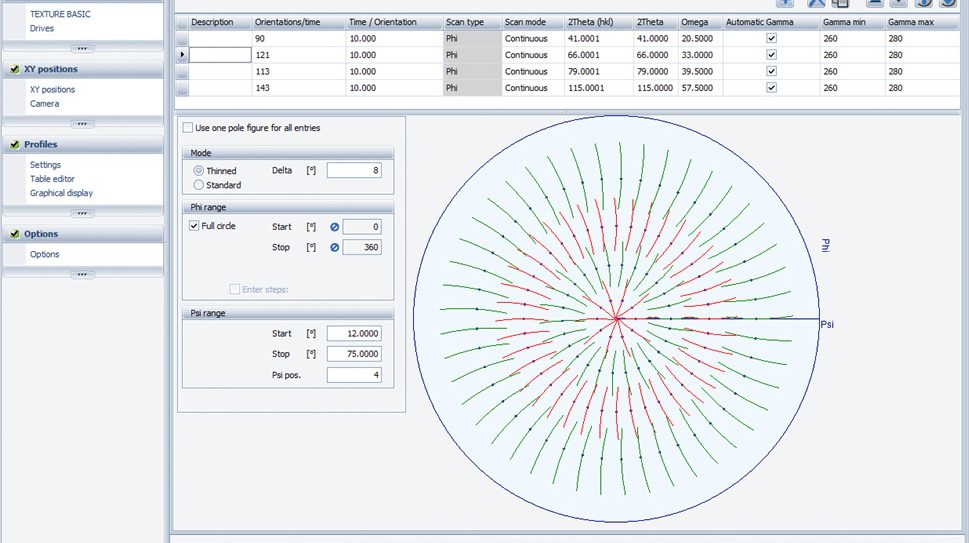

无论面对何种应用,DIFFRAC.DAVINCI都会指引用户选择最佳的仪器配置。而DIFFRAC.SUITE软件包可通过精简的分析方法制定与执行,来对新手用户进行指导,同时以低调的方式为专家提供协助。借助强大的分析软件,那些希望获取最佳结果的人员,仅需按下按键,就可获得深入的分析结果。

D8 DISCOVER系列包括DISCOVER和DISCOVER Plus版本,您可通过它们使用的是标准D8测角仪还是ATLAS测角仪进行区分。

由于具有非常宽敞的外壳,D8 DISCOVER支持定制化,因此打破了实验室X射线衍射的极限。

哪款 D8 DISCOVER 适合您?

将业界领先的 D8 测角仪与大型 DISCOVER 机柜相结合,成为具有最佳分析性能的多用途平台。

另一方面,ATLAS测角仪提高了精度和准确性的标准。通过扩容,它通过可用的非共面臂开启了新的测量维度。

主要特点

D8 DISCOVER 系列特点

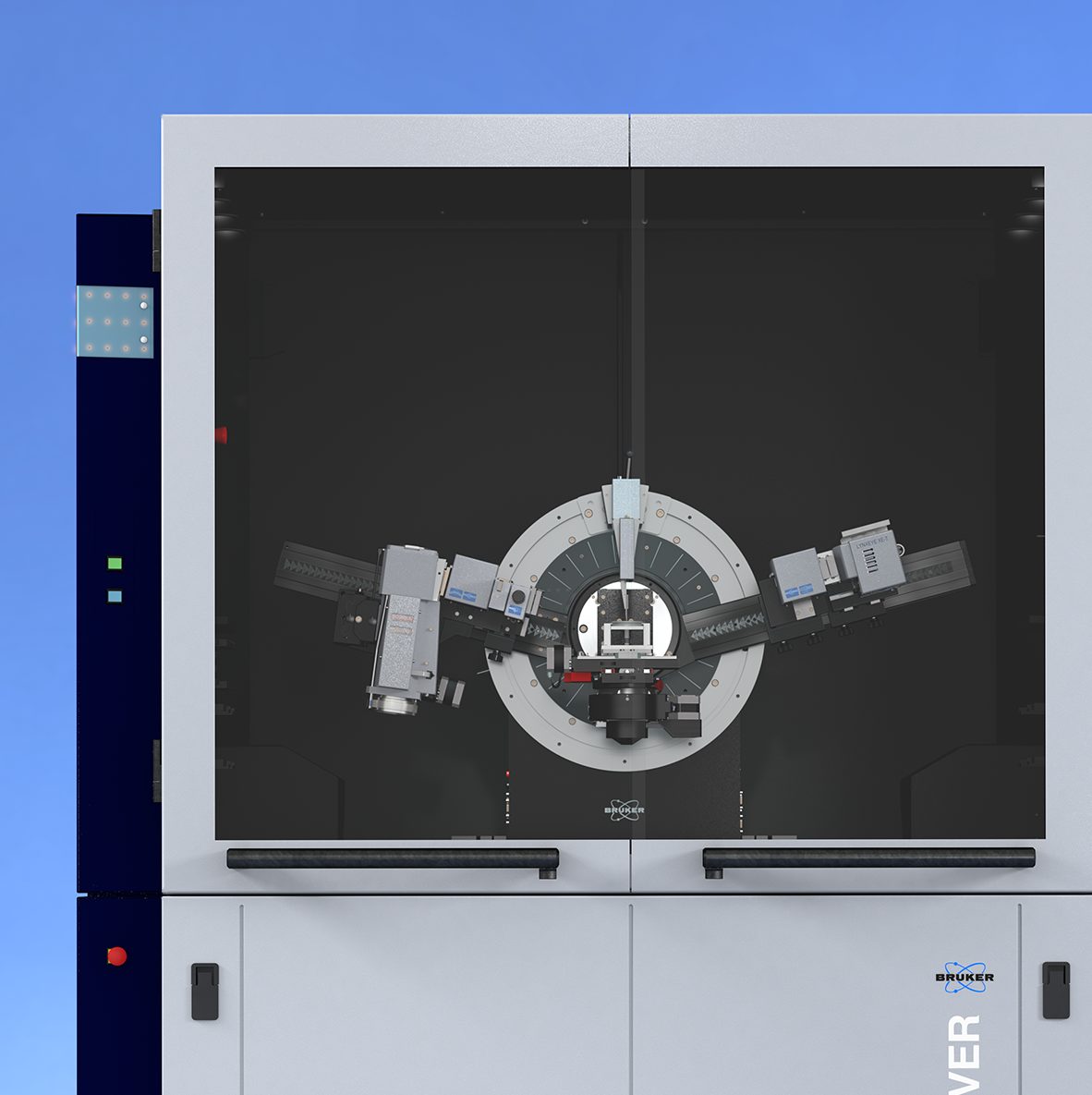

宽敞的安全外壳

D8 DISCOVER外壳在您的实验室X射线衍射中,将是内部空间最为宽敞的仪器之一。它具有获得专利的门技术,您将能在滑动模式(用于快速进入以更改样品)和摆动模式(用于完全进入整个外壳)之间无缝切换。

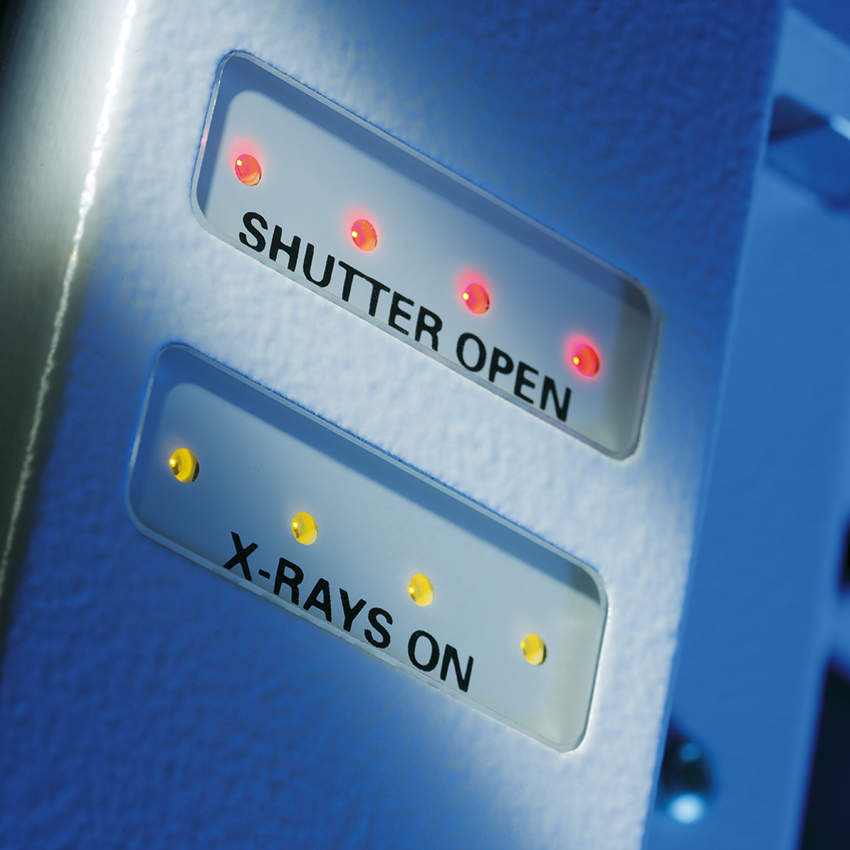

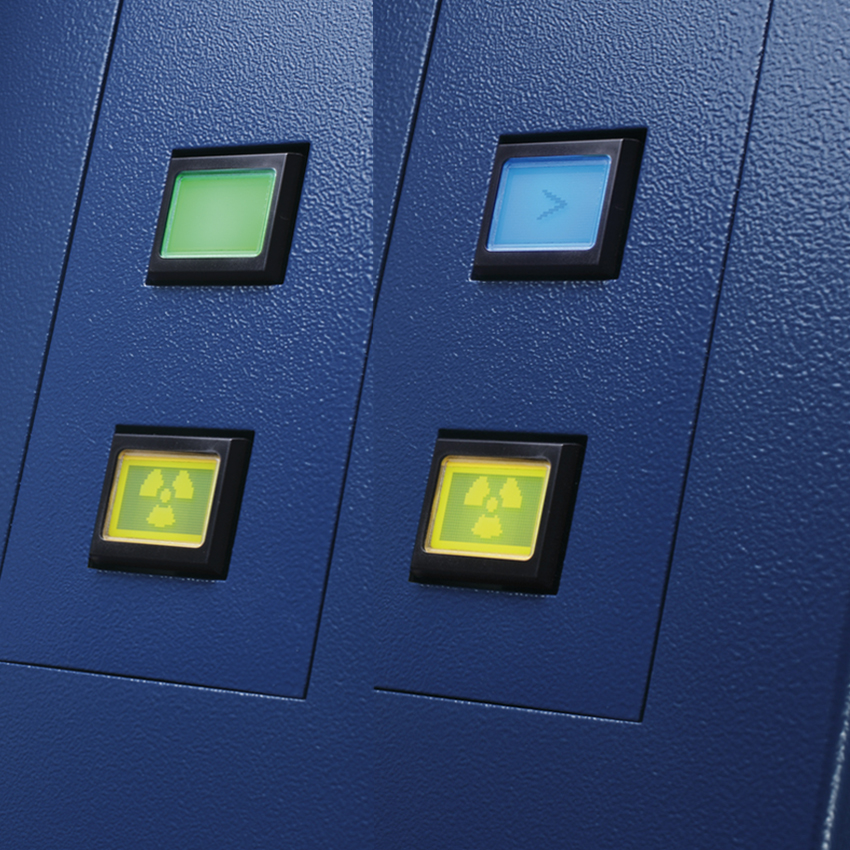

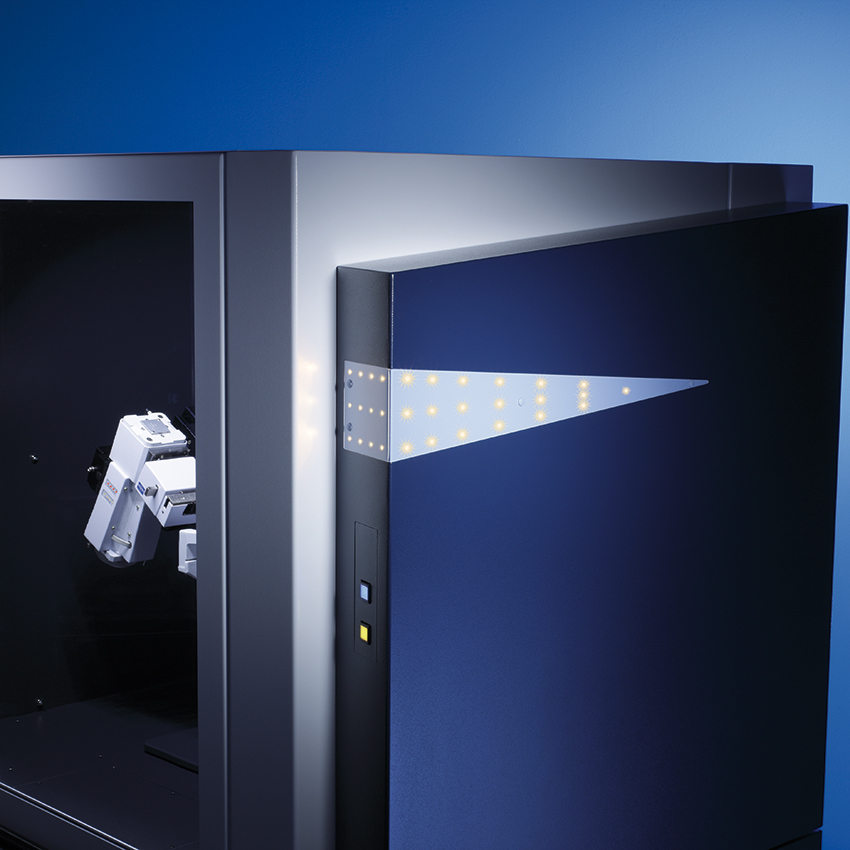

其LED X射线灯和交互式屏幕按键,可准确显示当前的仪器状态,便于您查看。内部采用可调光的LED照明。电缆管理置于外壳内部,采用可拆卸的迷宫结构,便于布线。设备底座采用标准的19英寸机架,可安装温控样品台等辅助控制器。

极佳的安全性和质量:D8 DISCOVER完全符合所有现行的欧盟指令,因此该系列在X射线安全性、机器安全性、电气安全性和电磁兼容性方面,创下了X射线分析设备的世界最高标准,并为此提供保证。

D8 DISCOVER 系列特点

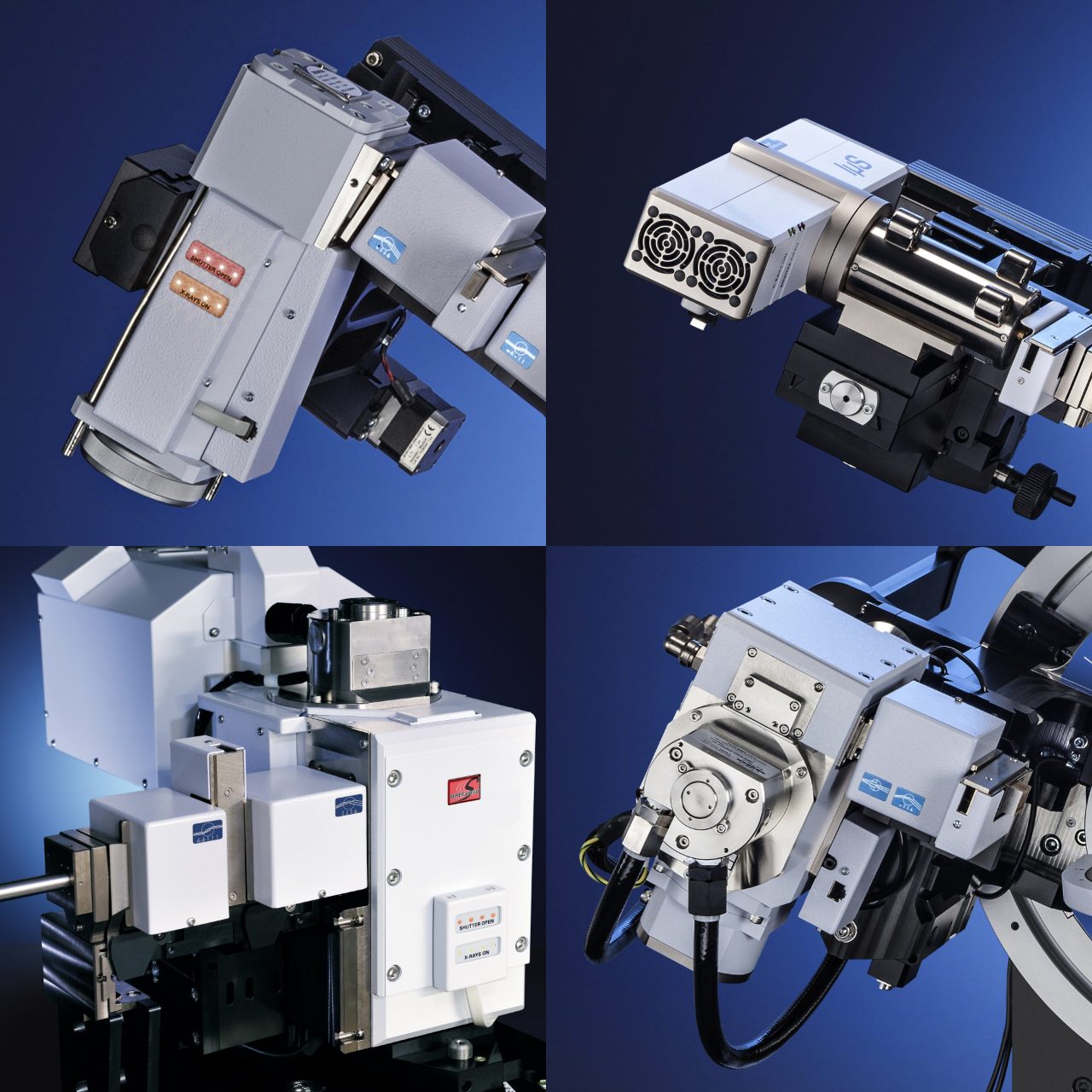

射线源技术

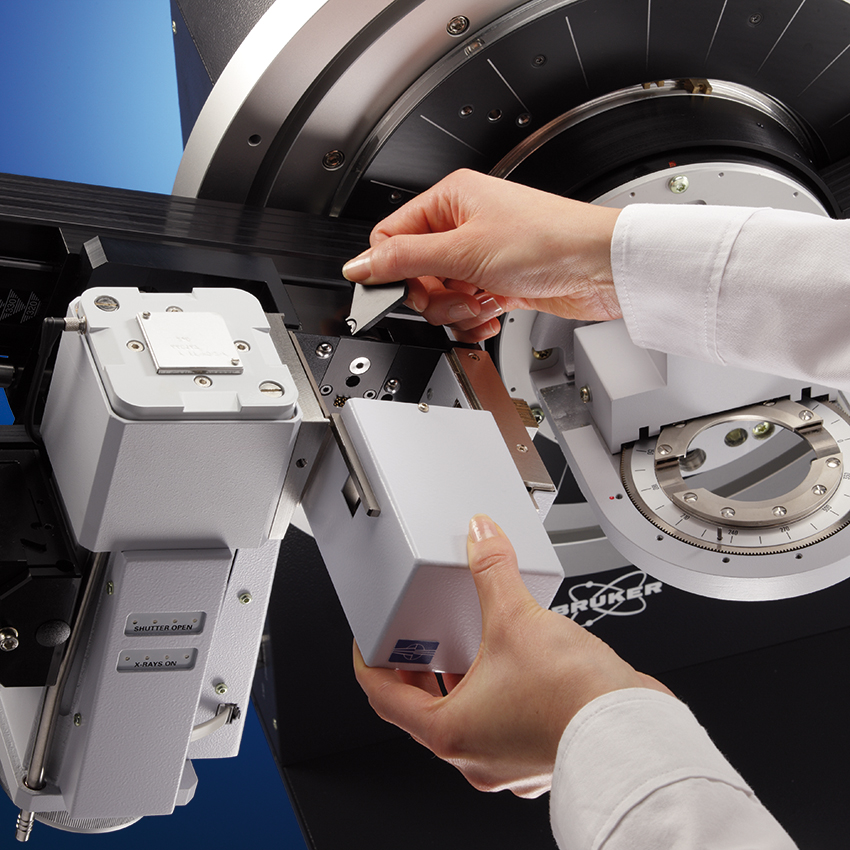

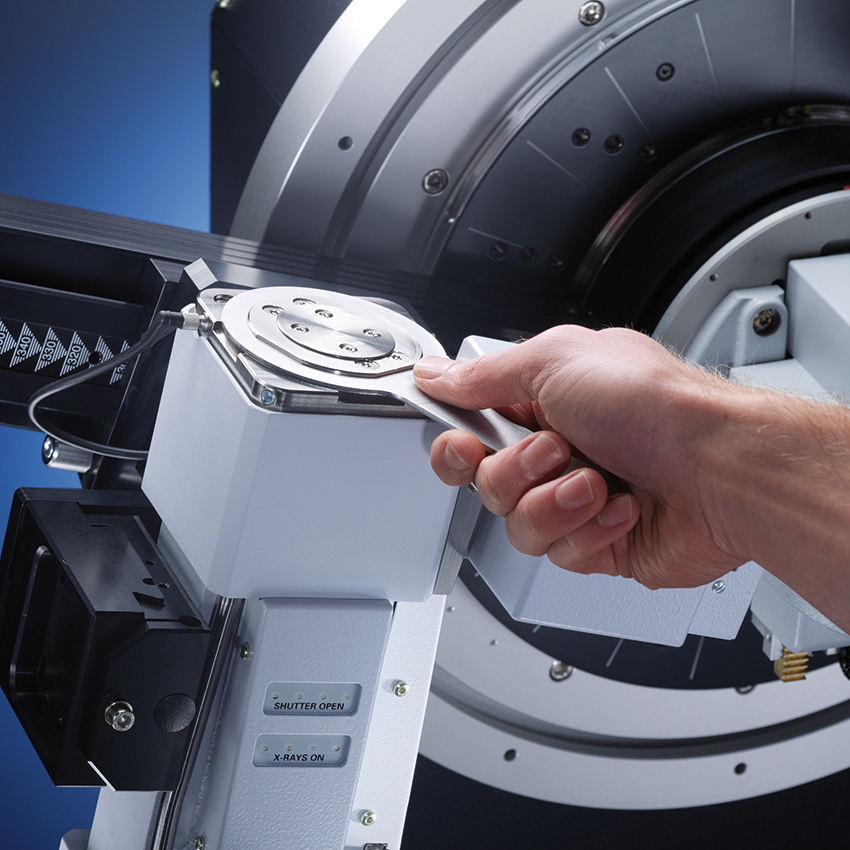

D8 DISCOVER可为您提供多种光源技术。密封管可在辐射类型之间轻松切换,而布鲁克独一无二的TWIST-TUBE技术,可帮助您实现点线焦斑切换,无需切断电源。另外,将IµS微焦源与MONTEL Optics相结合,您将能获得高达2mm的高亮度线束,并且在横纵向上都达到了理想的平行。为获得最大功率,我们推出了带有DAVINCI光学器件的TXS和TXS-HE,来充分利用旋转阳极芯的最大产出。而通过SNAP-LOCK模块,您将能对这三种射线源进一步地进行优化。

D8 DISCOVER 系列特点

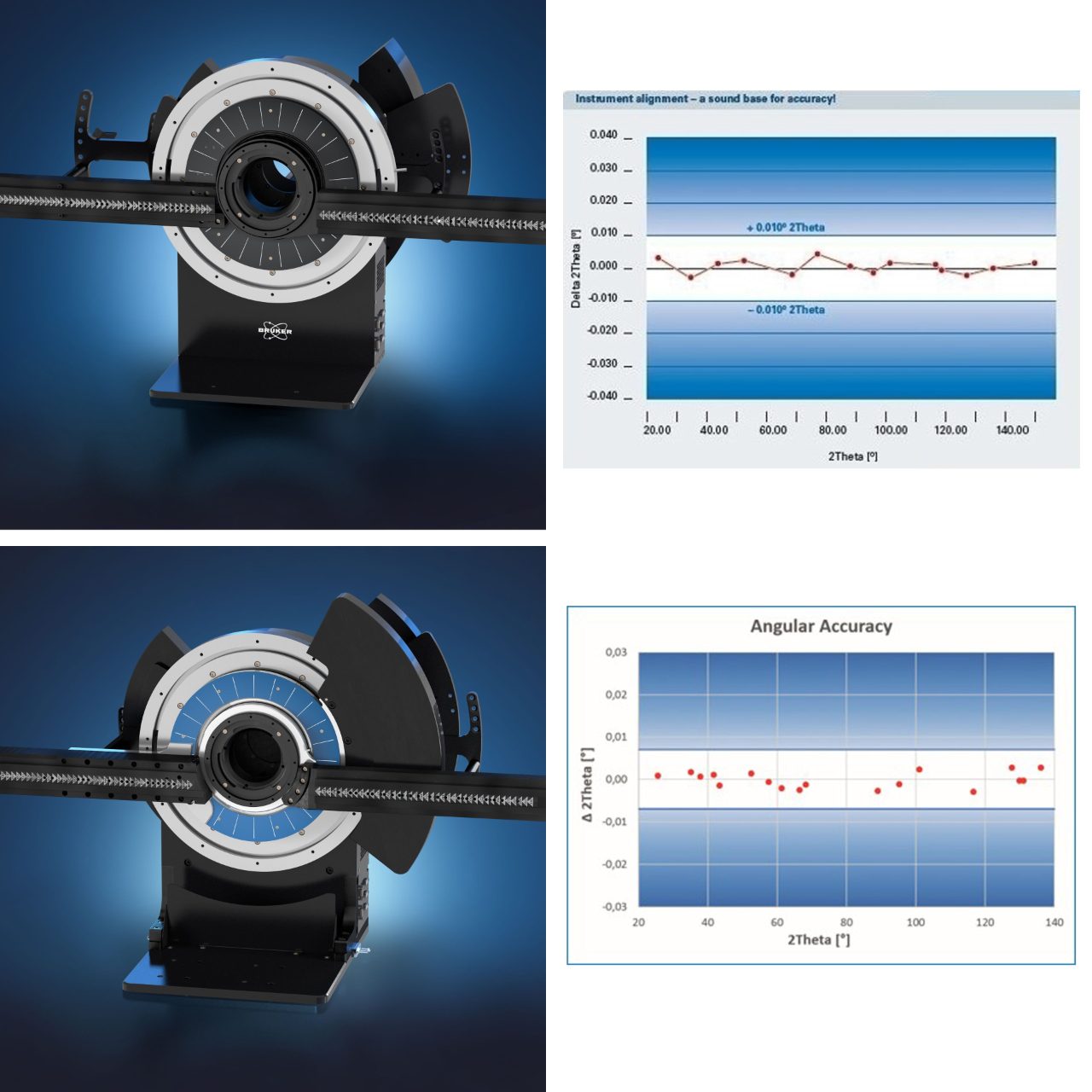

测角仪技术

测角仪是X射线衍射仪的基础。D8 DISCOVER为您提供两个选择:

标准D8测角仪:具有一流的性能,同时享有业界独有的峰值位置对准保证。其精密的燕尾槽轨道,可轻松重新定位组件,辅助轨道上EIGER2 R探测器 则为您带来了距离检测功能。其中心还带有包括一个高精度卡口式样品台安装机制,可确保将样品台准确定位在测角仪的中心。

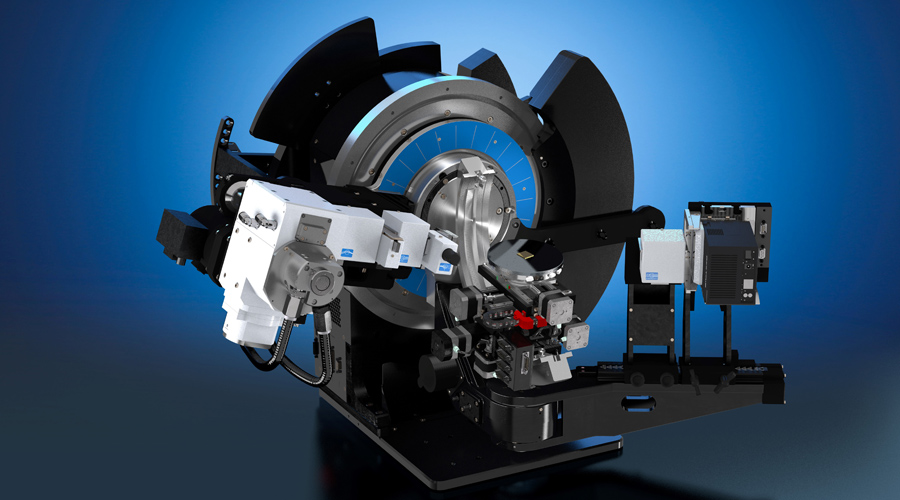

ATLAS:即每个D8 DISCOVER Plus解决方案的核心,它将材料研究推向了新高度。随着精度的提高以及横纵向平面上的光束定位,ATLAS进一步加强了完整解决方案对准保证。额外的负载能力使之能够使用包括TXS-HE源和非共面臂在内的独一无二的新组件。

D8 DISCOVER 系列特点

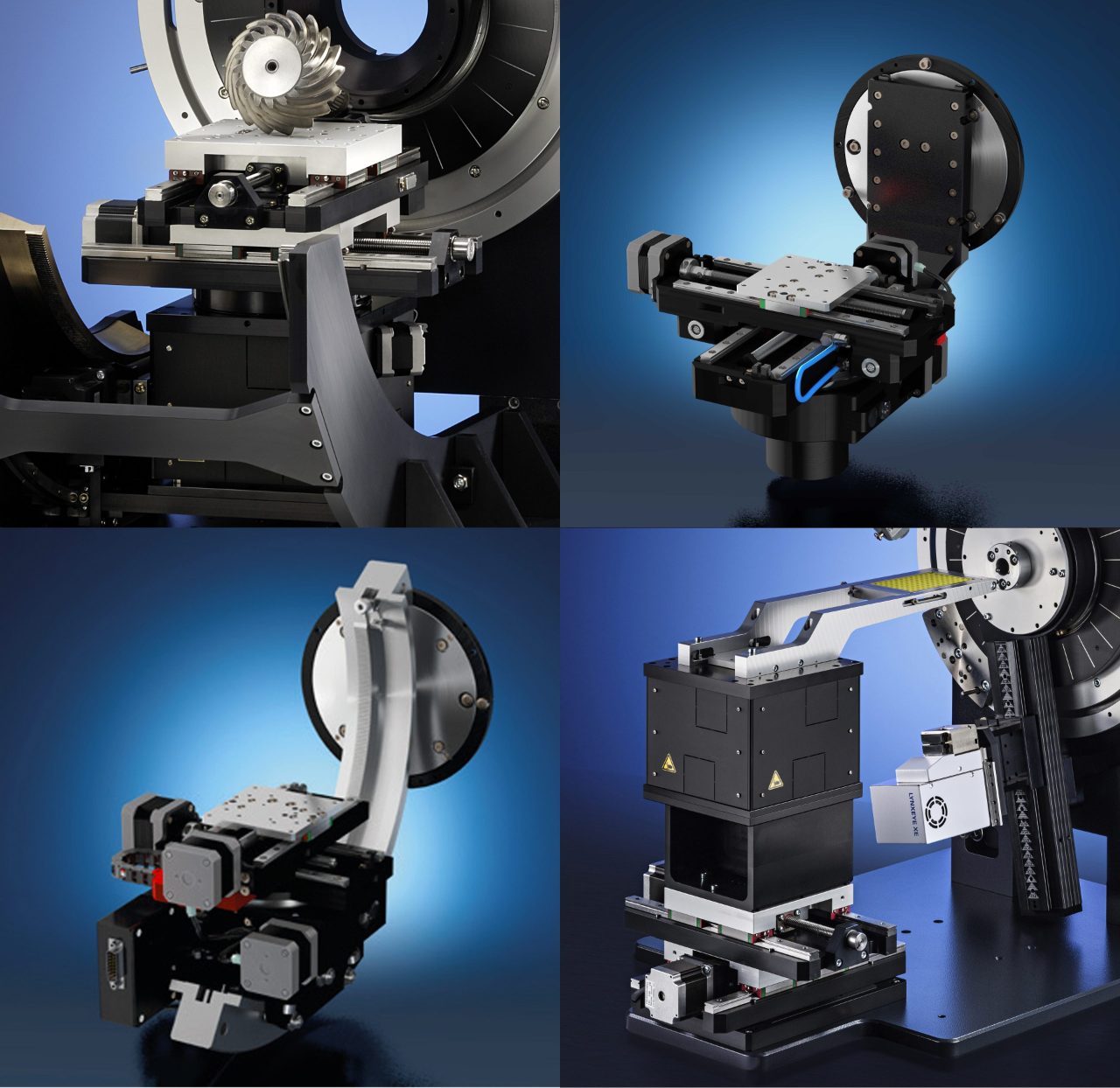

样品台技术

D8 DISCOVER有多个样品台可供选择,其中包括卡口更换式和基座安装式。XYZ样品台包括Compact UMC、Compact UMC Plus 80/150和大尺寸UMC样品台。

Compact UMC Plus 150不仅结合了150 mm的X和Y行程以及无限Phi旋转,还增设了实用的通孔,因此支持附件安装,例如两轴微调倾斜平台,而不会缠绕真空管路和电线。

Eulerian Cradles包括带有简易更换卡口的Compact Cradle Plus、具有80 mm XY行程的Centric Eulerian Cradle以及用于处理最大样品的UMC 1516。像是UMC 150 HTS等特殊样品台也可以用于孔板分析。您可将附件安装到大多数样品台的顶部,来增加新功能,例如毛细管安装、真空卡盘和非环境样品台。

D8 DISCOVER系列规格

规格

DISCOVER

DISCOVER Plus

外形尺寸(h xw x d)

2,020mmx 1,680mmx 1,290mm

(79.5英寸x 66.0英寸x 50.6英寸)

重量(不带电子选件)

945kg(2085磅)

功率

单相:208至240 V

三相:120 V、230 V、240 V

47至63 Hz

水冷 密封管:外部
IµS:无

密封管:外部
IµS:无
TXE-HE:外部
测角仪 D8 ATLAS™:选购,带非共面臂
组件识别 自动
发电机功率 密封管:3 kW-IµS:50 W-TXS / TXS-HE:6 kW
辐射安全性 符合2014/30 / EU
电气安全性 符合2014/35 / EU
机器安全性 符合2006/42 / EC
