2D 재료 및 나노 포토닉스
새로운 2D 및 양자 재료의 나노 스케일 광학, 화학 및 재료 특성을 특성화하는 독특한 기능

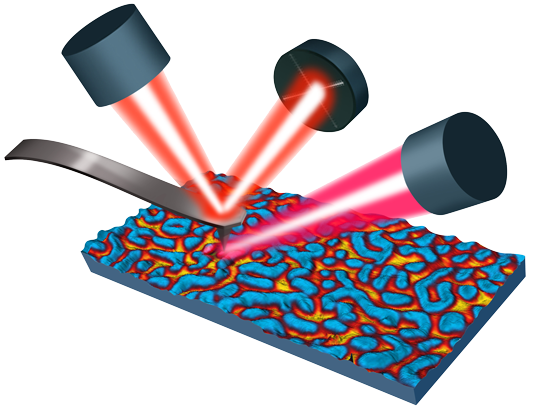

2D 재료와 나노 포토닉스는 광범위한 새로운 응용 분야에 대한 흥미로운 재료 연구 및 개발 영역을 제공합니다. 나노IR3-s 산란SNOM(s-SNOM)플랫폼은 광범위한 소설 2D 및 양자 재료의 나노스케일 광학, 화학 적 및 재료 특성을 특성화하는 독특한 기능을 제공합니다. 응용 프로그램에는 다음이 포함됩니다.
- 플라스모닉 및 표면 편광
- 그래 핀을 포함한 2D 재료
- 나노 포토닉스
- 광학 안테나
- 나노 스케일 광학 특성
hBN 포논-폴라리톤

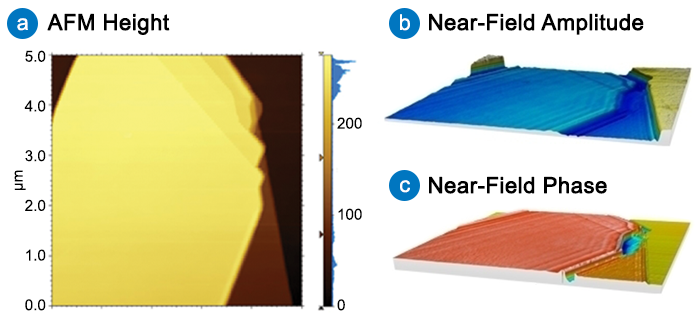

육각형 붕소 질산염 (hBN)에 표면 포논 편광 (SPhP)의 나노 이미징 : (a) AFM 높이 이미지는 Si 기판에 다른 층으로 균일 한 hBN 표면을 보여주는; (b) s-SNOM 진폭은 hBN에 표면을 따라 SPhP를 전파하기 때문에 강한 간섭 프린지를 보여주는; (c) s-SNOM 상은 교대층 두께를 가진 차도 위상을 보여 주어 있다. 이미지(b) 및 (c)는 레이어전반에 걸쳐 SPhP의 변화하는 파장을 보여 준다.
그래핀 플라스모닉

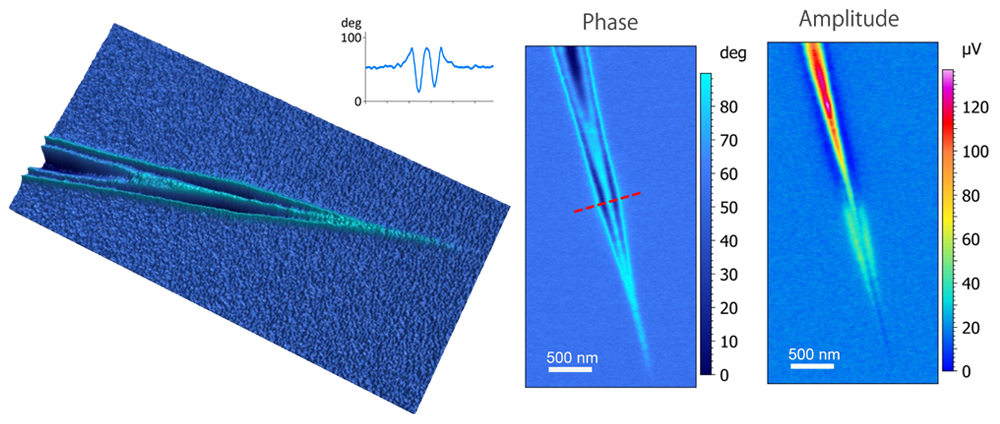

s-SNOM 위상 및 그래 핀 웨지에 표면 플라스몬 폴라리톤 (SPP)의 진폭 이미지. SPP 스탠딩 웨이브의 선 단면이 있는 3D 뷰 위상 이미지(왼쪽), S-SNOM 위상 이미지(가운데) 및 S-SNOM 진폭 이미지(오른쪽).
2D 메타머티리얼

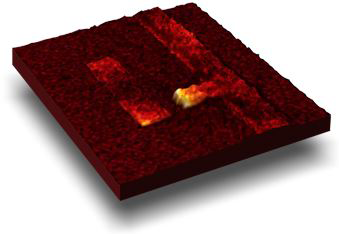

보완적인 AFM-IR 및 산란 SNOM 이미지는 플라스모닉 구조에 대한 광학 키랄리티의 미세 스케일 기원을 처음으로 보여줍니다. 플라스모닉 구조에 대한 방사성(s-SNOM) 및 비방사성(AFM-IR) 정보에 모두 액세스함으로써 독특하고 보완적인 플라스모닉 특성을 얻을 수 있다. 카니카예프 외, 낫 콤 7, 12045 ('16). Doi:10.1038/ncomms12045
더 읽어보기
Nanoantennas

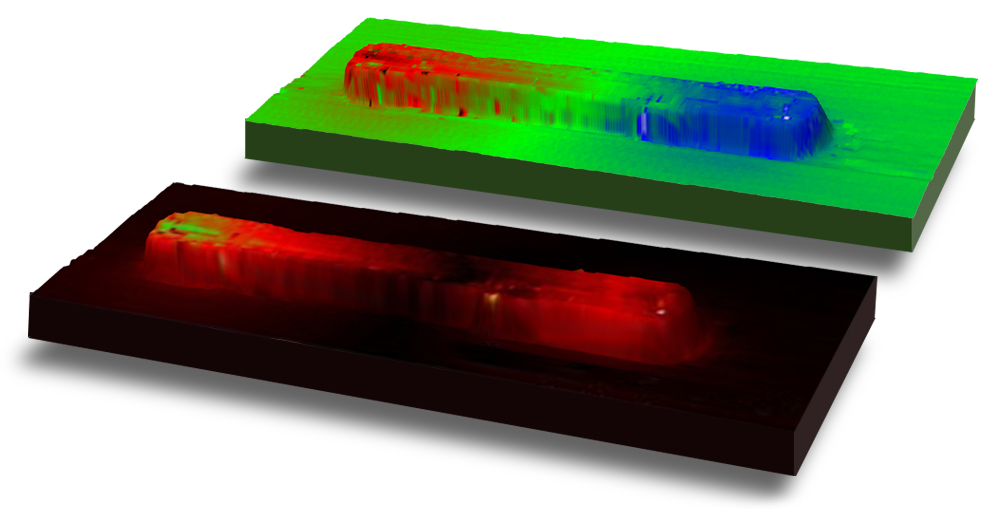

nanoIR3-s는 s-SNOM 진폭(아래쪽) 및 s-SNOM 상(상단) 데이터를 제공합니다. POINTspectra CW QCL 레이저 소스와 s-SNOM 모드를 사용하여 나노IR3-s를 사용하여 얻은 데이터.
나노 FTIR 분광법

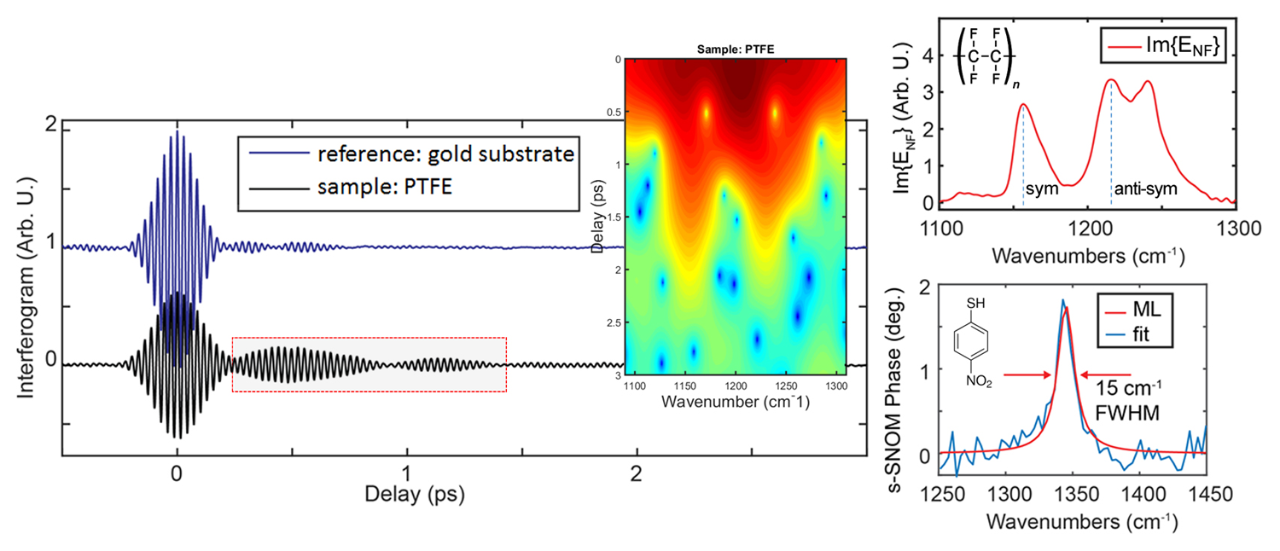

초고속 광대역 산란 SNOM 분광법 검사 분자 진동 정보. 폴리테트라플루오로틸렌(PTFE)의 레이저 간섭사진은 시간 영역(상단)에서 자유 유도 붕괴의 형태로 일관된 분자 진동을 나타낸다. 샘플 간섭영역에서 강조 표시된 기능은 주파수 도메인(왼쪽 아래)에서 C-F 모드의 대칭 및 반대칭 모드의 박동때문입니다. 나노-FTIR의 단층 감도는 단층 pNTP(오른쪽 하단)에서 입증된다. 미국 콜로라도 대학교 마르쿠스 라슈케 교수의 데이터 제공.
나노 FTIR 분광법

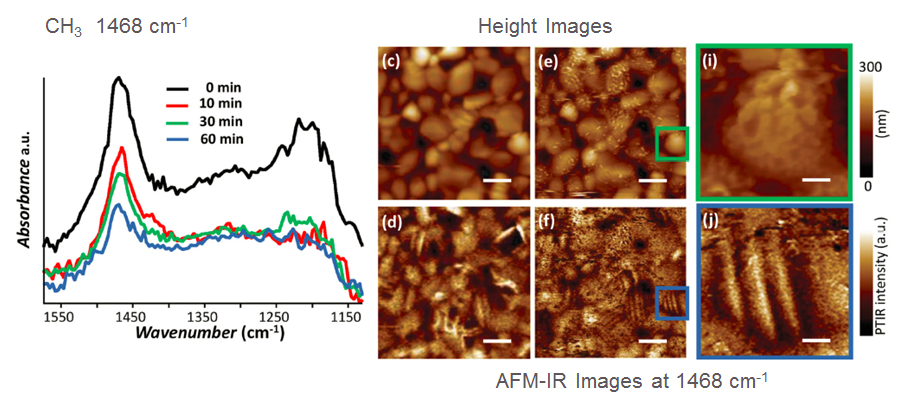

AFM-IR 스펙트럼 및 솔루션 처리 된 CHàNHNHPbI 광검출기의 이미지는 기탁 (c, d)로 수집하고 140 ° C (e, f)에서 어닐링 후 수집됩니다. 높이 이미지(위쪽 행) 및 해당 AFM-IR 이미지(아래쪽 행). 이미지 제공: 동, R., 팡, 외, (2015), Adv. Mater., 27: 1912-1918.
다층 나일론 및 PE 샘플의 s-SNOM 이미징

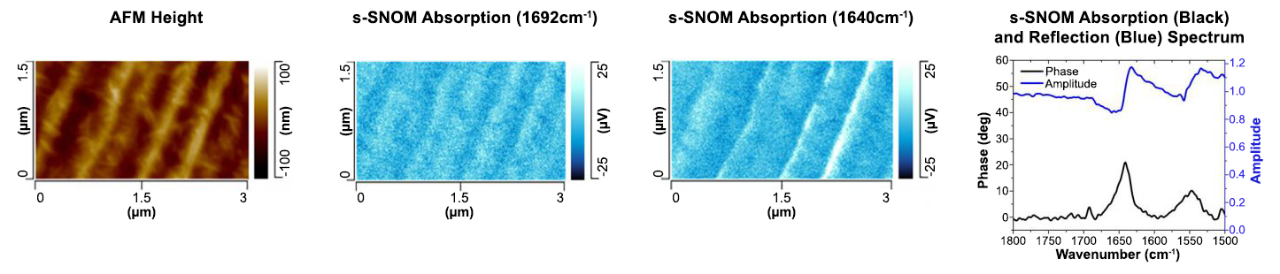

s-SNOM은 다층 중합체 필름을 측정하는 데 사용될 수 있다. 여기서 흡수 대역은 1640cm와 1540cm⁻¹나일론을 관찰했다. 1640cm⁻¹에서 후속 s-SNOM 이미징은 나일론 층과 PE 층 사이의 대비를 보였다. 샘플은 DSM의 호의를 제공.
