S8 TIGER

고성능 WD XRF

+/- 0.00005

고전압 정밀도

타의 추종을 불허하는 발전기 안정성으로 탁월한 분석 정밀도

300 μm

스팟 크기

샘플 매핑을 위한 가장 작은 스팟 크기

170 mA

여기 전류

최적의 조건에서 가벼운 원소에 대한 최상의 여기

유연하고 강력한 공정 및 품질 관리를 위한 WDXRF S8 TIGER 시리즈 2를 이용한 원소 분석

S8 TIGER 시리즈 2 WDXRF 분광계는 베릴륨에서 아메리슘에 이르는 모든 것을 위한 HighSense 기술을 통해 산업 품질 및 공정 제어를 위한 탁월한 정확도와 정밀도를 제공합니다. 인체 공학적 및 페일세이프 작동은 효율성에 매우 중요하며 최고의 분석 데이터는 SampleCare의 EasyLoad 매거진 및 계측기 보호와 함께 제공됩니다. 다국어 터치컨트롤 인터페이스를 통해 간단하고 직관적인 샘플 시작이 보장됩니다.
S8 TIGER 시리즈 2에는 WDXRF의 혁신적인 HighSense™ 기술이 함께 제공됩니다. 시멘트, 광물, 광업, 금속, 유리 및 세라믹의 공정 및 품질 관리를 위한 높은 정밀도 수준을 가능하게 하는 뛰어난 선형 다이나믹 레인지를 제공합니다.
XRF2 매핑 도구를 통해 S8 TIGER 시리즈 2는 고해상도 WDXRF 기술과 새로운 HighSense 빔 경로를 기반으로 작은 스팟 애플리케이션에 대해 가장 작은 스팟 크기와 최고 해상도를 제공합니다.

S8 TIGER SERIES 2 | XRF Wavelength Dispersive (WDX) Spectrometer

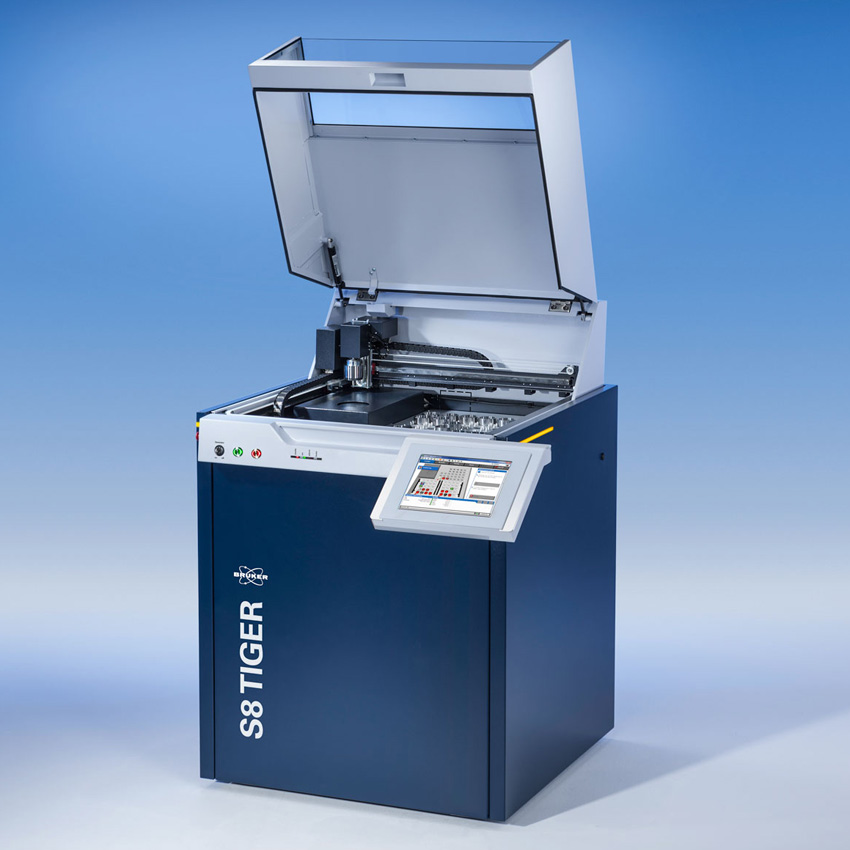

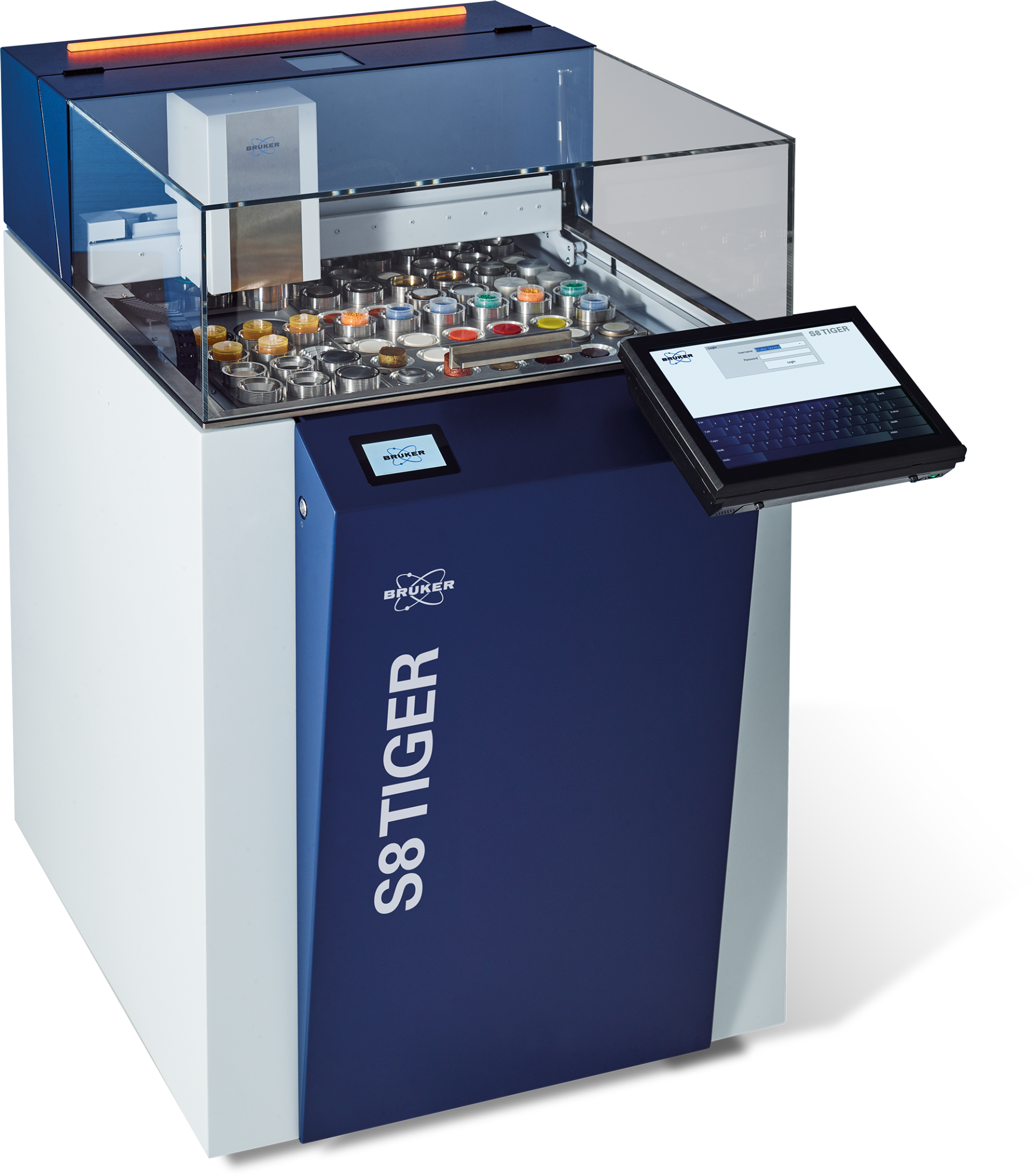

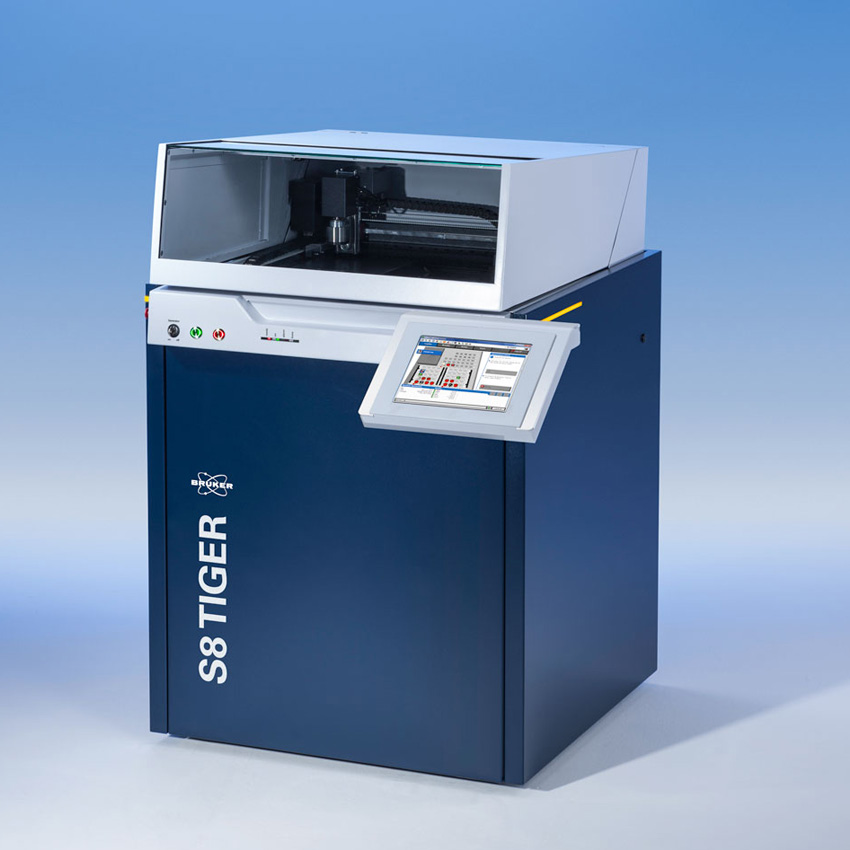

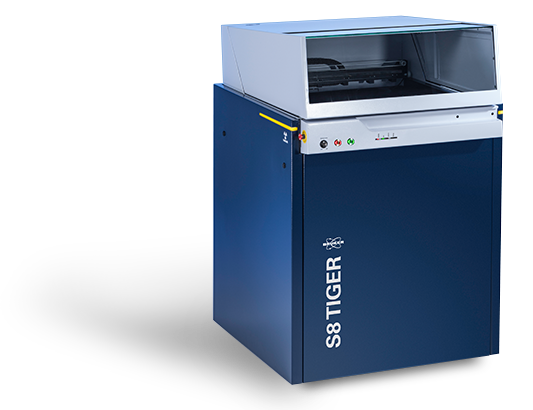

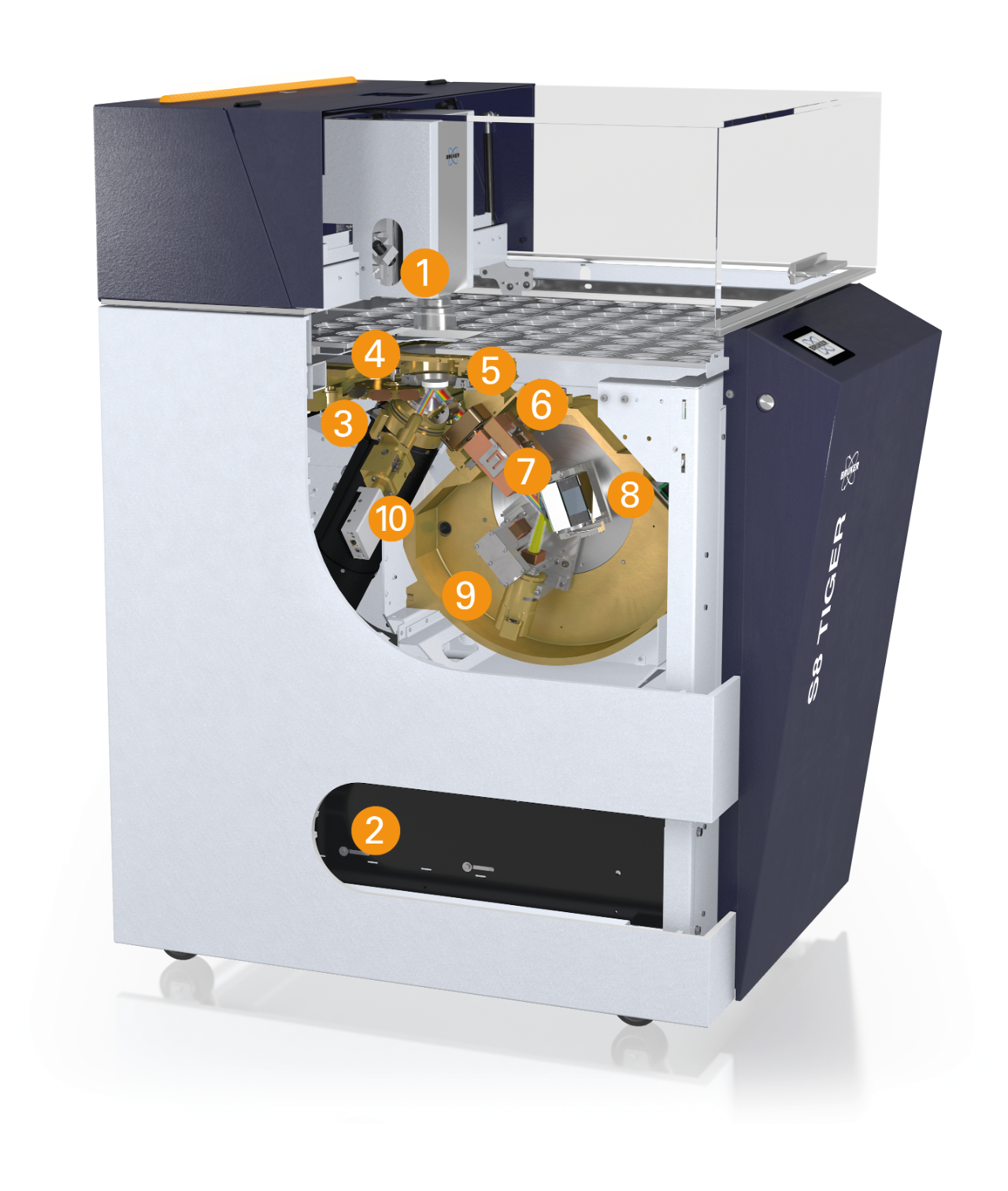

S8 TIGER 시리즈 2 - 고성능 순차 WDXRF 분광계

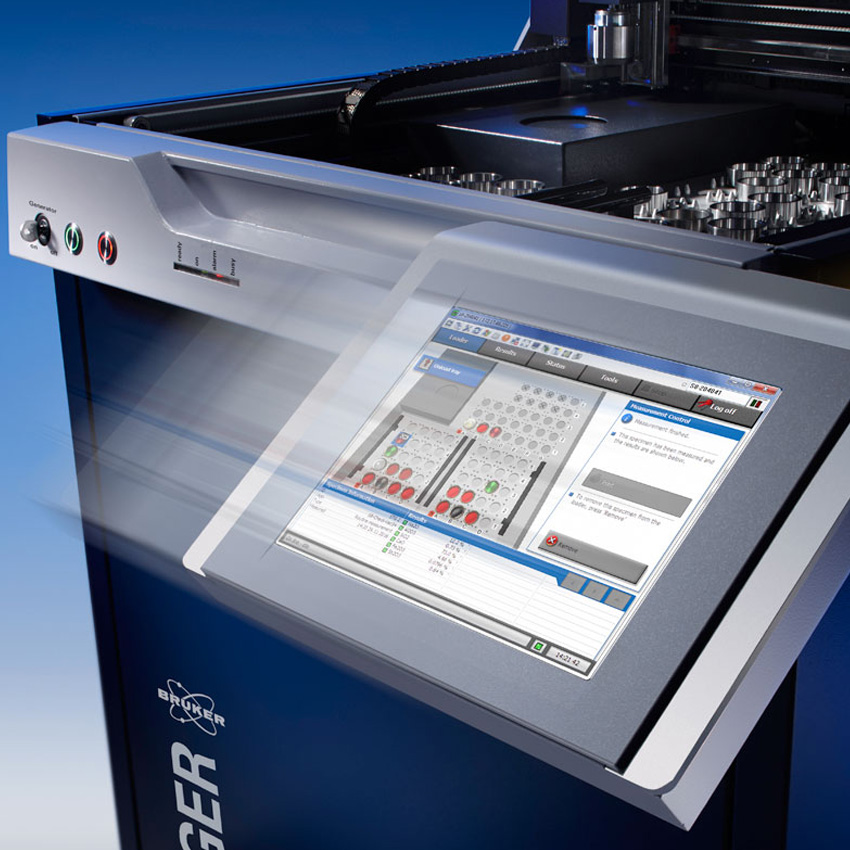

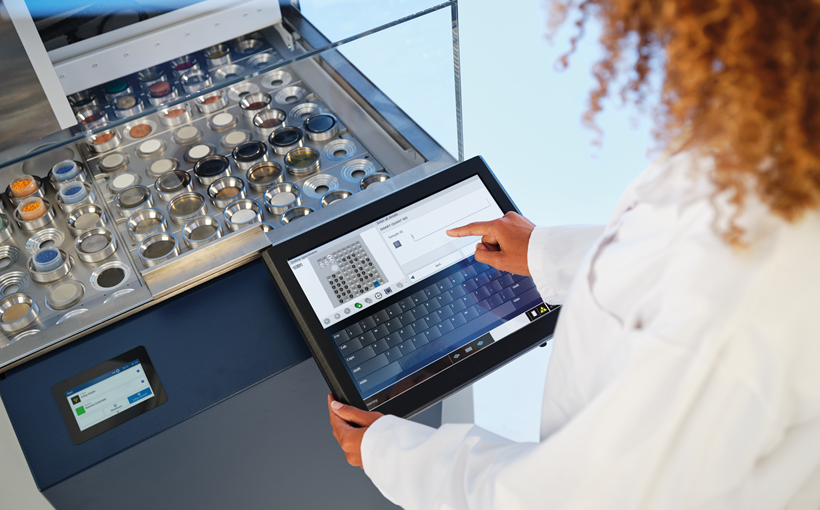

TouchControl 인터페이스 - 쉽고 직관적이며 안전한 작동

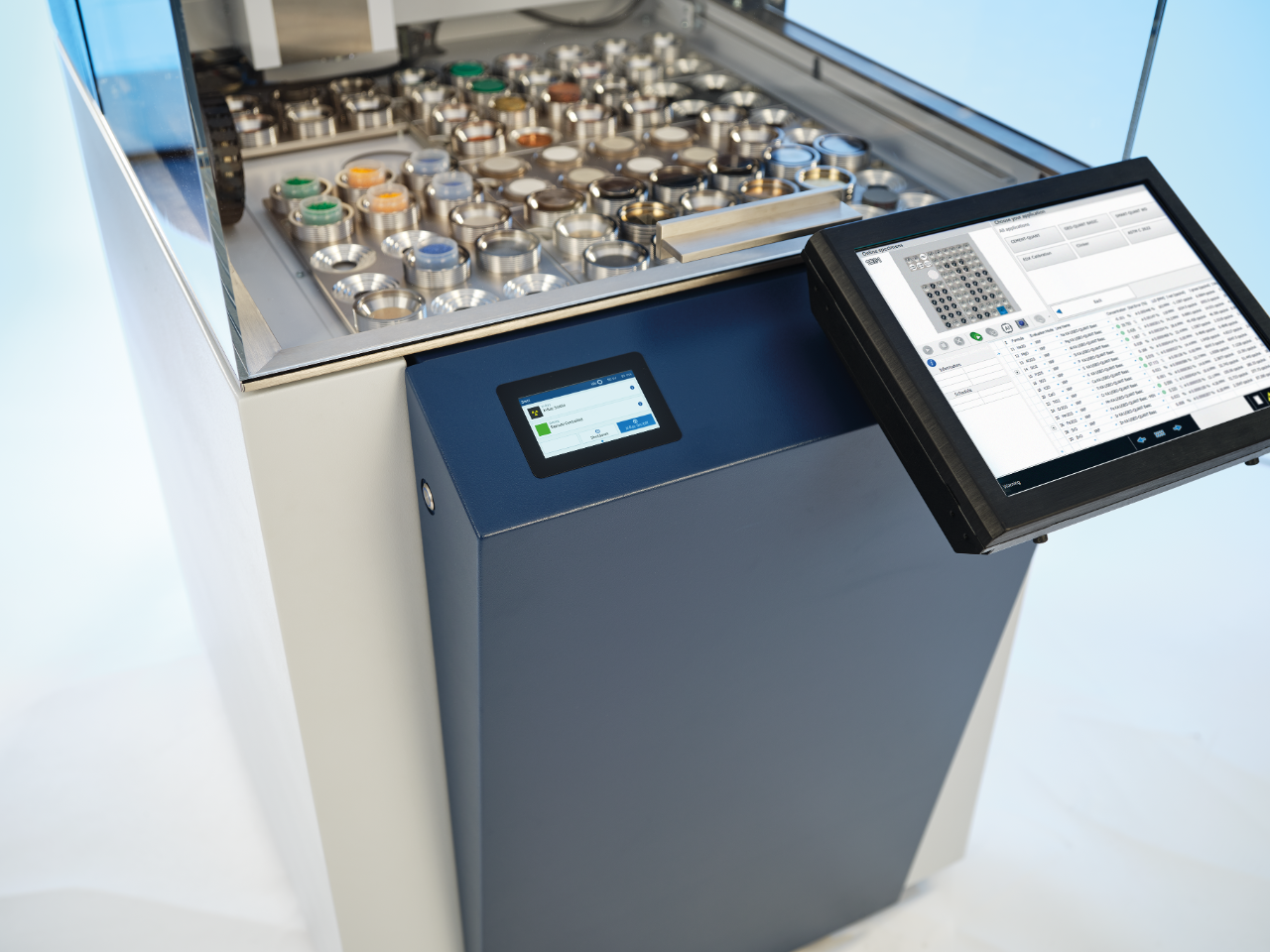

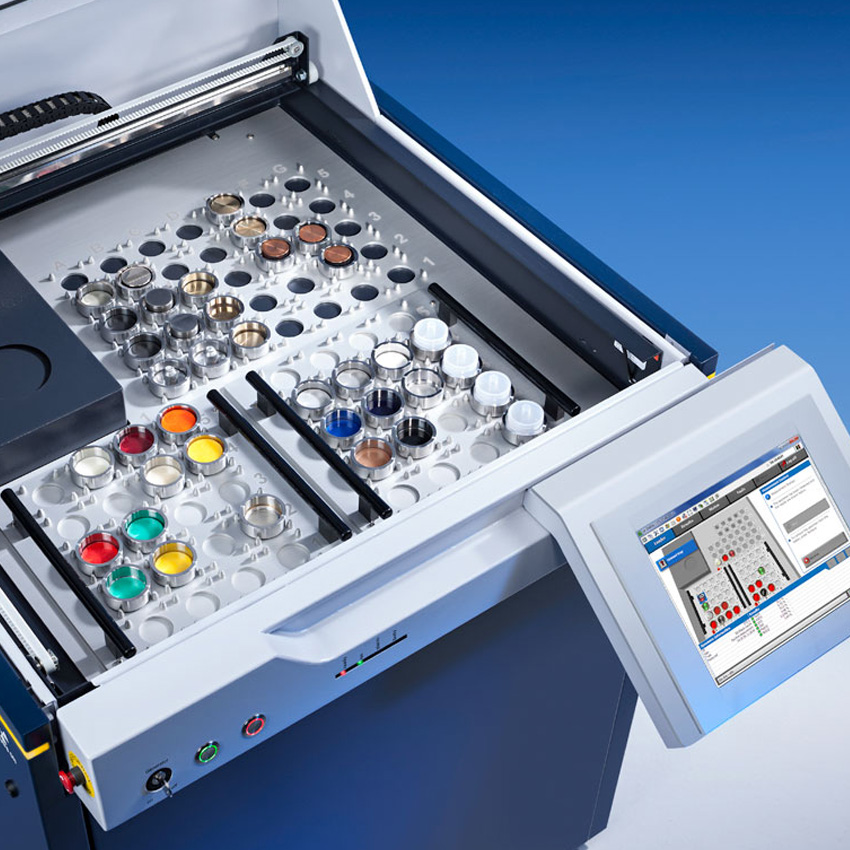

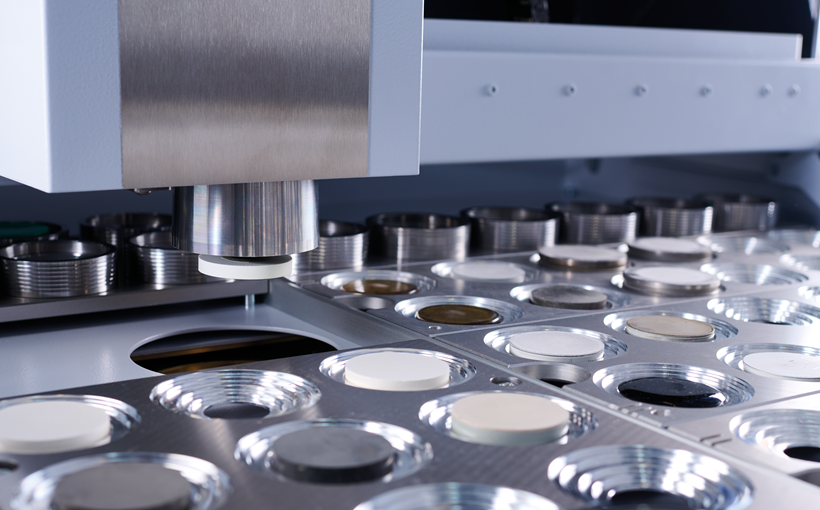

EasyLoad - 액체 및 고체 샘플을 위한 지능형 샘플 매거진

EasyLoad - 무인 작동을 위한 높은 샘플 처리량

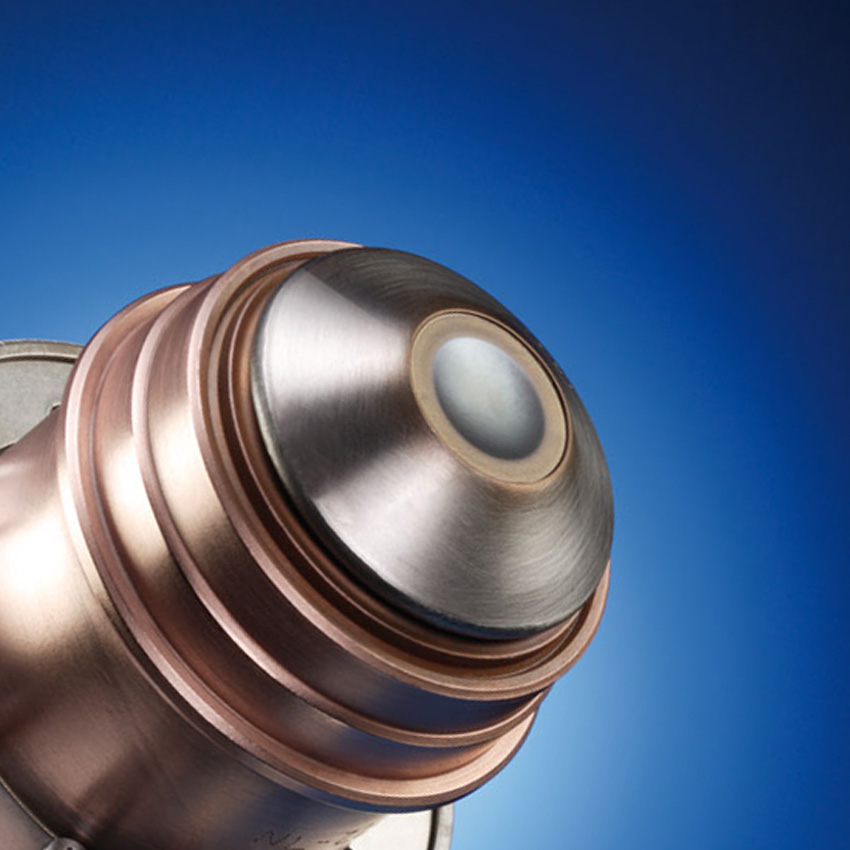

1, 3 또는 4 kW 전력의 HighSense X선 튜브 - 최대 170mA의 모든 요소에 대한 최적의 여기

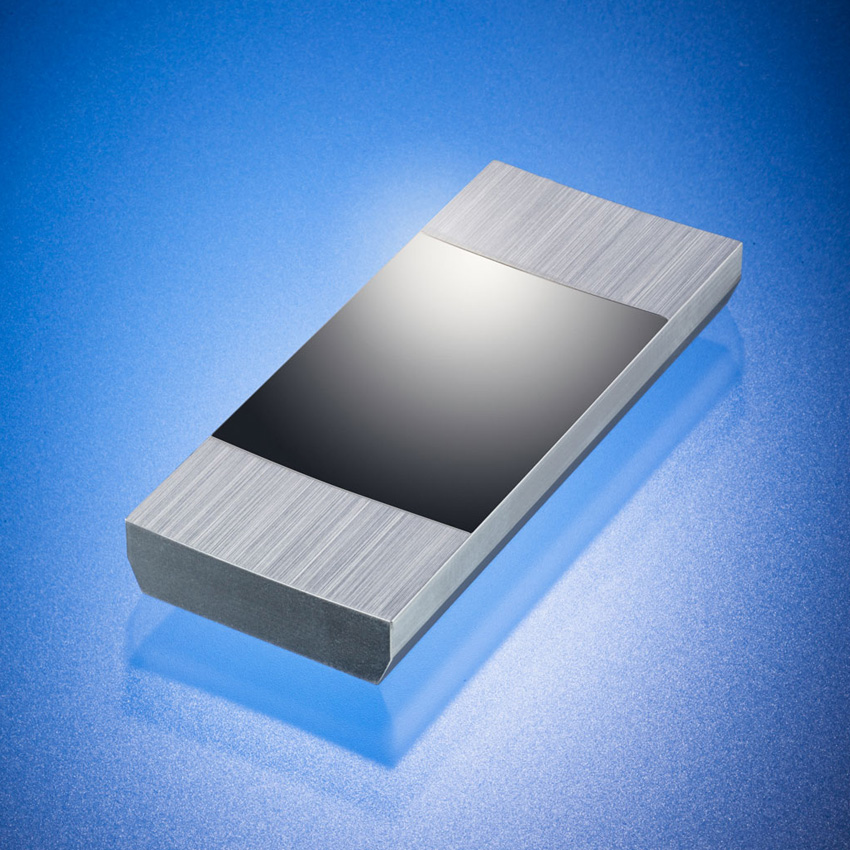

곡선 게르마늄 크리스탈 XS-Ge-C - P, S 및 Cl에 대한 최대 강도와 더 나은 해상도

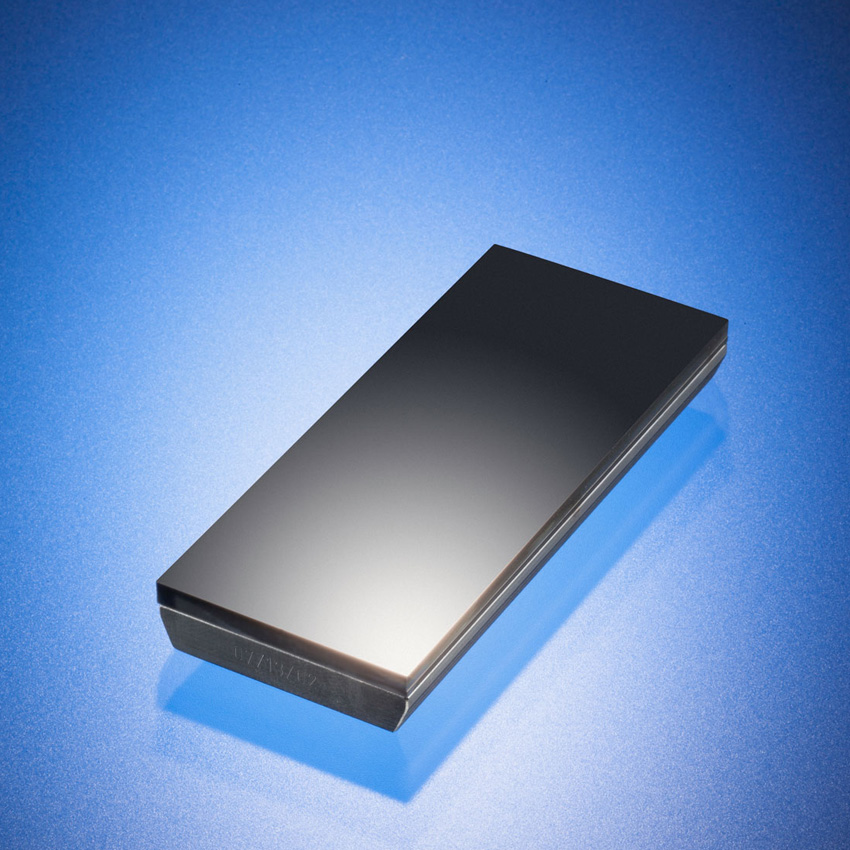

고강도 크리스탈 XS-400 - K에서 U까지 35% 더 높은 강도

곡선 PET 크리스탈 - Al Intensity Booster

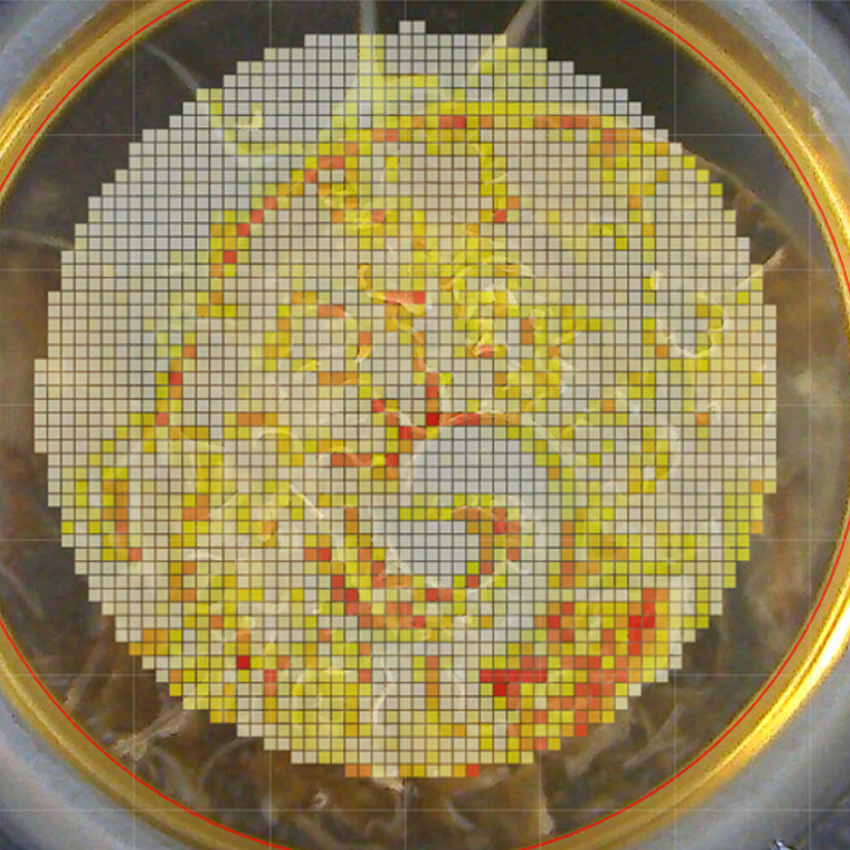

300 μm 스팟 크기 및 100 μm 스텝 크기의 XRF2 매핑 도구 샘플 매핑

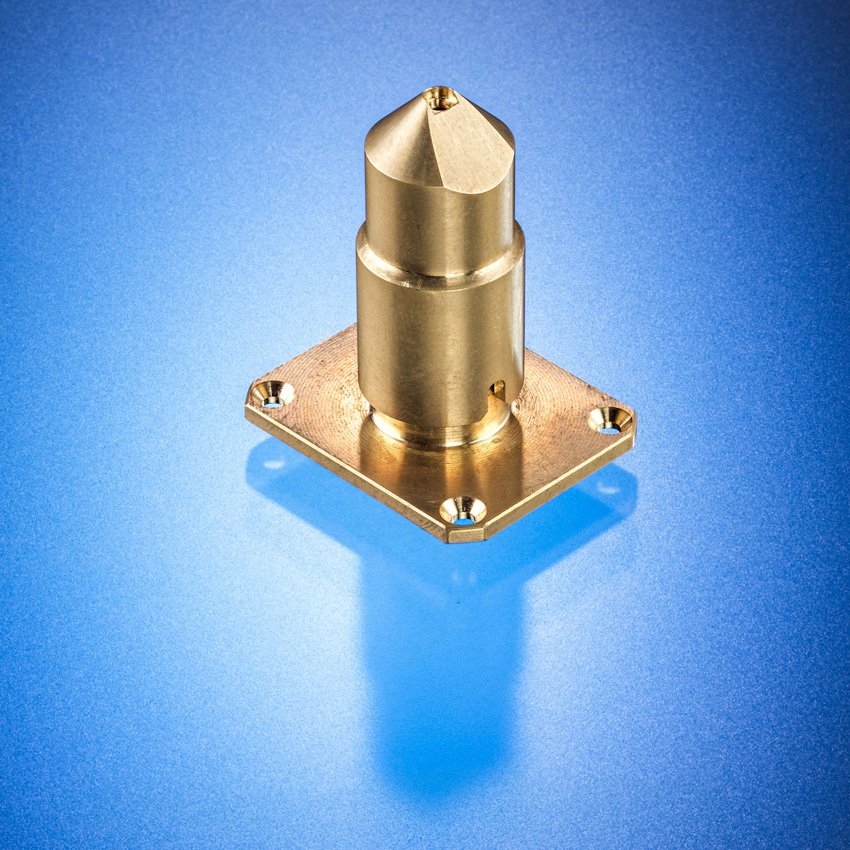

XRF2 매핑 도구 - 고강도 및 낮은 배경을 위한 300 μm 스노클 마스크

XRF2 매핑 도구 - 시각화용 소프트웨어

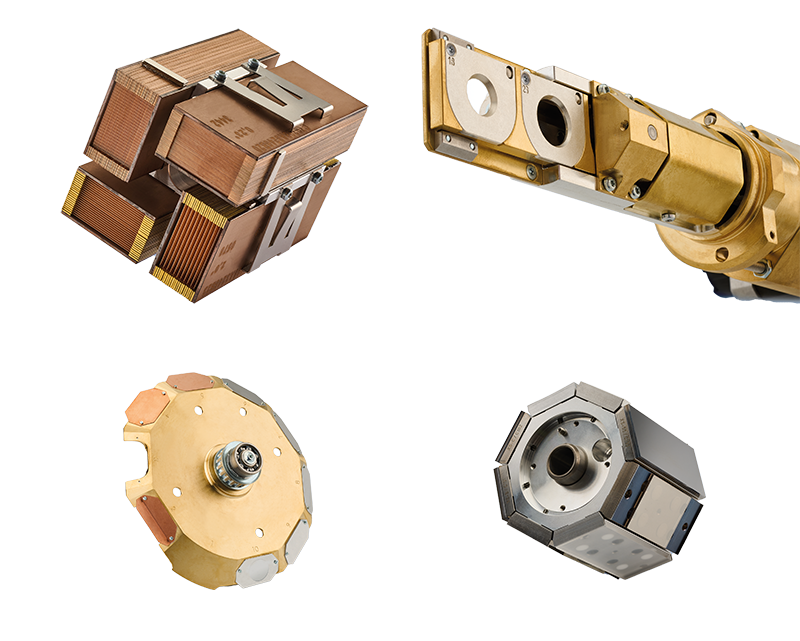

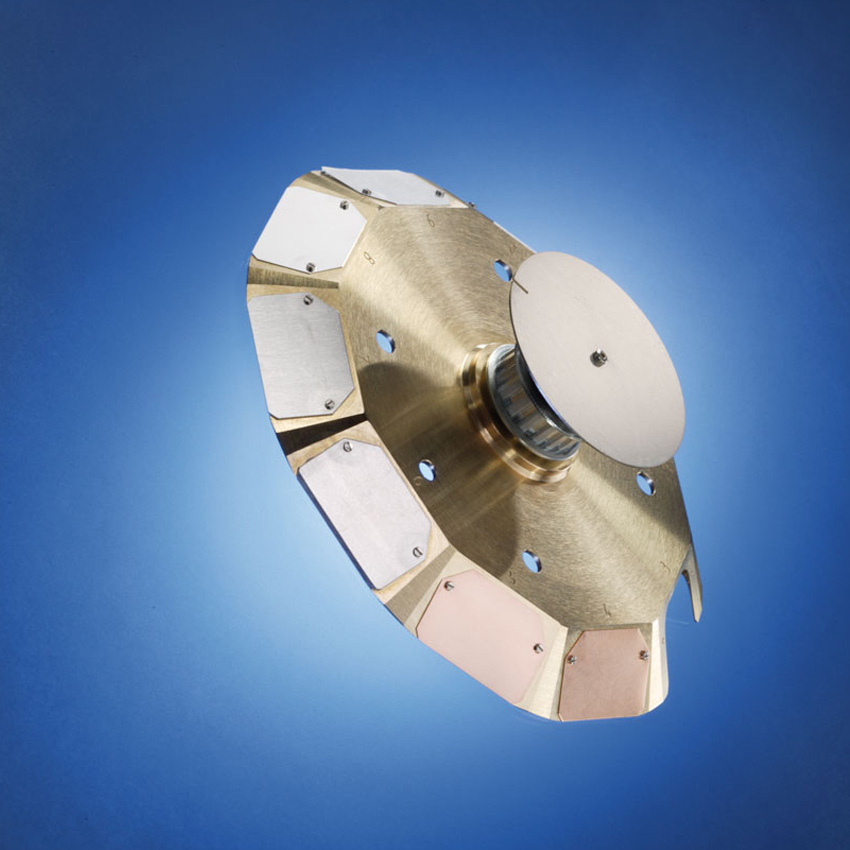

기본 빔 필터 체인저 - 모든 에너지 범위에서 최적의 낮은 스펙트럼 배경을 위한 10개 위치

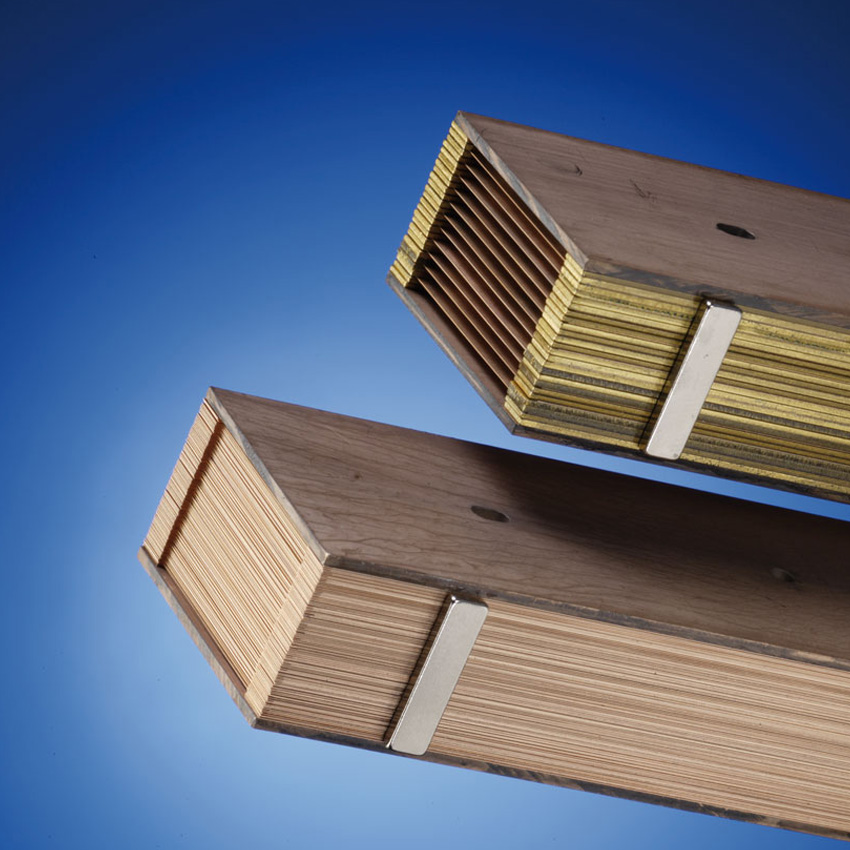

콜리메이터 - 강도 또는 해상도를 최적화하는 최고의 유연성을 위한 4위치 콜리메이터 체인저

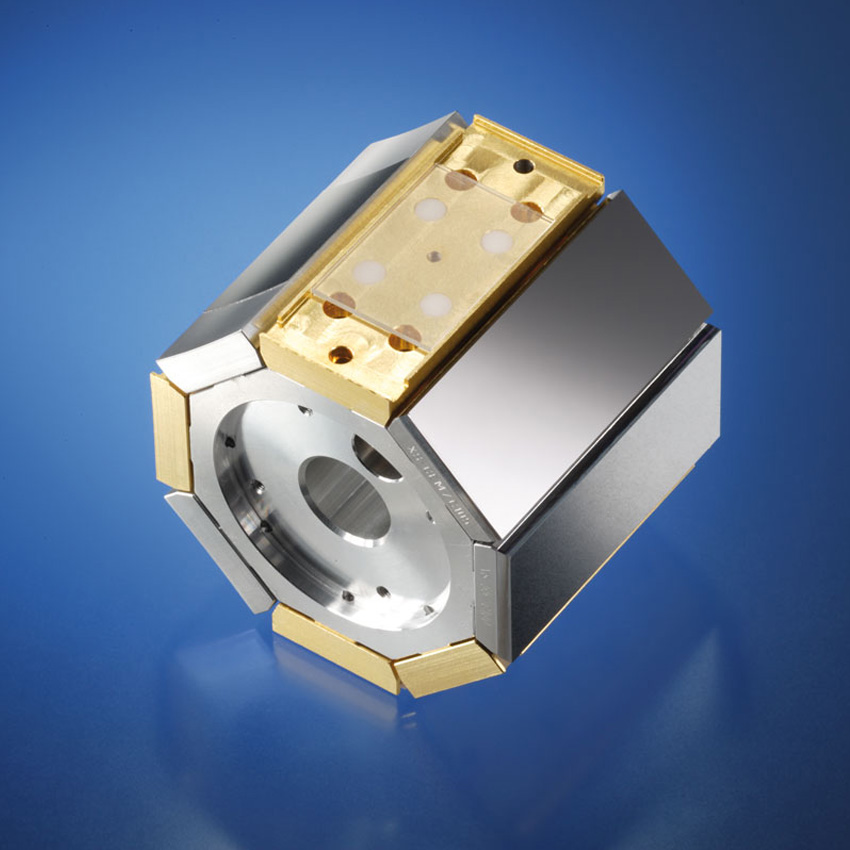

크리스탈 체인저 - 최대 8개의 분석기 결정 또는 고급 다층 옵틱

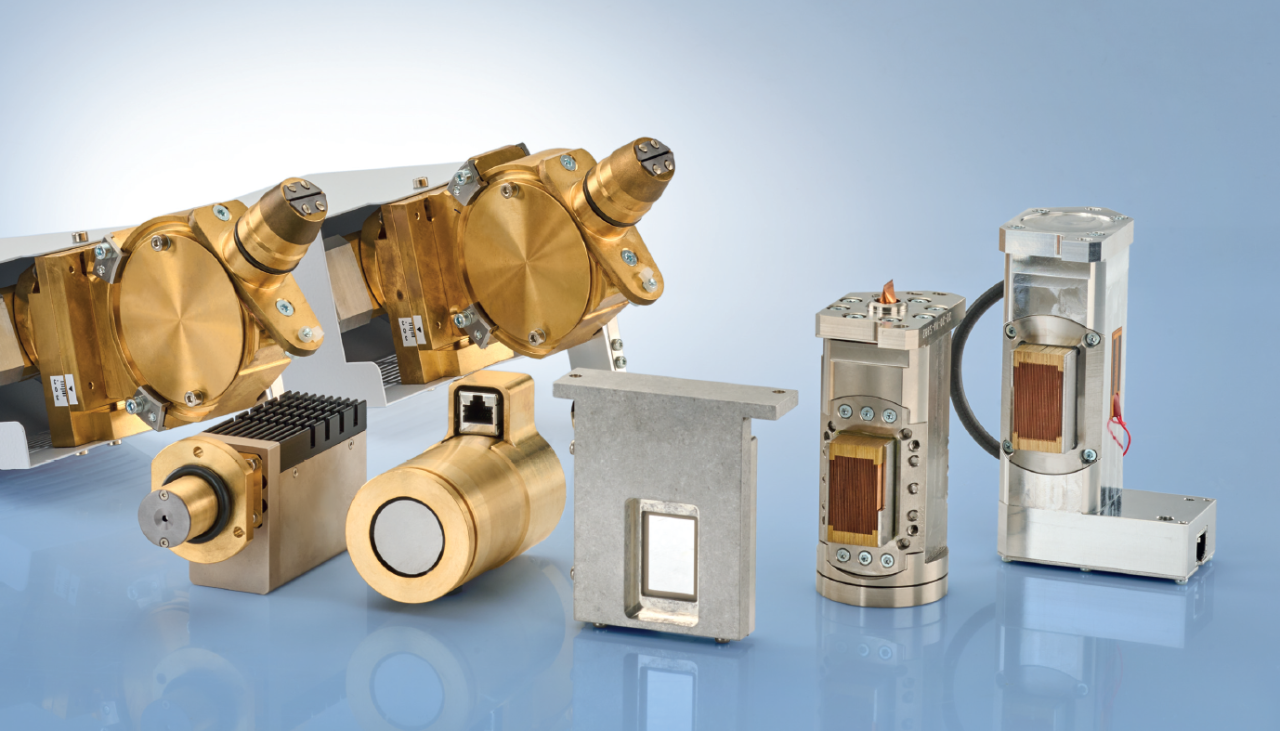

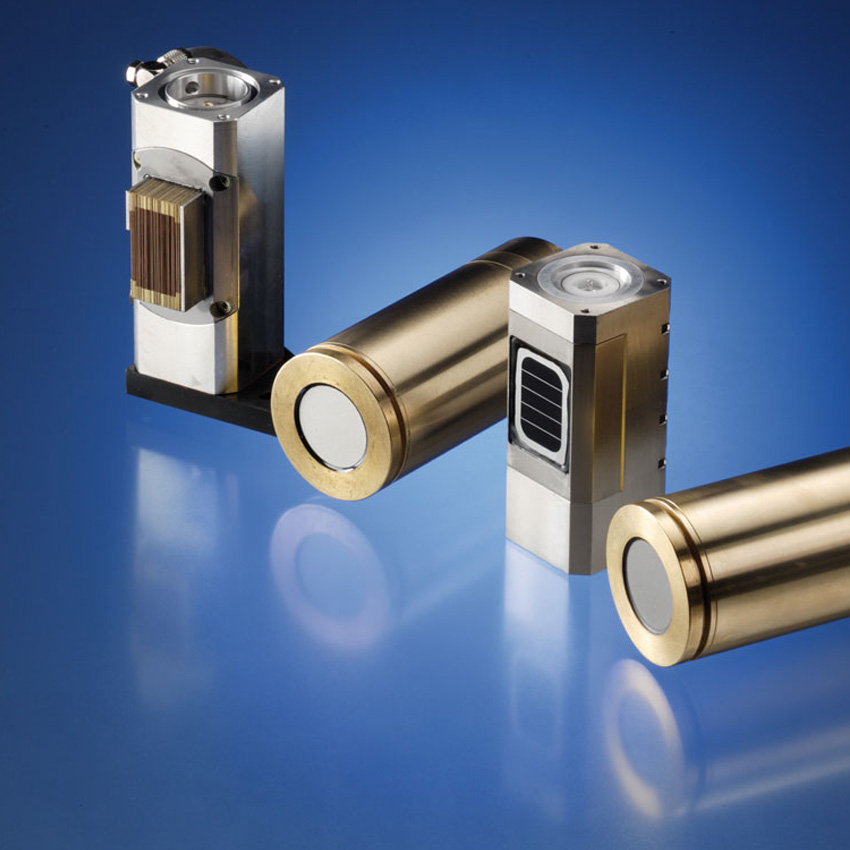

HighSense 검출기 - DynaMatch 기술을 갖춘 최대 13Mcps

S8 TIGER 시리즈 2는 어는 응용분야 발전에 도움이 될 수 있습니까?

S8 TIGER 시리즈 2 응용 프로그램

광물, 광업, 지질학

S8 TIGER 시리즈 2는 거의 모든 주기율표를 포함하는 지질학적 모니터링 및 미네랄 응용 프로그램에 이상적인 WDXRF 기기입니다. 타의 추종을 불허하는 분석적 유연성으로 주요 원소와 추적을 한 번의 실행으로 감지합니다. LiF 220 및 고강도 크리스탈 XS-400과 같은 고해상도 분석기 결정의 선택으로 지질학자들은 필요한 전체 정보를 얻을 수 있습니다.

GEO-QUANT에 대한 자세한 내용 보기

S8 TIGER 시리즈 2 응용 프로그램

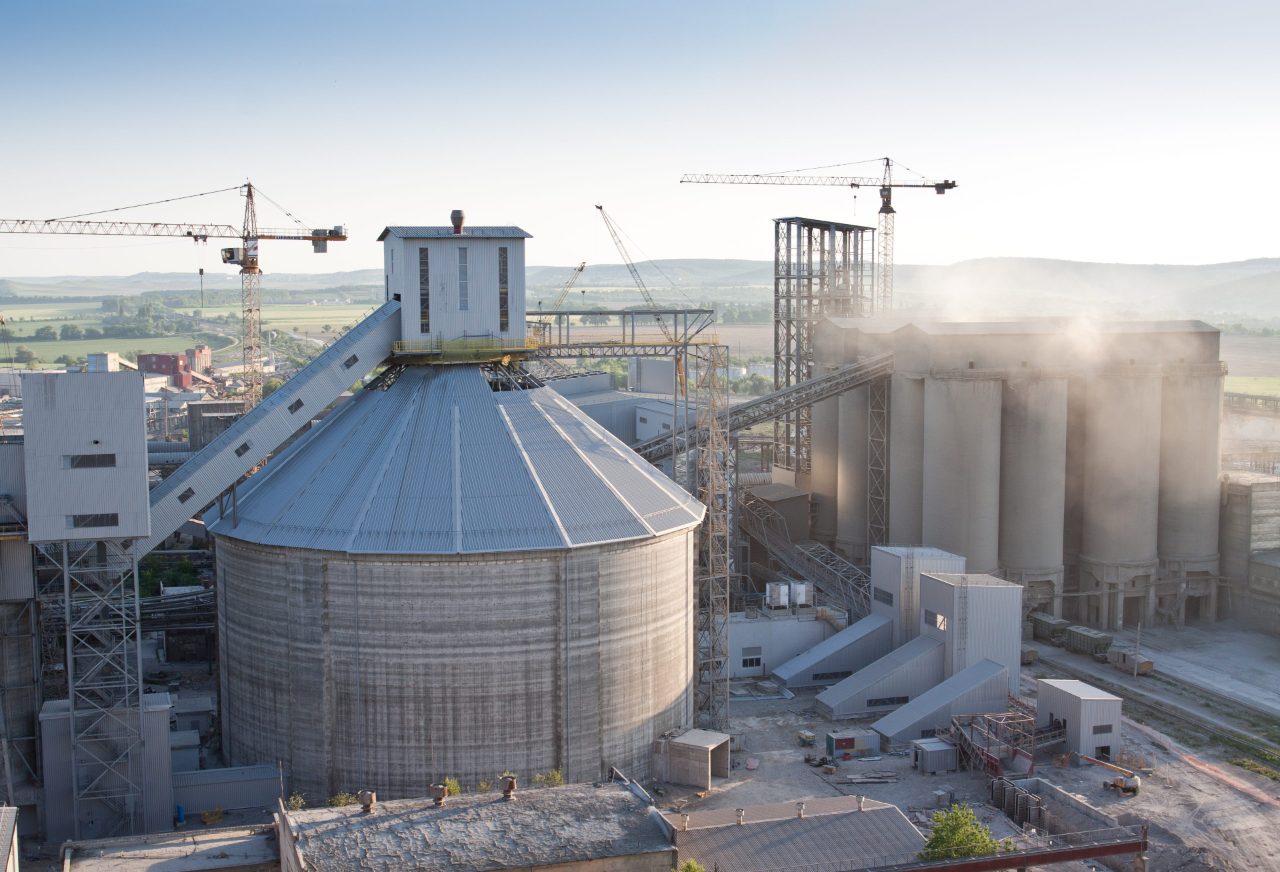

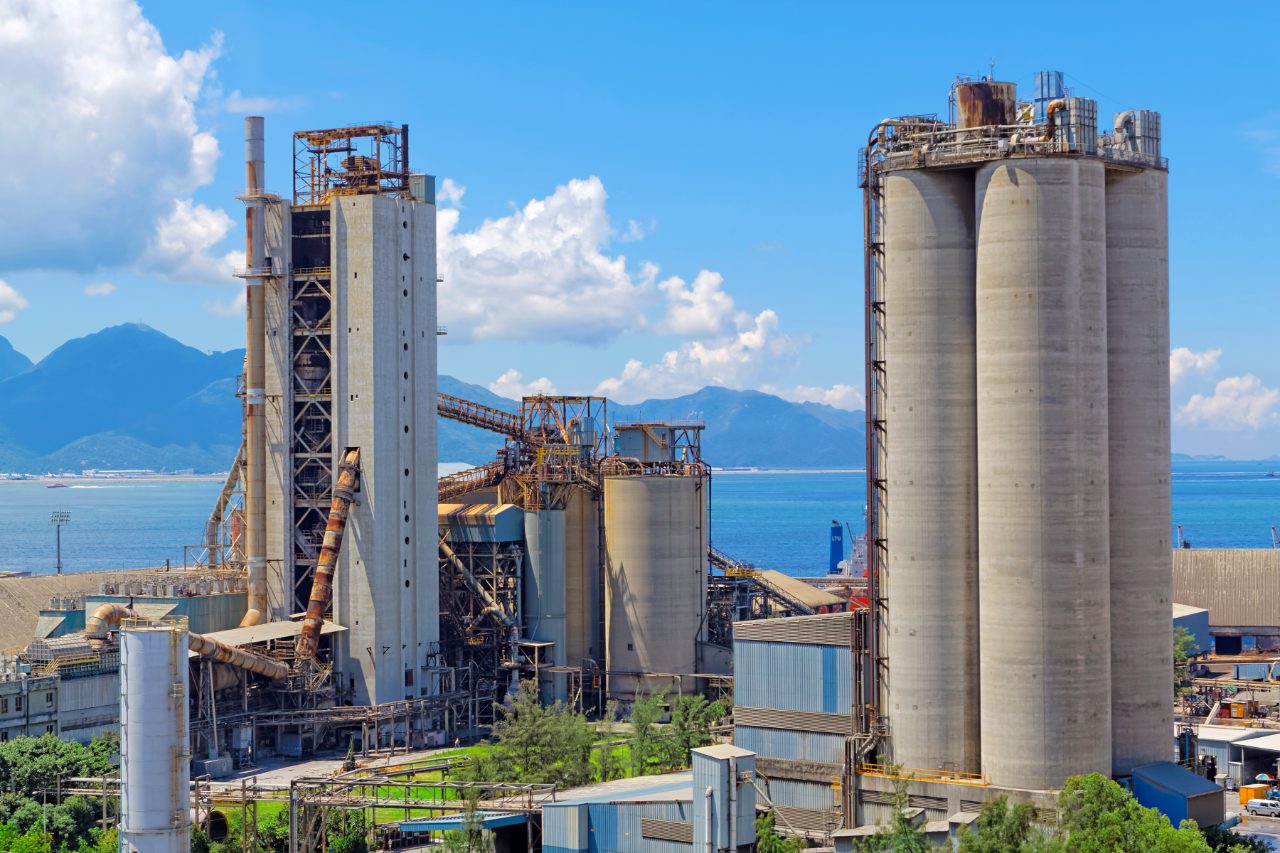

시멘트 및 건설 자재

S8 TIGER 시리즈 2는 시멘트 공장의 실험실에 적합합니다: HighSense WDXRF 기술과 전문 분석기 크리스탈 XS-CEM을 통해 모든 공정 재료(원료, 원료, 원료, 클링커, 핫식사, 시멘트) 및 이차 재료(용광로 슬래그, AFR)에 대한 정밀도를 제공합니다. 대체 연료의 미량 원소 검출, 친환경 시멘트 또는 황 스펙션과 같은 특별한 요구 사항은 S8 TIGER 시리즈 2를 통해 쉽게 수행됩니다.

CEMENT-QUANT에 대한 자세한 내용 보기

S8 TIGER 시리즈 2 응용 프로그램

석유화학 및 폴리머

모든 석유 화학 WDXRF 응용 프로그램에 대한 S8 TIGER 시리즈 2보다 더 나은 장비는 없습니다. 다이렉트 로딩, 샘플케어 및 자동 액체 샘플 검출 고장비 가동 시간이 보장되는 안전한 액체 샘플 처리가 보장됩니다. 저온 튜브 헤드 및 대기압 헬륨 모드는 연료와 같은 휘발성 시료의 안전한 분석도 가능하게 하고 가솔린의 황 검출 한계는 0.2ppm(XS-GE-C의 경우 4kW에서 100초)으로 세계 기록을 요구합니다! 2가지 헬륨 모드와 작은 샘플 챔버가 고유한 낮은 운영 비용의 주된 이유입니다. 한 병의 헬륨으로 최대 주행 거리입니다! 하위 ppm 수준의 버진 폴리머 불순물 또는 최대 몇 %의 충전 플라스틱 첨가제 분석 - 이 모든 것이 S8 TIGER 시리즈 2로 마스터됩니다.

Petro-QUANT에 대한 자세한 내용

S8 TIGER 시리즈 2 응용 프로그램

철 및 비철 금속

S8 TIGER 시리즈 2를 사용하면 금속 생산의 모든 관련 재료에 대한 품질 및 공정 제어가 간단합니다. HighSense 기술을 기반으로 모든 중요한 요소에 대해 최상의 계산 통계를 달성하기 위해 최대 강도를 제공합니다. 정밀도 및 계측기 가동 시간과 S8 TIGER의 다이렉트로딩이 함께 제공됩니다. S8 TIGER 시리즈 2는 금속, 내화, 첨가제 및 슬래그에 이르는 모든 재료에 필요한 분석 유연성을 제공합니다. 동시에 다른 샘플 유형 - 고형, 압착 펠릿, 융합 구슬 및 액체 (오일)는 안전하고 신속하게 처리됩니다.

Metal-QUANT에 대한 자세한 내용 보기

S8 TIGER 시리즈 2 응용 프로그램

연구 개발, 학계

S8 TIGER 시리즈 2는 R&D 의 과학자와 학계에서 가장 어려운 과제를 해결하는 이상적인 WDXRF 기기입니다. HighSense 기술을 통해 타의 추종을 불허하는 분석적 유연성과 가벼운 요소에 대한 최적의 조건으로 S8 TIGER 시리즈는 결과에 대한 자리를 제공합니다! QUANT-EXPRESS 완전 통합 표준 솔루션은 사용자 보정 응용 프로그램에 요소를 추가할 때 분석 유연성을 확장합니다. 비 일상적인 도전을 마스터하는 쉬운 방법! 300nm 스팟 크기와 100nm 스텝 크기로 구성된 XRF2 스몰 스팟 매핑을 통해 WDXRF의 최고의 광요소 감도, EDXRF보다 최적의 해상도, HighSense 광학으로 인한 중부하 요소에 대한 검출 한계가 더 나은 작은 스팟 매핑을 가능하게 합니다. 고고학, 배터리, 전자 제품 및 신소재를 위한 필수 도구!

ML plus QUANT-EXPRESS에 대한 자세한 내용 보기

S8 TIGER Series 2 Specifications


Systems	S8 TIGER 1 kW 1kW 50 kV max. 50 mA max.	S8 TIGER 3 kW 3 kW 60 kV max. 150 mA max.	S8 TIGER 4 kW 4 kW 60 kV max. 170 mA max.
X-ray tubes	Rh, 75 μm Be Window	Rh, 75 μm Be Window Rh, 50 μm Be Window, SampleCare protective coating Rh, 28 μm Be Window, SampleCare protective coating Cr, max.3.3 kW	Rh, 75 μm Be Window Rh, 50 μm Be Window, SampleCare protective coating Rh, 28 μm Be Window, SampleCare protective coating Cr, max.3.3 kW
Collimator	Automatic collimator changer (up to 4)
Analyzer crystals	Automatic crystal changer (up to 8) Included: XS-55, PET, LiF (200) Optional: XS-B, XS-C, XS-N, XS-PET-C, XS-CEM, XS-Ge-C, LiF (220), LiF (420), ADP, Ge, TlAP, InSb, XS-N-HS, XS-100, XS-400, XS-InSb-C
DynaMatch™	Linear intensity range more than 13 million cps
HighSense Detectors	Proportional flow counter and Scintillation Counter: Capacity more than 3 Mio cps, 2 Mio cps linear range
XRF²	High Resolution and high Intensity Element Mapping with 0.3 mm and 1.25 mm spot (FWHM)
Automated Mask Changer	Automatic masks : closed (SampleCare;) 34 mm, 28 mm, 23 mm, 18 mm, 8 mm (BeamGuide), 5 mm (BeamGuide)
TouchControl™ 1)	Integrated touchscreen for easy and intuitive operation
SampleCare™ 1)	X-ray tube and goniometer protected by contamination shields Sample and spectrometer chamber separated by programmable vacuum seal
EasyLoad™ 1)	Automatic sample recognition Portable sample trays
Power requirements	208 – 240 V (1P/3P) 50/60 Hz	208 V, 60 Hz (1P/3P) 230 V, 50/60 Hz (3P)
Compressed air	Not required
Detector gas		P5 gas (5% methane, 95% argon) for flow counter P10 gas (10% methane, 90% argon) for flow counter
External cooling water	No cooling water	Cooling water Water consumption automatically regulated and minimized, short term interruptions are compensated
Dimensions (height x width x depth)	135 cm x 84 cm x 90 cm; 53.1” x 33.1” x 35.4”	135 cm x 84 cm x 104 cm; 53.1” x 33.1” x 41”
	Touchscreen: Allows additional width of 49 cm (19.3’’)
	446 kg	476 kg
Quality & safety	DIN EN ISO 9001:2008 CE certified Fully radiation protected system; radiation < 1 μSv/h (BfS 09/07 V RöV)
1) optional packages
