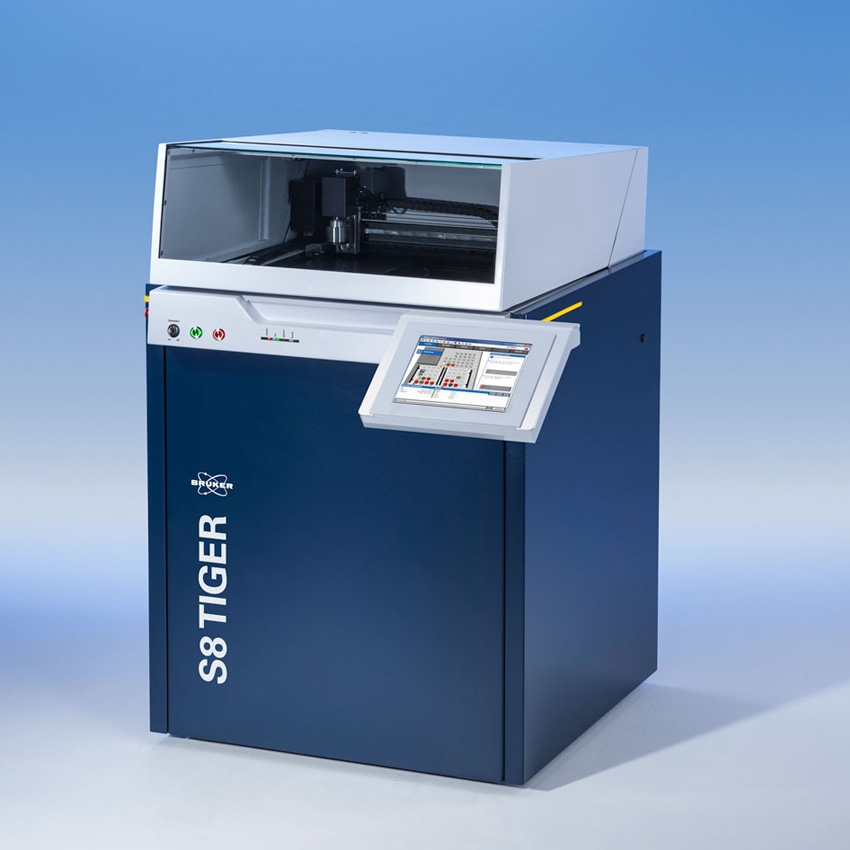

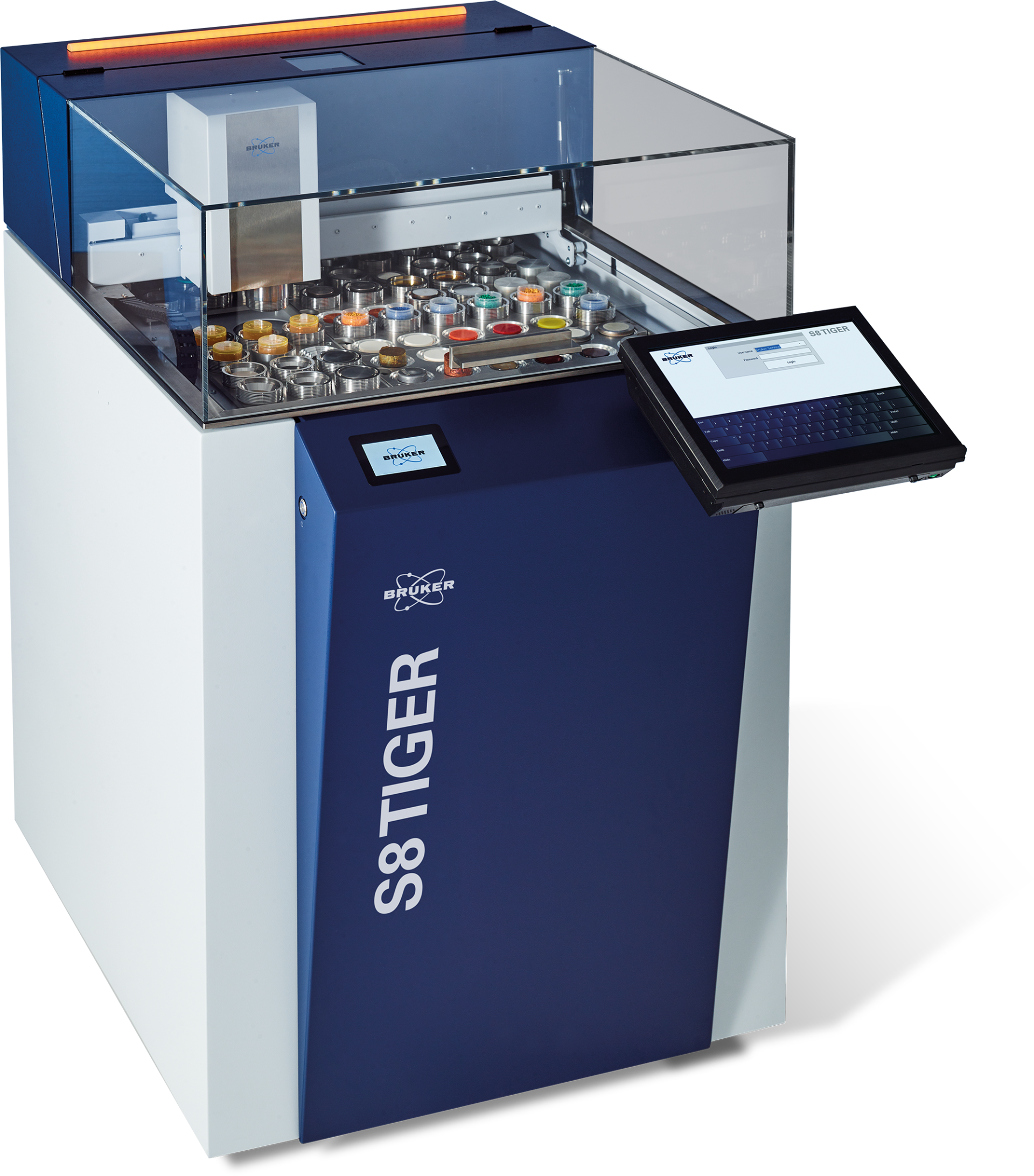

S8 TIGER Series 2
パフォーマンスと使い易さを両立

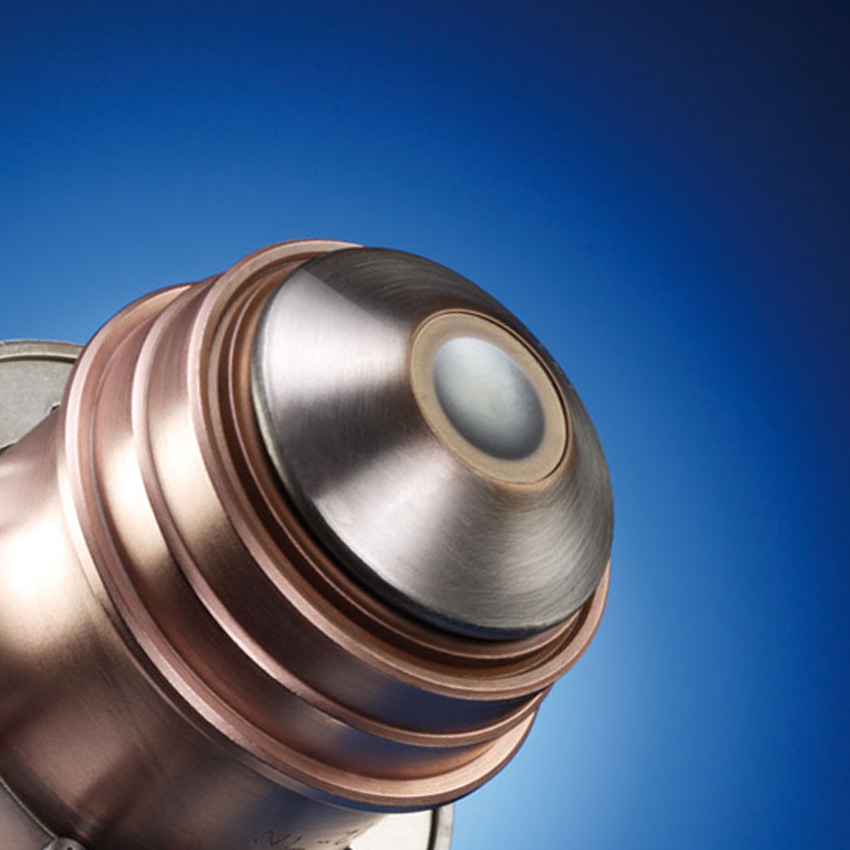

HighSenseテクノロジー
高性能 波長分散型XRF
WDXRF S8 TIGER Series 2で最高の元素分析を実現し、柔軟で正確な工程管理と品質管理を実現

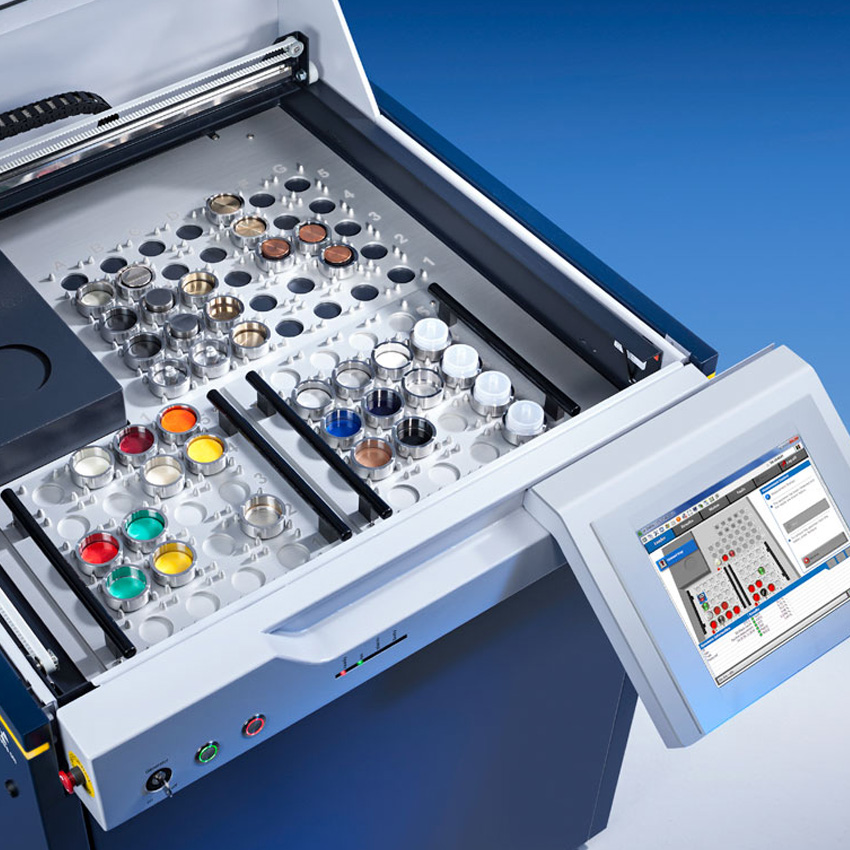

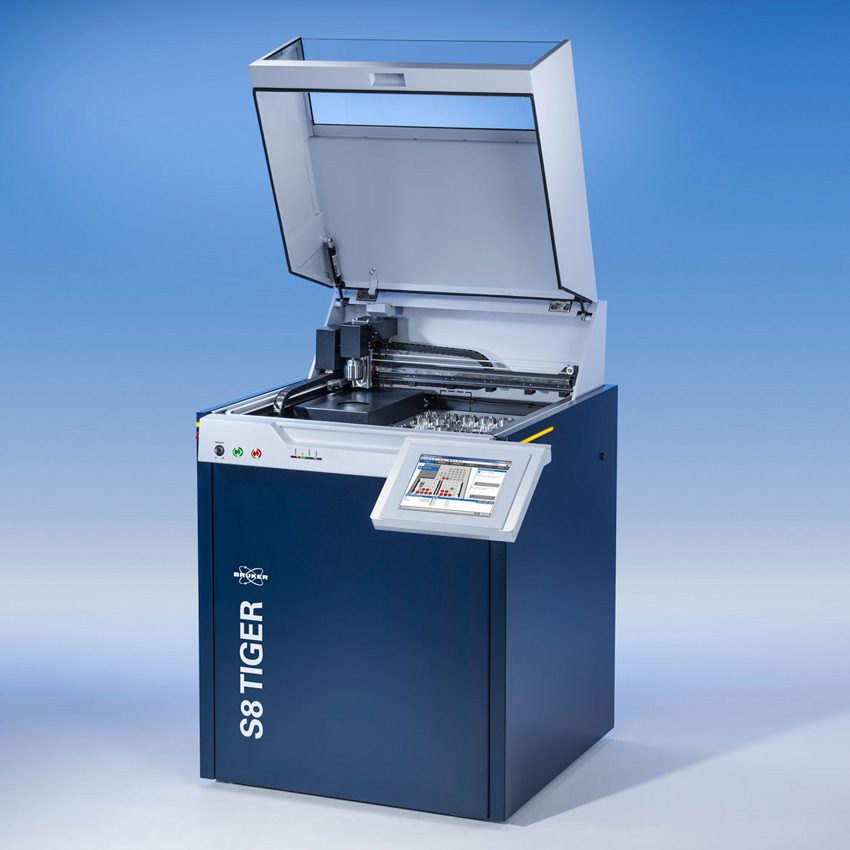

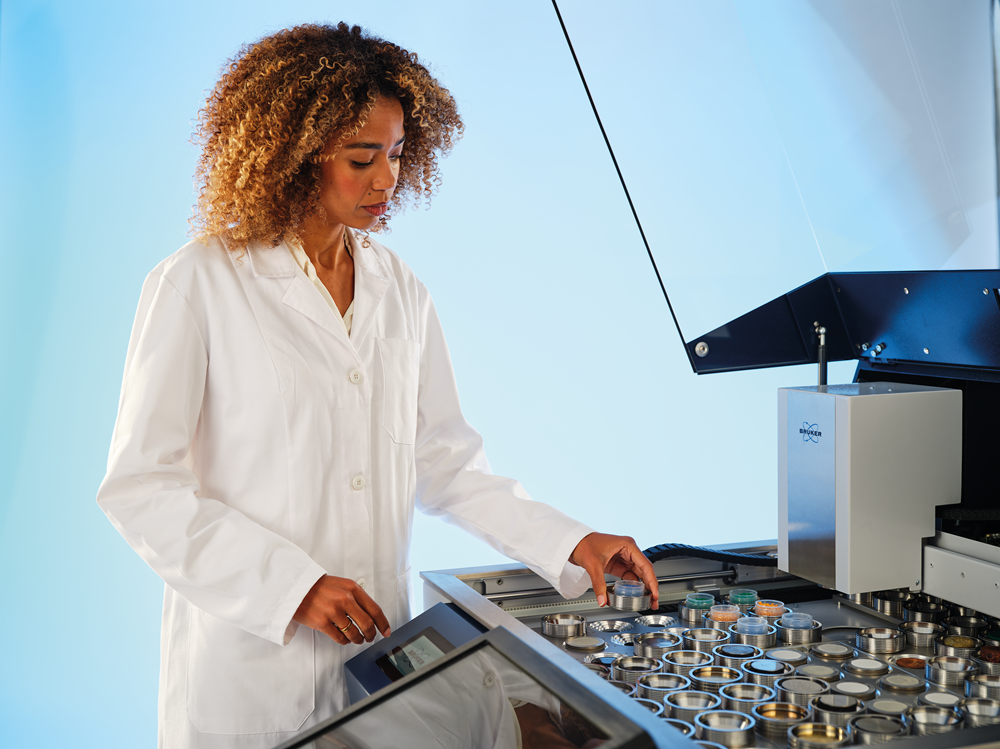

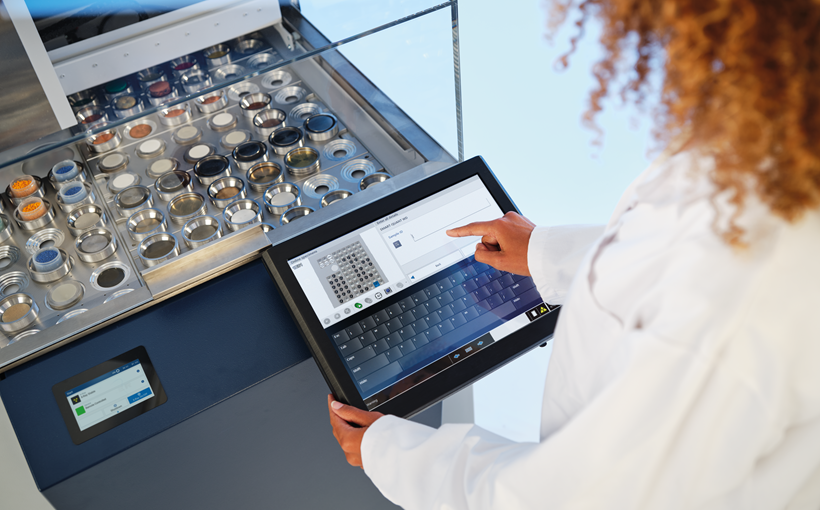

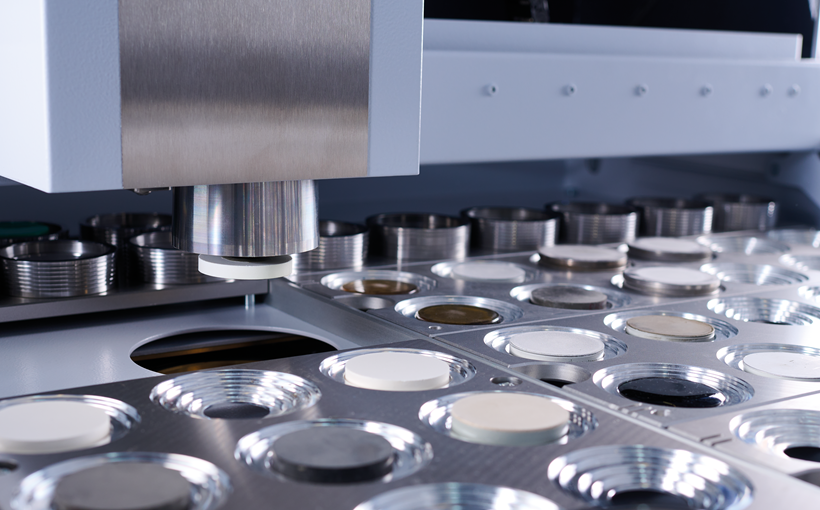

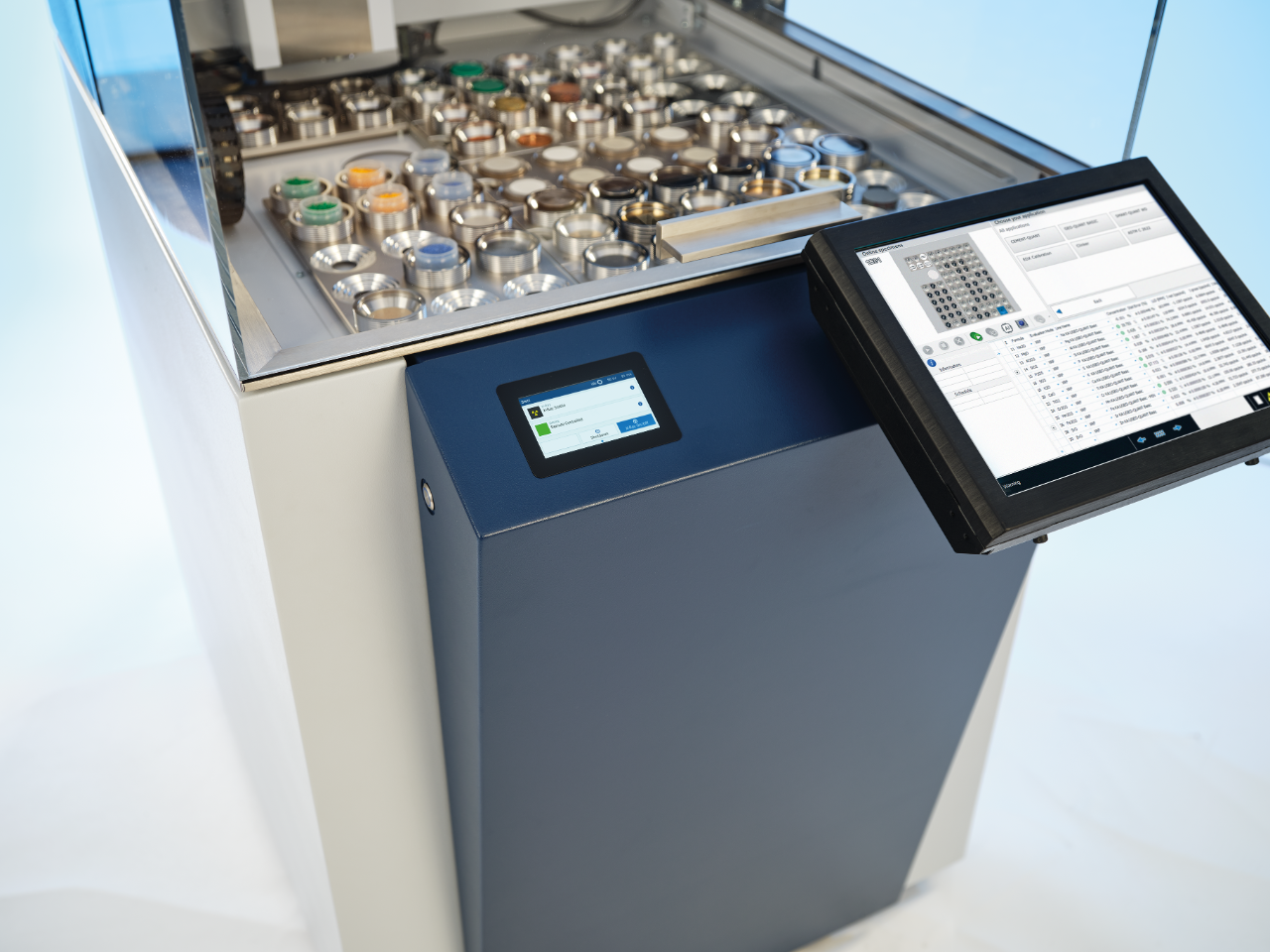

WDXRF S8 TIGER Series 2はベリリウムからアメリシウムまでのすべての元素を対象とし、品質および工程管理のための卓越した正確性と精度を実現します。人間工学に基づいてフェイルセーフ操作を可能とするEasyLoadマガジン、そしてSampleCareによる装置の保護機能が最高の分析データを提供します。多言語表示対応のTouchControlインターフェイスはシンプルかつ直感的なサンプル測定が可能です。
S8 TIGER Series 2には、WDXRFの革新的な技術が搭載されています。セメント、ミネラル、鉱業、金属、ガラス、セラミックスのプロセスおよび品質管理の高精度レベルを可能にする優れたダイナミックレンジを提供します。

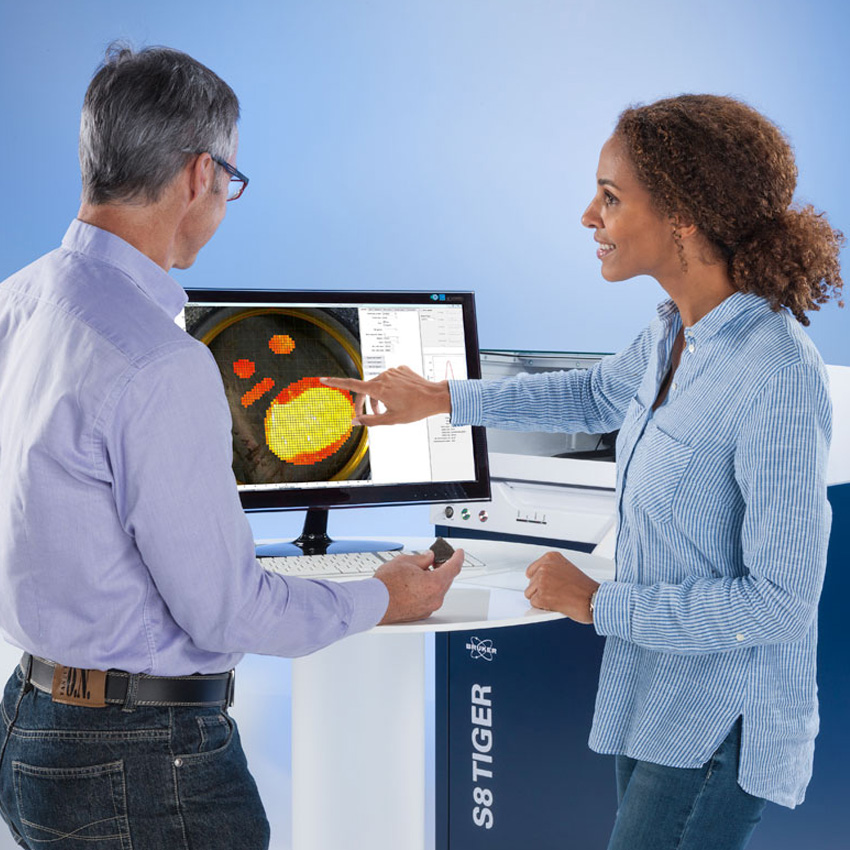

XRF2マッピングツールは、WDXRF測定をベースにした微小スポットアプリケーション向けであり、最小300 µmのスポットサイズと最高の分解能を提供します。新しいHighSenseビームパスにより、軽元素から重元素までそれぞれ最適条件で測定します。
S8 TIGER Series 2のアプリケーション
ミネラル、鉱物、地質学

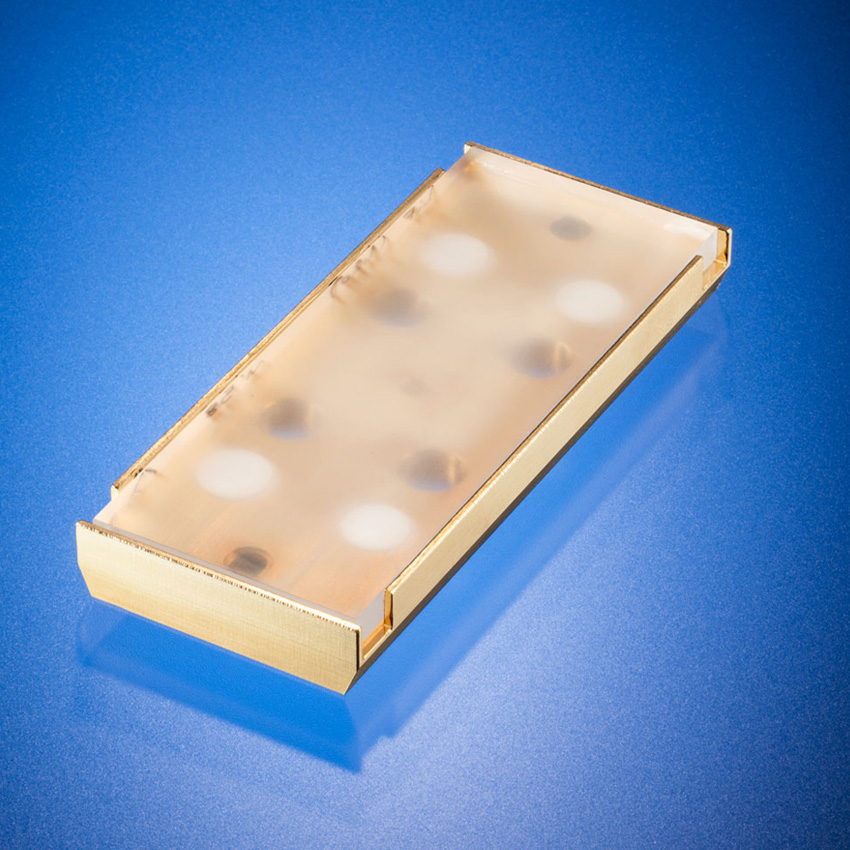

S8 TIGER Series 2は、周期表のほとんどをカバーする地質モニタリング用の理想的な分析装置です。比類のない柔軟性により、主成分から微量線分元素までを1回で測定します。LiF 220や高感度XS-400などの高分解能分光結晶を選択することで、地質学者は必要な情報をすべて入手できます。

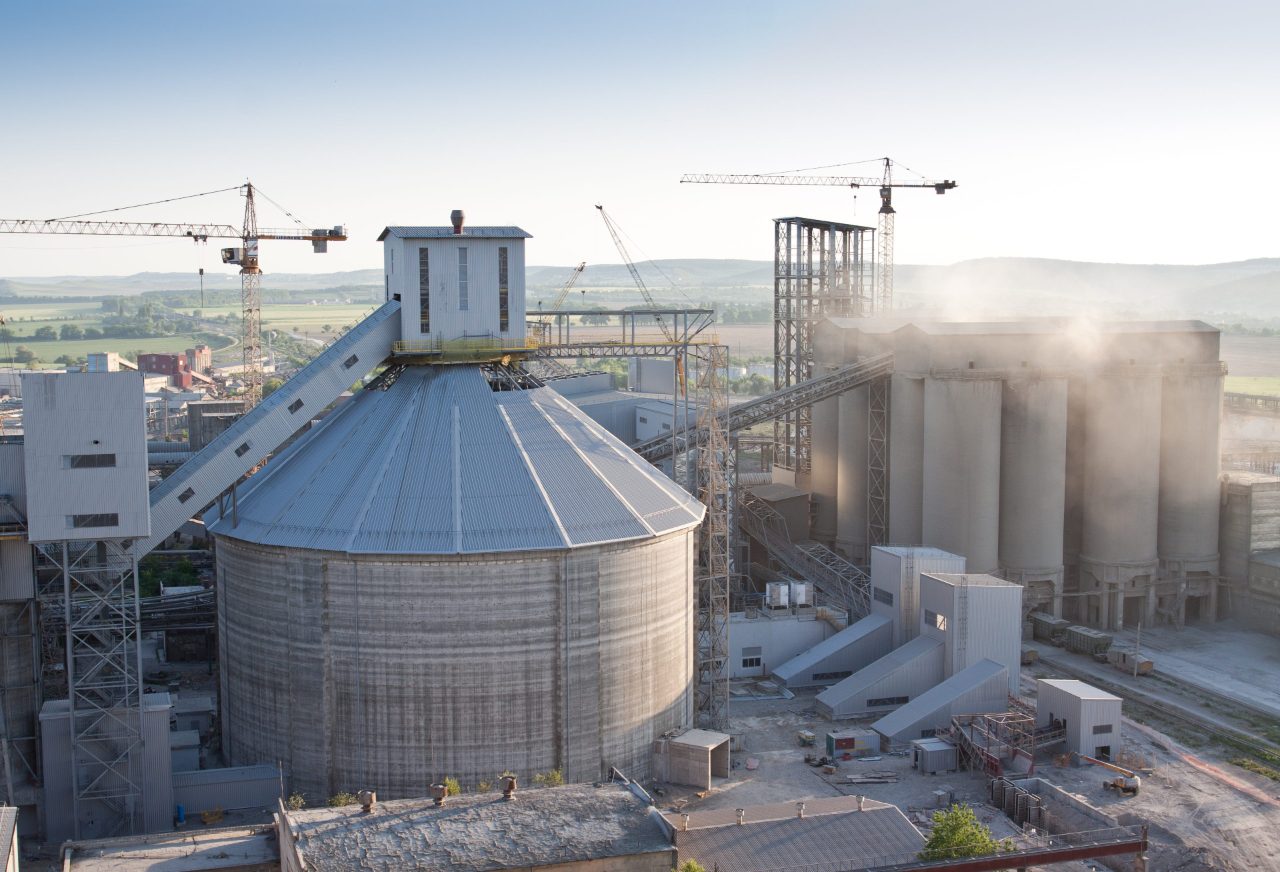

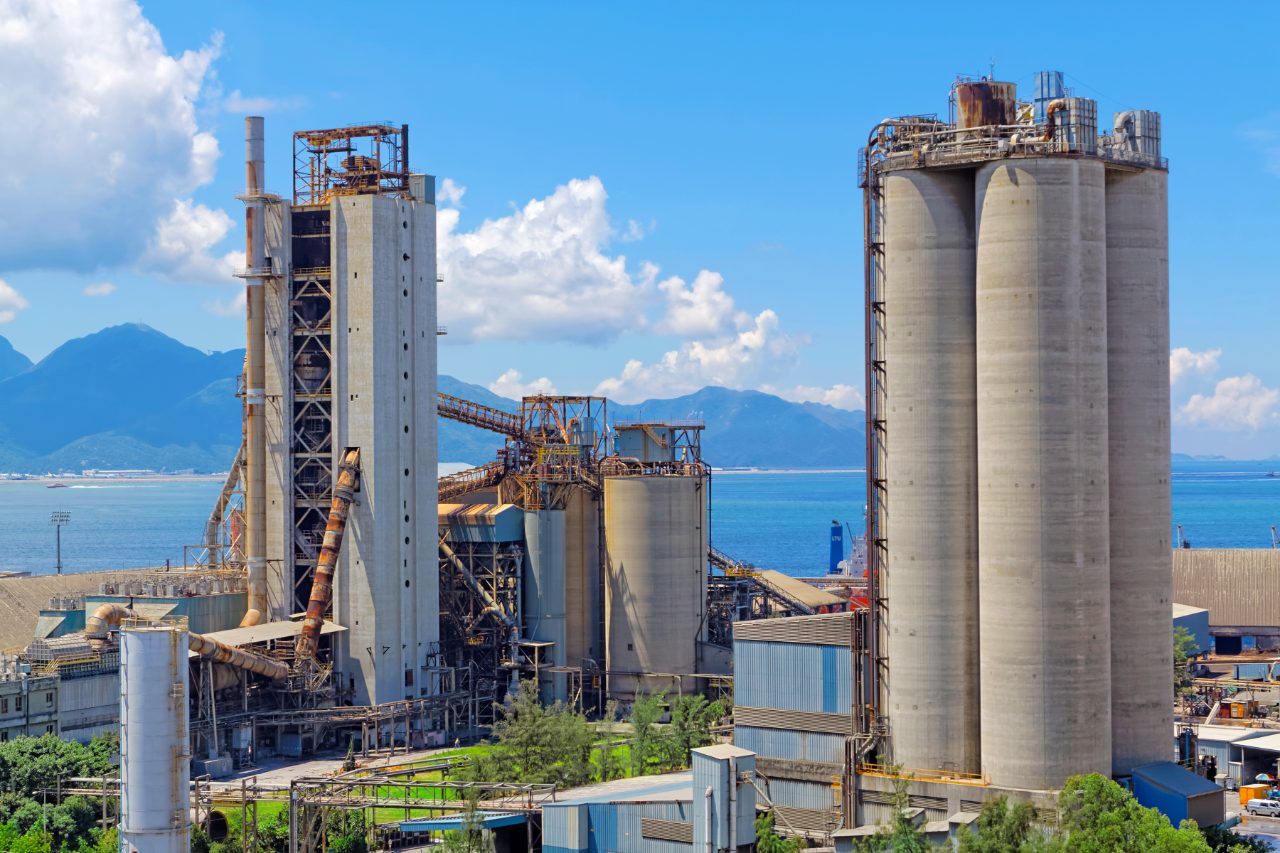

セメント、建材
S8 TIGER Series 2はセメント工場の研究室に最適です。HighSense WDXRF技術と専用の分光結晶XS-CEMにより、すべてのプロセス材料（原料、原料混合物、クリンカ、ホットミール、セメント）と二次材料（高炉スラグ、AFR）の高精度分析を実現します。代替燃料やグリーンエコセメントの微量元素の検出、硫黄の特定などの特殊な要求は、S8 TIGER Series 2で簡単に行うことができます。

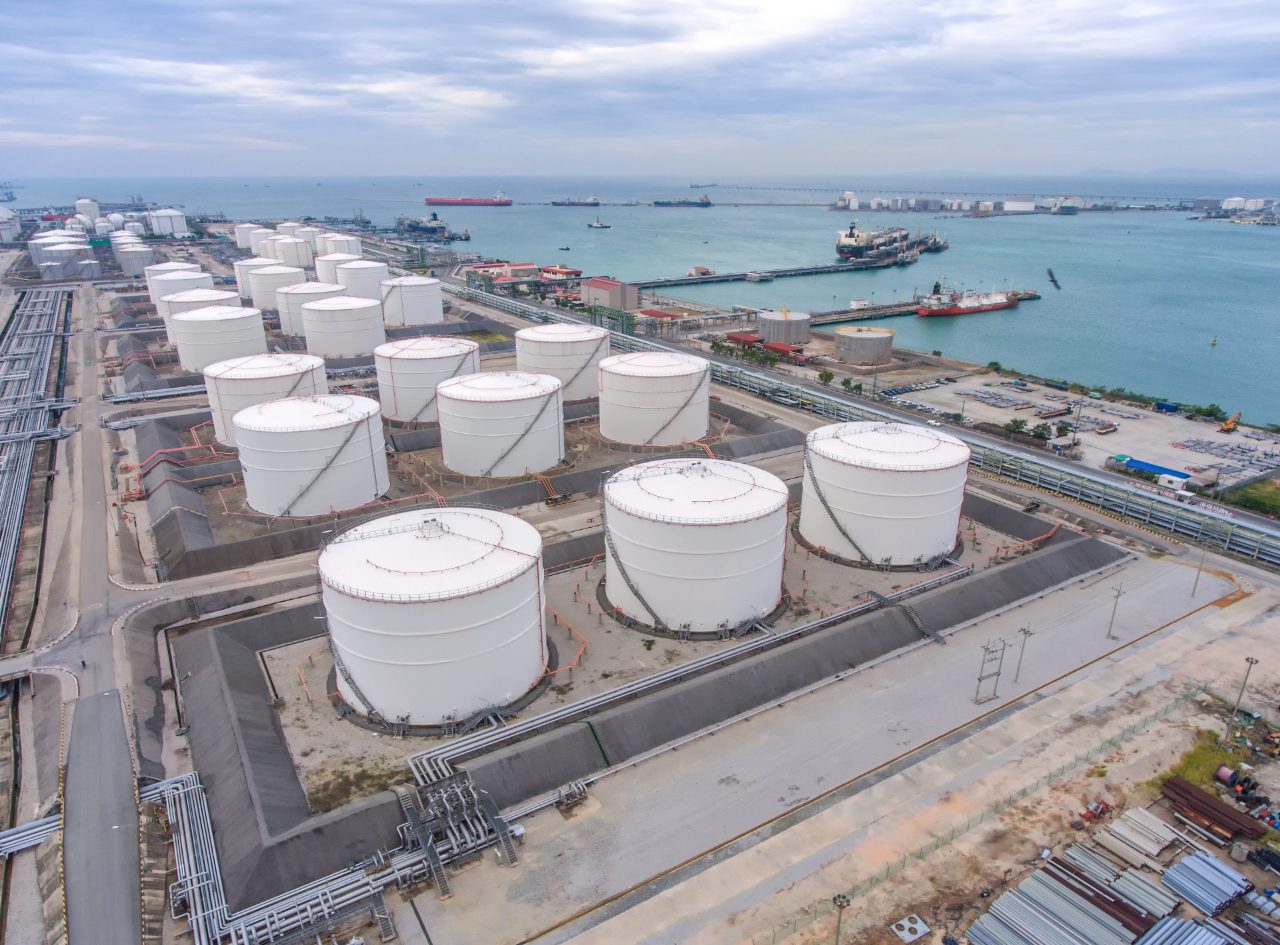

石油化学、ポリマー
石油化学製品のWDXRF測定では、S8 TIGER Series 2の右に出る装置はありません。 ダイレクトローディング、SampleCare、自動液体サンプル検出による安全な液体サンプル測定が確保され、高い装置稼働率が保証されます。

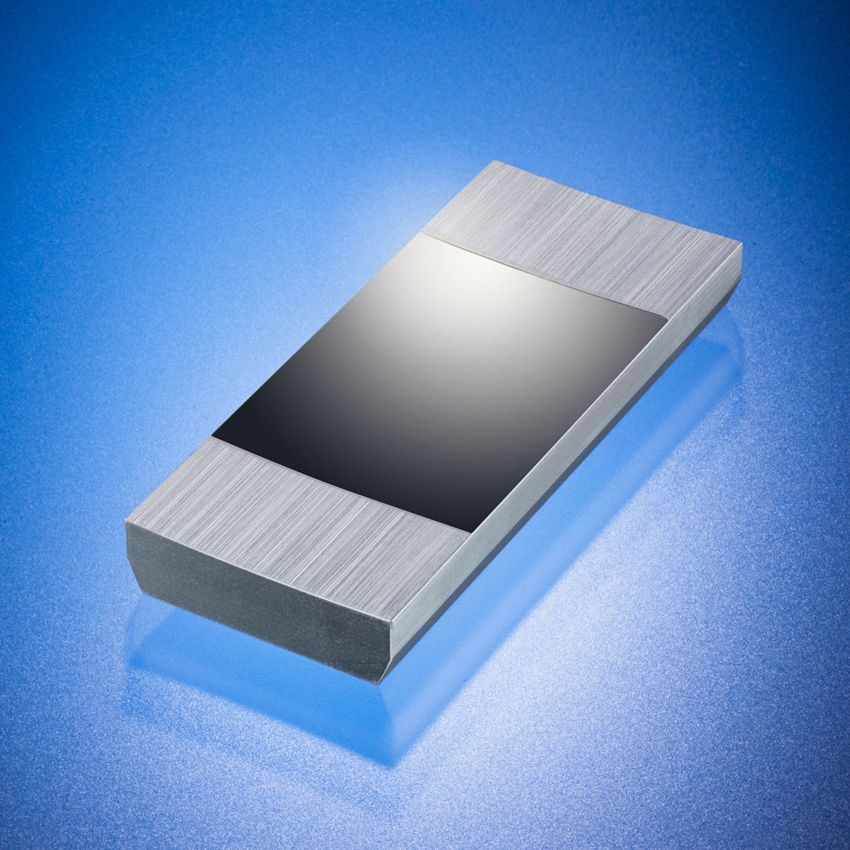

冷却効率に優れたX線管球と大気圧ヘリウムモードは、ガソリンのような揮発性サンプルの安全解析と検出下限0.2ppm (XS-Ge-C で100s測定@4kW) の硫黄検出下限を可能にしています。特色ある低コスト運転の主な理由は2つのヘリウム測定モードと小さなサンプルチャンバーにあります。ヘリウムボンベ1本で最高のコストパフォーマンスを実現します。
S8 TIGERシリーズ2は、新ポリマー中の不純物をサブppmレベルで分析したり、充填プラスチック中の添加剤を数％まで分析したりすることができます。触媒の高精度分析、玩具中の毒性元素のモニタリングもTouchControlインターフェースをタッチするだけ - S8 TIGER Series 2の分析パフォーマンスは、これらのすべてのタスクに対応しています。
金属および非鉄金属
S8 TIGER Series 2で金属製品に関連する材料の品質・プロセス管理は簡便になります。HighSenseテクノロジーにより、すべての元素の統計変動を抑えるように最大強度を提供します。TouchControlとEasyLoadでオペレーターは直観的でフェイルセーフな操作が可能になります。さらにS8 TIGERで採用されているダイレクトローディング機構は精度の向上、装置稼働時間の確保に役立ちます。
S8 TIGER Series 2は、金属、耐火物、添加物、およびスラグのすべての材料に必要な分析を可能にします。同時に、固体、プレスペレット、ガラスビード、液体（オイル）など、さまざまなサンプルタイプを安全かつ迅速に処理可能です。。
研究開発、学術研究

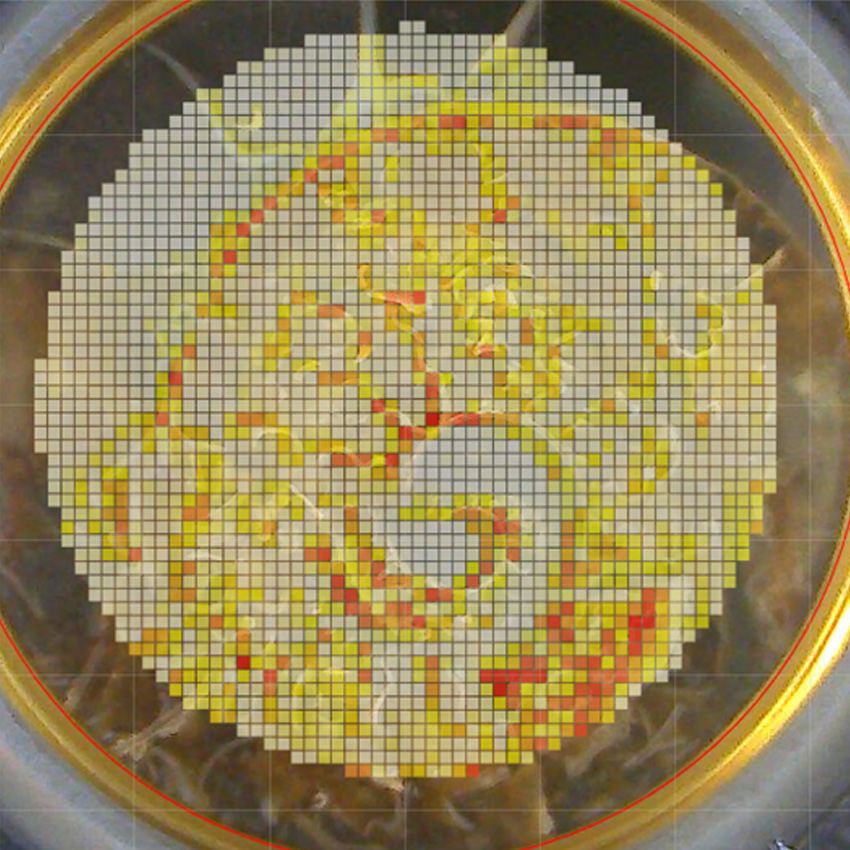

S8 TIGER Series 2 は研究開発や学術研究用途において困難な課題を解決するための最も理想的なWDXRFです。HighSenseテクノロジー、比類のない分析の柔軟性、軽元素の最適な条件により、S8 TIGERシリーズ2は的確な結果をもたらすことが証明されています。独自の分光結晶がWDXRFの適用範囲を拡張しています。多数の標準物質で統合されたQUANT-EXPRESSスタンダードレスソリューションは、既存の検量線アプリケーションに元素を柔軟に追加することを可能にします。ルーチン分析以外の元素を簡単に分析することができます。300µmのスポットサイズと100µmのステップサイズを持つXRF2のスモールスポットマッピングは、WDXRFの最高の軽元素感度、EDXRFよりも優れた最適な分解能、HighSense光学系による重元素の優れた検出限界を実現します。考古学、電池、電子工学、新素材の評価に不可欠なツールです。
S8 TIGER Series 2 仕様
| システム | S8 TIGER 1 kW 1kW 最大50 kV 最大50 mA |
S8 TIGER 3 kW 3 kW 最大60 kV 最大150 mA |
S8 TIGER 4 kW 4 kW 最大60 kV 最大170 mA |
| X線管球 | Rh, 75 μm Be窓 | Rh, 75 μm Be窓 Rh, 50 μm Be 窓、SampleCareコーティング |
Rh, 75 μm Be窓 Rh, 50 μm Be窓、SampleCareコーティング |

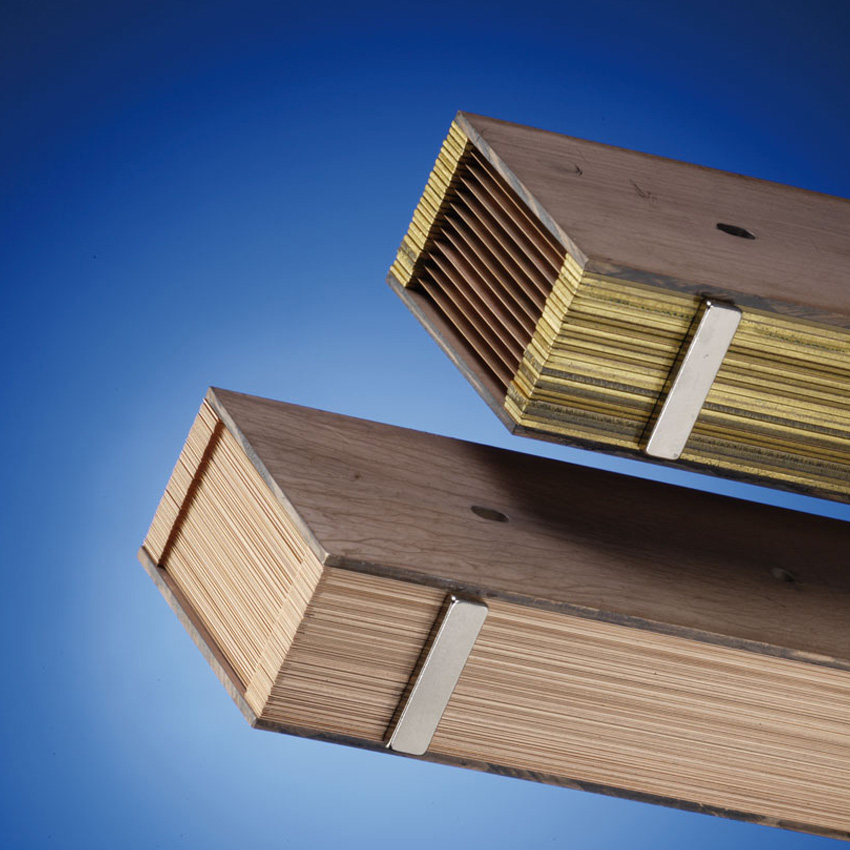

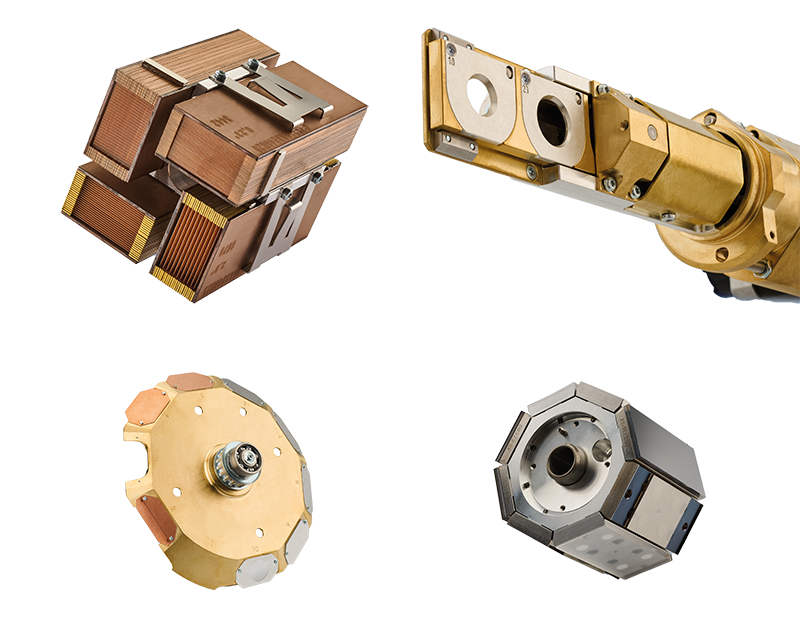

| コリメーター | 自動コリメーター交換機構 (最大4個) | ||

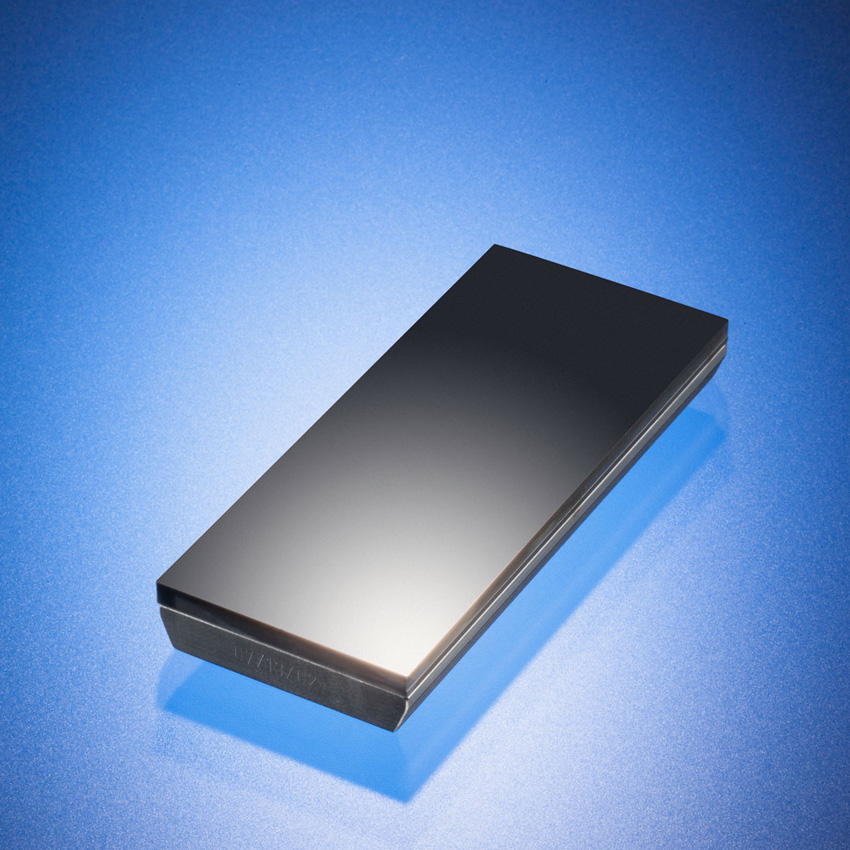

| 分光結晶 | 自動分光結晶交換機構 (最大8個) 標準搭載: XS-55, PET, LiF (200) オプション: XS-B, XS-C, XS-N, XS-PET-C, XS-CEM, XS-Ge-C, LiF (220), LiF (420), ADP, Ge, TlAP, InSb, XS-N-HS, XS-100, XS-400, XS-InSb-C |
||
| DynaMatch™ | 1300万 cpsを超える強度直線範囲 | ||

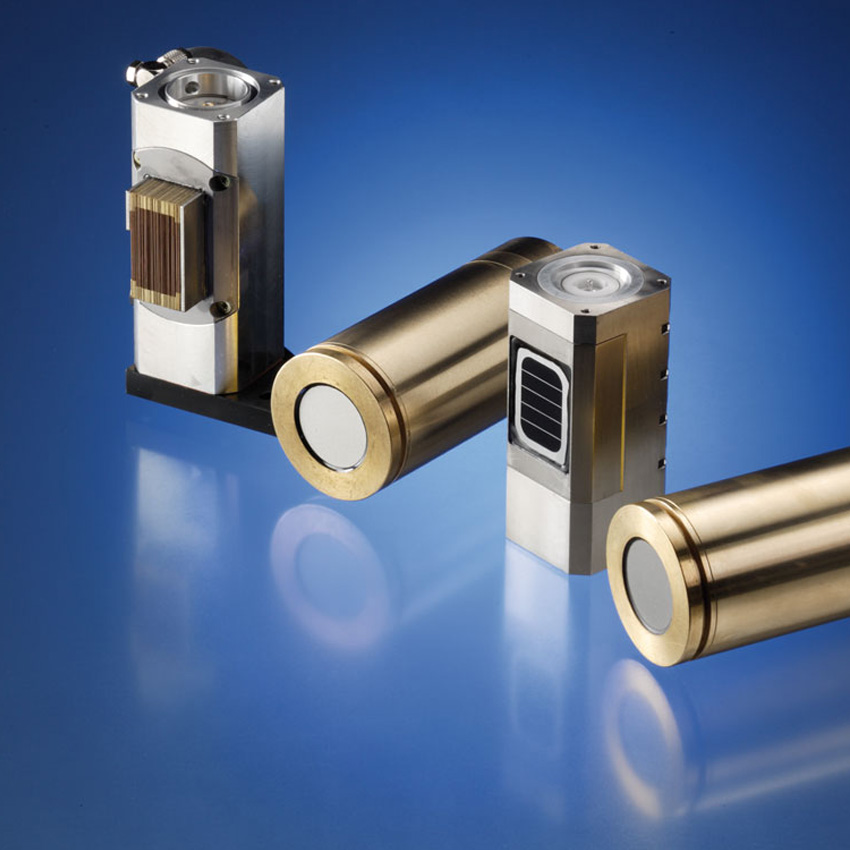

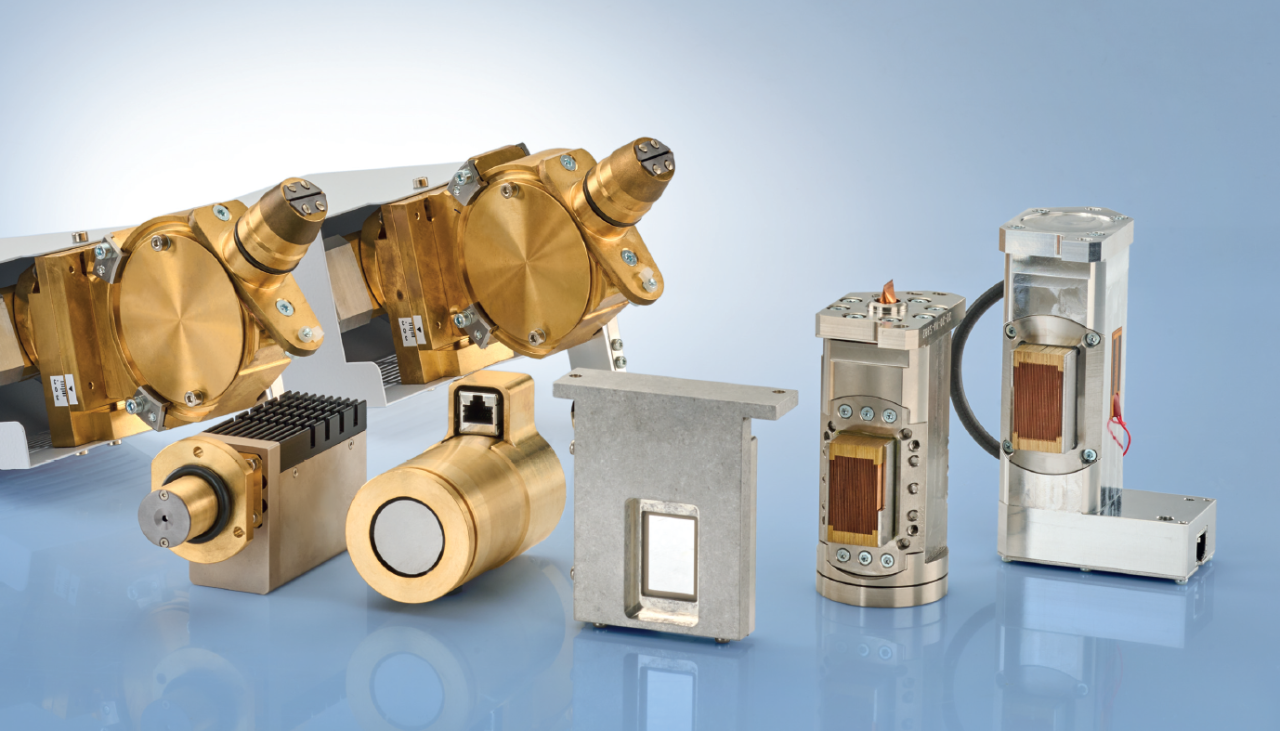

| HighSense検出器 |
|
||
| XRF2 | 0.3 mm and 1.25 mm スポット(FWHM)での、高分解能かつ高強度の元素マッピング |
||

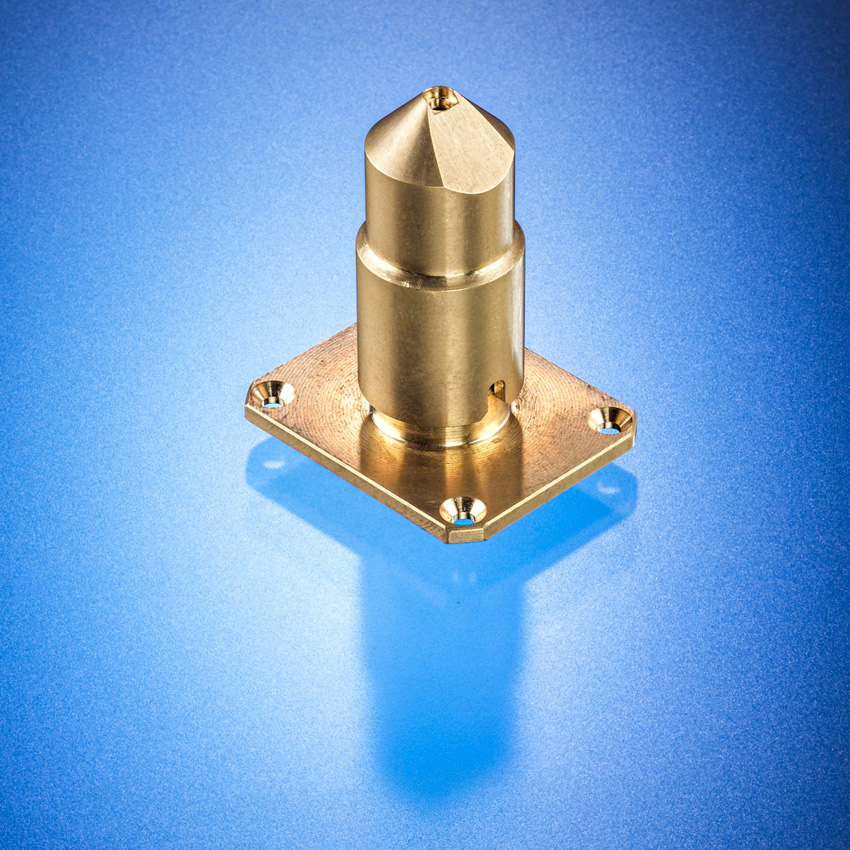

| 自動マスクチェンジャー | 自動マスク(最大3個)：クローズ(SampleCare) 34 mm、28 mm、 23mm、18 mm、8 mm (ビームガイド)、5 mm(ビームガイド) | ||

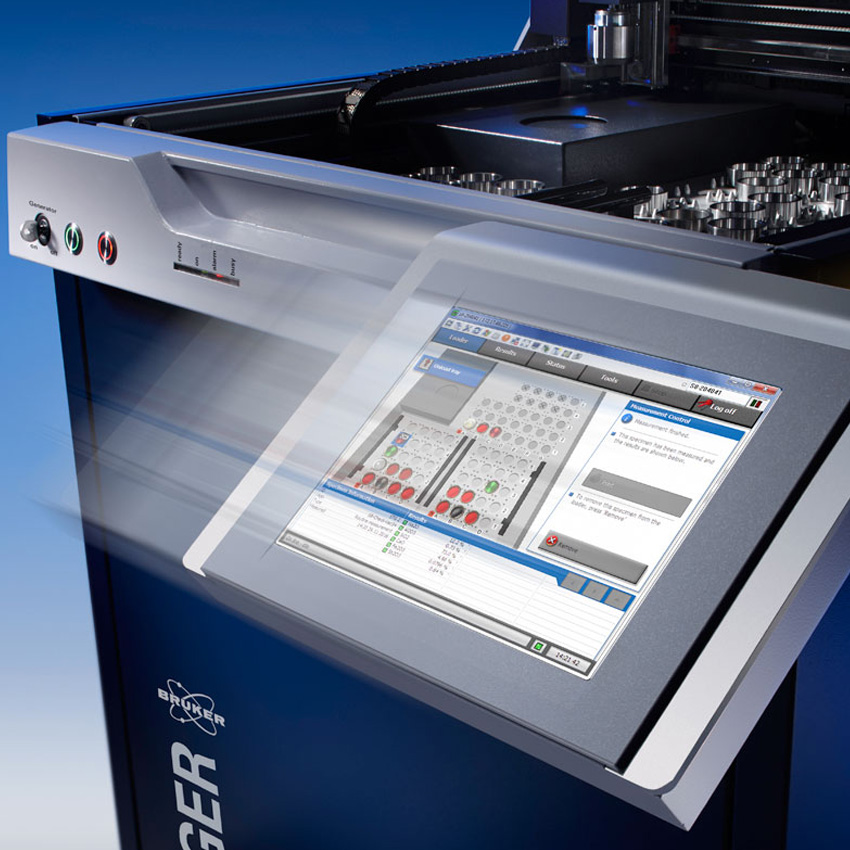

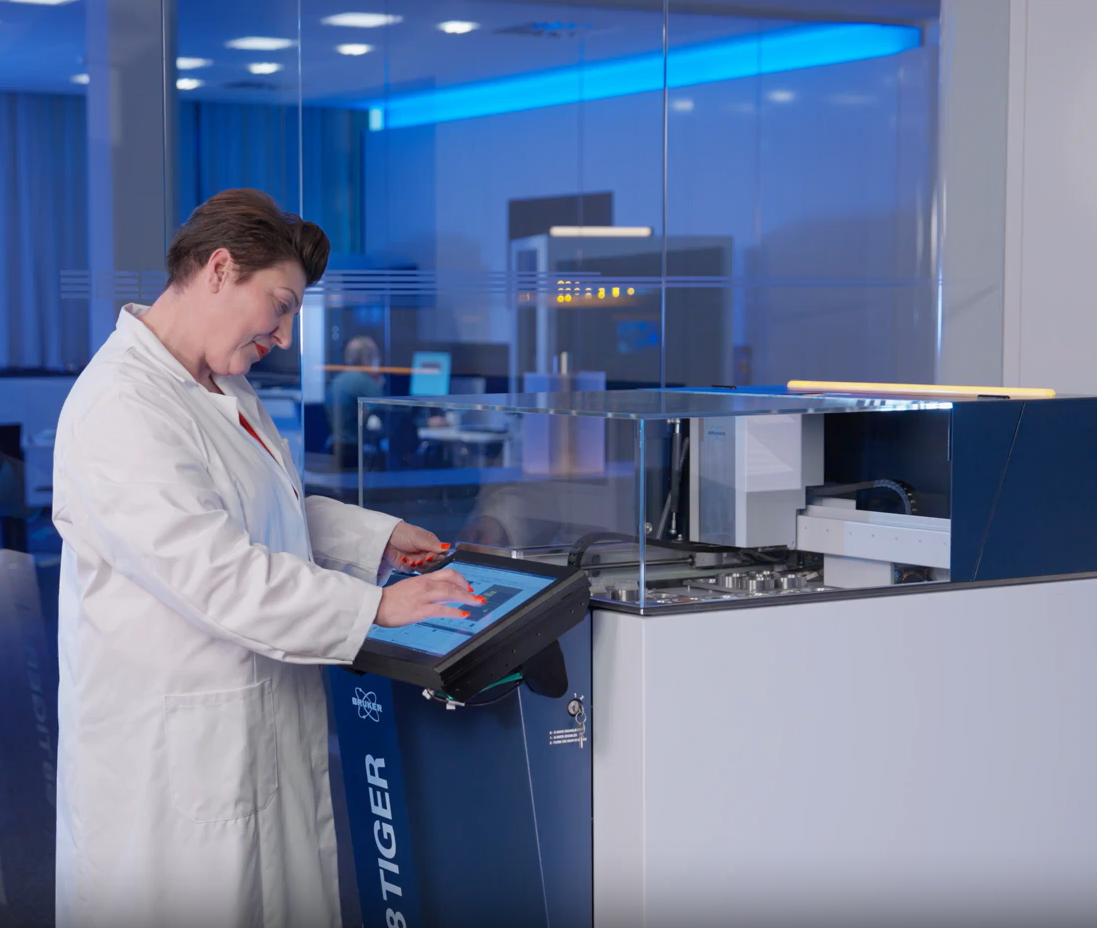

| TouchControl™ 1) | 直感的に操作できる装置一体型タッチスクリーンPC | ||
| SampleCare™ 1) | 汚染防止シールドで X 線管球とゴニオメーターを保護 試料室と分光器室は真空シールで分離 |
||
| EasyLoad™ 1) | 自動サンプル認識機能 |
||
| 電源条件 | 208 – 240 V (1P/3P) 50/60 Hz |
208 V, 60 Hz (1P/3P) 230 V, 50/60 Hz (3P) |
|
| コンプレッサー | 不要 | ||
| 検出器用ガス | フロー検出器用PRガス(P10ガス：10%メタン、90%アルゴン) | ||
| 外部冷却水 | 外部冷却水使用 |
||
| 寸法 (高さx幅x奥行) |
135 cm x 84 cm x 90 cm; 53.1 x 33.1 x 35.4 インチ |
135 cm x 84 cm x 104 cm; 53.1 x 33.1 x 41インチ |
|
| タッチスクリーン：最大12cmの幅追加 | |||
| 446 kg | 476 kg | ||
| 品質と安全性 | DIN EN ISO 9001:2008 CE認証 完全放射線防護システム；漏洩線量＜1 μSv/h (BfS 09/07 V RöV) |
||
| 1) オプションパッケージ |
S8 TIGER Series 2 リソース
ラボレポート
- S8 TIGER Series 2 - Analysis of the Elemental Distribution in Columbite-Tantalite (Coltan) rocks from Canada with the XRF2 mapping of the S8 TIGER Series 2
- S8 TIGER Series 2 - Analysis of the Elemental Distribution in Fossilized Ammonite shell for Paleontology with the XRF2 Mapping of the S8 TIGER Series 2
- S8 TIGER Series 2 - Analysis of the Elemental Distribution in the metallic Coarse Octahedrite Meteorite Canyon Diablo with the XRF2 mapping of the S8 TIGER Series 2
- S8 TIGER Series 2 - The Determination of Sulfur Species (Sulfide – Sulfate) in Cement by WDXRF
- S8 TIGER Series 2 - Enhancing Quality Control of Tool Steels with high performing WDXRF
- S8 TIGER Series 2 - The Analysis of Low Levels of Magnesium in Polyethylene and Polypropylene to Control the Polymerization Process
- S8 TIGER Series 2 - Quality control of anode cokes – trace analysis by WDXRF (acc. to ISO 12980, ASTM D 6379 and YS/T 63.16)
- S8 TIGER Series 2 - Quick Analysis of Ladle Metallurgical Furnace (LMF) Slags
- S8 TIGER Series 2 for ASTM C 114 - Process and Quality Control in Cement Production
- S8 TIGER Series 2 for ASTM D 6443 - Standard Test Method for Determination of Ca, Cl, Cu, Mg, P, S and Zn in Unused Lubricating Oils and Additives
- S8 TIGER Series 2 with GEO-QUANT BASIC - Grade Control of Bauxite for Aluminium and Refractory Production by XRF
- S8 TIGER Series 2 with MLplus - Determination of Layer Thickness and Composition by WDXRF
- S8 TIGER Series 2 - High-Performance Trace Element Determination in Geological Samples
